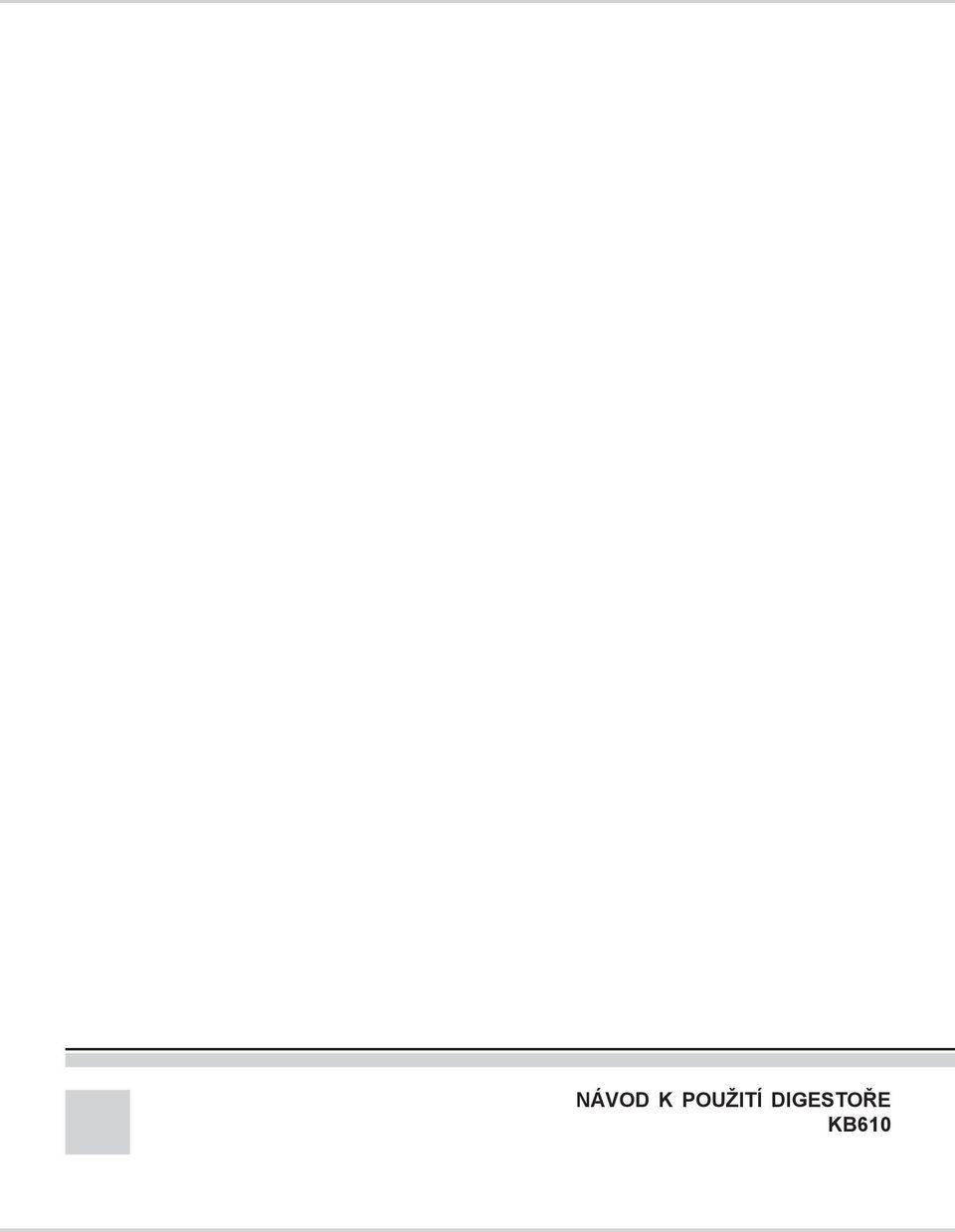

NÁVOD K POUŽITÍ DIGESTOŘE KB610

Transkript

1 NÁVOD K POUŽITÍ DIGESTOŘE K610

2 ČESKY POPIS Přístroj se může používat ve filtrační i odtahové verzi. U filtrační verze (Obr. 1.) jsou výpary a vzduch nasávány do přístroje, kde jsou pročištěny uhlíkovými filtry a znovu vyvedeny do místnosti bočními mřížkami teleskopického komínku. UPOZORNĚNÍ: U filtrační verze musí být nainstalovány uhlíkové filtry a zařízení na odklon vzduchu (Obr. 1), které je umístěno v horní části komínku a umožňuje recirkulaci vzduchu zpět do místnosti. U odtahové verze (Obr. 2). jsou výpary a kuchyňské pachy odváděny do vnějšího prostředí odtahovým potrubím vedeným přes strop nebo stěnu místnosti. INSTLCE UPOZORNĚNÍ: K instalaci jsou zapotřebí nejméně 2 osoby; proto instalační práce musí být svěřeny kvalifikovaným a kompetentním osobám. VROVÁNÍ: Neodstraňujte adhesivní pásek na čele a stranách digestoře dokud nedokončíte její instalaci. Vyjmutí tukového filtru: Před zahájením instalace (pro snazší manipulaci) vyjměte tukový filtr (Obr.3): Otevřete kryt (), vyšroubujte knoflík (), vyjměte panel (C), zatáhněte za úchyt filtru směrem ven a filtr uvolněte. Oddělení částí digestoře: Odpojte konektor od ovladače (Obr.7-), odpojte konektory od 2 halogenových reflektorů (Obr.7-), vyjměte krabičku se senzorem z jejího lůžka (Obr.7-C), oddělte vnější těleso od vnitřního odšroubováním 6 šroubů (Obr.4), a oddělte vnitřek od dřevěného panelu odšroubováním 4 šroubů. Montáž odtahové verze Před instalací zařízení je nezbytné si připravit odtahové vedení. - Připravte si otvor a potrubí pro odvod vzduchu (doporučený průměr: 150 mm). - Použijte co možná nejkratší potrubí. - Použijte potrubí s minimálním počtem ohybů (maximální úhel ohybu 90Ú). - Vyvarujte se drastickým změnám průřezu potrubí. - Použijte potrubí s co možná nejhladším povrchem, mělo by mít pravidelnou vnitřní stěnu. - Potrubí musí být vyrobeno z certifikovaného materiálu. Při přípravě odtahového vedení dodržujte zásady uvedené v listu UPOZORNĚNÍ. Připravte si přívod elektrického proudu (při instalaci dodržujte zásady zvedné v listu UPOZORNĚNÍ ). 1. Vyznačte si osu digestoře na zdi tak, aby vertikálně koordinovala s osou varné desky. Označte si na zdi 6 otvorů podle rozměrů uvedených na Obr.5; vyvrtejte otvory, vložte dodané hmoždinky a nosný rám s ventilátorem připevněte těmito 6 šrouby na zeď. Jak již bylo dříve zmíněno v kapitole Upozornění, musí být dodržena minimální vzdálenost 440 mm mezi spodním okrajem digestoře a varnou plochou. 2. Připojte digestoř ke zdroji elektrického proudu a napojte na výstupní nátrubek ventilátoru předem připravené odtahové potrubí (potrubí není součástí dodávky). 3. Vezměte externí část digestoře tj. válcové těleso, odstraňte přepravní polystyren a pomalu jej nasuňte zepředu na rám, dokud se nedotkne zdi, potom posouvejte těleso nahoru až ke stropu (Obr.6). Připevněte je pomocí 6 šroubů (dříve vyšroubované) k rámu. 4. Připojte ovladač na konektor (Obr.7-). 5. Připojte konektory na 2 halogenové reflektory (Obr. 7-). 6. Mírným zatlačením vložte krabičku se senzorem do jejího lůžka (Obr.7-C). 7. Připomínáme, že u odtahové verze se nemusí instalovat uhlíkové filtry, proto pokud jsou nainstalovány, vyjměte je z digestoře. Zatlačte na západku filtru, táhněte filtr dopředu ke spodní hraně a filtrem otočte a směrem k sobě filtr vyjměte z digestoře. 8. Znovu nainstalujte tukový filtr. Montáž filtrační verze Připravte si přívod elektrického proudu (při instalaci dodržujte zásady uvedené v listu UPOZORNĚNÍ. 1. Vyznačte si osu digestoře na zdi tak, aby vertikálně koordinovala s osou varné desky. Označte si na zdi 6 otvorů podle rozměrů uvedených na Obr.5; vyvrtejte otvory, vložte dodané hmoždinky a vnitřní rám s ventilátorem připevněte těmito 6 šrouby na zeď. Jak již bylo dříve zmíněno v kapitole Upozornění, musí být dodržena minimální vzdálenost 440 mm mezi spodním okrajem digestoře a varnou plochou. 2. Připevněte 4 šrouby obdélníkovou desku na nosný rám dle Obr Nasaďte kabelovou průchodku () do kruhového otvoru a protáhněte jí síťový kabel (Obr.9). 4. Připevněte 4 šrouby zařízení na odklon vzduchu na obdélníkovou desku (Obr.10). 5. Připojte síťový kabel. 6. Vezměte externí část digestoře tj. válcové těleso a pomalu jej nasuňte zepředu na rám, dokud se nedotkne zdi, potom posouvejte těleso nahoru až ke stropu (Obr.6). Připevněte je pomocí 6 šroubů (dříve vyšroubované) k rámu. 7. Připojte ovladač na konektor (Obr.7-). 8. Připojte konektory na 2 halogenové reflektory (Obr. 7-). 9. Mírným zatlačením vložte krabičku se senzorem do jejího lůžka (Obr.7-C). 10. Připomínáme, že u filtrační verze je nezbytné mít nainstalován uhlíkový filtr, proto pokud není již nainstalovaný, filtr namontujte tj. opřete filtr o spodní hranu a potom filtrem otočte dovnitř digestoře (Obr.8). 11. Znovu nainstalujte tukový filtr.

3 OVLÁDÁNÍ Ovládače na Obr. 11: P1: Krátkým stiskem tlačítka se zapne nebo vypne osvětlení. Stisknutím a podržením na déle než 2 sekundy se zapne LED osvětlení, pokud je jím digestoř vybavena. P2: ktivuje /deaktivuje UTOMTICKÉ funkce. P3: Pokud se tlačítko stiskne při vypnutém motoru, nic se nestane. Krátkým stiskem při běhu motoru se rychlost motoru snižuje až do vypnutí ( VYPNUTO). Pokud je aktivní filtr alarm, stisknutím a podržením tlačítka déle než 2 sekundy se filtr alarm resetuje. P4: Stiskem tlačítka při vypnutém motoru se motor zapne. Stiskem tlačítka když je motor v chodu se zvýší jeho rychlost. P5: Stiskem tlačítka při vypnutém motoru, se motor zapne na rychlost při které byl motor vypnut, nebo na první rychlostní stupeň. Pokud se tlačítko podrží stisknuté déle než 2 sekundy, deaktivují se tím všechna nastavení (spodní osvětlení, LEDky, motor) vč. uložení rychlosti motoru. Pozn. Počet hodin pro výměnu filtrů zůstává uložený v paměti i po přerušení elektrického proudu. Filtr alarm: Po 30 hodinách provozu se rozsvítí středový segment na displeji po dobu 30 sekund vždy, když se motor vypne. Po 120 hodinách provozu bliká středový segment na displeji po dobu 30 sekund vždy, když se motor vypne. Reset filtr alarmu se provede stisknutím a podržením tlačítka P3 v době, kdy je filtr alarm aktivní. Displej: 1) Zobrazuje aktuální rychlost 2) Když je motor vypnutý, indikuje filtr alarm: po 30 provozních hodinách svítí středový segment a po 120 hodinách tento segment bliká. UTOMTICKÉ FUNKCE Po nastavení automatické funkce je rychlost motoru automaticky řízena senzorem; tento režim je zobrazen na displeji písmenem. Když je automatická funkce aktivována/deaktivována motor se vypne. Při změně rychlosti displej ukazuje rychlostní stupeň po dobu 5 a potom se opět objeví písmeno. ěhem automatického režimu se může kdykoliv změnit rychlost motoru. Pokud se motor vypne (tlačítko P3 nebo P5) v čase, kdy je aktivní automatická funkce, funkce se deaktivuje. Nastavení CITLIVOSTI Při vypnutém motoru a deaktivované automatické funkci stiskněte a podržte stisknuté tlačítko P2 dokud displej neukáže aktuální nastavení citlivosti. Navolte stupeň citlivosti tlačítkem P3(-) a P4(+). Rozsah hodnot citlivosti je od 1 do 9. K uložení nastavené hodnoty stiskněte P2. VÝSTRH: Y JSTE SE VYVROVLI POŠKOZENÍ SENZORU, NEPOUŽÍVEJTE SILIKONOVÉ VÝROKY V LÍZKOSTI DIGESTOŘE. Tukový filtr: Tukový filtr se musí pravidelně čistit v průměru každé 2 měsíce. Filtr čistěte vždy, když vás na to upozorní filtr alarm (instrukce k funkci filtr alarm jsou v paragrafu Ovládání ). Zatlačením na západku tukového filtru a tahem k sobě filtr vyjměte (Obr.3). Filtr umývejte v neutrálním saponátu. Uhlíkový filtr: Pokud se digestoř používá ve filtračním režimu, musí se uhlíkový filtr pravidelně vyměňovat v závislosti na četnosti vaření v průměru však každých 6 měsíců. Uhlíkový filtr vyměňte vždy, když vás na to upozorní filtr alarm (instrukce k funkci filtr alarm jsou v paragrafu Ovládání ). Vyjměte uhlíkový filtr : zatlačte na západku filtru a tahem filtr vyjměte (Obr.8). Osvětlení: - při výměně halogenové žárovky viz. Obr.12, uvolněte šroubovákem pojistný kroužek, žárovku vyjměte a vyměňte. Použijte stejný typ. VROVÁNÍ: Novou žárovku neberte do holých rukou. Výměna LED: Sundejte čelní panel (Obr. 13-). Odšroubujte šrouby rychloupínacích konzolek (Obr.14-) a rozpojte konektor (Obr.14-). Nahraďte LEDku stejným typem.

4 102mm mm 440 mm MIN 3 C 4

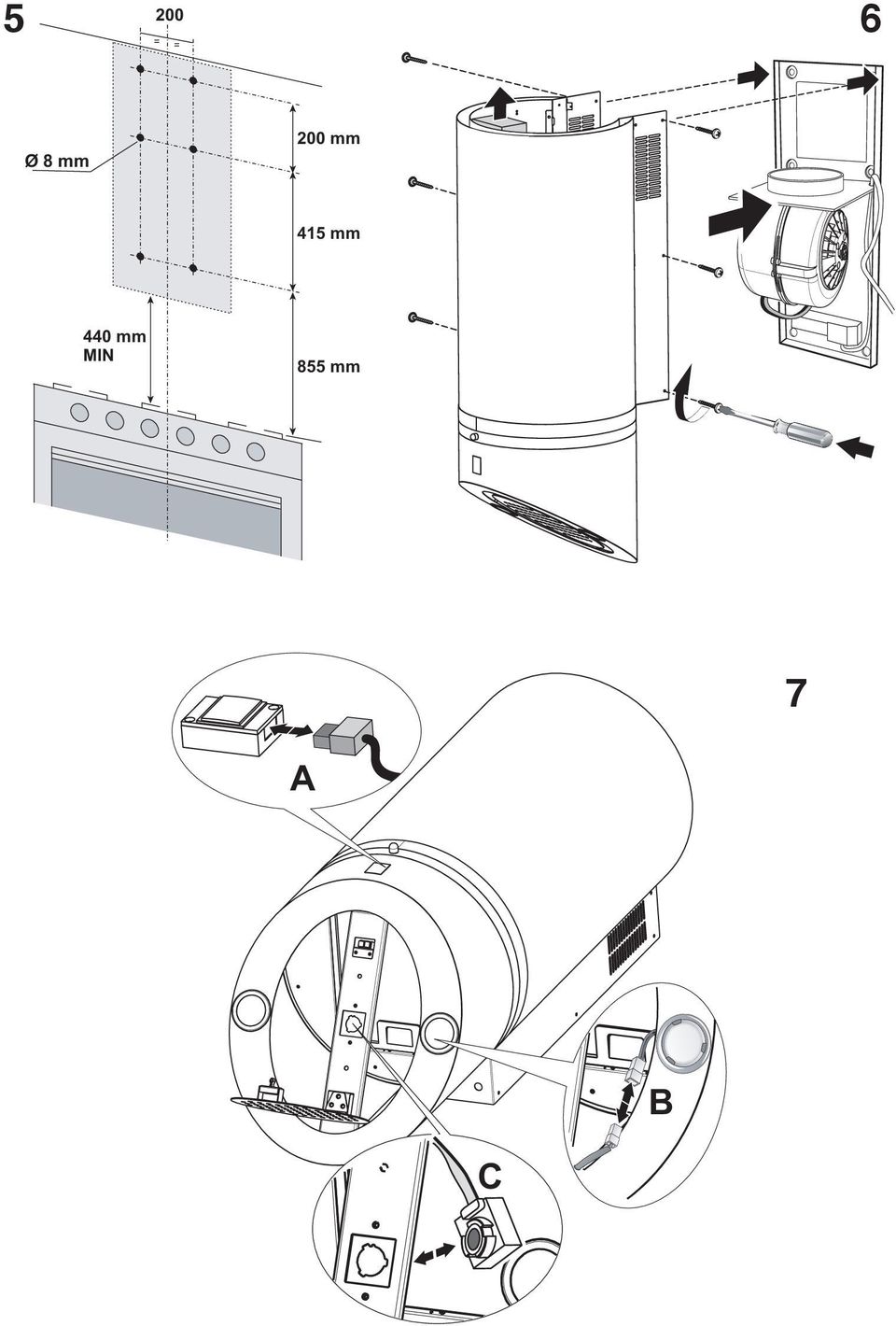

5 5 200 = = 6 Ø 8 mm 200 mm 415 mm 440 mm MIN 855 mm 7 C

6 8 9 D 10 11

7

8 K610 INCOS
