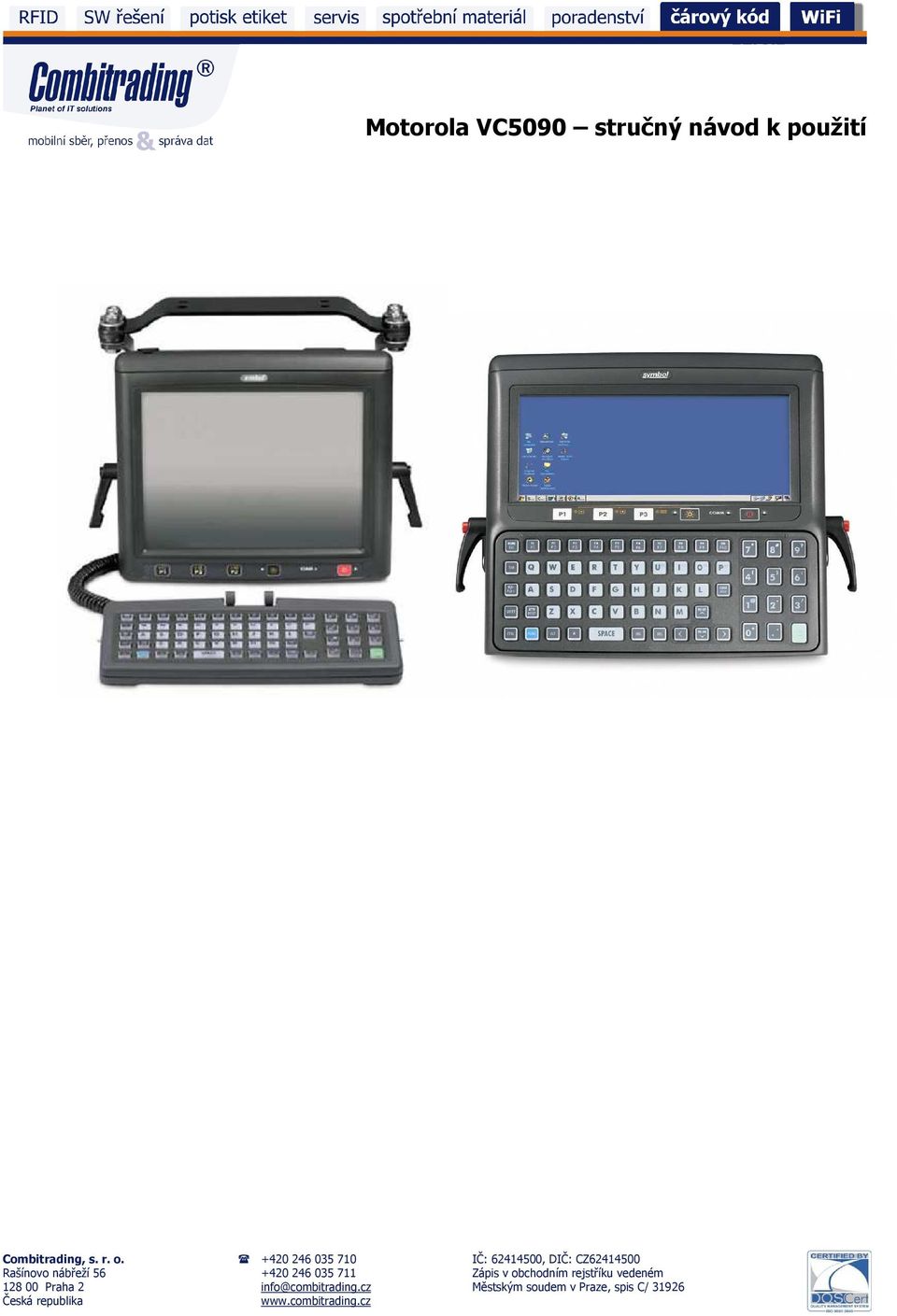

Motorola VC5090 stručný návod k použití

Transkript

1 Motorola VC5090 stručný návod k použití

2 Obecný popis Uchycení Rychlé volby Volitelná klávesnice Výstup na externí anténu Vstup zdroje Displej WLAN LED dioda Zap. / Vyp. LED dioda Tlačítko Zap. / Vyp. Tlačítko Podsvětlení LED dioda podsvětlení Vestavěná klávesnice UPS / Paměťová karta Vysoušecí prostor USB klient + host Vstup zdroje COM 2 COM 1 Audio USB / klávesnice

3 Instrukce pro instalaci vysoušení Pokud přecházíte často mezi prostředími, mezi kterými je veliký rozdíl teplot, dochází v zařízení ke kondenzaci vzdušné vody, která rapidně snižuje životnost zařízení, proto pro zachování dlouhé životnosti používejte vysoušecí sáčky 1. Otevřete balení a vyjměte z něj 6 vysoušecích sáčků. 2. Dejte tři sáčky do příslušného otvoru pod kryt zařízení a tři do krytu zařízení (viz. obrázek). Dvířka Vysoušecí sáčky Otvor na sáčky 3. Přiklopte zpět kryt tak, že sáčky nebudou překážet na dírách pro šroubky, ani nebudou přiskříplé mezi dvířka a zařízení (snížil by se tím rapidně výsledný efekt vysoušení). 4. Zašroubujte řádně šroubky, které drží dvířka. Instrukce pro instalaci volitelného UPS modulu 1. Vypněte zařízení hlavním vypínačem. 2. Vyšroubujte 8 šroubků, které drží dvířka pod kterými je schovaný prostor pro UPS modul (viz. obrázek). UPS Konektor 3. Připojte kabel UPS modulu do příslušného konektoru na zařízení v prostoru pod krytem. 4. Umístěte řádně UPS modul na příslušné místo v zařízení. 5. Vraťte zpět kryt a uchytněte ho 8 šroubky. 6. Zapněte zařízení hlavním vypínačem (plné dobití UPS modulu zabere cca 4 hodiny).

4 Instrukce pro instalaci Paměťové karty (SD) 1. Vypněte zařízení hlavním vypínačem. 2. Vyšroubujte 8 šroubků, které drží dvířka pod kterými je schovaný SD modul (viz. obrázek). 3. Otevřete západku SD modulu a vložte SD kartu konektory směrem dolů (pouze 1 možnost viz. obr.) 4. Uzavřete západku SD modulu a vraťte zpět kryt, který uchytněte 8 šroubky. 5. Zapněte zařízení hlavním vypínačem. Instrukce pro instalaci držáku zařízení Instalujte pouze doporučené držáky od firmy Motorola (postup viz. obrázek níže) Rameno držáku Otočná plocha (podložka) Uchycení držáku Vyvarujte se extrémnímu namáhání vašich kloubů

5 Optimální používání mobilního zařízení Možnosti uchycení zařízení na pojízdné skladové vozidlo Matičky Pevná část vozidla Matičky Uchycující kovová destička Rameno držáku

6 Matičky Uchycující kovová destička Rameno držáku Rameno držáku Kovová deska Připojení zařízení ke zdroji na pojízdných zařízením s napětím v rozmezí V Dvě 3AG, 20A, 250V, SLO BLO pojistky + jednu 3AG, 1A, 250V, SLO BLO pojistku Baterie vozidla Zapalování Žlutá Červená Černá Napájení Zelená

7 Připojení zařízení ke zdroji na pojízdných zařízením s napětím v rozmezí V Dvě 3AG, 20A, 250V, SLO BLO pojistky + jednu 3AG, 1A, 250V, SLO BLO pojistku Baterie vozidla Zapínání Žlutá Červená Černá Napájení Zelená Připojení kabelu napájení k zařízení Kabel Ochranné krytí Ochranné krytí Kabel Držák pojistky Držák pojistky 1. Odpojte baterii vozidla. 2. Připojte zelený kabel k zápornému pólu baterie 3. Umístěte na žlutý, červený a černý kabel pojistky, jak lze vidět na obrázku výše. 4. Použijte ochranné krytí, které po vložení zatavte, ať nemůže dojít ke zkratu. 5. Připojte červený kabel ke kladnému pólu baterie a černý k zápornému pólu. 6. Připojte žlutý kabel k zapalování a ujistěte se, že jsou všechny kabely v pořádku a izolované. 7. Připojte baterii vozidla. 8. Zapojte kabel napájení do zařízení a ověřte, že je zařízení napájeno správnými hodnotami. Instalace zařízení na pevnou desku (mimo pojízdné vozidlo) 1. Přišroubujte zařízení k podložce (stolu) jak lze vidět na obrázku níže. Podložky Matičky

8 2. Připojte zařízení do elektrické sítě dle obrázku níže. Kabel vedoucí k zásuvce Měnič (musí být v suchu) Kabel k zařízení Konektor napájení Instalace volitelné klávesnice 1. Připevněte klávesnici k zařízení tak, jak lze vidět na obrázku níže Levý držák ky s podložkami Zajišťující šroub Západka Díry pro západku 2. Klávesnice má několik poloh, které můžete měnit (viz. obrázek níže). Západky

9 3. Připojte klávesnici k zařízení (viz. obrázek níže) Konektor klávesnice Hlavní vypínač zařízení Tlačítko Zap. / Vyp. Sekundární vyypínač (uspávání) Tlačítko Zap. / Vyp. Nabíjení záložní baterie Pro úplné nabití záložní baterie ponechte zařízení alespoň 24 hodin na zdroji. Podsvětlení displeje Pro nastavení intenzity podsvětlení displeje použijte rychlá tlačítko pod displejem viz. obrázek. Resetování zařízení Teplý restart Stiskněte a podržte tlačítka Zap. / Vyp. + P2 po dobu 5 sekund pak je uvolněte. Studený restart Stiskněte a držte klávesy Zap. / Vyp. + P1 + P3

10 Možné problémy a jejich řešení Problém Příčina Řešení Hlavní vypínač zařízení je vypnut. Zapněte zařízení hlavním vypínačem. Mobilní zařízení se Zdroj je odpojen. Připojte napájecí kabel k zařízení. nezapíná nebo se náhle Baterie, ze které je zařízení samo vypnulo. napájeno je vybitá. Dobijte nebo vyměňte baterii. Žlutý kabel je špatně zapojen. Zkontrolujte zapojení kabelů. Na displeji se nezobrazují žádné znaky. Aplikace neodpovídá. Volitelný skener nefunguje. Zařízení je vypnuto. Obrazovka je příliš světlá /tmavá. Zařízení je uspáno. Zařízení nekomunikuje. Skener je k zařízení špatně připojen. Aplikace skeneru není zapnuta nebo nemůže komunikovat po COM1 portu. Zkontrolujte kabel napájení a zapněte zařízení hlavním vypínačem. Nastavte správně podsvětlení obrazovky. Stiskněte tlačítko Zap. / Vyp. na předním panelu zařízení. Přibližte se více vysílači bezdrátového signálu, pokud problém přetrvává obraťte se na administrátora. Připojte skener do portu COM1 a zapněte zařízení, pokud problém přetrvává obraťte se na administrátora. Ujistěte se, že je aplikace řádně spuštěna a nastavena na port COM1.
