Požadavky na zpracování projektové dokumentace Dostavba pavilonu D a F ZŠ speciální Jižní, Česká Lípa

Transkript

1 Příloha č. 1 Smlouvy o dílo Příloha č. 1 Výzvy k podání nabídky Požadavky na zpracování projektové dokumentace Dostavba pavilonu D a F ZŠ speciální Jižní, Česká Lípa 1. Rozdělení projektu na části : Část I. Projektová dokumentace pavilonu D Projektová dokumentace bude obsahovat: a) průzkum na přítomnost azbestu v pavilonu D b) dokumentaci bouracích prací pavilonu D zpracovanou podle vyhl. č. 499/2006 Sb., o c) jednostupňovou projektovou dokumentaci novostavby pavilonu D na pozemku parc. č a 1338/113 v k.ú. Česká Lípa, obec Česká Lípa pro spojené územní a stavební řízení zpracovanou podle vyhl. č. 499/2006 Sb., o d) požárně bezpečnostní řešení stavby e) průkaz energetické náročnosti budovy novostavby pavilonu D f) energetický štítek obálky budovy g) projektovou dokumentaci pro provedení stavby zpracovanou podle vyhl. č. 499/2006 Sb., o h) předpokládaný harmonogramu výstavby v týdnech. i) položkový rozpočet stavby pavilonu D včetně jeho demolice (MS Excel), stanovení předpokládaných nákladů a výkazu výměr stavby pavilonu D včetně demolice (MS Excel) pro zadávací řízení na výběr zhotovitele stavby tj. zpracovaný v souladu s vyhláškou č. 230/2013 Sb., podrobnostech vymezení předmětu zakázky na stavební práce a rozsahu soupisu stavebních prací, dodávek a služeb s výkazem výměr v 3 x listinném vyhotovení a dále v el. formátu zpracovatelném programem MS Excel (.xls) Část II. Projektová dokumentace pavilonu F : Projektová dokumentace bude obsahovat: a) průzkum na přítomnost azbestu v pavilonu F b) dokumentaci bouracích prací pavilonu F zpracovanou podle vyhl. č. 499/2006 Sb., o c) jednostupňovou projektovou dokumentaci novostavby pavilonu F na pozemku parc. č a 1338/113 v k.ú. Česká Lípa, obec Česká Lípa pro spojené územní a stavební řízení zpracovanou podle vyhl. č. 499/2006 Sb., o d) požárně bezpečnostní řešení stavby e) průkaz energetické náročnosti budovy novostavby pavilonu F f) energetický štítek obálky budovy g) projektovou dokumentaci pro provedení stavby zpracovanou podle vyhl. č. 499/2006 Sb., o h) předpokládaný harmonogramu výstavby v týdnech. i) položkový rozpočet stavby pavilonu FD včetně jeho demolice (MS Excel), stanovení předpokládaných nákladů a výkazu výměr stavby pavilonu F včetně demolice (MS Excel) pro zadávací řízení na výběr zhotovitele stavby tj. zpracovaný v souladu s vyhláškou č. 230/2013 Sb., podrobnostech vymezení předmětu zakázky na stavební práce a rozsahu soupisu stavebních prací, dodávek a služeb s výkazem výměr v 3 x listinném vyhotovení a dále v el. formátu zpracovatelném programem MS Excel (.xls)

2 Část III. Inženýrská činnost Část IV. součinnost v rámci zadávacího řízení na zhotovitele staveb Část V. autorský dozor 2. věcný obsah: - část I a II: a. provedení průzkumu na přítomnost azbestu: - v pavilonu D budou provedeny odběry 2 vzorků v boletických panelech (severní a jižní strana objektu) - v pavilonu F budou provedeny odběry 2 vzorků v boletických panelech (severní a jižní strana) - Odběry budou odebrány a vyhodnoceny akreditovanou laboratoří b. projektová dokumentace bouracích prací: - dokumentace bouracích prací pavilonu D bude zpracována podle přílohy č. 4 vyhl. č. 499/2006 Sb., o - dokumentace bouracích prací pavilonu F bude zpracována podle přílohy č. 4 vyhl. č. 499/2006 Sb., o - dokumentace pavilonů D a F bude zahrnovat bourací práce vrchní stavby, terasy včetně jejích základů. Základová deska pavilonu bude ponechána. - dokumentace budou předány v 6 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve a v jiném editovatelném formátu například.dwg. c. projektová dokumentace ke sloučenému územnímu rozhodnutí a stavebnímu povolení: - projektová dokumentace novostavby pavilonu D bude umístěna na pozemku parc. č a 1338/113 v k.ú. Česká Lípa, obec Česká Lípa, - projektová dokumentace novostavby pavilonu D pro spojené územní a stavební řízení bude zpracována jako jednostupňová projektová dokumentace ke stavebnímu povolení podle přílohy č. 1 vyhl. č. 499/2006 Sb., o - projektová dokumentace novostavby pavilonu F bude umístěna na pozemku parc. č a 1338/113 v k.ú. Česká Lípa, obec Česká Lípa - projektová dokumentace novostavby pavilonu F pro spojené územní a stavební řízení bude zpracována jako jednostupňová projektová dokumentace ke stavebnímu povolení podle přílohy č. 1 vyhl. č. 499/2006 Sb., o - projektové dokumentace pavilonu D bude předána v 6 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve a v jiném editovatelném formátu například.dwg - projektové dokumentace pavilonu F bude předána v 6 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve a v jiném editovatelném formátu například.dwg.

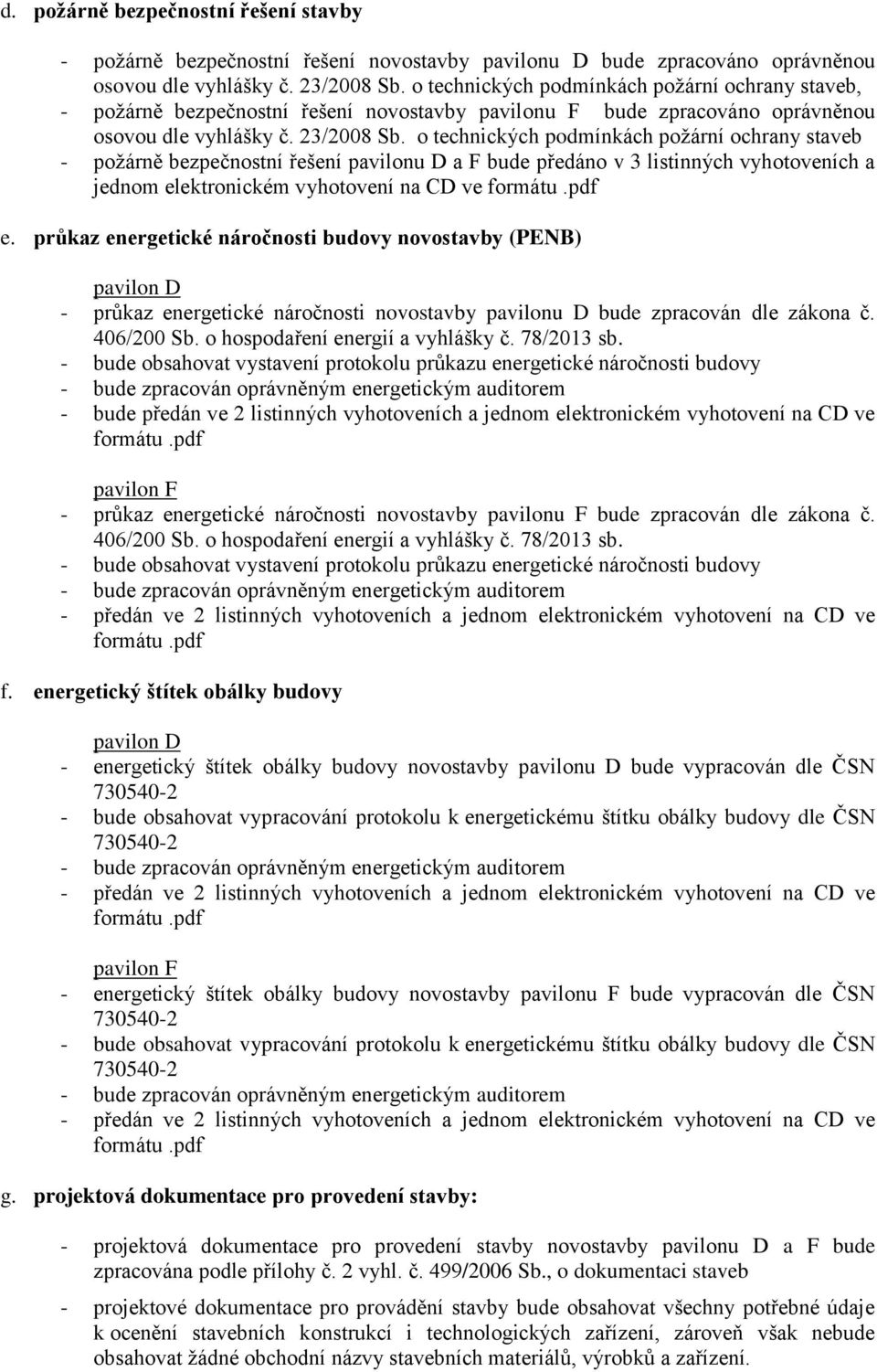

3 d. požárně bezpečnostní řešení stavby - požárně bezpečnostní řešení novostavby pavilonu D bude zpracováno oprávněnou osovou dle vyhlášky č. 23/2008 Sb. o technických podmínkách požární ochrany staveb, - požárně bezpečnostní řešení novostavby pavilonu F bude zpracováno oprávněnou osovou dle vyhlášky č. 23/2008 Sb. o technických podmínkách požární ochrany staveb - požárně bezpečnostní řešení pavilonu D a F bude předáno v 3 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve e. průkaz energetické náročnosti budovy novostavby (PENB) pavilon D - průkaz energetické náročnosti novostavby pavilonu D bude zpracován dle zákona č. 406/200 Sb. o hospodaření energií a vyhlášky č. 78/2013 sb. - bude obsahovat vystavení protokolu průkazu energetické náročnosti budovy - bude předán ve 2 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve pavilon F - průkaz energetické náročnosti novostavby pavilonu F bude zpracován dle zákona č. 406/200 Sb. o hospodaření energií a vyhlášky č. 78/2013 sb. - bude obsahovat vystavení protokolu průkazu energetické náročnosti budovy - předán ve 2 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve f. energetický štítek obálky budovy pavilon D - energetický štítek obálky budovy novostavby pavilonu D bude vypracován dle ČSN - bude obsahovat vypracování protokolu k energetickému štítku obálky budovy dle ČSN - předán ve 2 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve pavilon F - energetický štítek obálky budovy novostavby pavilonu F bude vypracován dle ČSN - bude obsahovat vypracování protokolu k energetickému štítku obálky budovy dle ČSN - předán ve 2 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve g. projektová dokumentace pro provedení stavby: - projektová dokumentace pro provedení stavby novostavby pavilonu D a F bude zpracována podle přílohy č. 2 vyhl. č. 499/2006 Sb., o - projektové dokumentace pro provádění stavby bude obsahovat všechny potřebné údaje k ocenění stavebních konstrukcí i technologických zařízení, zároveň však nebude obsahovat žádné obchodní názvy stavebních materiálů, výrobků a zařízení.

4 - Dokumentace budou zpracovány včetně zapracování změn a připomínek uplatněných v rámci stavebního řízení a bude dopracována do podrobností potřebných pro realizaci stavby. - Dokumentace budou sloužit pro účely zadávací dokumentace tzn., že bude zpracována v souladu se zákonem č. 137/2006 Sb. o veřejných zakázkách a v souladu s vyhláškou č. 230/2013 Sb., o podrobnostech vymezení předmětu zakázky na stavební práce a rozsahu soupisu stavebních prací, dodávek a služeb s výkazem výměr a nebude obsahovat žádné obchodní názvy výrobků - Dokumentace pavilonu D bude předána v 6 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve a v jiném editovatelném formátu například.dwg. - Dokumentace pavilonu F bude předána v 6 listinných vyhotoveních a jednom elektronickém vyhotovení na CD ve a v jiném editovatelném formátu například.dwg. h. Návrh harmonogramu výstavby v týdnech - Harmonogram bude zpracován pro jednotlivé pavilony samostatně - Harmonogram bude členěn jednak podle druhu prováděných prací po oddílech a také podle místa prováděných prací i. Oceněný rozpočet a slepý výkaz výměr, stanovení předpokládaných nákldadů - Rozpočet a výkaz výměr bude zpracován pro jednotlivé pavilony samostatně - Rozpočet a výkaz výměr budou obsahovat všechny práce a dodávky nutné k provedení stavby včetně jejího vybavení. - Rozpočet a výkaz výměr nebudou obsahovat agregované položky, které je možné podrobněji rozčlenit. - Rozpočet a výkaz výměr budou členěny podle jednotlivých stavebních objektů. - - Rozpočet a výkaz výměr budou obsahovat krycí list s rekapitulací po jednotlivých stavebních objektech. - Rozpočet a výkaz výměr budou obsahovat výpočtové vzorce, tak aby po doplnění jednotkových cen byla na krycím listu stanovena celková cena stavby včetně DPH. - Rozpočet a výkaz výměr budou zpracovány položkově v členění dle Třídníku stavebních konstrukcí a prací (TSKP). - Rozpočet a výkaz výměr nebudou obsahovat žádné obchodní názvy stavebních materiálů, výrobků a zařízení. - Rozpočet a výkaz výměr budou objednateli předány ve třech listinných vyhotoveních a jednom elektronickém vyhotovení ve formátu zpracovatelném programem MS Excel (.xls). - položkové rozpočty staveb budou zpracovány v souladu s vyhláškou č. 230/2013 Sb.,o podrobnostech vymezení předmětu zakázky na stavební práce a rozsahu soupisu stavebních prací, dodávek a služeb s výkazem - součástí bude soupis požadovaných technických podmínek, který bude zpracován dle 45 a 46 zákona č. 137/2006 Sb. o veřejných zakázkách. U prací, materiálů, výrobků a zařízení, které nejsou specifikovány žádnou normou, nebo prací, materiálů, výrobků a zařízení, u kterých bude požadován vyšší standard, než uvádí norma, bude součástí požadovaných technických podmínek podrobný popis technologie provádění prací a kvalitativních požadavků na výslednou konstrukci, výrobek a zařízení. - Stanovení předpokládaných nákladů na demolice pavilonů bude součástí dokumentace bouracích prací jednotlivých pavilonů - Stanovení předpokládaných nákladů ne realizace novostaveb bude součástí dokumentace ke sloučenému územnímu a stavebnímu řízení jednotlivých novostaveb

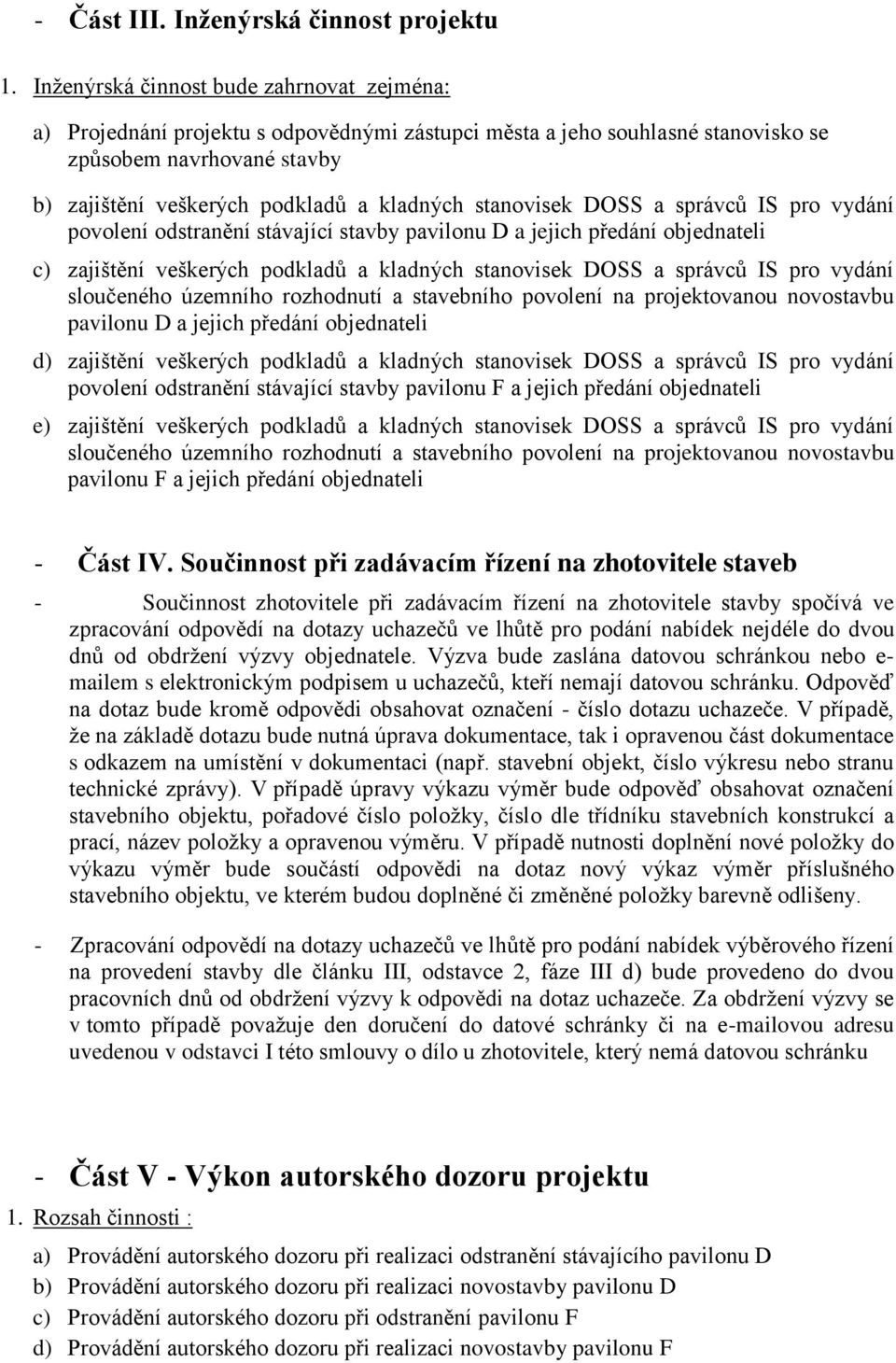

5 - Část III. Inženýrská činnost projektu 1. Inženýrská činnost bude zahrnovat zejména: a) Projednání projektu s odpovědnými zástupci města a jeho souhlasné stanovisko se způsobem navrhované stavby b) zajištění veškerých podkladů a kladných stanovisek DOSS a správců IS pro vydání povolení odstranění stávající stavby pavilonu D a jejich předání objednateli c) zajištění veškerých podkladů a kladných stanovisek DOSS a správců IS pro vydání sloučeného územního rozhodnutí a stavebního povolení na projektovanou novostavbu pavilonu D a jejich předání objednateli d) zajištění veškerých podkladů a kladných stanovisek DOSS a správců IS pro vydání povolení odstranění stávající stavby pavilonu F a jejich předání objednateli e) zajištění veškerých podkladů a kladných stanovisek DOSS a správců IS pro vydání sloučeného územního rozhodnutí a stavebního povolení na projektovanou novostavbu pavilonu F a jejich předání objednateli - Část IV. Součinnost při zadávacím řízení na zhotovitele staveb - Součinnost zhotovitele při zadávacím řízení na zhotovitele stavby spočívá ve zpracování odpovědí na dotazy uchazečů ve lhůtě pro podání nabídek nejdéle do dvou dnů od obdržení výzvy objednatele. Výzva bude zaslána datovou schránkou nebo e- mailem s elektronickým podpisem u uchazečů, kteří nemají datovou schránku. Odpověď na dotaz bude kromě odpovědi obsahovat označení - číslo dotazu uchazeče. V případě, že na základě dotazu bude nutná úprava dokumentace, tak i opravenou část dokumentace s odkazem na umístění v dokumentaci (např. stavební objekt, číslo výkresu nebo stranu technické zprávy). V případě úpravy výkazu výměr bude odpověď obsahovat označení stavebního objektu, pořadové číslo položky, číslo dle třídníku stavebních konstrukcí a prací, název položky a opravenou výměru. V případě nutnosti doplnění nové položky do výkazu výměr bude součástí odpovědi na dotaz nový výkaz výměr příslušného stavebního objektu, ve kterém budou doplněné či změněné položky barevně odlišeny. - Zpracování odpovědí na dotazy uchazečů ve lhůtě pro podání nabídek výběrového řízení na provedení stavby dle článku III, odstavce 2, fáze III d) bude provedeno do dvou pracovních dnů od obdržení výzvy k odpovědi na dotaz uchazeče. Za obdržení výzvy se v tomto případě považuje den doručení do datové schránky či na ovou adresu uvedenou v odstavci I této smlouvy o dílo u zhotovitele, který nemá datovou schránku - Část V - Výkon autorského dozoru projektu 1. Rozsah činnosti : a) Provádění autorského dozoru při realizaci odstranění stávajícího pavilonu D b) Provádění autorského dozoru při realizaci novostavby pavilonu D c) Provádění autorského dozoru při odstranění pavilonu F d) Provádění autorského dozoru při realizaci novostavby pavilonu F

6 Podklady pro zpracování projektové dokumentace: a) zaměření skutečného stavu pavilonu D ve formátu pdf. a dwg. b) zaměření skutečného stavu pavilonu F ve formátu pdf. a dwg. Požadavky zadavatele na dispoziční, provozní, technické řešení novostaveb: Při stanovení požadavků na dispoziční, provozní a technické řešení zadavatel vychází zejména z těchto platných právních a technických předpisů: - vyhl. č. 410/2005 Sb., o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výuku a vzdělávání dětí a mladistvých - vyhl. č. 398/2009 Sb., o technických požadavcích zabezpečujících bezbariérové řešení staveb - vyhl. č. 268/2009 Sb., o technických požadavcích na stavby - zák. č. 406/2006 Sb., o hospodaření energií - vyhl. č. 148/2007 Sb., o energetické náročnosti budov - ČSN Tepelná ochrana budov atd. Základní parametry navrhované stavby vycházející z výše uvedených právních a technických předpisů a požadavků zadavatele: a) Prostorové, dispoziční a provozní: Pavilon D - vnitřní uspořádání objektu bude splňovat prostorový standard pro výuku autistických dětí, popř. dětí s tělesným postižením - objekt bude zděný o 1 nadzemním podlaží s předpokládanou zastavěnou plochou cca 500 m 2 bezbariérový přístup do prostor a do objektu - v objektu budou 4 třídy pro výuku, odpočinkové nebo relaxační prostory, kabinety, šatny a soc. zázemí pro děti a personál - každá třída musí mít tyto místnosti: šatnu, umývárnu+wc, malou samostatnou učebnu a kabinet učitelky Pavilon F - vnitřní uspořádání objektu bude splňovat prostorový standard pro výdejnu jídla, jídelnu, družinu a zázemí školy (např. sborovnu apod) - objekt bude zděný o 1 nadzemním podlaží s předpokládanou zastavěnou plochou cca 500 m 2 - objekt bude řešen jako bezbariérový - objekt bude sloužit jako výdejna jídel a jídelna cca pro 90 osob a dále jako družina a zázemí školy pro personál b) technické požadavky na stavbu Pavilon D - objekt bude zděný - střecha bude plochá s asfaltovou krytinou - všechny konstrukce tvořící vnější opláštění budovy budou navrženy na doporučené hodnoty součinitele prostupu tepla uvedené v ČSN vytápění objektu a ohřev TUV bude zachováno stávají (dálkové vytápění ČLT), součástí topné soustava bude MaR - elektrická silnoproudá elektroinstalace bude navržena podle platných ČSN - součástí projektu bude též řešení slaboproudých rozvodů EPS, EZS a strukturované kabeláže

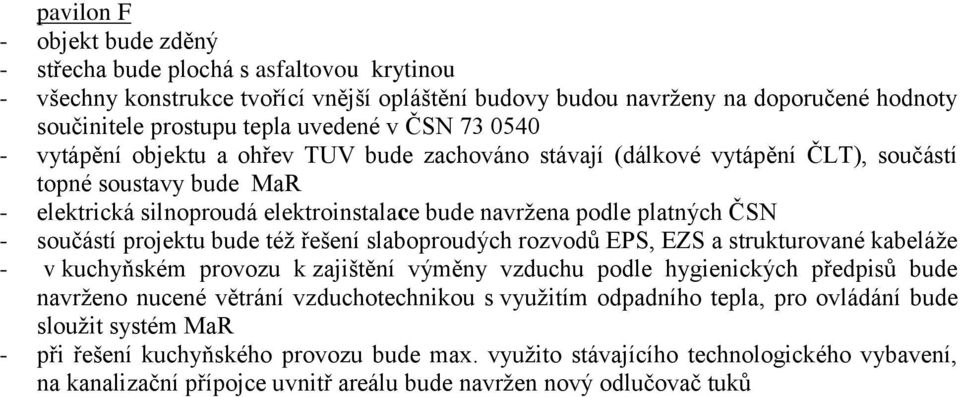

7 pavilon F - objekt bude zděný - střecha bude plochá s asfaltovou krytinou - všechny konstrukce tvořící vnější opláštění budovy budou navrženy na doporučené hodnoty součinitele prostupu tepla uvedené v ČSN vytápění objektu a ohřev TUV bude zachováno stávají (dálkové vytápění ČLT), součástí topné soustavy bude MaR - elektrická silnoproudá elektroinstalace bude navržena podle platných ČSN - součástí projektu bude též řešení slaboproudých rozvodů EPS, EZS a strukturované kabeláže - v kuchyňském provozu k zajištění výměny vzduchu podle hygienických předpisů bude navrženo nucené větrání vzduchotechnikou s využitím odpadního tepla, pro ovládání bude sloužit systém MaR - při řešení kuchyňského provozu bude max. využito stávajícího technologického vybavení, na kanalizační přípojce uvnitř areálu bude navržen nový odlučovač tuků
