Leica fieldpro. Měření a vytyčování přímo v AutoCADu

Transkript

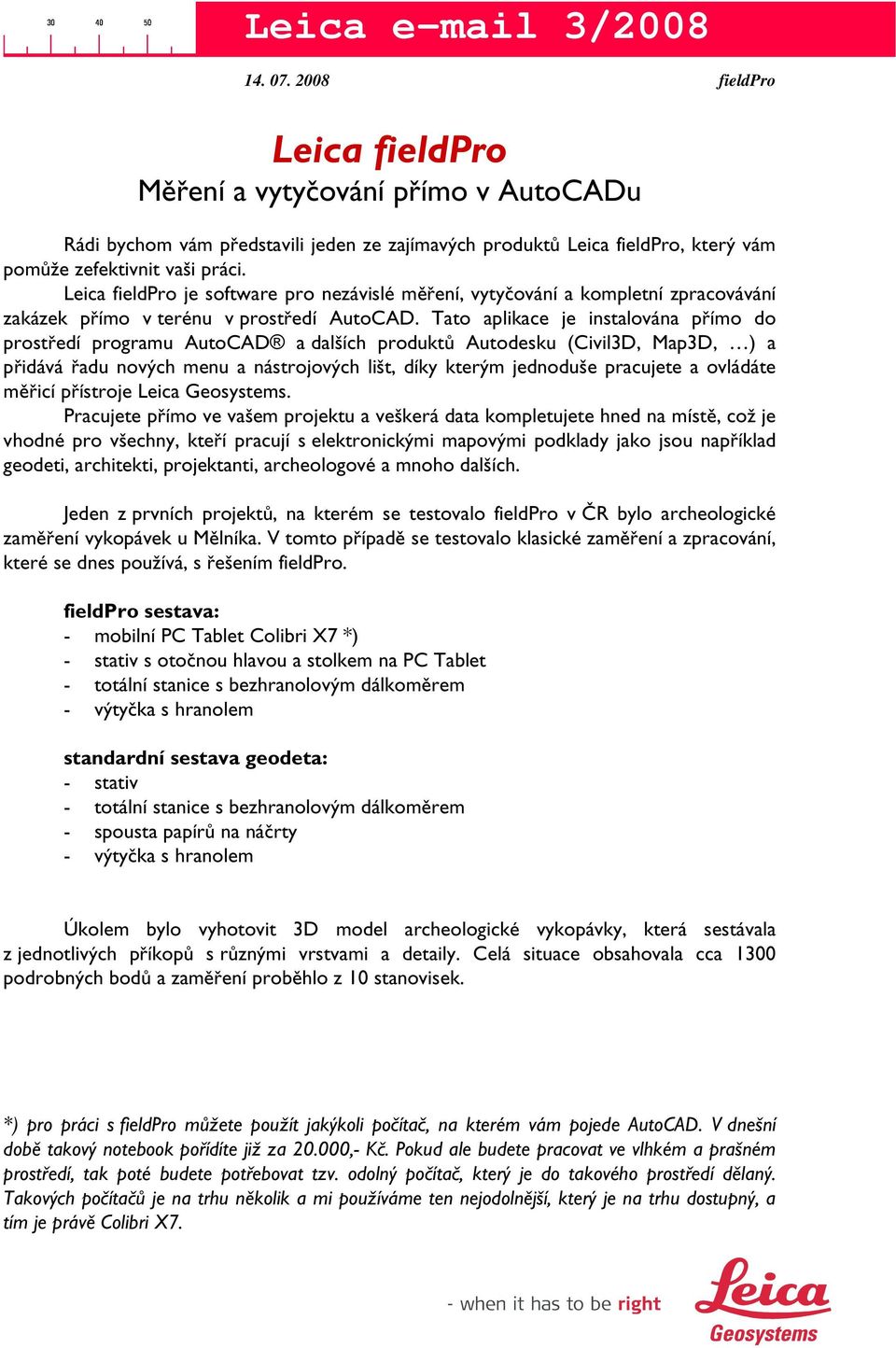

1 Leica fieldpro Měření a vytyčování přímo v AutoCADu Rádi bychom vám představili jeden ze zajímavých produktů Leica fieldpro, který vám pomůže zefektivnit vaši práci. Leica fieldpro je software pro nezávislé měření, vytyčování a kompletní zpracovávání zakázek přímo v terénu v prostředí AutoCAD. Tato aplikace je instalována přímo do prostředí programu AutoCAD a dalších produktů Autodesku (Civil3D, Map3D, ) a přidává řadu nových menu a nástrojových lišt, díky kterým jednoduše pracujete a ovládáte měřicí přístroje Leica Geosystems. Pracujete přímo ve vašem projektu a veškerá data kompletujete hned na místě, což je vhodné pro všechny, kteří pracují s elektronickými mapovými podklady jako jsou například geodeti, architekti, projektanti, archeologové a mnoho dalších. Jeden z prvních projektů, na kterém se testovalo fieldpro v ČR bylo archeologické zaměření vykopávek u Mělníka. V tomto případě se testovalo klasické zaměření a zpracování, které se dnes používá, s řešením fieldpro. fieldpro sestava: - mobilní PC Tablet Colibri X7 *) - stativ s otočnou hlavou a stolkem na PC Tablet - totální stanice s bezhranolovým dálkoměrem - výtyčka s hranolem standardní sestava geodeta: - stativ - totální stanice s bezhranolovým dálkoměrem - spousta papírů na náčrty - výtyčka s hranolem Úkolem bylo vyhotovit 3D model archeologické vykopávky, která sestávala z jednotlivých příkopů s různými vrstvami a detaily. Celá situace obsahovala cca 1300 podrobných bodů a zaměření proběhlo z 10 stanovisek. *) pro práci s fieldpro můžete použít jakýkoli počítač, na kterém vám pojede AutoCAD. V dnešní době takový notebook pořídíte již za ,- Kč. Pokud ale budete pracovat ve vlhkém a prašném prostředí, tak poté budete potřebovat tzv. odolný počítač, který je do takového prostředí dělaný. Takových počítačů je na trhu několik a mi používáme ten nejodolnější, který je na trhu dostupný, a tím je právě Colibri X7.

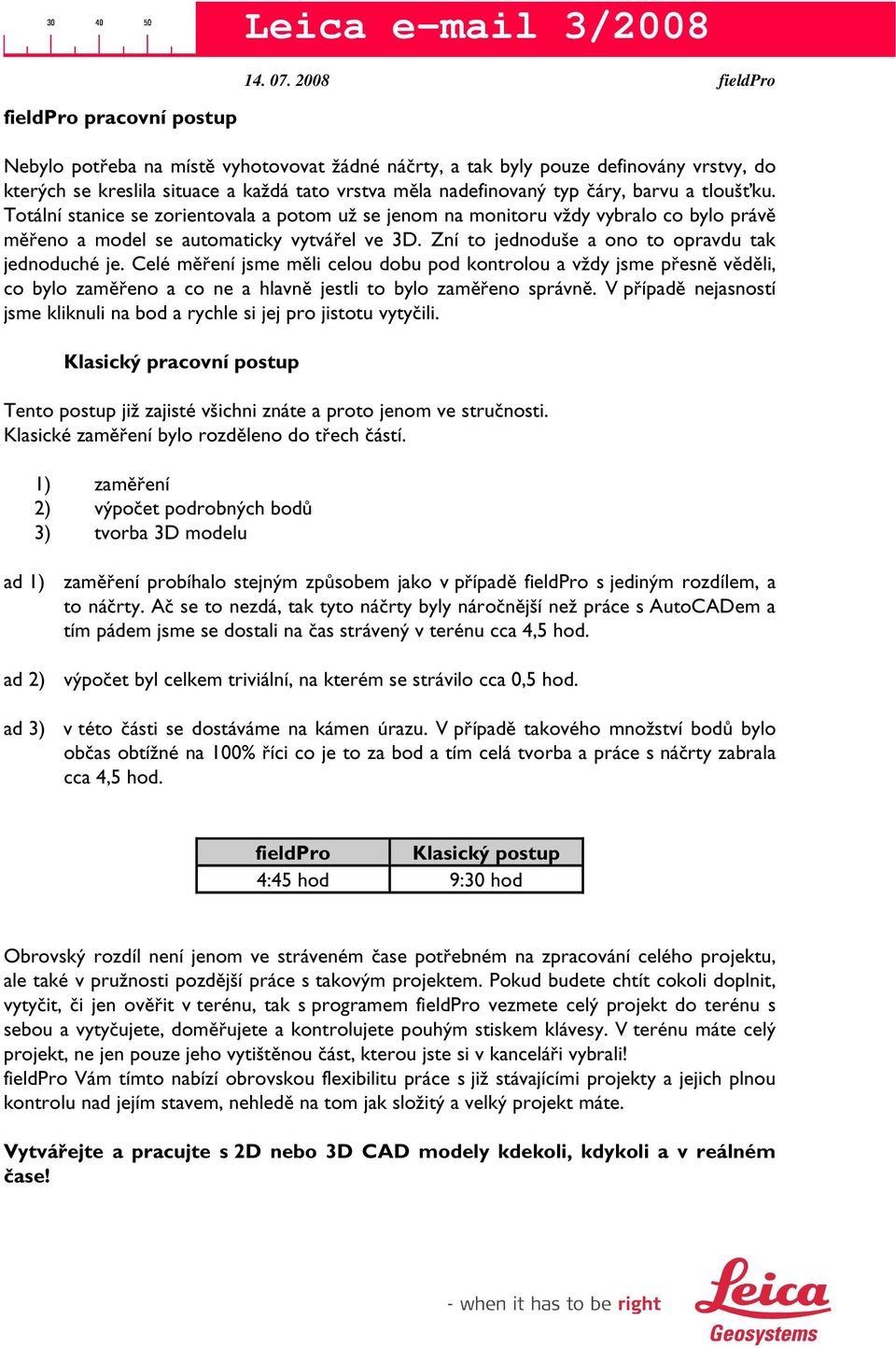

2 fieldpro pracovní postup Nebylo potřeba na místě vyhotovovat žádné náčrty, a tak byly pouze definovány vrstvy, do kterých se kreslila situace a každá tato vrstva měla nadefinovaný typ čáry, barvu a tloušťku. Totální stanice se zorientovala a potom už se jenom na monitoru vždy vybralo co bylo právě měřeno a model se automaticky vytvářel ve 3D. Zní to jednoduše a ono to opravdu tak jednoduché je. Celé měření jsme měli celou dobu pod kontrolou a vždy jsme přesně věděli, co bylo zaměřeno a co ne a hlavně jestli to bylo zaměřeno správně. V případě nejasností jsme kliknuli na bod a rychle si jej pro jistotu vytyčili. Klasický pracovní postup Tento postup již zajisté všichni znáte a proto jenom ve stručnosti. Klasické zaměření bylo rozděleno do třech částí. 1) zaměření 2) výpočet podrobných bodů 3) tvorba 3D modelu ad 1) zaměření probíhalo stejným způsobem jako v případě fieldpro s jediným rozdílem, a to náčrty. Ač se to nezdá, tak tyto náčrty byly náročnější než práce s AutoCADem a tím pádem jsme se dostali na čas strávený v terénu cca 4,5 hod. ad 2) výpočet byl celkem triviální, na kterém se strávilo cca 0,5 hod. ad 3) v této části se dostáváme na kámen úrazu. V případě takového množství bodů bylo občas obtížné na 100% říci co je to za bod a tím celá tvorba a práce s náčrty zabrala cca 4,5 hod. fieldpro Klasický postup 4:45 hod 9:30 hod Obrovský rozdíl není jenom ve stráveném čase potřebném na zpracování celého projektu, ale také v pružnosti pozdější práce s takovým projektem. Pokud budete chtít cokoli doplnit, vytyčit, či jen ověřit v terénu, tak s programem fieldpro vezmete celý projekt do terénu s sebou a vytyčujete, doměřujete a kontrolujete pouhým stiskem klávesy. V terénu máte celý projekt, ne jen pouze jeho vytištěnou část, kterou jste si v kanceláři vybrali! fieldpro Vám tímto nabízí obrovskou flexibilitu práce s již stávajícími projekty a jejich plnou kontrolu nad jejím stavem, nehledě na tom jak složitý a velký projekt máte. Vytvářejte a pracujte s 2D nebo 3D CAD modely kdekoli, kdykoli a v reálném čase!

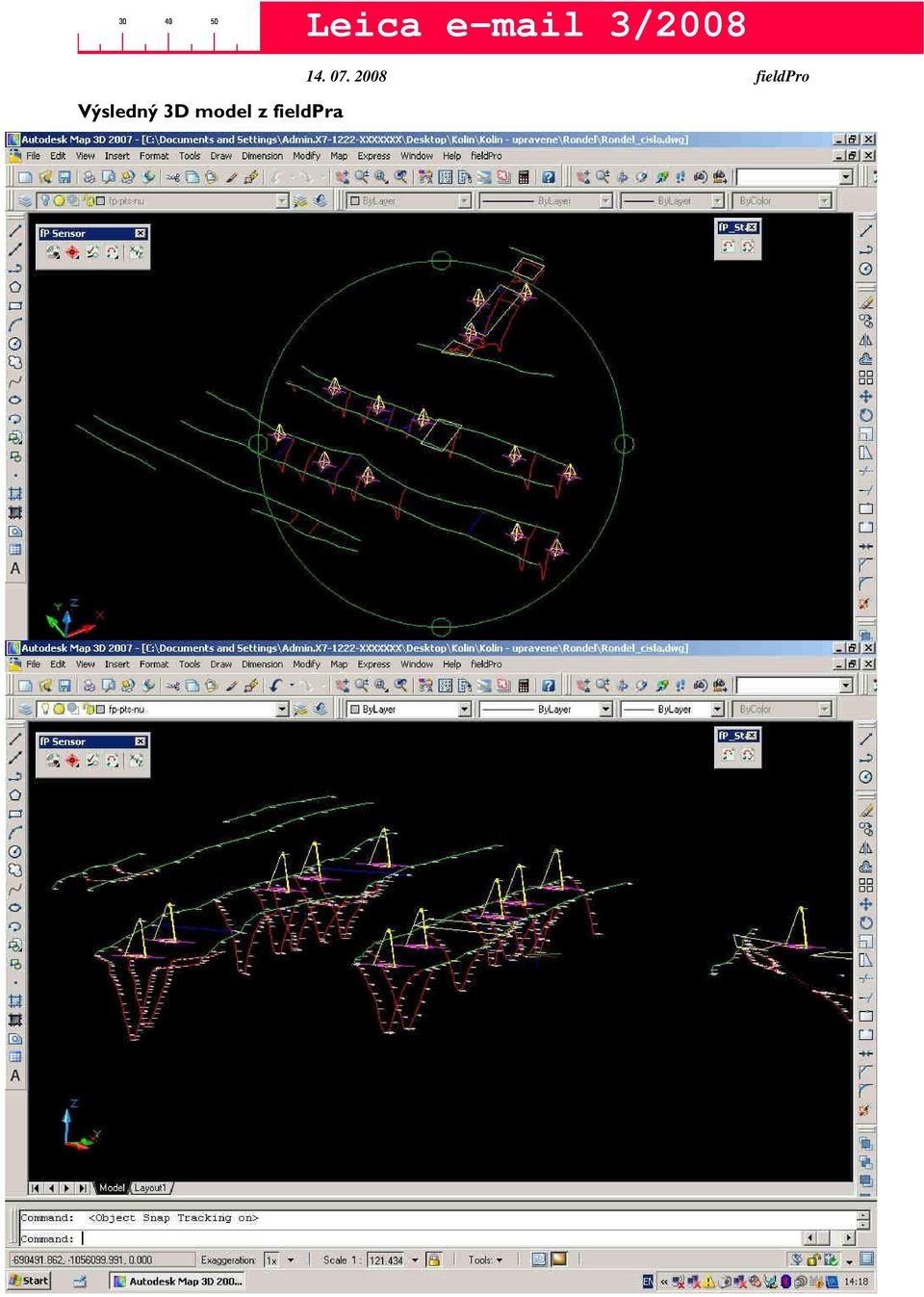

3 Výsledný 3D model z fieldpra Leica 3/2008

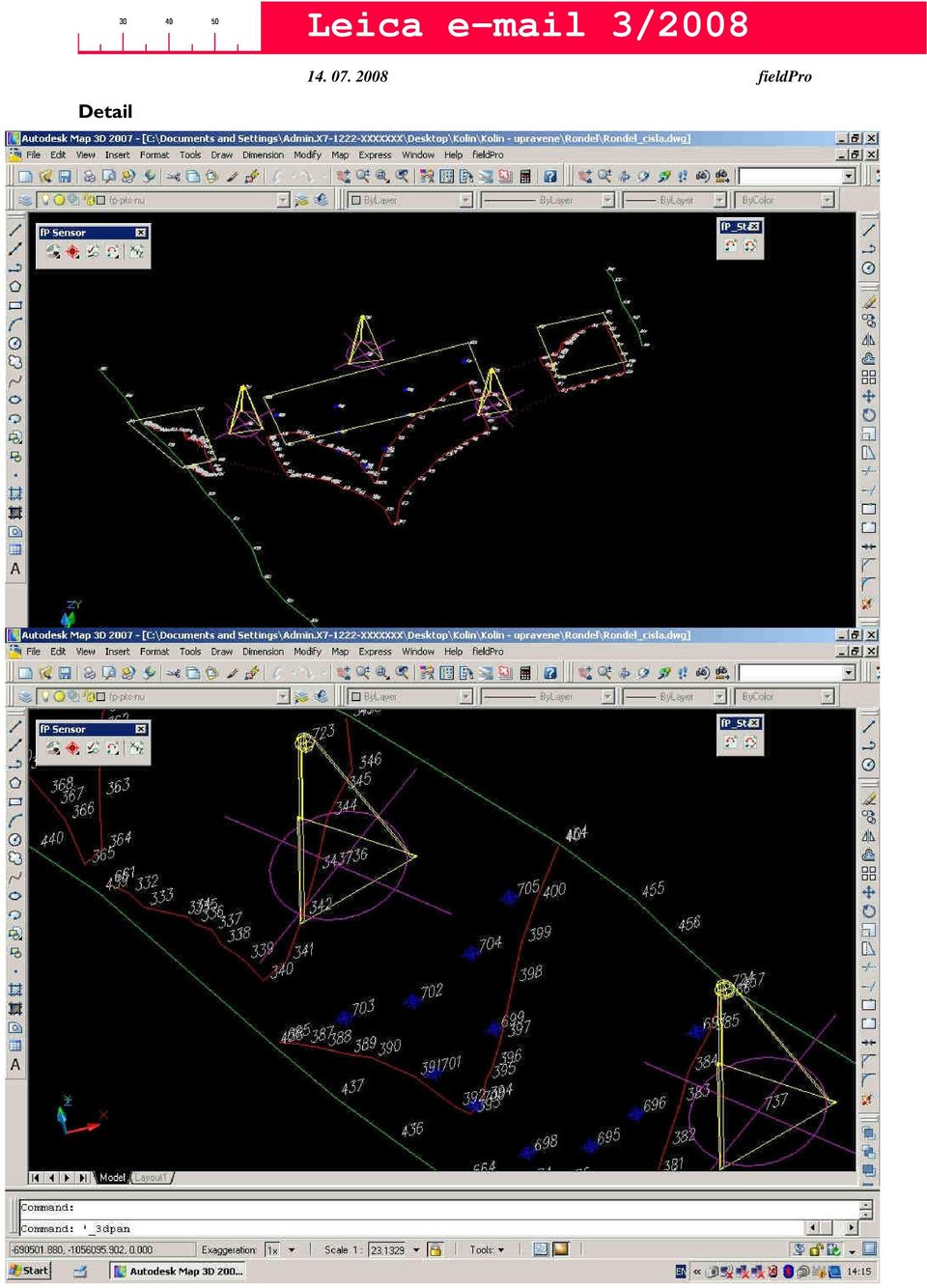

4 Detail

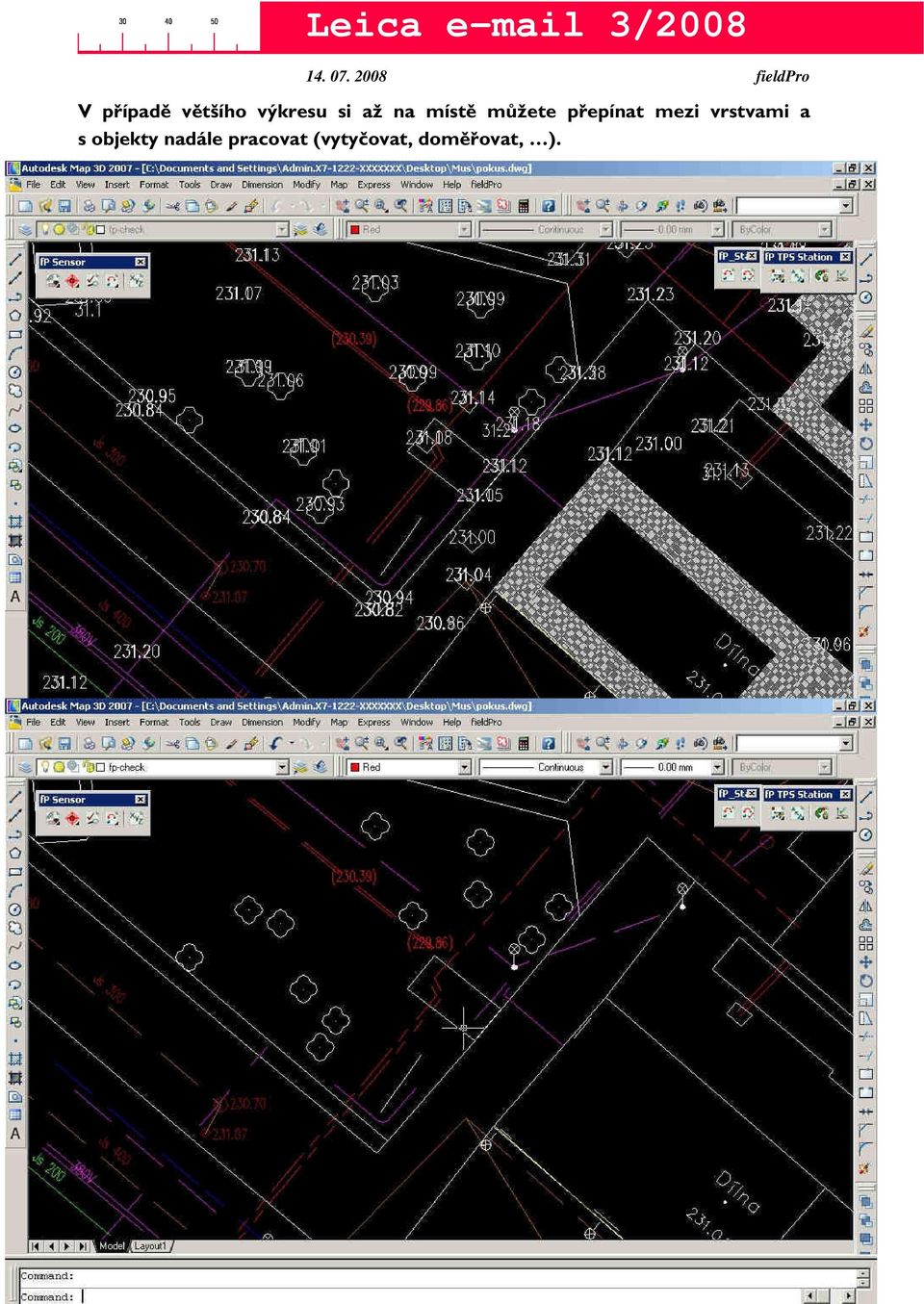

5 V případě většího výkresu si až na místě můžete přepínat mezi vrstvami a s objekty nadále pracovat (vytyčovat, doměřovat, ).

6 Leica fieldpro funkce a výhody: Měření a vytyčování graficky v reálném čase ve 2D nebo 3D přímo ve výkresu s vysokou přesností Kompletní kreslení a funkčnost softwaru AutoCAD ve 2D i 3D v terénu Správa, prohlížení a práce s 2D a 3D projekty v terénu Možnost aktualizovat projekty kdykoli a kdekoli a možnost okamžité práce s nimi Návratnost vaší investice s Leica fieldpro: Kompletujte zakázku na místě Zmenšete množství vaši kancelářské přípravy a pozdějšího zpracovávání Vytěžte maximum z kompatibility a jednoduchosti Umožňuje všem jednoduše používat měřicí techniku z jednoduchého prostředí AutoCADu Leica fieldpro, to pravé řešení pro Vaši práci Leica fieldpro pro geodety fieldpro přináší geodetům rozšíření jejich služeb při práci na dokumentacích budov, jejich zařízení nebo jakékoli jiné měření v terénu. Leica fieldpro pro inženýry fieldpro nabízí inženýrům zachycení stávajícího stavu veškerých zařízení a ověření veškerých navrhovaných parametrů. Leica fieldpro pro konstrukce fieldpro nabízí možnost vytyčení čehokoliv, co je v projektu, jednoduchým vybráním daného prvku přímo z projektu v AutoCADu od projektanta. Leica fieldpipe pro továrny fieldpipe umí rychle, jednoduše a efektivně vytvořit, aktualizovat a kontrolovat 3D modely systémů potrubí a ostatních zařízení přímo na místě. Pokud vás tento produkt zaujal a rádi byste se o něm dozvěděli více, či měli zájem jej vidět nezávazně přímo u vás, tak nás neváhejte kontaktovat. Na případnou budoucí spolupráci se těší team GEFOS LEICA GEFOS a.s., zastoupení Leica Geosystems pro ČR Kundratka 17, Praha 8 Libeň Tel.: , fax: obchod@gefos.cz,
