EntryProx Návod k použití

Transkript

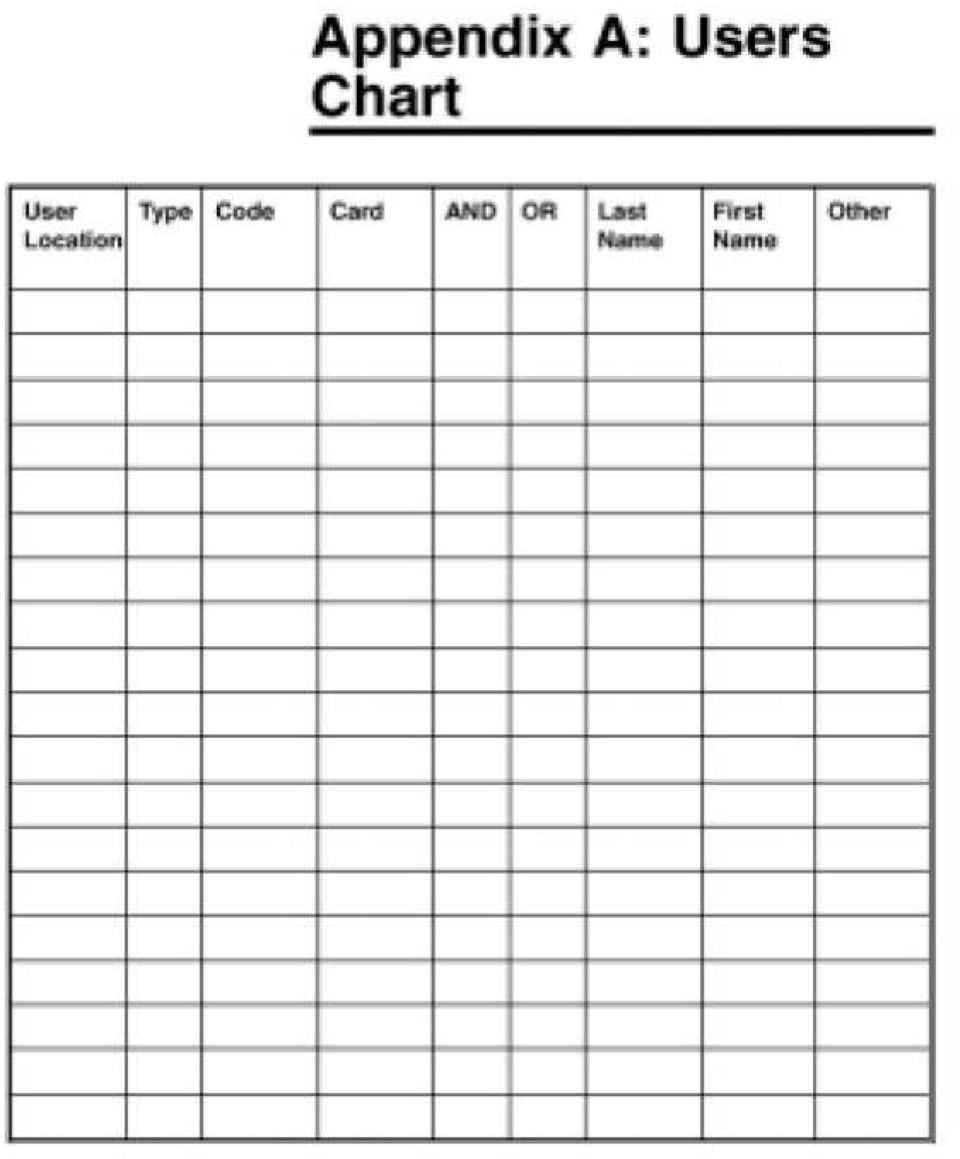

1 EntryProx Návod k použití Uchovejte seznam uživatelů na bezpečném místě! Pro vytvoření seznamu můžete použít přiloženou šablonu.. Neprogramujte žádného uživatele na pozici 1 ( User Location 1), ta slouží pro uložení Master kódu. Master kód je nutné ihned změnit, zabráníte tím nepovolanému zásahu do nastavení! Po změně si nový Master kód pečlivě uschovejte na bezpečném místě. V případě že Master kód ztratíte, nebo zapomenete, kontaktujte prosím svého prodejce. Předtím než začnete programovat Ujasněte si: Kolik karet budete programovat? Pokud více jak 25 můžete použít hromadné programování postupným přikládáním. Jaký je formát karty, facility kód a ID číslo karet? Jestliže máte postupně číslováné karty s 26-bitovým formátem a stejným facility kódem, můžete je naprogramovat pomoci klávesnice najednou. V opačném případě musíte programovat karty jednotlivě nebo hromadně postupným přikládáním Pozn. Jestliže budete chtít přidat novou kartu pomocí klávesnice, facility kód musí být zadán jako první a je možné použít pouze karty s 26-bitovým kódováním. Kolik karet / kódů je již uloženo které pozice uživatelů (user location) jsou již obsazeny? Podle seznamu uživatelů (User list) určíte další volnou pozici číslovanou pro naprogramování nového uživatele. PROGRAMOVÁNÍ USER LOCATIONS uživatelské pozice Uživatelská pozice je paměť, ve které jsou uložené informace o uživatelích (PIN/ ID karty, použití jen PIN nebo jen karty). Je možné uložit až 2000 uživatelů. Pozice jsou číslovány Pozice 1 je vyhrazena pro Master Code. Nezadávejte PIN nebo karty na pozici 1.

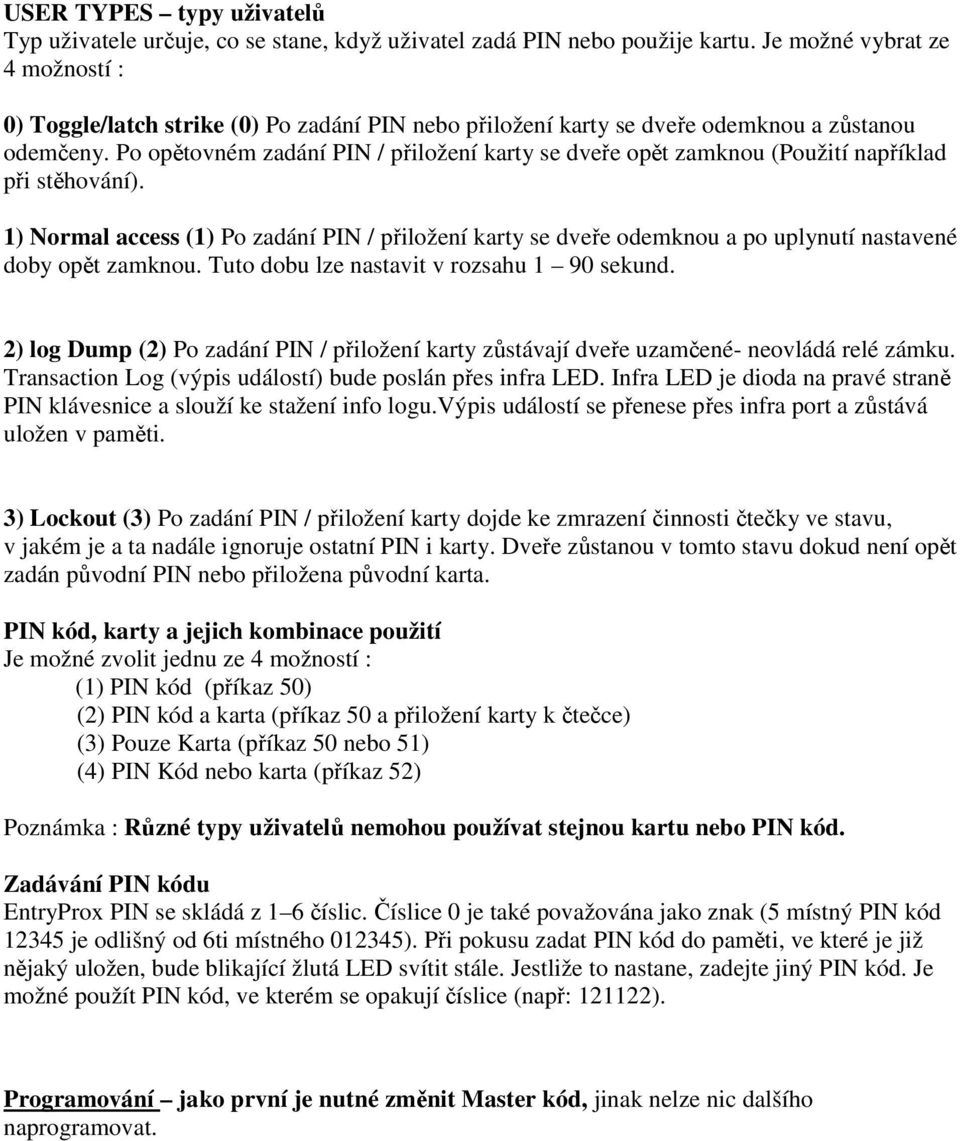

2 USER TYPES typy uživatelů Typ uživatele určuje, co se stane, když uživatel zadá PIN nebo použije kartu. Je možné vybrat ze 4 možností : 0) Toggle/latch strike (0) Po zadání PIN nebo přiložení karty se dveře odemknou a zůstanou odemčeny. Po opětovném zadání PIN / přiložení karty se dveře opět zamknou (Použití například při stěhování). 1) Normal access (1) Po zadání PIN / přiložení karty se dveře odemknou a po uplynutí nastavené doby opět zamknou. Tuto dobu lze nastavit v rozsahu 1 90 sekund. 2) log Dump (2) Po zadání PIN / přiložení karty zůstávají dveře uzamčené- neovládá relé zámku. Transaction Log (výpis událostí) bude poslán přes infra LED. Infra LED je dioda na pravé straně PIN klávesnice a slouží ke stažení info logu.výpis událostí se přenese přes infra port a zůstává uložen v paměti. 3) Lockout (3) Po zadání PIN / přiložení karty dojde ke zmrazení činnosti čtečky ve stavu, v jakém je a ta nadále ignoruje ostatní PIN i karty. Dveře zůstanou v tomto stavu dokud není opět zadán původní PIN nebo přiložena původní karta. PIN kód, karty a jejich kombinace použití Je možné zvolit jednu ze 4 možností : (1) PIN kód (příkaz 50) (2) PIN kód a karta (příkaz 50 a přiložení karty k čtečce) (3) Pouze Karta (příkaz 50 nebo 51) (4) PIN Kód nebo karta (příkaz 52) Poznámka : Různé typy uživatelů nemohou používat stejnou kartu nebo PIN kód. Zadávání PIN kódu EntryProx PIN se skládá z 1 6 číslic. Číslice 0 je také považována jako znak (5 místný PIN kód je odlišný od 6ti místného ). Při pokusu zadat PIN kód do paměti, ve které je již nějaký uložen, bude blikající žlutá LED svítit stále. Jestliže to nastane, zadejte jiný PIN kód. Je možné použít PIN kód, ve kterém se opakují číslice (např: ). Programování jako první je nutné změnit Master kód, jinak nelze nic dalšího naprogramovat.

3 Nastavení MASTER kódu : 1) Přepněte klávesnici do programovacího režimu, zadejte : 99 # 1234 * (Z výroby Master kód nastaven na 1234) 2)zadejte: 50#1#0000#Master kód*master kód* příklad zadání Master kódu 4321: 50#1#0000#4321*4321* Reset Master kódu a systémových výchozích hodnot 99 # Master Code * (z výroby 1234) 2. Zadejte : 40 # # # ** Programování režimu PIN + karta : 99 # Master Code * (z výroby 1234) 2. Na klávesnici zadejte: 50 # user-type # user location # zadejte PIN * znovu zadejte PIN * <přiložte kartu> Programování režimu pouze karta K naprogramování pouze karty použijete příkaz 50 a vynecháte zadávání PIN.: 99 # Master Code * (z výroby 1234) 2. Na klávesnici zadejte: 50 # user-type # user location # ** <přiložte kartu> Programování režimu PIN nebo karta Programování použití buď PIN nebo karty : 99 # Master Code * (defaultně 1234) 2. Na klávesnici zadejte: 52 # user-type # user location # zadejte PIN * znovu zadejte PIN * < přiložte kartu >

4 Změna nastavení doby sepnutí hlavního relé Z výroby nastaveno na 5 sekund. Lze nastavit v rozsahu 1-90 sekund. Nastavení pomocí příkazu 11 následovně: 99 # Master Code * (z výroby 1234) 2. Zadejte novou hodnotu doby sepnutí relé v sekundách od 1 do 90. Například 10 sekund: 11 # 10 # 0 # ** HROMADNÉ PROGRAMOVÁNÍ KARET POMOCÍ KLÁVESNICE Maximálně 1999 karet lze najednou naprogramovat. Karty musí mít stejný FACILITY kód. Karty musí být postupně číslovány za sebou FACILITY kód musí být do čtečky naprogramován dřív než zadána čísla karet. FACILITY kód nelze následně měnit. Nikdy nezadávejte číslo 1 jako první USER LOCATION tato pozice je vyhrazena pro Master kód. Pro karty s odlišnými FACILITY kódy a chybějícími čísly karet v číslování je třeba dodržet předcházející postup zadávání. 99 # Master Code * (z výroby 1234) 2. Zadejte : 56 # (počet karet na přihlášení) # (začínající user location) # číslo karty * číslo karty * VYMAZÁNÍ UŽIVATELŮ Pro vymazání musíte znát pozici uživatele, kde je uložen. 99 # Master Code * (z výroby 1234) 2. Zadejte : user location #**

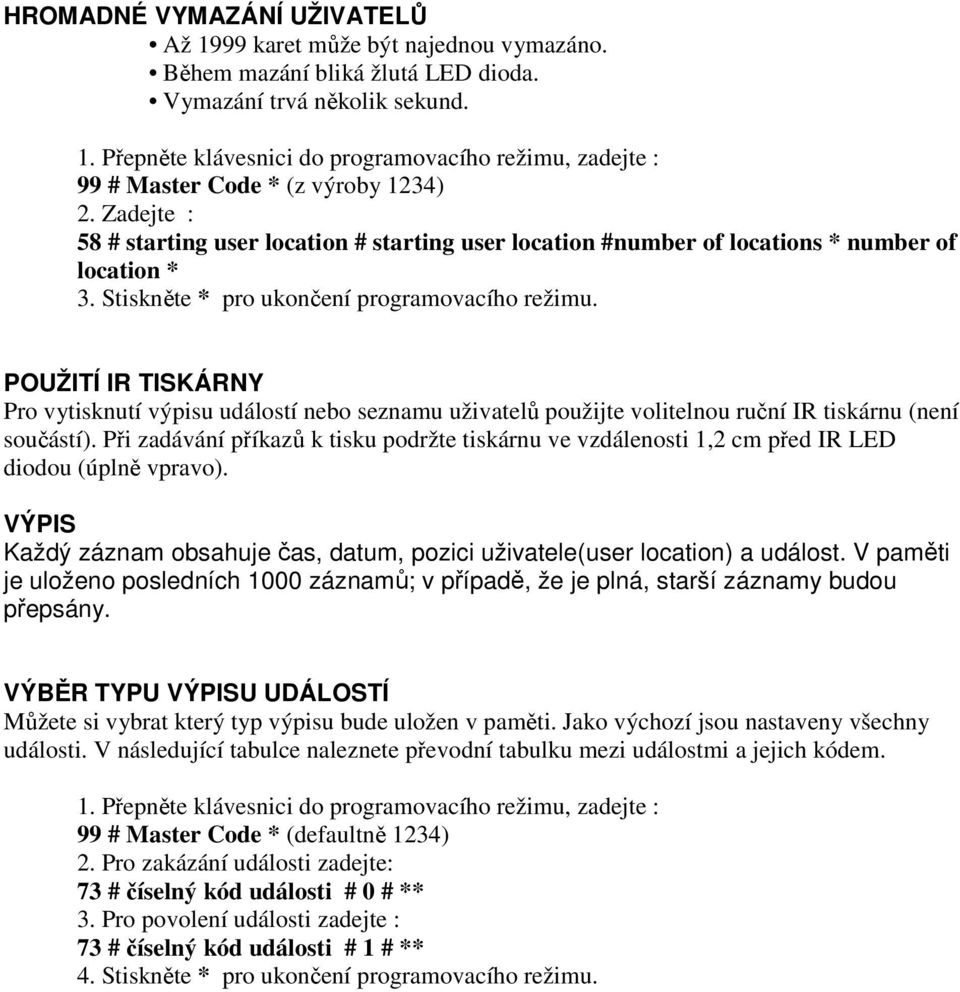

5 HROMADNÉ VYMAZÁNÍ UŽIVATELŮ Až 1999 karet může být najednou vymazáno. Během mazání bliká žlutá LED dioda. Vymazání trvá několik sekund. 99 # Master Code * (z výroby 1234) 2. Zadejte : 58 # starting user location # starting user location #number of locations * number of location * POUŽITÍ IR TISKÁRNY Pro vytisknutí výpisu událostí nebo seznamu uživatelů použijte volitelnou ruční IR tiskárnu (není součástí). Při zadávání příkazů k tisku podržte tiskárnu ve vzdálenosti 1,2 cm před IR LED diodou (úplně vpravo). VÝPIS Každý záznam obsahuje čas, datum, pozici uživatele(user location) a událost. V paměti je uloženo posledních 1000 záznamů; v případě, že je plná, starší záznamy budou přepsány. VÝBĚR TYPU VÝPISU UDÁLOSTÍ Můžete si vybrat který typ výpisu bude uložen v paměti. Jako výchozí jsou nastaveny všechny události. V následující tabulce naleznete převodní tabulku mezi událostmi a jejich kódem. 99 # Master Code * (defaultně 1234) 2. Pro zakázání události zadejte: 73 # číselný kód události # 0 # ** 3. Pro povolení události zadejte : 73 # číselný kód události # 1 # ** 4. Stiskněte * pro ukončení programovacího režimu.

6 EVENT CODE Kód události TRANSACTION EVENT Popis události 01 Access Denied (Přístup odepřen) 02 Program Denied (Programování odepřeno) 03 Program Mode (Programovací režim) 04 REX (Požadavek na EXIT) 05 Door Ajar (Dveře otevřené) 06 Door Closed (Dveře zavřené) 07 Forced Door (Dveře otevřené násilím) 08 Log Erased (Log vymazán) 09 Facility Access (FACILITY přístup) 16 Print (Tisk) 17 Access (Přístup) 20 TGL ON (Toggle ON) 21 TGL OFF (Toggle OFF) 24 Lo ON (Lockout ON) 25 Lo OFF (Lockout OFF) 27 MSMTCH (Mismatch on Card and Code entry) (Neshoda mezi kartou a zadaným kódem) VYTISKNUTÍ VÝPISU UDÁLOSTÍ Výpis událostí můžete vytisknout pomocí programovací karty nebo kódu přiřazeného k typu uživatele 2 (log Dump). PROGRAMOVÁNÍ KARTY NEBO PIN KÓDU PRO STAŽENÍ VÝPISU UDÁLOSTÍ 99 # Master Code * (defaultně 1234) 2. Pro naprogramování PIN na klávesnici zadejte: 50 # 2 # user location # zadejte PIN * znovu zadejte PIN * 3. Pro naprogramování karty na klávesnici zadejte: 50 # 2 # user location # **přiložte kartu 4. Stiskněte * pro ukončení programovacího režimu.

7 Výpis lze také vytisknout zadáním následujícího příkazu na klávesnici: VYTISKNUTÍ VÝPISU UDÁLOSTÍ MANUÁLNĚ 99 # Master Code * (defaultně 1234) 2. Přiložte IR tiskárnu ve vzdálenosti cca 12mm a zadejte : 70 # 0 # 0 # ** Tento příkaz bude uložen ve výpisu událostí. VYMAZÁNÍ VÝPISU UDÁLOSTÍ Z PAMĚTI Výpis událostí by měl být po každém stažení vymazán z paměti. Předejdete tím překrývajícím se výpisům při dalším stažení. 1. Přepněte klávesnici do programovacího režimu, zadejte: 99 # Master Code * (defaultně 1234) 2. Zadejte : 76 # # # **

8 Ukázka výpisu událostí: # - kód události (1-27) TIME čas ve 24-hodinovém formátu. ACTION popis události- uživatel a akce. VYTISKNUTÍ SEZNAMU UŽIVATELŮ Tisk seznamu uživatelů, kteří jsou naprogramováni. 99 # Master Code * (defaultně 1234) 2. Přiložte IR tiskárnu ve vzdálenosti cca 12mm a zadejte : 25 # 0 # 0 # ** 3. Po vytisknutí stiskněte * pro ukončení programovacího režimu. Tento příkaz bude uložen ve výpisu událostí. Ukázka výpisu uživatelů: první řádek číslo dveří (DOOR NUMBER) druhý řádek Popis sloupec 1 pozice uživatele (User location) sloupec 2 typ uživatele (user type) sloupec 3 PIN kód sloupec 3 - SITE kód / číslo karty první znak access modes druhý znak user types S Pouze PIN T Klopná funkce B PIN + karta N Normal E PIN nebo karta D Tisk výpisů (log dump) L Zmrazení čtečky (Lockout)

9 PROVOZ ENTRYPROX EntryProx je kombinovaná autonomní čtečka s PIN klávesnicí. Bezkontaktní karty a čipy získávají energii z RF vln které jsou vyzařovány z antény uvnitř. Bezkontaktní karty nepotřebují baterie a postačí jejich přiložení ve vzdálenosti cca mm od čtečky. Postup jak ovládat klávesnici: PIN kód : Zadejte PIN kód a stiskněte * Zelená LED se rozsvítí a zámek se odemkne. KARTA / ČIP: Přiložte svou kartu nebo čip signalizace žlutou LED Zelená LED se rozsvítí a zámek se odemkne. PIN kód + KARTA / ČIP Zadejte PIN kód a stiskněte * Červená a zelená LED střídavě blikají a čtečka čeká na přiložení karty. Přiložte svou kartu nebo čip signalizace žlutou LED Zelená LED se rozsvítí a zámek se odemkne.

10

11 Parametry Prostředí Teplota Vlhkost Elektrické Napájecí zdroj -35C až 30 VDC 5% to 95% relativní, nekondenzující 10-15V DC, stabilizovaný, 150 ma Rozměry Výška 13.3 cm Šířka 7 cm Hloubka 4.1 cm Výstupy Hlavní relé, Aux relé spínané až 1A induktivní zátěž, 2A 30VDC Bzučák LED 4000 Hz, vypínatelný dvoubarevná (červená/zelená) žlutá IR

12 Sejmutí krytu

13 Zapojení :

14 Příklady zapojení:

15 Příklad zapojeni s dveřním elektromagnetem:
