NÁVOD K DOMOVNÍMU VIDEOTELEFONU

Transkript

1 NÁVOD K DOMOVNÍMU VIDEOTELEFONU 702 Děkujeme za nákup našeho domovního videotelefonu Videotelefon se 7 palcovým displejem. Samostatné otvírání brány přiložením čipu na kameru.. Instalace mezi kamerou a LCD panelem pomocí 2vodičového kabelu. Funkce interkomu možnost hovoru mezi dvěma panely uvnitř budovy. Schéma zapojení: POZOR! Je nutno zachovat připojení vstupů a výstupů kamerového panelu 1 z 1, 2 z 2, 3 z 3, 4 ze 4. (V případě verze 1 kamery 1 LCD panel připojte pouze 1 z 1, 2 z 2).

2 Výstupy 5,6,7,8 na zadní straně panelu LCD jsou neaktivní. Popis připojení: Zařízení může spolupracovat se 2 externími kamerami a 2 LCD displeji. 1) V případě zapojení základní sestavy 1 kamery a 1 LCD displeje zapojte: Výstup 1 z kamery s výstupem 1 na zadní straně LCD panelu a výstup 2 z kamery s výstupem 2 na zadní straně panelu. Panel zapojte s dodaným napájecím zdrojem (240V). Dalším krokem je připojení výstupů z kamery č. 3 a 4 pod otvírač brány. Na těchto výstupech bude uvedeno 12V (při stisknutí tlačítka pro otevření dveří na LCD panelu). Tyto vodiče jsou připojeny přímo k elektrickému zámku. Dalším krokem je připojení výstupů z kamery č. 5 a 6 k elektrickému pohonu. Je to reléový výstup, který uzavírá obvod (po stisknutí tlačítka pro otevření brány na panelu LCD). 2) V případě zapojení 1 venkovní kamery a 2 LCD panelů zapojte: Výstup 1 z kamery s výstupem 1 na zadní straně obou panelů a výstup 2 z kamery s výstupem 2 na zadní straně obou panelů. Panely zapojte s dodanými napájecími zdroji (240 V). Každý LCD panel má samostatný zdroj napájení. Dalším krokem je připojení výstupů z kamery č. 3 a 4 pod otvírač brány. Na těchto výstupech bude uvedeno 12V (při stisknutí tlačítka pro otevření dveří na LCD panelu). Tyto vodiče jsou připojeny přímo k elektrickému zámku. Dalším krokem je připojení výstupů z kamery č. 5 a 6 k elektrickému pohonu. Je to reléový výstup, který uzavírá obvod (po stisknutí tlačítka pro otevření brány na panelu LCD). 3) V případě zapojení 2 venkovních kamera a 2 LCD panelů zapojte: Výstup 1 z první kamery s výstupem 1 na zadní straně obou panelů a výstup 2 z první kamery s výstupem 2 na zadní straně obou panelů. Výstup 1 z druhé kamery na výstup 3 na zadní straně obou panelů a výstup 2 z druhé kamery s výstupem 4 na zadní straně obou panelů. Panely zapojte s dodanými napájecími zdroji (240 V). Každý LCD panel má samostatný zdroj napájení. Dalším krokem je připojení výstupů z kamery 3 a 4 pod otvírač brány. Na těchto výstupech bude uvedeno 12V (při stisknutí tlačítka pro otevření dveří na LCD panelu). Tyto vodiče jsou připojeny přímo k elektrickému zámku. Dalším krokem je připojení výstupů z kamer 5 a 6 k elektrickému pohonu. Je to reléový výstup, který uzavírá obvod (po stisknutí tlačítka pro otevření brány na panelu LCD). Pověšení kamery a LCD panelu: Doporučená výška instalace kamery je 1,65m až 1,9m. Nejprve namontujte držák kamery, který přišroubujte ke sloupku pomocí hmožďin. Potom vložte kameru a přišroubujte ji odspodu pomocí šroubku.

3 Montáž panelu LCD: Opět nejprve namontujte držák panelu LCD na zeď dle níže nakresleného postupu. Poté nasuňte LCD panel na držák.

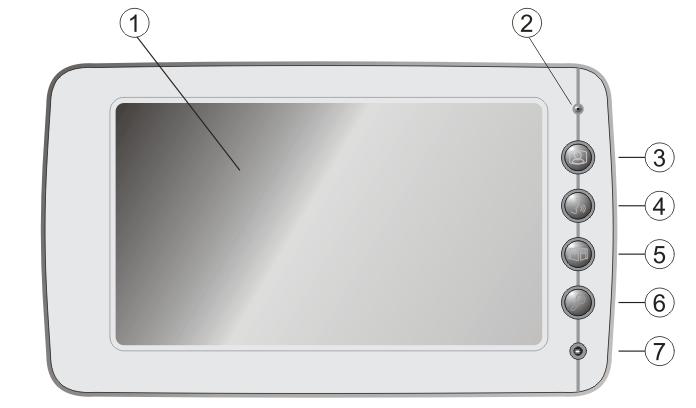

4 Popis kamery: 1) Objektiv, 2) IR dioda 3) Reproduktor 4) Tlačítko zvonku 5) Místo pro jmenovku 6) Mikrofon 7) Čtečka pro čipy Popis LCD panelu: 1) Displej 2) Mikrofon 3) Tlačítko pro aktivaci náhledu kamery 4) Přijetí hovoru a interkom (po stisknutí a podržení po dobu 2 sekund),čili hlasové spojení mezi dvěma panely uvnitř budovy 5) Otevření brány 6) Otevření elektrického zámku dveří 7) LED dioda 8) Připojení napájení 9) Porty 1,2 pro první kameru a 3,4 pro druhou kameru (porty 5,6,7,8 nejsou aktivní) 10) Reproduktor 11) Nastavení vyzvánění 12) Nastavení jasu 13) Nastavení kontrastu 14) Nastavte hlasitost vyzvánění

5 Technické údaje instalace: Maximální vzdálenost mezi panelem a fotoaparátem je 100 metrů. Doporučený průřez kabelu 2 x 0,75 mm až do vzdálenosti 25 metrů a 2 x 1,5 mm pro větší vzdálenosti. Maximální počet spolupracujících kamer a panelů - 2 kamery a 2 LCD panely. Intercom: Možnost mluvit mezi dvěma panely uvnitř budovy. Připojení interkomu se provádí stisknutím a přidržením tlačítka na 2 sekundy. na displeji se zobrazí ikona, ke zvednutí hovoru dojde stisknutím tlačítka na druhém displeji. Nastavení fotoaparátů v nabídce panelu LCD: Stisknutím a podržením tlačítka slovo "0". Stisknutím tlačítka na panelu LCD na 2 sekundy se na displeji zobrazí přidáte aktuálně připojenou kameru jako CAM1. Na displeji se objeví "0:01". Stisknutím tlačítka přidáte aktuálně připojenou kameru jako CAM2. Na displeji se objeví "0:02". Pozor, při přiřazení kamer jako CAM1 a CAM2 musíme kamery připojit najednou k panelu. Pokud máme pouze jednu kameru, nastavíme ji jako CAM1. Po nastavení fotoaparátů jako CAM1 a CAM2 můžete stisknutím tlačítka aktivovat obraz z kamery do panelu LCD. Opětovným stisknutím tlačítka kameru 2. přepnete obraz na Nastavení hodin: Stisknutím a podržením tlačítka na 2 sekundy se na displeji zobrazí číslice "0:00". Pomocí tlačítka vyberte číslo, které chcete změnit. Číslo se změní tlačítkem. Potvrzujeme nastavení času tlačítkem. Pokud nechcete, aby se hodiny zobrazovaly na panelu, můžete jej vypnout stisknutím a přidržením po dobu několika vteřin a poté stisknutím tlačítka. Bezkontaktní čtečka: Maximální počet čipů je 10. Zelený čip se používá k přidání modrých čipů (čipy uživatele). Červený čip se používá k odstranění všech kódovaných modrých čipů z kamery. Kódování čipů: Aplikujeme a držíme zelený čip na snímači kamery. Kamera vydává pulsní zvuk.

6 Když uslyšíme zvuk "di-di", připojíme a držíme modrý čip, dokud neuslyšíme zvuk "di". Čip byl kódován. Po jeho použití můžete také slyšet zvuk relé v kameře. Kódujeme další čipy podle stejného principu. Za prvé, zelené čipy později jiné modré. Odstranění čipů z paměti kamery: Do čtečky fotoaparátu aplikujeme červený čip a držíme jej. Po zaznění zvuku "di-di" byly všechny čipy vymazány z paměti kamery. Otevření brány: Aplikujeme kódovanou modrou tabletu do čtečky v kameře. Zvuk "di-di" potvrzuje otevření brány. Zvuk "di-di-di" znamená, že čip není nakódován. POZOR! Přístroj má možnost ovládat modrým čipem zámek (výstupy ze zadní části fotoaparátu 3.4) i bránu (výstupy na zadní straně fotoaparátu 5.6). Pokud vyberete ovládací prvek brány, když se kódovaný čip zavře k čtečce, napětí na elektrickém úderu se objeví na výstupech 3.4 a kamera se otevře. Pokud zvolíme řízení brány poté, co se kódovaný čip uzavře na výstupní čtečku 5,6, budou kamery zkratovány (relé se zapne) a brána se otevře. Nastavení integrovaného ovládání: po dobu 2 sekund stiskněte a podržte tlačítko na panelu LCD. Na displeji se zobrazí: 1 Pak stiskněte tlačítko. Na displeji se objeví slovo "0:04", což znamená, že po aplikaci čipu na čtečku se otevřou dveře. Nastavení ovládání brány. Stiskněte a podržte tlačítko na panelu LCD po dobu 2 sekund. Na displeji se zobrazí: 1 Pak stiskněte tlačítko. Na displeji se objeví "0:03", což znamená, že při aplikaci modrého čipu se brána otevře. kamera: pixelů barvy - IR iluminátor 0,1 Lux - Úhel pohledu 92 stupňů - Přepínání brány a brány - Pracovní teplota -20 až +50 stupňů Celsia - Rozměry se štítkem 16x12x3,7cm - Vestavěná bezdrátová čtečka LCD panel: - Rozlišení 1024x600 pixelů - Interkom

7 - 30 sekund vyzváněcí doby - Doba náhledu 30 sekund - Délka interkomu 60 sekund - Rozměry 20,8x12x2,2cm - 17VDC 1400mA napájení Přístroj je určen k instalaci samostatně.
