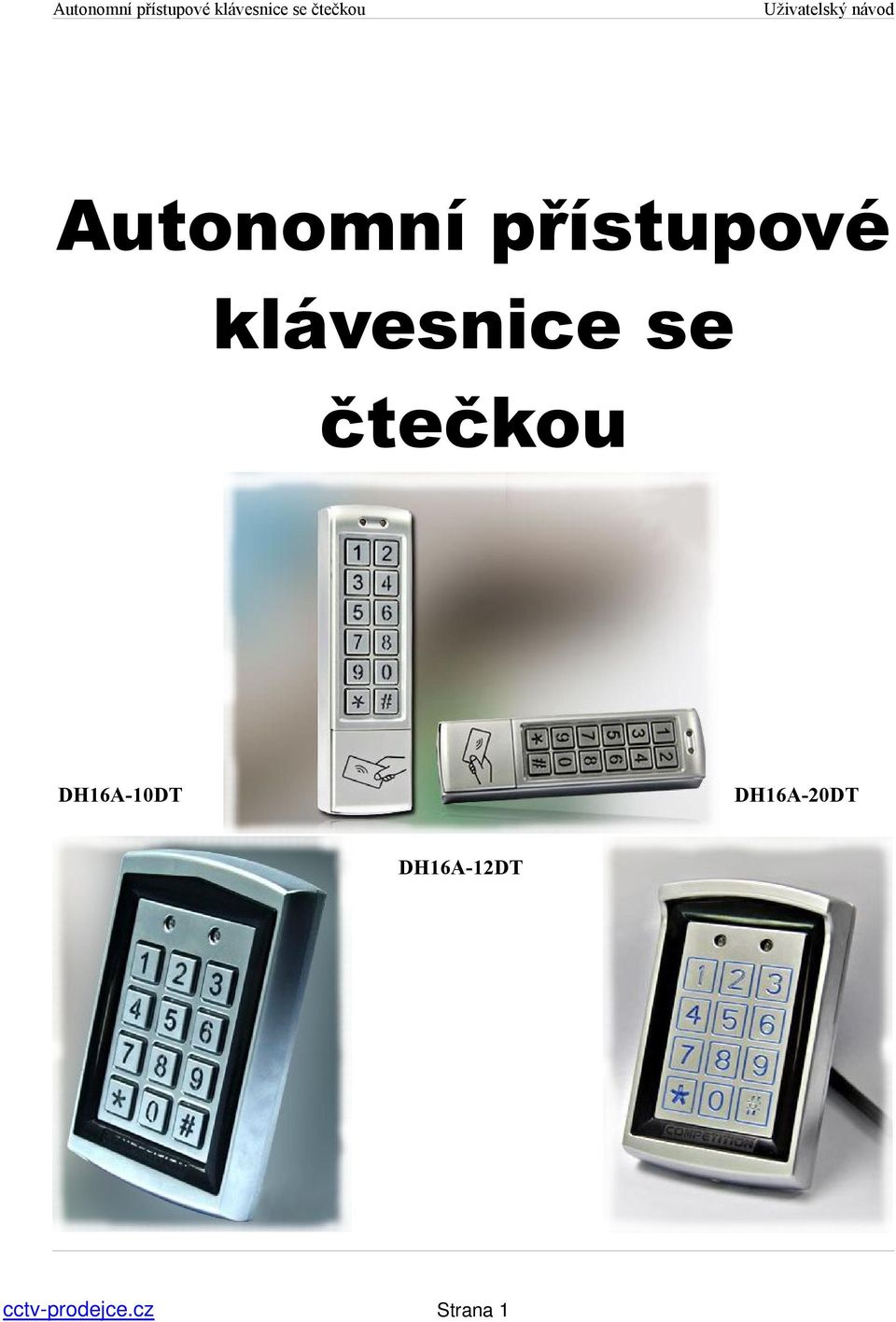

1 Autonomní přístupové klávesnice se čtečkou DH16A-10DT DH16A-20DT DH16A-12DT Strana 1

2 Obsah DH16A-10DT...3 Specifikace...3 DH16A-20DT...4 Specifikace...4 Instalace DH16A-10DT, DH16A-20DT...5 Zapojení...6 DH16A-12DT...7 Specifikace...7 Instalace...8 Zapojení...8 Operace...9 Nastavení módu přístupu pouze karta...9 Nastavení módu přístupu Karta nebo kód...9 Nastavení módu přístupu Karta a kód...9 Přidání karty a kódu uživatele (ZONE 1)...9 Přidání karty nebo kódu uživatele (ZONE 2)...10 Nastavení doby sepnutí relé ZONE Nastavení doby sepnutí relé ZONE Vymazání všech karet a kódů uživatel, reset na tovární hodnoty...10 Změna MASTER kódu...11 Reset zapomenutého MASTER kódu...11 Akustický poplach...11 Zapnutí/vypnutí akustického poplachu...11 Zapnutí/vypnutí funkce domovního zvonku...11 Přidání MASTER karty (pouze pro ZONE 1)...12 Použití MASTER karty pro vstup do programovacího módu...12 Magnet dveří...12 Poznámky...12 Popření odpovědnosti: Firma neodpovídá za jakékoliv škody, finanční ztráty či právní spory týkající se majetku či osob, vzniklé v souvislosti se správným či nesprávným použitím produktu. I přes veškerou snahu a péči při zpracování tohoto dokumentu firma nepřebírá zodpovědnost za možné chyby a omyly a následky z nich plynoucí. Vyhrazeno právo změny bez předchozího upozornění. Stav k Strana 2

3 DH16A-10DT Specifikace 1. Interní čtečka karet Emmarine 125 khz, efektivní čtecí dosah do 5 cm; 2. Membránová tlačítková klávesnice; 3. 2 relé pro ovládání (1 A / 30 V DC, 0,5 A /125 V AC) ZONE uživatel s kódem nebo/a kartou; ZONE 2 10 uživatel s kódem nebo kartou; 4. Kombinace přístupu: karta, kód, kód nebo karta, kód a karta; 5. Možnost připojení 2 odchodových tlačítek REX; 6. Krytí IP65; 7. Možnost nastavení doby sepnutí relé sekund; Provozní podmínky: teplota -20 C až 50 C, relativní vlhkost do 95% Elektrická specifikace: Napájení: V DC Odběr proudu: do 50 ma v klidu, do 70 ma max. Strana 3

4 DH16A-20DT Specifikace 1. Interní čtečka karet Emmarine 125 khz, efektivní čtecí vzdálenost do 5 cm; 2. Klávesnice s piezoelektrickými klávesami; 3. 2 relé pro ovládání (1 A / 30 V DC, 0,5 A /125 V AC) ZONE uživatel s kódem nebo/a kartou; ZONE 2 10 uživatel s kódem nebo kartou; 4. Kombinace přístupu: karta, kód, kód nebo karta, kód a karta; 5. Možnost připojení 2 odchodových tlačítek REX; 6. Krytí IP65; 7. Možnost nastavení doby sepnutí relé sekund; Provozní podmínky: teplota -20 C až 50 C, relativní vlhkost do 95% Elektrická specifikace: Napájení: V DC Odběr proudu: do 50 ma v klidu, do 70 ma max. Strana 4

5 Instalace DH16A-10DT, DH16A-20DT Strana 5

6 Zapojení Strana 6

7 DH16A-12DT Specifikace 8. Interní čtečka karet Emmarine 125 khz, efektivní čtecí dosah do 5 cm; 9. Membránová tlačítková klávesnice; relé pro ovládání (1 A / 30 V DC, 0,5 A /125 V AC) ZONE uživatel s kódem nebo/a kartou; ZONE 2 10 uživatel s kódem nebo kartou; 11. Kombinace přístupu: karta, kód, kód nebo karta, kód a karta; 12. Možnost připojení 2 odchodových tlačítek REX; 13. Krytí IP65; 14. Možnost nastavení doby sepnutí relé sekund; Provozní podmínky: teplota -20 C až 50 C, relativní vlhkost do 95% Elektrická specifikace: Napájení: V DC Odběr proudu: do 60 ma v klidu, do 80 ma max. Strana 7

8 Instalace Zapojení Strana 8

9 Operace Je možné ovládat dvě relé zámků (ZONE 1, ZONE 2). Pro ZONE 1 je možné naprogramovat až 1000 přístupových kódů ( ), pro ZONE 2 maximálně 10 přístupových kódů (00 09). Každý uživatel musí mít jedinečný přístupový kód. Továrně přednastavený MASTER kód je Pro vstup do programovacího módu zadejte MASTER kód dvakrát ( ), indikátor módu klávesnice bude svítit žlutě. Při nečinnosti déle než 30 sekund je programovací mód automaticky ukončen. Každé číslo kódu musí být zadáno do 5 sekund po předchozím, jinak je vkládání přerušeno. Nastavení módu přístupu pouze karta. 2. Stiskněte klávesy Hvězdička a 0, indikátor programovacího módu bude žlutě blikat. 3. Stiskněte 2x po sobě klávesu 0, delší pípnutí potvrdí přijetí volby, indikátor bude nepřerušovaně svítit žlutě. Nastavení módu přístupu Karta nebo kód. 2. Stiskněte klávesy Hvězdička a 0, indikátor programovacího módu bude žlutě blikat. 3. Stiskněte klávesy 0 a 1, delší pípnutí potvrdí přijetí volby, indikátor bude nepřerušovaně svítit žlutě. Nastavení módu přístupu Karta a kód. 2. Stiskněte klávesy Hvězdička a 0, indikátor programovacího módu bude žlutě blikat. 3. Stiskněte klávesy 0 a 2, delší pípnutí potvrdí přijetí volby, indikátor bude nepřerušovaně svítit žlutě. Přidání karty a kódu uživatele (ZONE 1) 2. Číselnými klávesami zadejte číslo uživatele od 000 do 999, indikátor módu bude žlutě blikat. Svítí-li indikátor dveří zeleně, je možné vkládat data, svítí-li červeně, data uživatele již existují. Pro smazání dat uživatele stiskněte 2x klávesu Hvězdička. 3. Načtěte kartu přiložením ke čtečce a následně zadejte 4 místný kód uživatele. Dlouhé pípnutí indikuje přijetí dat. Strana 9

10 Přidání karty nebo kódu uživatele (ZONE 2) 2. Stiskněte klávesy Hvězdička a 4, indikátor módu bude žlutě blikat. 3. Zadejte číslo uživatele v rozsahu Svítí-li indikátor dveří zeleně, je možné vkládat data, svítí-li červeně, data uživatele již existují. Pro smazání dat uživatele stiskněte 2x klávesu Hvězdička. 4. Načtěte kartu přiložením ke čtečce nebo zadejte 4 místný kód uživatele. Dlouhé pípnutí indikuje přijetí dat. 5. Stiskněte klávesu Křížek pro ukončení programovacího módu. Nastavení doby sepnutí relé ZONE 1 2. Stiskněte klávesy Hvězdička a 1, indikátor módu bude žlutě blikat. 3. Zadejte požadovaný čas sepnutí relé stiskem číselných kláves (např. stisk kláves 0 a 5 zadá dobu sepnutí 5 sec), klávesnice krátce pípne a indikátor bude svítit nepřerušovaně žlutě. Poznámka: Zadáním času 00 bude prvním zadáním platného kódu relé sepnuto, následujícím zadáním platného kódu bude relé rozepnuto. Nastavení doby sepnutí relé ZONE 2 2. Stiskněte klávesy Hvězdička a 5, indikátor módu bude žlutě blikat. 3. Zadejte požadovaný čas sepnutí relé stiskem číselných kláves (např. stisk kláves 0 a 5 zadá dobu sepnutí 5 sec), klávesnice krátce pípne a indikátor bude svítit nepřerušovaně žlutě. Poznámka: Zadáním času 00 bude prvním zadáním platného kódu relé sepnuto, následujícím zadáním platného kódu bude relé rozepnuto. Vymazání všech karet a kódů uživatel, reset na tovární hodnoty 2. Stiskněte klávesy Hvězdička a 8, indikátor módu bude žlutě blikat. 3. Stiskněte 2x po sobě klávesu 8, klávesnice opakovaně pípne a indikátor bude nepřerušovaně svítit žlutě. Uživatelské kódy a karty jsou vymazány. nebo Stiskněte 2x po sobě klávesu 9, klávesnice dlouze pípne a oba indikátory budou nepřerušovaně svítit žlutě, po ukončení operace klávesnice dlouze pípne a indikátor módu červeně zabliká. Všechna nastavení jsou na továrních hodnotách, data uživatel jsou zachována. Strana 10

11 Změna MASTER kódu 2. Stiskněte klávesy Hvězdička a 3, indikátor módu bude žlutě blikat. 3. Zadejte nový MASTER kód 2x po sobě. Klávesnice krátce pípne pro potvrzení. Reset zapomenutého MASTER kódu 1. Vypněte napájení čtečky. 2. Zapněte napájení a podržte stisknutou klávesu Křížek asi na 3 sekundy. Klávesnice dlouze pípne, MASTER kód je resetován na hodnotu Akustický poplach Bzučák bude nepřetržitě znít je-li fotoelektrický senzor klávesnice (tamper) je exponován světlem. Bzučák bude vypnut v následujících případech: automaticky po 60 sekundách klidu; zadáním MASTER kódu; ukončení expozice senzoru. Zapnutí/vypnutí akustického poplachu 2. Stiskněte klávesy Hvězdička a 6, indikátor módu bude žlutě blikat. 3. Stiskněte klávesy 0 a 1, klávesnice dlouze pípne a indikátor módu trvale svítí žlutě. Akustický poplach (tamper) je vypnut. nebo Stiskněte klávesy 0 a 2, klávesnice dlouze pípne a indikátor módu trvale svítí žlutě. Akustický poplach (tamper) je zapnut. Zapnutí/vypnutí funkce domovního zvonku Relé ZONE 2 je možné nastavit pro použití klávesy Hvězdička jako tlačítka domácího zvonku. Krátkým stiskem klávesy je možné aktivovat domovní zvonek. Je-li nastavena aktivní funkce domovního zvonku, není možné ovládat zámek dveří ZONE 2 přístupovými kódy. 2. Stiskněte klávesy Hvězdička a 2, indikátor módu bude žlutě blikat. 3. Stiskněte klávesy 0 a 1, klávesnice dlouze pípne a indikátor módu trvale svítí žlutě. Funkce domovního zvonku je vypnuta. nebo Stiskněte klávesy 0 a 2, klávesnice dlouze pípne a indikátor módu trvale svítí žlutě. Funkce domovního zvonku je zapnuta. Strana 11

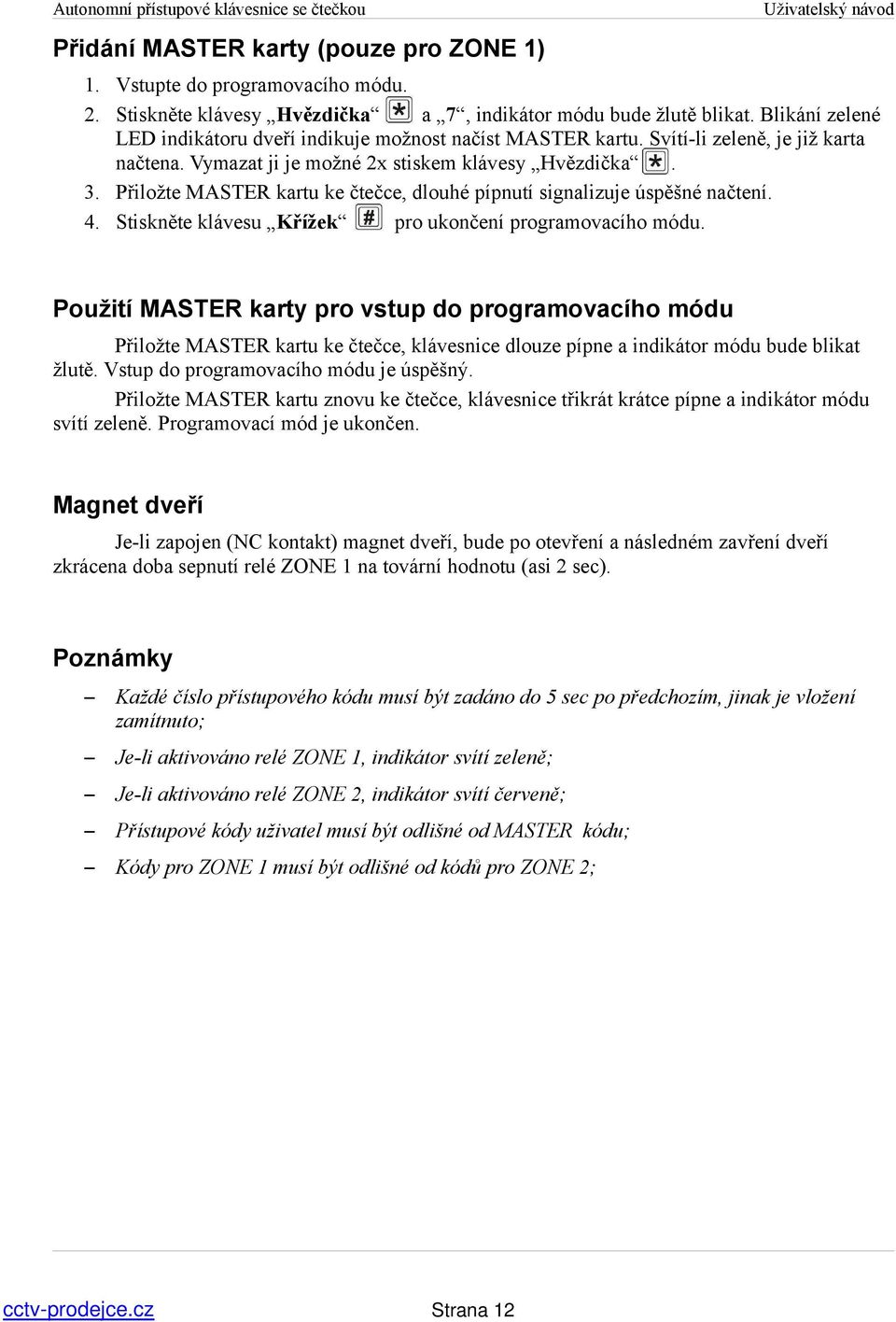

12 Přidání MASTER karty (pouze pro ZONE 1) 2. Stiskněte klávesy Hvězdička a 7, indikátor módu bude žlutě blikat. Blikání zelené LED indikátoru dveří indikuje možnost načíst MASTER kartu. Svítí-li zeleně, je již karta načtena. Vymazat ji je možné 2x stiskem klávesy Hvězdička. 3. Přiložte MASTER kartu ke čtečce, dlouhé pípnutí signalizuje úspěšné načtení. Použití MASTER karty pro vstup do programovacího módu Přiložte MASTER kartu ke čtečce, klávesnice dlouze pípne a indikátor módu bude blikat žlutě. Vstup do programovacího módu je úspěšný. Přiložte MASTER kartu znovu ke čtečce, klávesnice třikrát krátce pípne a indikátor módu svítí zeleně. Programovací mód je ukončen. Magnet dveří Je-li zapojen (NC kontakt) magnet dveří, bude po otevření a následném zavření dveří zkrácena doba sepnutí relé ZONE 1 na tovární hodnotu (asi 2 sec). Poznámky Každé číslo přístupového kódu musí být zadáno do 5 sec po předchozím, jinak je vložení zamítnuto; Je-li aktivováno relé ZONE 1, indikátor svítí zeleně; Je-li aktivováno relé ZONE 2, indikátor svítí červeně; Přístupové kódy uživatel musí být odlišné od MASTER kódu; Kódy pro ZONE 1 musí být odlišné od kódů pro ZONE 2; Strana 12
