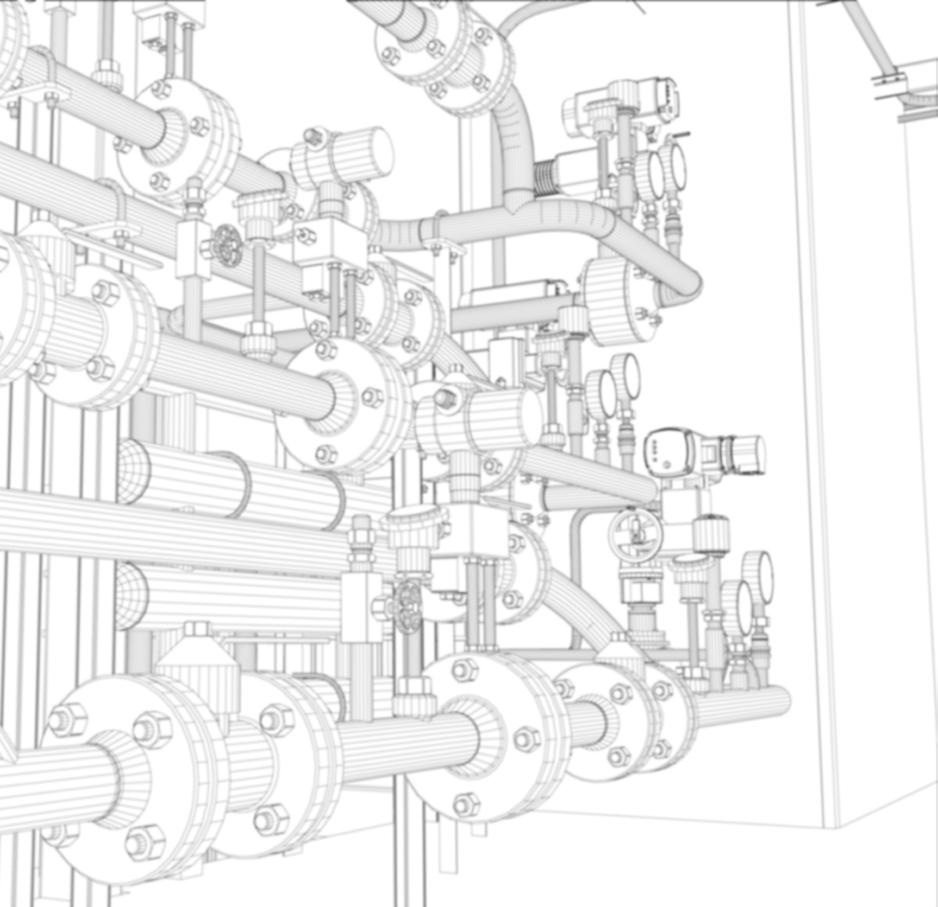

1 ATMOS vývoj ATMOS vývoj s.r.o. soukromá výzkumná organizace konstrukční práce zkušební stendy prototypy a ověřovací série měření a regulace pneumatické systémy výpočty MKP návrhy tlakových zařízení pevnostní výpočty výpočty zvedacích zařízení výroba prototypů vlastní vybavená zkušebna Kontakt: ATMOS vývoj s.r.o. Plzeňská Chrást info@atmosvyvoj.cz tel

2 Portable Screw Compressor PDP190 PDP190 EUROPEAN UNION European Regional Development Fund Operational Programme Enterprise and Innovations for Competitiveness e n o y enough air for ever

3 Portable Screw Compressor PDP190 Our Industrial tradition is the cornerstone on which we have built our company. Atmos has been engaged in engineering and production of compressors for more than 110 years. The first compresors which left the assembly line were powered by diesel engines in Since then, many generations of air compressors have been developed and the experience with the design, manufacture and primarily operation has been incorporated into a mobile compressor for demanding applications. ATMOS Chrást has more than 40 years of experience with design and dimensioning. Heart of a mobile compressor Robust compression unit Guaranteed durability and reliability High energy efficiency Optimally sized engine Driven by 6cylinder engine Sufficient power reserve Low fuel consumption Robust engine Control unit the core of the aggregate is the PDP190 control unit optimal and errorfree operation of the machine intuitive digital display with simple control displays the operational status of the compressor: temperature and pressure values in the circuit of a screw compressor temperature and pressure values in the engine circuit engine speed (required and actual) service intervals fuel level in the tank battery voltage nonstandard conditions history smooth start of the aggregate without excessive vibration remote machine control Machine for extreme conditions weight under 3500 kg thanks to the innovative engineering design uniaxial undercarriage for easy manoeuvrability in confined spaces Easily manoeuvrable machine highest quality components used for the machine construction corrosionresistant body protected by powder baked enamel coated on cataphoretic treated sheet heavy duty filter cooling for extreme temperature

4 Technical parameters Rated air delivery Overpressure Engine Weight Rated power Engine speed load/offload PDP190 [m 3 /min] 24,8 / 21,3 / 19 / 17,2 [cfm] 875 / 750 / 680 / 660 [bar] 8,6 / 10 / 12 / 14 [psi] 125 / 150 / 175 / 200 Perkins 1106DE70TA [kg] 3490 [kw] 186 [rpm] 2200/1350 Optional accessories A rich variety of undercarriages including the version on skid Aftercooler with effective filtration and drain of condensate Additional preheat of the diesel engine for starts at low temperatures Spark arrestor and chalwyn valve PDP190 Robust compression unit with high energy efficiency Low consumption of fuel due to the innovative design of the control unit and control Low weight and easy manoeuvrability on the workplace Complete proposal of optional accessories needed Optimum access to all service points Excellent serviceability Body of the machine allows a very convenient service access from all sides (including from above). Of particular importance is therefore the possibility of easy maintenance of the highperformance coolers that require regular maintenance in dusty environments. The fuel tank provides the necessary amount of fuel to work for one full shift without interruption. ATMOS CHRÁST s.r.o, Plzeňská 149, Chrást, Czech Republic Phone: info@atmoschrast.cz

5 Pojízdné kompresory PDP, PDK 2 5 m 3 /min Przewoźne sprężarki serii PDP i PDK 2 5 m 3 /min PDP15 PDP20 PDP28 PDK33 PDP35 enough air for everyone EUROPEAN UNION European Regional Development Fund Operational Programme Enterprise and Innovations for Competitiveness

6 Tradice ve výrobě Navženo pro extrémní podmínky Motory Průmyslová tradice je základním prvkem, na kterém stavíme. Strojírenská výroba v naší továrně probíhá již více než 110 let a první kompresor ATMOS poháněný naftovým motorem sjel z výrobní linky roku mrazy v sibiřské tundře start i při extrémně nízkých teplotách ( 42 C) díky nově vyvinutým technologiím korozivní prostředí přímořských oblastí Jižní Ameriky extrémní teploty arabského poloostrova speciálně dimenzované filtry pro prašné prostředí dieselové motory renomovaných značek prověřená globální servisní síť výjimečná životnost kompresorů díky dostatečné výkonové rezervě motorů Tradycja w produkowaniu Doświadczenie w produkcji jest fundamentem, na którym budujemy. Produkcja w fabryce działa już od ponad 110 lat. Pierwsze sprężarki Atmos z silnikiem wysokoprężnym zjechały z linii produkcyjnej 1955 roku. Zaprojektowano do pracy w ekstremalych warunkach mrozy w syberyjskiej tundrze start nawet w bardzo niskich temperaturach ( 42 C), dzięki nowo Vlastní šroubové bloky Silniki silniki wysokoprężne renomowanych marek sprawdzona globalna sieć usług serwis wyjątkowa trwałość sprężarek poprzez wystarczające rezerwy mocy silników opracowanych technologii żrące środowiska obszarów przybrzeżnych Ameryki Południowej ekstremalne ciepło na Półwyspie Arabskim specjalnie filtry do zapylonych środowisk šroubový blok klíčovým prvkem každého pojízdného kompresoru výroba vlastních šroubových bloků déle než 30 let přesnost výroby v řádu tisícin milimetru výjimečná kvalita díky špičkovým obráběcím strojům a zařízením kontrolujícím přesnost výroby Własne bloki śrubowe produkcjia blok śrubowy jest kluczowym element każdej sprężarce przewoźnej produkcja bloków śrubowych ponad 30 lat dokładność produkcji rzędu tysięcznych części milimetra wyjątkowa, jakość dzięki nowemu centrum obróbczemu Pojízdné kompresory PDP, PDK 2 5 m3/min Przewoźne sprężarki serii PDP i PDK 2 5 m3/min Řídicí systém Volitelné příslušenství řídicí systém koordinuje otáčky motoru s řízením kompresoru dle množství odebíraného vzduchu maximální optimalizace výkonu, nízká spotřeba paliva univerzální charakter výrobků široká paleta volitelných a přídavných zařízení System kontroli system kontroli koordynowanie prędkości obrotowej silnika sprężarki Dodatkowe wyposarzenie uniwersalny charakter produktów szeroka gama wyposażenia opcjonalnego i dodatkowego w zależności od ilości powietrza maksymalna optymalizacja wydajności, niskie zużycie paliwa e n o y enough air for ever

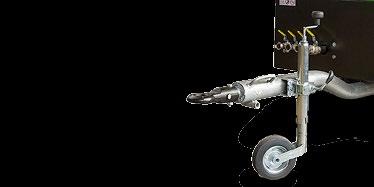

7 Volitelné příslušenství Naše kompresory mají různé verze podvozků: pevný nebržděný, stavitelný nebržděný, pevný bržděný, stavitelný bržděný a skid. Dodatkowe wyposarzenie Nasze sprężarki mają różne opcje podwozia: dyszel sztywny bez hamulca, dyszel regulowany bez hamulca, dyszel sztywny z hamulcem, dyszel regulowany z hamulcem, na płozach. PDP15 PDP20 PDK33 CE PDP28 PDK33 PDP35 olejovač / naolejacz dochlazovač / chłodnica powietrza zimní výbava / pakiet zimowy HA verze / praca w wysokich temperaturach 6 kva vestavěný generátor / 6 kva generator pradu 7 kva vestavěný generátor / 7 kva generator pradu oko na oji / zaczep oczkowy koule na oji / zaczep kulowy standard standard standard standard standard standard speciální barva / specjalny kolor lapač jisker / łapacz iskier filtr pevných částic / filtr czastek stałych DPF hadicový buben / bęben do zwijania węża 10 bar verze / 10barowa wersia 12 bar verze / 12barowa wersia Technické parametry Dane techniczne jmenovitá výkonnost wydatek powietrza przy nominalnym ciśnieniu [m 3 /min] [м³/мин] PDP15 PDP20 PDK33 CE PDP28 PDK33 PDP35 2 2,9 / 2,5 4 / 3,1 / 2,5 4,4 / 3,5 / 2,9 5 / 3,8 / 3,2 5 / 4 / 3,2 [cfm] / / 110 / / 124 / / 135 / / 141 / 113 výtlačný přetlak dopuszczalne ciśnienie robocze [bar] [бар] 7 7 / / 10 / / 10 / 12 [psi] / / 150 / / 150 / / 150 / / 150 / 175 typ motoru silnik váha masa jmenovitý výkon moc przy prędkości znamionowej jmenovité otáčky maksymalne obroty silnika [kg] [кг] [kw] [кв] Perkins 403D07 Perkins 403D11 Kubota V1505T Perkins 404D22 Kubota V1505T Perkins 404D ,3 21, , ,7 [rpm] ATMOS CHRÁST s.r.o, Plzeňská 149, Chrást, Czech Republic Phone: info@atmoschrast.cz

8 Pojízdné kompresory PDP, PDK 5 11 m 3 /min Przewoźne sprężarki serii PDP i PDK 5 11 m 3 /min PDK33 PDP35 PDK60 PDP65 PDP95 PDP100 enough air for everyone EUROPEAN UNION European Regional Development Fund Operational Programme Enterprise and Innovations for Competitiveness

9 Tradice ve výrobě Průmyslová tradice je základním prvkem, na kterém stavíme. Strojírenská výroba v naší továrně probíhá již více než 110 let a první kompresor ATMOS poháněný naftovým motorem sjel z výrobní linky roku Tradycja w produkowaniu Doświadczenie w produkcji jest fundamentem, na którym budujemy. Produkcja w fabryce działa już od ponad 110 lat. Pierwsze sprężarki Atmos z silnikiem wysokoprężnym zjechały z linii produkcyjnej 1955 roku. Vlastní šroubové bloky šroubový blok klíčovým prvkem každého pojízdného kompresoru výroba vlastních šroubových bloků déle než 30 let přesnost výroby v řádu tisícin milimetru výjimečná kvalita díky špičkovým obráběcím strojům a zařízením kontrolujícím přesnost výroby Własne bloki śrubowe produkcjia blok śrubowy jest kluczowym element każdej sprężarce przewoźnej produkcja bloków śrubowych ponad 30 lat dokładność produkcji rzędu tysięcznych części milimetra wyjątkowa, jakość dzięki nowemu centrum obróbczemu Navženo pro extrémní podmínky mrazy v sibiřské tundře start i při extrémně nízkých teplotách ( 42 C) díky nově vyvinutým technologiím korozivní prostředí přímořských oblastí Jižní Ameriky extrémní teploty arabského poloostrova speciálně dimenzované filtry pro prašné prostředí Zaprojektowano do pracy w ekstremalych warunkach mrozy w syberyjskiej tundrze start nawet w bardzo niskich temperaturach ( 42 C), dzięki nowo opracowanych technologii żrące środowiska obszarów przybrzeżnych Ameryki Południowej ekstremalne ciepło na Półwyspie Arabskim specjalnie filtry do zapylonych środowisk Motory dieselové motory renomovaných značek prověřená globální servisní síť výjimečná životnost kompresorů díky dostatečné výkonové rezervě motorů Silniki silniki wysokoprężne renomowanych marek sprawdzona globalna sieć usług serwis wyjątkowa trwałość sprężarek poprzez wystarczające rezerwy mocy silników Pojízdné kompresory PDP, PDK 5 11 m 3 /min Przewoźne sprężarki serii PDP i PDK 5 11 m 3 /min Řídicí systém řídicí systém koordinuje otáčky motoru s řízením kompresoru dle množství odebíraného vzduchu maximální optimalizace výkonu, nízká spotřeba paliva System kontroli system kontroli koordynowanie prędkości obrotowej silnika sprężarki w zależności od ilości powietrza maksymalna optymalizacja wydajności, niskie zużycie paliwa Volitelné příslušenství univerzální charakter výrobků široká paleta volitelných a přídavných zařízení Dodatkowe wyposarzenie uniwersalny charakter produktów szeroka gama wyposażenia opcjonalnego i dodatkowego

10 Volitelné příslušenství Naše kompresory mají různé verze podvozků: pevný nebržděný, stavitelný nebržděný, pevný bržděný, stavitelný bržděný a skid. Dodatkowe wyposarzenie Nasze sprężarki mają różne opcje podwozia: dyszel sztywny bez hamulca, dyszel regulowany bez hamulca, dyszel sztywny z hamulcem, dyszel regulowany z hamulcem, na płozach. PDK33 PDP35 PDK65 PDP65 PDP95 PDP100 olejovač / naolejacz dochlazovač / chłodnica powietrza zimní výbava / pakiet zimowy HA verze / praca w wysokich temperaturach 6 kva vestavěný generátor / 6 kva generator pradu 7 kva vestavěný generátor / 7 kva generator pradu oko na oji / zaczep oczkowy standard standard standard standard standard standard koule na oji / zaczep kulowy speciální barva / specjalny kolor lapač jisker / łapacz iskier filtr pevných částic / filtr czastek stałych DPF hadicový buben / bęben do zwijania węża 10 bar verze / 10barowa wersia 12 bar verze / 12barowa wersia 14 bar verze / 12barowa wersia Technické parametry Dane techniczne jmenovitá výkonnost wydatek powietrza przy nominalnym ciśnieniu [m3/min] [м³/мин] PDK33 PDP35 PDK65 PDP65 PDP95 PDP100 5 / 3,8 / 3,2 5 / 4 / 3,2 7 / 6,3 / 5,8 7 / 6,3 / 5,8 11 / 9,8 / 8,8 10 [cfm] 175 / 135 / / 141 / / 222 / / 222 / / 346 / výtlačný přetlak dopuszczalne ciśnienie robocze [bar] [бар] 7 / 10 / 12 7 / 10 / 12 7 / 10 / 12 7 / 10 / 12 7 / 10 / [psi] 102 / 150 / / 150 / / 150 / / 150 / / 150 / typ motoru silnik váha masa jmenovitý výkon moc przy prędkości znamionowej jmenovité otáčky maksymalne obroty silnika [kg] [кг] [kw] [кв] Kubota V1505T Perkins 404D22 Kubota V3300 Perkins 1104A44T Perkins 1104A44T Perkins 1104DE44TA ,7 54, [rpm] ATMOS CHRÁST s.r.o, Plzeňská 149, Chrást, Czech Republic Phone: info@atmoschrast.cz

11 kompresory ALBERT Šroubové kompresory EUROPEAN UNION EUROPEAN REGIONAL DEVELOPMENT FUND INVESTMENT IN YOUR FUTURE Dostatek vzduchu pro každého.

12 kompresory ALBERT Albert Direct Drive Přímé spojení šroubového bloku a elektromotoru Řada šroubových kompresorů Albert s modely E.30, E.40, E.50, E.5010, E.65, E.95 využívá přímého, průmyslovým vzorem chráněného spojení šroubového bloku s elektromotorem, čímž je dosaženo maximální možné efektivity přenosu hnací síly. Albert Direct Drive Albert E.30 Pomaloběžný šroubový blok B 100 vlastní výroby Nízké energetické ztráty při přenosu hnací síly společně s použitím výkonného šroubového bloku B100 vlastní výroby zajišťují u kompresorů Albert direct drive vysoký stupeň účinnosti a výkonnosti. Technologické řešení nízkootáčkového bloku jako součásti soustrojí, která patří k nejexponovanějším, zároveň přispívá k dlouhé životnosti celého stroje. Rychlost otáčení šroubového bloku je ve srovnání s ostatními kompresory dané kategorie výrazně nižší. Automatický provoz a snadný přístup Plně automatický provoz a snadný přístup k celému zařízení přinášejí uživateli při obsluze či servisních pracích značný komfort a zvyšují celkovou užitnou hodnotu kompresoru. Albert E.50 Kapotáž Kompresory Albert jsou koncipovány a navrženy tak, aby pracovaly za nízké hlučnosti i bez protihlukového krytu. Pro náročné zákazníky nabízíme možnost volit mezi otevřeným a kapotovaným modelem. Albert E.95 ATMOS Care Unikátní systém ochrany proti poškození kompresoru ATMOS Care jako součást základní výbavy všech strojů. Další charakteristické znaky: energeticky úsporný systém chlazení systém snížení tvorby kondenzátu od 11 kw standardem elektronický řídící modul Airmaster S1 (u Várií na přání) kompresory 2 Albert Direct Drive

13 kompresory ALBERT Albert Řemenové Modely E.70, E.140, E.170 mohou být použity v technologických provozech s vyššími nároky na provozní přetlak tlakového vzduchu. Volba tlakových variant (8 / 10 / 13 bar) pokrývá většinu požadavků běžných technologických aplikací. Pohon za pomoci multi V řemene ve srovnání s ostatními řemenovými pohony minimalizuje servisní nároky a zefektivňuje účinnost. Výsledkem této koncepce jsou mimořádně výkonné a efektivní šroubové kompresory. Albert E.70 Albert E.140 Airmaster S1 intuitivní a přehledný, dobře čitelný displej nastavení provozního režimu včetně požadovaného tlaku nastavení varovných a havarijních provozních limitů nastavení podmínek pro start možnost dálkového monitorování a řízení provozu řízení a sledování přetlaku vzduchu zobrazení teploty oleje ukazatel intervalů údržby, motohodin, aj. Charakteristické znaky: pohon plochým multi V řemenem šroubový blok B 100 vlastní výroby nízké otáčky šroubového bloku plně automatický provoz elektronický řídící modul Airmaster S1 u modelů E.140 a E.170 ochrana proti poškození kompresoru ATMOS Care jako součást základní výbavy všech strojů u E.70 nízká hlučnosti i bez protihlukového krytu volba tlakové varianty, provozní přetlak max 13 bar energeticky úsporný systém chlazení Albert E.170 kompresory 3 Albert Řemenové

14 kompresory ALBERT Albert kompresory s frekvenčním měničem Výhody a přednosti: SPOJITÁ REGULACE PROVOZU stroje optimálně řídí výkonnost kompresoru (plynulou změnou otáček) v závislosti na odebíraném množství stlačeného vzduchu. Se snižující se spotřebou vzduchu se také, oproti ostatním dostupným kompresorům dané třídy, snižuje spotřeba elektrické energie. Jinak řečeno: ALBERT E. VARIO DODÁVÁ VŽDY PŘESNĚ TOLIK VZDUCHU, KOLIK POTŘEBUJETE ENERGIE JE OPTIMÁLNĚ VYUŽITA. Použitím PŘÍMÉHO SPOJENÍ ŠROUBOVÉHO BLOKU S ELEKTROMOTOREM je odstraněna řada starostí (časté nároky na servis či údržbu výměna, dopínání) projevujících se u klínových řemenů. TLAK V SYSTÉMU ROZVODU JE UDRŽOVÁN NA KONSTANTNÍ A POŽADOVANÉ HODNOTĚ nedochází k stlačování na vyšší tlak, jako tomu bývá u tradičních kompresorů. (S rostoucím tlakem vzduchu diametrálně roste spotřeba elektrické energie.) VARIO NEBĚŽÍ ZBYTEČNĚ NAPRÁZDNO, což bývá důvodem nižší energetické účinnosti klasických kompresorů. KOMPRESORU POSTAČÍ MENŠÍ OBJEM TLAKOVÉ NÁDOBY, protože nemusí oproti tradičním kompresorům využívat nezbytné rezervy vzduchu a současně umí efektivně pracovat s objemovou zásobou vzduchu obsažené v tlakovém rozvodu, čímž SNIŽUJE NÁKLADY NA INSTALACI KOMPRESOROVÉ STANICE. SOUSTROJÍ ALBERT E. VARIO JE MÉNĚ ZATĚŽOVÁNO OPAKOVANÝMI STARTY, neboť všechny změny otáčení i regulace probíhají plynule a tedy šetrněji k zařízení, než je tomu u skokových změn u klasických kompresorů. SOFT START nezatěžuje elektrickou síť proudovými špičkami při startu elektrického motoru. Zvláště pro menší firmy je tato charakteristika nespornou výhodou, neboť jim spoří náklady na elektrickou instalaci. Možnost volby z různých tlakových variant 6 10 barů poskytuje pokrytí většiny technologických požadavků našich zákazníků. Snížením počtu pohyblivých komponent je dosaženo vyšší spolehlivosti. Energetická úspora při zatížení Energetická úspora za dobu životnosti % Úspory dosažené za dobu životnosti 22% ÚSPORA náklady na energii servisní náklady Běžný kompresor Albert E. pořizovací náklady Frekvenční měnič: rozbíhá motor soft start určuje otáčky v závislosti na odběru vzduchu uvádí počet Mth, napětí, pracovní frekvenci sleduje intervaly údržby (pouze FC 302) VLT 2800 FC 302 Charakteristické znaky: modely E.80, E.100, E.120, E.150, E.220 šroubový blok B 100 vlastní výroby redukuje množství odebírané energie nízké otáčky šroubového bloku plně automatický provoz ochrana proti poškození kompresoru ATMOS Care jako součást základní výbavy všech strojů ochrana proti přefázování energeticky úsporný systém chlazení Albert E220 kompresory 4 Albert

15 kompresory ALBERT TECHNICKÉ ÚDAJE Provedení / Typ pohon E.30 E.40 E.50 E.5010 E.65 E.70 E.80 E.95 Direct Drive Direct Drive Direct Drive Direct Drive Direct Drive Řemenové Direct Drive E.100 E.120 E.140 E.150 E.170 E.220 Řemenové Řemenové max. přetlak (bar) výkonnost (m³/min) výkon motoru (kw) /12 8/10/ /10/ /10/ ,4 0,5 0,87 0,85 1 1,15/0,9/0,8 0,51,5 1,6 0,571,85 0,952,25 2,7/2,3/2,0 0,902,36 2,9/2,7/2,4 0,93, ,5 5,5 7,5 7,5 7, ,5 20 jmen. otáčky (1/min) /1540 / /3644 / /4088 / hlučnost (db [A]) výpustné kohouty objem vzdušníku (l) *64/69 *64/ G 1/2" I G 1/2" I G 1/2" I G 1/2" I G 1/2" I G 1/2" I G 1/2" I G 3/4" I G 1/2" I G 3/4" I G 3/4" I G 3/4" I G 3/4" I G 3/4" I * verze v plechové karoserii / verze bez krytu ROZMĚRY délka / šířka / výška (mm) Provedení / Typ E.30 E.40 E.50 E.5010* E.65 E.70 E.80 E.95* E.100 E.120 * E.140* E.150 * E.170* E.220 * bez krytu bez krytu (V) 1203x485 x x485 x x450 x635 x x450 x635 x x450 x635 x x450 x635 x x566 x655 x x450 x635 x x450 x635 x1300 plech. karoserie 1203x542 x x542 x x584 x x629 x x622 x x742 x x742 x748 plech. karoserie (V) x1358 x1358 x1412 x1412 x x630 x x632 x x700 x x700 x1464 laminátová karoserie 1203x542 x693 x860 x860 x860 x860 x860 x860 x860 x860 laminátová karoserie (V) x1358 x1415 x x x x x x x754 bez krytu (S) 1413x485 x x600 x x600 x x600 x x600 x x600 x x600 x x600 x675 bez krytu (VS) 1413x485 x x685 x x685 x x685 x x685 x x646 x x685 x x685 x1340 plech. karoserie (S) 1203x542 x x642 x x600 x x x773 x x773 x x773 x830 plech. karoserie (VS) x x685 x x754 x x754 x x646 x x773 x x773 x x800 x x800 x1768 laminátová karoserie (S) 1632x642 x703 laminátová karoserie (VS) 1705x685 x1378 x1415 x x x x x x x754 *volitelně varianta s nožičkami, V vzdušník, S sušička HMOTNOSTI (kg) Provedení / Typ E.30 E.40 E.50 E.5010 E.65 E.70 E.80 E.95 E.100 E.120 E.140 E.150 E.170 E.220 bez krytu bez krytu (V) plech. karoserie plech. karoserie (V) laminátová karoserie laminátová karoserie (V) bez krytu (S) bez krytu (VS) plech. karoserie (S) plech. karoserie (VS) laminátová karoserie (S) laminátová karoserie (VS) /183* /253* *dle typu sušičky, V vzdušník, S sušička Technické změny vyhrazeny. kompresory 5 Dostatek vzduchu pro každého.

16 Kompresory řady Albert Kompresory řady Albert nabízí kompaktní řešení dodávky stlačeného vzduchu ve výkonovém segmentu 3 22 kw. Standardem je použití moderních technických prvků pohon průmyslovým vzorem chráněným přímým spojením motoru a šroubového bloku nebo multi V řemenem. Kompresory Albert se vyznačují vysokou variabilitou jednotlivých typů, kdy lze volit tlakovou variantu, otevřený či kapotovaný model (dle typu) a dále širokou škálu příslušenství různé velikosti vzdušníku či varianta bez vzdušníku na nožičkách, integrovaná kondenzační sušička vzduchu s tlakovým rosným bodem + 3 C nebo + 7 C, antikondenzační bypass (dle typu), externí počitadlo motohodin u modelů bez Airmasteru, atd. Snadný přístup ke všem komponentům společně s online podporou pro záruční a pozáruční servis činí kompresory Albert velmi snadno servisovatelnými. Použitím komponentů renomovaných výrobců společně s nadstandardně dimenzovanými chladiči je zajištěna dlouhá životnost kompresorů Albert. Frekvenční měniče dánské společnosti Danfoss, inteligentní elektronická řídící jednotka Airmaster firmy CMC, řízené i neřízené sací klapky VMC, atd. Vlastní systém ochrany kompresoru ATMOS Care jako součást standardní výbavy kompresoru. ATMOS Care Zcela mimořádný a unikátní systém účinné ochrany omezující poškození stroje. Servisní intervaly pod kontrolou! Kompresor vše sleduje, vyhodnocuje a chrání za vás! mikroprocesorový řídící systém ATMOS Care ČIP vyměnitelný čip Kompresory jsou vybaveny mikroprocesorovým řídicím systémem ATMOS Care, který ve spojení s vyměnitelným čipem monitoruje servisní intervaly plánovaných výměn spotřebního materiálu a v případě potřeby aktivně optimalizuje výkonnost kompresoru v závislosti na realizaci či absenci této plánované výměny. PODPORA ONLINE JSME TU PRO VÁS Podpora online ve Vašem jazyce Eshop náhradních dílů a příslušenství Download ATMOS Chrást s. r. o. Plzeňská 149, Chrást Telefon: Fax: info@atmoschrast.cz

17 SMARTRONIC integrovaná kompresorová stanice Modely ST 30+ ST 75, ST 37 ST 75 Výkonnost 5,5 až 13,5 m³/min tlak 6 13 barů EUROPEAN UNION EUROPEAN REGIONAL DEVELOPMENT FUND INVESTMENT IN YOUR FUTURE. Dostatek vzduchu pro každého

18 Výhody a přednosti: SMARTRONIC INTEGROVANÁ KOMPRESOROVÁ STANICE revoluční systém sušení úsporný provoz inovativní řešení revoluční systém sušení Využití tepelné energie pro provoz sušiče Fúzní sušič dosahuje rosný bod +5 C až 20 C, na přání až 40 C Přizpůsobení tlakového rosného bodu Vašim okamžitým potřebám Tlakový rosný bod v rozsahu +3 C až +5 C bez dodatečných energetických nároků Tlakový rosný bod 20 C 50 % úspora oproti adsorpčnímu sušení Power consumption 20 % Adsorption dryer 10 % 5 % Condenser dryer Fusion dryer 3 C Dew point 40 C fúzní sušička Atmos fúzní sušení v kompresorové stanici rozsah použití fúzního sušení úsporný provoz Optimalizace spotřeby elektrické energie s ohledem na maximální účinnost Navýšení výkonu a změna provozního tlaku Šroubový blok 5. generace vlastní výroby Přizpůsobení servisního intervalu energetická bilance šroubového bloku 5. generace Q (m³/min) 7,5 6,5 5,5 4,5 7 bar / abs. 3,5 2,5 1,5 RPM (min1) technologie výroby 3D měření rotorů broušení rotorů zastavěný blok 5. generace v kompresorové stanici Dostatek vzduchu pro každého

19 Výhody a přednosti: SMARTRONIC INTEGROVANÁ KOMPRESOROVÁ STANICE revoluční systém sušení úsporný provoz inovativní řešení inovativní řešení Kontinuální sledování tlakových ztrát Optimalizace chodu kompresoru s ohledem na životnost Možnost rozšíření o měření a monitoring: vibrací, tlakových ztrát, teplot klíčových komponent Maximalizace užitné hodnoty Vašeho stroje Minimalizace nákladů na instalaci PLC ovládací panel řídící systém kompresorové stanice tlaková nádoba s integrovaným tepelným výměníkem pro využití odpadního tepla inovativní řešení Energeticky úsporné chlazení Modulární systém karosérie Snadný přístup ke všem komponentům Univerzální zástavbové rozměry Snadné připojení na vzduchotechniku energeticky úsporný pohon inovativní řešení modulární systém karosérie chlazení s vysokou účinností snadný přístup Dostatek vzduchu pro každého

20 Technické parametry: SMARTRONIC INTEGROVANÁ KOMPRESOROVÁ STANICE rozměry a hmotnosti výkon a parametry kontaktní údaje rozměry a hmotnosti Rozměry: A délka B šířka (hloubka) C výška C rozměry stanice B A Typ ST 30 + ST 37 ST 37 + ST 37 ST 37 + ST 45 ST 45 + ST 45 ST 45 + ST 55 ST 55 ST 55 + ST 75 ST 75 ST 75 + ST 90 ST 90 hmotnost [kg] hmotnost FD [kg] délka (A) [mm] délka FD [mm] šířka (B) [mm] výška (C) [mm] výkon Typ ST 30 + ST 37 ST 37 + ST 37 ST 37 + ST 45 ST 45 + ST 45 ST 45 + ST 55 ST 55 ST 55 + ST 75 ST 75 ST 75 + ST 90 ST 90 blok jmenovitý výkon motoru [kw] jmenovitý výkon [m³/min] 7,5 BAR jmenovitý výkon [m³/min] 10 BAR jmenovitý výkon [m³/min] 13 BAR A150 A150 A150 A150 A150 A150 A150 A150 A150 A150 A150 A ,5 6,3 6,7 6 6,9 7,3 8 7,3 8,1 8,9 8,4 9,05 12,7 12,5 13,5 16,5 16,7 5,0 5,6 5,9 5,2 6 6,6 7,5 6,5 7,5 8,2 7,8 8,2 10,7 10,5 11,2 14,2 14,4 4,2 4,8 4,9 4,7 5 5,6 6 5,5 6,1 7,4 6,8 7,6 9,3 9,1 9,7 12,2 12,4 SCA 14GR SCA 14GR SCA 14GR SCA 20GR SCA 20GR Technické změny vyhrazeny. kontaktní údaje ATMOS Chrást s. r. o. Plzeňská 149, Chrást Telefon: Fax: info@atmoschrast.cz Dostatek vzduchu pro každého
