Katalog výrobků 2014/2015 SANITÁRNÍ TECHNIKA

Transkript

1 Katalog výrobků 2014/2015 SANITÁRNÍ TECHNIKA

2 2 Kategorie Katalog výrobků 2014/2015

3 Alca plast, s. r. o. 3 Společnost ALCAPLAST je tradičním českým výrobcem sanitární techniky. Všechny její výrobky jsou testovány a ověřovány v ITC Zlín a OFI Vídeň a jsou po skončení životnosti plně recyklovatelné. Každý výrobek je navržen tak, aby splňoval nejnáročnější požadavky kladené na spolehlivost, přesnost a jednoduchou instalaci. Sortiment a design jsou utvářeny mnohaletými zkušenostmi našich pracovníků v souladu s požadavky a očekáváním zákazníků. Na najdete seznam certifikovaných instalatérů, kteří byli vyškoleni v ALCAPLAST ACADEMY v Břeclavi a jsou schopni zajistit odbornou montáž veškerých výrobků ALCAPLAST a ALCA. Vlastní výroba forem, široké spektrum užitných vzorů a nejmodernější výrobní zařízení spolu s dlouholetými zkušenostmi na trhu sanitárních systémů garantují vysokou kvalitu a spolehlivost výrobků ALCAPLAST. ISO 9001:2008 Český výrobek

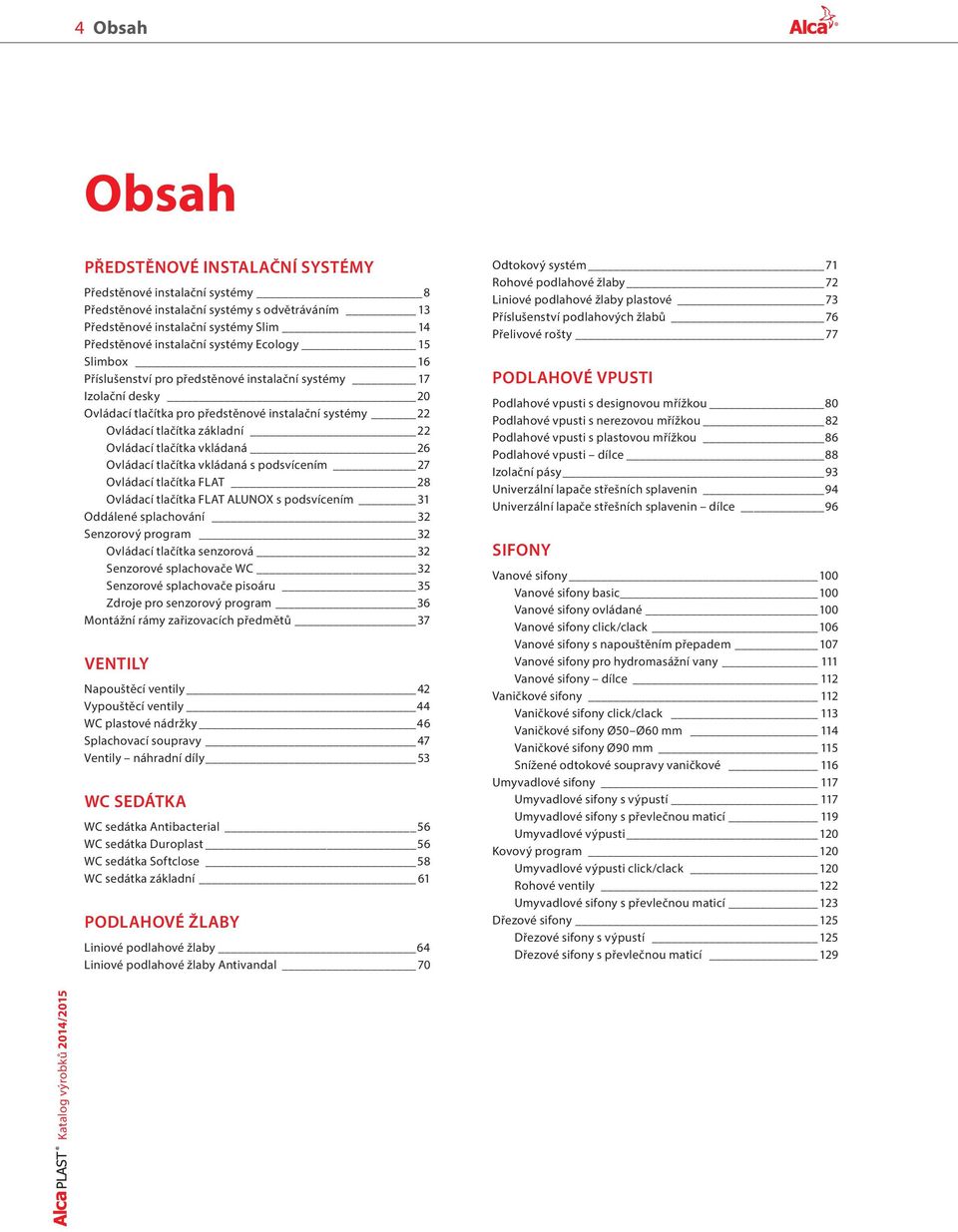

4 4 Obsah Obsah PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Předstěnové instalační systémy 8 Předstěnové instalační systémy s odvětráváním 13 Předstěnové instalační systémy Slim 14 Předstěnové instalační systémy Ecology 15 Slimbox 16 Příslušenství pro předstěnové instalační systémy 17 Izolační desky 20 Ovládací tlačítka pro předstěnové instalační systémy 22 Ovládací tlačítka základní 22 Ovládací tlačítka vkládaná 26 Ovládací tlačítka vkládaná s podsvícením 27 Ovládací tlačítka FLAT 28 Ovládací tlačítka FLAT ALUNOX s podsvícením 31 Oddálené splachování 32 Senzorový program 32 Ovládací tlačítka senzorová 32 Senzorové splachovače WC 32 Senzorové splachovače pisoáru 35 Zdroje pro senzorový program 36 Montážní rámy zařizovacích předmětů 37 VENTILY Napouštěcí ventily 42 Vypouštěcí ventily 44 WC plastové nádržky 46 Splachovací soupravy 47 Ventily náhradní díly 53 WC SEDÁTKA WC sedátka Antibacterial 56 WC sedátka Duroplast 56 WC sedátka Softclose 58 WC sedátka základní 61 PODLAHOVÉ ŽLABY Liniové podlahové žlaby 64 Liniové podlahové žlaby Antivandal 70 Odtokový systém 71 Rohové podlahové žlaby 72 Liniové podlahové žlaby plastové 73 Příslušenství podlahových žlabů 76 Přelivové rošty 77 PODLAHOVÉ VPUSTI Podlahové vpusti s designovou mřížkou 80 Podlahové vpusti s nerezovou mřížkou 82 Podlahové vpusti s plastovou mřížkou 86 Podlahové vpusti dílce 88 Izolační pásy 93 Univerzální lapače střešních splavenin 94 Univerzální lapače střešních splavenin dílce 96 SIFONY Vanové sifony 100 Vanové sifony basic 100 Vanové sifony ovládané 100 Vanové sifony click/clack 106 Vanové sifony s napouštěním přepadem 107 Vanové sifony pro hydromasážní vany 111 Vanové sifony dílce 112 Vaničkové sifony 112 Vaničkové sifony click/clack 113 Vaničkové sifony Ø50 Ø60 mm 114 Vaničkové sifony Ø90 mm 115 Snížené odtokové soupravy vaničkové 116 Umyvadlové sifony 117 Umyvadlové sifony s výpustí 117 Umyvadlové sifony s převlečnou maticí 119 Umyvadlové výpusti 120 Kovový program 120 Umyvadlové výpusti click/clack 120 Rohové ventily 122 Umyvadlové sifony s převlečnou maticí 123 Dřezové sifony 125 Dřezové sifony s výpustí 125 Dřezové sifony s převlečnou maticí 129 Katalog výrobků 2014/2015

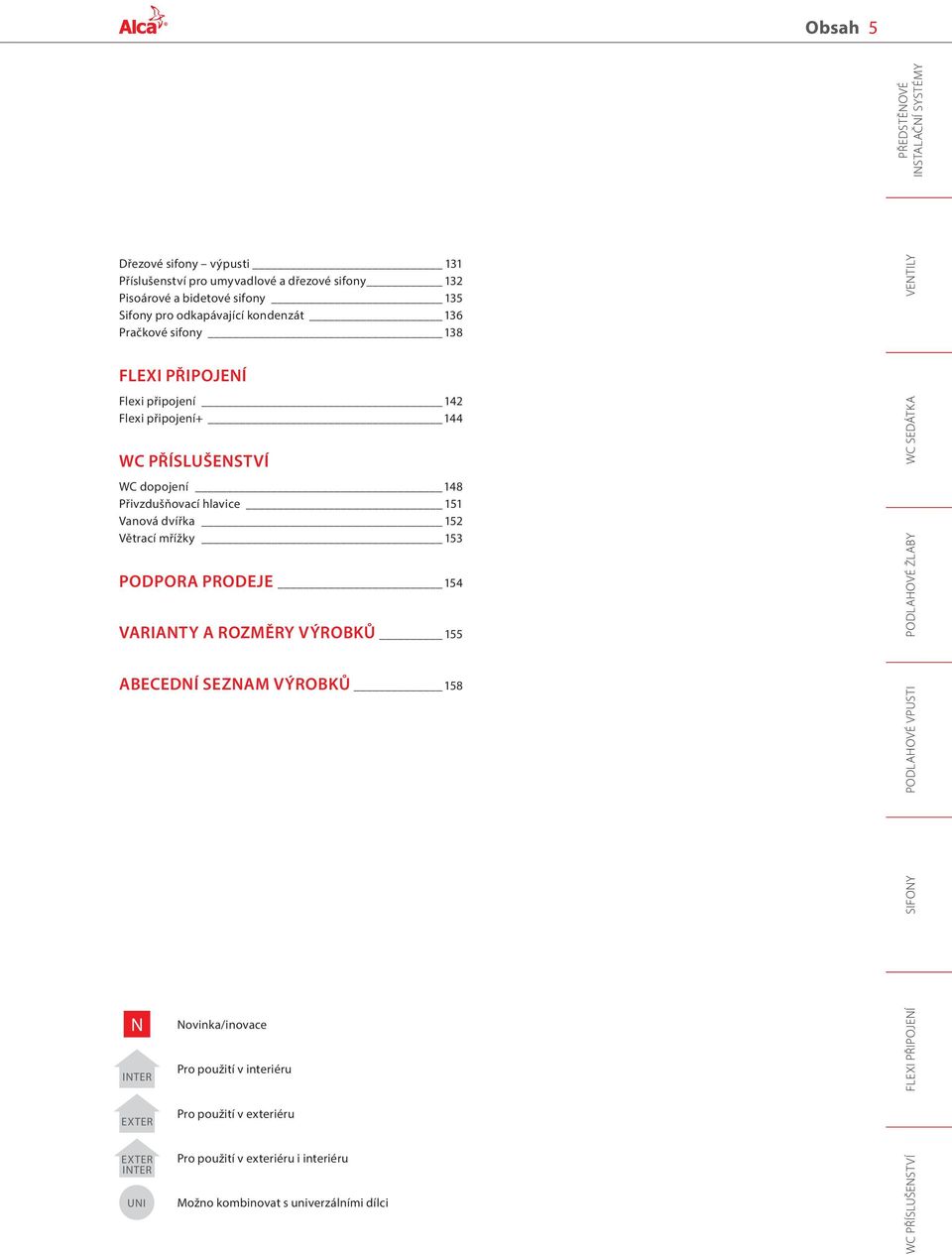

5 Obsah 5 PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Dřezové sifony výpusti 131 Příslušenství pro umyvadlové a dřezové sifony 132 Pisoárové a bidetové sifony 135 Sifony pro odkapávající kondenzát 136 Pračkové sifony 138 FLEXI PŘIPOJENÍ Flexi připojení 142 Flexi připojení+ 144 WC PŘÍSLUŠENSTVÍ WC dopojení 148 Přivzdušňovací hlavice 151 Vanová dvířka 152 Větrací mřížky 153 PODPORA PRODEJE 154 VARIANTY A ROZMĚRY VÝROBKŮ 155 ABECEDNÍ SEZNAM VÝROBKŮ 158 N INTER EXTER EXTER INTER UNI Novinka/inovace Pro použití v interiéru Pro použití v exteriéru Pro použití v exteriéru i interiéru Možno kombinovat s univerzálními dílci WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

6

7 Předstěnové instalační systémy PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY 8 Předstěnové instalační systémy ALCAPLAST jsou nosné rámové konstrukce pro montáž závěsných WC o šířce 12 cm. Vyrábí se i ve speciálních provedeních pro nízkou stavební výšku a pro montáž do rohu. Zaručená nosnost systémů je 400 kg. Jsou kompatibilní se všemi ovládacími tlačítky ALCA. PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY SLIM 14 Předstěnové instalační systémy SLIM jsou široké pouze 8 cm. Jsou vhodné do prostor, kde je nedostatek místa. Zaručená nosnost systémů SLIM je 400 kg. Jsou kompatibilní se všemi ovládacími tlačítky ALCA. SLIMBOX 16 Slimbox je instalační systém určený pro instalaci na stěnu. Obsahuje Sádromodul Slim a kryt z umělého mramoru. Šířka krytu je 10 cm. Systém je kompatibilní se všemi ovládacími tlačítky ALCA a jeho zaručená nosnost je 400 kg. PŘÍSLUŠENSTVÍ PRO PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY 17 Příslušenství pro předstěnové instalační systémy jsou doplňky a náhradní díly, které jsou univerzálně použitelné i pro systémy od jiných výrobců. OVLÁDACÍ TLAČÍTKA PRO PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY 22 Ovládací tlačítka základní Ovládací tlačítka základní jsou vyráběna v pěti designech a v různých barevných provedeních bílé, chrom-lesk, chrom-mat, černé a zlaté. Povrchová úprava je odolná proti poškrábání a zaručuje minimální údržbu. Ovládací tlačítka vkládaná Vkládané tlačítka ALCA přináší možnost barevného odladění pomocí barevných desek dle vůle konečného uživatele. Jsou kompatibilní s barevnými provedeními Slimbox a roštů na žlaby. Pro tlačítko M1371 byla použita vkládaná deska z nerezu. U ostatních typů tlačítek vkládaná deska imituje sklo v příslušné barvě. Ovládací tlačítka FLAT Elegantní a krásná, tak můžeme charakterizovat nová tlačítka FLAT. Byla navržena pro nejnáročnější zákazníky. Splňují požadavky moderní interiérové architektury originální design tvoří čistou linii s ostatními prvky koupelny. Nové je také technické řešení. Mechanismus je plně integrován do stěny, takže tlačítka téměř nevystupují nad obklad. Jsou vyrobena z kovu, na kterém nejsou díky povrchové úpravě patrné otisky prstů. Tlačítka FLAT jsou plně kompatibilní se všemi předstěnovými instalačními systémy ALCA. Antivandal Masivní kovové tlačítko s povrchovou úpravou. Je určeno pro veřejné prostory se značným pohybem osob. Má zvýšenou odolnost vůči demontování a mechanickému poškození. ODDÁLENÉ SPLACHOVÁNÍ 32 Zvláštní příslušenství k výrobkové řadě předstěnových instalačních systémů představuje oddálené splachování. Ovládání je kompatibilní se všemi standardními nádržkami ALCAPLAST včetně A93. Používá se u WC pro osoby se sníženou hybností nebo v případech, kdy je vhodné umístit splachování mimo WC nádržku. SENZOROVÝ PROGRAM 33 Senzorový program zahrnuje výrobky určené pro bezdotykové použití WC a pisoárů. Program je využíván v místech s vysokou fluktuací osob a plně odpovídá platným hygienickým normám EU. Senzory jsou vybaveny možností nastavení hygienického oplachu, kdy se WC mísa sama opláchne proudem vody po každém zvoleném počtu použití WC nebo po uplynutí zvoleného času od posledního spláchnutí. MONTÁŽNÍ RÁMY ZAŘIZOVACÍCH PŘEDMĚTŮ 37 Montážní rámy zařizovacích předmětů jsou určené jako nosné prvky pro zavěšení umyvadel, pisoárů a bidetů do sádrokartonových konstrukcí. Svou univerzálností jsou přizpůsobitelné pro většinu druhů a výrobců zařizovacích předmětů. Konstrukcí a nosností překračují předepsaná zatížení jednotlivých skupin výrobků. Při dodržení montážních postupů vykazují značné zjednodušení a zrychlení práce při instalaci a vysoký komfort při užívání.

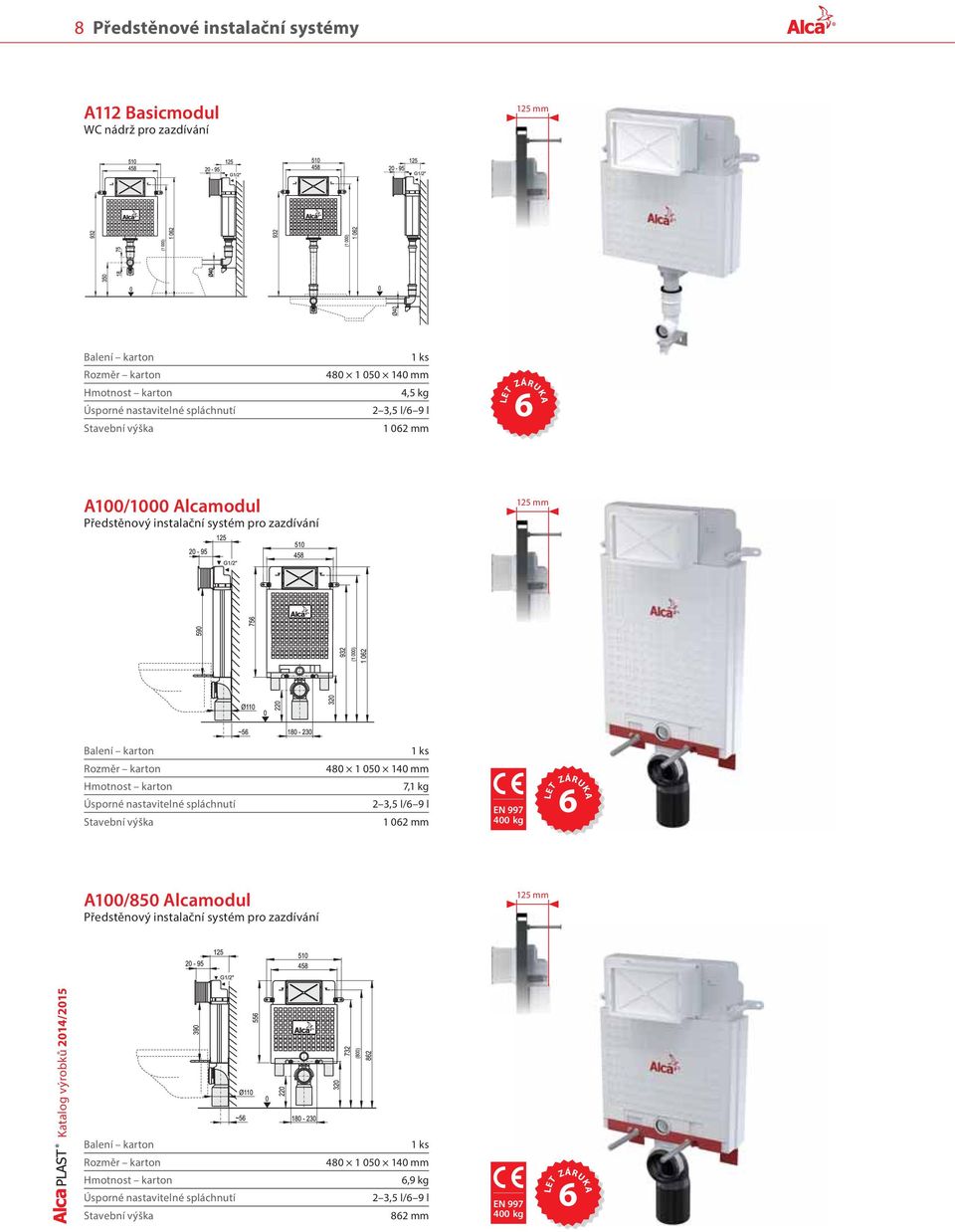

8 8 Předstěnové instalační systémy A112 Basicmodul WC nádrž pro zazdívání 125 mm Úsporné nastavitelné spláchnutí Stavební výška mm 4,5 kg 2 3,5 l/6 9 l mm LET ZÁRUKA 6 A100/1000 Alcamodul Předstěnový instalační systém pro zazdívání 125 mm Úsporné nastavitelné spláchnutí Stavební výška mm 7,1 kg 2 3,5 l/6 9 l mm EN kg LET ZÁRUKA 6 A100/850 Alcamodul Předstěnový instalační systém pro zazdívání 125 mm Katalog výrobků 2014/2015 Úsporné nastavitelné spláchnutí Stavební výška mm 6,9 kg 2 3,5 l/6 9 l 862 mm EN kg LET ZÁRUKA 6

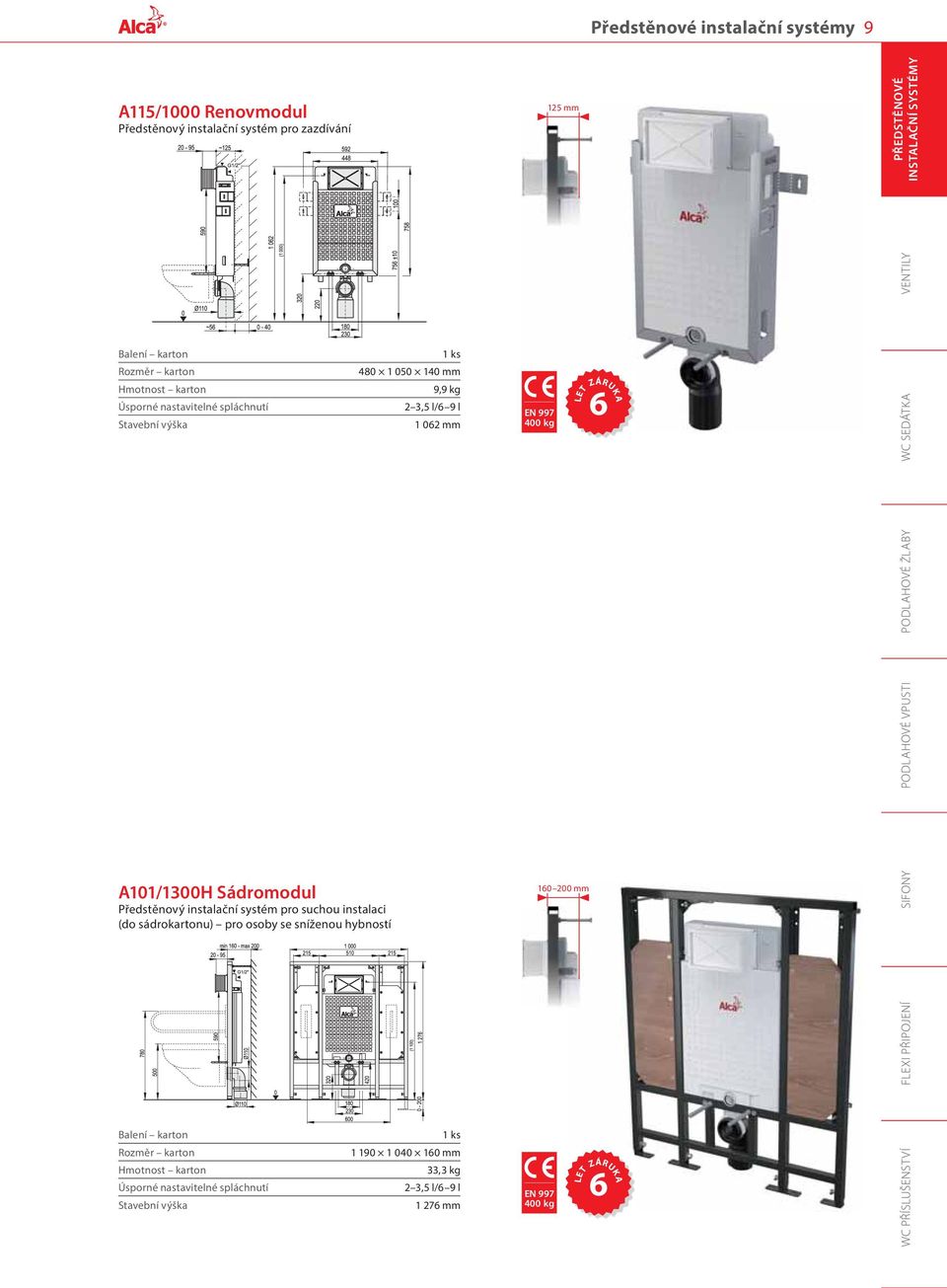

9 Předstěnové instalační systémy 9 A115/1000 Renovmodul Předstěnový instalační systém pro zazdívání 125 mm PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Úsporné nastavitelné spláchnutí Stavební výška A101/1300H Sádromodul Předstěnový instalační systém pro suchou instalaci (do sádrokartonu) pro osoby se sníženou hybností Úsporné nastavitelné spláchnutí Stavební výška mm 9,9 kg 2 3,5 l/6 9 l mm mm 33,3 kg 2 3,5 l/6 9 l mm EN kg mm EN kg LET ZÁRUKA 6 LET ZÁRUKA 6 WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

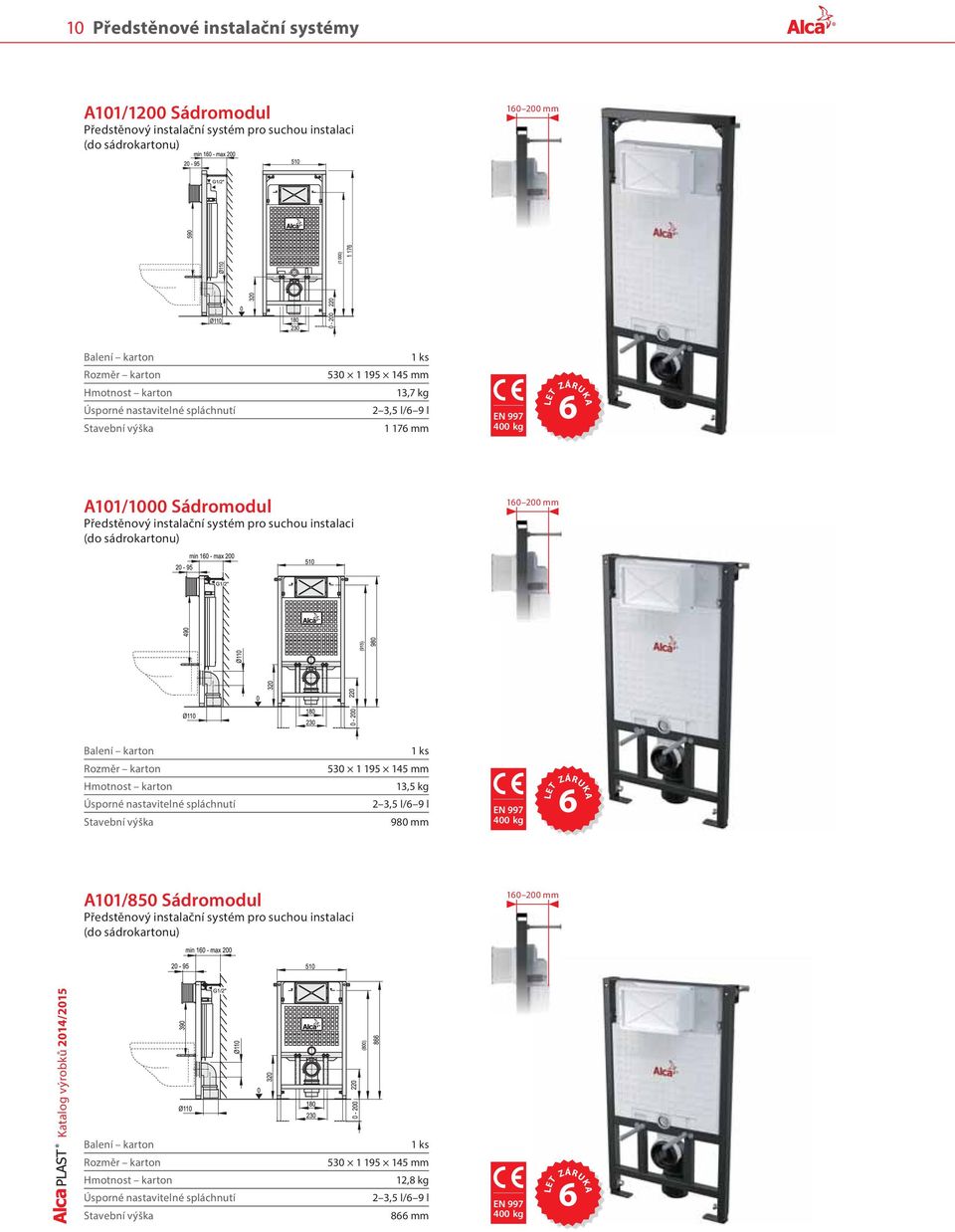

10 10 Předstěnové instalační systémy A101/1200 Sádromodul Předstěnový instalační systém pro suchou instalaci (do sádrokartonu) mm Úsporné nastavitelné spláchnutí Stavební výška mm 13,7 kg 2 3,5 l/6 9 l mm EN kg LET ZÁRUKA 6 A101/1000 Sádromodul Předstěnový instalační systém pro suchou instalaci (do sádrokartonu) mm Úsporné nastavitelné spláchnutí Stavební výška mm 13,5 kg 2 3,5 l/6 9 l 980 mm EN kg LET ZÁRUKA 6 A101/850 Sádromodul Předstěnový instalační systém pro suchou instalaci (do sádrokartonu) mm Katalog výrobků 2014/2015 Úsporné nastavitelné spláchnutí Stavební výška mm 12,8 kg 2 3,5 l/6 9 l 866 mm EN kg LET ZÁRUKA 6

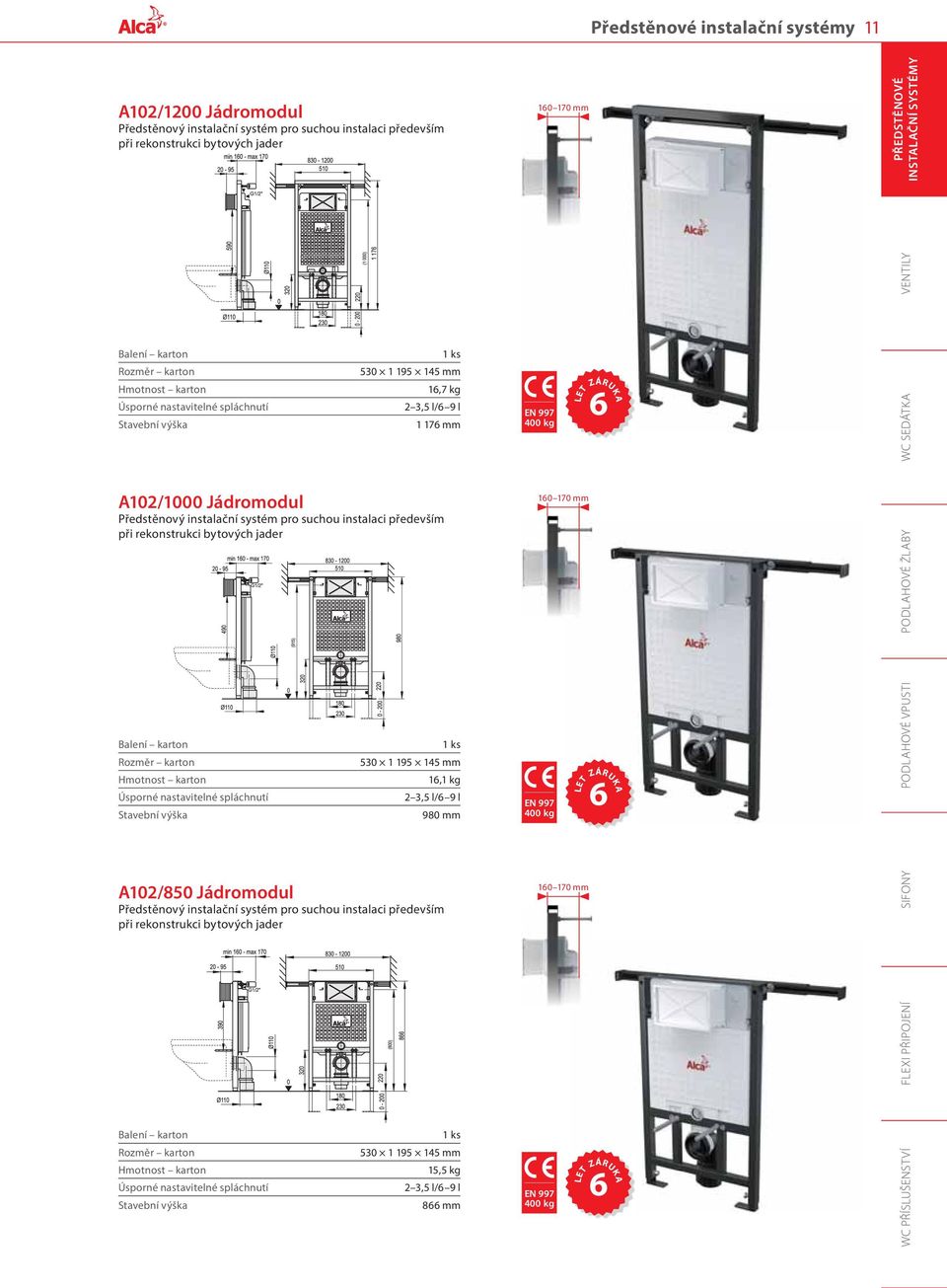

11 Předstěnové instalační systémy 11 A102/1200 Jádromodul Předstěnový instalační systém pro suchou instalaci především při rekonstrukci bytových jader mm PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Úsporné nastavitelné spláchnutí Stavební výška mm 16,7 kg 2 3,5 l/6 9 l mm A102/1000 Jádromodul Předstěnový instalační systém pro suchou instalaci především při rekonstrukci bytových jader Úsporné nastavitelné spláchnutí Stavební výška mm 16,1 kg 2 3,5 l/6 9 l 980 mm A102/850 Jádromodul Předstěnový instalační systém pro suchou instalaci především při rekonstrukci bytových jader Úsporné nastavitelné spláchnutí Stavební výška mm 15,5 kg 2 3,5 l/6 9 l 866 mm EN kg mm EN kg mm EN kg LET ZÁRUKA 6 LET ZÁRUKA 6 LET ZÁRUKA 6 WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

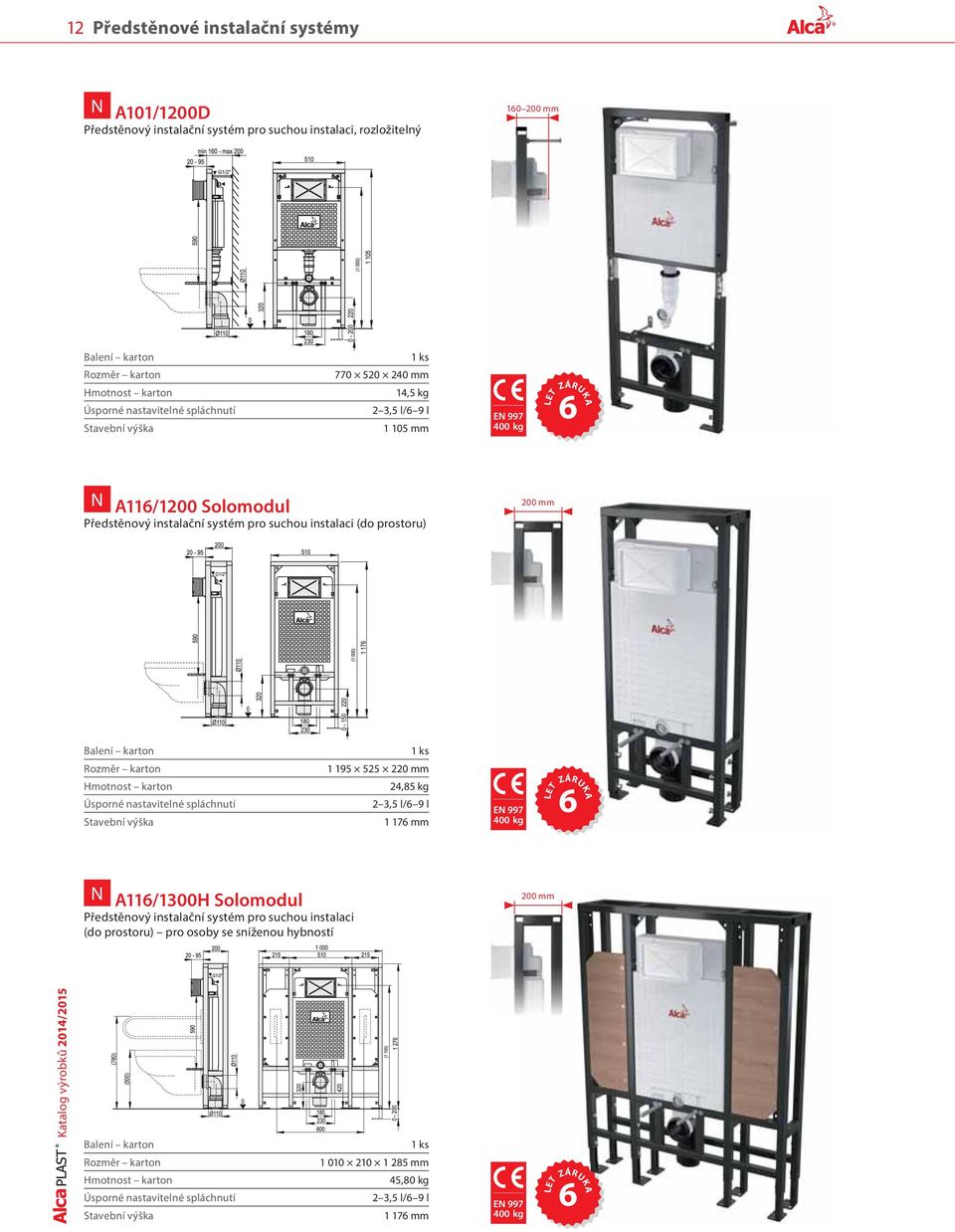

12 12 Předstěnové instalační systémy N A101/1200D Předstěnový instalační systém pro suchou instalaci, rozložitelný mm Úsporné nastavitelné spláchnutí Stavební výška mm 14,5 kg 2 3,5 l/6 9 l mm EN kg LET ZÁRUKA 6 N A116/1200 Solomodul Předstěnový instalační systém pro suchou instalaci (do prostoru) 200 mm Úsporné nastavitelné spláchnutí Stavební výška mm 24,85 kg 2 3,5 l/6 9 l mm EN kg LET ZÁRUKA 6 N A116/1300H Solomodul Předstěnový instalační systém pro suchou instalaci (do prostoru) pro osoby se sníženou hybností 200 mm Katalog výrobků 2014/2015 Úsporné nastavitelné spláchnutí Stavební výška mm 45,80 kg 2 3,5 l/6 9 l mm EN kg LET ZÁRUKA 6

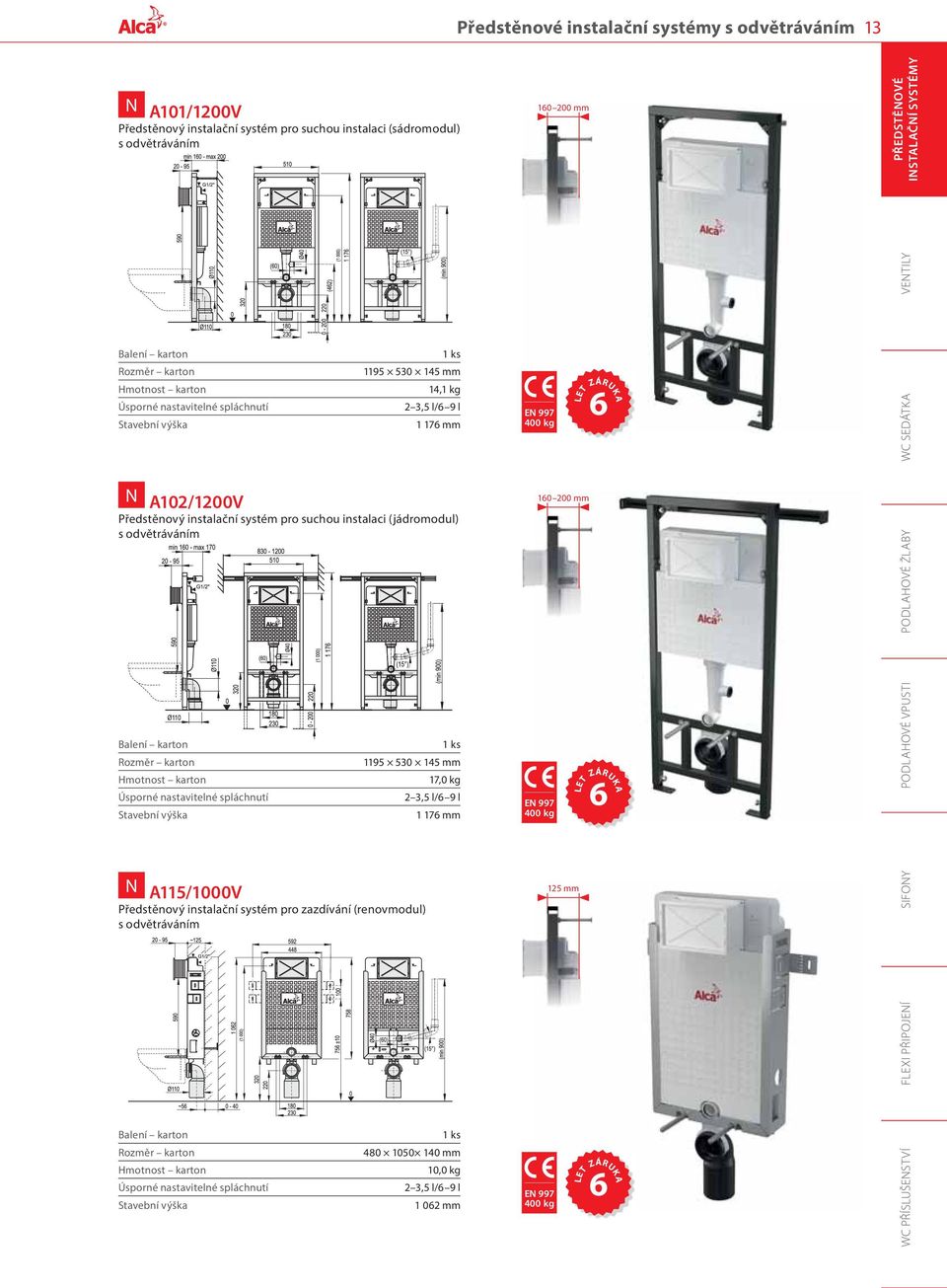

13 Předstěnové instalační systémy s odvětráváním 13 N A101/1200V Předstěnový instalační systém pro suchou instalaci (sádromodul) s odvětráváním mm PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Úsporné nastavitelné spláchnutí Stavební výška Úsporné nastavitelné spláchnutí Stavební výška Úsporné nastavitelné spláchnutí Stavební výška mm 14,1 kg 2 3,5 l/6 9 l mm N A102/1200V Předstěnový instalační systém pro suchou instalaci (jádromodul) s odvětráváním mm 17,0 kg 2 3,5 l/6 9 l mm N A115/1000V Předstěnový instalační systém pro zazdívání (renovmodul) s odvětráváním mm 10,0 kg 2 3,5 l/6 9 l mm EN kg mm EN kg EN kg 125 mm LET ZÁRUKA 6 LET ZÁRUKA 6 LET ZÁRUKA 6 WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

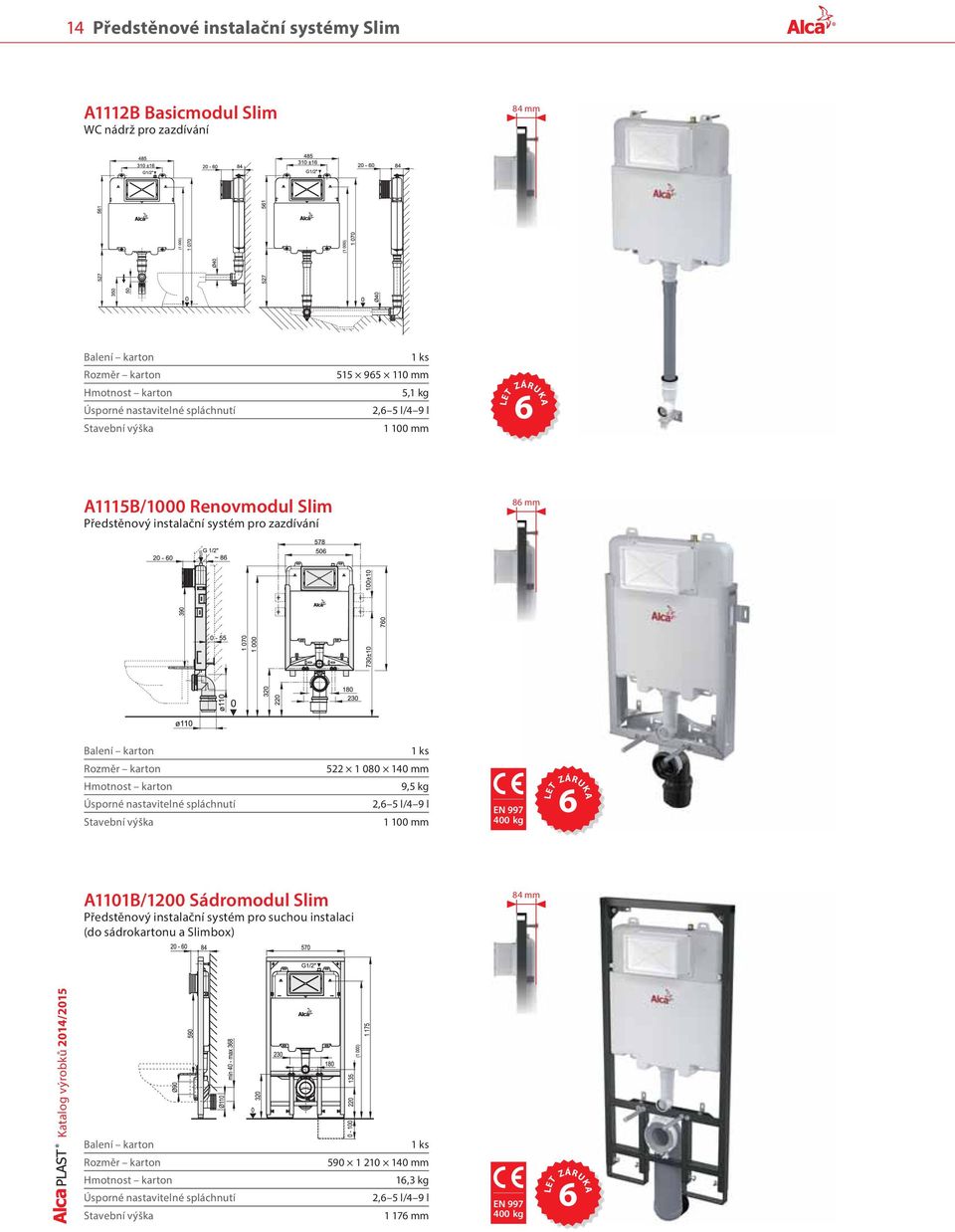

14 14 Předstěnové instalační systémy Slim A1112B Basicmodul Slim WC nádrž pro zazdívání 84 mm Úsporné nastavitelné spláchnutí Stavební výška mm 5,1 kg 2,6 5 l/4 9 l mm LET ZÁRUKA 6 A1115B/1000 Renovmodul Slim Předstěnový instalační systém pro zazdívání 86 mm Úsporné nastavitelné spláchnutí Stavební výška mm 9,5 kg 2,6 5 l/4 9 l mm EN kg LET ZÁRUKA 6 A1101B/1200 Sádromodul Slim Předstěnový instalační systém pro suchou instalaci (do sádrokartonu a Slimbox) 84 mm Katalog výrobků 2014/2015 Úsporné nastavitelné spláchnutí Stavební výška mm 16,3 kg 2,6 5 l/4 9 l mm EN kg LET ZÁRUKA 6

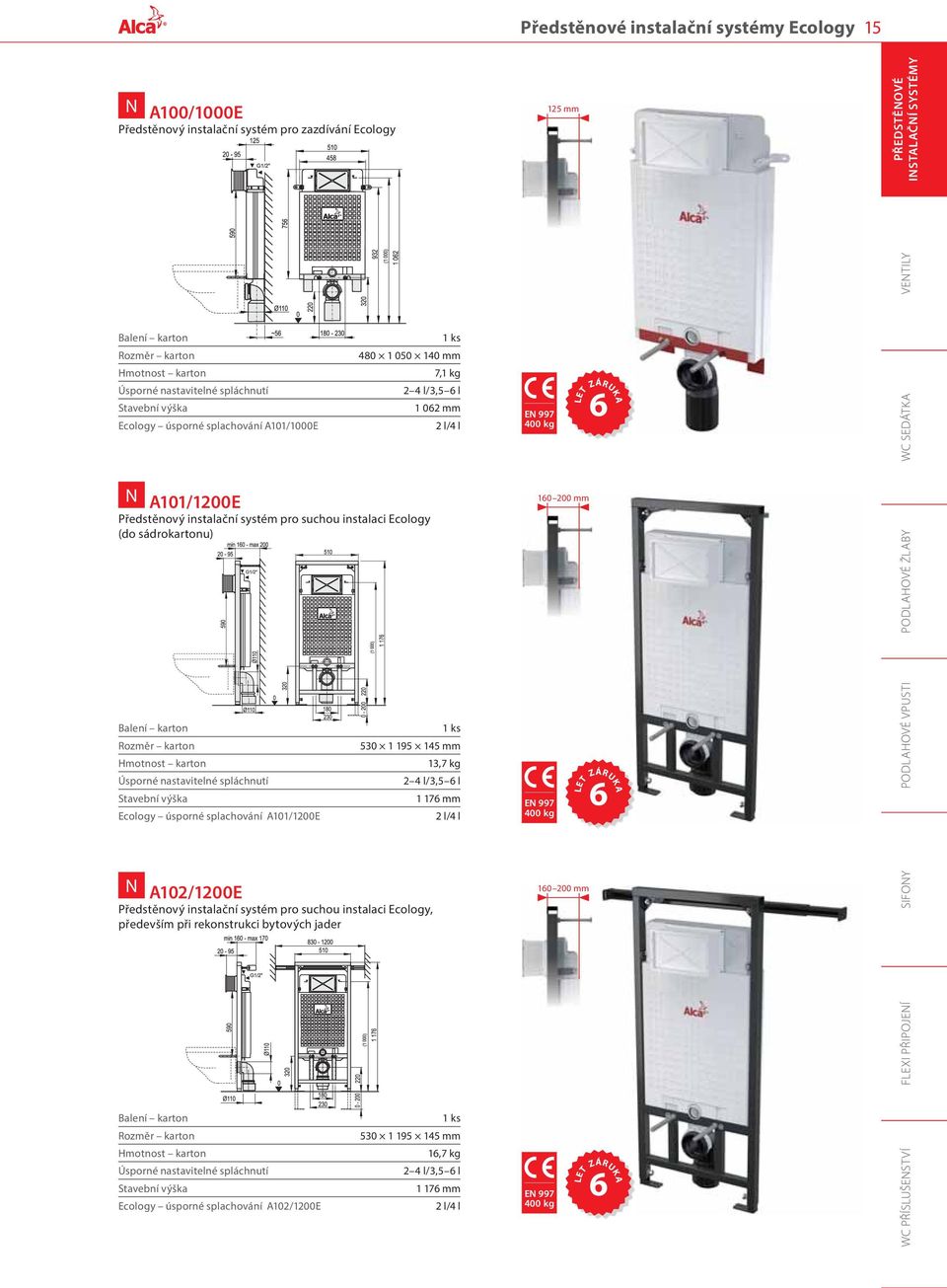

15 Předstěnové instalační systémy Ecology 15 N A100/1000E Předstěnový instalační systém pro zazdívání Ecology 125 mm PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Úsporné nastavitelné spláchnutí Stavební výška Ecology úsporné splachování A101/1000E mm 7,1 kg 2 4 l/3,5 6 l mm 2 l/4 l N A101/1200E Předstěnový instalační systém pro suchou instalaci Ecology (do sádrokartonu) Úsporné nastavitelné spláchnutí Stavební výška Ecology úsporné splachování A101/1200E mm 13,7 kg 2 4 l/3,5 6 l mm 2 l/4 l N A102/1200E Předstěnový instalační systém pro suchou instalaci Ecology, především při rekonstrukci bytových jader Úsporné nastavitelné spláchnutí Stavební výška Ecology úsporné splachování A102/1200E mm 16,7 kg 2 4 l/3,5 6 l mm 2 l/4 l EN kg mm EN kg mm EN kg LET ZÁRUKA 6 LET ZÁRUKA 6 LET ZÁRUKA 6 WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

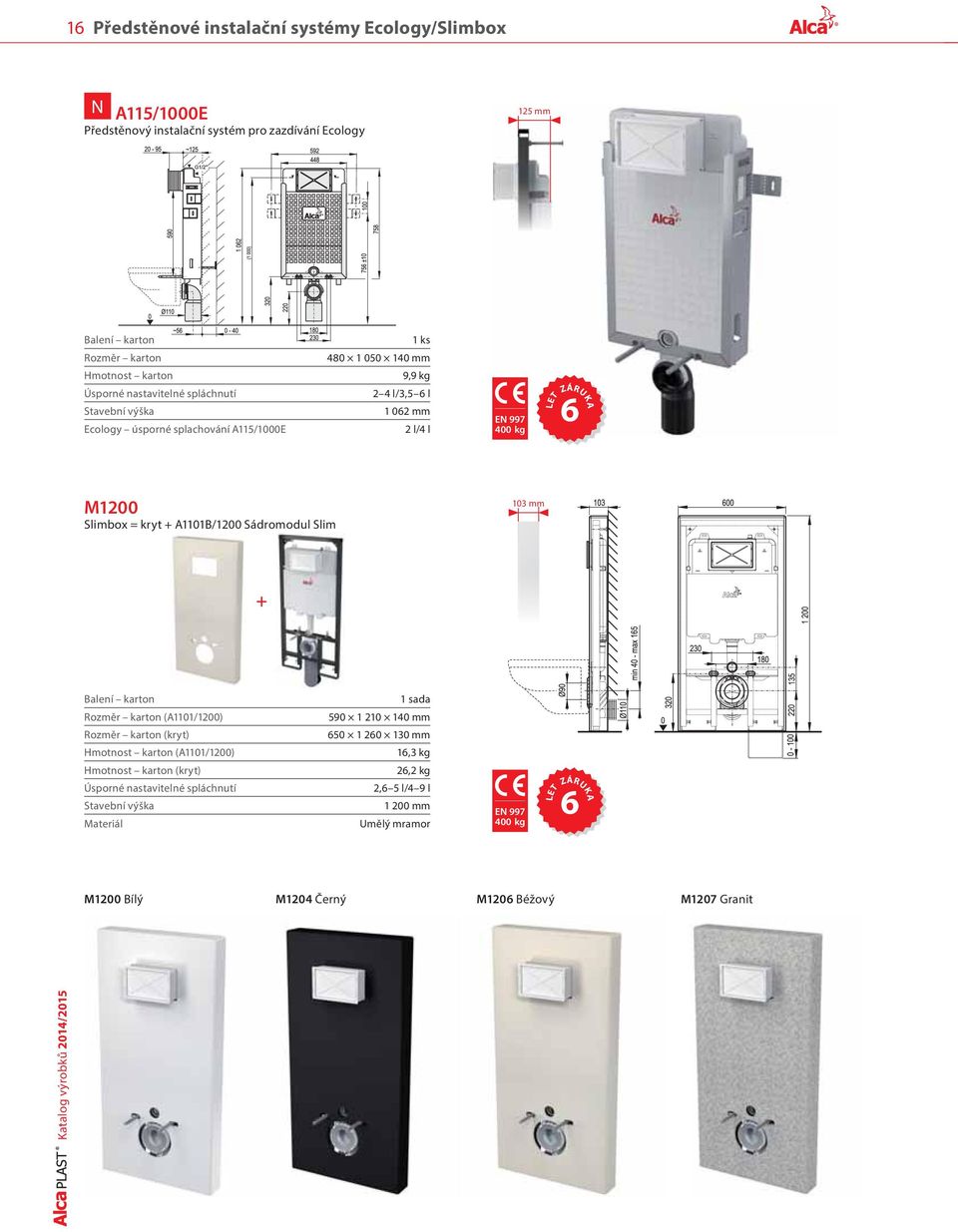

16 16 Předstěnové instalační systémy Ecology/Slimbox N A115/1000E Předstěnový instalační systém pro zazdívání Ecology 125 mm Úsporné nastavitelné spláchnutí Stavební výška Ecology úsporné splachování A115/1000E mm 9,9 kg 2 4 l/3,5 6 l mm 2 l/4 l EN kg LET ZÁRUKA 6 M1200 Slimbox = kryt + A1101B/1200 Sádromodul Slim 103 mm + (A1101/1200) (kryt) (A1101/1200) (kryt) Úsporné nastavitelné spláchnutí Stavební výška Materiál 1 sada mm mm 16,3 kg 26,2 kg 2,6 5 l/4 9 l mm Umělý mramor EN kg LET ZÁRUKA 6 M1200 Bílý M1204 Černý M1206 Béžový M1207 Granit Katalog výrobků 2014/2015

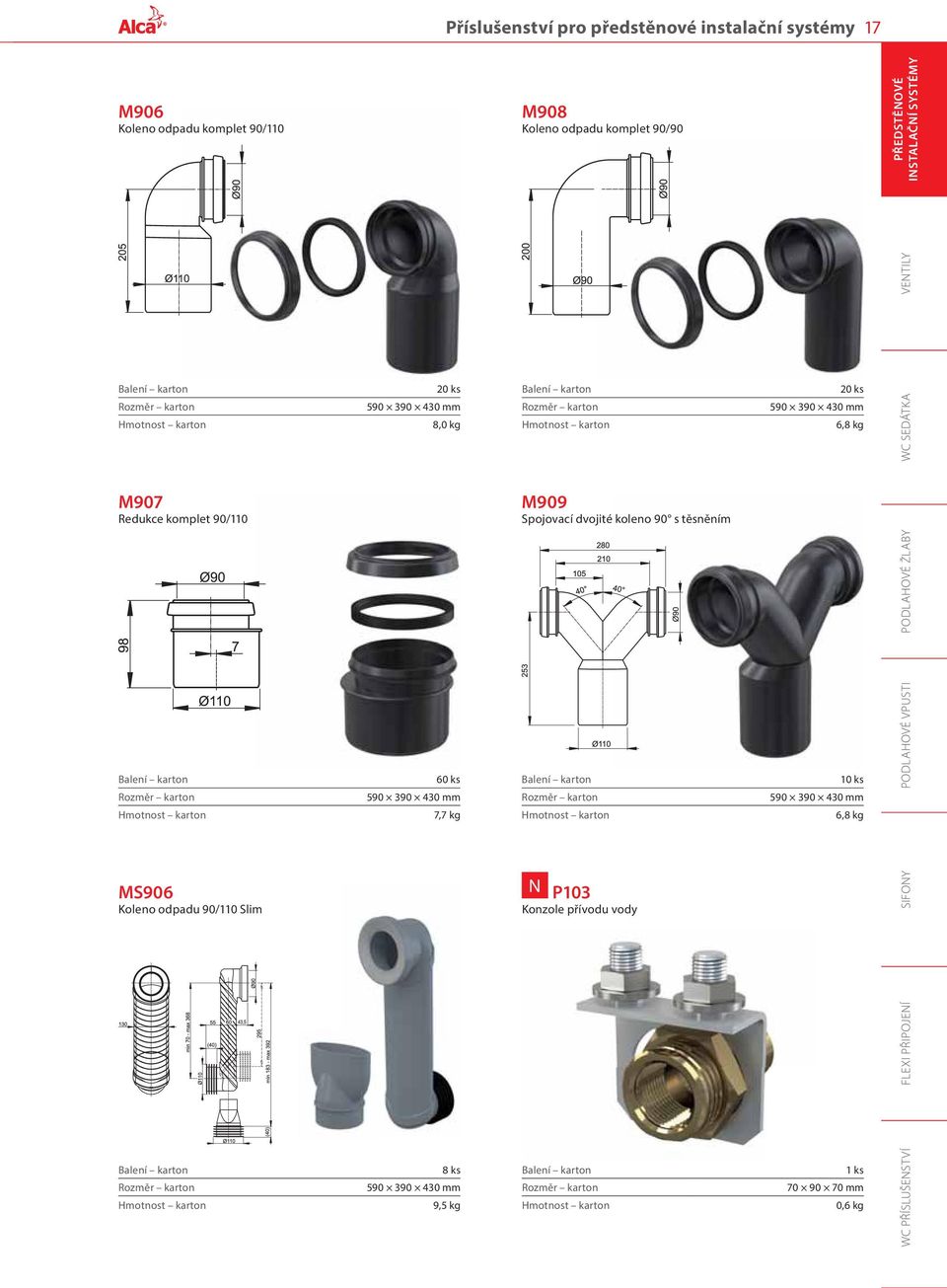

17 Příslušenství pro předstěnové instalační systémy 17 M906 Koleno odpadu komplet 90/110 M908 Koleno odpadu komplet 90/90 PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY M907 Redukce komplet 90/110 MS906 Koleno odpadu 90/110 Slim 20 ks 8,0 kg 60 ks 7,7 kg 8 ks 9,5 kg M909 Spojovací dvojité koleno 90 s těsněním N P103 Konzole přívodu vody 20 ks 6,8 kg 10 ks 6,8 kg mm 0,6 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

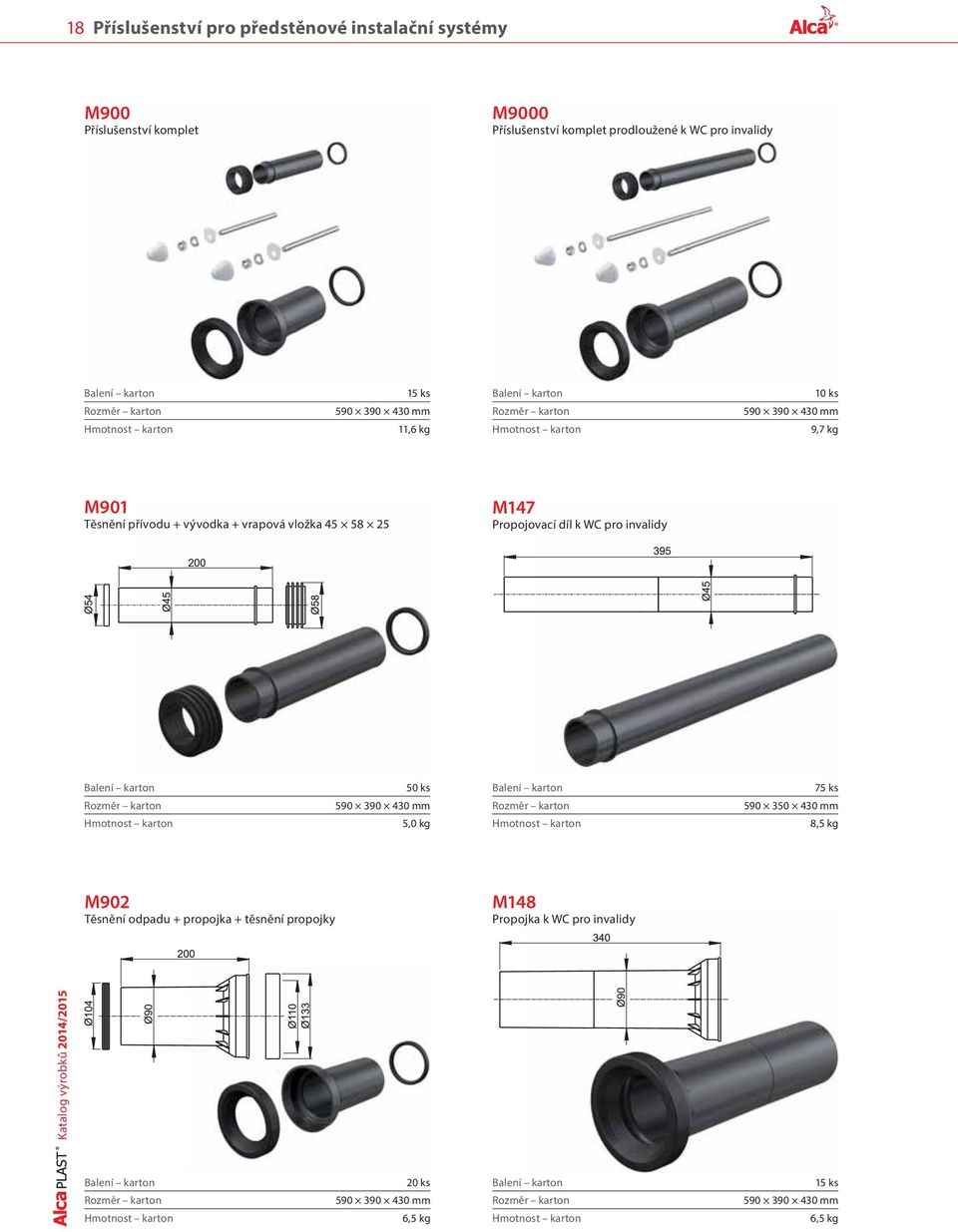

18 18 Příslušenství pro předstěnové instalační systémy M900 Příslušenství komplet M9000 Příslušenství komplet prodloužené k WC pro invalidy 15 ks 11,6 kg 10 ks 9,7 kg M901 Těsnění přívodu + vývodka + vrapová vložka M147 Propojovací díl k WC pro invalidy 50 ks 5,0 kg 75 ks mm 8,5 kg M902 Těsnění odpadu + propojka + těsnění propojky M148 Propojka k WC pro invalidy Katalog výrobků 2014/ ks 6,5 kg 15 ks 6,5 kg

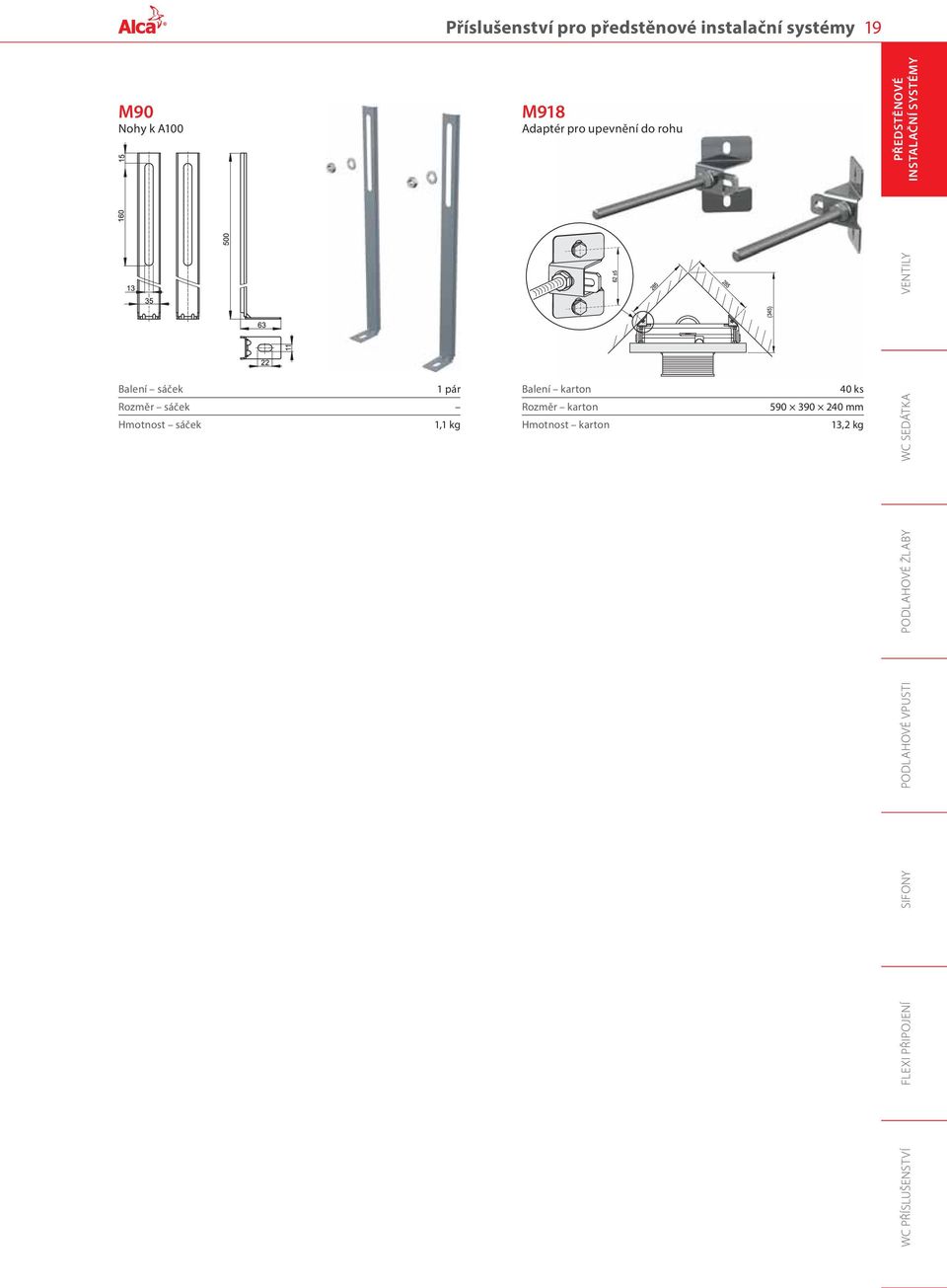

19 Příslušenství pro předstěnové instalační systémy 19 M90 Nohy k A100 M918 Adaptér pro upevnění do rohu PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Balení sáček 1 pár Rozměr sáček Hmotnost sáček 1,1 kg 40 ks 13,2 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

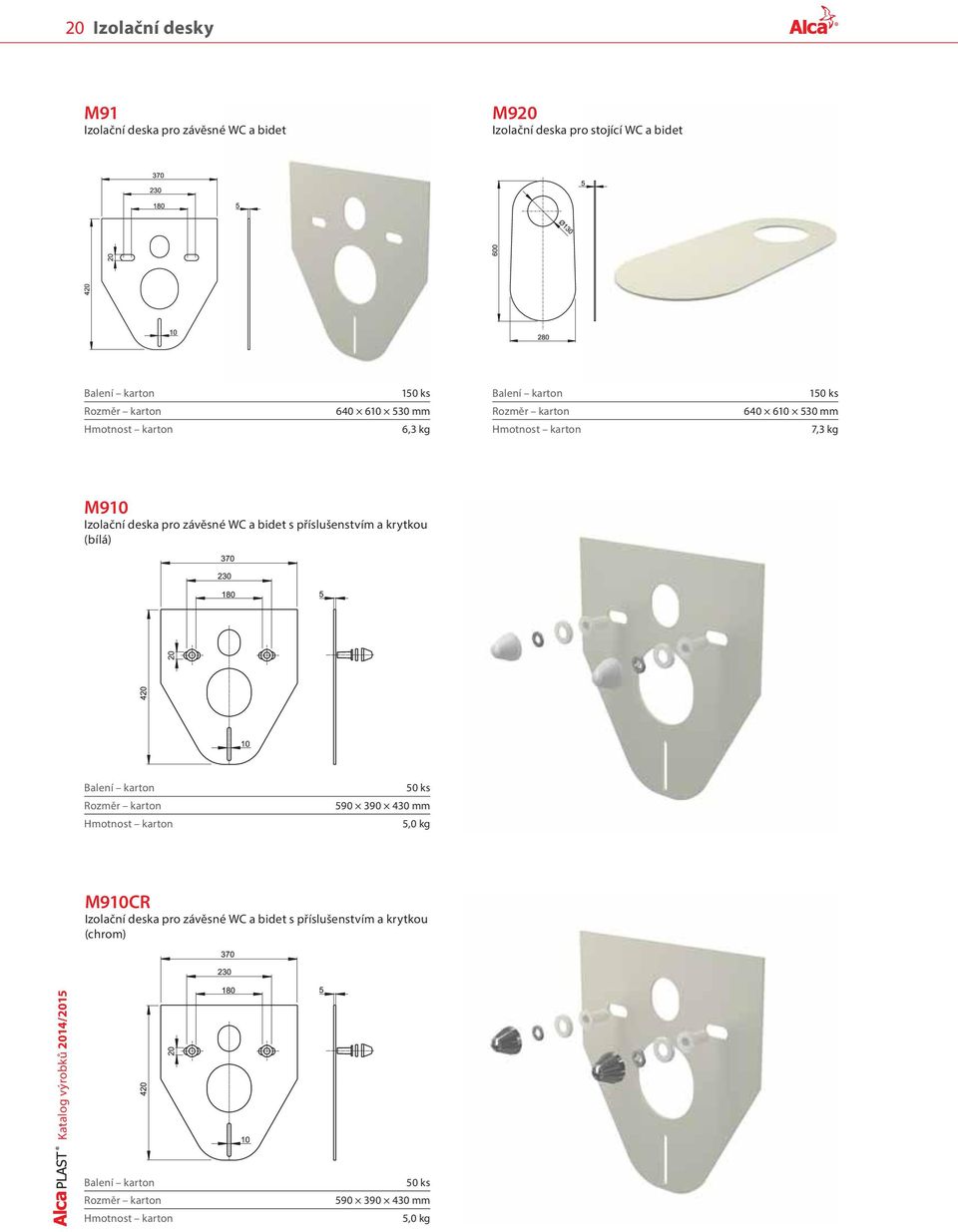

20 20 Izolační desky M91 Izolační deska pro závěsné WC a bidet M920 Izolační deska pro stojící WC a bidet 150 ks mm 6,3 kg 150 ks mm 7,3 kg M910 Izolační deska pro závěsné WC a bidet s příslušenstvím a krytkou (bílá) 50 ks 5,0 kg M910CR Izolační deska pro závěsné WC a bidet s příslušenstvím a krytkou (chrom) Katalog výrobků 2014/ ks 5,0 kg

21 Izolační desky 21 M940 Izolační deska pro závěsné umyvadlo M950 Izolační deska pro závěsný pisoár PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY M930 Izolační deska pro závěsné WC a bidet s příslušenstvím a krytkou (bílá) M930CR Izolační deska pro závěsné WC a bidet s příslušenstvím a krytkou (chrom) 150 ks mm 8,3 kg 50 ks 5,5 kg 50 ks 5,6 kg 60 ks mm 6,7 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

22 22 Ovládací tlačítka základní M70 Ovládací tlačítko pro předstěnové instalační systémy M170 Ovládací tlačítko pro předstěnové instalační systémy M270 Ovládací tlačítko pro předstěnové instalační systémy M70 Bílá M170 Bílá M270 Bílá M71 Chrom-lesk M171 Chrom-lesk M271 Chrom-lesk M72 Chrom-mat M172 Chrom-mat M272 Chrom-mat M73 Chrom kombinace lesk-mat M173 Chrom kombinace lesk-mat M277 Antracit Katalog výrobků 2014/2015 M75 Zlatá M175 Zlatá M275 Zlatá 25 ks mm 9,8 kg 25 ks mm 9,8 kg 25 ks mm 9,9 kg

23 Ovládací tlačítka základní 23 M370 Ovládací tlačítko pro předstěnové instalační systémy M470 Ovládací tlačítko pro předstěnové instalační systémy PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY M370 Bílá M371 Chrom-lesk M372 Chrom-mat M378 Černá M375 Zlatá 25 ks mm 10,1 kg M470 Bílá M471 Chrom-lesk M472 Chrom-mat M478 Černá M475 Zlatá 25 ks mm 10,9 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

24 24 Ovládací tlačítka základní N M1710 Ovládací tlačítko pro předstěnové instalační systémy N M1721 Ovládací tlačítko pro předstěnové instalační systémy N M1730 Ovládací tlačítko pro předstěnové instalační systémy M1710 Bílá M1721 Chrom-lesk M1730 Bílé M1713 Chrom-lesk/mat M1722 Chrom-mat M1732 Chrom-mat M1718 Černá M1725 Zlatá M1738 Černá 25 ks mm 8,8 kg 25 ks mm 8,8 kg 25 ks mm 8,8 kg Katalog výrobků 2014/2015

25 Ovládací tlačítka základní 25 N N M N M M1741 Ovládací tlačítko pro předstěnové instalační systémy Ovládací tlačítko pro předstěnové instalační systémy Ovládací tlačítko pro předstěnové instalační systémy PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY M1741 Chrom-lesk M1743 Chrom-lesk/mat M1745 Zlatá 25 ks mm 8,8 kg M Bílá/černá M Chrom-mat/černá 25 ks mm 8,8 kg M Bílá/chrom-lesk M Černá/chrom-mat M Černá/zlatá 25 ks mm 8,8 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

26 26 Ovládací tlačítka vkládaná M1370 Ovládací tlačítko pro předstěnové instalační systémy s vloženou barevnou deskou VKLÁDANÁ TLAČÍTKA Designová tlačítka navržená přední českou designérkou Barborou Škorpilovou s vloženým akrylátovým sklem pro netradiční luxusní oživení záchodu či koupelny. Vybírat můžete z pěti různých barevných provedení: bílá, zelená, hnědá lesklá, černá lesklá a černá matná. Pro sladění doplňků z nerezu je v nabídce i šestá varianta tlačítka s vkládanou matně nerezovou deskou. Vkládaná tlačítka jsou plně kompatibilní se všemi předstěnovými instalačními systémy ALCA. materiál rámečku a tlačítka: pochromovaný ABS materiál desky: ACRYLITE GP M1370 Deska: bílá-mat M1372 Deska: zelená-mat M1371 Deska: nerez-mat M1373 Deska: hnědá-mat M1374 Deska: černá-lesk M1375 Deska: černá-mat M1370, M1372, M1373, M1374, M1375 M ks mm 11,3 kg 17,9 kg Katalog výrobků 2014/2015 ALCA TAILOR-MADE Vzhled vkládaných tlačítek ALCA je možné na zakázku upravit do libovolného vzhledu přesně podle vašich individuálních požadavků. Přizpůsobit lze barvu, celoplošný grafickýmotiv i zobrazené logo. Můžete si tak zatraktivnit celý interiér vaší koupelny. N M1376 N M ks mm 11,3 kg

27 Ovládací tlačítka vkládaná s podsvícením 27 ALCA LIGHT M147X-AEZ11Y Ovládací tlačítko pro předstěnové instalační systémy s vloženou barevnou deskou a podsvícením Při objednávce se místo X doplní číslo odpovídající barvě desky a místo Y barva osvětlení. Barva desky Bílá Nerez-mat Zelená Hnědá Černá-lesk Černá-mat Barva podsvícení Bílá Modrá Zelená Červená Rainbow Materiál Kód podsvíceného tlačítka M147X M1470 M1471 M1472 M1473 M1474 M1475 Kód barvy podsvícení AEZ11Y AEZ110 AEZ111 AEZ112 AEZ113 AEZ114 AEZ310 Síťový zdroj pro automatický splachovač a osvětlení tlačítka M279 Antivandal ovládací tlačítko pro předstěnové instalační systémy mm 0,08 kg 10 ks mm 8,45 kg nerez Další možností, jak vjemově obohatit prostor vaší koupelny, je svítící tlačítko. Při použití vkládaného tlačítka v kombinaci s jeho osvětlením získáte příjemný tlumený zdroj světla ve zvoleném barevném odstínu. Toto nenucené osvětlení vaší koupelny jistě oceníte při orientaci ve vašem domě či bytě, zejména v době, kdy nechcete rozsvícením rušit vaše blízké. M1470 R, M1472 R, M1473 R, M1474 R, M1475 R M1471 R 10 ks mm Masivní kovové tlačítko s povrchovou úpravou. Je určeno pro veřejné prostory se značným pohybem osob. Má zvýšenou odolnost vůči demontování a mechanickému poškození. 21,1 kg 23,1 kg PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

28 28 Ovládací tlačítka FLAT Ovládací tlačítka FLAT ALUNOX zvítězila v prestižní designérské soutěži red dot award N TURN Ovládací tlačítko pro předstěnové instalační systémy N STING Ovládací tlačítko pro předstěnové instalační systémy FLAT ALUNOX TURN Alunox-mat/lesk STING Alunox-mat/lesk Mechanizmus je plně integrován do stěny, takže tlačítka téměř nevystupují nad obklad. Jsou vyrobena z kartáčovaného kovu, na kterém nejsou patrné otisky prstů. Tlačítka FLAT jsou plně kompatibilní se všemi předstěnovými instalačními systémy ALCA. Materiál 10 ks mm 10,03 kg alunox Materiál 10 ks mm 10,60 kg alunox FLAT INOX Základem je deska z kartáčované nerezové oceli, na kterou je nanesen speciální polomatný lak. Povrch tlačítek zaručuje snadnou údržbu a odolnost proti čisticím prostředkům. Je opatřen speciální ochrannou vrstvou, na které nejsou patrné otisky prstů. TURN-INOX Turn nerez STING-INOX Sting nerez Materiál 10 ks mm 13,83 kg nerez Materiál 10 ks mm 14,59 kg nerez FLAT COLOR Základem je deska z nerezové oceli, na kterou je nanesena speciální černá nebo bílá barva ve vysokém lesku. Povrch tlačítek je velmi odolný, dobře omyvatelný a je opatřen speciální ochrannou vrstvou. Katalog výrobků 2014/2015

29 Ovládací tlačítka FLAT 29 N FUN Ovládací tlačítko pro předstěnové instalační systémy N STRIPE Ovládací tlačítko pro předstěnové instalační systémy N AIR Ovládací tlačítko pro předstěnové instalační systémy PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY FUN Alunox-mat 10 ks mm 11,35 kg Materiál alunox FUN-INOX Fun nerez 10 ks mm 15,37 kg Materiál nerez FUN-WHITE Fun bílá 10 ks mm 14,90 kg Materiál nerez STRIPE Alunox-mat/lesk 10 ks mm 13,84 kg Materiál alunox STRIPE-INOX Stripe nerez 10 ks mm 17,73 kg Materiál nerez STRIPE-WHITE Stripe bílá STRIPE-BLACK Stripe černá 10 ks mm 15,94 kg Materiál nerez AIR Alunox-mat Materiál AIR-INOX Air nerez Materiál 10 ks mm 13,18 kg alunox 10 ks mm 19,71 kg nerez WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

30 30 Ovládací tlačítka FLAT N FUN Ovládací tlačítko pro předstěnové instalační systémy N STRIPE Ovládací tlačítko pro předstěnové instalační systémy FLAT WOOD Základem je deska z nerezové oceli, na kterou je nanesena struktura a barva domácích a exotických dřevin. Dekory jsou dostupné ve čtyřech různých variantách: Wenge, Teak, Buk a Dub světlý. Povrch tlačítek je ošetřen proti ulpívání nečistot a je otěruvzdorný. Tlačítka FLAT WOOD jsou díky použité povrchové úpravě velmi příjemná na dotek. FUN-WENGE Fun Wenge FUN-TEAK Fun Teak STRIPE-WENGE Stripe Wenge STRIPE-TEAK Stripe Teak FUN-BEECH Fun Buk STRIPE-BEECH Stripe Buk FUN-OAK WHITE Fun Dub světlý STRIPE-OAK WHITE Stripe Dub světlý Katalog výrobků 2014/2015 Materiál 10 ks mm 14,90 kg nerez Materiál 10 ks mm 15,94 kg nerez

31 Ovládací tlačítka FLAT ALUNOX s podsvícením 31 N AIR LIGHT Ovládací tlačítko pro předstěnové instalační systémy s podsvícením, kov-mat Barva podsvícení Bílá Modrá Zelená Červená Rainbow Kód barvy podsvícení AIR LIGHT-WHITE AIR LIGHT-BLUE AIR LIGHT-GREEN AIR LIGHT-RED AIR LIGHT R AEZ310 Síťový zdroj pro automatický splachovač a osvětlení tlačítka mm 0,08 kg Další možností, jak vjemově obohatit prostor vaší koupelny, je svítící tlačítko. Při použití tlačítka AIR v kombinaci s osvětlením ALCA Light získáte příjemný tlumený zdroj světla ve zvoleném barevném odstínu. Barevné podsvícení může být ve čtyřech barvách, nebo případně ve variantě rainbow (AIR LIGHT R), kde se postupně střídá veškeré barevné spektrum. (AIR LIGHT) (AIR LIGHT R) 10 ks mm 18,09 kg 19,87 kg PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

32 32 Oddálené splachování Slouží k oddálenému ovládání splachování standardních předstěnových instalačních systémů. Výsledná vzdálenost ovladače od nádržky musí být maximálně 3 m. Sada oddáleného splachování se skládá z pneumatického ovladače vypouštěcího ventilu, kompletního instalačního materiálu (propojovací hadička, ochranná hadice, hmoždinky, šrouby, ) a vnějšího ovladače pro nožní nebo ruční ovládání. Součástí balení je speciálně upravený vypouštěcí ventil. MPO10 Oddálené pneumatické splachování ruční, bílé, zabudování: do zdi Objem spláchnutí Vzdálenost splachování od nádržky mm 0,83 kg 6 9 l 3 m MPO11 Oddálené pneumatické splachování ruční, chrom-lesk, zabudování: do zdi MPO12 Oddálené pneumatické splachování nožní, kov, zabudování: do podlahy Objem spláchnutí Vzdálenost splachování od nádržky mm 0,84 kg 6 9 l 3 m Objem spláchnutí Vzdálenost splachování od nádržky mm 0,80 kg 6 9 l 3 m MPO13 Oddálené pneumatické splachování nožní, kov, zabudování: na zeď MEO10 Duální oddálené elektronické splachování ruční, kov, zabudování: do zdi Katalog výrobků 2014/2015 Objem spláchnutí Vzdálenost splachování od nádržky mm 0,90 kg 6 9 l 3 m Objem spláchnutí Vzdálenost splachování od nádržky mm 1,45 kg 2 3,5 l/6 9 l 5 m

33 Ovládací tlačítka senzorová 33 Senzorová tlačítka jsou určena do míst s vysokou fluktuací osob a plně odpovídají platným hygienickým normám EU. Tlačítka zajišťují bezdotykové opláchnutí mísy po každém použití WC včetně možnosti naprogramovatelného hygienického oplachu. Prodleva před spláchnutím je nastavena na 2 s po opuštění prostoru před WC. Součástí je též tlačítko pro mechanické spláchnutí, které je určeno k servisnímu opláchnutí mísy (např. kvůli úklidu). Senzorová tlačítka jsou vhodná i pro osoby se sníženou pohyblivostí. možnost senzorového i mechanického splachování 6 l jednoduché nastavení, možnost napojení přes mini USB na počítač, případně na inteligentní řízení systémů budov program je k dispozici na webových stránkách provedení Antivandal možnost použití ve veřejných budovách výběr designů provedení bílé, chrom a nerez součástí balení je speciálně upravený vypouštěcí ventil systém splachování využívá tlaku ve vodovodním řádu, a tak šetří energii M370S / M370SB Ovládací tlačítko pro předstěnové instalační systémy bílé se senzorem (napájení ze sítě) / (napájení z baterie) M370S M370SB mm 1,1 kg 2,3 kg M279S / M279SB Antivandal ovládací tlačítko pro předstěnové instalační systémy kov se senzorem (napájení ze sítě) / (napájení z baterie) M279S M279SB M371S M371SB mm 1,7 kg 2,7 kg M371S / M371SB Ovládací tlačítko pro předstěnové instalační systémy chrom lesk se senzorem (napájení ze sítě) / (napájení z baterie) mm 1,3 kg 2,3 kg PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

34 34 Senzorové splachovače WC Senzorový program zahrnuje výrobky určené pro bezdotykové použití WC. Program je využíván v místech s vysokou fluktuací osob a plně odpovídá platným hygienickým normám EU. Senzory jsou vybaveny možností nastavení hygienického oplachu, kdy se WC mísa sama opláchne proudem vody po každém zvoleném počtu použití WC nebo po uplynutí zvoleného času od posledního spláchnutí. Senzorový program je možné použít jak u závěsných mís, tak i u pisoárů. jednoduché nastavení, možnost napojení přes mini USB na počítač případně na inteligentní řízení systémů budov program je k dispozici na webových stránkách možnost nastavení hygienického oplachu magnetický spínač pro servisní odstávku a úklid napájení ze sítě nebo baterií výběr designů provedení chrom nebo kov N ASP3 Automatický splachovač WC chrom, 12V (napájení ze sítě) N ASP3B Automatický splachovač WC chrom, 6V (napájení z baterie) 8 ks mm 2,3 kg 8 ks mm 2,5 kg N ASP3K Automatický splachovač WC kov, 12V (napájení ze sítě) N ASP3KB Automatický splachovač WC kov, 6V (napájení z baterie) Katalog výrobků 2014/ ks mm 2,6 kg 8 ks mm 2,7 kg

35 Senzorové splachovače pisoáru 35 N Program k nastavení senzorů N ASP4 Automatický splachovač pisoáru chrom, 12V (napájení ze sítě) 10 ks mm 1,4 kg N ASP4K Automatický splachovač pisoáru kov, 12V (napájení ze sítě) 10 ks mm 1,8 kg Možnost nastavení: čas začátku registrace čas konce registrace délka spláchnutí automatické spláchnutí povolení předoplachu/pooplachu čas zavodnění citlivost senzoru N ASP4B Automatický splachovač pisoáru chrom, 6V (napájení z baterie) 10 ks mm 1,6 kg N ASP4KB Automatický splachovač pisoáru kov, 6V (napájení z baterie) 10 ks mm 1,8 kg PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

36 36 Zdroje pro senzorový program AEZ310 Síťový zdroj pro automatický splachovač a osvětlení tlačítka N AEZ330 Akumulátor pro senzor wc a pisoáru 0,12 kg 0,27 kg N AEZ331 Akumulátor pro senzorová tlačítka N AEZ340 Nabíječka akumulátoru AEZ330 a AEZ331 0,70 kg 0,12 kg Katalog výrobků 2014/2015

37 Montážní rámy zařizovacích předmětů 37 A104/1200 Montážní rám pro umyvadlo A104/1000 Montážní rám pro umyvadlo PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Stavební výška A104/850 Montážní rám pro umyvadlo Stavební výška Stavební výška mm 8,2 kg mm mm 7,2 kg 850 mm N A104AVS/1200 Montážní rám pro umyvadlo a baterie s vestavěným sifonem mm 11,86 kg mm LET ZÁRUKA 6 LET ZÁRUKA 6 EN kg EN kg Stavební výška mm 7,7 kg mm A104A/1200 Montážní rám pro umyvadlo a baterie Stavební výška A104B/1200 Montážní rám pro baterie mm 8,6 kg mm LET ZÁRUKA 6 LET ZÁRUKA 6 EN kg EN kg mm 6 EN 997 9,64 kg EN kg 150 kg Stavební výška mm LET ZÁRUKA LET ZÁRUKA 6 WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

38 38 Montážní rámy zařizovacích předmětů A105/1200 Montážní rám pro bidet A105/1000 Montážní rám pro bidet Stavební výška mm 12,0 kg mm LET ZÁRUKA 6 EN kg Stavební výška mm 11,4 kg mm LET ZÁRUKA 6 EN kg A105/850 Montážní rám pro bidet A105/450 Montážní rám pro bidet Stavební výška mm 11,0 kg 850 mm LET ZÁRUKA 6 EN kg Stavební výška mm 9,7 kg 450 mm LET ZÁRUKA 6 EN kg A106/1200 Montážní rám pro madlo A107/1200 Montážní rám pro pisoár Katalog výrobků 2014/2015 Stavební výška mm 11,4 kg mm LET ZÁRUKA 6 EN kg Stavební výška mm 8,6 kg mm 6 EN kg LET ZÁRUKA

39 Montážní rámy zařizovacích předmětů 39 N A107S/1200 Montážní rám pro pisoár a senzor N A108/1300 Montážní rám pro výlevku a baterie PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Stavební výška A113/1200 Montážní rám pro závěsné WC kombi Stavební výška N A114S/1200 Montážní rám pro závěsné WC a senzor Stavební výška mm 9,7 kg mm mm 10,9 kg mm mm 13,2 kg mm LET ZÁRUKA 6 LET ZÁRUKA 6 LET ZÁRUKA 6 EN kg EN kg EN kg Stavební výška A114/1200 Montážní rám pro závěsné WC Stavební výška mm 16,09 kg mm mm 12,7 kg mm LET ZÁRUKA 6 LET ZÁRUKA 6 EN kg EN kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

40

41 Ventily NAPOUŠTĚCÍ VENTILY 42 Napouštěcí ventily ALCAPLAST jsou založeny na hydromechanickém principu uzavírání tlakem vody v daném vodovodním řádu. Díky konstrukci a použitému materiálu vykazují vysokou stabilitu hladiny při napouštění a velmi omezenou citlivost na změny tlaků vody. VYPOUŠTĚCÍ VENTILY 44 Vypouštěcí ventily jsou vysoce univerzální pro různé vyráběné typy nádržek. Jsou vybaveny možností nastavení optimálního objemu vypuštěné vody tak, aby spolu se zvolenou keramikou byla dosažena maximální účinnost spláchnutí. Vypouštěcí ventily ALCAPLAST vykazují zákazníky léty prověřenou vysokou spolehlivost a dlouhodobou životnost. Fungují jako úsporné a to buď STOP, nebo DUAL systémem. Ovládací tlačítka s kvalitními chromovými povrchy jsou v provedení chrom-lesk, chrom-mat a bílé. Ventily svým konstrukčním řešením umožňují fixaci víka k nádržce. U nádržek s otvorem ve víku menším než 42 mm lze použít krytku. Vypouštěcí ventily mají nastavitelný objem vypuštění a jsou univerzálně použitelné pro nádržky různých výrobců s průměrem výpustného otvoru 60 mm. Jejich konstrukce umožňuje seřízení optimální výšky ventilu dle výšky nádržky. WC PLASTOVÉ NÁDRŽKY 46 WC nádržky ALCAPLAST lze použít jako vysoko, středně i nízko položené. Jsou vybaveny kompletní sadou ventilů a ostatním příslušenstvím, potřebným pro jednotlivé způsoby montáže. Objem 8 litrů zaručuje vysokou účinnost splachování spolu s velkou variabilitou nastavení objemů vypouštěné vody ať u duálního splachování nebo STOP systému. Polystyrenová vložka uvnitř nádržky zabraňuje jejímu rosení. Konstrukční řešení zaručuje komfort ovládání i pro děti a handicapované osoby. Použitý materiál nežloutne a má vysokou odolnost proti poškrábání. Obě nádržky zaručují úsporné hospodaření s vodou. Nádržku Alca UNI DUAL můžete mít ve své koupelně bez nákladné přestavby. Pouze na háky pro vaši stávající nádržku zavěsíte A93, neboť rozteč je stejná. SPLACHOVACÍ SOUPRAVY 47 Soupravy se skládají z napouštěcích ventilů bočních nebo spodních, vypouštěcích ventilů DUAL nebo STOP systém, fixačních sad a těsnění. Fixační sady jsou šrouby k upevnění nádržky na WC mísu a dodávají se v různých velikostních variantách a provedeních. Široká škála těsnění umožňuje správný výběr pro spolehlivé a těsné propojení nádržky a WC mísy kombi klozetu. Součástí každé soupravy s bočním napouštěcím ventilem je záslepka, sloužící k zakrytí volného otvoru pro napouštěcí ventil.

42 42 Napouštěcí ventily A15 1/2" Napouštěcí ventil boční Pro keramické nádržky A15 3/8" Napouštěcí ventil boční Pro keramické nádržky 75 ks 11,2 kg 75 ks 10,8 kg A15P 1/2" Napouštěcí ventil boční Pro plastové nádržky A15P 3/8" Napouštěcí ventil boční Pro plastové nádržky a moduly 75 ks 11,0 kg 75 ks 10,7 kg A16 1/2" Napouštěcí ventil boční kovový závit Pro keramické nádržky A16 3/8" Napouštěcí ventil boční kovový závit Pro keramické nádržky Katalog výrobků 2014/ ks 14,4 kg 75 ks 13,5 kg

43 Napouštěcí ventily 43 A16P 3/8" Napouštěcí ventil boční kovový závit Pro plastové nádržky a moduly PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY A17 1/2" Napouštěcí ventil spodní A18 1/2" Napouštěcí ventil spodní kovový závit 75 ks 12,2 kg 50 ks 11,7 kg 50 ks 14,4 kg A17 3/8" Napouštěcí ventil spodní A18 3/8" Napouštěcí ventil spodní kovový závit 50 ks 11,3 kg 50 ks 13,3 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

44 44 Vypouštěcí ventily A2000 Vypouštěcí ventil se STOP tlačítkem A05 Vypouštěcí ventil se STOP tlačítkem zvýšený START STOP START STOP 25 ks 9,9 kg 25 ks 9,5 kg N A08A Vypouštěcí ventil s dvoutlačítkem ±28 mm A02 Vypouštěcí ventil pro nízko položenou nádržku A03 Vypouštěcí ventil pro vysoko položenou nádržku Katalog výrobků 2014/2015 ±27 mm DUAL 3 l/6 l 16 ks 7,5 kg 25 ks 8,5 kg 25 ks 8,3 kg

45 Vypouštěcí ventily 45 A03A Vypouštěcí ventil pro vysoko položenou nádržku PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY A06 Vypouštěcí ventil pro moduly výšky 1 000, A06/850 Vypouštěcí ventil pro snížené moduly výšky ks 6,6 kg 25 ks 6,8 kg 25 ks 6,8 kg N A06E Vypouštěcí ventil Ecology pro moduly výšky 1 000, Ecology úsporné spláhnutí A07 Vypouštěcí ventil pro nízko položenou nádržku A93 25 ks 6,8 kg 2 l/4 l 25 ks 7,8 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

46 46 WC plastové nádržky A09A Vypouštěcí ventil pro Slimmodul A09B Vypouštěcí ventil pro Slimmodul Úsporné nastavitelné spláchnutí 20 ks 8,9 kg 2,6 5 l/4 9 l Objem spláchnutí 50 ks 12,2 kg 3/6 l A93 Alca UNI DUAL univerzální WC nádržka Obsah balení: Úsporné nastavitelné spláchnutí mm 2,9 kg 3/5 8 l napouštěcí ventil vypouštěcí ventil páčka šňůrka nádržka A94 Alca UNI univerzální WC nádržka START/STOP Katalog výrobků 2014/2015 Úsporné nastavitelné spláchnutí Univerzální závěsy Svou roztečí a tvarem se shodují s dosud používanými nádržkami mm 2,6 kg START/STOP Obsah balení: napouštěcí ventil vypouštěcí ventil páčka šňůrka nádržka

47 Splachovací soupravy 47 A95 Trubice splachovací dělená Ø32 + vložka vrapová A950 Trubice splachovací komplet Ø35 PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY mm SA2000 1/2" Splachovací souprava se STOP tlačítkem Obsah balení: A15 1/2", A2000, záslepka, šrouby, těsnění 0,3 kg START STOP 20 ks 13,0 kg mm 0,5 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

48 48 Splachovací soupravy SA2000 3/8" Splachovací souprava se STOP tlačítkem Obsah balení: A15 3/8", A2000, záslepka, šrouby, těsnění START STOP 20 ks 12,9 kg SA2000S 1/2" Splachovací souprava se STOP tlačítkem Obsah balení: A17 1/2", A2000, šrouby, těsnění START STOP 20 ks 14,5 kg SA2000S 3/8" Splachovací souprava se STOP tlačítkem Obsah balení: A17 3/8", A2000, šrouby, těsnění Katalog výrobků 2014/2015 START STOP 20 ks 14,3 kg

49 Splachovací soupravy 49 N SA2000K 1/2" Splachovací souprava se STOP tlačítkem Obsah balení: A16 1/2", A2000, záslepka, šrouby, těsnění PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY START STOP 20 ks N SA2000K 3/8" Splachovací souprava se STOP tlačítkem Obsah balení: A16 3/8", A2000, záslepka, šrouby, těsnění N SA2000SK 1/2" Splachovací souprava se STOP tlačítkem Obsah balení: A18 1/2", A2000, šrouby, těsnění 13,2 kg START STOP 20 ks 12,9 kg START STOP 20 ks 12,7 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

50 50 Splachovací soupravy N SA2000SK 3/8" Splachovací souprava se STOP tlačítkem Obsah balení: A18 3/8", A2000, šrouby, těsnění START STOP 20 ks 13,8 kg N SA08A 1/2" Splachovací souprava s dvoutlačítkem Obsah balení: A15 1/2", A08A, záslepka, šrouby, těsnění DUAL 3 l/6 l 16 ks 11,3 kg N SA08A 3/8" Splachovací souprava s dvoutlačítkem Obsah balení: A15 3/8", A08A, záslepka, šrouby, těsnění Katalog výrobků 2014/2015 DUAL 3 l/6 l 16 ks 11,2 kg

51 Splachovací soupravy 51 N SA08AS 1/2" Splachovací souprava s dvoutlačítkem Obsah balení: A17 1/2", A08A, šrouby, těsnění PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY N SA08AS 3/8" Splachovací souprava s dvoutlačítkem Obsah balení: A17 3/8", A08A, šrouby, těsnění N SA08AK 1/2" Splachovací souprava s dvoutlačítkem Obsah balení: A16 1/2", A08A, záslepka, šrouby, těsnění DUAL 3 l/6 l 16 ks 12,6 kg DUAL 3 l/6 l 16 ks 12,4 kg DUAL 3 l/6 l 16 ks 11,5 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

52 52 Splachovací soupravy N SA08AK 3/8" Splachovací souprava s dvoutlačítkem Obsah balení: A16 3/8", A08A, záslepka, šrouby, těsnění DUAL 3 l/6 l 16 ks 11,4 kg N SA08ASK 1/2" Splachovací souprava s dvoutlačítkem Obsah balení: A18 1/2", A08A, šrouby, těsnění DUAL 3 l/6 l 16 ks 12,2 kg N SA08ASK 3/8" Splachovací souprava s dvoutlačítkem Obsah balení: A18 3/8", A08A, šrouby, těsnění Katalog výrobků 2014/2015 DUAL 3 l/6 l 16 ks 11,9 kg

53 Ventily náhradní díly 53 V018 Krytka tlačítka (vypouštěcí ventil A2000) P014 Tlačítko kompletní chrom k A05 PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Balení sáček Rozměr sáček Hmotnost sáček V011 Tlačítko kompletní chrom (vypouštěcí ventil A2000) Balení sáček 0,01 kg Rozměr sáček Hmotnost sáček V015 Těsnění Balení sáček 0,02 kg Rozměr sáček Hmotnost sáček 0,01 kg Balení sáček Rozměr sáček Hmotnost sáček N V296 Tlačítko kompletní A08A Balení sáček 0,03 kg Rozměr sáček Hmotnost sáček N020 Záslepka chrom Balení sáček 0,02 kg Rozměr sáček Hmotnost sáček 0,01 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

54

55 WC sedátka ANTIBACTERIAL 56 Univerzální záchodové sedátko A60 je vyrobeno z plněného polypropylenu, který svými vlastnostmi zaručuje velkou tvarovou stálost a stálobarevnost. Velmi nízká tepelná vodivost materiálu výrazně omezuje dojem dosednutí na studenou plochu. Masivní konstrukce dobře odolává vnějšímu mechanickému poškození a pololesklý vzhled účinně zvyšuje odolnost proti běžnému pohledovému znečištění. Variabilita šroubů dovoluje přizpůsobit sedátko široké škále WC mís a zaručuje dlouhou životnost spolu s vysokou užitnou hodnotou. Záchodové sedátko A60 je dodáváno s antibakteriální úpravou a v novém atraktivním obalu. Antibakteriální vlastnosti materiálu sedátka jsou způsobeny obsahem sloučenin stříbra. Při testování sedátka bylo ověřeno, že dochází k redukci hustoty bakterií až o dva řády, což znamená, že tato dezinfekční úprava sedátka má bakteriostatickou účinnost. DUROPLAST 56 Sedátka jsou vyrobena z duroplastu, materiálu patřícího do skupiny termosetů. Výrobek tak odolává běžnému mechanickému poškození, obvyklým čisticím prostředkům i koncentrovaným chemikáliím. Materiál si dlouhodobě udržuje mechanické vlastnosti a je barevně stálý. SOFTCLOSE 57 Sedátko s bezpečnostním zpomalovacím systémem. Víko i sedák pomalu dosedají na kloset pomocí zpomalovacího mechanismu v pantu sedátka. Systém zabraňuje poškození WC mísy, sedátka a zároveň funguje jako účinná ochrana proti úrazu osob. Sedátko Softclose je vhodné i do veřejného sektoru a taktéž pro osoby se sníženou schopností pohybu. Sedátko je vybaveno dvěma nerezovými stavitelnými panty, díky nimž lze přizpůsobit montáž rozměrům WC mísy. Zvolený nerezový materiál je odolný proti mechanickému i chemickému poškození a také ulehčuje údržbu. Fixační systém click/clack výrazně usnadňuje a urychluje čistění WC mísy. Pouhým stisknutím tlačítek na vnitřní straně pantu dojde k uvolnění sedátka v nástavci. Tím je možné sedátko z WC mísy jednoduše odejmout. Po provedení hygienického očištění mísy lze sedátko vrátit na původní místo pouhým nasazením zpět na úchyt pantů. ZÁKLADNÍ 59 Univerzální záchodová sedátka jsou vyrobena z polypropylenu, který je zdravotně nezávadný, tvarově a barevně stálý.

56 56 WC sedátka Antibacterial, Duroplast A60 WC sedátko Antibacterial P09 Panty pro A60 Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,073 kg Tabulka kompatibility 13 ks mm 18,5 kg JIKA KOLO IDEAL STANDARD CERSANIT KERASAN SANKER Mio, Lyra, Dino, Olymp, Zeta, Roman, Lukas, Rigo, Norma Style, Nova top, Delta (Nova) Eurovit (Ecco) President, Terra Flora Animo A61 WC sedátko Duroplast Z268 Panty pro A61 Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,066 kg Tabulka kompatibility 5 ks mm 9,9 kg JIKA KOLO CERSANIT GUSTAVSBERG KERAMIN Olymp, Zeta, Lyra plus (závěsná) Rekord, Panda, Primo Merida, Family, Terra Saval Grand A62 WC sedátko Duroplast univerzální Z127 Panty pro A62 Katalog výrobků 2014/ ks mm 10,9 kg Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,126 kg Tabulka kompatibility JIKA KOLO IDEAL STANDARD CERSANIT LAUFEN GUSTAVSBERG KERAMIN Mio, Lyra, Dino, Olymp, Cubito, Zeta, Roman Rekord, Nova top, Nova, Delta, Panda, Primo Eurovit (Ecco) Lotos, Terra, Merida, Roma, Family, Solari, Classic, Ellada, Market Pro, Sedan Saval Grand

57 WC sedátka Duroplast 57 N A601 WC sedátko Duroplast P096 Panty pro A601 PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,2 kg N A602 WC sedátko Duroplast 5 ks mm N A603 WC sedátko Duroplast s odnímatelnou dětskou vložkou 13,0 kg 5 ks mm 13,5 kg 5 ks mm 16,8 kg Tabulka kompatibility str. 60 P097 Panty pro A602, A603 Balení sáček P097 Panty pro A602, A603 1 pár Rozměr sáček Hmotnost sáček Balení sáček 0,3 kg Tabulka kompatibility str pár Rozměr sáček Hmotnost sáček 0,3 kg Tabulka kompatibility str. 60 WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

58 58 WC sedátka Softclose A64 WC sedátko Softclose se zpomalením Z137 Panty pro A64, A65, A66, A67 Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,116 kg Tabulka kompatibility 5 ks mm 12,6 kg JIKA KOLO IDEAL STANDARD CERSANIT KERASAN KERAMIN Lyra, Lyra Plus, Dino, Olymp, Zeta, Roma Nova top, Nova, Primo, Style, Delta, Impulz Eurovit (Ecco) President, Terra, Family, Solari, Classic Godia Grand A65 WC sedátko Softclose se zpomalením Z137 Panty pro A64, A65, A66, A67 Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,116 kg Tabulka kompatibility 5 ks mm 14,8 kg JIKA KOLO IDEAL STANDARD CERSANIT KERASAN KERAMIN Lyra, Dino, Olymp, Zeta, Roma Nova top, Nova, Primo, Style, Delta, Impulz Eurovit (Ecco) President, Terra, Family, Solari, Classic, Ellada Godia Grand A66 WC sedátko Softclose se zpomalením Z137 Panty pro A64, A65, A66, A67 Katalog výrobků 2014/ ks mm 15,0 kg Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,116 kg Tabulka kompatibility JIKA Mio, Dino, Olymp, Cubito, Zeta KOLO Style, Quatro, Impulz IDEAL STANDARD Eurovit (Ecco) CERSANIT President, Merida, Terra KERASAN Flo LAUFEN Pro, Form

59 WC sedátka Softclose 59 A67 WC sedátko Softclose se zpomalením Z137 Panty pro A64, A65, A66, A67 PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,116 kg N A604 WC sedátko Softclose se zpomalením 5 ks mm 16,1 kg 5 ks mm Tabulka kompatibility JIKA KOLO CERSANIT KERASAN LAUFEN P098 Panty pro A604 Balení sáček 1 pár Rozměr sáček Hmotnost sáček 14,0 kg Tabulka kompatibility str. 60 N A69 WC sedátko Softclose se zpomalením a odnímatelnou dětskou vložkou 5 ks mm 11,0 kg Z637 Panty pro A69 Tabulka kompatibility JIKA KOLO IDEAL STANDARD CERSANIT GUSTAVSBERG KERAMIN 0,3 kg Balení sáček 1 pár Rozměr sáček Hmotnost sáček 0,077 kg Mio, Dino, Olymp, Cubito, Zeta Style, Quatro, Impulz President, Merida, Terra Flo Pro, Form Mio, Lyra, Lyra plus, Dino, Olymp, Zeta Rekord Eurovit (Ecco) Terra Saval Grand WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

60 60 WC sedátka Softclose Tabulka kompatibility A601 CERSANIT FAYANS * * * Terra, Prezident Neo GUSTAVSBERG Saval Nautic IDEAL STANDARD Vidima, Seva Mix, Eurovit JIKA Easy/Zeta, Lyra Plus Tigo, Olymp KERAMIN Grand KOLO Rekord Primo ROCA Victoria Tabulka kompatibility A602, A603, A604 * * * ALFÖLDI Saval, Bázis, Solinár CERSANIT Terra, Lotos, Classic, Ellada, Eko-2000, Koral, Atlantic, Solari, Family, Meteor, Trento, Relax, Iryda, Olimpia, Prezident, Roma, Merida Delfi DOLOMITE Garda, Clodia DURAVIT Starck3 FAYANS Neo GLACERA Easy, Base Montarano GUSTAVSBERG Saval, Nautic IDEAL STANDARD Vidima, Seva Mix, Eurovit IDEAL STANDARD/VIDIMA Storm, Stil, Seva M, Seva Mega JIKA Easy/Zeta, Dino, Roma, Lyra, Norma, Wega, Rigo, Lukas, Lyra Plus, Olymp Easy/Zeta (combi), Tigo KERAMAG Renova Nr.1 KERAMIN Grand KERASAN Godia KOLO Rekord, Idol, Nova, Impulz, Delta, Style, Primo Nova Top LAUFEN Gallery MONDIAL 4031 MULTI Eur ROCA Victoria, Zoom Meridian, Nexo ROSA Elegans, Komfort, Evro, Premier, Ressa, Elegans SAMARSKJI STROJFARFOR Sanata SANTEK Boreal, Briz SANTERI Vita, Sonata VILLEROY BOCH O.novo VITRA Saval S50 Katalog výrobků 2014/2015

61 WC sedátka základní 61 A68 WC sedátko dětská vložka P102 WC sedátko dětská vložka pro A603 PŘEDSTĚNOVÉ INSTALAČNÍ SYSTÉMY A3550 WC sedátko A3553 WC sedátko 7 ks mm 2,3 kg 15 ks mm 13,1 kg 15 ks mm 11,5 kg A3551 WC sedátko mm 0,29 kg 15 ks mm 10,4 kg WC PŘÍSLUŠENSTVÍ FLEXI PŘIPOJENÍ SIFONY PODLAHOVÉ VPUSTI PODLAHOVÉ ŽLABY WC SEDÁTKA VENTILY

62

63 Podlahové žlaby LINIOVÉ PODLAHOVÉ ŽLABY 64 Liniové podlahové žlaby jsou určeny pro vkládání perforovaných a plných roštů nebo roštů uzpůsobených na vložení dlažby. Voda vtéká do žlabu přes otvory v roštu nebo mezi okrajem žlabu a roštem. Umísťují se ke stěně nebo do prostoru. LINIOVÉ PODLAHOVÉ ŽLABY ANTIVANDAL 70 Liniové podlahové žlaby Antivandal jsou určeny do prostor s vysokou fluktuací lidí. Mřížka je ve žlabu uchycena pomocí šroubů tak, aby ji nebylo možno vyjmout bez použití nářadí. Součástí žlabu je rošt BUBLE. ODTOKOVÝ SYSTÉM 71 Odtokový systém je určen pro zabudování do stěny. Do odtokového otvoru je vložen kryt, který je součástí obkladu stěny. Kryt je buď plný v provedení lesk nebo mat, anebo je uzpůsobený na vložení obkladu. Voda vtéká do žlabu pouze mezerou mezi okrajem dlažby a krytem odtokového systému. Systém je svým umístěním vhodný do prostorů s vysokým pohybem osob bazénů, lázní a wellness center. ROHOVÉ PODLAHOVÉ ŽLABY 72 Rohový podlahový žlab se umísťuje pouze do rohu sprchového koutu, který je tvořen dvěma zaizolovanými stěnami. Vertikální límec umožňuje jednoduchou instalaci a dokonalou izolaci stěn. Do žlabu se vkládají masivní perforované rošty. Nerezový okraj tvoří pohledový přechod mezi dlažbou a roštem. Voda vtéká do žlabu kolem přes okraj a přes otvory v roštu. LINIOVÉ PODLAHOVÉ ŽLABY PLASTOVÉ 73 Liniové podlahové žlaby plastové jsou díky nízké stavební výšce 6,2 cm vhodné zejména pro rekonstrukce bytových domů. Jsou vyrobeny z vysoce odolného plastu, který odolává mrazu i chemii a je kompletně rozebíratelný až po odpadní trubku. Součástí každého balení je kompletní souprava žlabu s roštem včetně příslušenství. PŘÍSLUŠENSTVÍ PODLAHOVÝCH ŽLABŮ 76 PŘELIVOVÉ ROŠTY 77

64 64 Liniové podlahové žlaby Délkové varianty podlahových žlabů a roštů strany APZ1, APZ101 Low Podlahový žlab s okrajem pro perforovaný rošt APZ1 85 mm LET ZÁRUKA 25 APZ mm N APZ1001, APZ1101 Low Podlahový žlab s okrajem pro perforovaný rošt, svislý odtok APZ mm LET ZÁRUKA 25 APZ mm LINE Nerez lesk/mat PURE Nerez lesk/mat L (300, 550, 650, 750, 850, 950, 1050, 1150) L+60 (360, 610, 710, 810, 910, 1010, 1110, 1210) Šířka sprchového koutu (mm) Délka žlabu/roštu L (mm) CUBE Nerez lesk/mat HOPE Nerez lesk/mat Katalog výrobků 2014/2015 APZ1/1001 APZ101/1101 Odtok boční svislý Minimální tloušťka betonu (H1) 85 mm 55 mm Celková stavební výška (H2) mm mm Výška od osy odpadu po límec (H3) 48/ mm 33,5/ mm Výška od osy odpadu po dno sifonu (H4) 36/ mm 21,5/ mm Stavební výška po odpad (H5) /111 mm /100 mm Šířka koryta žlabu (G) 60 mm 60 mm Průtok žlabu (ČSN EN 1253) 60/68,8 l/min 35/44 l/min Odpadní potrubí (D) Ø50 Ø40 Třída zatížení (ČSN EN 1253) K3 = max. 300 kg Materiál tělo žlabu (ČSN 17240) Nerezová ocel DIN Materiál zápachová uzávěra PP BUBLE Nerez lesk/mat DREAM Nerez lesk/mat APZ1-850 APZ1-850 APZ mm 3,38 kg LINE-850 LINE-850 LINE mm 0,65 kg
