Předstěnové instalační systémy

Transkript

1 4 Předstěnové instalační systémy pro zazdívání do sádrokartonu do bytových jader Rohový ventil Osvědčený rohový ventil Schell svou masivní mosaznou konstrukcí a kvalitou použitých těsnicích materiálů zaručuje dlouhodobou bezvadnou funkci. Dvojčinné splachování s hygienickou rezervou Úsporné (malé spláchnutí) - 3 l např. při malé potřebě. Ekonomické (velké spláchnutí) - 6 l např. při velké potřebě. Hygienické - po použití velkého spláchnutí zůstávají v nádrži 3 l vody, které jsou ihned k dispozici k dodatečnému spláchnutí nebo omytí mísy (např. při použití štětky na WC mísu). Spouští se stiskem a držením libovolného tlačítka. Napouštěcí ventil nový ventil s přesnějším uzavíráním a sníženou hlučností Vypouštěcí ventil se zvýšenou odolností proti usazování nečistot z vody Nádržka vyfouknutá z jednoho kusu 100% kontrolovaná výrobcem a s vysokou garantovanou životností Perfektní armatury Ventily Alcaplast rychle napouštějí, jsou tiché a málo citlivé na rozdíly tlaku ve vodovodním řádu. Konstrukce vypouštěcího ventilu zaručuje dlouhodobou odolnost vůči usazeninám. Optimalizované těsnění výpusti a spojení vypouštěcí ventil nádržka Opláštění nádržky polystyrenová izolace zabraňující rosení nádržky na povrchu a tlumící prostup hluku z nádrže do okolí

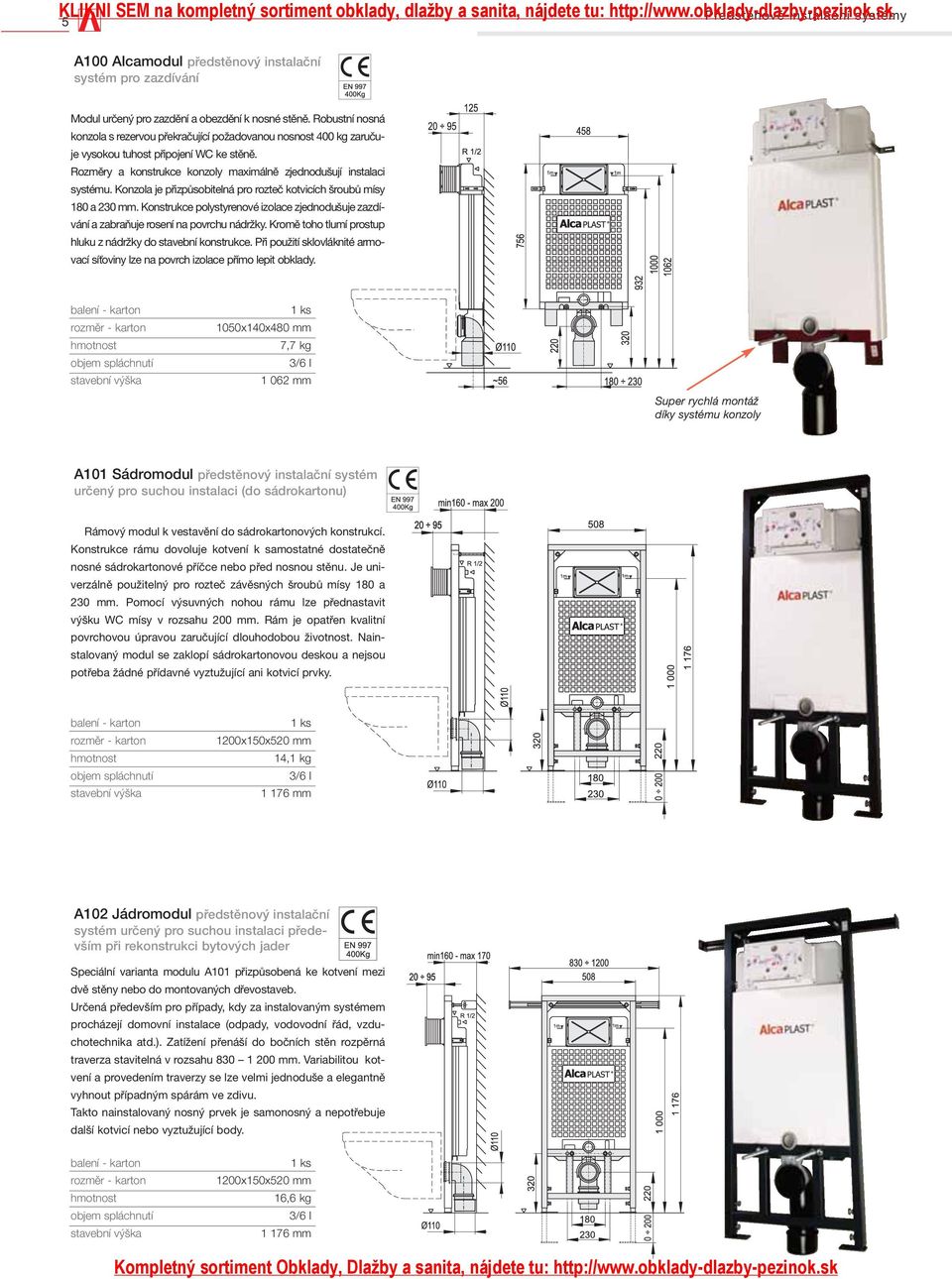

2 5 Předstěnové instalační systémy A100 Alcamodul pfiedstûnov instalaãní systém pro zazdívání Modul určený pro zazdění a obezdění k nosné stěně. Robustní nosná konzola s rezervou překračující požadovanou nosnost 400 kg zaručuje vysokou tuhost připojení WC ke stěně. Rozměry a konstrukce konzoly maximálně zjednodušují instalaci systému. Konzola je přizpůsobitelná pro rozteč kotvicích šroubů mísy 180 a 230 mm. Konstrukce polystyrenové izolace zjednodušuje zazdívání a zabraňuje rosení na povrchu nádržky. Kromě toho tlumí prostup hluku z nádržky do stavební konstrukce. Při použití sklovláknité armovací síťoviny lze na povrch izolace přímo lepit obklady. 1050x140x480 mm 7,7 kg mm Super rychlá montáž díky systému konzoly A101 Sádromodul pfiedstûnov instalaãní systém urãen pro suchou instalaci (do sádrokartonu) Rámový modul k vestavění do sádrokartonových konstrukcí. Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu. Je univerzálně použitelný pro rozteč závěsných šroubů mísy 180 a 230 mm. Pomocí výsuvných nohou rámu lze přednastavit výšku WC mísy v rozsahu 200 mm. Rám je opatřen kvalitní povrchovou úpravou zaručující dlouhodobou životnost. Nainstalovaný modul se zaklopí sádrokartonovou deskou a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky. 1200x150x520 mm 14,1 kg mm A102 Jádromodul pfiedstûnov instalaãní systém urãen pro suchou instalaci pfiedev ím pfii rekonstrukci bytov ch jader Speciální varianta modulu A101 přizpůsobená ke kotvení mezi dvě stěny nebo do montovaných dřevostaveb. Určená především pro případy, kdy za instalovaným systémem procházejí domovní instalace (odpady, vodovodní řád, vzduchotechnika atd.). Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu mm. Variabilitou kotvení a provedením traverzy se lze velmi jednoduše a elegantně vyhnout případným spárám ve zdivu. Takto nainstalovaný nosný prvek je samonosný a nepotřebuje další kotvicí nebo vyztužující body. 1200x150x520 mm 16,6 kg mm

3 6 moderní design pfiiná í nov rozmûr Ovládací tlačítka pro předstěnové instalační systémy Krásné věci a jejich design hrají v našem životě významnou roli. To platí především pro místa, která vnímáme všemi smysly. Takovým příkladem může být koupelna vybavená podle Vašich individuálních požadavků, aby splnila nejen funkčnost, ale především estetické nároky. Střídmost, jednoduchost, elegantní linie, vysokou kvalitu zpracování a užitnou hodnotu ocení tvůrci a uživatelé jak interiérů domácností, tak i veřejných prostor. Mladý design odmítá vše přebytečné a prostřednictvím tvaru vyjadřuje celou svoji upřímnost. design není o kompromisu M70 ovládací tlaãítka pro pfiedstûnové M70 bílé M71 chrom - lesk M72 chrom - mat M73 chrom - kombinace: deska - lesk, tlaãítko - mat

4 7 Ovládací tlačítka pro předstěnové instalační systémy M270 ovládací tlaãítko pro pfiedstûnové M270 bílé M271 chrom - lesk M272 chrom - mat M277 antracit M370 ovládací tlaãítko pro pfiedstûnové M370 bílé M371 chrom - lesk M372 chrom - mat M378 ãerné M470 ovládací tlaãítko pro pfiedstûnové M470 bílé M471 chrom - lesk M472 chrom - mat M478 ãerné

5 4 Předstěnové instalační systémy pro zazdívání do sádrokartonu do bytových jader Rohový ventil Osvědčený rohový ventil Schell svou masivní mosaznou konstrukcí a kvalitou použitých těsnicích materiálů zaručuje dlouhodobou bezvadnou funkci. Dvojčinné splachování s hygienickou rezervou Úsporné (malé spláchnutí) - 3 l např. při malé potřebě. Ekonomické (velké spláchnutí) - 6 l např. při velké potřebě. Hygienické - po použití velkého spláchnutí zůstávají v nádrži 3 l vody, které jsou ihned k dispozici k dodatečnému spláchnutí nebo omytí mísy (např. při použití štětky na WC mísu). Spouští se stiskem a držením libovolného tlačítka. Napouštěcí ventil nový ventil s přesnějším uzavíráním a sníženou hlučností Vypouštěcí ventil se zvýšenou odolností proti usazování nečistot z vody Nádržka vyfouknutá z jednoho kusu 100% kontrolovaná výrobcem a s vysokou garantovanou životností Perfektní armatury Ventily Alcaplast rychle napouštějí, jsou tiché a málo citlivé na rozdíly tlaku ve vodovodním řádu. Konstrukce vypouštěcího ventilu zaručuje dlouhodobou odolnost vůči usazeninám. Optimalizované těsnění výpusti a spojení vypouštěcí ventil nádržka Opláštění nádržky polystyrenová izolace zabraňující rosení nádržky na povrchu a tlumící prostup hluku z nádrže do okolí

6 5 Předstěnové instalační systémy A100 Alcamodul pfiedstûnov instalaãní systém pro zazdívání Modul určený pro zazdění a obezdění k nosné stěně. Robustní nosná konzola s rezervou překračující požadovanou nosnost 400 kg zaručuje vysokou tuhost připojení WC ke stěně. Rozměry a konstrukce konzoly maximálně zjednodušují instalaci systému. Konzola je přizpůsobitelná pro rozteč kotvicích šroubů mísy 180 a 230 mm. Konstrukce polystyrenové izolace zjednodušuje zazdívání a zabraňuje rosení na povrchu nádržky. Kromě toho tlumí prostup hluku z nádržky do stavební konstrukce. Při použití sklovláknité armovací síťoviny lze na povrch izolace přímo lepit obklady. 1050x140x480 mm 7,7 kg mm Super rychlá montáž díky systému konzoly A101 Sádromodul pfiedstûnov instalaãní systém urãen pro suchou instalaci (do sádrokartonu) Rámový modul k vestavění do sádrokartonových konstrukcí. Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu. Je univerzálně použitelný pro rozteč závěsných šroubů mísy 180 a 230 mm. Pomocí výsuvných nohou rámu lze přednastavit výšku WC mísy v rozsahu 200 mm. Rám je opatřen kvalitní povrchovou úpravou zaručující dlouhodobou životnost. Nainstalovaný modul se zaklopí sádrokartonovou deskou a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky. 1200x150x520 mm 14,1 kg mm A102 Jádromodul pfiedstûnov instalaãní systém urãen pro suchou instalaci pfiedev ím pfii rekonstrukci bytov ch jader Speciální varianta modulu A101 přizpůsobená ke kotvení mezi dvě stěny nebo do montovaných dřevostaveb. Určená především pro případy, kdy za instalovaným systémem procházejí domovní instalace (odpady, vodovodní řád, vzduchotechnika atd.). Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu mm. Variabilitou kotvení a provedením traverzy se lze velmi jednoduše a elegantně vyhnout případným spárám ve zdivu. Takto nainstalovaný nosný prvek je samonosný a nepotřebuje další kotvicí nebo vyztužující body. 1200x150x520 mm 16,6 kg mm

7 6 moderní design pfiiná í nov rozmûr Ovládací tlačítka pro předstěnové instalační systémy Krásné věci a jejich design hrají v našem životě významnou roli. To platí především pro místa, která vnímáme všemi smysly. Takovým příkladem může být koupelna vybavená podle Vašich individuálních požadavků, aby splnila nejen funkčnost, ale především estetické nároky. Střídmost, jednoduchost, elegantní linie, vysokou kvalitu zpracování a užitnou hodnotu ocení tvůrci a uživatelé jak interiérů domácností, tak i veřejných prostor. Mladý design odmítá vše přebytečné a prostřednictvím tvaru vyjadřuje celou svoji upřímnost. design není o kompromisu M70 ovládací tlaãítka pro pfiedstûnové M70 bílé M71 chrom - lesk M72 chrom - mat M73 chrom - kombinace: deska - lesk, tlaãítko - mat

8 7 Ovládací tlačítka pro předstěnové instalační systémy M270 ovládací tlaãítko pro pfiedstûnové M270 bílé M271 chrom - lesk M272 chrom - mat M277 antracit M370 ovládací tlaãítko pro pfiedstûnové M370 bílé M371 chrom - lesk M372 chrom - mat M378 ãerné M470 ovládací tlaãítko pro pfiedstûnové M470 bílé M471 chrom - lesk M472 chrom - mat M478 ãerné
