2 Předstěnové instalace FRIATEC Druhá technologie je založena na zabudování prvků do lehkých stavebních konstrukcí bez mokrého procesu (sádrokartonové konstrukce). Předstěnové prvky FRIASET jsou tvořeny tuhým rámem z Jäklova profilu s jednoznačným uspořádáním vývodů pro rozvod vody, odpadu a kotevních šroubů pro keramické zařizovací předměty. Po montáži rozvodů vody a odpadu se pak vše zakryje sádrokartonovými deskami, impregnovanými pro použití FRIASET ve vlhkém prostředí. Toto konstrukční řešení umožňuje použít veškeré dostupné technologie tlumení hluku, takže celkově je provoz v koupelně a na toaletě mnohem tišší než dříve. FRIATEC systém pro moderní koupelnu Každé ráno začínáme svůj nový den v koupelně. Je to místo, kam jdeme obvykle nejdříve, a proto bychom se zde měli cítit co nejlépe. Již dávno neplatí, že vzhled koupelny musíme plně přizpůsobit jejím stavebním dispozicím. Pomocí předstěnových prvků tradičního německého výrobce FRIATEC si můžete koupelnu přizpůsobit přesně podle svých představ. Zatímco někdo dá přednost nejmodernějšímu vzhledu interiéru, jiný dává přednost útulnosti a přirozenému pocitu soukromí. Se závěsným systémem FRIATEC můžete umístit zařizovací předměty prakticky kamkoliv. Předstěnové instalační prvky FRIATEC jsou nosné konstrukce pro bezpečnou montáž závěsných klozetů, umyvadel, bidetů, pisoárů, výlevek a vodovodních armatur. Součástí nosné konstrukce pro závěsná WC je i splachovací nádržka, která je po montáži umístěna ve stěně nebo v předstěně, a není proto vidět. Pro jejich oblibu svědčí rychlost montáže, cenová dostupnost a nenáročnost stavebních prací, což oceníte nejen při rekonstrukci intimních místností vašeho stávajícího domova, ale též v nové výstavbě rodinných domů či bytů. Použití instalačních prvků umožňuje zvolit libovolně uspořádanou sestavu zavěšených zařizovacích předmětů i vodovodních a výtokových armatur. Montážní prvky zaručují bezpečnou a přesnou fixaci kotevních prvků závěsné keramiky a připojení vývodů rozvodu vody a odpadu. Po provedení finálních stavebních úprav je následná kompletace zařizovacích předmětů, ovládacích prvků i vodovodních armatur bez jakýchkoli problémů. Pro řešení předstěnových systémů existují dvě technologie. První technologie používá klasický mokrý proces pro zazdění. Předstěnové prvky FRIAFIX jsou přímo konstruovány pro připevnění na nosnou zeď. Po upevnění přívodního a odpadního potrubí se celý systém obezdí a povrch se upraví, většinou se opatří keramickým obkladem. FRIAFIX WC splachovače FRIAFIX a FRIASET určené pro vestavbu do stavebních konstrukcí se dodávají variantně s ovládáním zepředu a shora. Technika splachování dvojího množství vody (3,5 l / 6-9 l) pro WC moduly umožňuje výrazné úspory vody a šetří životní prostředí. V případě malých ovládacích desek F301 a F303 je možné využít i systém splachování START/STOP. Výhody závěsného WC: moderní design koupelny úspora vody díky technice splachování dvojího množství vody díky konstrukci prvků úspora místa v koupelně nebo na toaletě snadný úklid, čištění a hygiena variabilita umístění pro zazdění, do sádrokartonu, do bytového jádra, do rohu vysoká nosnost 400 kg Výhody závěsných WC prvků FRIAFIX / FRIASET: záruka 5 let individuální nastavení výšky závěsné WC mísy možnost odsazení od stěny pomocí montážní konzoly vyrovnání nerovnosti stěn až o 40 mm (např. při rekonstrukci) možnost vedení rozvodu vody i za splachovačem snadná montáž pro jednoho pracovníka velmi nízká hlučnost díky tichému napouštění 4 polohy pro nastavení fixační objímky odpadního kolene ovládací tlačítka v mnoha sanitárních barvách ovládací tlačítko v antivandal provedení pro veřejný sektor program pro invalidy (osoby se sníženou pohyblivostí) pomocí H nožiček lze použít prvek FRIAFIX také do sádrokartonových konstrukcí 2 3

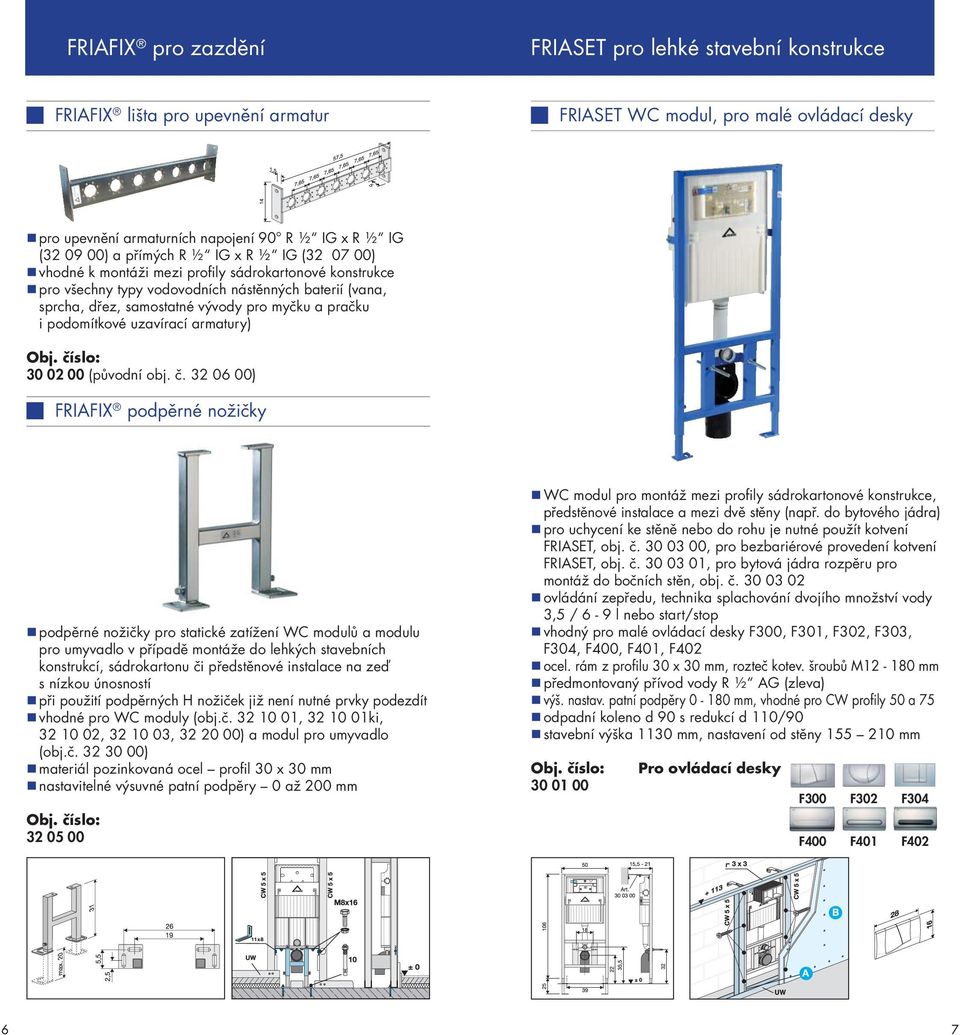

3 FRIAFIX pro zazdění FRIAFIX WC modul, pro malé ovládací desky FRIAFIX modul pro bidet WC modul pro zazdění či předezdění, modul je nutné vždy podezdít nebo použít podpěrné H nožičky (obj. č ) ovládání zepředu technika splachování dvojího mn. vody 3,5 / 6-9 l nebo start/stop vhodný pro malé ovládací desky F300, F301, F302, F303, F304, F400, F401, F402 integrovaná zástěna chránící splachovací trubku prostor není nutné vyzdít montážní konzola pro snadnou montáž možnost odsazení od stěny v rozmezí 0 40 mm rozteč kotevních šroubů M12 pro uchycení keramiky 180 mm odpadní koleno d 90 s redukcí d 110/90 3 možnosti připojení přívodu vody stavební výška 1200 mm ki vč. zvukoizolace Pro ovládací desky F300 F302 F304 univerzální modul pro bidet pro zazdění, předezdění i do lehkých stavebních konstrukcí nastavitelná hloubka mm rám z pozinkované oceli rozteč kotevních šroubů M12 pro uchycení keramiky 180 mm výškově stavitelná objímka sifonového kolena 2 polohy a rozteče pro připojení rozvodu vody 4 upevňovací úhelníky, otočné odpadní koleno prodloužené, d 52 mm, s pryžovým těsněním d 52/30 (1 1/4 ) a přechodovým kusem na HT d 52/50 mm nastavitelné výsuvné patní podpěry 0 až 200 mm F400 F401 F

4 FRIAFIX pro zazdění FRIASET pro lehké stavební konstrukce FRIAFIX lišta pro upevnění armatur FRIASET WC modul, pro malé ovládací desky pro upevnění armaturních napojení 90 R ½ IG x R ½ IG ( ) a přímých R ½ IG x R ½ IG ( ) vhodné k montáži mezi profily sádrokartonové konstrukce pro všechny typy vodovodních nástěnných baterií (vana, sprcha, dřez, samostatné vývody pro myčku a pračku i podomítkové uzavírací armatury) (původní obj. č ) FRIAFIX podpěrné nožičky podpěrné nožičky pro statické zatížení WC modulů a modulu pro umyvadlo v případě montáže do lehkých stavebních konstrukcí, sádrokartonu či předstěnové instalace na zeď s nízkou únosností při použití podpěrných H nožiček již není nutné prvky podezdít vhodné pro WC moduly (obj.č , ki, , , ) a modul pro umyvadlo (obj.č ) materiál pozinkovaná ocel profil 30 x 30 mm nastavitelné výsuvné patní podpěry 0 až 200 mm WC modul pro montáž mezi profily sádrokartonové konstrukce, předstěnové instalace a mezi dvě stěny (např. do bytového jádra) FRIASET, obj. č , pro bezbariérové provedení kotvení FRIASET, obj. č , pro bytová jádra rozpěru pro montáž do bočních stěn, obj. č ovládání zepředu, technika splachování dvojího množství vody 3,5 / 6-9 l nebo start/stop vhodný pro malé ovládací desky F300, F301, F302, F303, F304, F400, F401, F402 ocel. rám z profilu 30 x 30 mm, rozteč kotev. šroubů M mm předmontovaný přívod vody R ½ AG (zleva) výš. nastav. patní podpěry mm, vhodné pro CW profily 50 a 75 odpadní koleno d 90 s redukcí d 110/90 stavební výška 1130 mm, nastavení od stěny mm Pro ovládací desky F300 F302 F304 F400 F401 F

5 FRIASET pro lehké stavební konstrukce FRIASET WC modul, ovládání shora FRIASET modul pro umyvadlo WC modul pro montáž mezi profily sádrokartonové konstrukce, předstěnové instalace a mezi dvě stěny (např. do bytového jádra) FRIASET, obj. č , pro bezbariérové provedení kotvení FRIASET, obj. č , pro bytová jádra rozpěru pro montáž do bočních stěn, obj. č ovládání shora, technika splachování dvojího množství vody 3,5 / 6-9 l vhodný pro ovládací desku F200 výškově nastavitelné patní podpěry mm, vhodné pro CW profily 50 a 75 rozteč kotevních šroubů M12 pro uchycení keramiky 180 mm s možností přestavby na 230 mm odpadní koleno d 90 s redukcí d 110/90 2 možnosti připojení přívodu vody stavební výška 840 mm, nastavení od stěny mm Pro ovládací desku F200 modul pro montáž mezi profily sádrokartonové konstrukce, předstěnové instalace a mezi dvě stěny FRIASET, obj. č , pro bytová jádra rozpěru pro montáž do bočních stěn, obj. č výškově nastavitelné patní podpěry mm, vhodné pro CW profily 50 a 75 rozteč kotevních šroubů M10 pro uchycení keramiky 280 mm včetně přímého napojení armatur R ½ IG x ½ IG sifonové koleno d 40/30 (1 1/4 ) stavební výška 1130 mm, nastavení od stěny mm, v případě bezbariérového provedení (obj. č ) mm bezbariérové provedení ( ) včetně vestavěného sifonu pro stojánkovou baterii pro stojánkovou nebo nástěnnou baterii, bezbariérové provedení 8 9

6 FRIASET pro lehké stavební konstrukce FRIASET modul pro bidet FRIASET modul pro pisoár modul pro montáž mezi profily sádrokartonové konstrukce, předstěnové instalace a mezi dvě stěny FRIASET, obj. č , pro bezbariérové provedení kotvení FRIASET, obj. č , pro bytová jádra rozpěru pro montáž do bočních stěn, obj. č výškově nastavitelné patní podpěry mm, vhodné pro CW profily 50 a 75 rozteč kotevních šroubů M12 pro uchycení keramiky 180 mm s možností přestavby na 230 mm včetně přímého napojení armatur R ½ IG x ½ IG sifonové koleno d 40/30 (1 1/4 ) stavební výška 1130 mm, nastavení od stěny mm modul pro montáž mezi profily sádrokartonové konstrukce, předstěnové instalace a mezi dvě stěny FRIASET, obj. č , pro bytová jádra rozpěru pro montáž do bočních stěn, obj. č výškově nastavitelné patní podpěry mm, vhodné pro CW profily 50 a 75 rozteč nastavení kotevních šroubů M8 pro uchycení keramiky 25 až 320 mm vhodný pro ovládací jednotky FRIATEC (ruční, IR 6 V nebo 230 V, princip poměrné vodivosti 6 V nebo 230 V) odpadní koleno prodloužené, d 52 mm, s pryžovým těsněním d 52/40 (1 1/2 ) a přechodovým kusem na HT d 52/50 mm stavební výška 1130 mm, nastavení od stěny mm Pro ovládací desky F900 F905/910 F915/

7 FRIASET pro lehké stavební konstrukce FRIASET modul pro výlevku FRIASET modul pro podpěrná madla modul pro montáž mezi profily sádrokartonové konstrukce, předstěnové instalace a mezi dvě stěny FRIASET, obj. č , pro bytová jádra rozpěru pro montáž do bočních stěn, obj. č vícevrstvá dřevěná deska pro upevnění výlevky výškově nastavitelná lišta pro upevnění armaturního připojení výškově nastavitelné patní podpěry mm, vhodné pro CW profily 50 a 75 včetně úhlového napojení armatur 90 o R ½ IG x ½ IG (2 ks) odpadní koleno prodloužené, d 52 mm, s pryžovým těsněním d 52/50 (2 ) a přechodovým kusem na HT d 52/50 mm stavební výška 1130 mm, nastavení od stěny mm modul pro bezbariérové provedení pro montáž mezi profily sádrokartonové konstrukce a předstěnové instalace pro uchycení ke stěně je nutné použít kotvení FRIASET, obj. č vícevrstvá dřevěná deska pro upevnění podpěrných madel výškově nastavitelné patní podpěry mm, vhodné pro CW profily 50 a 75 stavební výška 1130 mm, nastavení od stěny mm

8 Ovládací desky pro splachování F300 malá deska, 2 mn. vody (3,5 / 6 9 l) F302 malá deska, 2 mn. vody (3,5 / 6 9 l) bahamabeige chrom lesk/chrom mat bahamabeige chrom lesk/chrom mat F301 malá deska, start/stop F303 malá deska, start/stop bahamabeige F304 malá deska, 2 mn. vody (3,5 / 6 9 l)

9 Ovládací desky pro splachování F400 malá deska, IR ovládání F500 velká deska, 2 mn. vody (3,5 / 6 9 l)* IR ovládání, nerez ocel nerez ocel, kartáčovaná *pro modernizační a přestavbový set, obj. č F401 malá deska, 1 mn. vody (6 9 l) F200 ovládání shora, 2 mn. vody (3,5 / 6 9 l) 1 tlačítko (6-9 l), nerez ocel bahamabeige F402, malá deska, Antivandal krycí deska Antivandal, nerez ocel F102 velká deska, 2 mn. vody (3,5 / 6 9 l)* Ovládací desky pro pisoár F900 F905 / F910 F915 / F pro ruční ovládání, nerez xx IR ovládání 230 V / 6 V xx pro IR 230 V xx pro IR 6 V princip poměrné vodivosti pro 230 V pro 6 V bahamabeige *pro modernizační a přestavbový set, obj. č Barvy: 01 bílá 20 nerez ocel 90 chrom lesk / chrom mat

10 Modernizační set Příslušenství Modernizační a přestavbový set Zvukoizolace PŮVODNÍ NOVÉ k utlumení hluku šířícího se konstrukcí stěny při splachování umisťuje se mezi zeď a keramiku vhodná pro WC splachovače a bidety Vypadá vaše ovládací deska pro splachování toalety tak, jako na obrázku vlevo nahoře? Pokud ano, pak máte v koupelně či na toaletě nainstalovaný WC splachovač FRIABLOC pro závěsný klozet. Nabízíme vám elegantní řešení, které nejen zmodernizuje vzhled vaší koupelny, ale také zlepší chod splachování toalety. Obj. č Je jím modernizační a přestavbový set určený pro WC splachovače FRIABLOC vyráběné od 05/1995 do 10/2007. Set obsahuje nové ovládací tlačítko F102 v bílé barvě, nový ovládací mechanizmus na krycí desce revizního otvoru a novou vypouštěcí armaturu. Pokud byste chtěli vyjádřit svou individualitu, můžete si vybrat ovládací tlačítko podle barvy vaší sanitární keramiky, obkladu Obj. č či koupelnových doplňků a k tomu zakoupit modernizační a přestavbový set, který obsahuje jen nový ovládací mechanizmus a novou vypouštěcí armaturu (bez ovládacího tlačítka). Vhodná ovládací tlačítka jsou modely F102 v různých barevných provedeních nebo nerezové provedení F500 (viz str ). Náhradní díly a servis Na předstěnové instalace FRIATEC nainstalované odbornou a proškolenou firmou poskytujeme prodlouženou záruční dobu 5 let. I když je nádržka WC splachovače umístěna ve stěně, je veškerý vnitřní mechanizmus splachování pohodlně dostupný skrz malý revizní otvor umístěný pod ovládacím tlačítkem. Bezproblémové a bezporuchové splachování je docíleno díky nejmodernější technice napouštěcí a vypouštěcí armatury. Informace o náhradních dílech a servisu získáte na našich webových stránkách: Armaturní připojení pro připojení rozvodu vody k WC, umyvadlovému a bidetovému modulu a liště pro upevnění armatur univerzální pro všechny běžné instalační systémy fixace proti přetočení a těsnění k přerušení akustického mostu přímé napojení R ½ IG x R ½ IG úhlové napojení 90 R ½ IG x R ½ IG FRIASET kotvení pro upevnění prvků FRIASET na stěnu nebo do rohu možnost nastavení mm montáž do rohu možná pod libovolným úhlem kotvení pro bezbariérové moduly ( ) je nutné použít vždy v kombinaci s kotvením ( ) kotvení pro bezbariérové moduly FRIASET rozpěra pro montáž do bočních stěn rozpěra pro montáž prvků FRIASET do bočních stěn, vhodné zejména pro bytová jádra možnost vodorovného nastavení mm

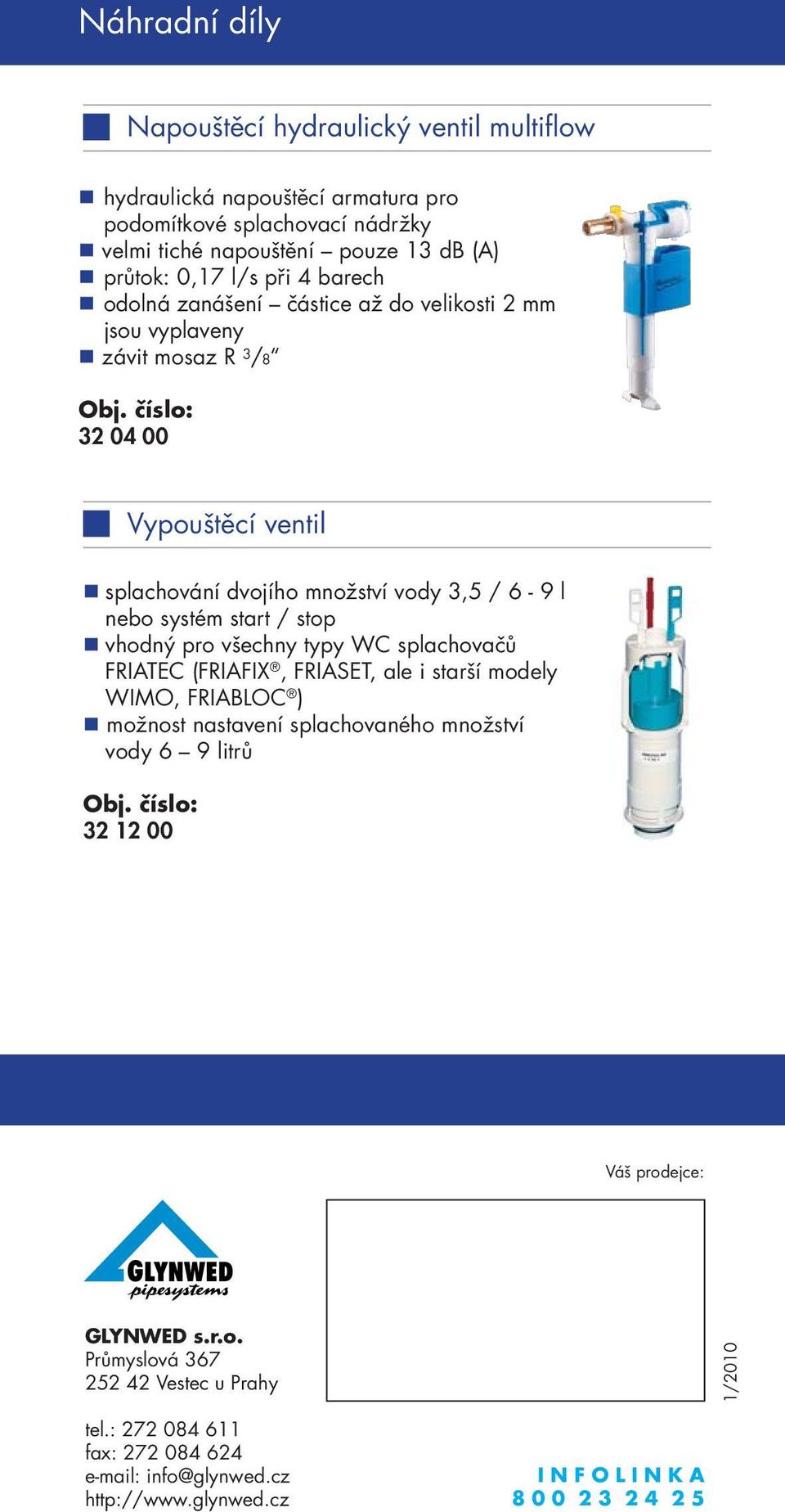

11 Náhradní díly Napouštěcí hydraulický ventil multifl ow hydraulická napouštěcí armatura pro podomítkové splachovací nádržky velmi tiché napouštění pouze 13 db (A) průtok: 0,17 l/s při 4 barech odolná zanášení částice až do velikosti 2 mm jsou vyplaveny závit mosaz R 3 / Vypouštěcí ventil splachování dvojího množství vody 3,5 / 6-9 l nebo systém start / stop vhodný pro všechny typy WC splachovačů FRIATEC (FRIAFIX, FRIASET, ale i starší modely WIMO, FRIABLOC ) možnost nastavení splachovaného množství vody 6 9 litrů Váš prodejce: GLYNWED s.r.o. Průmyslová Vestec u Prahy 1/2010 tel.: fax: info@glynwed.cz I N F O L I N K A
