Schüco VentoTherm. Integrovaný okenní větrací systém s rekuperací. Zelená technologie pro modrou planetu Čistá energie ze solárních systémů a oken

Transkript

1 Schüco VentoTherm Integrovaný okenní větrací systém s rekuperací Zelená technologie pro modrou planetu Čistá energie ze solárních systémů a oken

2 2 Schüco VentoTherm

3 3 Schüco VentoTherm Změňte způsob myšlení... Konvenční nekontrolované větrání otevřenými okny s sebou může nést značné nevýhody: trvalou nadměrnou vlhkost vzduchu v místnosti, ztráty tepla ve výši až 50 %, zatížení nefiltrovanými pyly a jemným prachem, zvýšenou hlučnost a zvětšené nebezpečí vloupání. Napadení plísní Nekontrolované větrání místností otevřenými okny může vést k trvale zvýšené vlhkosti vzduchu v místnosti s nebezpečnými následky: vznikají přitom plísně, které napadají zdi a stropy, představují značné zdravotní riziko a mají za následek vysoké výdaje na renovaci. Energetické ztráty Moderní okenní systémy nabízí v současnosti skvělé tepelně-izolační hodnoty dokud nedojde k jejich otevření: vyklopenými či zcela otevřenými okny uniká až 50 % topné energie. Z hlediska razantně rostoucích cen energií to představuje nepřiměřeně vysoké provozní náklady. Nevítaní hosté Jemný prach, alergické pyly a obtížný hmyz složky, které obsahuje vnější vzduch a které by měly raději zůstat venku. Požadavek, který otevřená okna nedokáží splnit. Hlučnost Moderní okna nabízí efektivní zvukovou izolaci a zajišťují tak příjemné pracovní a obytné klima pokud jsou uzavřena. Bezpečnostní riziko Otevřená okna lákají zloděje a představují tak vysoké ohrožení osob a majetku.

4 1 2 3 Ventilátor pro přívod vzduchu Uzavírací klapka přívodního vzduchu Filtr výstupního vzduchu Rekuperátor tepla Tepelný ježek Uzavírací klapka výstupního vzduchu VOC senzor vlhkosti a CO 2

5 Automatická ventilace při uzavřeném okně 1 Venkovní vzduch Filtrovaný čerstvý vzduch je přiváděn z venku do rekuperátoru vzduchu, tepelného ježka. 2 Přívod vzduchu V rekuperátoru tepla tepelném ježku je venkovní vzduch bez kontaktu ohříván odcházejícím pokojovým vzduchem a přiváděn do místnosti. 4 3 Odvod vzduchu Odváděný vzduch je odsáván z horního prostoru místnosti a přes filtr přiváděn do regenerátoru tepla tepelného ježka 4 Odváděný vzduch Ochlazený původní vzduch z místnosti je nyní odváděn do venkovního prostředí Ventilátor výstupního vzduchu Upevňovací systém

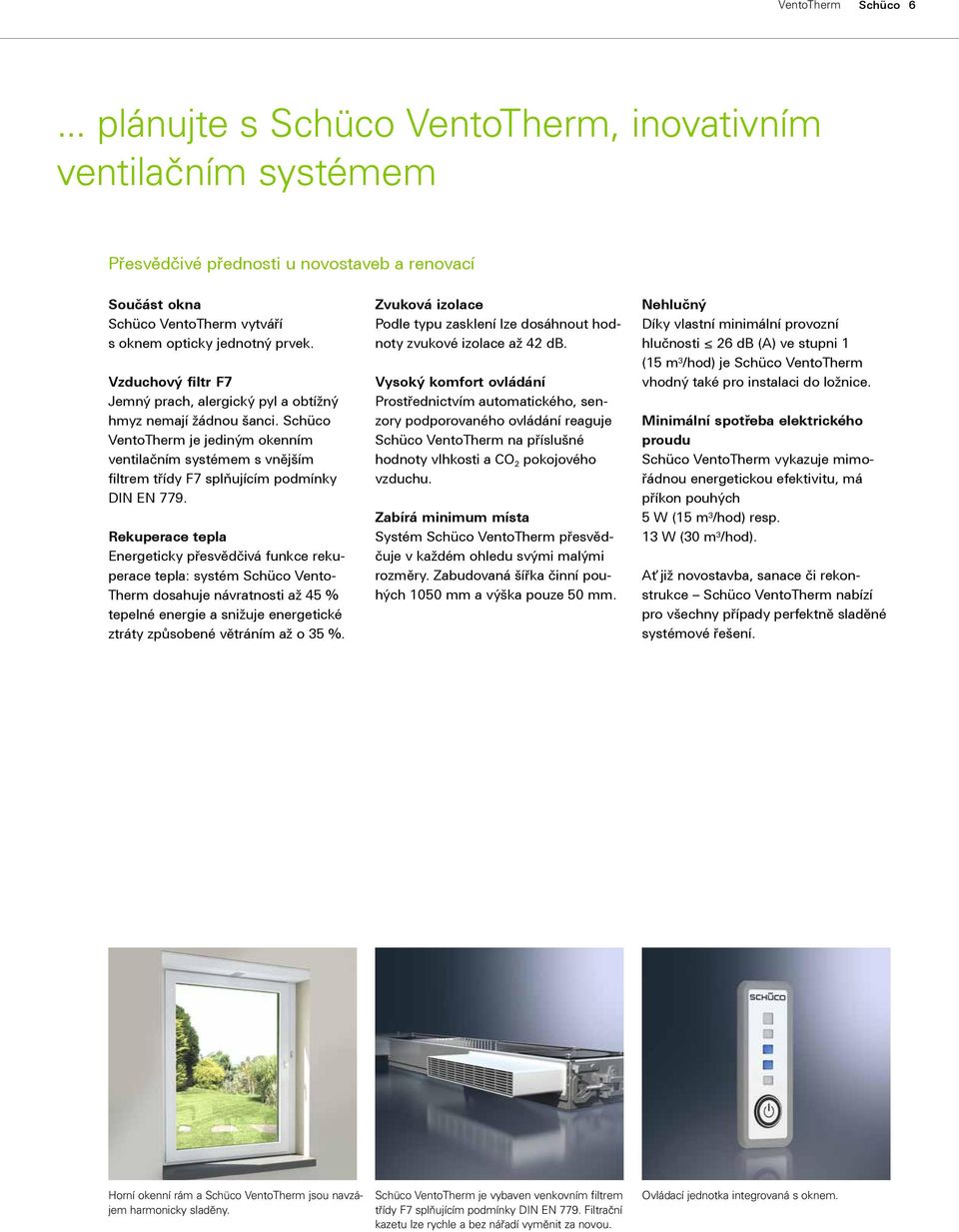

6 VentoTherm Schüco 6... plánujte s Schüco VentoTherm, inovativním ventilačním systémem Přesvědčivé přednosti u novostaveb a renovací Součást okna Schüco VentoTherm vytváří s oknem opticky jednotný prvek. Vzduchový filtr F7 Jemný prach, alergický pyl a obtížný hmyz nemají žádnou šanci. Schüco VentoTherm je jediným okenním ventilačním systémem s vnějším filtrem třídy F7 splňujícím podmínky DIN EN 779. Rekuperace tepla Energeticky přesvědčivá funkce rekuperace tepla: systém Schüco Vento- Therm dosahuje návratnosti až 45 % tepelné energie a snižuje energetické ztráty způsobené větráním až o 35 %. Zvuková izolace Podle typu zasklení lze dosáhnout hodnoty zvukové izolace až 42 db. Vysoký komfort ovládání Prostřednictvím automatického, senzory podporovaného ovládání reaguje Schüco VentoTherm na příslušné hodnoty vlhkosti a CO 2 pokojového vzduchu. Zabírá minimum místa Systém Schüco VentoTherm přesvědčuje v každém ohledu svými malými rozměry. Zabudovaná šířka činní pouhých 1050 mm a výška pouze 50 mm. Nehlučný Díky vlastní minimální provozní hlučnosti 26 db (A) ve stupni 1 (15 m 3 /hod) je Schüco VentoTherm vhodný také pro instalaci do ložnice. Minimální spotřeba elektrického proudu Schüco VentoTherm vykazuje mimořádnou energetickou efektivitu, má příkon pouhých 5 W (15 m 3 /hod) resp. 13 W (30 m 3 /hod). Ať již novostavba, sanace či rekonstrukce Schüco VentoTherm nabízí pro všechny případy perfektně sladěné systémové řešení. Horní okenní rám a Schüco VentoTherm jsou navzájem harmonicky sladěny. Schüco VentoTherm je vybaven venkovním filtrem třídy F7 splňujícím podmínky DIN EN 779. Filtrační kazetu lze rychle a bez nářadí vyměnit za novou. Ovládací jednotka integrovaná s oknem.

7 VentoTherm Schüco 7 Schüco VentoTherm efektivní systémové řešení větrání objektu Schüco VentoTherm vaše kladné body jedním pohledem + Automatické, senzoricky podporované větrání + Návratnost tepelné energie až 45 % + Úspora energetických ztrát způsobených větráním až 35 % + Splnění všech požadavků normy EnEV Splňuje požadavky DIN Vylepšené hodnoty energetického průkazu = Navýšení hodnoty nemovitosti = Zvýšení efektivního výnosu Efektivní větrání budov je v současnosti téma, které stále více zaměstnává investory a projektanty. Jsou to především požadavky nejnovějších norem a vyhlášek ohledně úspory energií a kvality vzduchu v uzavřených prostorách, které vyžadují nové, moderní ventilační systémy a to i v ohledu na větší komfort bydlení a vyšší rentabilitu objektu. Dosáhnout přesvědčivé energetické účinnosti při výměně spotřebovaného a vlhkého vzduchu bylo dosud neřešitelným problémem, a to jak u novostaveb, tak i renovovaných objektů. Vysoká nepropustnost fasádního pláště a nekontrolované resp. chybějící odvětrávání vede k vysoké vlhkosti vzduchu, poškozování stavební konstrukce a představuje značné zdravotní riziko. Odvětrávání konvenčním vyklápěním nebo otevíráním oken má zásadní nevýhody: hlučnost, vnikání jemného prachu a alergických pylů do místnosti do venkovního prostředí navíc uniká téměř 50 % topné energie. Systém Schüco VentoTherm nyní nabízí efektivní systémové řešení decentralizovaného odvětrávání. Okenní ventilaci s využitím odpadního tepla a kontrolovanou výměnu vzduchu bez otevírání oken. To garantuje optimální spotřebu energie, zdravé pokojové klima a kvalitu vzduchu, což je skvělým předpokladem bezproblémového prodeje a provozu nemovitostí.

8 Schüco VentoTherm Integrovaný okenní větrací systém s rekuperací Decentralizovaný ventilační systém Schüco VentoTherm zajišťuje zásobování čerstvým vzduchem prakticky ve všech typech objektů, aniž by bylo nutno vyklápět či otevírat okna, a to s rekuperací tepla ve výši až 45 %. To zvyšuje energetickou efektivitu objektu a vytváří příjemné pokojové klima a optimální kvalitu vzduchu za dodržení všech aktuálních norem a vyhlášek. Schüco Zelená technologie pro modrou planetu. Je to čistá energie ze solárních systémů a oken. A přínos, kterým společnost Schüco svými progresivními fasádními systémy přispívá k ochraně životního prostředí. Přesněji program Energy 3 : Úspora energie Produkce energie Napájení energie do sítě. Okenní a fasádní systémy svou optimální tepelnou izolací nejen spoří drahocennou energii, nýbrž energii také produkují díky efektivním solárním řešením. Vzniká tak přebytek energie, který je využíván prostřednictvím inteligentních sítí. A to jak k napájení automatizovaných funkcí objektu, tak i ke každodennímu životu a bydlení. Výsledkem je významný krok směrem k energetické soběstačnosti. K trvalé ochraně přírodních zdrojů. A k bezpečné budoucnosti. Schüco International KG Schüco a golf perfektní spojení přírody a techniky. Společným požadavkem je preciznost, dokonalost, profesionalita a stálost. Proto tým prvotřídních světových golfistů v zastoupení značky Schüco odpaluje po celém světě za ochranu klimatu. P 3734/CZ/10.12/Printed in Czech Republic Veškerá vyobrazení uvedená v tomto prospektu jsou pouze příklady využití Schüco produktů.
