EFP0415 NÁVOD K OBSLUZE MANIPULAČNÍ PLOŠINOVÝ VOZÍK AKU ZÁRUČNÍ LIST

Transkript

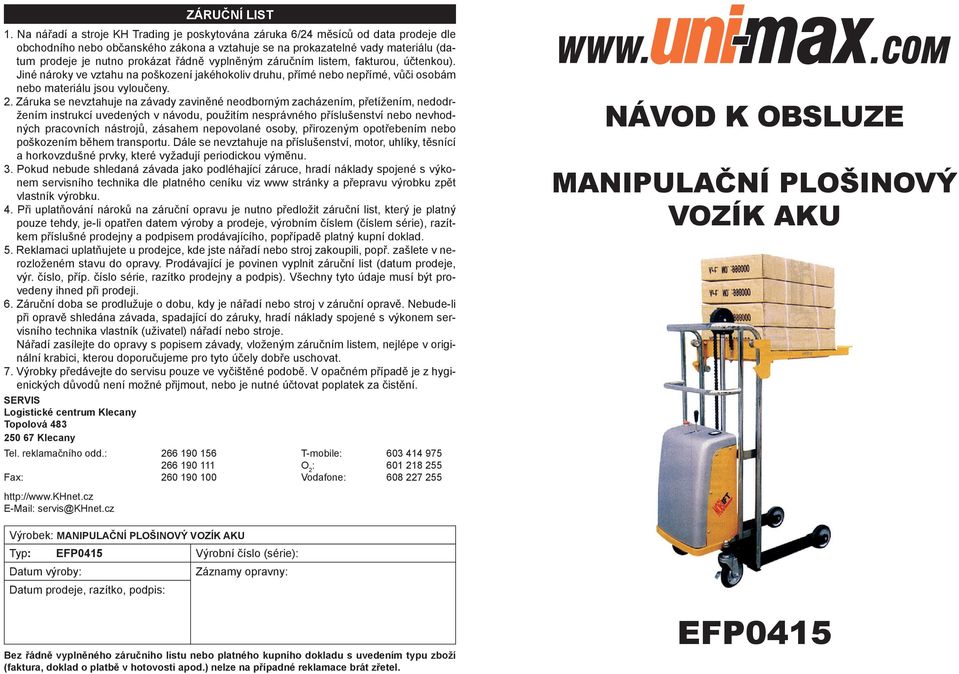

1 ZÁRUČNÍ LIST 1. Na nářadí a stroje KH Trading je poskytována záruka 6/24 měsíců od data prodeje dle obchodního nebo občanského zákona a vztahuje se na prokazatelné vady materiálu (datum prodeje je nutno prokázat řádně vyplněným záručním listem, fakturou, účtenkou). Jiné nároky ve vztahu na poškození jakéhokoliv druhu, přímé nebo nepřímé, vůči osobám nebo materiálu jsou vyloučeny. 2. Záruka se nevztahuje na závady zaviněné neodborným zacházením, přetížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného příslušenství nebo nevhodných pracovních nástrojů, zásahem nepovolané osoby, přirozeným opotřebením nebo poškozením během transportu. Dále se nevztahuje na příslušenství, motor, uhlíky, těsnící a horkovzdušné prvky, které vyžadují periodickou výměnu. 3. Pokud nebude shledaná závada jako podléhající záruce, hradí náklady spojené s výkonem servisního technika dle platného ceníku viz www stránky a přepravu výrobku zpět vlastník výrobku. 4. Při uplatňování nároků na záruční opravu je nutno předložit záruční list, který je platný pouze tehdy, je-li opatřen datem výroby a prodeje, výrobním číslem (číslem série), razítkem příslušné prodejny a podpisem prodávajícího, popřípadě platný kupní doklad. 5. Reklamaci uplatňujete u prodejce, kde jste nářadí nebo stroj zakoupili, popř. zašlete v nerozloženém stavu do opravy. Prodávající je povinen vyplnit záruční list (datum prodeje, výr. číslo, příp. číslo série, razítko prodejny a podpis). Všechny tyto údaje musí být provedeny ihned při prodeji. 6. Záruční doba se prodlužuje o dobu, kdy je nářadí nebo stroj v záruční opravě. Nebude-li při opravě shledána závada, spadající do záruky, hradí náklady spojené s výkonem servisního technika vlastník (uživatel) nářadí nebo stroje. Nářadí zasílejte do opravy s popisem závady, vloženým záručním listem, nejlépe v originální krabici, kterou doporučujeme pro tyto účely dobře uschovat. 7. Výrobky předávejte do servisu pouze ve vyčištěné podobě. V opačném případě je z hygienických důvodů není možné přijmout, nebo je nutné účtovat poplatek za čistění. SERVIS Logistické centrum Klecany Topolová Klecany Tel. reklamačního odd.: T-mobile: O 2 : Fax: Vodafone: NÁVOD K OBSLUZE MANIPULAČNÍ PLOŠINOVÝ VOZÍK AKU servis@khnet.cz Výrobek: MANIPULAČNÍ PLOŠINOVÝ VOZÍK AKU Typ: EFP0415 Výrobní číslo (série): Datum výroby: Záznamy opravny: Datum prodeje, razítko, podpis: Bez řádně vyplněného záručního listu nebo platného kupního dokladu s uvedením typu zboží (faktura, doklad o platbě v hotovosti apod.) nelze na případné reklamace brát zřetel. EFP0415

2 Vážený zákazníku, děkujeme Vám za zakoupení zařízení od firmy KH Trading s.r.o. Naše společnost je připravena vám poskytnout své služby - než výrobek zakoupíte, při koupi i po zakoupení. V případě jakýchkoli dotazů, návrhů či doporučení kontaktujte naše obchodní místo. Vynasnažíme se váš návrh zvážit a reagovat v rámci možností. ZÁZNAM O PROVEDENÉ OPRAVĚ A ÚDRŽBĚ Záznamy o opravách a údržbě: První použití zařízení je ve smyslu tohoto návodu právním krokem, kterým uživatel svou svobodnou vůlí stvrzuje, že tento návod řádně prostudoval, zcela pochopil jeho smysl a seznámil se všemi riziky. POZOR! Nepokoušejte se uvést (popř. používat) zařízení dříve, než se seznámíte s celým návodem k obsluze. Návod uschovejte pro příští použití. Pozornost je třeba věnovat zejména pokynům týkajících se bezpečnosti práce. Nedodržení nebo nepřesné provádění těchto pokynů může být příčinou úrazu vlastní osoby nebo osob jiných, popřípadě může dojít k poškození zařízení nebo zpracovávaného materiálu. Dbejte zejména bezpečnostních instrukcí uvedených na štítcích, kterými je zařízení opatřeno. Tyto štítky neodstraňujte ani nepoškozujte. Pro usnadnění případné komunikace si zde opište číslo faktury popř. kupního dokladu. DATUM ZÁZNAM O PROVEDENÉ OPRAVĚ A ÚDRŽBĚ ODBORNÁ OPRAVNA POPIS Vozík je určen zvedání předmětů pomocí plošiny a jejich přemístění. Výkonným prvkem je hydraulický válec, řetězový převod a kladka, rám je svařen z ocelových trubek. Pohon čerpadla je zajištěn elektrickým motorem poháněným akumulátorem. TECHNICKÁ DATA Nosnost kg Celková výška mm Maximální výška plošiny mm Minimální výška plošiny mm Rozměr plošiny mm Rychlost zvedání Bez nákladu mm.s -1 S plným nákladem mm.s -1 Rychlost spouštění Bez nákladu mm.s -1 S plným nákladem mm.s -1 Rozměr vidlic mm Kola průměr mm Příkon motoru čerpadla W Akumulátor Napětí V Kapacita Ah Hmotnost kg Správnost textu, grafů a údajů se váže na dobu tisku. V zájmu neustálého zlepšování našich výrobků může bez předchozího upozornění dojít ke změně technických údajů. 2

3 ZÁZNAM O VÝSLEDKU REVIZE Po dobu používání je provozovatel povinen provádět zkoušky a revize elektrického zařízení dle platných předpisů. Záznamy o provedení: DATUM ZÁZNAM O VÝSLEDKU REVIZE REVIZNÍ TECHNIK Č. / PODPIS BEZPEČNOSTNÍ??? OPATŘENÍ Zařízení může obsluhovat pouze osoba starší 18 let, řádně způsobilá, poučená a proškolená ze zásad bezpečnosti a ochrany zdraví při práci. Obsluha musí mít souhlas lékaře k vykonávání činností na tomto zařízení. Pracoviště doporučujeme vybavit tabulkami se zásadami bezpečné práce: Význam dodaných samolepících značek s bezpečnostními symboly: Samolepící značky umístěte na vhodných plochách zařízení. "Předcházej nejčastějším úrazům" - MANIPULAČNÍ VOZÍKY Symboly používané v těchto instrukcích Pozor! Označuje nebezpečí zranění nebo velké materiální škody. Pozor pracujete s el. zařízením! Nebezpečí poranění el. proudem. Nebezpečí zachycení! Pozor na zranění z důvodu zachycení částí těla nebo oblečení rotujícími částmi. Varování! Nebezpečí poškození. Poznámka: Dodatečná informace. Obecné Igelitové sáčky použité v obalu mohou být nebezpečné pro děti a zvířata. Seznamte se s tímto zařízením, jeho ovládáním, provozem, prvky tohoto zařízení a možnými riziky spojenými s jeho nesprávným užíváním. Zajistěte, aby uživatel zařízení byl pečlivě seznámen s ovládáním, provozem, prvky tohoto zařízení a možnými nebezpečími, plynoucími z jeho užívání. 3

4 Dbejte vždy bezpečnostních instrukcí uvedených na štítcích. Tyto štítky neodstraňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte dodavatele. Udržujte pracoviště v pořádku a čistotě. Nepořádek v pracovním prostoru může způsobit nehodu. Nikdy nepracujte ve stísněných nebo špatně osvětlených prostorách. Vždy zkontrolujte, zda je podlaha stabilní a zda je dobrý přístup k práci. Vždy udržujte stabilní postoj. Neustále sledujte postup práce, a používejte všechny smysly. Nepokračujte v práci pokud se na ni nemůžete plně soustředit. O své nářadí pečujte a udržujte je čisté. Rukojeti a ovládací prvky udržujte suché a beze stop olejů a tuků. Zabraňte přístupu, zvířat, dětí a nepovolaných osob. Nestrkejte nohy nebo ruce do pracovního prostoru. Nikdy neponechejte za provozu zařízení bez dozoru. Nepoužívejte zařízení pro jiný účel, než ke kterému je určeno. Při práci používejte osobní ochranné pracovní prostředky (např. brýle, chrániče sluchu, respirátor, bezpečnostní obuv, apod.). Nepřepínejte se, používejte vždy obě ruce. Se zařízením nepracujte pod vlivem alkoholu a omamných látek. Trpíte-li závratěmi, oslabením nebo mdlobami, se zařízením nepracujte. Jakékoli úpravy zařízení nejsou povoleny. NEPOUŽÍVEJTE v případě, že zjistíte ohnutí, prasklinu nebo jiné poškození. Nikdy neprovádějte údržbu zařízení za provozu. Objeví-li se neobvyklý zvuk nebo jiný neobvyklý jev, okamžitě stroj zastavte a přerušte práci. Klíče a šroubováky vždy po použití odstraňte ze stroje. Před použitím stroje zkontrolujte, jsou-li pevně dotaženy všechny šrouby. Zajistěte správnou údržbu stroje. Před použitím zkontrolujte, zda u stroje nedošlo k poškození. Při údržbě a opravě používejte pouze originální náhradní díly. Použití přídavných zařízení nebo příslušenství nedoporučených dodavatelem může vést ke zraněním. Pro konkrétní práci zvolte vhodné zařízení. Nesnažte se přetěžovat přístroje či příslušenství s malým výkonem a používat je pro práci, která vyžaduje větší strojní zařízení. Zařízení nepřetěžujte. Práci odměřujte tak, aby mohlo bez námahy pracovat optimální rychlostí. Na poškození způsobené přetížením se nevztahuje záruka. Chraňte zařízení před nadměrnou teplotou a slunečním zářením. Zařízení není určeno pro práci pod vodou ani ve vlhkém prostředí. Pokud zařízení delší dobu nepoužíváte, uložte ho na suchém uzamčeném místě mimo dosah dětí. Před spuštěním nářadí zkontrolujte všechny bezpečnostní prvky, zda pracují hladce a účinně. Přesvědčte se, zda všechny pohyblivé díly jsou v dobrém stavu. Zkontrolujte, zda některé díly nejsou prasklé nebo zadřené, přesvědčte se, že všechny díly jsou správně nasazené. Kontrolujte i všechny další podmínky, které mohou ovlivnit funkci nářadí. Pokud není jinak uvedeno v tomto návodu, je nutné poškozené díly a bezpečnostní prvky opravit nebo vyměnit. Akumulátorové zařízení Před uvedením do provozu zkontrolujte akumulátor. Není-li dostatečně nabitý, ihned jej dobijte. Dobíjejte v suchém a větraném prostoru, v bezpečné vzdálenosti od ohně. Pokud zařízení delší dobu nepoužíváte: Akumulátor doplňte destilovanou vodou a nabijte. Vyjměte a uložte na suchém, chladném místě (nikoliv však vystaveném mrazu). SEZNAM??? DÍLŮ Č. POPIS POČET Č. POPIS POČET FP101 Stůl 1 EPS107 O-kroužek 1 FP102 Táhlo řetězu 2 EPS108 Kryt 1 FP103 Šestihranná matice 10 EPS109 Y-kroužek 1 FP104 Šestihranná pojistná matice 2 EPS110 Protiprachový kroužek 1 FP105 Kladka 4 EPS111 Těsnicí podložka 1 FP106 Pouzdro 4 EPS112 Spoj 1 FP107 Velká podložka 4 EPS113 Olejová trubka 1 FP108 Šroub s šestihrannou hlavou 4 EPS114 Koleno 1 EFP101 Základna sloupu 1 EPS115 Pojistný kroužek 1 EFP102 Sloup 1 EPS116 Píst 1 EPS103 Vnitřní šroub s šestihrannou hlavou 2 EPS117 Pojistný kroužek z ocelového drátu 1 FP111 Plochá podložka 5 EPS118 Pístní tyč 1 FP112 Šestihranná matice 5 EPS119 Řetěz 1 FP113 Šroub s šestihrannou hlavou 4 FP246 Spojka řetězu 2 FP114 Matice 2 FP248 Kryt řetězového kola 1 FP115 Vnitřní pojistná podložka 2 FP249 Pojistný šroub 1 FP116 Plochá podložka 4 FP250 Kryt řetězového kola 1 FP117 Pružná podložka 10 FP251 Osa řetězového kola 1 FP119 Pevný šroub 1 FP252 Pojistný kroužek 2 FP120 Podložka 4 FP253 Řetězové kolo 1 FP121 Ložisko 2 FP254 Pouzdro 2 FP122 Zadní kolo 2 EPS120 Elektronická skříňka 1 FP123 Rám rejdového kola 1 EPS121 Nabíječka 1 FP124 Šestihranná pojistná matice 2 EPS122 Akumulátor 1 FP125 Rám brzdového kola 1 EPS123 Třmen čerpadla 1 FP126 Brzda 1 EPS124 + Šroub 3 FP127 Brzdový pedál 1 EPS125 Šroub s šestihrannou hlavou 6 FP128 Pružná podložka 1 EPS126 Deska 1 FP129 Pevný šroub 1 EPS127 + Šroub 4 FP130 Pojistný kroužek 4 EPS128 Panel nabíječky 1 FP131 Osa předního kola 2 EPS129 Deska pro upevnění čerpadla 1 FP132 Ložisko s nákružkem 4 EPS130 Sestava čerpadla 1 FP133 Přední kolo 2 EPS131 + Šroub 8 EPS104 Těleso čerpadla 1 EPS132 Kryt elektronické skříňky 1 EPS105 Šroubová zátka 1 EPS133 Voltmetr 1 EPS106 Těsnicí podložka 1 EPS134 Nouzový vypínač

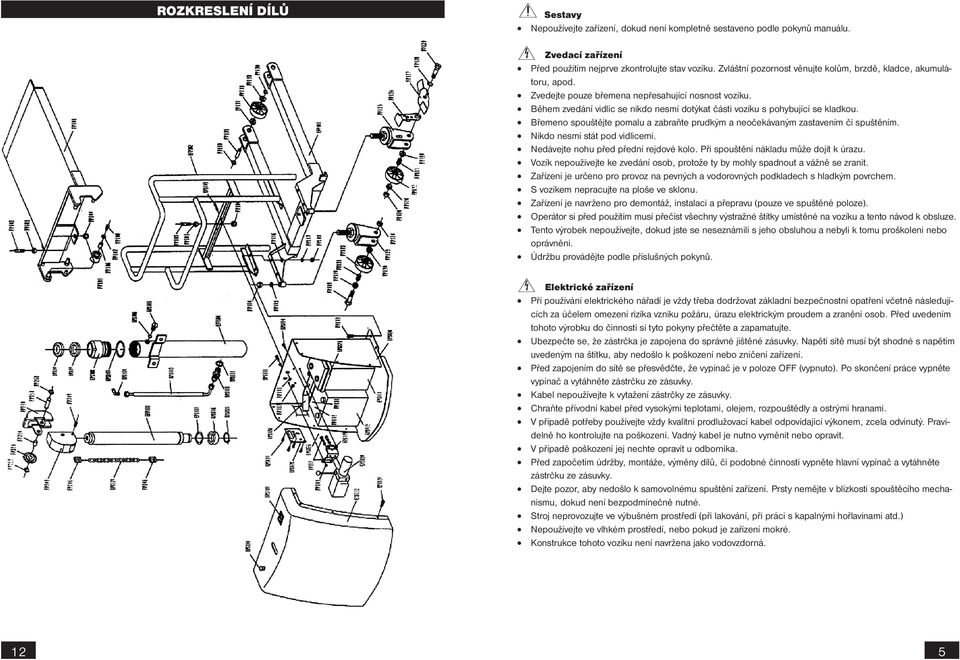

5 ROZKRESLENÍ??? DÍLŮ Sestavy Nepoužívejte zařízení, dokud není kompletně sestaveno podle pokynů manuálu. Zvedací zařízení Před použitím nejprve zkontrolujte stav vozíku. Zvláštní pozornost věnujte kolům, brzdě, kladce, akumulátoru, apod. Zvedejte pouze břemena nepřesahující nosnost vozíku. Během zvedání vidlic se nikdo nesmí dotýkat části vozíku s pohybující se kladkou. Břemeno spouštějte pomalu a zabraňte prudkým a neočekávaným zastavením či spuštěním. Nikdo nesmí stát pod vidlicemi. Nedávejte nohu před přední rejdové kolo. Při spouštění nákladu může dojít k úrazu. Vozík nepoužívejte ke zvedání osob, protože ty by mohly spadnout a vážně se zranit. Zařízení je určeno pro provoz na pevných a vodorovných podkladech s hladkým povrchem. S vozíkem nepracujte na ploše ve sklonu. Zařízení je navrženo pro demontáž, instalaci a přepravu (pouze ve spuštěné poloze). Operátor si před použitím musí přečíst všechny výstražné štítky umístěné na vozíku a tento návod k obsluze. Tento výrobek nepoužívejte, dokud jste se neseznámili s jeho obsluhou a nebyli k tomu proškoleni nebo oprávněni. Údržbu provádějte podle příslušných pokynů. Elektrické zařízení Při používání elektrického nářadí je vždy třeba dodržovat základní bezpečnostní opatření včetně následujících za účelem omezení rizika vzniku požáru, úrazu elektrickým proudem a zranění osob. Před uvedením tohoto výrobku do činnosti si tyto pokyny přečtěte a zapamatujte. Ubezpečte se, že zástrčka je zapojena do správné jištěné zásuvky. Napětí sítě musí být shodné s napětím uvedeným na štítku, aby nedošlo k poškození nebo zničení zařízení. Před zapojením do sítě se přesvědčte, že vypínač je v poloze OFF (vypnuto). Po skončení práce vypněte vypínač a vytáhněte zástrčku ze zásuvky. Kabel nepoužívejte k vytažení zástrčky ze zásuvky. Chraňte přívodní kabel před vysokými teplotami, olejem, rozpouštědly a ostrými hranami. V případě potřeby používejte vždy kvalitní prodlužovací kabel odpovídající výkonem, zcela odvinutý. Pravidelně ho kontrolujte na poškození. Vadný kabel je nutno vyměnit nebo opravit. V případě poškození jej nechte opravit u odborníka. Před započetím údržby, montáže, výměny dílů, či podobné činnosti vypněte hlavní vypínač a vytáhněte zástrčku ze zásuvky. Dejte pozor, aby nedošlo k samovolnému spuštění zařízení. Prsty nemějte v blízkosti spouštěcího mechanismu, dokud není bezpodmínečně nutné. Stroj neprovozujte ve výbušném prostředí (při lakování, při práci s kapalnými hořlavinami atd.) Nepoužívejte ve vlhkém prostředí, nebo pokud je zařízení mokré. Konstrukce tohoto vozíku není navržena jako vodovzdorná. 12 5

6 Hydraulická zařízení Stopový únik kapaliny z hydraulické pumpy a hydraulických pracovních válců je standardní vlastností každé hydraulické pumpy a pracovního válce a není nijak na závadu činnosti. Její úbytek je nutno průběžně doplňovat. Před rozpojením spojů vždy zajistěte uvolnění provozního tlaku na atmosférický. Před začátkem práce kontrolujte těsnost všech spojů a případné netěsnosti ihned odstraňte. Pravidelně kontrolujte stav tlakových hadic. V případě jejich mechanického poškození nebo při zjištění netěsnosti, ihned přerušte práci a zajistěte jejich odbornou výměnu. Tlakové hadice nesmí být namáhány krutem - sledujte linku na povrchu hadice, která nesmí být zkroucená. Tlakové hadice nesmí být vedeny místy, kde hrozí nebezpečí mechanického poškození o ostré hrany nebo uskřípnutí. Nikdy nepřekračujte maximální zatížení hydraulického válce. Nepřekračujte maximální vysunutí pístnice, protože je možné násilím vysunout pístnici ven z válce. Pokud jsou odpojeny rychlospojky, vždy nasaďte krytky, aby se hydraulický systém udržoval v čistotě. Pokud není zatížení hydraulického válce soustředné, čerpejte opatrně. Pokud musíte k čerpání používat nadměrnou sílu, zastavte práci a nastavte válec tak, aby zatížení bylo více soustředné. Toto opatření by mělo snížit vynakládanou sílu. Nepokládejte žádné těžké předměty na hydraulické hadice a nenechte hadice, aby se zauzlovaly. Vždy nechte hadice volné, aby se zabránilo jejich poškození a poškození spojek. Udržujte nářadí mimo dosah tepla a ohně, protože tím se nářadí může poškodit. Nové hadice profoukněte stlačeným vzduchem nebo propláchněte čistou hydraulickou kapalinou. Při průchodu konstrukcemi je nutno používat průchodky a jejich stav průběžně kontrolovat. Při případném úniku hydraulické kapaliny na podlahu pracoviště může dojít k uklouznutí. Proto je nutno uniklou kapalinu ihned odstranit a použité materiály (sorbenty nebo čistící vlnu) řádně uskladnit (do uzavíratelné plechové nádoby) a předat k odborné likvidaci dle Zákona o odpadech. Nemíchejte hydraulické kapaliny různých výrobců. Dodržujte výměnné lhůty hydraulické kapaliny. Při výměně, doplňování a manipulaci dbejte na čistotu hydraulické kapaliny. Nečistoty podstatně snižují životnost zařízení a způsobí nenávratné poškození zařízení. Používejte ochranné krytky a záslepky pro zabránění vniknutí nečistot do zařízení. Silové zařízení Před začátkem údržbových prací na pneumatickém nebo hydraulickém zařízení zajistěte pozvolné snížení provozního tlaku na atmosférický. Obsahuje-li zařízení stlačené pružiny, zajistěte vždy jejich pozvolné a bezpečné uvolnění pomocí vhodného přípravku. LIKVIDACE??? Použité hydraulické kapaliny je nutno likvidovat v souladu se Zákonem o odpadech. Po skončení životnosti výrobku je nutné při likvidaci vzniklého odpadu postupovat v souladu s platnou legislativou. Výrobek se skládá z kovových a plastových částí, které jsou po roztřídění samostatně recyklovatelné. 1. Demontujte všechny díly stroje. 2. Díly roztřiďte dle tříd odpadu (kovy, pryž, plasty apod.). Vytříděný materiál odevzdejte k dalšímu využití. 3. Elektroodpad (použité elektrické ruční nářadí, elektromotory, nabíjecí zdroje, elektronika, akumulátory, baterie ). Vážený zákazníku z hlediska zákona o odpadech č.185/2001 v platném znění se v případě elektroodpadu jedná o nebezpečný odpad, jehož likvidace podléhá zvláštnímu režimu. Je zakázáno vhazovat elektroodpad do nádob určených pro sběr komunálního odpadu. Je též možné přístroj odevzdat do sběrných míst elektroodpadu. Informace o místech sběru obdržíte na zastupitelstvu obce nebo na Internetu. UPOZORNĚNÍ Pokud dojde k poruše, zašlete přístroj na adresu prodejce, oprava bude provedena v co nejkratším termínu. Stručný popis závady zkrátí její hledání a dobu opravy. V záruční době k přístroji přiložte záruční list a doklad o koupi. Také po uplynutí záruční doby jsme tu pro Vás a případné opravy provedeme za příznivé ceny. Abyste zabránili poškození přístroje při přepravě, bezpečně jej zabalte nebo použijte originální obal. Za poškození při přepravě neneseme odpovědnost a při reklamaci u přepravní služby záleží na úrovni balení a zabezpečení proti poškození. Pozn.: Vyobrazení se může lišit od dodaného výrobku, stejně jako se může lišit rozsah a typ dodaného příslušenství. Je to důsledek vývoje a takové varianty ovšem nemají žádný vliv na správnou funkci výrobku. 6 11

7 10 ÚDRŽBA??? Nářadí udržujte vždy v čistotě. Nečistoty, které vniknou do mechanizmu nářadí mohou způsobit poškození nářadí. Na čištění nepoužívejte agresivní čistící prostředky a rozpouštědla. Plastové díly doporučujeme otřít hadříkem navlhčeným v mýdlové vodě. Kovové povrchy ošetřete hadrem navlhčeným v petroleji. Nepoužívaný vozík uskladněte na suchém místě s vidlicemi v dolní krajní poloze Hydraulický olej Před doplňováním, kontrolou nebo výměnou oleje vždy řádně otřete hadrem i okolí plnících, kontrolních nebo výpustných otvorů. Tím se omezí možnost vniknutí nečistot do hydraulického systému a jeho rychlé opotřebení. Hladinu oleje kontrolujte každý měsíc. Používejte hydraulický olej ISO VG 32 (GB ) o viskozitě 32 cst při 40 C. Celkový objem je asi 1,3 l. Olej měňte vždy po 12 měsících. Denní kontrola Každodenní kontrola vozíku účinně přispívá ke zjištění špatné funkce nebo závady. Před zahájením provozu proveďte následující kontrolní úkony: Zkontrolujte, zda na vozíku nejsou rýhy, ohyby nebo trhliny. Zkontrolujte, zda z válce neuniká olej. Zkontrolujte pomalý pohyb plošiny ve svislém směru. Zkontrolujte plynulé otáčení kol. Zkontrolujte funkci vzpěry. Zkontrolujte pevné dotažení všech šroubů a matic. UPOZORNĚNÍ Vozík NEPOUŽÍVEJTE, jestliže zjistíte jakoukoliv poruchu činnosti nebo závadu. Mazání Následující místa mažte každý měsíc: Hydraulický olej měňte každých 12 měsíců. Mazací místa Osy a ložiska kol - mazací tuk Spojovací čep - olej Spojovací čep pedálu - olej Spoj - mazací tuk Mazací hlavice - mazací tuk Konkrétní popis pracovní činnosti a využití výrobku zde záměrně není zmíněn, protože výrobce / dovozce má za to, že uživatel funkci výrobku zná a je s jeho činností obeznámen, protože ve smyslu zákona se jedná o výrobek běžný. Pokud uživatel tyto znalosti neovládá nebo si jimi není jist, doporučujeme obrátit se na Inspektorát bezpečnosti práce. MONTÁŽ??? Než vyhodíte obal od přístroje, zkontrolujte, zda v něm nezůstaly nějaké součástky. Pokud ano, vyhledejte si díl v seznamu dílů nebo na schématu sestavení a příslušný díl nainstalujte. Před uvedením do provozu čtěte pokyny v kapitole ÚDRŽBA. Použití brzdy UPOZORNĚNÍ Vozík zabrzděte, jestliže s ním nepohybujete. Zabráníte tím případnému zranění. Brzda se nachází na levé straně rejdového kola. Sešlápnutím brzdového pedálu kolo zabrzdíte. Uvolněním brzdového pedálu kolo odbrzdíte. Zvedání a spouštění vidlic Před zvedáním a spouštěním břemene vozík zabrzděte. Hmotnost nákladu musí být rozložena rovnoměrně na obě vidlice. Nepoužívejte jen jednu vidlici. Těžiště břemene musí být uprostřed mezi vidlicemi a nejdále v polovině délky. Náklad nesmí být umístěn na jedné straně a na konci plošiny. Během zvedání s vozíkem nepohybujte. Zatížení přední části plošiny rovněž není dovoleno. Zatížení musí být rozloženo nejméně na 80 % plochy plošiny. Zvedání Nouzovým vypínačem na ovládacím panelu otočte doprava. Zapněte napájení a ovládací páku zatlačte dopředu. Vidlice se začnou zvedat. Uvolněte ovládací páku. Vidlice se přestanou zvedat. Spouštění Přitáhnutím ovládací páky dozadu vidlice spustíte. Po uvolnění páky je spouštění přerušeno. UPOZORNĚNÍ Nevstupujte pod zvednutý stůl a vidlice. OBSLUHA Přeprava nákladu Během zvedání nebo přepravy nákladu se všechny nezúčastněné osoby musejí zdržovat ve vzdálenosti min. 600 mm od vidlic. Vozík můžete přemísťovat, jen jsou-li vidlice s nákladem spuštěny do bezpečné polohy. Při pádu zboží může dojít k úrazu. 7

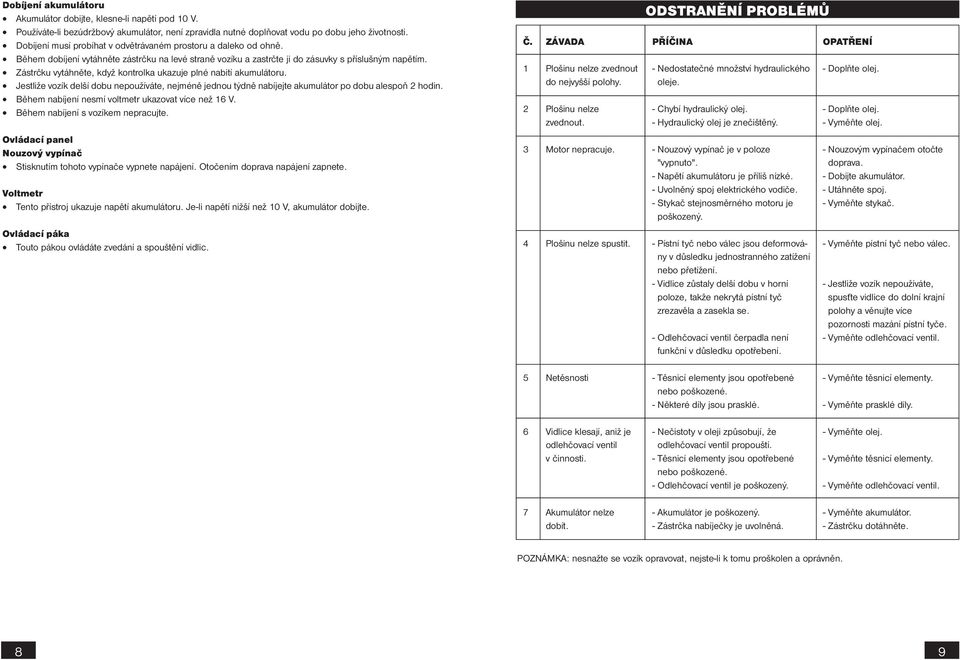

8 Dobíjení akumulátoru Akumulátor dobijte, klesne-li napětí pod 10 V. Používáte-li bezúdržbový akumulátor, není zpravidla nutné doplňovat vodu po dobu jeho životnosti. Dobíjení musí probíhat v odvětrávaném prostoru a daleko od ohně. Během dobíjení vytáhněte zástrčku na levé straně vozíku a zastrčte ji do zásuvky s příslušným napětím. Zástrčku vytáhněte, když kontrolka ukazuje plné nabití akumulátoru. Jestliže vozík delší dobu nepoužíváte, nejméně jednou týdně nabíjejte akumulátor po dobu alespoň 2 hodin. Během nabíjení nesmí voltmetr ukazovat více než 16 V. Během nabíjení s vozíkem nepracujte. Č. 1 2 ZÁVADA Plošinu nelze zvednout do nejvyšší polohy. Plošinu nelze zvednout. ODSTRANĚNÍ??? PROBLÉMŮ PŘÍČINA - Nedostatečné množství hydraulického oleje. - Chybí hydraulický olej. - Hydraulický olej je znečištěný. OPATŘENÍ - Doplňte olej. - Doplňte olej. - Vyměňte olej. Ovládací panel Nouzový vypínač Stisknutím tohoto vypínače vypnete napájení. Otočením doprava napájení zapnete. Voltmetr Tento přístroj ukazuje napětí akumulátoru. Je-li napětí nižší než 10 V, akumulátor dobijte. 3 Motor nepracuje. - Nouzový vypínač je v poloze "vypnuto". - Napětí akumulátoru je příliš nízké. - Uvolněný spoj elektrického vodiče. - Stykač stejnosměrného motoru je poškozený. - Nouzovým vypínačem otočte doprava. - Dobijte akumulátor. - Utáhněte spoj. - Vyměňte stykač. Ovládací páka Touto pákou ovládáte zvedání a spouštění vidlic. 4 Plošinu nelze spustit. - Pístní tyč nebo válec jsou deformovány v důsledku jednostranného zatížení nebo přetížení. - Vidlice zůstaly delší dobu v horní poloze, takže nekrytá pístní tyč zrezavěla a zasekla se. - Odlehčovací ventil čerpadla není funkční v důsledku opotřebení. - Vyměňte pístní tyč nebo válec. - Jestliže vozík nepoužíváte, spusťte vidlice do dolní krajní polohy a věnujte více pozornosti mazání pístní tyče. - Vyměňte odlehčovací ventil. 5 Netěsnosti - Těsnicí elementy jsou opotřebené nebo poškozené. - Některé díly jsou prasklé. - Vyměňte těsnicí elementy. - Vyměňte prasklé díly. 6 Vidlice klesají, aniž je odlehčovací ventil v činnosti. - Nečistoty v oleji způsobují, že odlehčovací ventil propouští. - Těsnicí elementy jsou opotřebené nebo poškozené. - Odlehčovací ventil je poškozený. - Vyměňte olej. - Vyměňte těsnicí elementy. - Vyměňte odlehčovací ventil. 7 Akumulátor nelze dobít. - Akumulátor je poškozený. - Zástrčka nabíječky je uvolněná. - Vyměňte akumulátor. - Zástrčku dotáhněte. POZNÁMKA: nesnažte se vozík opravovat, nejste-li k tomu proškolen a oprávněn. 8 9
