Montážny manuál Montážní manuál Szerelési útmutató

HTML
DOWNLOAD

Rozměr: px

Začít zobrazení ze stránky:

Download "Montážny manuál Montážní manuál Szerelési útmutató"

Sára Hrušková
před 9 lety
Počet zobrazení:

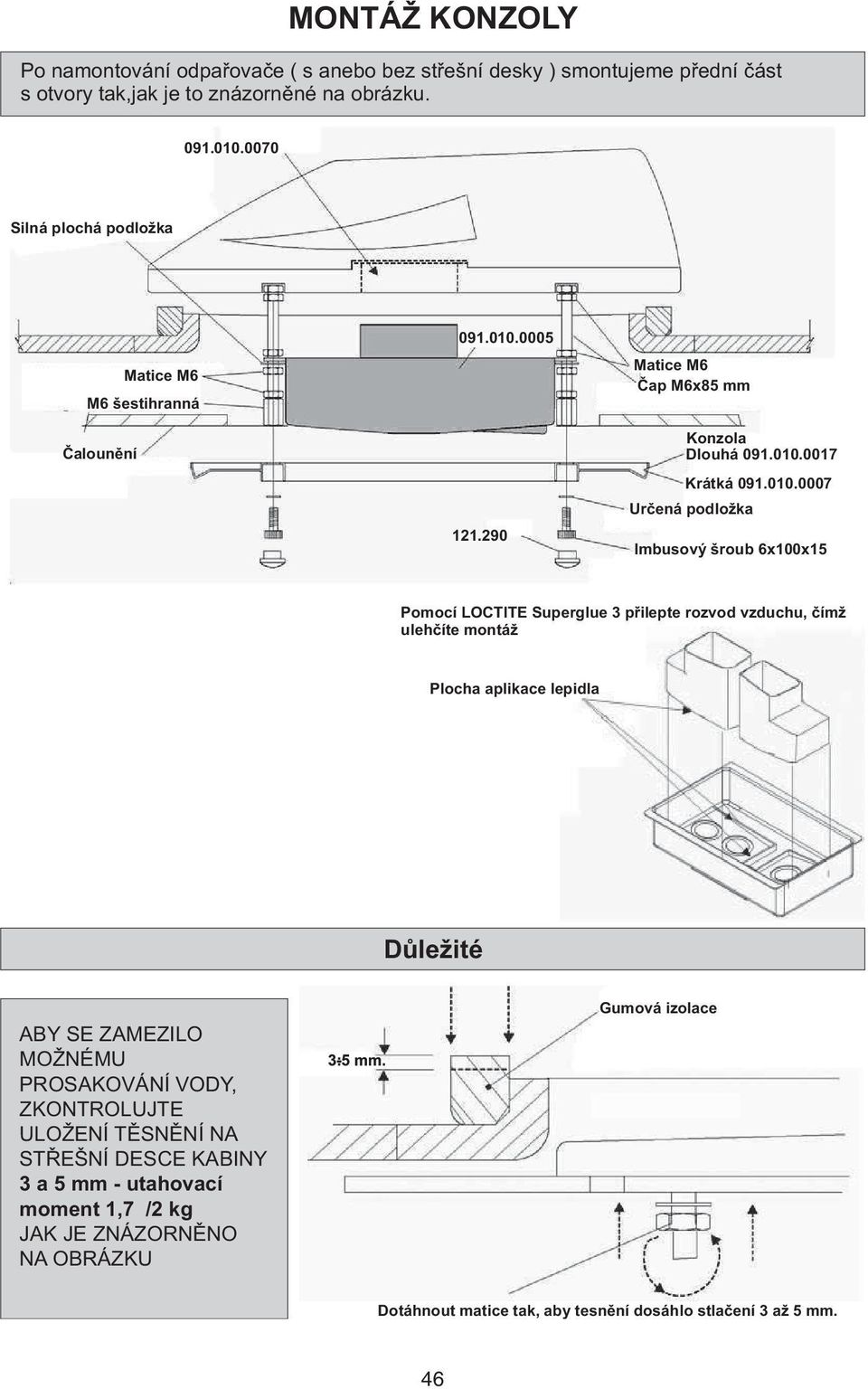

1 Montážny manuál Montážní manuál Szerelési útmutató 12/24V s diaľkovým ovládaním 12/24V s dálkovým ovládáním 12/24V távirányítással

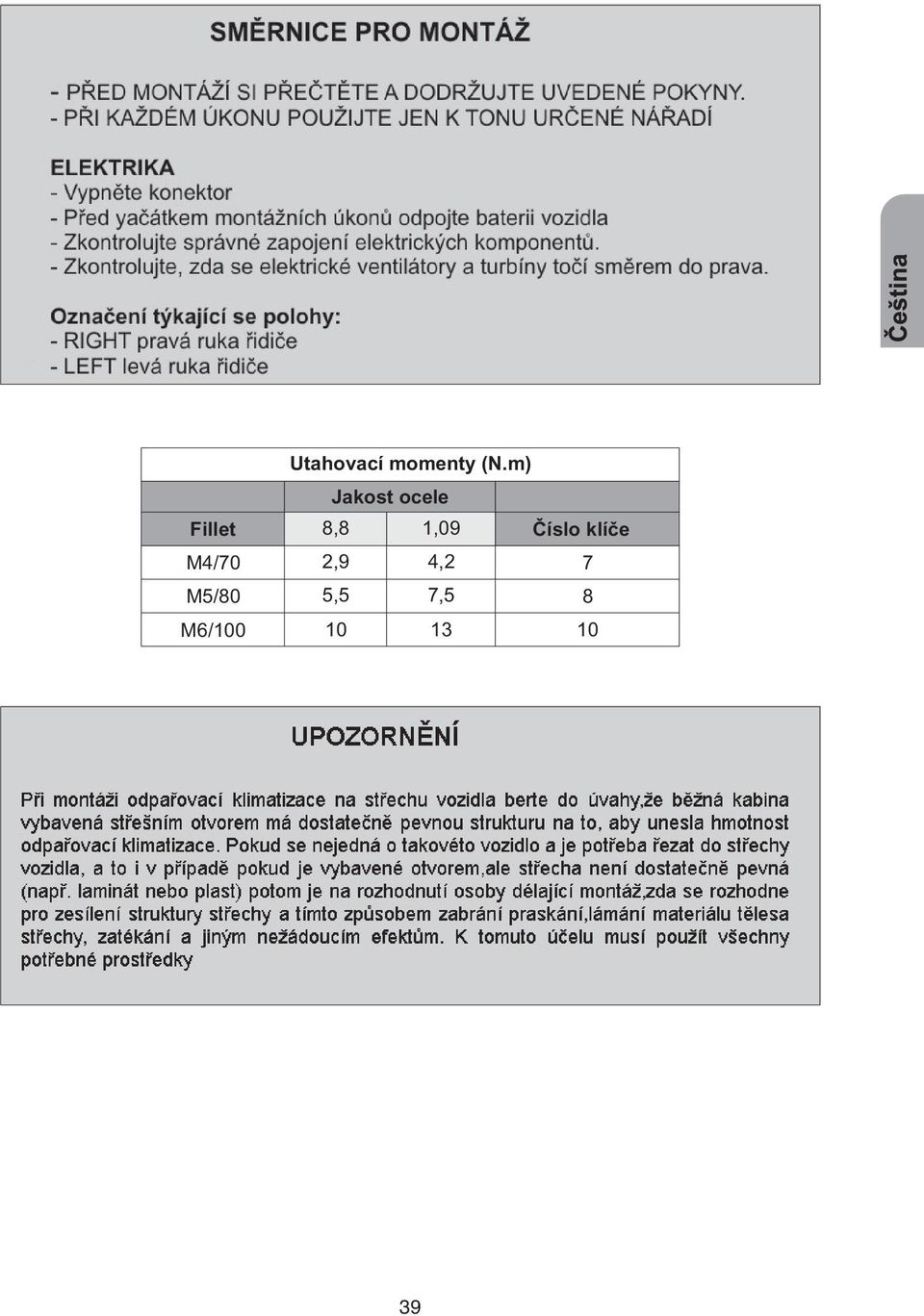

2 39

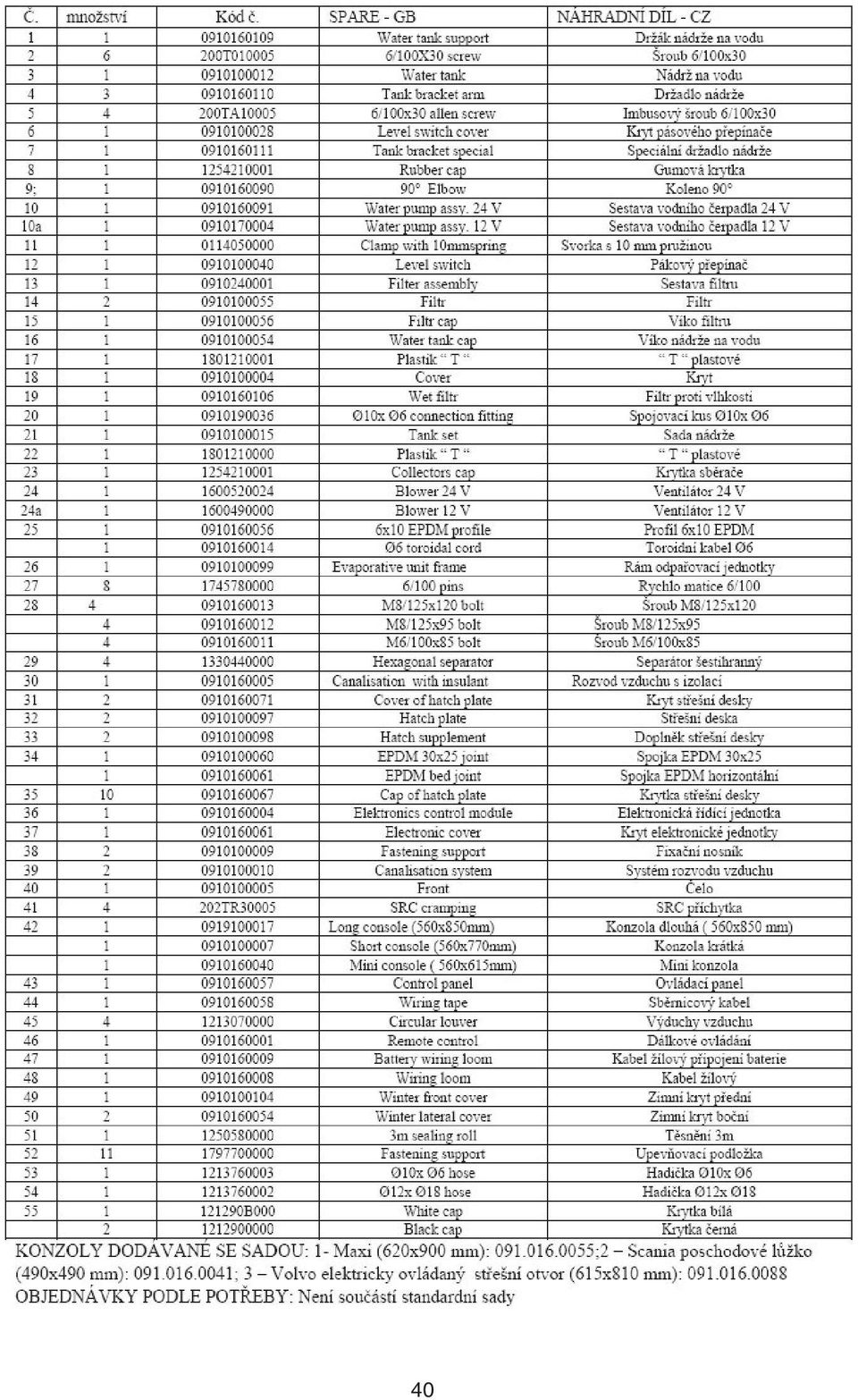

3 40

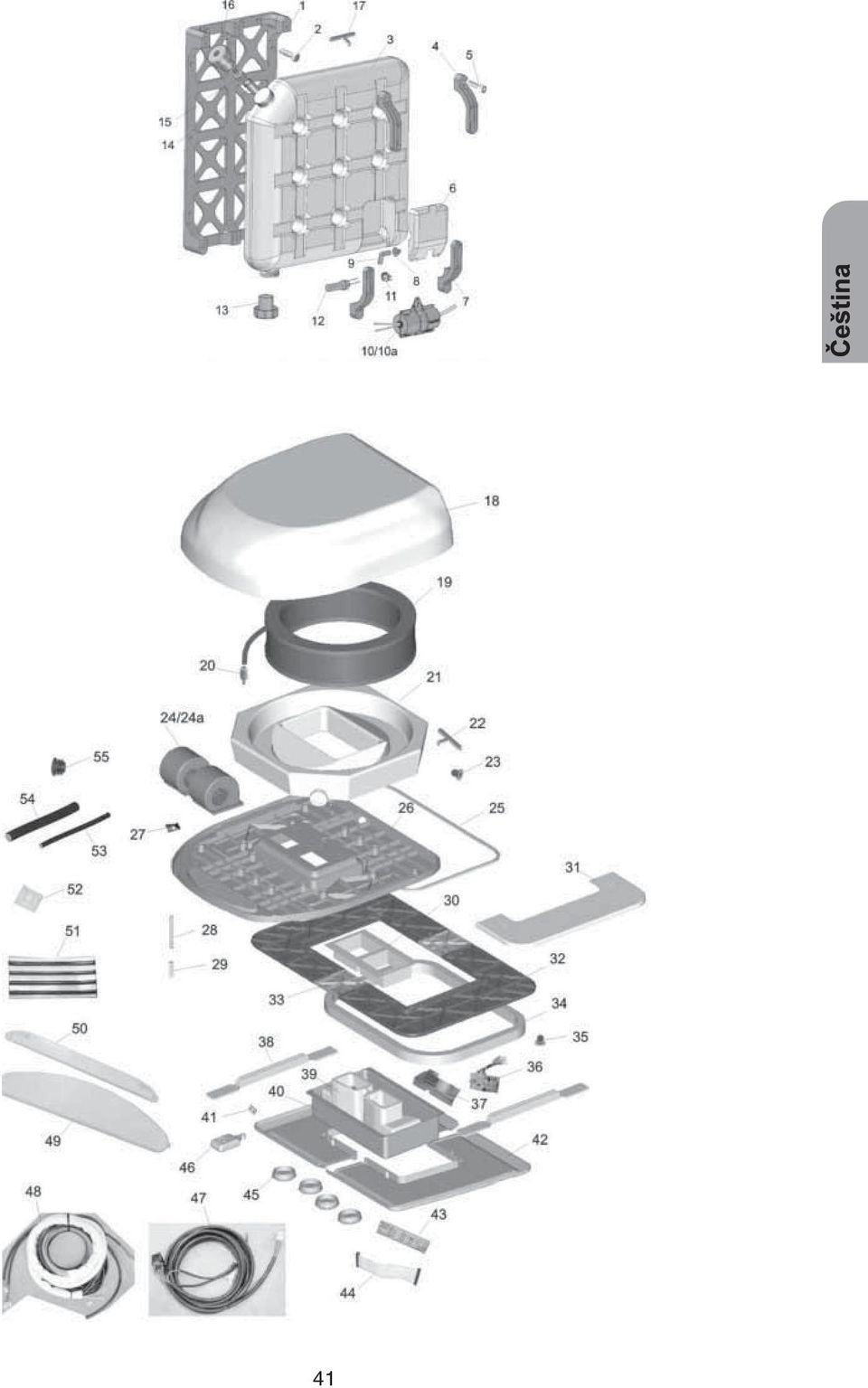

4 41

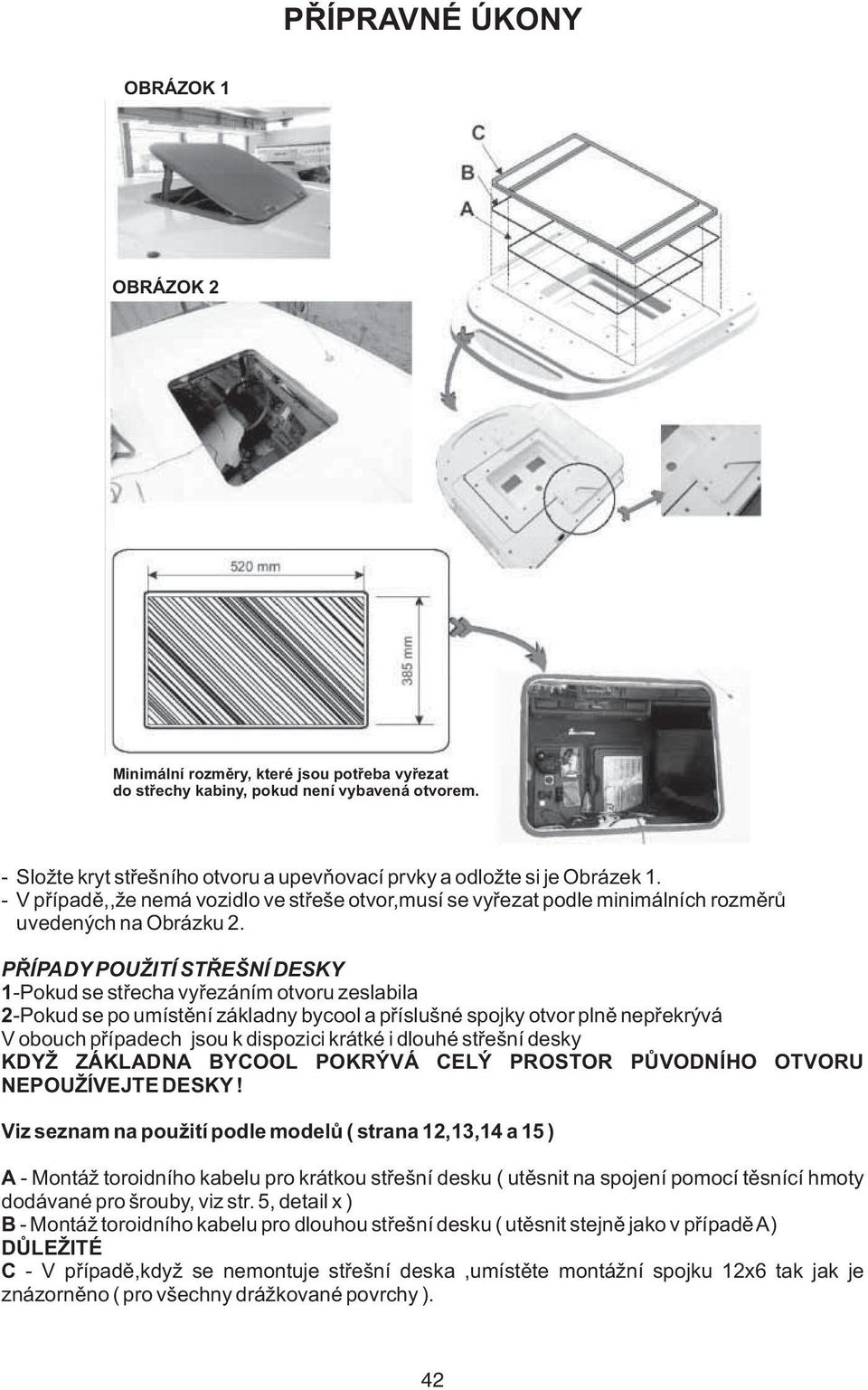

5 42

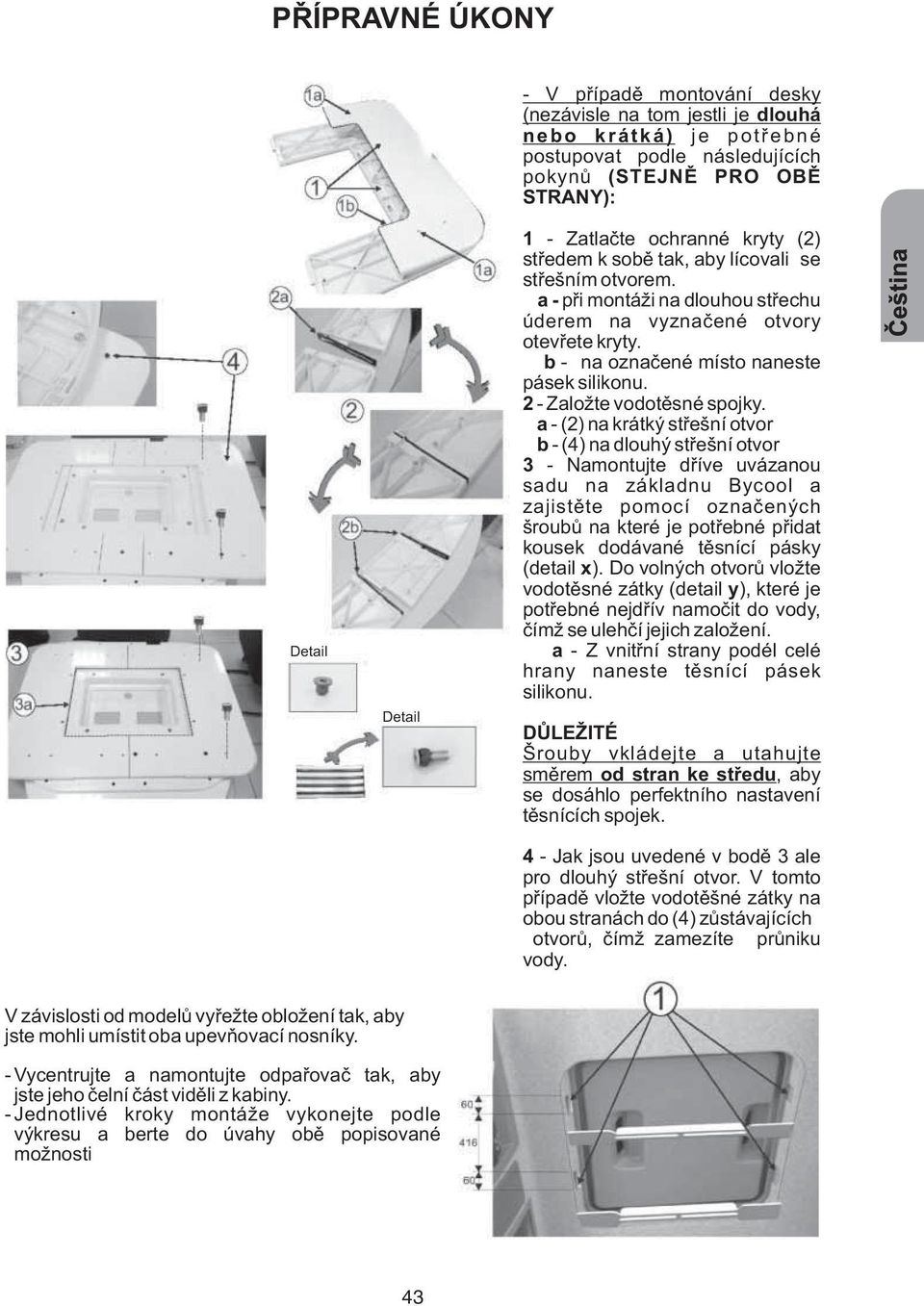

6 43

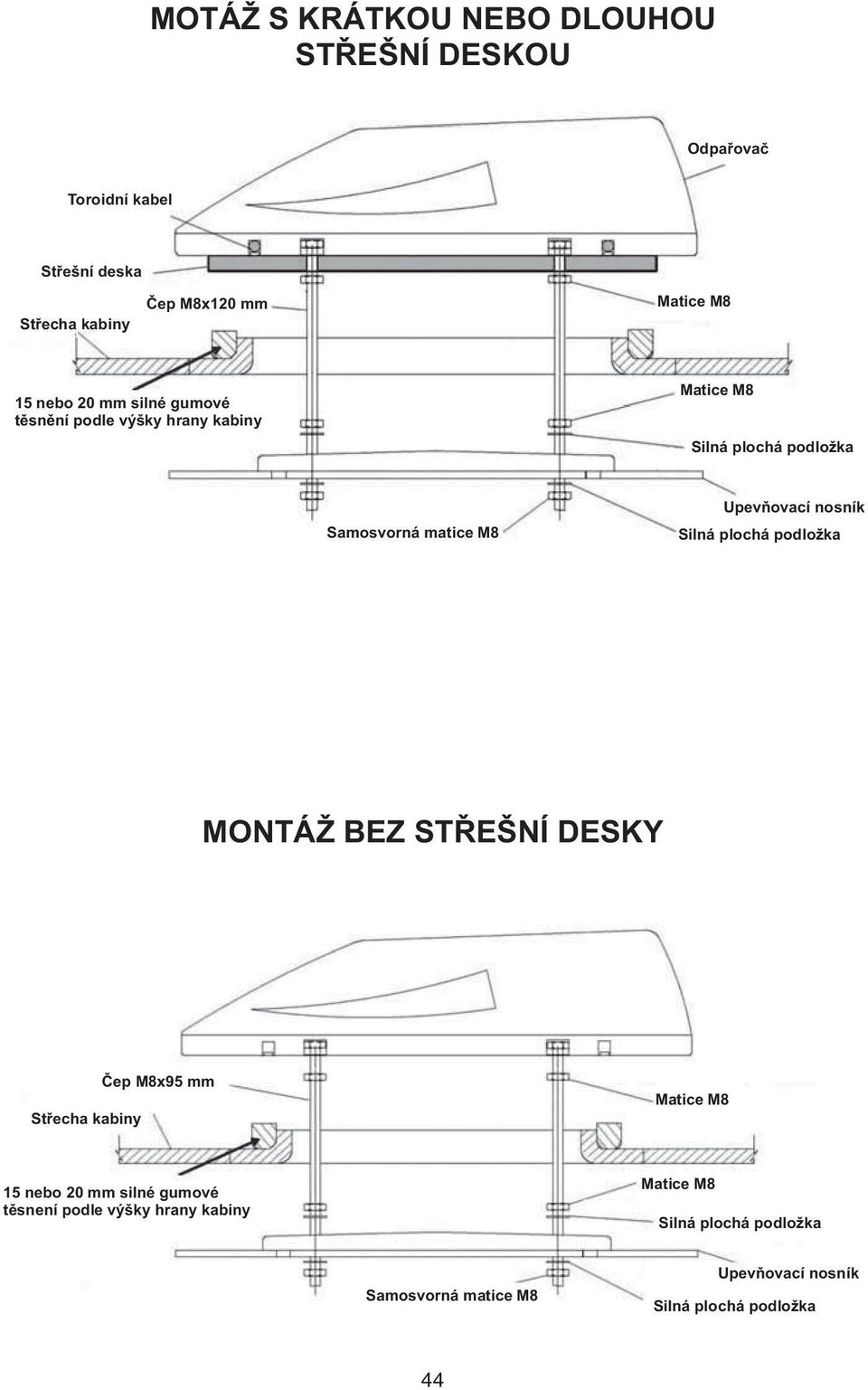

7 44

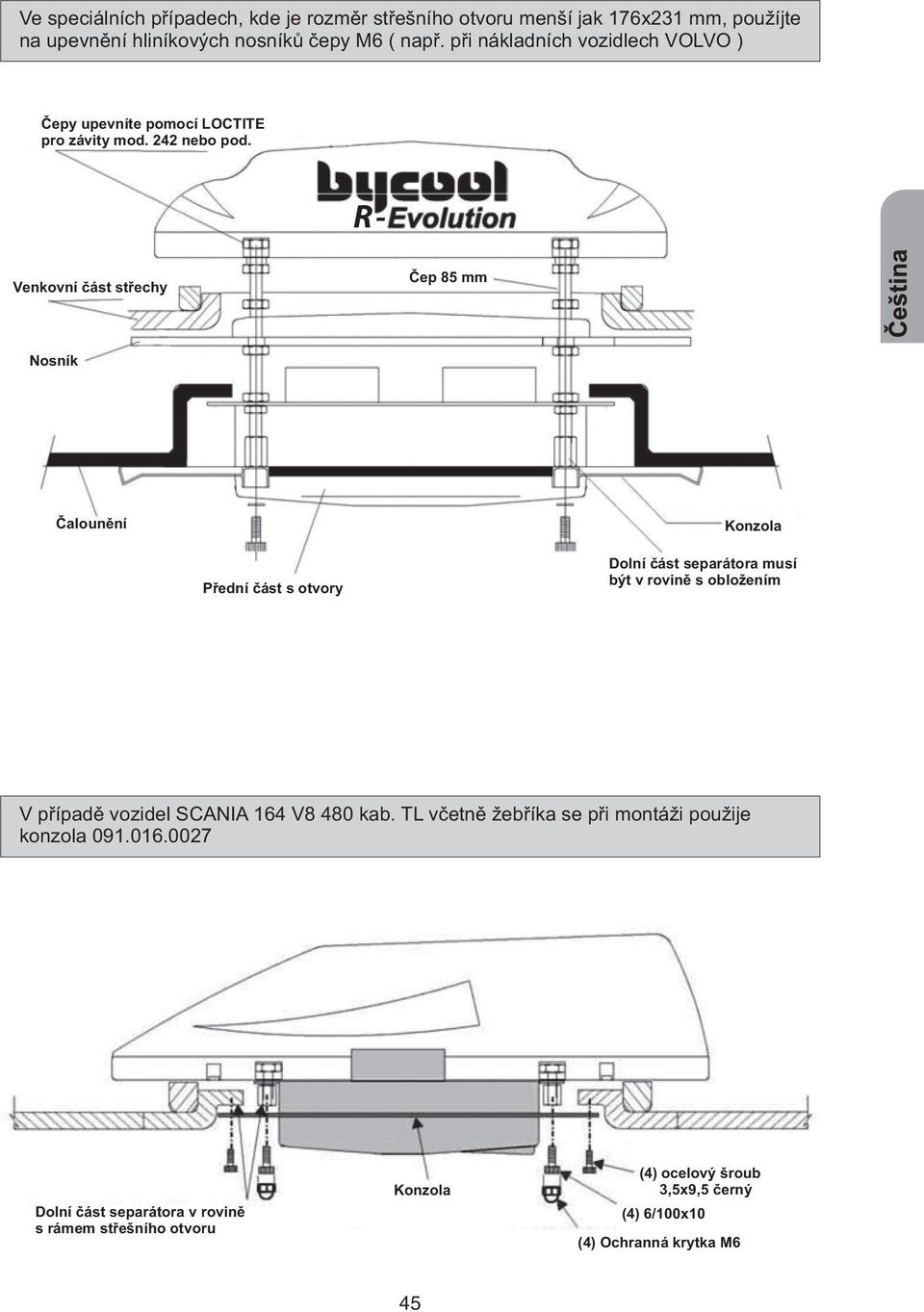

8 R- 45

9 46

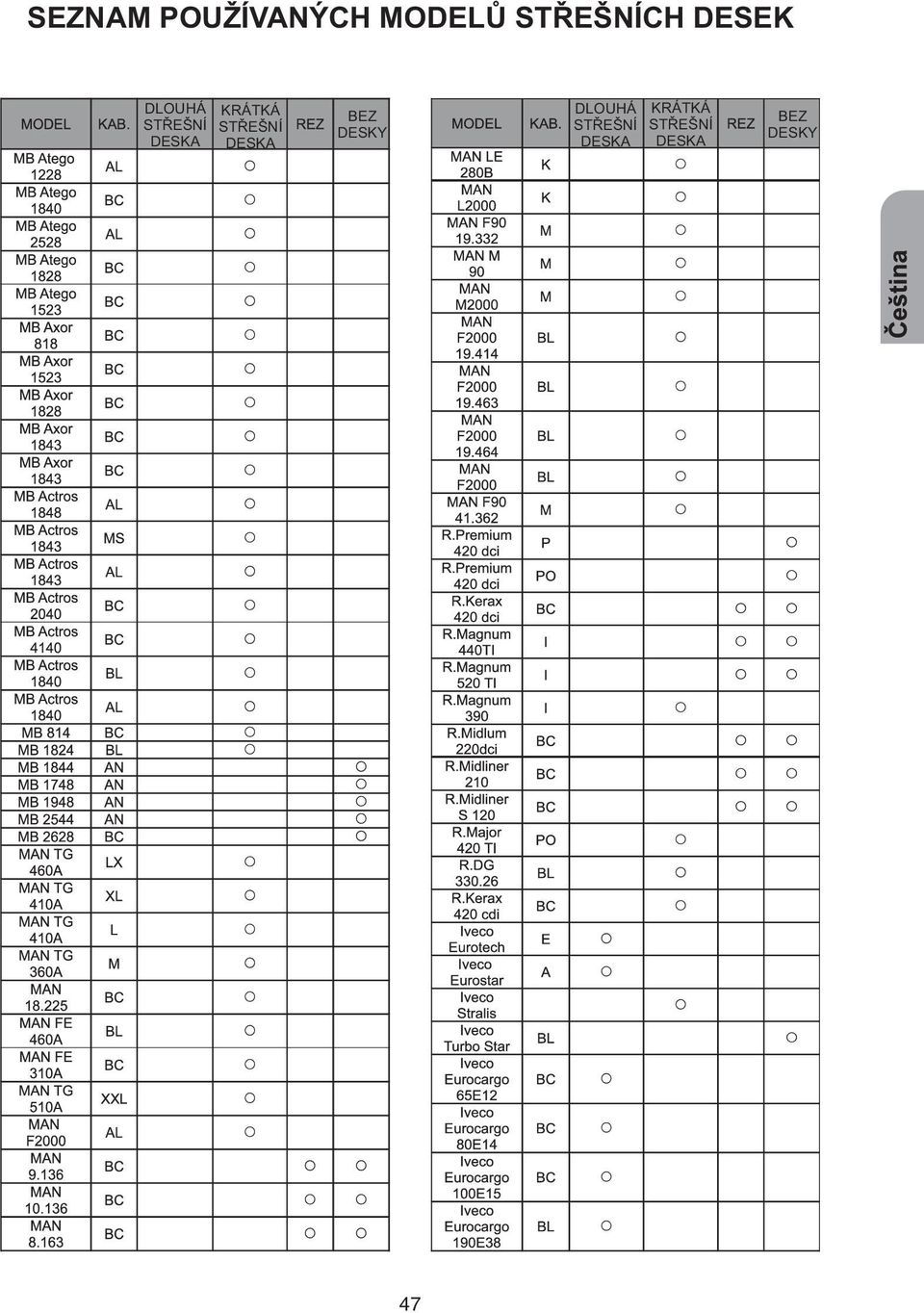

10 47

11 48

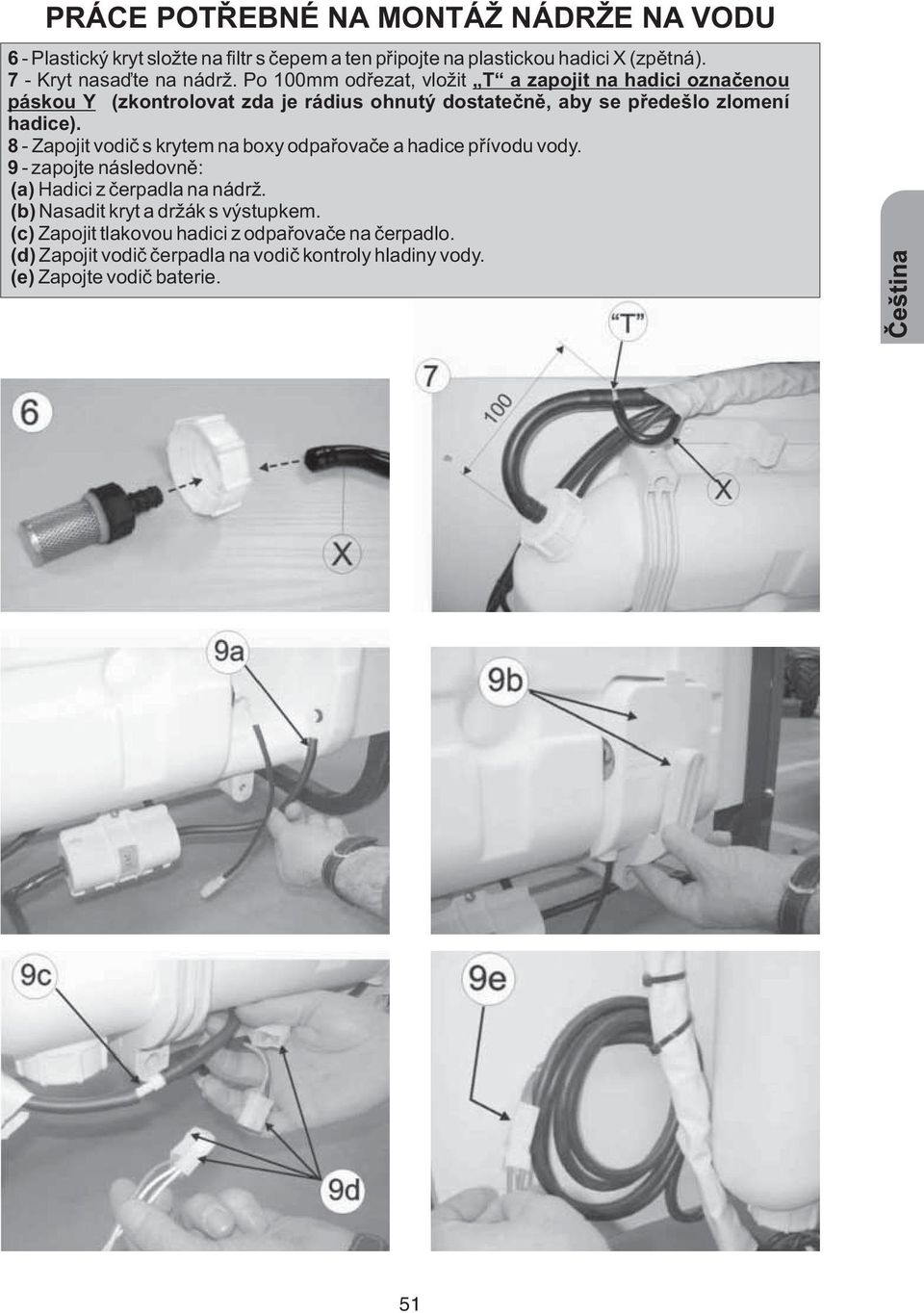

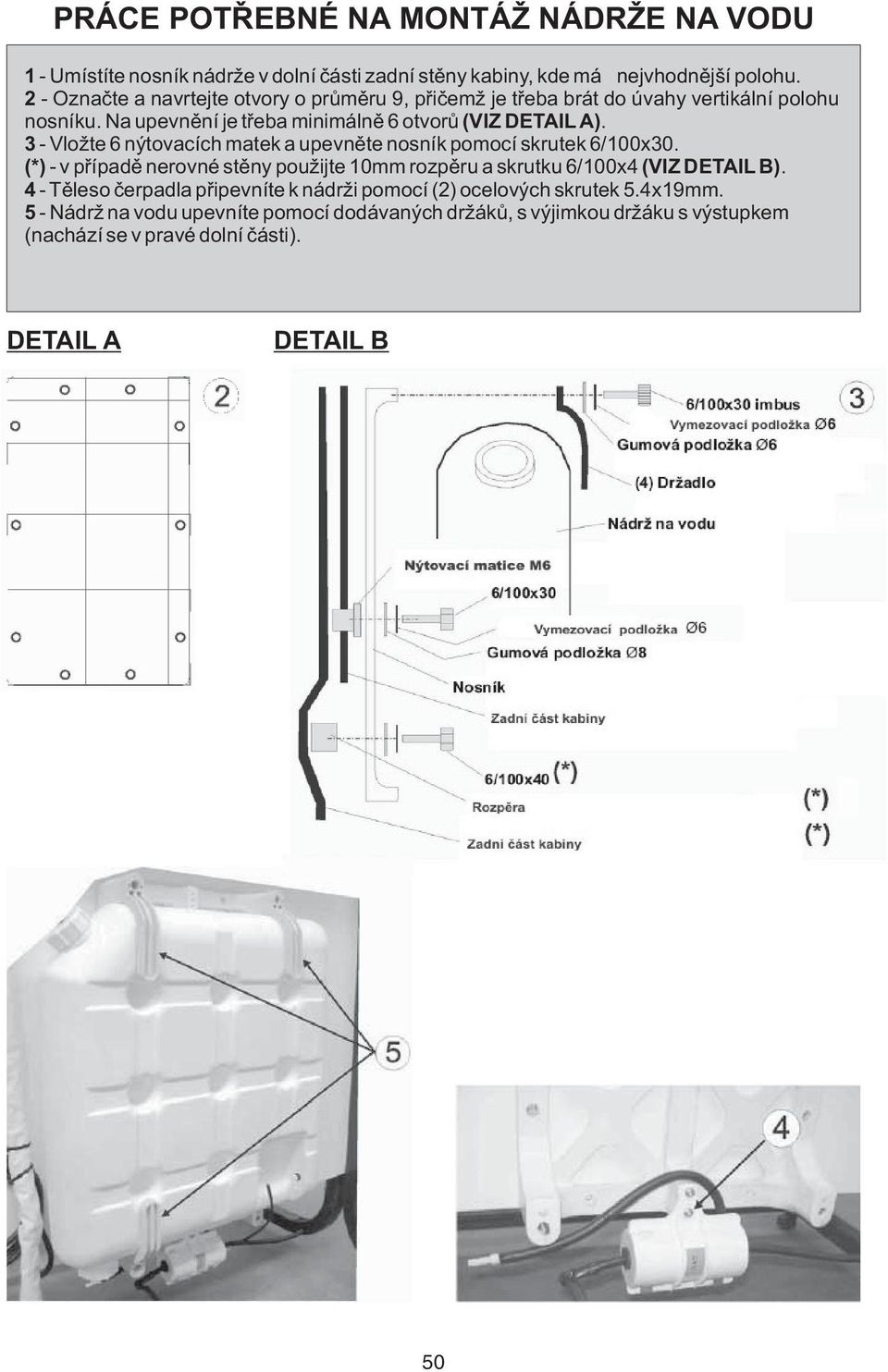

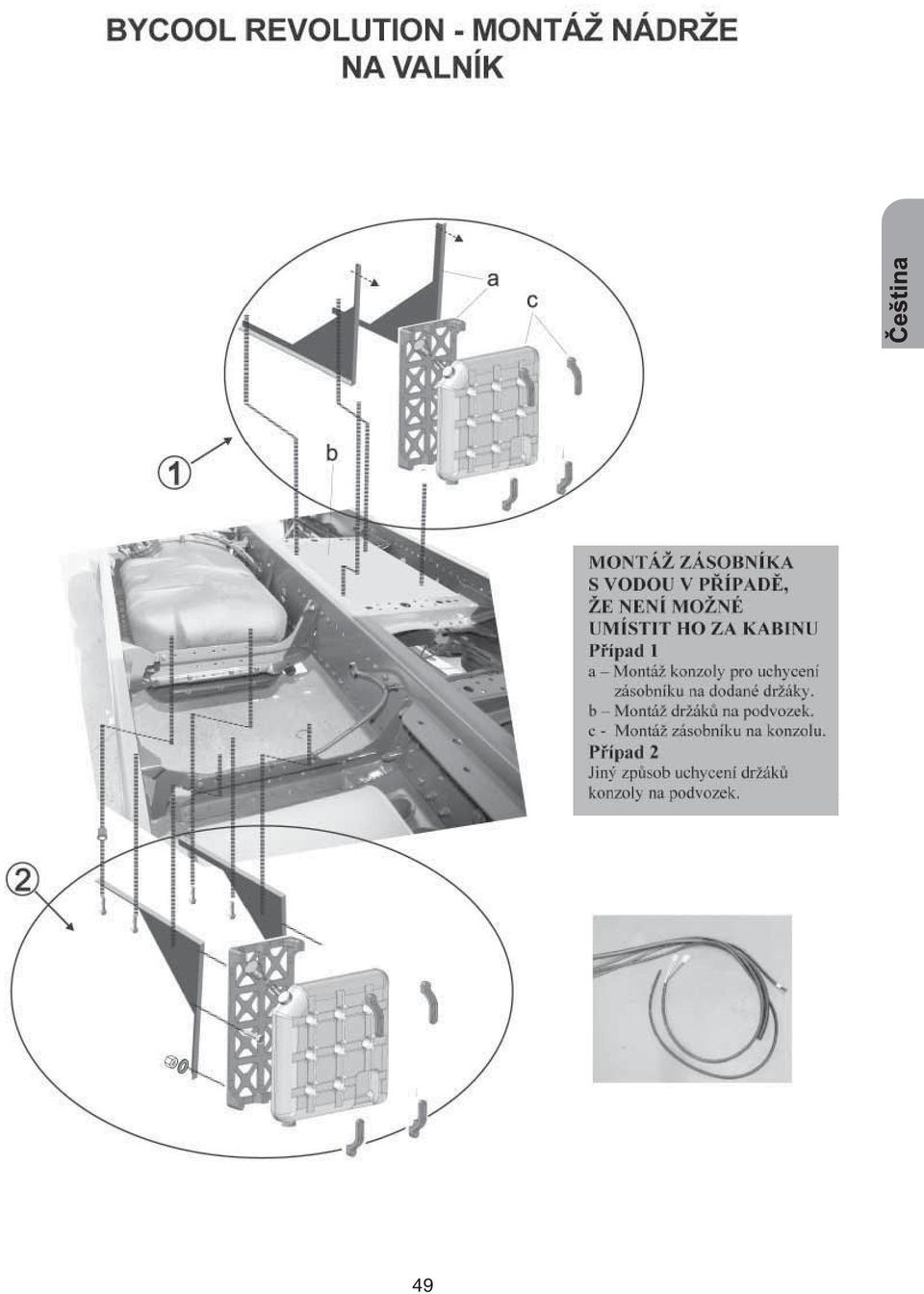

12 49

13 50

14 51

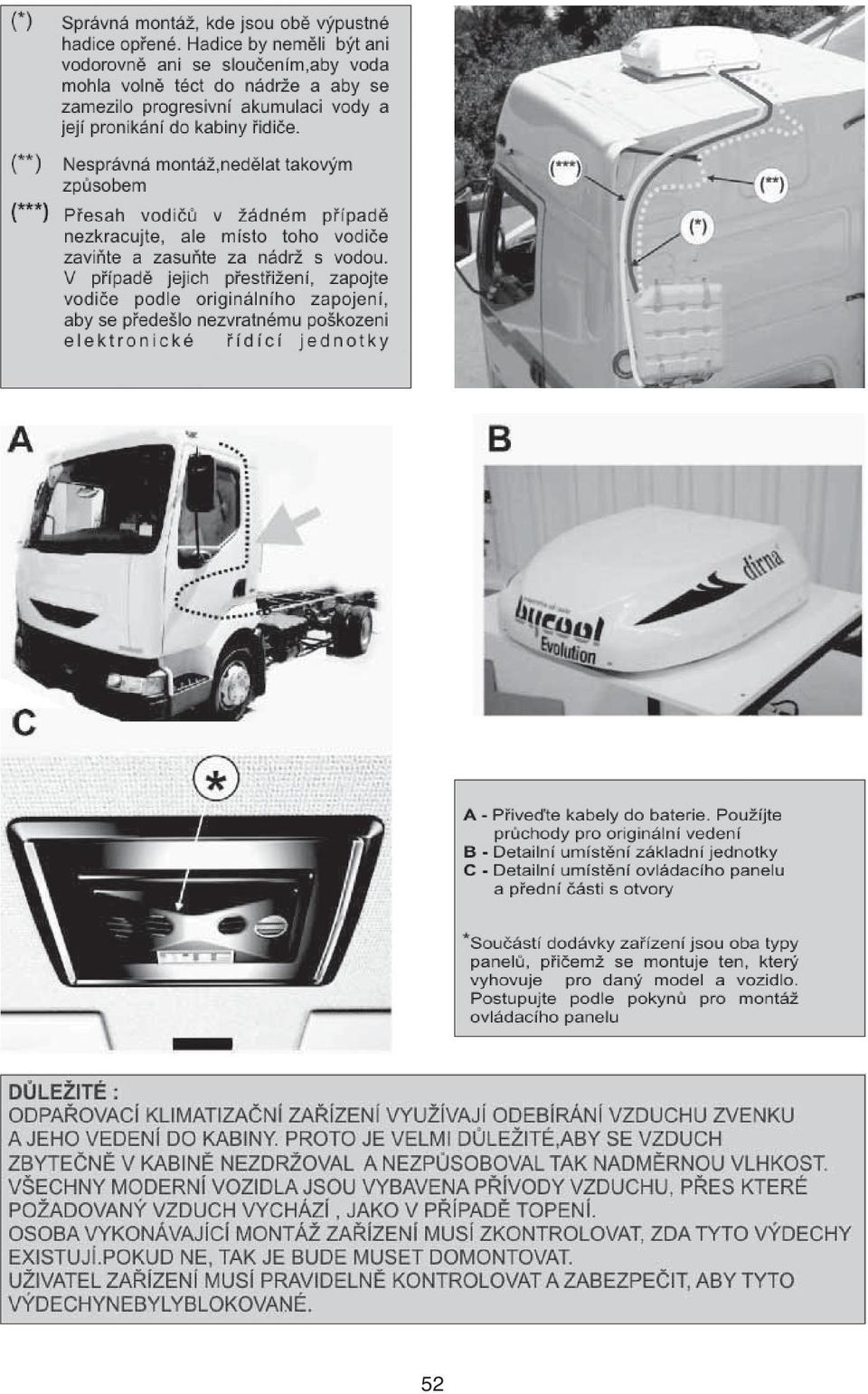

15 52

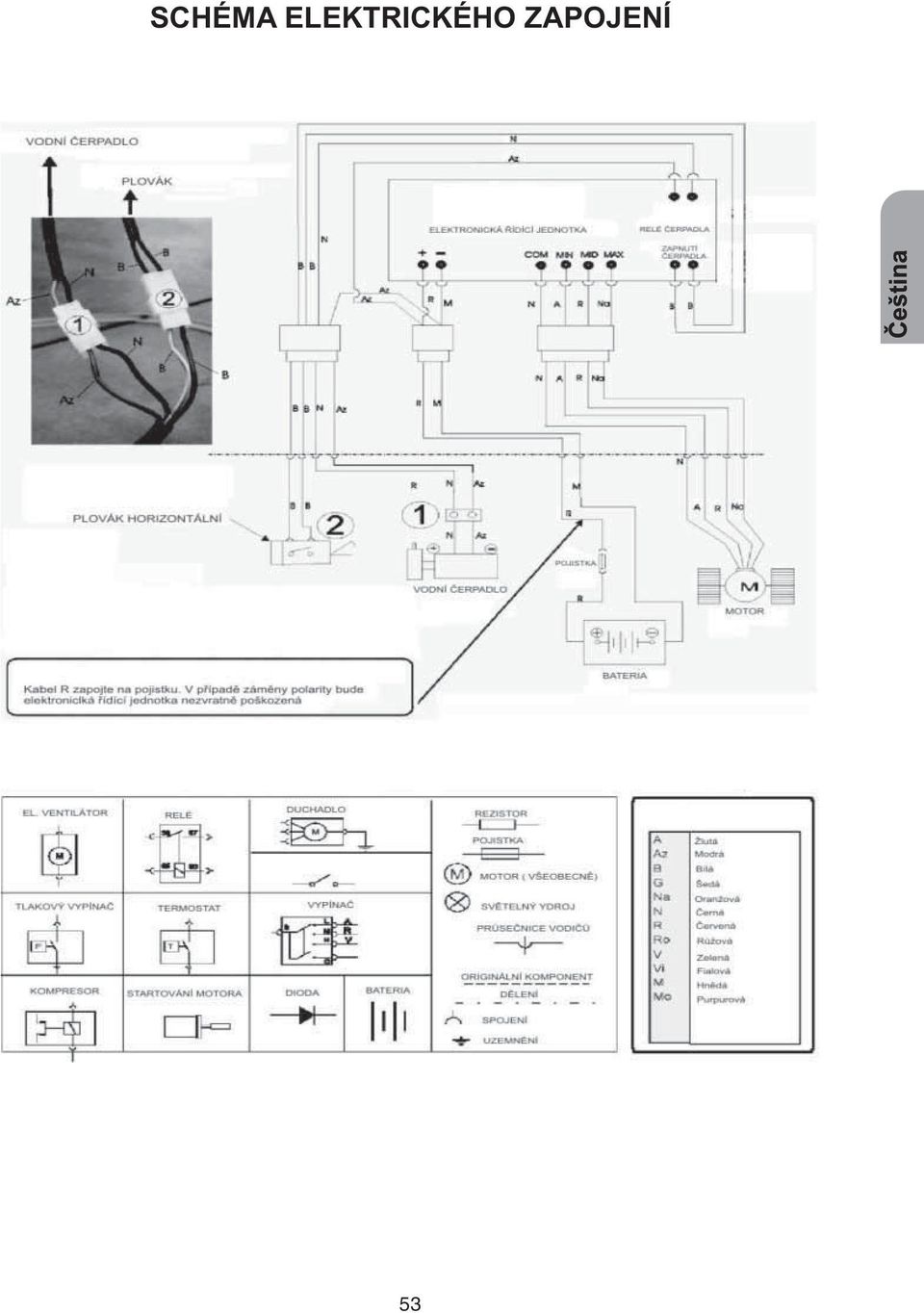

16 53

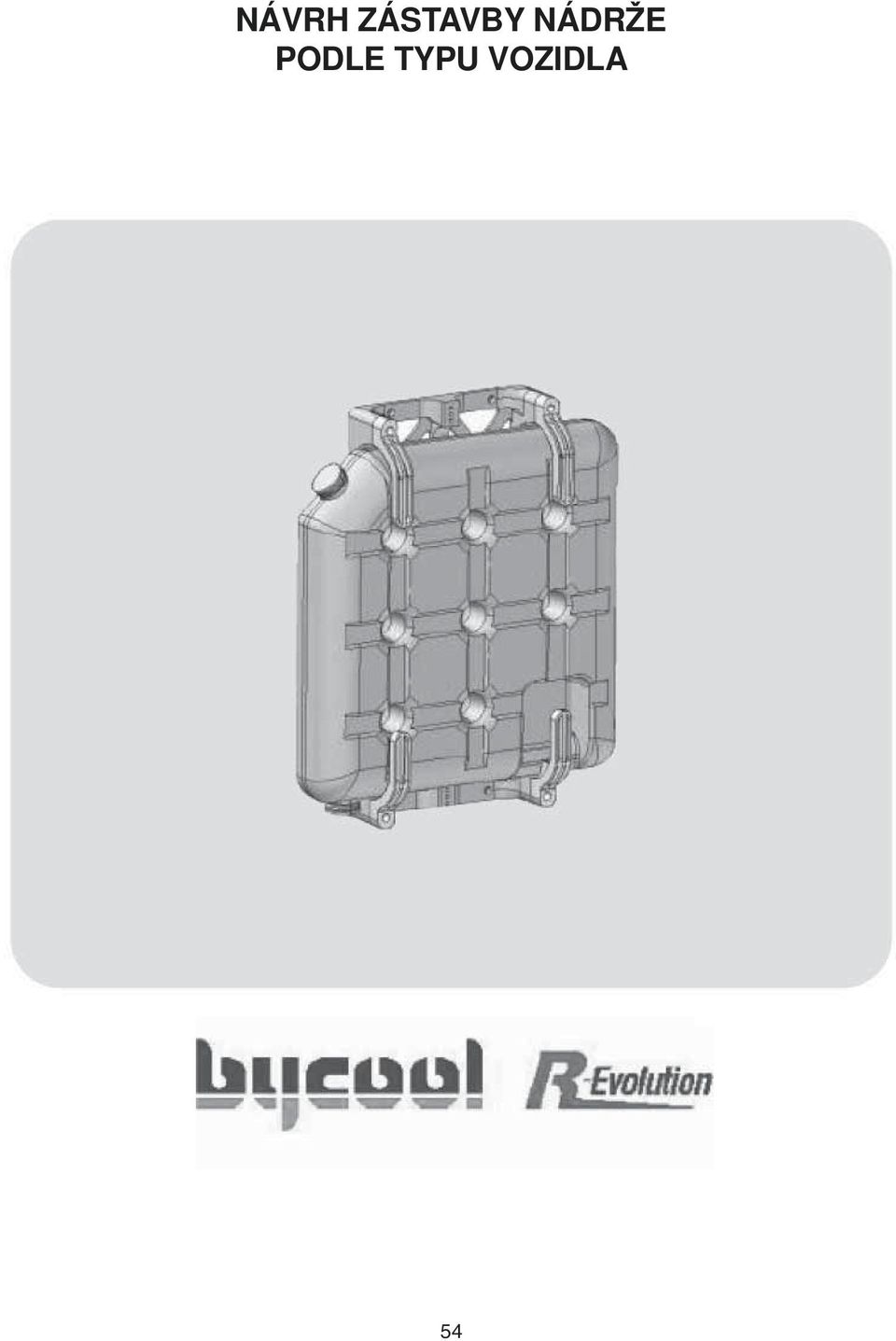

17 NÁVRH ZÁSTAVBY NÁDRZE PODLE TYPU VOZIDLA 54

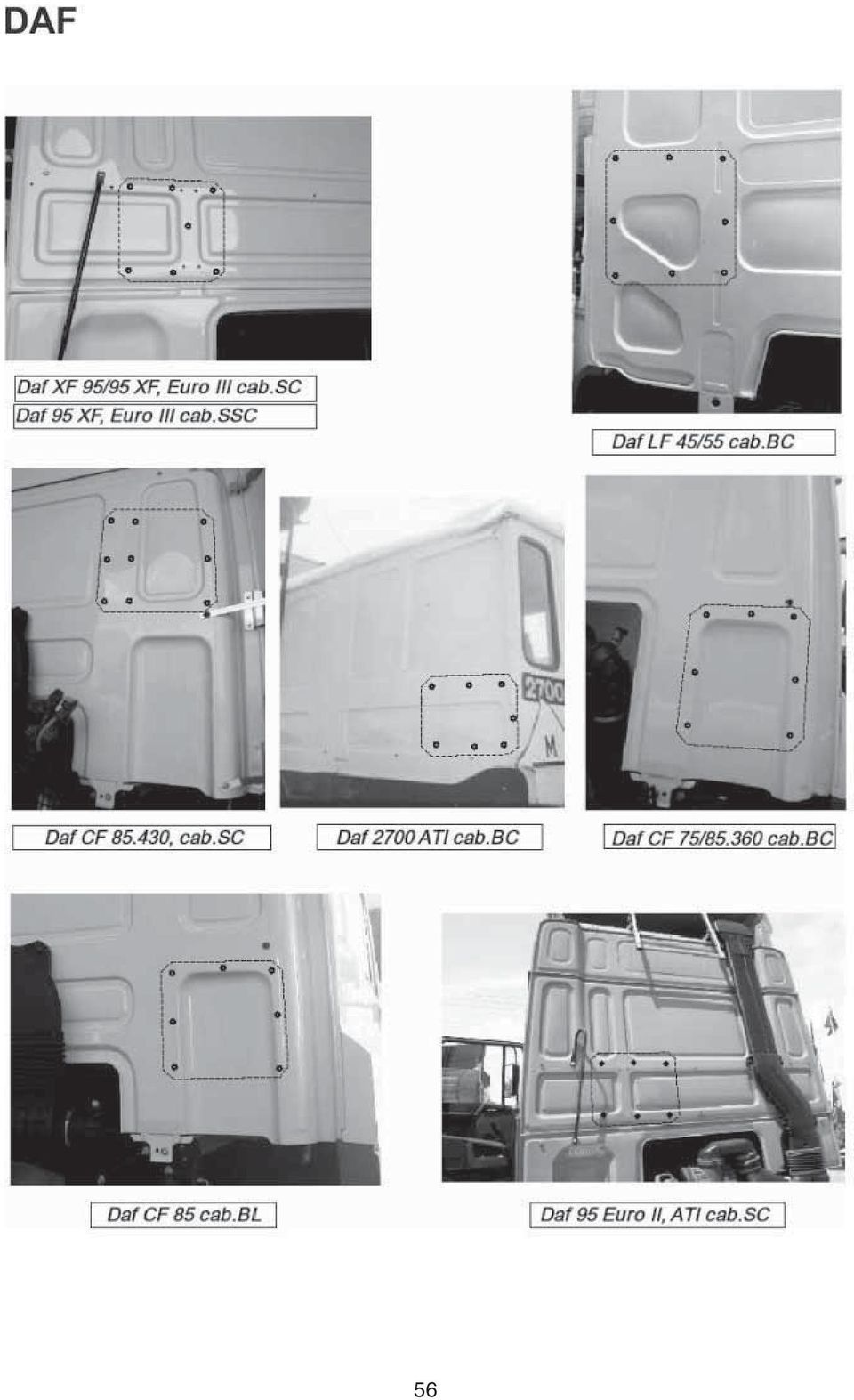

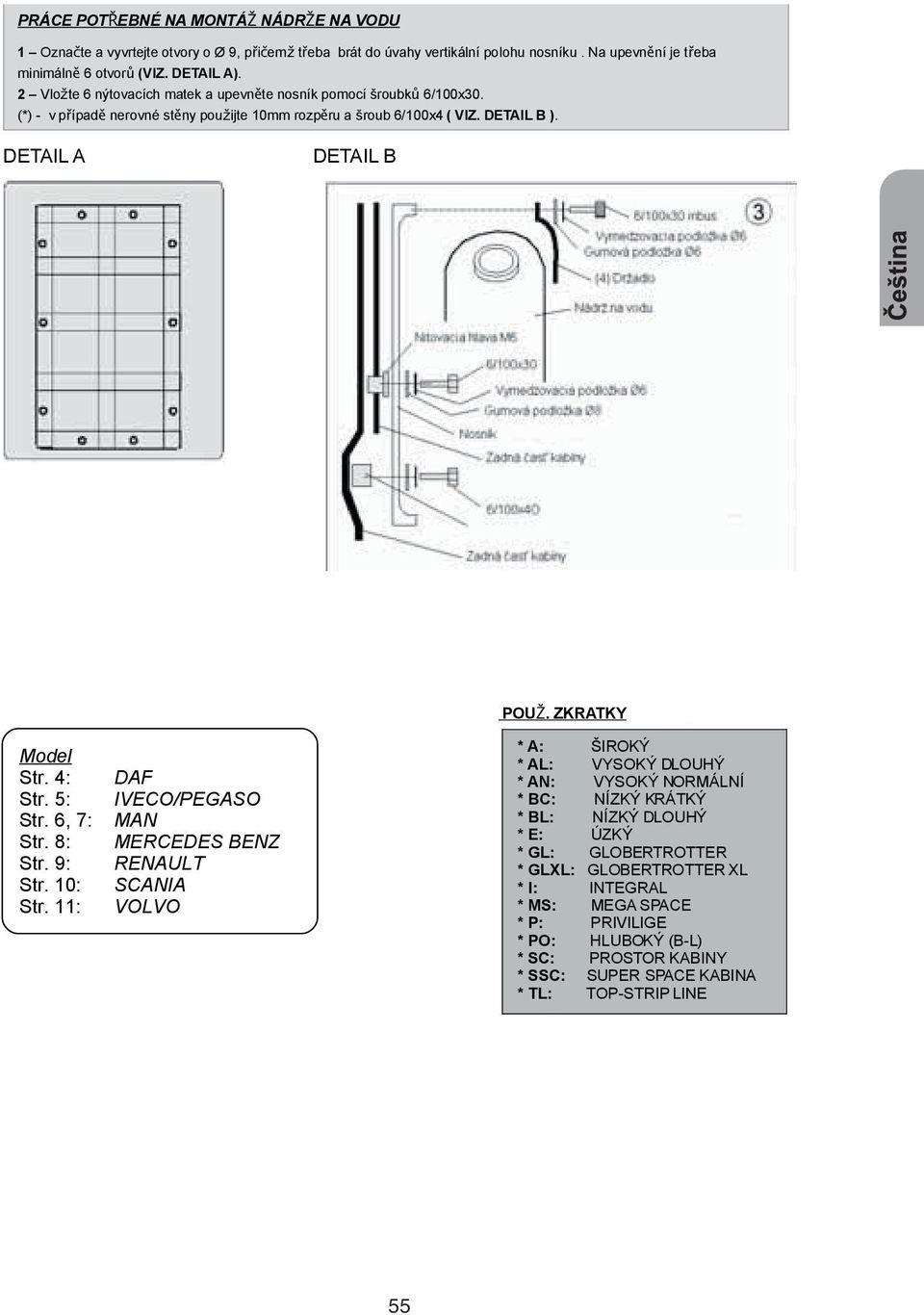

18 55

19 56

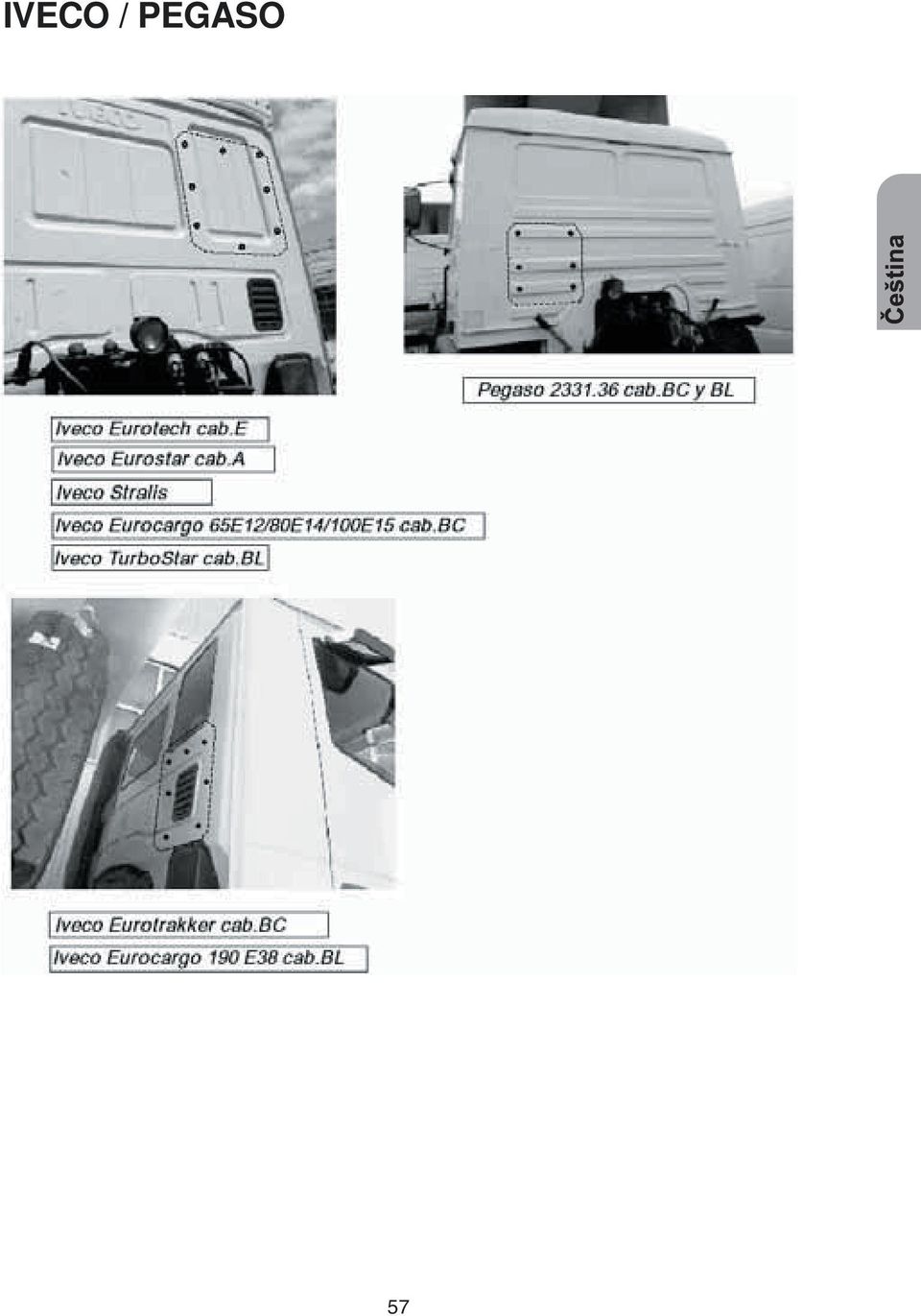

20 IVECO / PEGASO 57

21 MAN 58

22 MAN 59

23 MERCEDES-BENZ 60

24 RENAULT 61

25 SCANIA 62

26 VOLVO 63

27 NÁVRH ZÁSTAVBY KONZOLY PODLE TYPU VOZIDLA 64

28 Seznam používaných konzol podle model vozidel MODEL KAB. KONZ. MAXI KONZ. KONZ. KONZ. DLOU- KRÁT. MINI HÁ STR. MB Atego 1228 AL MB Atego 1840 BC MB Atego 2528 AL MB Atego 1828 BC MB Atego 1523 BC MB Axor 818 BC 6 MB Axor 1523 BC 6 MB Axor 1828 BL MB Axor 1843 BL MB Axor 1843 AL MB Actros 1848 AL 4 MB Actros 1843 MS 4 MB Actros 1843 AL 4 MB Actros 2040 BC MB Actros 4140 BC MB Actros 1840 BL MB Actros 1840 AL MB 814 BC MB 1824 BL MB 1844 AN 6 MB 1748 AN 6 MB 1948 AN 6 MB 2544 AN 6 MB 2628 BC 6 MAN TG 460A LX 6 MAN TG 410A XL 6 MAN TG 410A L 6 MAN TG 360A M 6 MAN BC MAN FE 460A BL MAN FE 310A BC 6 MAN TG 510A XXL 5,6 MAN F2000 AL 5,6 MAN BC MAN BC MAN BC MODEL MAN LE 280B MAN L2000 MAN F MAN M 90 MAN M2000 MAN F MAN F MAN F MAN F2000 MAN F R.Premium 420 dci R.Premium 420 dci R.Kerax 420 dci R.Magnum 440TI R.Magnum 520 TI R.Magnum 390 R.Midlum 220dci R.Midliner 210 R.Midliner S 120 R.Major 420 TI R.DG R.Kerax 420 cdi Iveco Eurotech Iveco Eurostar Iveco Stralis Iveco Turbo Star Iveco Eurocargo 65E12 Iveco Eurocargo 80E14 Iveco Eurocargo 100E15 Iveco Eurocargo 190E38 KAB. KONZ. MAXI K K M M M BL BL KONZ. KONZ. DLOUHÁ KRÁT. KONZ. MINI STR. BL 5 BL M P 5 PO 5 BC I I I BC BC BC PO BL BC E A BL BC BC BC BL 4 65

29 Seznam používaných konzol podle model vozidel MODEL KAB. KONZ. MAXI KONZ. KONZ. KONZ. STR. DLOUHÁ KRÁT. MINI Iveco Eurotrakker AL 5 Iveco BC Volvo FH GL 5 Volvo FH AN Volvo FM BC Volvo FH 12 GL 5 c/escotilla Volvo FH 12 GL 5 c/escotilla Volvo FL 6 BL Volvo FH GL Volvo FL6 BC 5 Volvo FL 10 BC 7 Volvo GLX FH 12 L 5 Pegaso BC 6 Pegaso BL DAF XF95 Euro III SC 4 DAF XF95 Euro III SC 4 DAF XF95 Euro III SSC DAF XF95 escotilla electrica SSC DAF CF 85 SC 6 DAF CF 85 BL 6 DAF CF 85 BC DAF LF 45 BC DAF LF 55 BC DAF CF 75 BC DAF 95 Euro II ATI SC DAF 2700 ATI BC 6 SCANIA 164 V8 480 AL 7 SCANIA 113 M 360 BL SCANIA 113 H 360 BL SCANIA 143 M 460 AL 5 SCANIA 143 M 420 AL 5 SCANIA 124 L 400 AL SCANIA 112M BL 66

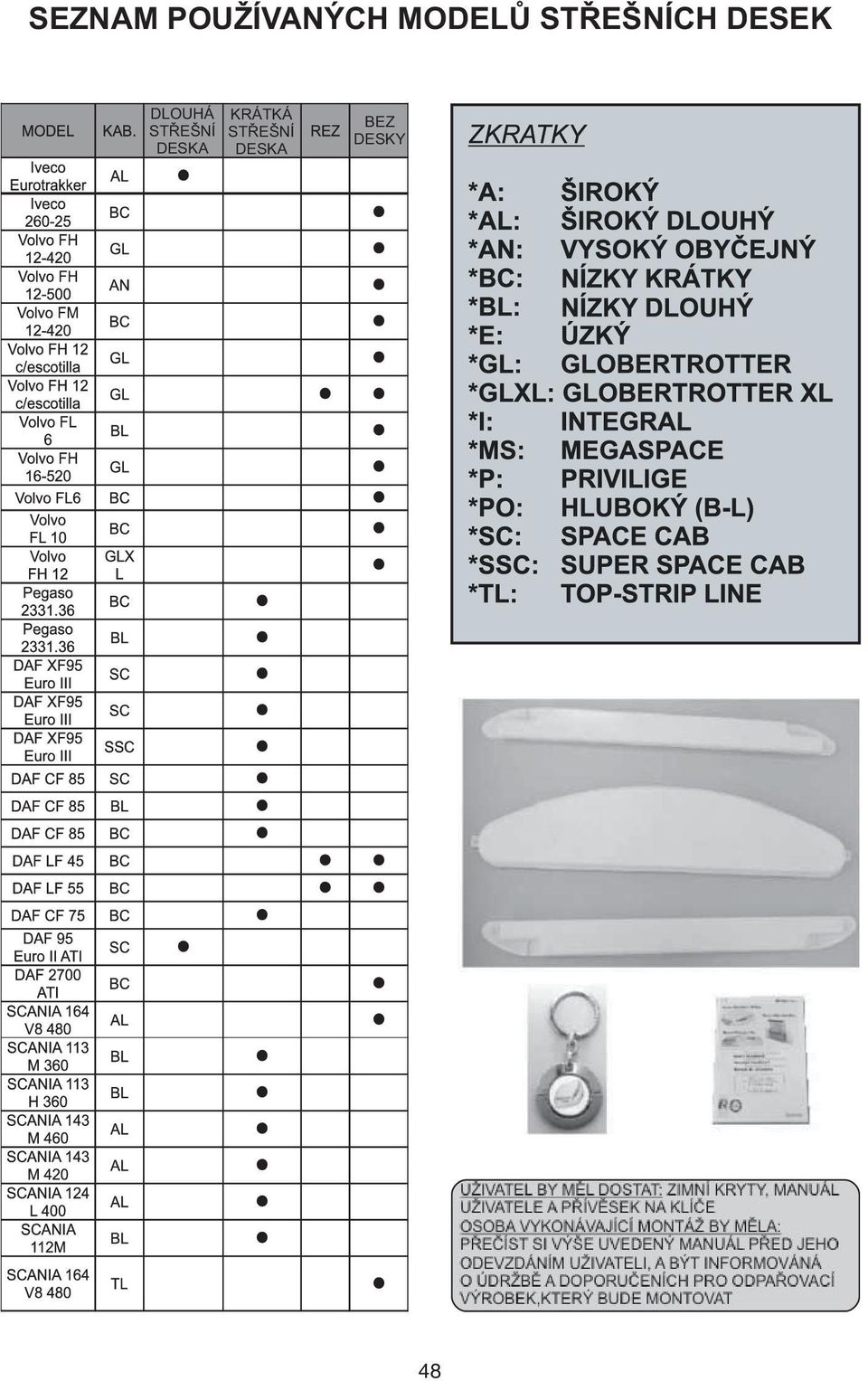

30 ZKRATKY * A: ŠIROKÝ * AL: ŠIROKÝ DLOUHÝ * AN: VYSOKÝ OBY EJNÝ * BC: * BL: * E: ÚZKÝ * GL: GLOBERTROTTER * GLXL:GLOBERTROTTER XL * I: INTEGRAL * MS: MEGASPACE * P: PRIVILIGE * PO: HLUBOKÝ (B-L) * SC: SPACE CAB * SSC: SUPER SPACE CAB * TL: TOP-STRIP LINE R zné kabiny pro které je pot ebný VÝ EZ PRO KONZOLU podle uvedených mír na zobrazených místech. Berte do úvahy sm r pohybu vozidla dop edu. A P iložit a vy ezat otvor pro konzolu tak, aby jste se vyhli t ení s držáky. B Vy ezat na umíst ní sv tla. 67

31 68

32 69

33 70

34 Modely, p i kterých se vyžaduje ÚPRAVA ORIGINÁLNÍHO RÁMU a úprava znázorn ným zp sobem. Vymontujte p vodní rám, vy ežte vnit ek (prostor st ešního otvoru) a namontujte nový rám. 71

35 ODSTRANOVANÍ PROBLÉMU 72

36 73

37 74
