1 speciální nářadí Pro všechna odvětví

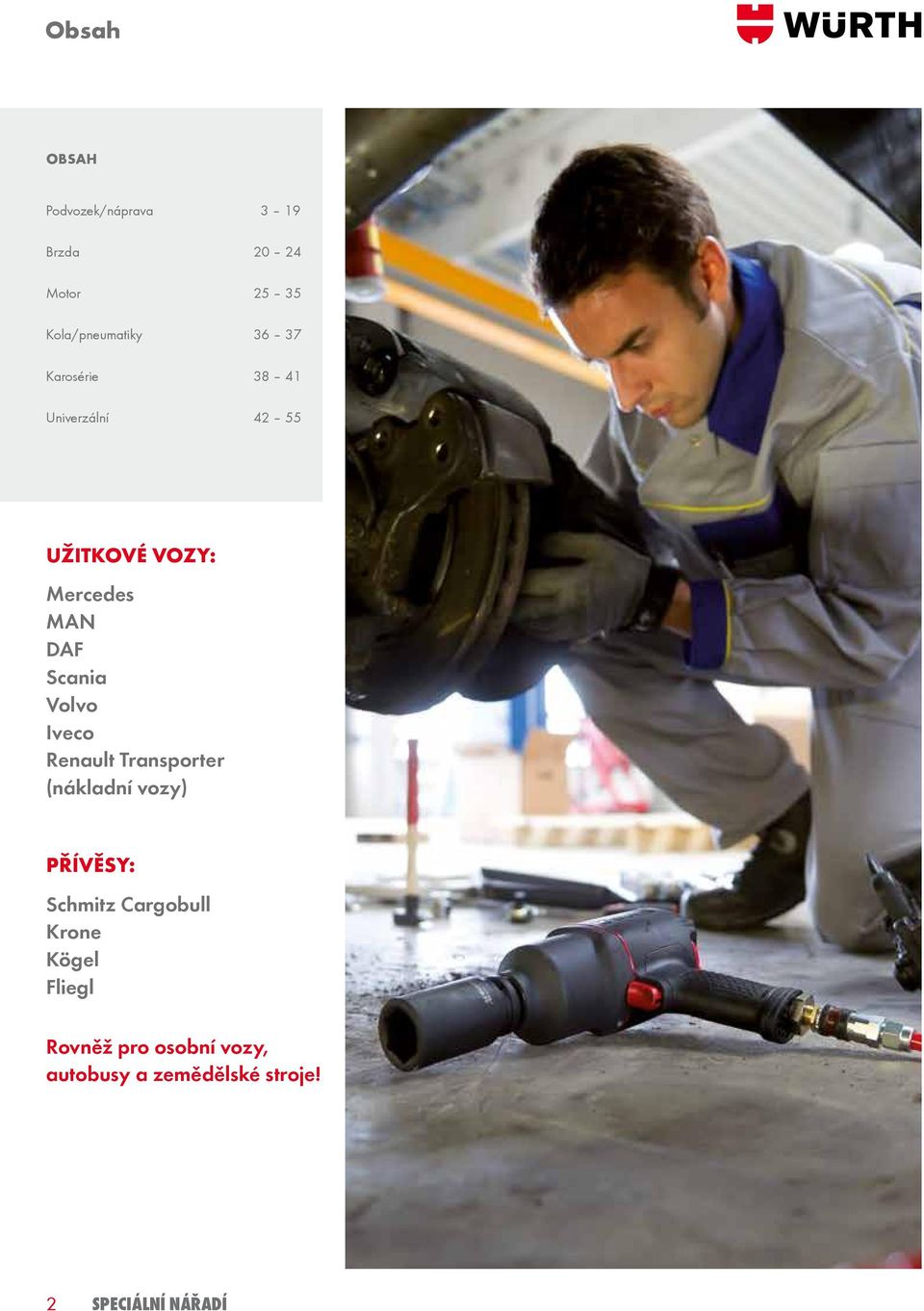

2 Obsah Obsah Podvozek/náprava 3 19 Brzda Motor Kola/pneumatiky Karosérie Univerzální Užitkové vozy: Mercedes MAN DAF Scania Volvo Iveco Renault Transporter (nákladní vozy) Přívěsy: Schmitz Cargobull Krone Kögel Fliegl Rovněž pro osobní vozy, autobusy a zemědělské stroje! 2 Speciální nářadí

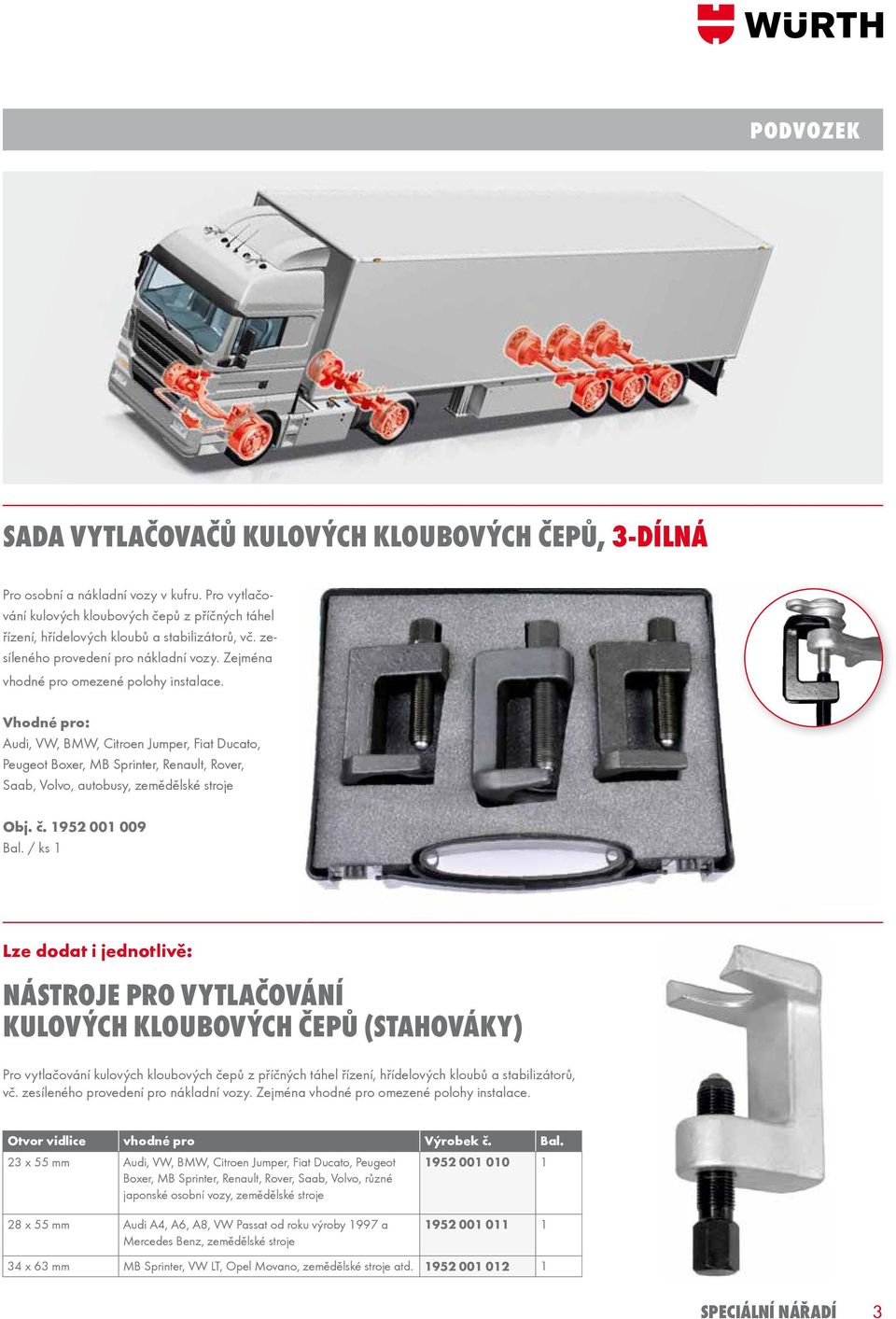

3 podvozek Sada vytlačovačů kulových kloubových čepů, 3-dílná Pro osobní a nákladní vozy v kufru. Pro vytlačování kulových kloubových čepů z příčných táhel řízení, hřídelových kloubů a stabilizátorů, vč. zesíleného provedení pro nákladní vozy. Zejména vhodné pro omezené polohy instalace. Vhodné pro: Audi, VW, BMW, Citroen Jumper, Fiat Ducato, Peugeot Boxer, MB Sprinter, Renault, Rover, Saab, Volvo, autobusy, zemědělské stroje Obj. č Lze dodat i jednotlivě: Nástroje pro vytlačování kulových kloubových čepů (stahováky) Pro vytlačování kulových kloubových čepů z příčných táhel řízení, hřídelových kloubů a stabilizátorů, vč. zesíleného provedení pro nákladní vozy. Zejména vhodné pro omezené polohy instalace. Otvor vidlice vhodné pro Výrobek č. Bal. 23 x 55 mm Audi, VW, BMW, Citroen Jumper, Fiat Ducato, Peugeot Boxer, MB Sprinter, Renault, Rover, Saab, Volvo, různé japonské osobní vozy, zemědělské stroje x 55 mm Audi A4, A6, A8, VW Passat od roku výroby 1997 a Mercedes Benz, zemědělské stroje x 63 mm MB Sprinter, VW LT, Opel Movano, zemědělské stroje atd Speciální nářadí 3

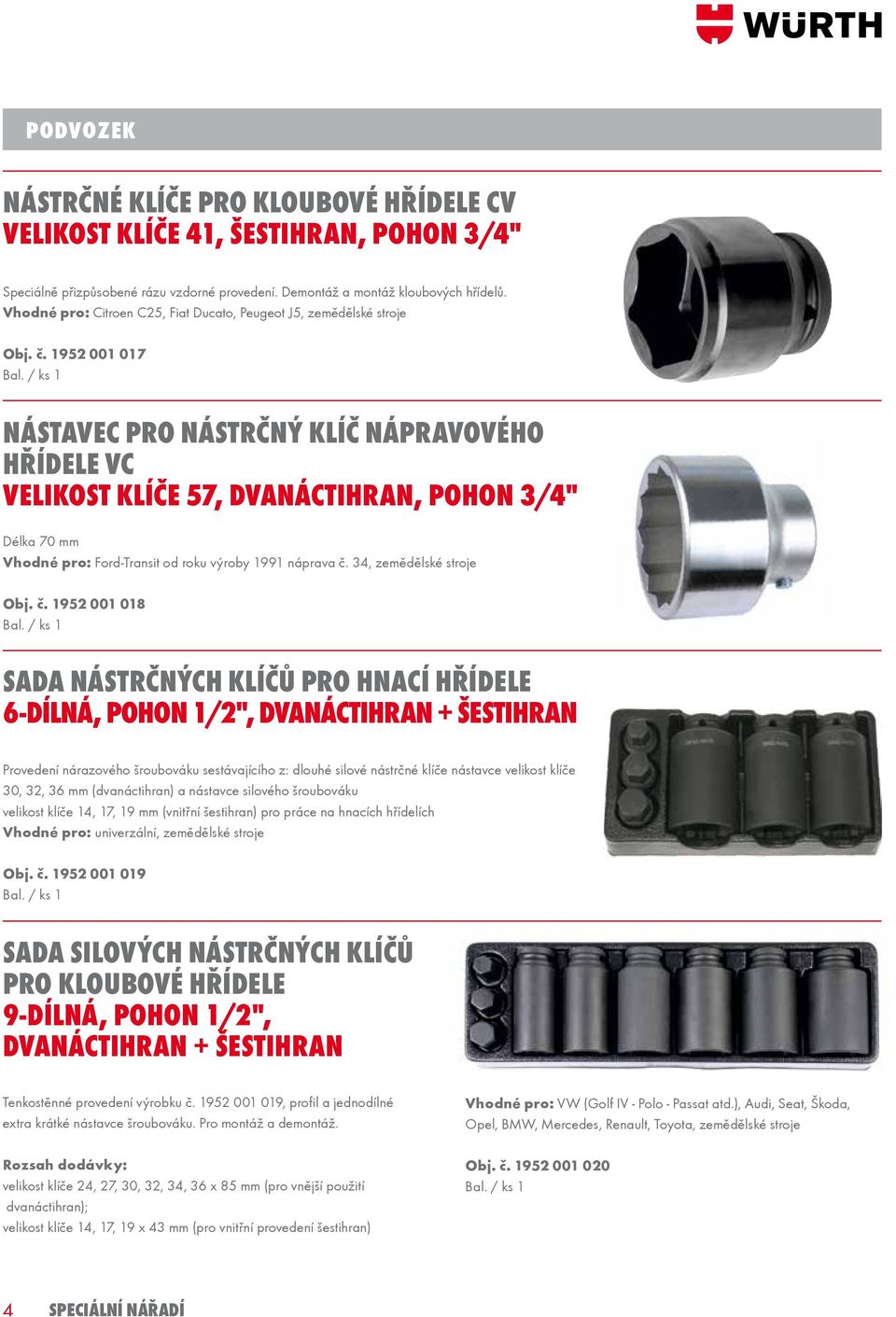

4 podvozek NÁSTRČNÉ KLÍČE PRO KLOUBOVÉ HŘÍDELE CV Velikost klíče 41, šestihran, pohon 3/4" Speciálně přizpůsobené rázu vzdorné provedení. Demontáž a montáž kloubových hřídelů. Vhodné pro: Citroen C25, Fiat Ducato, Peugeot J5, zemědělské stroje Obj. č NÁSTAVEC PRO NÁSTRČNÝ KLÍČ NÁPRAVOVÉHO HŘÍDELE VC VELIKOST KLÍČE 57, DVANÁCTIHRAN, POHON 3/4" Délka 70 mm Vhodné pro: Ford-Transit od roku výroby 1991 náprava č. 34, zemědělské stroje Obj. č SADA NÁSTRČNÝCH KLÍČŮ PRO HNACÍ HŘÍDELE 6-DÍLNÁ, POHON 1/2", DVANÁCTIHRAN + ŠESTIHRAN Provedení nárazového šroubováku sestávajícího z: dlouhé silové nástrčné klíče nástavce velikost klíče 30, 32, 36 mm (dvanáctihran) a nástavce silového šroubováku velikost klíče 14, 17, 19 mm (vnitřní šestihran) pro práce na hnacích hřídelích Vhodné pro: univerzální, zemědělské stroje Obj. č SADA SILOVÝCH NÁSTRČNÝCH KLÍČŮ PRO KLOUBOVÉ HŘÍDELE 9-DÍLNÁ, POHON 1/2", DVANÁCTIHRAN + ŠESTIHRAN Tenkostěnné provedení výrobku č , profil a jednodílné extra krátké nástavce šroubováku. Pro montáž a demontáž. Rozsah dodávky: velikost klíče 24, 27, 30, 32, 34, 36 x 85 mm (pro vnější použití dvanáctihran); velikost klíče 14, 17, 19 x 43 mm (pro vnitřní provedení šestihran) Vhodné pro: VW (Golf IV - Polo - Passat atd.), Audi, Seat, Škoda, Opel, BMW, Mercedes, Renault, Toyota, zemědělské stroje Obj. č Speciální nářadí

5 podvozek ČEPOVÉ KLÍČE HA POHON 3/4", 6 ČEPŮ délka x šířka: 52 x 8 mm vnitřní Ø čep 61 mm vnitřní Ø základní těleso 50 mm vnější Ø 70 mm pro zadní nápravy Vhodné pro: VW LT, MB Sprinter 412 D Obj. č VYTLAČOVAČE KLOUBOVÝCH SVORNÍKŮ Těžké provedení, dimenzováno a výrobním závodem odozkoušeno pro vysoké zatížení Pro vytlačování kulových kloubových čepů S vřetenem s mazací hydraulikou 10 t Svorník Hloubka upnutí Zatížení až vhodné pro Výrobek č. Bal mm max. 90 mm 12 t MB např. ATEGO do 17 t, MAN M 2000, Iveco, Renault, Scania, Volvo, DAF. Nákladní vozy např. VW T4, Ford Transit, MB Sprinter, Fiat Ducato, těžké osobní vozy jako např. terénní vozy mm max. 115 mm 20 t MB např. Actros, Atego od 18 t, SK, O405, O405 - N (nízko podlahový autobus), MAN F 2000, TGA, nízko podlahový kloubový autobus, Iveco Euro-Star, Euro-Tech, Turbo-Star, Scania konstrukční řada 3 a 4, cestovní autobusy na podvozku Scania např. Icarus, DAF, Renault, Volvo STAHOVÁKY PRO HLAVICI SPOJOVACÍ TYČE 1 2 FORMA ZVONU Obr. Otvor Max. Povrch (uživatelské Hnací Hmotnost Použití Typ Výrobek č. Bal. vidlice výška rozhraní) mechanizmus 1 30 mm 58 mm s hněděním šestihran velikost klíče 19 mm 1,10 kg S nárazovým Lehké nákladní mm 90 mm šestihran velikost klíče 26 mm 2,5 kg šroubovákem vhodným vozy 3,5 8,8 t vřetenem, tlačným 39 mm 58 mm šestihran velikost klíče 26 mm 3,85 kg elementem uloženým Nákladní vozy např otočně ve vřetenu. MB 1424, Actros2 Speciální nářadí 5

6 podvozek KLÍČE PRO MATICE NÁPRAVY PLOCHÉ OVÁLNÉ Pohon ŠESTIHRAN, VELIKOST KLÍČE 36, SILOVÉ PROVEDENÍ Pro ploché oválné matice náprav BPW a ECO. Velikost vhodné pro Obj. č. Bal. 65 mm Nápravy BPW, náprava ECO 9, 10, 12 t mm Nápravy BPW, náprava ECO 9, 10, 12 t KLÍČE PRO POUZDRA KOL A MATICE NÁPRAV Pohon ¾"-/1", SILOVÉ PROVEDENÍ Pro demontáž/montáž plochého oválného pouzdra kola a matice nápravy. Velikost vhodné pro Obj. č. Bal. ¾ /95 mm Náprava BPW 9 t, 12 t/10 t náprava ECO /110 mm Náprava BPW 12 t KLÍČE PRO POUZDRA KOL A MATICE NÁPRAV PLOCHÉ OVÁLNÉ Pohon ¾", SILOVÉ PROVEDENÍ Pro ploché oválné mazací uzávěry. Velikost vhodné pro Obj. č. Bal. 65 mm Nápravy BPW 9 t, 12 t a 10 t, náprava ECO mm mm Náprava BPW 13 t přední náprava ECO mm Náprava BPW 9 t mm Náprava BPW 12 t mm Náprava BPW ECO NÁSTRČNÉ KLÍČE PRO MATICE NÁPRAV CV POHON 3/4", VELIKOST KLÍČE 80, OSMIHRAN, SILOVÉ PROVEDENÍ Vhodné pro: MAN, DAF 106, Scania 124 I 144 I atd. Obj. č Speciální nářadí

7 podvozek KLÍČE PRO MATICE NÁPRAVY s a bez VODÍCÍHO NÁKRUŽKU Pohon VELIKOST KLÍČE 36, ŠESTIHRAN, SILOVÉ PROVEDENÍ Pro hlavu zadní nápravy s bubnem brzdy a koly. Obr. Velikost Vhodné pro Obj. č. Bal. 1 velikost klíče 85 Náprava přívěsu SAF velikost klíče 90 IVECO - Cargo HA velikost klíče 95 Náprava přívěsu DC Dicos přívěsy od roku výroby 2005 s kompaktním ložiskem HUB-Unit (DB č. W ) velikost klíče 98 IVECO Euro Cargo - HA typ 120 E15 98 s dvojitou maticí velikost klíče 105 omnibusy Kässbohrer/Setra Bez vodícího nákružku KLÍČE PRO MATICE NÁPRAVY šestihran a osmihran Obr. Hnací Velikost vhodné pro Výrobek č. Bal. mechanizmus 1 ¾ /čtyřhran velikost klíče 77/šestihran Renault ¾ /čtyřhran velikost klíče 80/šestihran DAF/Volvo ¾ /čtyřhran velikost klíče 95/šestihran Volvo ¾ /čtyřhran velikost klíče 105/šestihran Volvo ¾ /čtyřhran velikost klíče 95/osmihran Scania ¾ /čtyřhran velikost klíče 100/osmihran Scania ¾ /čtyřhran velikost klíče 115/osmihran DAF/Volvo Speciální nářadí 7

8 podvozek KLÍČE PRO MATICE NÁPRAVY CV Pohon ¾", VELIKOST KLÍČE 95, ŠESTIHRAN Vhodné pro: IVECO EUROCARGO Obj. č KLÍČE PRO MATICE NÁPRAVY S VODÍCÍM NÁKRUŽKEM Pohon VELIKOST KLÍČE 36, ŠESTIHRAN, VELIKOST KLÍČE 110, DVANÁCTIHRAN Vhodné pro: IVECO Eurotech - zadní náprava Stralis, Cursor Obj. č KLÍČE PRO MATICE NÁPRAVY Pohon ¾", 205 mm, osmihran Těžké provedení pro demontáž/montáž uzávěrů proti prachu a matice nápravy. Velikost vhodné pro Výrobek č. Bal. velikost klíče 60 Univerzální nákladní vozy/užitkové vozy velikost klíče velikost klíče velikost klíče 80 Scania matice nápravy 124 L/144 L VA velikost klíče 85 Univerzální nákladní vozy/užitkové vozy velikost klíče velikost klíče velikost klíče velikost klíče velikost klíče velikost klíče 115 VA Volvo FH 12 a FH 16 od roku výroby Speciální nářadí

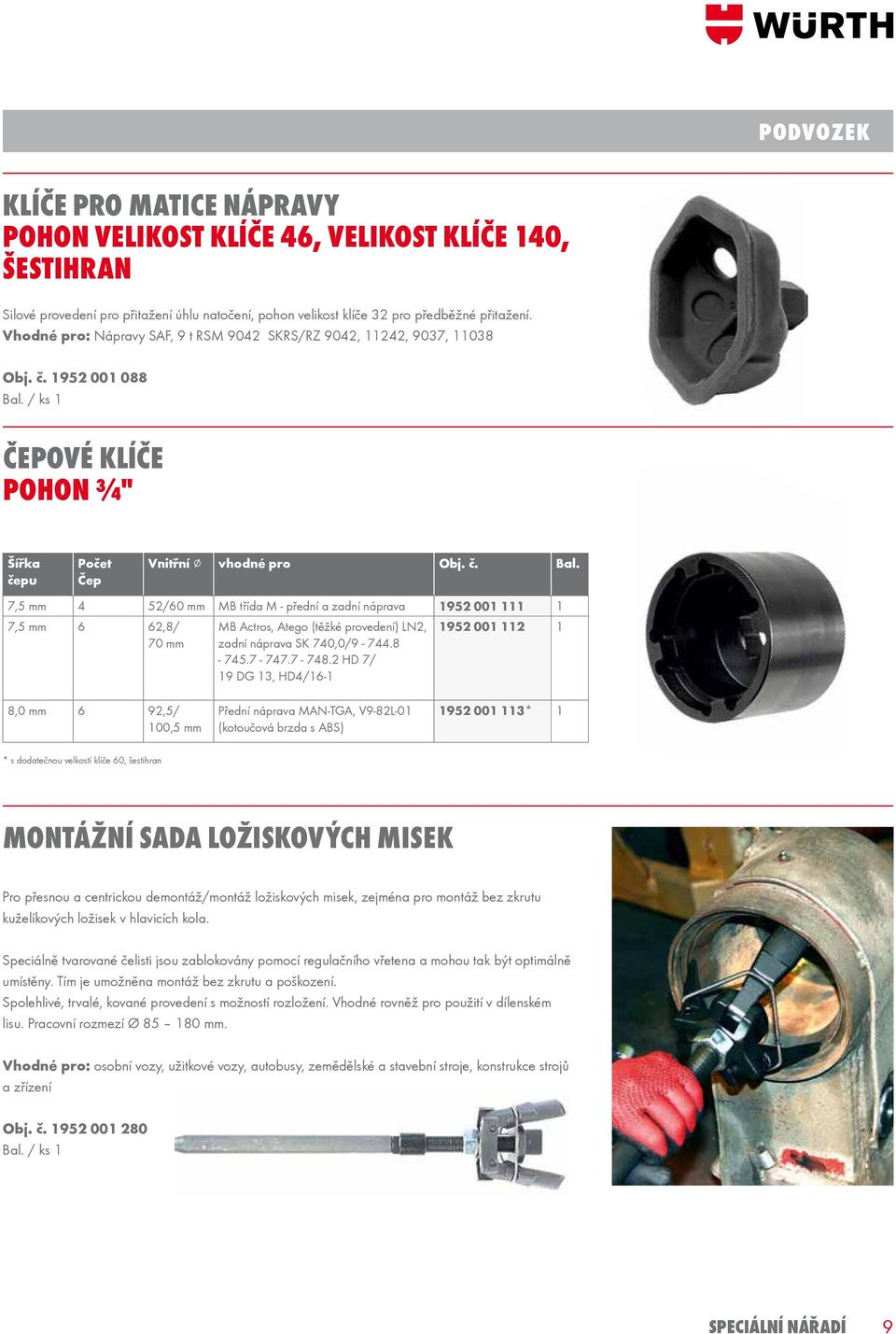

9 podvozek Klíče pro matice nápravy Pohon velikost klíče 46, velikost klíče 140, šestihran Silové provedení pro přitažení úhlu natočení, pohon velikost klíče 32 pro předběžné přitažení. Vhodné pro: Nápravy SAF, 9 t RSM 9042 SKRS/RZ 9042, 11242, 9037, Obj. č ČEPOVÉ KLÍČE Pohon ¾" Šířka čepu Počet Čep Vnitřní vhodné pro Obj. č. Bal. 7,5 mm 4 52/60 mm MB třída M - přední a zadní náprava ,5 mm 6 62,8/ 70 mm MB Actros, Atego (těžké provedení) LN2, zadní náprava SK 740,0/ HD 7/ 19 DG 13, HD4/ ,0 mm 6 92,5/ 100,5 mm Přední náprava MAN-TGA, V9-82L-01 (kotoučová brzda s ABS) * 1 * s dodatečnou velkostí klíče 60, šestihran MONTÁŽNÍ SADA LOŽISKOVÝCH MISEK Pro přesnou a centrickou demontáž/montáž ložiskových misek, zejména pro montáž bez zkrutu kuželíkových ložisek v hlavicích kola. Speciálně tvarované čelisti jsou zablokovány pomocí regulačního vřetena a mohou tak být optimálně umístěny. Tím je umožněna montáž bez zkrutu a poškození. Spolehlivé, trvalé, kované provedení s možností rozložení. Vhodné rovněž pro použití v dílenském lisu. Pracovní rozmezí Ø mm. Vhodné pro: osobní vozy, užitkové vozy, autobusy, zemědělské a stavební stroje, konstrukce strojů a zřízení Obj. č Speciální nářadí 9

10 podvozek SILOVÝ NÁSTAVEC PRO NÁSTRČNÝ KLÍČ Pohon ¾", velikost klíče 27, dvanáctihran Délka 112 mm S hněděním pro spoje pružných třmenů Vhodné pro: MB - nákladní vozy, Actros se vzduchovým odpružením, zemědělské stroje Obj. č SILOVÝ NÁSTAVEC PRO NÁSTRČNÝ KLÍČ "EXTRA DLOUHÁ" Pohon ¾", E24, 110 mm Stabilní provedení pro práce na nápravách a brzdách. Vhodné pro: Univerzální Obj. č SILOVÝ NÁSTAVEC PRO ŠROUBOVÁK Pohon ¾", velikost klíče 17, šestihran Pro demontáž a montáž přídržných šroubů horní příčné řídící páky na zadní nápravě. Délka 170 mm Pro šrouby s vnitřním šestihranem Vhodné pro: MAN TGA a F2000, Citaro, MB Actros Obj. č Speciální nářadí

11 podvozek Sada čepových klíčů MAN-TGA Pro zadní nápravu s vodící trubkou a základním tělesem Pohon ¾", velikost klíče 60 mm, šestihran Se 6 uvnitř vloženými čepy 11,5 mm Rozměry vnitřní čep-vnitřní čep: 111,8 mm Rozměry vnitřní kraj-vnitřní kraj: 132,0 mm Celková délka: 111,0 mm Vhodné pro: Zadní náprava MAN-TGA např. HY 1350 Základní těleso Obj. č Vodicí trubka Obj. č Vodicí trubka Pro čepový klíč/základní těleso TGA HA výrobek č Ø 66,50-60,00 mm, délka 140 mm Vhodné pro: Zadní náprava MAN-TGA Obj. č MONTÁŽNÍ POUZDRO Pro zadní nápravu MB/MAN. Ø vnější 76 mm S vnitřním závitem M 75 x 1,5 Délka 185 mm Vhodné pro: Zadní náprava HL2 v řadě L MAN a MB Atego jakož i Vario Obj. č Speciální nářadí 11

12 podvozek PRODLUŽOVACÍ TRUBKA ZADNÍ NÁPRAVY Pro nápravu TGA Délka 360 mm, rýhování Průměr vnější 105 mm S vnitřním závitem, pro vedení ložiska pro montáž na zádní nápravu Velikost závitu M 100 x 1,5 mm Vhodné pro: Zadní náprava MAN HY 1350 Obj. č Další sady klíčů pro drážkové matice, základní těleso a vodící trubka pro následující typy ve výrobním programu: Hypoidní zadní náprava Mercedes, HL2/2, HL2/3, HL2/5, HL2/9, HL2/11, HL2/12, HL2/15, hypoidní zadní náprava MB HL 2/14, KL2/16, KL4/1, HL4/16, HL4/17, HL4/23, HL4/28-HL4/30, HL4/4, HL4/8, HD4/6G, HO4/2, HO4/1, HO4/18 č. 4/4, hypoidní náprava MB HO 4/10, HO 4/10DL, HO 4/11DL, HO 5/3, HO 5/4, HO 5/8, HD 4/21G, HD 4/2G, HD 4/22, HD 5/3, HL 5/2, HL 5/6, hypoidní náprava MB HO 5/5, HL 4/01, HL4/05, HL4/06, HD4/02, HD4/03, přední náprava MB-Palloid AL 3/6, AL 3/9, doběhová kyvná páková náprava MB NS4/2, NS4/10, a pro pastorkovou nápravu HL6/1, HL6/2, HL6/3, HD6/3, MAN - VW 8.138, 8.150, 9.136, L2000, hypoidní zadní náprava MAN (Banjo) řady G VW2, VW4, VW6.1, VW 6.8, hypoidní zadní náprava MB HL2/2, HL2/7, HL2/13, přední náprava MAN (poháněná) řada M - 3 ME DI a vnější planetová zadní náprava 5 MR, 3 MR Sada čepových klíčů HA NFZ Pohon ¾" S vyměnitelnou vodící trubkou, pro demontážní a montážní práce na zadní nápravě. Čep: 6, šířka čepu: 10,0 mm Vnitřní Ø základní těleso: 87,0 mm Délka 65 mm Obj. č Vhodné příslušenství: Popis: Typ Obj. č. Bal. Základní těleso čepový klíč "bez" vodící trubky MAN, MB Atego zadní Vodící trubka vnější Ø 49 mm, délka 140 mm náprava (náprava pastorku) Vodící trubka vnější Ø 57 mm, délka 140 mm HL2, 814 Vitaro Speciální nářadí

13 podvozek Sada čepových klíčů VA/HA užitkové vozy Pohon ¾" S vyměnitelnou vodící trubkou pro demontáž a montáž na přední a zadní nápravě. Čep: 6, šířka čepu: 11,4 mm vnitřní Ø základní těleso: 101,5 mm Délka 140 mm Obj. č Vhodné příslušenství: Popis: Typ Obj. č. Bal. Základní těleso čepový klíč "bez" vodící trubky Vnější planetová zadní náprava Vodící trubka vnější Ø 51,5 mm, délka 135 mm MAN řady F H7, HD7 a přední nápravy řady F Vodící trubka vnější Ø 66,5 mm, délka 135 mm Hypoidní zadní náprava řady F HY-1175, HDY-1175, HY-13110, HY Sada čepových klíčů užitkové vozy Pohon ¾" S vyměnitelnou vodící trubkou, pro demontážní a montážní práce na zadní nápravě. Čep: 6, šířka čepu: 9,8 mm vnitřní Ø základní těleso: 117 mm Vhodné příslušenství: Popis: Typ Obj. č. Bal. Základní těleso čepový klíč "bez" vodící trubky Zadní náprava MB-Actros, HL, Vodící trubka vnější Ø 60 mm, délka 185 mm HL 8 (hypoidní náprava) Sada čepových klíčů HA NFZ Pohon ¾" S vyměnitelnou vodící trubkou, pro demontážní a montážní práce na zadní nápravě. Čep: 12, šířka čepu: 11,4 mm vnitřní Ø základní těleso: 101,5 mm Vhodné příslušenství: Popis: Typ Obj. č. Bal. Základní těleso čepový klíč "bez" vodící trubky Vnější planetová náprava MB, doběhová náprava NR 7/4 Vodící trubka vnější Ø 50 mm, délka 135 mm Vnější planetová zadní náprava (nápravy Evropa) Vodící trubka vnější Ø 51 mm, délka 85 mm 10 t a 13 t, HL7/0, HL7/1, Vodící trubka vnější Ø 53 mm, délka 135 mm HL7/2, HL7/3, HL7/18, HO7/8, HO7/9, HL7/015, HL7/021, HD7/2, HD7/19DG, HD7/016DG, vnější planetová náprava MB 7 t: AL7/1 Speciální nářadí 13

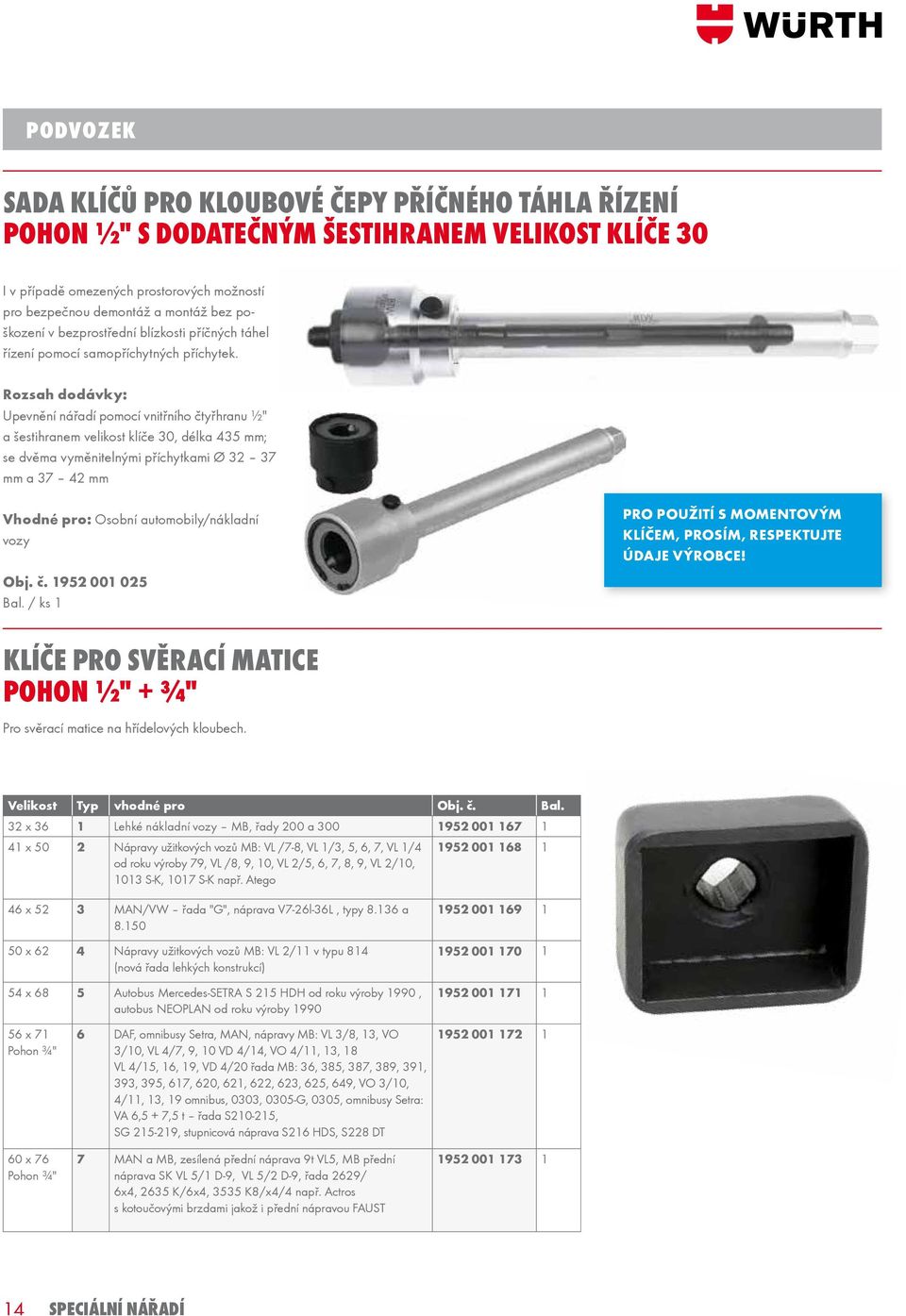

14 podvozek SADA KLÍČŮ PRO KLOUBOVÉ ČEPY PŘÍČNÉHO TÁHLA ŘÍZENÍ Pohon ½" s dodatečným šestihranem velikost klíče 30 I v případě omezených prostorových možností pro bezpečnou demontáž a montáž bez poškození v bezprostřední blízkosti příčných táhel řízení pomocí samopříchytných příchytek. Rozsah dodávky: Upevnění nářadí pomocí vnitřního čtyřhranu ½" a šestihranem velikost klíče 30, délka 435 mm; se dvěma vyměnitelnými příchytkami Ø mm a mm Vhodné pro: Osobní automobily/nákladní vozy Obj. č Pro použití s momentovým klíčem, prosím, respektujte údaje výrobce! KLÍČE PRO SVĚRACÍ MATICE Pohon ½" + ¾" Pro svěrací matice na hřídelových kloubech. Velikost Typ vhodné pro Obj. č. Bal. 32 x 36 1 Lehké nákladní vozy MB, řady 200 a x 50 2 Nápravy užitkových vozů MB: VL /7-8, VL 1/3, 5, 6, 7, VL 1/4 od roku výroby 79, VL /8, 9, 10, VL 2/5, 6, 7, 8, 9, VL 2/10, 1013 S-K, 1017 S-K např. Atego x 52 3 MAN/VW řada "G", náprava V7-26l-36L, typy a x 62 4 Nápravy užitkových vozů MB: VL 2/11 v typu 814 (nová řada lehkých konstrukcí) 54 x 68 5 Autobus Mercedes-SETRA S 215 HDH od roku výroby 1990, autobus NEOPLAN od roku výroby x 71 Pohon ¾" 60 x 76 Pohon ¾" 6 DAF, omnibusy Setra, MAN, nápravy MB: VL 3/8, 13, VO 3/10, VL 4/7, 9, 10 VD 4/14, VO 4/11, 13, 18 VL 4/15, 16, 19, VD 4/20 řada MB: 36, 385, 387, 389, 391, 393, 395, 617, 620, 621, 622, 623, 625, 649, VO 3/10, 4/11, 13, 19 omnibus, 0303, 0305-G, 0305, omnibusy Setra: VA 6,5 + 7,5 t řada S , SG , stupnicová náprava S216 HDS, S228 DT 7 MAN a MB, zesílená přední náprava 9t VL5, MB přední náprava SK VL 5/1 D-9, VL 5/2 D-9, řada 2629/ 6x4, 2635 K/6x4, 3535 K8/x4/4 např. Actros s kotoučovými brzdami jakož i přední nápravou FAUST Speciální nářadí

15 podvozek Klíče pro matice nápravy a drážkové matice univerzální užitkové vozy těžké provedení Pro demontáž a montáž matic nápravy nebo mazacích uzávěrů, např. na hlavicích kol nákladního vozu nebo tahače. Použitelný pro osmihranné a šestihranné matice, drážkové matice, matice s čelním otvorem, dvěma otvory, křížovým otvorem atd. upínací klíče s pohonem ¾". Rozsah pnutí šestihran mm Rozsah pnutí drážková matice: mm Momentové přitažení až do 700 Nm možné! Rozsah dodávky: 1x klíč nápravy a drážkové matice, 2x adaptér, kulatý, 6 mm, 2x adaptér, kulatý, 8 mm, 2x adaptér, kulatý, 10 mm, 2x adaptér, čtyřhranný, 6 mm, 2x adaptér, čtyřhranný, 8 mm, 2x adaptér, čtyřhranný, 10 mm, 1x upínací řetěz, 1x klíč s čepy Zboží je dodáváno v plastovém tvarovaném obalu. Obj. č Nástroj pro vtlačování Popis Typ Výrobek č. Bal. Rozměry Obr. Provedení 1 Nástroj pro vtlačování simmeringových kroužků pro kazetový kroužek A Actros MB VA HA /30 MB VA + doběhová náprava ABS Provedení 2 Nástroj pro vtlačování pro těsnící kroužky v okrajové hlavici zadní nápravy AP nákladní vozy MB HL 7/1, HL 7/3, HL 7/18, HL 7/07, HL 7/015, HL 7/021, HD 7/2, HD 7/19DG, HD 7/01DG, HO 7/8 Konstrukční řady 1219, 1413, 1417, 1419, 1424, 1617, 1619, 1621, 1624, 1926, 2219, 2226, 2626, Provedení 3 Nástroj pro vtlačování pro nápravy AP s vybavením ABS a jednoduchým simmeringovým kroužkem v pólovém kole mimo jiné pro MB, MAN, DAF Provedení 4 Nástroj pro vtlačování pro pólové kolo bez simmeringového kroužku na Actros MB Actros MB VA s ABS a kotoučovou brzdou, jako např. náprava č Pro pólové kolo bez simmeringového kroužku! Speciální nářadí 15

16 podvozek PNEUMATICKÉ HYDRAULICKÉ ČERPADLO S RYCHLOSPOJKOU ¼" NPT Tlaková síla 700 bar Objem 1 Liter s 2,20 m dlouhou otočnou uloženou hadicí Vhodné pro: Sada hydraulických válců 16 t, 22 t, 32 t Obj. č Použití čerpadla umožňuje obsluhu hydraulického nástroje jednou osobou. S vhodnou rychlospojkou a zpětným uzávěrem. SADA HYDRAULICKÝCH VÁLCŮ 32 t Pro lisování a tažení, s pracovní trasou cca 113 mm. Zvláštní konstrukce umožňuje při lisování uhození na táhlo vsazené v pístnici za účelem zvýšení momentu uvolnění, např. u zkorodovaných a lepených konstrukčních dílů Tažné a tlačné vřeteno je upevněno přímo v pístnici Kompaktní hydraulická jednotka, s nízkou vlastní hmotností (8,50 kg) Univerzální nástrojová sada pro vytlačení a vtažení hřídelových kloubů, svislých kloubových čepů a pryžových ložisek Příslušenství, které je součástí rozsahu dodávky: Závitový ochranný prstenec, tlačné vřeteno M 24 x 3, táhlo M 22 x 2,5, matice M 22 x 2,5 Vhodné pro: Užitkové vozy, omnibusy, zemědělské stroje, stavební stroje, konstrukce strojů a zařízení Obj. č Speciální nářadí

17 podvozek UNIVERZÁLNÍ SADA NÁSTROJŮ Pro vytlačení a vtažení hřídelových kloubů, svislých kloubových čepů a pryžových ložisek Tato sada obsahuje všechna lisovací pouzdra a tlačné kusy pro práci na hřídelových kloubech, svislých kloubových čepech a pryžových ložiscích (rovněž pro kónické typy) a je dimenzována pro většinu typů vozidel a strojů, které se vyskytují na trhu. V dodávce není zahrnuto pneumatické hydraulické čerpadlo, výrobek č a sada hydraulických válců 32 t, výrobek č ! Výše rámu uvnitř 500 mm Rozpětí 130, 210, 295 mm Tlačná tyč 140 x Ø 31 mm, 250 x Ø 31 mm Lisovací kus, nárazový adaptér, stupňová deska pro připevnění tlakové trubky Tlaková trubka Délka Vnitřní Ø Vnější/odečtený Ø 42 mm 47,80 mm 65 mm 145 mm 47,80 mm 65 mm 42 mm 65,80 mm 80/90 mm 130 mm 66,50 mm 80/90 mm Vhodné pro: Užitkové vozy univerzální, omnibusy Zemědělské stroje, stavební stroje, konstrukce zařízení, konstrukce strojů Dodávka neobsahuje kufr Obj. č Dodávka v těžkém plastovém kufru Obj. č Podívejte se sami: univerzální sada nástrojů Obrázky použití hřídelových kloubů, svislých kloubových čepů a pryžových ložisek se sadou hydraulických válců 32 t Speciální nářadí 17

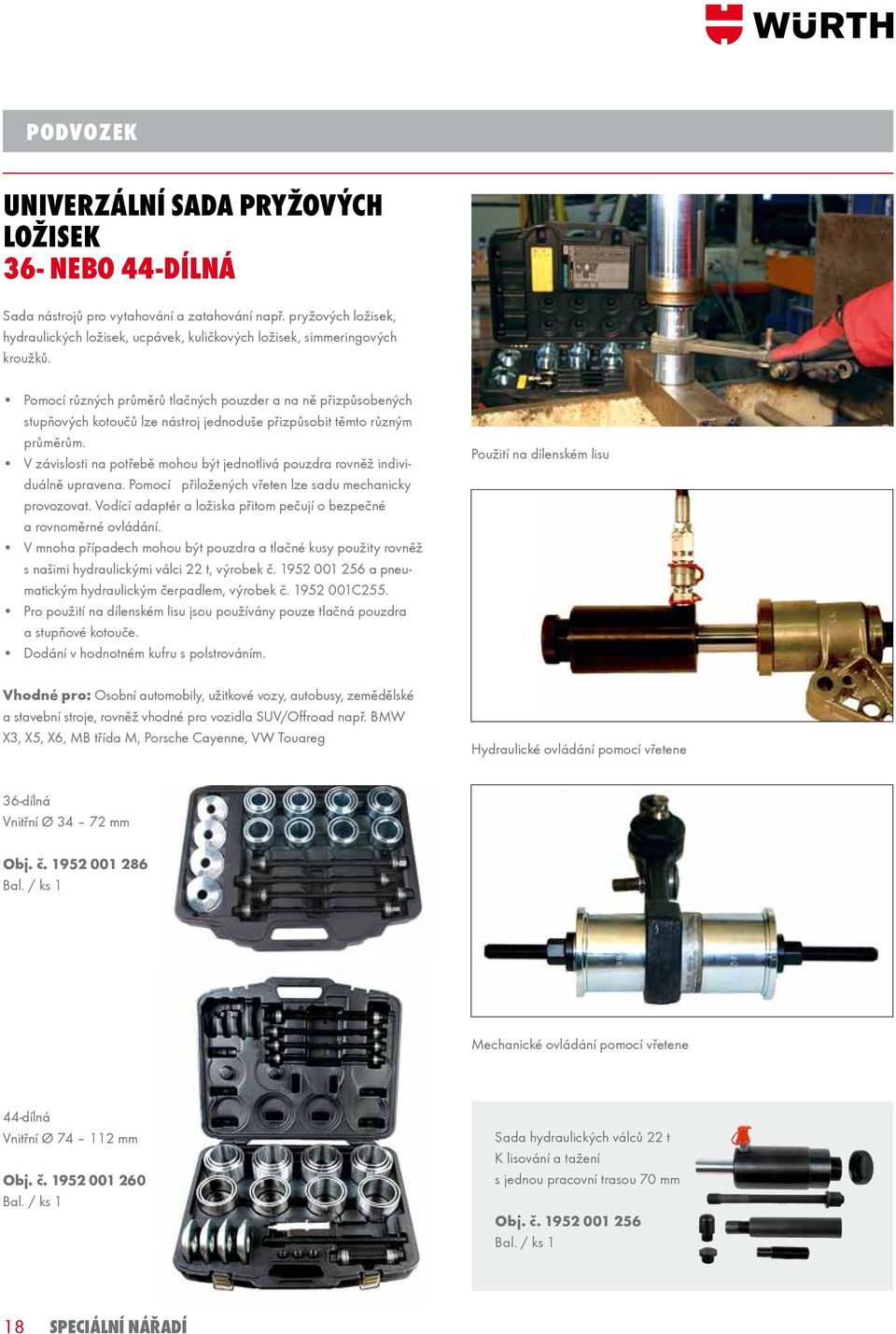

18 podvozek Univerzální sada pryžových ložisek 36- nebo 44-dílná Sada nástrojů pro vytahování a zatahování např. pryžových ložisek, hydraulických ložisek, ucpávek, kuličkových ložisek, simmeringových kroužků. Pomocí různých průměrů tlačných pouzder a na ně přizpůsobených stupňových kotoučů lze nástroj jednoduše přizpůsobit těmto různým průměrům. V závislosti na potřebě mohou být jednotlivá pouzdra rovněž individuálně upravena. Pomocí přiložených vřeten lze sadu mechanicky provozovat. Vodící adaptér a ložiska přitom pečují o bezpečné a rovnoměrné ovládání. V mnoha případech mohou být pouzdra a tlačné kusy použity rovněž s našimi hydraulickými válci 22 t, výrobek č a pneumatickým hydraulickým čerpadlem, výrobek č C255. Pro použití na dílenském lisu jsou používány pouze tlačná pouzdra a stupňové kotouče. Dodání v hodnotném kufru s polstrováním. Použití na dílenském lisu Vhodné pro: Osobní automobily, užitkové vozy, autobusy, zemědělské a stavební stroje, rovněž vhodné pro vozidla SUV/Offroad např. BMW X3, X5, X6, MB třída M, Porsche Cayenne, VW Touareg Hydraulické ovládání pomocí vřetene 36-dílná Vnitřní Ø mm Obj. č Mechanické ovládání pomocí vřetene 44-dílná Vnitřní Ø mm Obj. č Sada hydraulických válců 22 t K lisování a tažení s jednou pracovní trasou 70 mm Obj. č Speciální nářadí

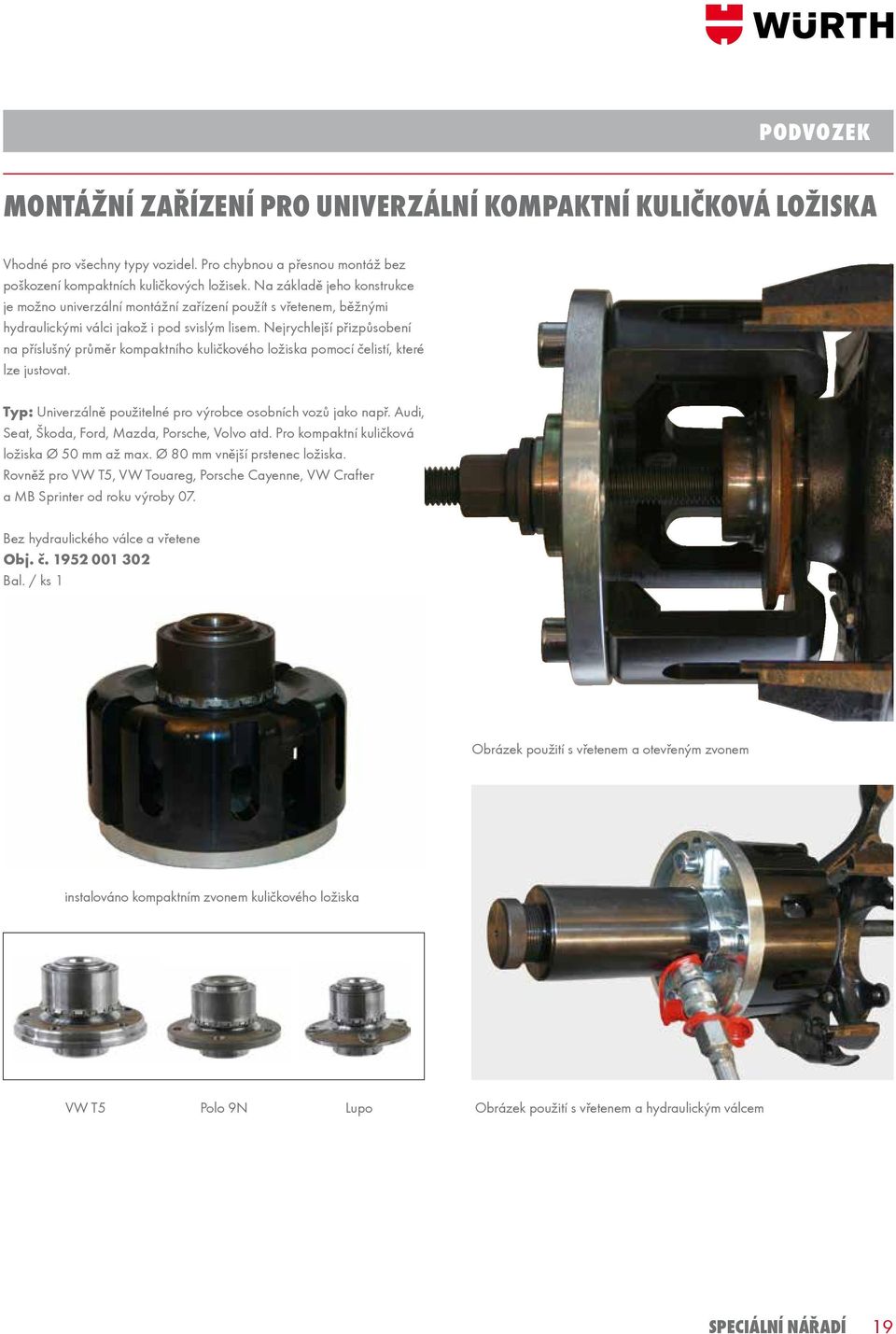

19 podvozek Montážní zařízení pro univerzální kompaktní kuličková ložiska Vhodné pro všechny typy vozidel. Pro chybnou a přesnou montáž bez poškození kompaktních kuličkových ložisek. Na základě jeho konstrukce je možno univerzální montážní zařízení použít s vřetenem, běžnými hydraulickými válci jakož i pod svislým lisem. Nejrychlejší přizpůsobení na příslušný průměr kompaktního kuličkového ložiska pomocí čelistí, které lze justovat. Typ: Univerzálně použitelné pro výrobce osobních vozů jako např. Audi, Seat, Škoda, Ford, Mazda, Porsche, Volvo atd. Pro kompaktní kuličková ložiska Ø 50 mm až max. Ø 80 mm vnější prstenec ložiska. Rovněž pro VW T5, VW Touareg, Porsche Cayenne, VW Crafter a MB Sprinter od roku výroby 07. Bez hydraulického válce a vřetene Obj. č Obrázek použití s vřetenem a otevřeným zvonem instalováno kompaktním zvonem kuličkového ložiska VW T5 Polo 9N Lupo Obrázek použití s vřetenem a hydraulickým válcem Speciální nářadí 19

20 brzda SILOVÝ NÁSTAVEC ŠROUBOVÁKU Pohon ¾", VELIKOST KLÍČE 14 MM, ŠESTIHRAN, 170 MM Pro šrouby s vnitřním šestihranem Pro demontáž a montáž šroubů sedla brzdy na zadní nápravě. Vhodné pro: MB Actros, Citaro u typů náprav HL7 + HL8 Hypoidní Neoplany ZF a hlava kola TGA. Obj. č SILOVÝ NÁSTAVEC ŠROUBOVÁKU Pohon ¾" XZN M 16 x 80 mm Demontáž a montáž zadních sedel brzd šroubových spojů setrvačníkových kotoučů. Vhodné pro: Setrvačníkové kotouče VW Touareg, Mercedes-Benz Atego Obj. č Speciální nářadí

21 Brzda Silový nástavec pro nástrčný klíč extra dlouhý Pohon ¾", E 22, 110 mm Pro práce na nápravách a brzdách, stabilní provedení pro vysoké nároky. Vhodné pro: Univerzální užitkové vozy Obj. č (velikost E24 na straně 10) KARTUŠOVACÍ KLÍČE PRO VZDUCHOVÉ FILTRY UŽITKOVÉ VOZY Pohon ½" Pro granulátové kartuše na vysoušeči vzduchu brzdných zařízení nákladních automobilů. Rozsah upínání Ø mm Frézované provedení, s hněděním Vhodné pro: Univerzální užitkové vozy, zemědělské stroje Obj. č ÚDERNÉ OČKOVÉ MATICOVÉ KLÍČE DAF VELIKOST KLÍČE 26, 160 MM Pro uvolňování sedel brzd pří výměně brzdových kotoučů. Vhodné pro: Nákladní vozy DAF XF95 a XF105 Obj. č Speciální nářadí 21

22 brzda KLÍČE PRO SEDLA BRZD ¾", DVANÁCTIHRAN, 340 MM Pro demontáž a montáž upevňovacích šroubů na předním brzdovém zařízení. Velikost Vhodný pro Obj. č. Bal. velikost klíče 24 MB Atego a Actros velikost klíče 27 MB Atego a Actros, Autobusy Kässbohrer POSUVNÁ MĚŘÍTKA PRO BRZDNÉ KOTOUČE, 0 50 MM NEREZOVÁ OCEL, MATNĚ CHROMOVANÁ Pro měření tloušťky zabudovaných brzdných kotoučů Přesnost dle DIN 862 Tvrzené, s nastavovacím šroubem Vhodné pro: Osobní vozy, nákladní vozy, zemědělské stroje Obj. č NÁSTAVEC PRO SEDLO BRZDY ZPĚTNĚ NASTAVITELNÝ ocelové provedení Pohon Velikost Klíče 12 S Magnetem Pro základní nastavení (zpětné) automatického regulátoru pístu pří výměně špalku brzdy nebo jiných opravných pracích na sedle brzdy. Vhodné pro: Brzdná sedla SAF, KNORR na užitkových vozech Velikost Obj. č. Bal. Velikost klíče 8/vnitřní čtyřhran Velikost klíče 8/vnitřní šestihran Velikost klíče 10/vnitřní šestihran mm s více zuby Speciální nářadí

23 Brzda KLEŠTĚ NA BRZDOVÉ PRUŽINY TVRZENÉ, 500 MM Extra silné provedení Pro snýtovaná a lepená brzdná obložení, pro demontáž a montáž pružin bubnu brzd Vhodné pro: Univerzální užitkové vozy, zemědělské stroje Obj. č Kleště na mastná víčka Pro jednoduché uvolnění a bezpečné vytažení mastných víček. Maximální otvor 75 mm Délka 280 mm Vhodné pro: Osobní, vozy, nákladní vozy, přívěsy a zemědělské stroje Obj. č NÁSTAVEC nástrčného klíče pro SEDLA BRZD pro MAN Zvláštní provedení, extra krátké, vnější pohon velikost klíče 30 mm, šestihran s příchytnou kuličkou Délka 40 mm Pro demontáž a montáž šroubů sedel brzd bez demontáže páky spojovací tyče E20 pro MAN TGM/Atego 9 t Obj. č E24 pro MAN TGA/Atego 12 t Obj. č Speciální nářadí 23

24 brzda PŘÍSTROJ ZPĚTNÉHO NASTAVENÉ PÍSTŮ BRZD Rozměr čelistí zpětného nastavení: šířka 100 mm, výška 60 mm, síla 7,5 mm Vhodné pro: Nákladní vozy a lehké užitkové vozy Obj. č SVĚRACÍ KLEŠTĚ PRO POLYAMIDOVÁ POTRUBÍ pro instalaci polyamidových potrubí. Vhodné pro: Univerzální užitkové vozy, Mercedes-Benz*, přívěsy Ø Obj. č. Bal mm * mm mm NŮŽKY ŘEZAČE TRUBEK PRO PLASTOVÉ TRUBKY A PROFILY Délka řezu: 25 mm, 175 mm dlouhý Vhodné pro: Univerzální užitkové vozy Obj. č Speciální nářadí

25 Motor KLÍČ S VÁLCOVOU HLAVICÍ CV Pohon 3/4", DVANÁCTHRAN, BEZ ZKOSENÉ HRANY, SILOVÉ PROVEDENÍ Pro demontáž a montáž šroubů s válcovou hlavicí u užitkových vozů. Vhodné pro: Mercedes-Benz, MAN Velikost klíče Délka Obj. č. Bal mm mm KLÍČ S VÁLCOVOU HLAVICÍ CV Pohon ½", E 20, SILOVÉ PROVEDENÍ Pro demontáž a montáž šroubů s válcovou hlavicí. Délka: 132 mm Vhodné pro: Modely MAN F2000/F90/F8 a autobusy s motory D25/D28 (MAN-č ) Obj. č Speciální nářadí 25

26 Motor KLÍČ S VÁLCOVOU HLAVICÍ CV Pohon ¾", 110 mm, BEZ ZKOSENÉ HRANY, SILOVÉ PROVEDENÍ Pro demontáž a montáž šroubů s válcovou hlavicí u užitkových vozů. Velikost klíče Vhodný pro Obj. č. Bal. E18 Model MAN M 2000 a autobusy s motorem D08 E20 Modely MAN F8, F90, F2000 a autobusy s motory D25/D28, TGA SADA ČEPOVÝCH KLÍČŮ CV Pohon ½", 4-DÍLNÝ Pro upevnění tlakových šroubů na držáku dýzy. Vhodné pro: Nákladní vozy všeobecně MAN, Mercedes-Benz Obj. č ČEPOVÉ KLÍČE PRO DRŽÁKY TRYSEK CV Pohon ½", SE 4 ČEPY, 70 MM Pro demontáž a montáž tlakových šroubů na držáku dýzy. 8 mm široký Ø vnitřní/vnější: 22/29 mm Vhodné pro: Užitkové vozy MAN a Mercedes-Benz M 401/421, LA, A, M 403/423, M 470h Obj. č Speciální nářadí

27 Motor Čepové klíče CV Velikost klíče 32, pohon šestihran, SE 4 ČEPY, 8 MM Pro demontáž a montáž tlakových šroubů na držáku dýzy. Délka Vlastnost Vhodný pro Obj. č. Bal. 125 mm Vývrt skrz pro vývod připojovacího kabelu pro motor EDC Motory MAN a motor Mercedes-Benz-Euro II konstrukční řady mm S pojistnou maticí velikost klíče 22 mm pro bezpečné utažení bez prokluzu Užitkové vozy MAN a Mercedes-Benz OM , 407, 409 h/ha, , /A/LA, 427, 429, 447/h/ha Nástavec pro nástrčné klíče CV Pohon ½", velikost klíče 19, šestihran, 200 mm Pro napínání klínového řemene přes osvětlovací dynamo. Vhodné pro: MAN F90, F2000, Mercedes-Benz až konstrukční řada SK Obj. č Nástavce šroubováku TS, sada (5-hvězdicový) 9-DÍLNÝ, pohon ¼", S BEZPEČNOSTNÍM VÝVRTEM Na svorkovnici a navíc v plastové kazetě. Vhodné pro: Např. pro zasouvací čerpadla na vozy Atego, Actros Mercedes-Benz a blokování proti samovolnému rozjetí Rover Obsah: TS10/15/20/25/27/30/40/45/50 Obj. č Speciální nářadí 27

28 Motor SADA CENTROVACÍCH TRNŮ SPOJKY 6-dílná Pro rychlé a přesné centrování spojky. Pro univerzální použití na jedno a dvoukotoučových spojkách. Obsah: vžy 1x Nastavitelný trn Ø mm a Ø mm; Pilotní nástavce Ø 20, 25, 27 a 30 mm Dodávka v plastovém kufru. Vhodné pro: Užitkové vozy univerzální, autobusy, zemědělské a stavební stroje Obj. č Klíč pro injektor vedení vstřikování, šestihran Pohon ⅜", 70 MM, SILOVÉ PROVEDENÍ 90 vedení vstřikování. Velikost klíče Vhodný pro Obj. č. Bal. 10 Univerzální Klíč pro injektor vedení vstřikování, dvanáctihran Pohon ½", 100 MM, SILOVÉ PROVEDENÍ 90 vedení vstřikování. Velikost klíče Vhodný pro Obj. č. Bal. 14 Univerzální Speciální nářadí

29 Motor ZAŘÍZENÍ PRO PROTÁČENÍ MOTORU Pro prohlubně zamýšlené v oblasti ozubeného věnce pro manuální a přesné protáčení motoru. MB a MAN pohon ½" čtyřhran se 2 ozubenými koly Vhodné pro: Mercedes-Benz OM h/ha, , /A/LA, 427, 429, 4289, 447/h/hA jakož i veškeré 12-válcové motory MAN Obj. č MB a MAN pohon ½" čtyřhran se 3 ozubenými koly a tlusté mezidesky Vhodné pro: Mercedes-Benz konstrukční řady 900, OM , např. Actros a Atego jakož i veškeré 5-, 6- a 8-válcové motory MAN (nikoli 12-válcové) provedení jako MB , MAN Obj. č Pohon ½" čtyřhran Scania Vhodné pro: od roku výroby konstrukční řada L typ 94/114/124/144 a od roku výroby 2004 konstrukční řada R Obj. č Pohon ½" čtyřhran DAF Vhodné pro: XF 105 Euro 5 Obj. č Pohon ½" čtyřhran Volvo Vhodné pro: 6ti a 12ti litrové motory, D9A, D12, D16C Obj. č Pohon šestihran DAF velikost klíče 24 Vhodné pro: F65, F75, F85, F95, CF 65, CF 75, CF 85, XF 95 Obj. č Speciální nářadí 29

30 Motor převodovka NÁSTAVEC PRO SILOVÝ NÁSTRČNÝ KLÍČ SPÍNAČE PŘEVODOVKY Pohon ½", VELIKOST KLÍČE 27, OSMIHRAN, 75 MM Např. pro elektrické spínače na převodovkách a další použití. Vhodné pro: Převodovky Mercedes-Benz, MAN: 16S/112/130, 160/190, Obj. č NÁSTAVEC PRO NÁSTRČNÝ KLÍČ CV Pohon ½", VELIKOST KLÍČE 27, OSMIHRAN, 60 MM Pro ovládání spínačů v oblasti převodovky a nápravy. Vhodné pro: MAN, Mercedes-Benz Actros, konstrukční řada SK Obj. č NÁSTRČNÝ NÁSTAVEC PRO PŘÍRUBU PŘEVODOVKY CV Pohon ½", VELIKOST KLÍČE 36, DVANÁCTIHRAN, 77 MM Vhodné pro: Osobní vozy Mercedes-Benz ložiska W140/LKW převodovky, Převodovky MB G2/24/26 příruba spojky Obj. č Speciální nářadí

31 Motor převodovka SADA STUPNICOVÝCH TYČÍ PRO MĚŘENÍ STAVU OLEJE 4-DÍLNÁ pro měření stavu oleje motorových a automatických převodovek. Vhodné pro: Kódy motorů Mercedes-Benz: M112, 113, 646, 647, 648, 103, 104, 943, 984, 985, 111, 119, 120, 137, 603, 913, 963, 97, 604, 605, 606, 611, a kódy převodovek Mercedes-Benz: 716.5, 722.6, Bezpodmínečně nutná po výměně oleje, protože vozidla jsou ze závodu dodávána bez stupnicových tyčí a navíc opatřena pouze jednou uzavírací zátkou. Obj. č VYTAHOVÁK TĚSNĚNÍ SE 2 VELIKOSTMI VYTAHOVÁKU Pro odstraňování těsnících kroužků, těsnicích kroužků tvaru O a simmeringových kroužků všech druhů. délka x šířka: 315 x 85 mm Vhodné pro: osobní vozy, užitkové vozy, autobusy, zemědělské a stavební stroje, konstrukce strojů a zřízení Obj. č Speciální nářadí 31

32 Motor VSTŘIKOVACÍ ZAŘÍZENÍ/POHONNÉ HMOTY KLÍČE PRO VSTŘIKOVACÍ ČERPADLA RE CV Pohon ½", VELIKOST KLÍČE 10, DVANÁCTIHRAN, 110 MM Pro demontáž a montáž vstřikovacího čerpadla. Vhodné pro: Actros Mercedes-Benz Obj. č KLÍČE PRO FILTRY POHONNÝCH HMOT Pohon ½", VELIKOST KLÍČE 95, ČTRNÁCTIHRAN Pro demontáž a montáž filtrů pohonných hmot s kroutivým momentem utažení udaným výrobcem. Vhodné pro: MAN-TGA, Mercedes-Benz Actros, zemědělské stroje Obj. č KLÍČE PRO FILTRY Ad-Blue Pohon ⅜, VELIKOST KLÍČE 45, 50, ŠESTIHRAN, 65 MM Pro demontáž a montáž krytu tělesa filtru, pro výměnu elementů filtru Ad- Blue užitkových vozů Mercedes-Benz s motorovou technologií Blue Tec. Prosíme, dbejte výrobcem vozidel doporučených kroutivých momentů přitažení 23 Nm! Vhodné pro: Mercedes-Benz nový Actros, Atego, Axor, Econic Obj. č Speciální nářadí

33 Motor chladič SADA ZKUŠEBNÍCH PŘÍSTROJŮ CHLADÍCÍHO SYSTÉMU UŽITKOVÝCH VOZŮ HLINÍKOVÉ PROVEDENÍ, 9-DÍLNÁ Pro kontrolu těsnosti na chladících systémech. Rozsah dodávky: 1 tlakové čerpadlo s rychlospojkou, 1 flexibilní meziku s rychlospojkou, 6 adaptérů Dodávka v plastovém kufru Vhodné pro: Scania 113/114/124/125, DAF XF 95/XF 105, Mercedes-Benz Actros/Atego/Axor, Iveco Daily řada 2000-C, MAN L 200-TGA, Volvo FH 12, MB Sprinter do roku výroby 2006 Obj. č KLÍČ PRO FILTRAČNÍ PÁSKY UŽITKOVÝCH VOZŮ ½" Demontáž a montáž patron vzduchových a vodních filtrů. Vhodné pro: Univerzální (užitkové vozy), stavební a zemědělské stroje Rozsah pnutí Obj. č. Bal. Ø mm Ø mm Speciální nářadí 33

34 Motor olejová služba ŘETĚZOVÉ KLÍČE PRO OLEJOVÉ FILTRY EXTRA SILNÉ pohon ½" Vhodné pro: Univerzální Články Ø Obj. č. Bal mm mm mm PÁSOVÉ KLÍČE PRO OLEJOVÉ FILTRY pohon ½" Rozsah pnutí: mm Šířka pásku: 37,50 mm Vhodné pro: Univerzální Obj. č KLÍČE PRO OLEJOVÉ FILTRY pohon ½" Pro demontáž a montáž Velikost Vhodný pro Obj. č. Bal. Velikost klíče 94, čtrnáctihran MAN 403, * 1 Velikost klíče 106, patnáctihran MAN 8 10 t typy: L2000, LE, M2000, ME, rovněž vhodný např. pro filtr MANN W Velikost klíče 135, osmnáctihran MAN t typy: TGA, F 2000, FE, , , rovněž vhodný např. pro filtr MANN HU 1381 x * Montáž provádět pouze s jedním kroutivým momentem 25 Nm. 34 Speciální nářadí

35 Motor olejová služba/výfuk SADA VÍČEK OLEJOVÝCH FILTRŮ 9-DÍLNA, VELIKOST KLÍČE Rozsah dodávky: na každý kus pásového klíče olejového filtru, klíč s jedním očkem velikost klíče 22 mm, víčkové klíče velikost klíče 36 /šestihran, 74/čtrnáctihran, 106/patnáctihran a 108/osmnáctihran, všechny klíče olejových filtrů s vnějším pohonem šestihran velikost klíče 22 mm a pohonem ½" vnitřní čtyřhran Vhodné pro: Univerzální Obj. č KLÍČE PRO VÍČKA OLEJOVÝCH FILTRŮ Pohon ⅜", VELIKOST KLÍČE 36, ŠESTIHRAN Demontáž a montáž víček těles olejových filtrů při výměně nástavce olejového filtru. Vhodné pro: Mercedes-Benz Actros MP1, MP2, nákladní vozy 100D motor 116 MB, E 250 D, M 605, M 606, E 300 D, E 220 D, C 220 D, C 250 D; MAN např. TGA (filtr pohonných hmot); BMW M5 dvou až šestiválcová, tříválcový + 09/95, pětiválcový + 96, M6 0 až osmiválcový, M7 tří až dvanáctiválcový, osmiválcový, 118 D, 120 D, jednoválcový (E87); VW Lupo 1,2 TDI, VW Touareg TDI, VW T5 2,5 D Obj. č ŘETĚZOVÝ TRUBKOVÝ ODLUČOVAČ SPECIÁLNÍ OCEL, PONIKLOVANÝ Pro trubky z mědi, mosazi a tenkostěnné ocelové trubky, trubky s plastovým pláštěm vhodný pro trubky jakož i tlumiče zvuku Trubky z ušlechtilé oceli do tloušťky stěny 2,5 mm a Ø 60 mm Větší řezné průměry pomocí prodloužení řetězu Vhodné pro: Univerzální Obj. č Náhradní řetěz: Obj. č Speciální nářadí 35

36 Kola/pneumatiky KŘÍŽOVÉ KLÍČE CV ŠESTIHRAN Pro demontáž a montáž matic kol užitkových vozů. Svářené a tvrzené provedení, lakované Extra silné provedení pro profesionální použití Vhodné pro: Užitkové vozy/univerzální/autobusy/stavební a zemědělské stroje Hnací mechanizmus Délka Obj. č. Bal. Velikost klíče 19 x 22 x 24 x 27 mm 550 mm (¾ x ⅞ x ¹⁵ ₁₆ x ¹ ¹ ₁₆") Velikost klíče 24 x 27 x 32 x 38 mm 750 mm Velikost klíče 24 x 27 x 30 x 32 mm + ¹³ ₁₆" 750 mm Velikost klíče 27 x 30 x 32 x 33 mm 750 mm Velikost klíče 27 x 30 x 32 x 33 mm (¹ ¹ ₁₆ x ¹ ³ ₁₆ x ¹ ¹ ₄ x ¹ ⁵ ₁₆" ) 750 mm * 1 * Masivní kované provedení, DIN 3119, kompletně tvrzené, chromované, dimenzováno na nejvyšší zatížení SILOVÝ NÁSTAVEC PRO NÁSTRČNÝ KLÍČ CV Pohon ¾", VELIKOST KLÍČE 33 MM, ŠESTIHRAN, DLOUHÝ 90 MM Pro demontáž a montáž matic kol užitkových vozů. Vhodné pro: Univerzální a speciální pro Scania Obj. č Speciální nářadí

37 Kola/pneumatiky NÁSTAVEC PRO NÁSTRČNÝ KLÍČ PRO MATICE KOL NADMĚRNÁ DÉLKA ŠESTIHRAN SILOVÉ PROVEDENÍ Pro uvolňování a utahování matic kol užitkových vozů bez prodloužení, autobusy, zemědělské stroje. Vhodné pro: Univerzální nákladní vozy/užitkové vozy Velikost Hnací Délka Obj. č. Bal. mechanizmus Velikost klíče 27 ¾" 270 mm Velikost klíče 30 ¾" 270 mm Velikost klíče 32 ¾" 270 mm Velikost klíče 27 ¾" 400 mm Velikost klíče 30 ¾" 400 mm Velikost klíče 32 ¾" 400 mm Velikost klíče 33 ¾" 400 mm Velikost klíče 30 1" 400 mm Velikost klíče 32 1" 400 mm Velikost klíče 33 1" 400 mm Velikost klíče 34 1" 400 mm SADA STŘEDÍCÍCH POUZDER ½" 3-DÍLNÁ, 115 MM DLOUHÁ Demontáž a montáž centrovaných strmých osazení kol užitkových vozů. Již žádné poškození závitu a přesné centrování ráfků kónicky vytáčených pouzder. Otvor ráfku Čep kola Vhodný pro Obj. č. Bal. 21 mm M18 x 1,5 mm DAF, IVECO, MAN, RVI (Renault), Unimog, Volvo mm mm M20 x 1,5 mm Scania M22 x 2,50 mm M22 x 1,5 mm DAF, Ford, MAN, Mercedes-Benz, Renault, Scania, Volvo ⁷ ₈" 11G Scania, Volvo ⁷ ₈" 14G Hliníkové ráfky Volvo Speciální nářadí 37

38 Kola/pneumatiky SADA SPECIÁLNÍCH DĚLÍCÍCH DLÁT PRO KAROSÉRIE, EXTRA TENKÉ PRAVÉ + LEVÉ ZAHNUTÉ Pro oddělování dílů karosérie, bodů svarů a plechových částí, speciálně pro zadní dveře kufru, dveře atd. S jednostranným konkávním nábrusem Rozměr D x Š x V 290 x 25 x 7 Vhodné pro: Osobní vozy, užitkové vozy, autobusy a zemědělské stroje, konstrukce strojů a zařízení Obj. č Sada šroubováků TS (5-hvězdicové) s bezpečnostním vývrtem, 8dílná sada Pro 5-tihvězdicové šrouby, délka 220 mm s plastovou rukojetí tvaru pro vyvinutí síly. Pro demontáž a montáž speciálních šroubů. Obsah: TS 10, 15, 20, 25, 27, 30, 40, 45 Vhodné pro: Nástrčná čerpadla, zpětná světla MB Atego, Actros, MAN, blokování proti samovolnému rozjetí Rover, vnitřní a vnější opláštění Smart, Audi, VW, sensor množství vzduchu Fiat Obj. č Speciální nářadí

39 Kola/pneumatiky Mechanický momentový klíč Pohon ¾" a 1" Přesnost na nastavenou hodnotu, dle DIN EN ISO 6789:2003 Jednoduché a přesné nastavení otočením rukojeti, robustní ocelové provedení Přepínací pohon čtyřhran pro pravé a levé utažení Akustické a citelné vnímání vyvolání kroutivého momentu zabraňuje přetočení šroubů Po použití uvolnit pružiny a nastavit na nejnižší hodnotu S kalibračním certifikátem, Kvalita "Made in Germany" 1 2 Obr. Hnací Rozsah měření Stupnice Délka Hmotnost Ø hlavice Obj. č. Bal. mechanizmus Nm lbf v dílný Nm mm g mm 1 ¾" " Rozsah měření až do Nm Speciální nářadí 39

40 Karosérie ODTAHOVAČ RAMEN STĚRAČŮ SE SPECIÁLNÍM HÁKEM A HÁKOVÝM UPÍNÁKEM Rozpětí do šířky/hloubky: 0 60 mm/až 50 mm Vhodné pro: Osobní vozy, nákladní vozy, užitkové vozy, autobusy, stavební a zemědělské stroje Ideální chování při odtahování díky integrovanému hákovému upínáku. Tento zabraňuje zpříčení ramen a zaručuje tím bezpečnou práci. Obj. č SILOVÝ NÁSTAVEC PRO NÁSTRČNÝ KLÍČ Pohon ½", VELIKOST KLÍČE 24, DVANÁCTIHRAN, DLOUHÝ 45 MM Pro šroubové spoje nárazníků u kovových nárazníků. Vhodné pro: Univerzální a speciální pro nákladní vozy MAN Obj. č PROFESIONÁLNÍ KLEŠTĚ NA NÝTY Pro hliníkové a ocelové nýty jakož i šroubové nýty. Sklopné rukojetě, v plastové kazetě, rozsáhlé příslušenství. Hliník/ocel: 3,2; 4,0; 4,8; 5,0; 6,4 mm/m4; M5; M6; M8; M10 Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, provozní dílny, kování Obj. č Speciální nářadí

41 Karosérie SADA TEMOVACÍCH PÁK 4-DÍLNÁ Ve 4 různých provedeních: Rovný tvar, 930 mm dlouhá Rovný tvar, ostří 30 ohnuté a rozšířené, dlouhé 920 mm Rovný tvar, ostří 60 ohnuté a rozšířené, dlouhé 650 mm Rovný tvar, ostří 90 ohnuté a rozšířené, dlouhé 640 mm Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, Provozní dílny Obj. č PRŮBOJNÍK US-ALLOY-STEEL EXTRA DLOUHÝ ŠESTIHRANNÁ NÁSADA A KÓNICKÝ HROT Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, provozní dílny Ø Délka Obj. č. Bal. 6,5 16 mm 280 mm ,0 19 mm 460 mm SADA VYTLOUKAČŮ ZÁVLAČEK 5-TI DÍLNÁ US-ALLOY-STEEL 3, 4, 5, 6, 8, extra dlouhé hroty, dlouhé 110 mm Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, provozní dílny Obj. č Speciální nářadí 41

42 Univerzální SADA NÁSTAVCŮ SILOVÝCH NÁSTRČNÝCH KLÍČŮ CV 10-DÍLNÁ, pohon ¾" Vhodné pro: Univerzální Rozsah dodávky: vždy na 1 nástavec pro vnitřní šestihranné šrouby velikost klíče 14, 17, 19, 22, 24 mm; pro šrouby Torx TX70, TX80, TX90 ad TX100 + přichycení nástavce ¾" Obj. č SADA NÁSTAVCŮ SILOVÝCH NÁSTRČNÝCH KLÍČŮ 16-DÍLNÁ, pohon ¾" A 1" Nástavce z chrom-molybdenové oceli, s hněděním. Rozsah dodávky: 13 nástavců s 22 mm pohon šestihran, T-profil T60/T70/T80/T90/T100, vnitřní šestihran 17/19/22/24 mm, E-profil E18/E20/E22/E24, 2 držáky nástavců s pohonem ¾" a 1", 1 úhlový klíč pro aretaci nástavců. Vhodný pro pneumatický šroubovák. Obj. č Popis Velikost Obj. č. Bal. Silový nástavec Vnitřní šestihran 19 mm Silový nástavec Vnitřní šestihran 22 mm Silový nástavec TX Silový nástavec TX Silový nástavec TX Silový nástavec E Držák silových nástavců Pohon ¾" Držák silových nástavců Pohon 1" Speciální nářadí

43 Univerzální STANDARDNÍ SUDOVÉ KLÍČE 320 MM Pro všechny běžné sudové šroubové spoje. Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, provozní dílny, kování, dřevozpracující průmysl Obj. č FLEXIBILNÍ PRODLOUŽENÍ POHON S PANCÉŘOVÝMI KLOUBOVÝMI ČLÁNKY "ZAMÝŠLENO ZA ROH" Pro mimořádně komplikovaně přístupné šroubové spoje za současně vysokých hodnot kroutícího momentu! Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, provozní dílny, kování, dřevozpracující průmysl ⅜ délka 235 mm, úhel otočení max. 180, 178 Nm Obj. č ½ délka 225 mm, úhel otočení max. 90, 351 Nm Obj. č Podívejte se sami: Speciální nářadí 43

44 Univerzální SORTIMENT SPECIÁLNÍCH NÁSTAVCŮ ŠROUBOVÁKŮ CV 38-DÍLNÝ, pohon ¼" + ½" Rozsah dodávky: na každý kus Pohon ¼": TS-profil (5-hvězdicový) TS10/15/20/25/27/30/40/45/50 x 30 mm. Pohon ½": RIBE-profil R7 x 240/R8 x 240/R9 x 100/R10 x 140 mm T-profil T40/T45/T50/T55/T60/T70 x 140 mm XZN-profil M9 x 100/M10 x 140/M12 x 140/M14 x 140 mm Vnitřní šestihranný nástavec velikost klíče 7 x 230/SW10 x 140/SW11 x 140/SW13 x 140/SW14 x 55/SW17 x 55/SW19 x 55/SW22 x 55/ SW24 x 55 mm Speciální nástavce ½": XZN-profil M16 x 55 mm s vývrtem, XZN-profil M16 x 100, silový XZN-profil M18 x 78 mm, T-profil nástavec T80 x 100/ T30 x 300 mm vždy s vývrtem, vnitřní šestihranný nástavec velikost klíče 5 x 160 mm s kulovou hlavou Obj. č SORTIMENT SILOVÝCH NÁSTAVCŮ ŠROUBOVÁKU 9-DÍLNÝ, pohon ½" S kuličkovou drážkou + vývrt Vhodný pro rázový šroubovák, délka 78 mm TX Rozsah dodávky: na každý kus T-profil T20/T25/T30/T40/T45/T50/T55/T60/T70 Pro šrouby s T-profilem Obj. č Šestihran Rozsah dodávky: na každý kus Velikost klíče 4/5/6/8/10/12/14/17/19 mm Obj. č Speciální nářadí

45 Univerzální SADA SILOVÝCH NÁSTAVCŮ ŠROUBOVÁKU CV 6-DÍLNÁ, pohon ½" XZN-profil M14/M16/M18 S hněděním Délka vždy 43 a 75 mm na zástrčkovou lištu Obj. č SILOVÝ NÁSTAVEC ŠROUBOVÁKU Pohon ¾", 76 MM Pro šrouby s vnitřním šestihranem. Velikost Vhodný pro Obj. č. Bal. velikost klíče 12 Mercedes-Benz: např. brzdová obložení/brzdové kotouče Audi/Seat/Škoda/VW: např. šroubové spoje hnacích hřídelů velikost klíče 14 univerzální velikost klíče 17 Mercedes-Benz: velikost klíče 19 např. brzdová obložení/brzdové kotouče Audi/Seat/Škoda/VW: např. šroubové spoje hnacích hřídelů SILOVÝ NÁSTAVEC ŠROUBOVÁKU Pohon ¾", S HNĚDĚNÍM, EXTRA DLOUHÝ Dimenzováno pro vysoké nároky Pro práce na nápravách a brzdách Pro hluboko umístěné šroubové spoje Velikost Vhodný pro Obj. č. Bal. T 60 x 130 Univerzální a speciální pro T 70 x 130 brzdové kotouče, brzdové vložky, hlavní páky řízení Actros Mercedes-Benz Pro TX-profily Speciální nářadí 45

46 Univerzální SILOVÝ NÁSTAVEC ŠROUBOVÁKU pohon ½" Z PLNÉHO MATERIÁLU, VYROBEN PRO MIMOŘÁDNÉ POŽADAVKY, TX Vhodné pro: Univerzální a speciální pro užitkové vozy Mercedes-Benz a MAN Velikost Délka Obj. č. Bal. 55 mm TX mm SILOVÝ NÁSTAVEC ŠROUBOVÁKU Pohon ¾", TX Pro brzdové vložky/kotoučové brzdy, tělesa diferenciálu/ šroubové spoje hnací hřídele a upevnění řídících mechanismů. Vhodné pro: Univerzální a speciální pro Mercedes-Benz a MAN Velikost Délka Výrobek č. Bal. TX mm mm TX70 80 mm TX80 80 mm TX90 80 mm TX mm SILOVÝ NÁSTAVEC ŠROUBOVÁKU CV Pohon ½", TX Extra stabilní provedení, s vyměnitelným ostřím Pro mimořádné požadavky na životnost Vhodné pro: Univerzální nákladní vozy/užitkové vozy Velikost Délka Obj. č. Bal. TX30 80 mm TX40 80 mm TX45 80 mm TX50 80 mm TX55 80 mm TX60 80 mm Speciální nářadí

47 Univerzální SILOVÝ NÁSTAVEC PRO NÁSTRČNÝ KLÍČ Pohon ¾", DVANÁCTIHRAN, TĚŽKÉ PROVEDENÍ Vhodné pro: Univerzální a speciální pro Atego Mercedes-Benz Velikost Délka Obj. č. Bal. velikost klíče mm velikost klíče mm velikost klíče mm velikost klíče mm velikost klíče mm SADA ZÁVITOVÝCH NÁPRAVOVÝCH OŘEZÁVAČŮ NES123 PRO VNĚJŠÍ ZÁVIT MM + ⁵ ₃₂" 6" Jednoduše nastavitelné na každý průměr závitu a každé stoupání Není nutná žádné další kalibrace Použitelné pro pravé a levé závity Pro metrické a americké normy závitů s 60 úhlu profilu zubu Dodávka v plastovém kufru s formovanou vložkou Vnější ořezávače lze dodat i jednotlivě NES1, 4-18 mm + 5/32" - 11/16" Obj. č Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, Provozní dílny Rozsah dodávky: 3 Vnější ořezávače: 1 NES mm + ⁵ ₃₂" ¹¹ ₁₆", 1 NES mm + ¹¹ ₁₆" 1 ½", 1 NES mm + 1 ¼" 6" 3 páry náhradních řezacích čepelí a jeden ruční nástroj na odjehlování NES2, mm + 11/16" - 1 ½" Obj. č Obj. č NES3, mm + 1 ¼" - 6" Obj. č Speciální nářadí 47

48 Univerzální MAXI KLEŠTĚ S BEZPEČNOSTNÍM OČKEM Pro vnitřní a vnější očka Obzvlášť masivní z americké pružinové oceli S aretací a vyměnitelnými, tvrzenými, broušenými a leštěnými hroty pro vyšší zatížitelnost V rozsahu dodávky jsou zahrnuty: rovné hroty Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, provozní dílny Provedení Ø hrotu mm Délka mm Ø vývrtu/ Hřídel mm Obj. č. Vnitřní 3, B Vnější 3, W Vnitřní 3, B Vnější 4, W Bal. UNIVERZÁLNÍ PRODLOUŽENÍ KOVANÉ PROVEDENÍ Pro uvolnění pevných šroubových spojů na těžko přístupných místech. Vhodné pro otevřené klíče, otevřené klíče s očkem, zalomené prstencové klíče atd. rovněž vhodné pro prodloužení šestihranných klíčů s čepy jako např. vnitřní šestihran, TX, XZN, RIBE S uchycením ½" čtyřhranu na rukojeti Vhodné pro: Všechna odvětví: automobilový průmysl, užitkové vozy, kovoprůmysl, domácí technika, stavební průmysl, provozní dílny Celková délka: 340 mm až velikost klíče 27 Obj. č Celková délka: 580 mm až velikost klíče 50 Obj. č Speciální nářadí

49 Univerzální ČTYŘHRANNÉ TRNOVÉ KLÍČE 60 MM Z temperované litiny Poniklovaný s oválnou rukojetí klíče Vhodné pro: autobusy Mercedes-Benz a MAN velikost klíče 8, 60 mm Obj. č Vhodné pro: Zádržné klapky nákladních vozů velikost klíče 9, 60 mm Obj. č KLÍČE S VNITŘNÍM TROJHRANEM SW7, ALU Pro demontáž vrchního dílu tělesa u zásuvek cisternových vozů Obj. č OTEVŘENÉ KLÍČE S OČKEM, ZAHNUTÉ Provedení: se zalomením Norma: DIN 3113, úprava B, ISO 3318, ISO 7738 Materiál: Chrom-vanadiová ocel Povrch: chromovaný, leštěná hlavice a očko Geometrický tvar: Strana s očkem se zalomením 10 Velikost Délka Obj. č. Bal. velikost klíče mm velikost klíče mm velikost klíče mm velikost klíče mm velikost klíče mm velikost klíče mm velikost klíče mm velikost klíče mm Speciální nářadí 49
