1 Návrh DHV v souladu s požadavky: Pravidla pro navrhování a provádění střech CKPT Směrnice ČHIS 03 České hydroizolační společnosti Technické podklady výrobců Návrh DHV stanovuje projektant na základě: bezpečný sklon krytiny, BSK (= charakteristický sklon krytiny SKc) návrhového sklonu střešní plochy, NS nutno zohlednit mezní sklon krytiny, SKm a mezní sklon doplňkové hydroizolační vrstvy, SDm počtu zvýšených požadavků (ZP). snímek: 102 Zvýšenými požadavky (ZP) se rozumí: nedodržení bezpečného sklonu krytiny, využití podkroví (počítá se jako 2 zvýšené požadavky), konstrukční náročnost střechy členitost střechy (vikýře, úžlabí, střešní okna, změny sklonu, apod.) zvláštní tvary (věže, zaoblení) délka krokví nad 10 m, náročné klimatické poměry (nechráněná poloha, exponovaná lokalita, zvýšené zatížení sněhem, vyšší účinky větru, apod.), zvláštní místní předpisy a nařízení (místní stavební předpisy, nařízení památkové péče, dotčených orgánů, atd.) snímek: 103 1

2 Pravidla pro navrhování a provádění střech CKPT:2014 uvádějí tabulku pro výběr tříd DHV pro: pálenou a betonovou krytinu (s BSK od 22 a více) vláknocementovou maloformátovou krytinu krytinu z břidlice ostatní?? Jedině požadavky uvedené výrobcem konkrétní krytiny. snímek: 104 Návrh DHV dle Pravidla pro navrhování a provádění střech CKPT:2014 uvádějí tabulku pro výběr tříd DHV pro pálenou a betonovou krytinu (s BSK od 22 a více) Tabulka 2.2: Návrhový sklon střechy Počet zvýšených požadavků (ZP) žádný ZP jeden další ZP dva další ZP tři další ZP BSK - typ 3.3 / třída 6 typ 2.4 / třída 5 typ 2.2 nebo 2.3 / třída 4 (BSK - 4 ) typ 2.2 nebo 2.3 / třída 4 typ 2.2 nebo 2.3 / třída 4 (BSK - 8 ) (BSK - 10 ) typ 1.1 / třída 1 < (BSS - 10 ) typ 1.1 / třída 1 snímek: 105 2

3 Konstrukční typy a těsnosti DHV dle Pravidla pro navrhování a provádění střech CKPT:2014 Tabulka 2.1: Konstrukčnítyp Třída těsnosti Charakteristika Materiál Podklad DHV Průběh u 1 DHV na podkladu na celoplošném bednění DHV vodotěsná, - folie syntetické těžké celoplošné přes utěsněné přesahy, - asfaltové pásy těžké (typ S) bednění položená přes kontralatě DHV je těsná proti volně stékající vodě, utěsněné přesahy, utěsněné perforace vmístě - folie syntetické těžké - asfaltové pásy těžké (typ S) -fólie lehkého typu stěsněním celoplošné bednění nebo tuhé desky TI 2 DHV na podkladu na rozměrově a tvarově stálé TI nebo na celoplošném bednění DHV s utěsněnými přesahy, utěsněné perforace vmístě DHV s utěsněnými přesahy -fólie lehkého typu s příslušenstvím -desky s těsněním - fólie lehkého typu -desky celoplošné bednění nebo TI (tuhá, měkká) DHV z asfaltových pásů spřesahy bez utěsnění DHV s přesahy bez utěsnění nebo do drážek 3 DHV nad vzduchovouvrstvou DHV s prověšením nebo bez prověšení pod s utěsněním pod s utěsněním Provedení spojů - svařené -slepené -svařené -slepené Původní ozn. PHI 3B PHI 3A - slepené PHI 3A pod - slepené PHI 2C - asfaltové pásy lehké (typ R) pod - volný přesah 80 mm -v případě bednění přibité - fólie lehkého typu -desky pod - volný přesah 100 mm -do drážky PHI 2B PHI 2A - fólie lehkého typu bez podkladu pod - volný přesah PHI 1 snímek: 106 DHV typ 3.3 / třída 6 Podklad: DVV volně napnutá mezi krokvemi, 3-plášť. střecha Materiál DHV: fólie lehkého typu Přesahy: min. 100 mm bez vzájemného slepení Poznámky: Průnik hnaného deště či sněhu pod DHV nelze vyloučit snímek: 107 3

4 DHV typ 2.4 / třída 5 - dvouplášťová střecha (tepelná izolace, bednění z prken) Materiál DHV: fólie lehkého typu, desky Přesahy: volné, min. 100 mm; do drážky Poznámky: Průnik hnaného deště či sněhu pod DHV nelze vyloučit snímek: 108 DHV typ 2.3 / třída 4 - dvouplášťová střecha (tepelná izolace) Materiál DHV: asfaltové pásy lehké (typ R) Přesahy: volné, min. 80 mm, do bednění přibité Poznámky: Průnik hnaného deště či sněhu pod DHV nelze vyloučit snímek: 109 4

5 DHV typ 2.2 / třída 4 - dvouplášťová střecha (tepelná izolace, bednění z prken) Materiál DHV: fólie lehkého typu, desky Přesahy: slepené Poznámky: u tříplášťové střechy nelze vyloučit průnik hnaného deště či sněhu pod DVV skrz větrací otvory snímek: 110 DHV - dvouplášťová střecha (tepelná izolace, bednění z prken) s utěsněním Materiál DHV: (fólie lehkého typu, desky) + těsnící pásky Přesahy: slepené Poznámky: u tříplášťové střechy nelze vyloučit průnik hnaného deště či sněhu pod DVV skrz větrací otvory snímek: 111 5

DHV - dvouplášťová střecha (tuhá tepelná izolace, bednění z prken) s utěsněním Materiál DHV: fólie syntetická těžká, asfaltové pásy těžké (typ S), fólie lehkého typu + těsnící pásky Přesahy: slepené,

6 DHV - dvouplášťová střecha (tuhá tepelná izolace, bednění z prken) s utěsněním Materiál DHV: fólie syntetická těžká, asfaltové pásy těžké (typ S), fólie lehkého typu + těsnící pásky Přesahy: slepené, svařené Poznámky: u fólií lehkého typu speciální systém fólie, tmelu a těsnících pásek pod kontralatě snímek: 112 DHV typ 1.1 / třída 1 Podklad: DVV leží na podkladu z plnoplošného bednění Průběh u : přes kontralatě (zkosené hrany) Materiál DVV: fólie syntetická těžká, asfaltové pásy těžké (typ S) Přesahy: slepené, svařené Odolnost proti vodě: DHV tvoří plnohodnotnou hydroizolaci Poznámky: Krytina v podstatě může sloužit pouze jako pohledová vrstva. Lze v případě požadovaného plnoplošného bednění pod DHV střechu řešit jako dvouplášťovou?? snímek: 113 6

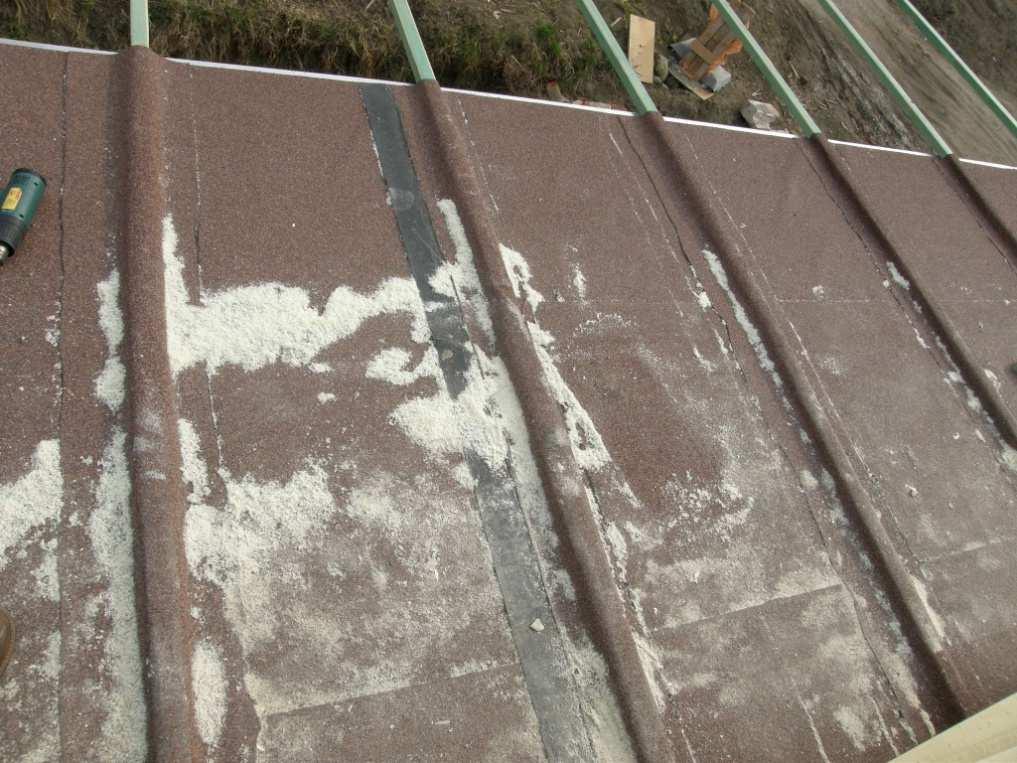

7 DHV typ 1.1 / třída 1 dříve doplňková vodotěsnící vrstva PHI 3b povlaková hydroizolace položeno na tuhých deskách tepelné izolace (PUR) překryté kontralatě snímek: 114 DOPLŇKOVÁ HYDROIZOLAČNÍ VRSTVA (DHV) Směrnice ČHI 03: Tabulka B1: Konstrukční typy doplňkových hydroizolačních konstrukcí Konstrukční řešení Mezní sklon DHK DHK povlaková na tuhém podkladu* i nad 3 kontralatěmi DHK povlaková na tuhém podkladu* 6 DHK spojitá nebo skládaná na tuhém podkladu* 12 DHK spojitá nebo skládaná na tepelněizolační vrstvě 17 montovaná shora nad tepelněizolační vrstvou DHK skládaná, umístěná na tepelněizolační vrstvě montované dodatečně podhk ze spodní strany konstrukce DHK skládaná volně zavěšená nad větranou vzduchovou vrstvou 20 (s podtěsněnou 17 ) 20 * Tuhým podkladem je obvykle bednění nebo tepelněizolační vrstva z tuhých pěnových plastů. snímek: 115 7
