1 Úvod do pozemního stavitelství 10. Střechy. Zakreslování střešních konstrukcí. Střechy - ploché (obdobněřešeny např. terasy) - šikmé - strmé Nosné konstrukce střech - krovy - vazníkové konstrukce - bezvazníkové konstrukce Střešní krytiny - povlakové - skládané 1

Základní terminologie Střecha konstrukce nad nejvyšším podlažím

estetickém výrazu budovy Plochá střecha - sklon krytiny 0 až 10

krytiny nad 45 Tvar střešních rovin Provoz na střeše - střecha

prostor - malorozponová (do 12 m) - středněrozponová (12 36 m) -

2 Základní terminologie Střecha konstrukce nad nejvyšším podlažím budovy Funkce - chrání objekt před vnějšími vlivy - podílí se na estetickém výrazu budovy Plochá střecha - sklon krytiny 0 až 10 Šikmá střecha - sklon krytiny 10 až 45 Strmá střecha - sklon krytiny nad 45 Tvar střešních rovin Provoz na střeše - střecha zalomená, zakřivená - střecha pochůzná, nepochůzná Zastřešený prostor - malorozponová (do 12 m) - středněrozponová (12 36 m) - velkorozponová (nad 36 m) Střechy ploché, pochůzné / nepochůzné, jednoplášťové / dvouplášťové 2

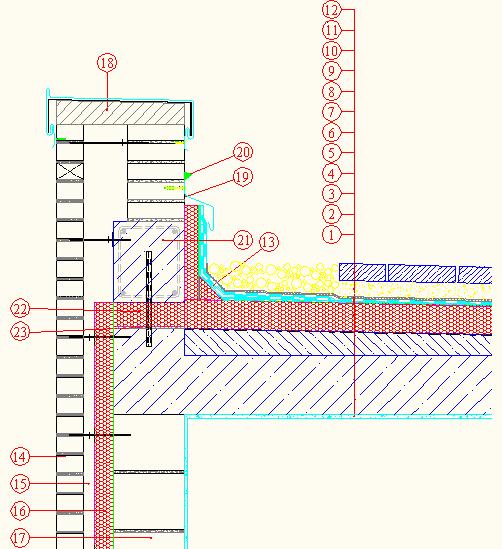

3 Střechy ploché jednoplášťové a dvouplášťové Názvosloví šikmých střech 3

4 Střechy šikmé a strmé Střechy šikmé a strmé 4

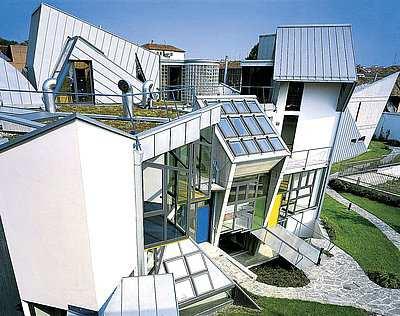

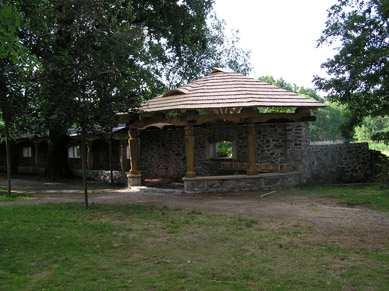

5 Střechy zalomené a zakřivené Tvary střech pultové / sedlové 5

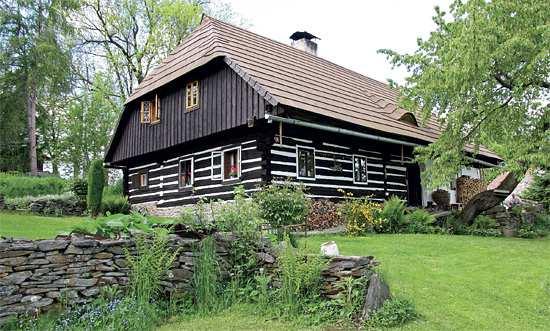

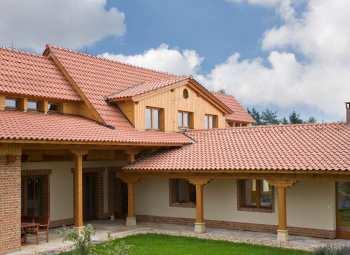

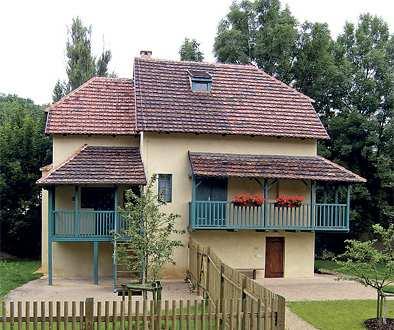

6 Tvary střech sedlové Tvary střech polovalbové / holandské 6

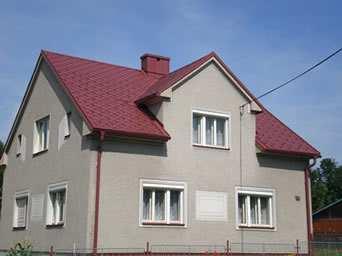

7 Tvary střech valbové / stanové Tvary střech zvláštní 7

8 Tvary střech zvláštní Tvary střech ploché / rovné 8

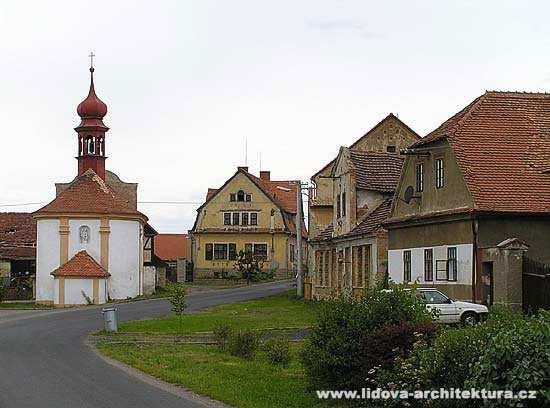

9 Tvary střech Krovy šikmých střech 9

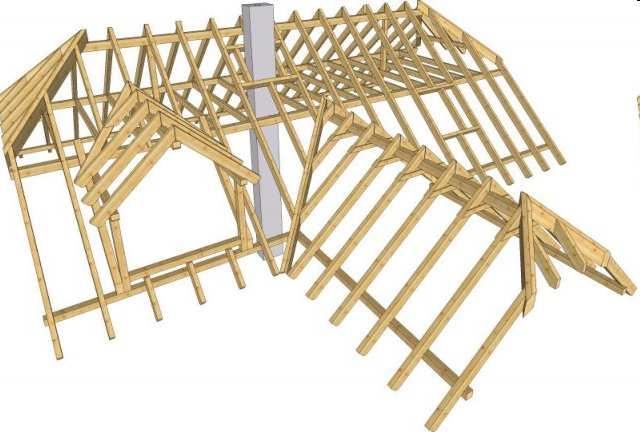

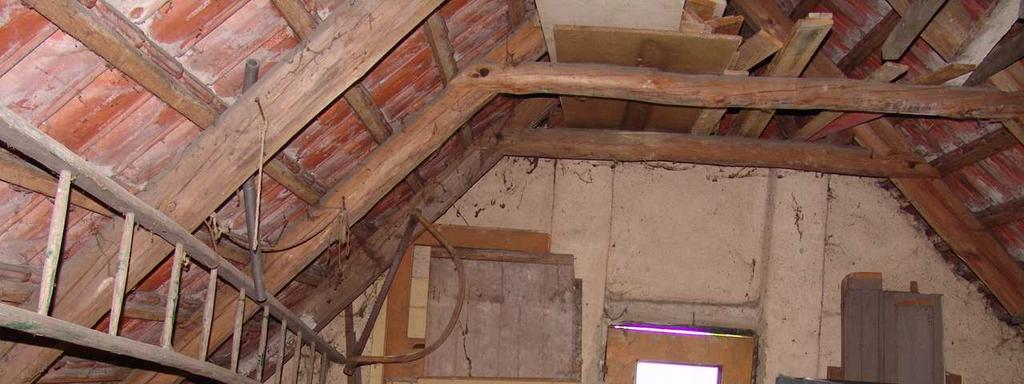

10 Terminologie Krov Vzpěradlo Věšadlo Skruž Vzpínadlo Vazník příhradový/ plnostěnný Terminologie názvosloví prvků krovu plná vazba plné / jalové vazby 1 pozednice 2 krokev 3 vaznice 4 kleštiny 5 hambalek 6 sloupek 7 vzpěra 8 podezdívka 9 pásek

11 Terminologie názvosloví součástí střechy hřeben, sběžiště, nároží, úžlabí, okapní hrana, štít, valba, polovalba Konstrukce krovů střech 11

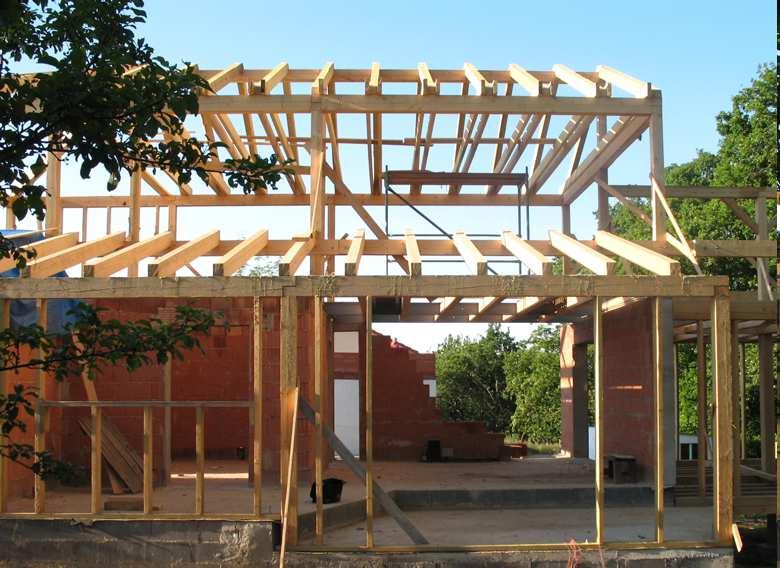

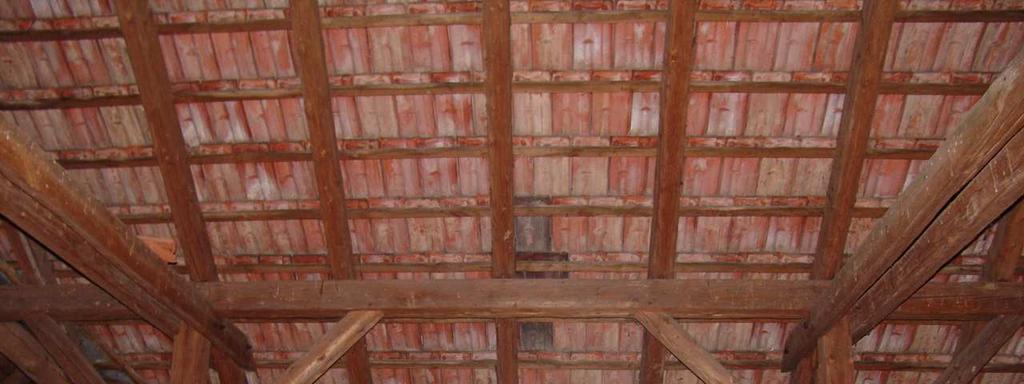

12 Konstrukce krovů střech Vaznicové soustavy střešních krovů 12

13 Vaznicové soustavy střešních krovů 13

14 Minimální světlé výšky v podkroví Vazníkové konstrukce 14

15 Vazníkové konstrukce plnostěnné Vazníkové konstrukce plnostěnné 15

16 Vazníkové konstrukce příhradové Vazníkové konstrukce příhradové dřevěné 16

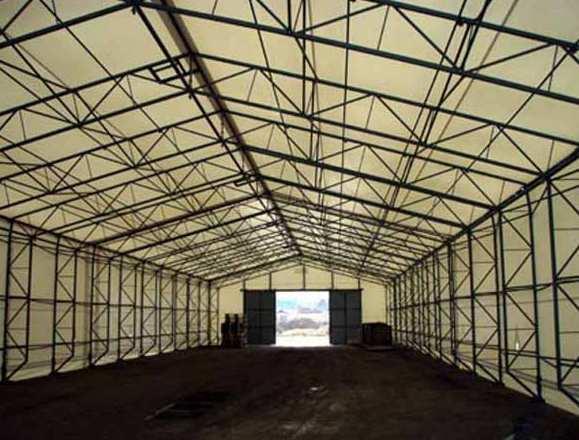

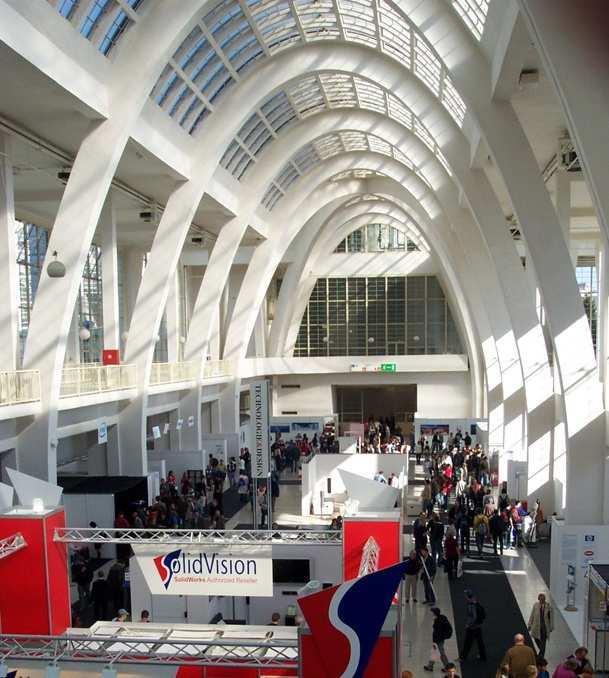

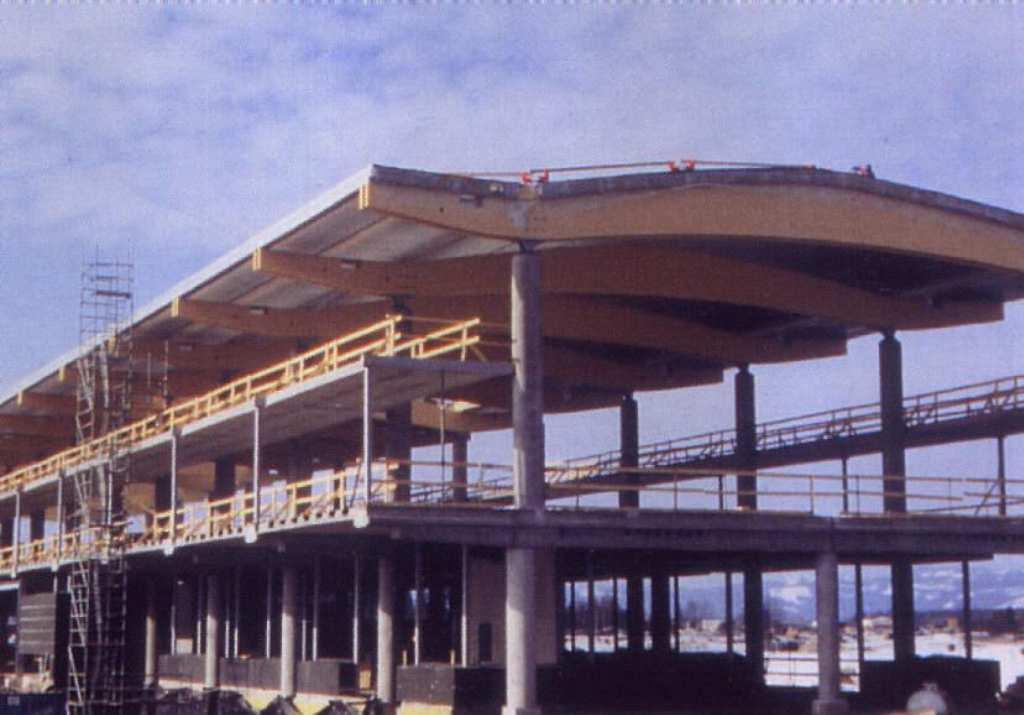

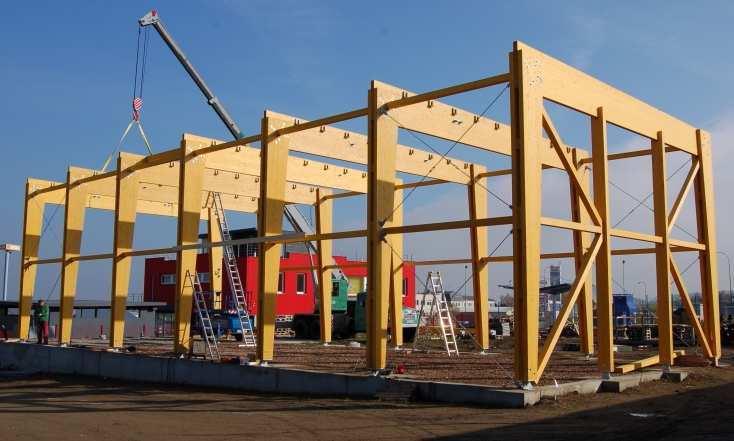

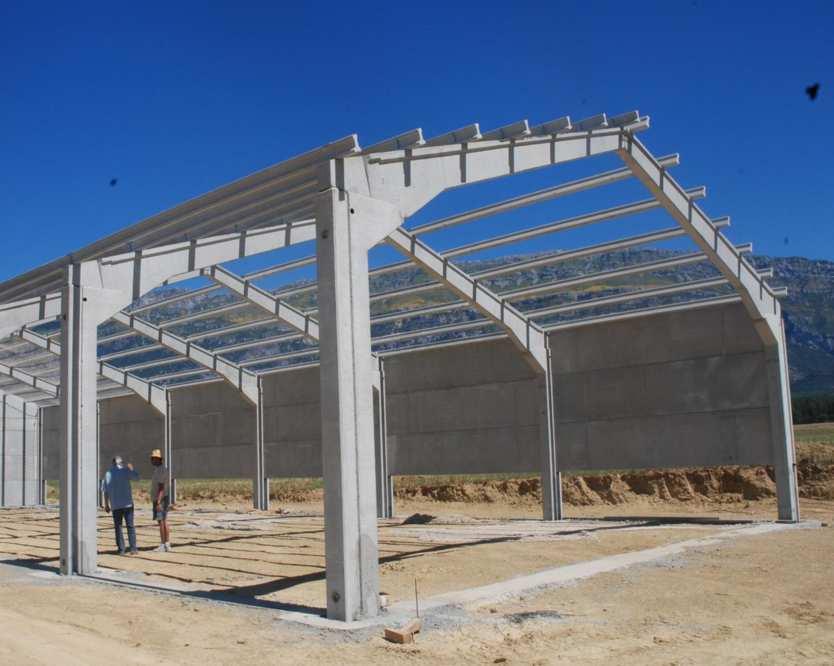

17 Vazníkové konstrukce rámové Vazníkové konstrukce obloukové 17

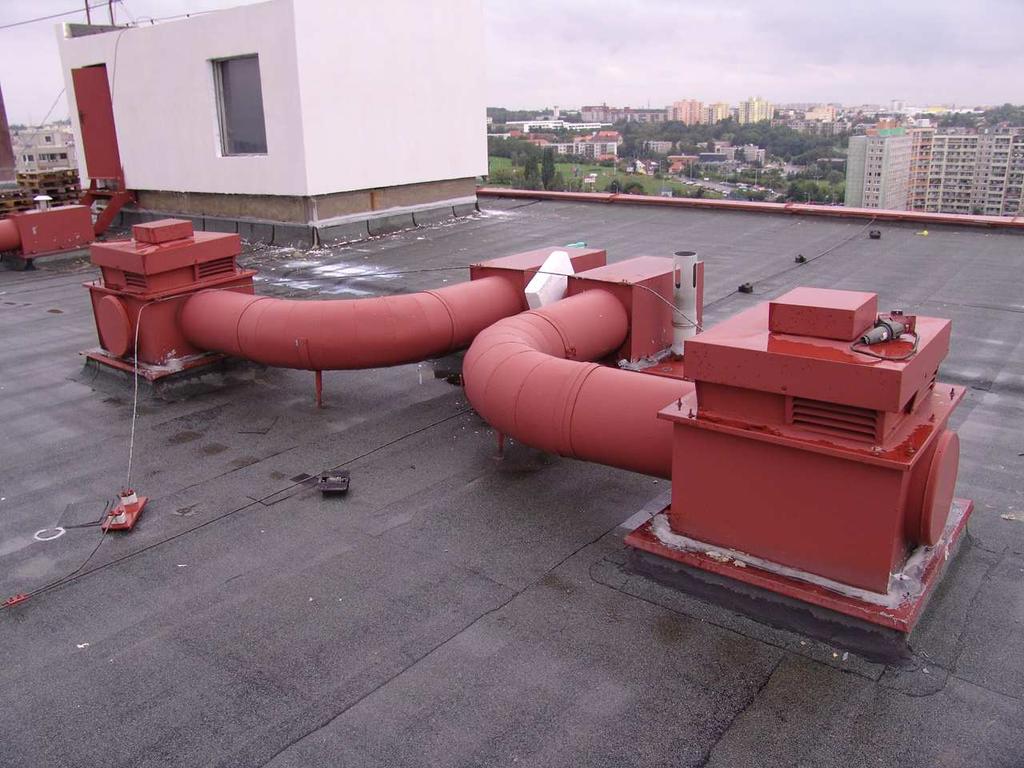

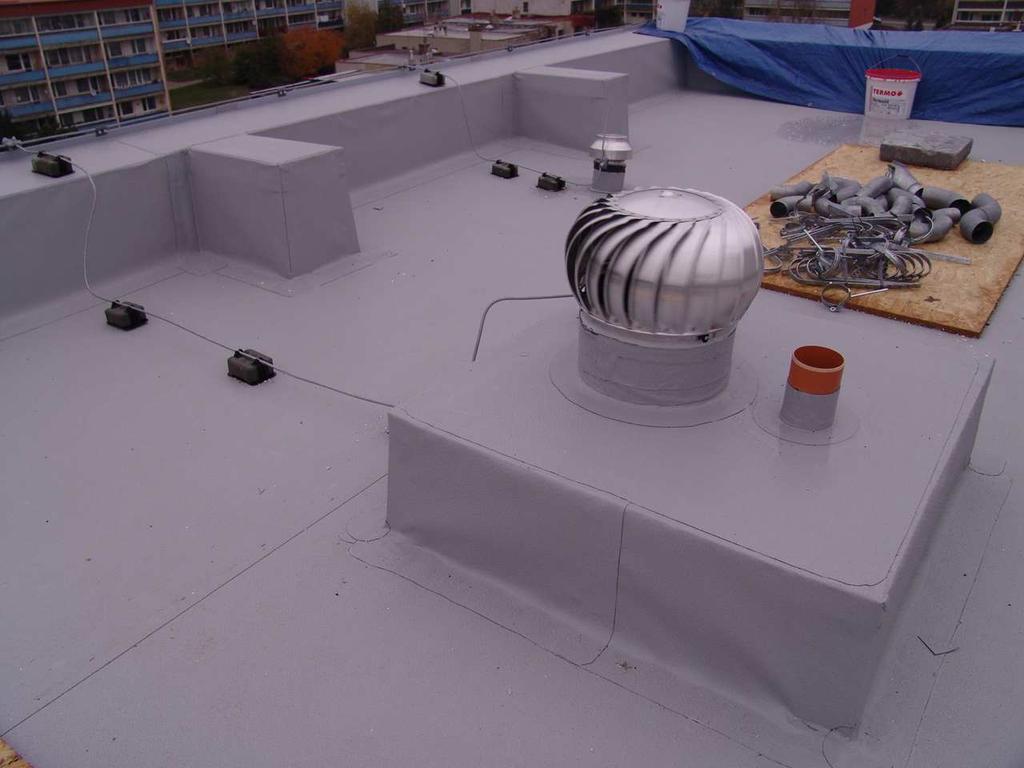

18 Prvky na šikmých střechách Prvky na plochých střechách 18

19 Střešní krytiny Funkce a požadavky Střešní krytiny tvoří vrchní vodotěsnou část střešního pláště, který chrání objekty proti dešti, sněhu, prachu, kouři a dalším atmosférickým vlivům. Pokrývačské práce zahrnují práce s kladením střešních krytin na všech typech střech (plochých, šikmých, strmých). Z hlediska funkce mají krytiny vyhovovat především těmto požadavkům: - pevnost - nepropustnost - trvanlivost - odolnost proti ohni - nízká hmotnost - hladký povrch - úměrná pořizovací cena a náklady na údržbu - estetický vzhled Střešní krytiny skládané Podle použitých hmot: - z organických materiálů (doškové ze svazků slámy, dřevěné krytiny šindelové) - z tašek (pálené, betonové, skleněné) - z břidlic - z plastů a poplastovaných plechů - ze živičných hmot (asfaltové, bitumenové) - plechové - z vláknocementu Před navrhováním zastřešení je nutno přihlédnout zejména k těmto výchozím údajům: - nadmořská poloha stavby - místní klimatické podmínky -čistota ovzduší - místní zkušenosti - konstrukční podrobnosti zastřešení - architektonické požadavky Jedním z nejdůležitějších požadavků je sklon střešní roviny. Pro jednotlivé druhy krytin jsou předepsány nebo doporučeny nejmenší sklony krytiny. 19

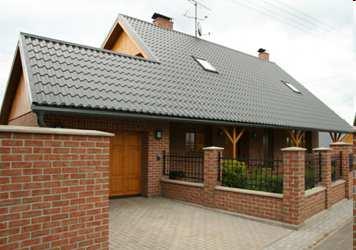

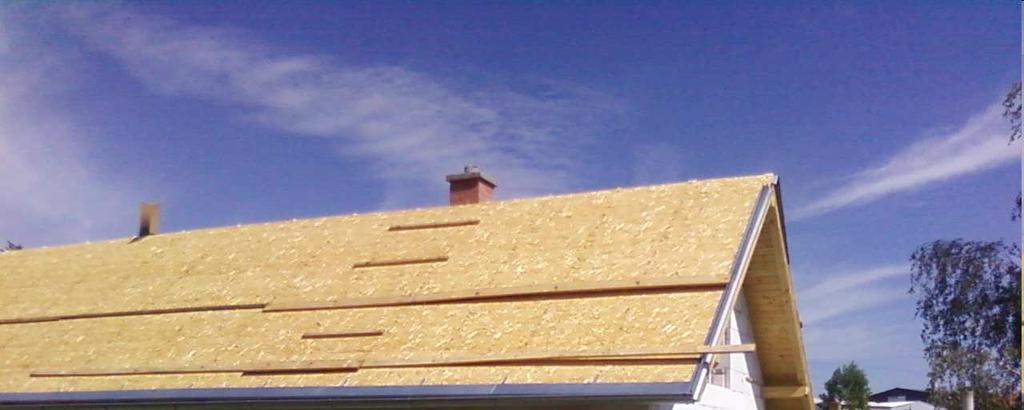

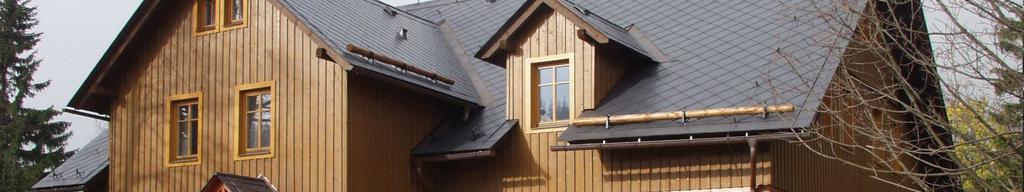

20 Střešní krytiny skládané Střešní krytiny povlakové Povlakové krytiny šikmých střech Povlakové - lepenkové krytiny šikmých střech se v současné dob dělají jen výjimečně. Vyskytují se na střechách provizorních staveb, starších horských chalupách apod. Běžnější variantou je asfaltový šindel. 20

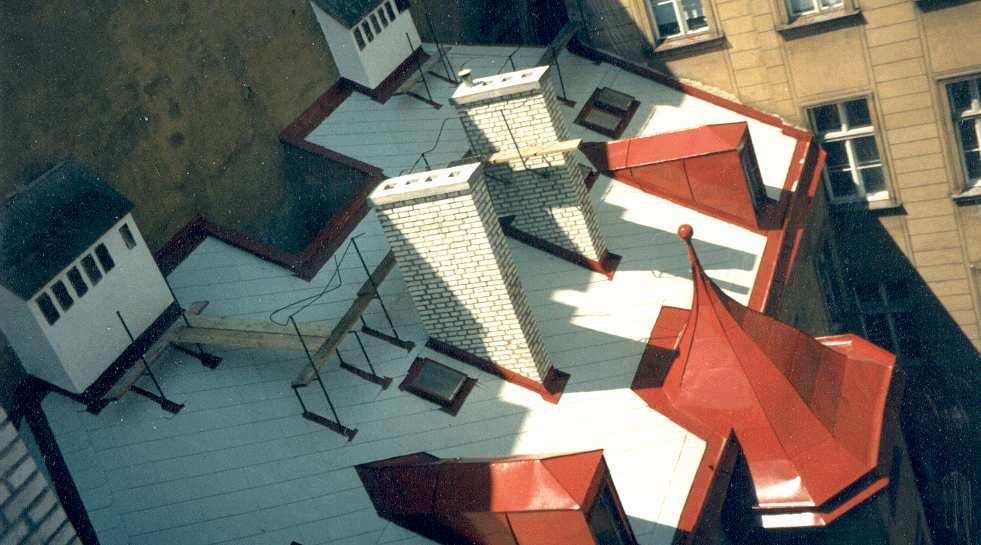

21 Střešní krytiny povlakové Klempířské prvky Oplechování - na přední straně se zpravidla ukončuje okapnicí a na zadní straně úpravou pro napojení na souvisící konstrukci; - nejmenší sklon oplechování je 5 %; - podle umístění se rozeznává oplechování: - okapů - úžlabí - nadezdívek -říms - parapetů 21

Lemování - má zajišťovat vodotěsné napojení krytiny na svislé plochy vystupujících konstrukcí. Ostatní klempířské prvky Střešní poklopy: Slouží k průlezům na střechu.

22 Lemování - má zajišťovat vodotěsné napojení krytiny na svislé plochy vystupujících konstrukcí. Ostatní klempířské prvky Střešní poklopy: Slouží k průlezům na střechu. Provádějí se obvykle v rozměrech 600 x 600 mm a 600 x 800 mm. Střešní okna: Slouží k prosvětlování půdního prostoru. Na stavbu se dodávají kompletizovaná, zasklená a se základním nátěrem. Sněhové zachytávače: Tyčové, hákové slouží k zachytávání utrženého sněhu a jeho sjíždění a padání ze střechy. Ventilační nástavce: Slouží k zlepšení přirozeného tahu. Dešťové žlaby, svody, kotlíky atd.: Slouží k zachytávání a odvodu dešťové vody. 22

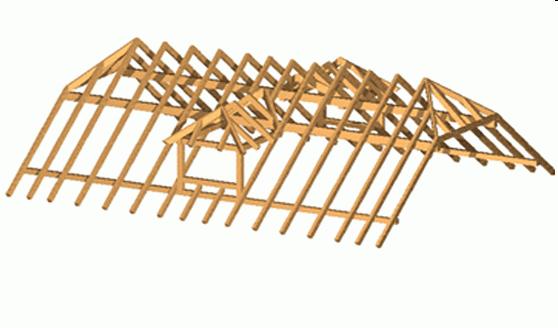

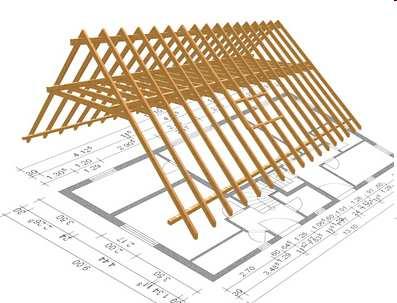

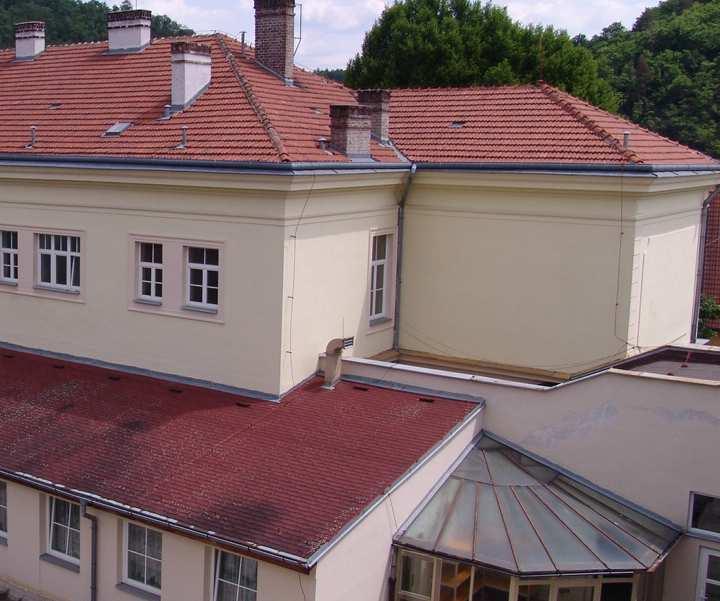

23 Prvky na šikmých střechách Axonometrie krovu 23

24 Půdorys krovu Příčný řez krovem 24

25 Podélný řez krovem Pohled na šikmou střechu 25

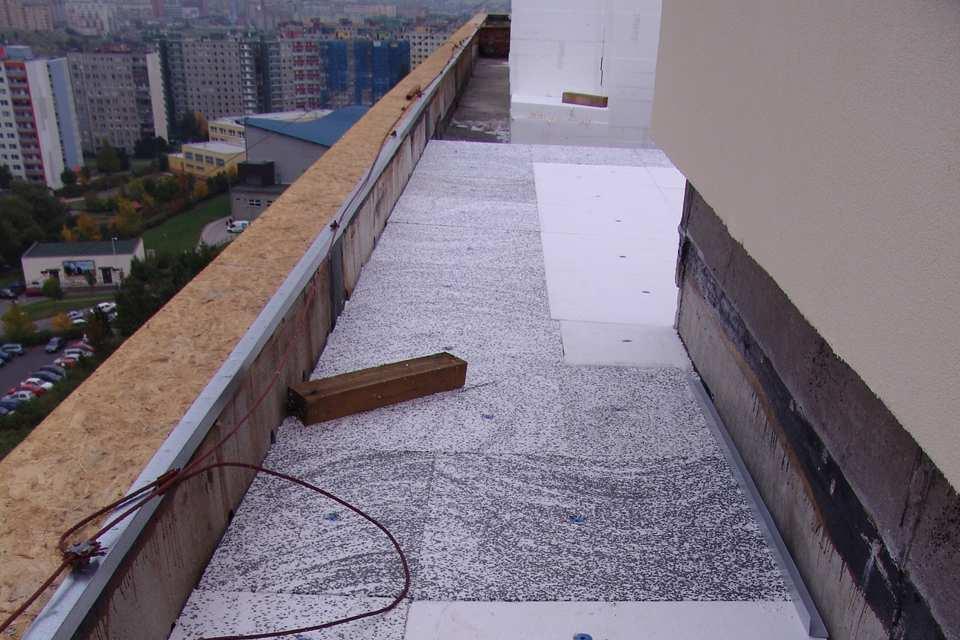

26 Pohled na plochou střechu 26
