1 TECHNICKÉ LISTY HLINÍKOVÉ DVEŘE IV

2 OBSAH Strana Obsah...2 Představení produktu...3 Řezy profilů...4 Určení výrobních rozměrů Zámky a převodovky...7 Rozměry dveřního kování...8 Dveřní závěsy, seřízení...9 Kliky...10 Madla...11 Samozavírač...12 Skleněné výplně...13 Barvy...14 Dodací termíny, záruky, reklamace...14 Creativ A...15 Creativ C...16 Creativ V...17 Creativ W...18 Poznámky

3 VSTUPNÍ HLINÍKOVÉ DVEŘE DO RODINNÝCH DOMŮ Vstupní hliníkové dveře do rodinných domů Hliníkové dveře firmy Lomax typu IV jsou určeny, jako hlavní vstupní dveře do rodinných domů a všude tam, kde je v první řadě požadována vysoká tepelná izolace ve spojení se špičkovou kvalitou, mechanickou odolností a pevností. Jedinečný design dveří tvořený s důrazem na eleganci a perfektní sladění s celou modelovou řadou garážových vrat Lomax, je zárukou originality a známkou individuality každého zákazníka firmy Lomax. ZÁKLADNÍ TECHNICKÁ DATA stavební hloubka systému 72mm výplň HPL 40mm U g = 0,61 W/m 2 K -1 izolační trojsklo 40mm U g = 0,6 W/m 2 K -1 tříbodový zámek GU Secury koeficient prostupu tepla profilu U f = 2,3 W/m 2 K -1 koeficient prostupu tepla celého výrobku Uw = 1,3 W/m 2 K -1 pohledová šířka dveřního rámu 70mm pohledová šířka fixního rámu 60mm pohledová šířka dveřního rámu včetně křídla 145mm pohledová výška soklového profilu od podlahy 154mm pohledová šířka spojení dveřního rámu, křídla a fixního rámu 205mm pohledová výška spojení dvou fixních rámů 120mm přerušení tepelného mostu rámu i soklu bezkomůrkovým omega provedením vyplnění komor přerušení tepelného mostu v rámu, křídle i soklu PU pěnou 2 úrovně dorazového těsnění těsnění pod sklem i zasklívací těsnění v provedení kartáčové lamely hliníkový práh vysoký 16mm s přerušením tepelného mostu a nášlapnou EPDM vložkou prahové těsnění středové s nastavitelným přítlakem 3

4 ŘEZY PROFILŮ, ROZMĚRY Řez: rám-křídlo boční a vrchní Řez: spodní soklový profil s prahem a podkladovým profilem Ukázka použití přídavného podkladového profilu 50mm Řez: křídlo, rám dveří a fixní rám MINIMÁLNÍ A MAXIMÁLNÍ ROZMĚRY: Rozměrová omezení se řídí dle rozměrů uvedených v tabulkách ceníku. Při otevření dveřního křídla na 90 se sníží světlá šířka průchozího otvoru o 70mm. Plné světlé šířky průchozího otvoru se dosáhne až při otevření dveřního křídla nad

5 URČENÍ VÝROBNÍCH ROZMĚRŮ POSTUP URČENÍ VÝROBNÍ VÝŠKY Vv = Výrobní výška výrobku Vr = Výška otvoru v případě rekonstrukce Vn = Výška stavebního otvoru na novostavbě Rekonstrukce: Vv = Vr+10mm Vrchní zapuštění u dveří otvíravých dovnitř může být až 50mm dle dohody s objednatelem. U dveří otvíravých ven je 10mm maximální mez pro zapuštění do fasády! Nula je v tomto případě existující podlaha. Novostavba: Vv = Vn-15mm Odpočet 10mm na izolační materiál ošetření připojovací spáry (nejčastěji PUR pěna) je minimální uvažovaný rozměr (doporučená hodnota je 15mm). Neměla by přesáhnout 30mm. Nula je v tomto případě udána vágrysem nebo si objednatel určí odpočet od podkladového betonu (nepřesné). POSTUP URČENÍ VÝROBNÍ ŠÍŘKY VÝROBKU Šv = Výrobní šířka výrobku Šr = Šířka otvoru v případě rekonstrukce Šn = Šířka stavebního otvoru na novostavbě Rekonstrukce: Šv = Šr+2x10mm Boční zapuštění u dveří otvíravých dovnitř může být až 2x50mm dle dohody s objednatelem. U dveří otvíravých ven je 2x10mm maximální mez pro zapuštění do fasády! Nula je v tomto případě existující podlaha. Novostavba: Šv = Šn-2x15mm Odpočet 2x10mm na izolační materiál ošetření připojovací spáry (nejčastěji PUR pěna) je minimální uvažovaný rozměr (doporučená hodnota je 2x15mm). Neměla by přesáhnout 2x30mm. U zaměření, způsobu montáže a provedení připojovací spáry výrobku LOMAX, by se měly vždy dodržovat ČSN a TNI

6 URČENÍ VÝROBNÍCH ROZMĚRŮ X1 výrobní šířka vstupních dveří X2 výrobní šířka horního fixního dílu X3 výrobní šířka bočního fixního dílu (dílů) Pokud je boční díl více než jeden, může mít každý díl jinou šířku (X4). Členění, kdy horní fixní díl má šířku vstupních dveří a boční fixní díl nebo díly pokračují výškově až k jeho horní hraně není příliš pěkné, nicméně je samozřejmě také vyrobitelné. Y1 výrobní výška vstupních dveří Y2 výrobní výška horního fixního dílu Y3 výrobní výška bočního fixního dílu (dílů) Podkladový profil pod hliníkovým prahem (30mm) není součástí výrobních výšek jednotlivých dílů sestavy. Tento profil slouží k podstatnému zpevnění tuhosti prahu a k částečnému přerušení tepelného mostu v podlaze pod dveřmi. Výrobky by nikdy neměly být montovány bez něj! V praxi je pro něj u novostaveb ve fázi montáže výplní stavebních otvorů místa dost (nejsou vylité podlahy). U rekonstrukcí by mělo vždy dojít k dohodě s objednatelem o vytvoření zářezu do podlahy, do kterého by se podkladový profil uložil a pak by došlo k jeho pevnému zabetonování. Jeho podpěnění je nežádoucí. 6

7 ZÁMKY, PŘEVODOVKY Trojbodový zámek Křídlo je přitlačené k rámu na jednom místě. Střelkové závory se vysunují až po uzamknutí klíčem. Trojbodový automat Křídlo je přitlačené k rámu automaticky ve třech bodech i při nezamčených dveřích, což zvyšuje těsnost dveří. Střelkové závory jsou při uzavřených dveřích vysunuté 20 mm a blokované proti zpětnému zasunutí, což zvyšuje odolnost proti násilnému vniknutí. Rámové protikusy a plechy jsou nastavitelné a umožňují optimální nastavení těsnosti křídla dveří. Střelkové závory a střelka zámku jsou ovládané klikou, cylindrická vložka klíčem. Válečková střelka pro použití k oboustranným madlům Používá se v kombinaci s trojbodovým zámkem, ne s trojbodovým automatem. Elektrické zámky Pro trojbodový zámek se používá elektromechanický zámek (rámový protikus neboli BeFo). U trojbodového automatu se používá elektromotorický servozámek ukrytý v křídle. 7

8 LOCKS, GEAR Elektromechanický zámek Provozní napětí 8-12V AC i DC. Přibližný odběr 300mA AC, 600mA DC Odjištění (bezpotenciální kontakt) např. hovorové zařízení nebo kontrola přístupu... propojovací kabel čirý=řídící proud šedý (modrý)=mínus hnědý=plus Průřez připojovacích kabelů - do 10 m - 0,5 mm 2 - do 40 m - 0,75 mm 2 - do 50 m - 1,0 mm 2 - do 75 m - 1,5 mm 2 - do 125 m - 2,5 mm 2 Elektromotorický zámek Provozní napětí 12V AC, 12-24V DC. Odběr 1A (1000mA). Věnujte pozornost zapojení kabelů a jejich průřezu. ROZMĚRY DVEŘNÍHO KOVÁNÍ Kování jsou u dodavatelů označována jako kování pro profilové dveře. x y Rozměry cylindrických vložek pro AL VD IV se vsazenou výplní. Použití cyl.vložky pro: - stand. klika bez překrytí - stand. klika s překrytím - rozety bez překrytí - rozeta vysoká s překrytím Rozteč x (mm) Maximální šířka štítku y (mm) Rozměr vložky A/B (mm) / 60 - rozety nízké s překrytím / 55 Dveře se oficiálně dodávají se stavební cylindrickou vložkou, kterou si zákazník po ukončení stavby vymění. 8

9 DVEŘNÍ ZÁVĚSY, SEŘÍZENÍ Dveřní panty jsou montované na povrch profilu bez přerušení těsnění. Jsou nastavitelné ve třech rovinách a šesti směrech. Dveřní pant Dr.Hahn TB 4 HAHN Türband 4 je univerzální šroubovací dveřní závěs pro kovové dveře s válcovým vzhledem pro všestranné použití. Je seřiditelný v šesti směrech, má certifikát CE třída 14. Novinkou této řady dveřních závěsů jsou kotvící šrouby Anker-Schraube, díky kterým není třeba do profilů zasouvat upevňovací tělesa. Místo toho se závěs se jen při loží na pro fil a přišrou bu je se kot vící mi šrou by. Tento způsob montáže lze využít na všech běžných tepelně izolovaných profilech. Montáž a seřízení tb4: Seřízení ve vodorovném směru Barvy pantů: bílá, stříbrná, tmavě hnědá, bronz (RAL 1036) Krytka musí být ze zadní strany zajištěna závitové čepy povolit pootočením závitové čepy povolit pootočením důležité- závitové čepy utáhnout Seřízení ve svislém směru Odstranit spodní kryt. Nastavení výšky +3/-2mm. Nasadit kryt. Přenastavení provádět vždy jen na spodním pantu- horní panty pouze seřídit ložiska z bezúdržbového teflonového plastu Seřízení ve svislém směru Označení na vložce ukazuje na horním a spodním okraji pantu po seřízení dozadu Spodní kryt odstranit, čep vyšroubovat Kluznou vložku otočte o 90 o, musíte ucítit zapadnutí (přítlak na těsnění +- 0,5mm) Čep opět našroubovat a nasadit kryt Pozice nula Označení na vložce ukazuje na horním a spodním okraji pantu po seřízení dopředu 9

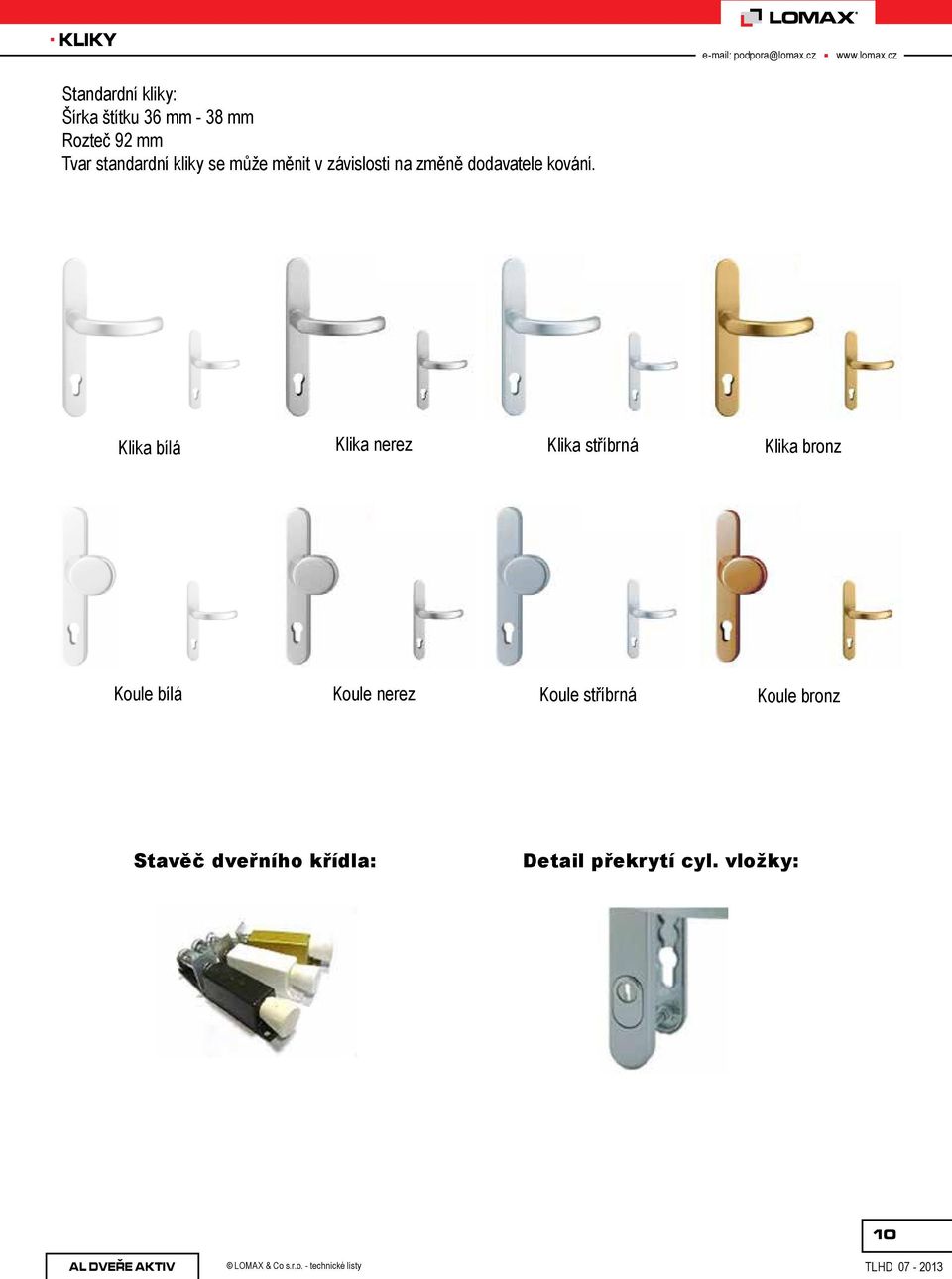

10 KLIKY Standardní kliky: Šírka štítku 36 mm - 38 mm Rozteč 92 mm Tvar standardní kliky se může měnit v závislosti na změně dodavatele kování. Klika bílá Klika nerez Klika stříbrná Klika bronz Koule bílá Koule nerez Koule stříbrná Koule bronz Stavěč dveřního křídla: Detail překrytí cyl. vložky: 10

11 MADLA Kromě standardních kování (klika/klika, klika/koule) je možno u dveří IV využít širokou nabídku madel, ½ garnitur (vnitřních klik) a rozet. Madla se dodávají jak v provedení jednostranném tak v provedení oboustranném. Pro jednostranné provedení se objednává: - madlo z venkovní strany - ½ garnitura (klika) z vnitřní strany - rozeta z venkovní strany - rozeta z vnitřní strany Je možná kombinace s trojbodovým zámkem klasickým i automatickým. Nepoužívá se válečková střelka. Pro oboustranné provedení se objednává: - madlo z venkovní strany - madlo z vnitřní strany - rozeta z venkovní strany - rozeta z vnitřní strany V drtivé většině případů se dodává v kombinaci s válečkovou střelkou. Nepoužívá se s trojbodovým automatickým zámkem. Ceny vždy obsahují potřebnou montážní sadu. Aktuální nabídku madel, ½ garnitur a rozet najdete na samostatné příloze v ceníku AL VD IV. Madla se na křídlo umisťují podle typu a velikosti. Malá madla se montují nad středový zámek, tedy o něco výše, než by byla standardní klika. Velká (dlouhá) madla se většinou montují tak, že se jejich střed umisťuje do úrovně mezi kliku a cylindrickou vložku. Při otevření křídla je toto místo na převodovce zámků vyznačeno ryskou (cca 1020 mm nad podlahou). 11

12 SAMOZAVÍRAČ SAMOZAVÍRAČ GEZE TS 4000 BEZ ARETACE I S ARETACÍ Popis: Dveřní zavírač GEZE TS V a GEZE TS ramínko 2 ozubení na ose 3 ozubený převod 4 nastavení rychlosti zavírání 5 jehličkové ložisko 6 nastavení tlumení otvírání 7 pružina 8 ukazatel síly zavírání (velikosti) 9 nastavení velikosti síly zavírání Barvy: bílá stříbrná stříbrná tmavě hnědá Montáž samozavírače se provádí na dveřní křídlo nebo dveřní rám. Při montáži na rám sahá tělo samozavírače až téměř k jeho kraji. To znemožňuje případné zednické zapravení s přesahem omítky přes rám samozavírač je potřeba montovat až po zapravení! Při montáži na křídlo hrozí narážení samozavírače do boční špalety! 12

13 SKLENĚNÉ VÝPLNĚ PROSKLENÍ Standardní zasklení je v tloušťce 40mm. Sklo je ve složení 4 14T 4 14T 4PUN s U g = 0,6 W/m 2 K -1. Distanční rámečky jsou vždy typu TGi a jsou dodávány v černé nebo šedé barvě dle aktuálního dodavatele. Pokud se sklo doplní o ornamentální vzor, je tento umístěn vždy uprostřed. Tabulka skel a rozměrů je uvedena na samostatné příloze v ceníku. Uvedená skla jsou k dispozici jako výplně rámů i pro použití v creativech pro AL VD. Pozor u vzorů, které jsou přesně geometricky tvarované (Master care)! Pokud umístíte několik tabulí vedle sebe nebo pod sebe, nebudou jednotlivé řady nebo sloupce navazovat a může to působit rušivě. Tento jev se bohužel nedá odstranit a nelze jej považovat za důvod k reklamaci. Kůra čirá Kůra bronz Krizet čirý Činčila čirá Činčila bronz Crepi čirý Delta čirá Satináto (matelux) Altdeutsch čirý Altdeutsch bronz Master point Master care Antelio silver Antelio bronz SVG 13

14 BARVY Barevný program: Bílá - BÍLÁ / BÍLÁ (základní RAL 9016) Jednostranný dekor - DEKOR / BÍLÁ Oboustranný dekor - DEKOR / DEKOR (obě strany stejné) Oboustranná RAL - RAL / RAL (obě strany stejné) Jednostranná OFM - OFM/BÍLÁ Oboustranná OFM - OFM/OFM (obě strany stejné) Oboustranný stříbrný Elox - ELOX/ELOX (hliník stříbrný EV1) Dostupné fóliové dekory: Objednací kód barvy Originální název odpovíídající povrch GV Lomax Noce sorrento balsamico 232 Balsamico Cherry amaretto 226 Cherry Mooreiche 215 Bahenní dub Mahagoni 205 Mahagon Oregon IV 219 Oregon Golden Oak 206 Dub Rustikal Nussbaum 218 Nussbaum Douglasie (hnědá) 230 Medium Oak Eiche hell 229 Light Oak Streifendouglasie (červená) 217 Douglasie Siena rosso není varianta v GV Siena noce není varianta v GV Bergkiefer není varianta v GV Pro srovnání dekorů a barev je třeba použít vždy originální vzorníky. Nástřik RAL (hladký obě strany ve stejné barvě) RAL 1001 RAL 1018 RAL RAL 3000 RAL 3002 RAL 3003 RAL 3005 RAL 3011 RAL 5007 RAL 5011 RAL 5013 RAL 6001 RAL 6004 RAL 6005 RAL 6009 RAL 6010 RAL 7001 RAL 7012 RAL 7016 RAL 7035 RAL 7038 RAL 3 RAL 8011 RAL 8014 RAL 8017 RAL 8022 RAL 9001 RAL 9007 RAL 9011 RAL 9016 RAL 9018 Nástřik OFM dle akutálního vzorníku LOMAX DODACÍ TERMÍNY, ZÁRUKY, REKLAMACE Dodací termín činí 5-7 celých týdnů v závislosti na náročnosti provedení. Záruční doby: - standardní záruka 2roky na dveřní kování (zámky, panty, převodovky) - rozšířená záruka 5let na rámy dveří, světlíků, sklo (rosení uvnitř) Posuzování vad a reklamace zejména kosmetických vad se vždy posuzuje pouze dle pravidel ČKLOP uvedených v ročence 2013 ve vztahujících se kapitolách oddílu č.5 Kontrola kvality a provedení, kde jsou jasně popsány vady a způsob jejich posuzování. Vzhledem ke skladové politice dodavatelů profilů jsou zejména nepřípustné reklamce na různé odstíny dvou sousedních profilů, kdy jsou použity kašírovací fólie z různých návinů. Stejně tak nelze reklamovat rozdíl odstínu barvy RAL, zejména jeho lesk/mat, pokud je různý například mezi křídlem a výplní. Lakování každého dílu probíhá u jiného subdodavatele. 14

15 CREATIV - AL IV IV_CR-A1_ Creativ A1 Creativ A2 Creativ IV_CR-A2_ A3 IV_CR-A4_ IV_CR-A5_ Creativ A4 Creativ A5 Creativ A6 IV_CR-A7_ IV_CR-A8_ Creativ A7 Creativ A8 Creativ A9 Creativ A10 IV_CR-A10_ U dveří AL IV je vždy broušený povrch Creativu svisle! 15

16 CREATIV - AL IV Creativ C1 IV_CR-C1_ Creativ C2 IV_CR-C2_ Creativ C3 IV_CR-C4_ IV_CR-C7_ IV_CR-C10_ IV_CR-C5_ IV_CR-C8_ Creativ C4 Creativ C5 Creativ C6 Creativ C7 Creativ C8 Creativ C9 Creativ C10 Creativ C11 IV_CR-C11_ U dveří AL IV je vždy broušený povrch Creativu svisle! 16

17 CREATIV - AL IV Creativ V1 IV_CR-V1_ Creativ V2 IV_CR-V2_ Creativ V3 IV_CR-V4_ IV_CR-V7_ IV_CR-V10_ IV_CR-V11_ IV_CR-V5_ IV_CR-V8_ Creativ V4 Creativ V5 Creativ V6 Creativ V7 Creativ V8 Creativ V9 Creativ V10 Creativ V11 U dveří AL IV je vždy broušený povrch Creativu svisle! 17

18 CREATIV - AL IV Creativ W1 Creativ W2 IV_CR-W1_ Creativ W4 IV_CR-W2_ IV_CR-W5_ IV_CR-W8_ IV_CR-W11_ IV_CR-W6_ IV_CR-W9_ Creativ W5 Creativ W6 Creativ W7 Creativ W8 Creativ W9 Creativ W10 IV Creativ W11 U dveří AL IV je vždy broušený povrch Creativu svisle! 18

19 POZNÁMKY 19
