1 Titelfoto wird in Kw 8 erstellt rehau rainspot uličná vpusť Kvalita a flexibilita v jednom Katalóg č. S10700 Platný od 12/2009 Technické zmeny vyhradené Stavba Bau Automotive Priemysel Industrie

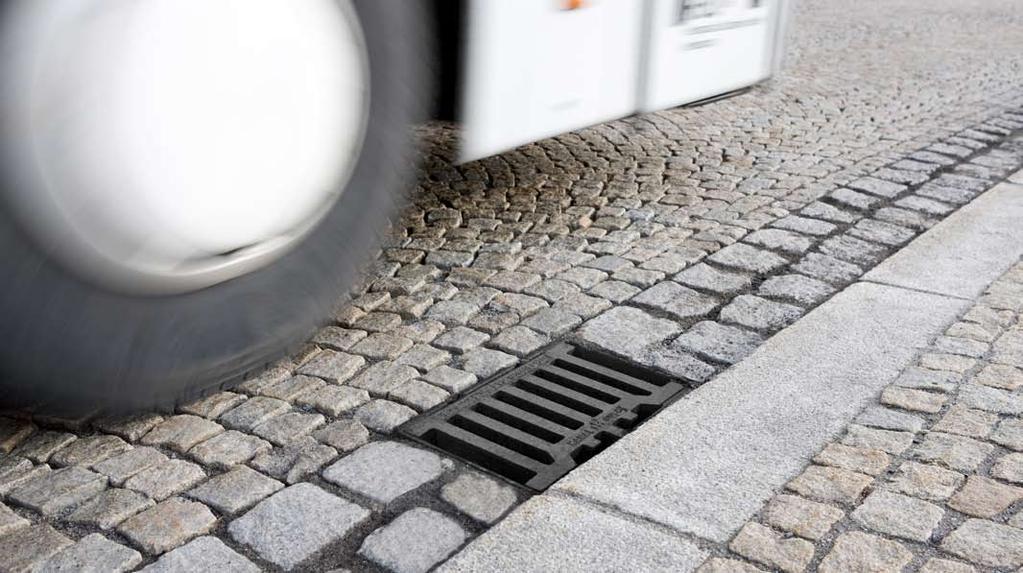

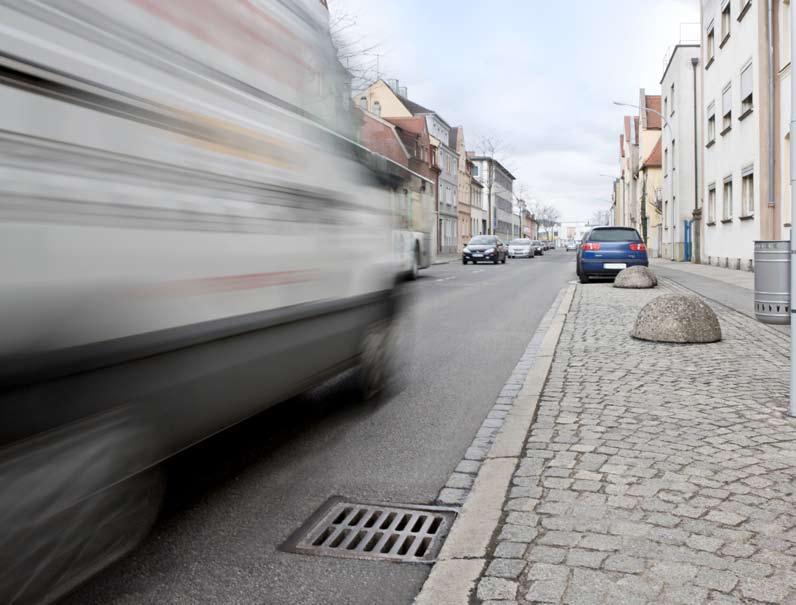

2 Rehau rainspot uličná vpusť alternatíva k betónu Vidíme ich na každej ulici, na každom parkovisku alebo na iných spevnených plochách: uličné vpuste. Bez nich by kontrolovaný odtok dažďovej vody, ktorá sa zhromažďuje na spevnených plochách, nebol možný. Z dôvodov stále sa zvyšujúceho dopravného zaťaženia uličných vpustí sa kladú stále vyššie nároky na použitý systém a materiál. Pozornosť často budia integrované uličné vpuste vďaka nasledujúcim poškodeniam: - zníženie/sadnutie povrchu - zničenie spárovania a betónových častí - netesniace odtokové telesá Často sa používajú odtokové telesá z betónu, ktoré však poškodenia neredukujú. Preto je nutné sa zamyslieť nad novým riešením, pretože uvedené problémy a z nich vyplývajúce poškodenia vyžadujú náročné a nákladné sanačné opatrenia. Ako alternatíva k ťažkým odtokovaým telesám z betónu sa ponúkajú riešenia z polymérov. Spoločnosť REHAU preto vyvinula uličnú vpusť RainSpot, ktorá určuje nové trendy vzhľadom na zaťažiteľnosť, tesnosť, flexibilitu a jednoduché ukladanie. 2

3 Rehau rainspot uličná vpusť Vlastnosti, ktoré presvedčia Zaťažitelnosť vďaka roznášaciemu prstencu, ktorý je oddelený od odtokového telesa a tým odvádza dopravné zaťaženie Tesnosť vďaka jednodielnym odtokovým telesám s tesniacim profilom Jednoduché ukladanie - nízka hmotnosť 2,0 kg až 3,5 kg na každý prvok - krátka doba montáže - materiál PP, odolný voči nárazom a prasknutiu - bežné nástavce a usadzovací priestor - manuálne zabudovanie Flexibilita vďaka stavebnicovej konštrukcii s rôznymi systémovými komponentmi s rozmermi alebo je možné realizovať rôzne hĺbky zabudovania a odtoky s kalovým usadzovacím priestorom alebo bez kalového usadzovacieho priestoru 3

4 Rehau rainspot uličná vpusť Kvalita a flexiblita v jednom Program REHAU RainSpot zahŕňa: - spodné časti bez odtoku - spodné časti s odtokom KG DN 160 voľným koncom hladkej rúry DN/OD predĺženie bez odtoku - predĺženie s odtokom KG DN roznášací prstenec - tesniace profily - plastový poklop Pomocou tohto stavebnicového systému je možné zostaviť všetky potrebné varianty uličných vpustí. REHAU RainSpot uličná vpusť 500 x 500 s kalovým usadzovacím priestorom REHAU RainSpot uličná vpusť 300 x 500 Nový polymérový systém uličných vpustí REHAU RainSpot sa vyznačuje nasledujúcimi vlastnosťami: - trvalo tesný systém vďaka tesniacim profilom - rýchle, ľahké a bezpečné ukladanie vďaka nízkej hmotnosti - odolnosť proti dynamickým rázom, dlhodobá rázová odolnosť a odolnosť proti zlomu, dlhá životnosť vďaka materiálu PP - odolnosť proti posypovej soli, korózii a mrazu - použitie s bežnými mrežami a usadzovacími košmi podľa STN EN - prenos zaťaženia do okolitej pôdy bez zaťaženia odtokového telesa - jednoduchá doprava a skladovanie vďaka možnosti stohovania 4

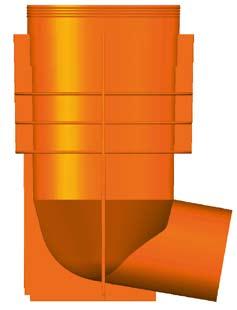

5 Rehau rainspot uličná vpusť výrobný sortiment RainSpot uličná vpusť rozmery: 300 x 500 rozmery: 500 x 500 Mreža (dodávka stavby) Usadzovací koš (dodávka stavby) REHAU roznášacie prstence * výška: DIN tvar C a D/DIN podobný typ: 10 b mm DIN tvar A a B/DIN podobný typ: 10 a mm Plastový poklop ** Tesniaci profil Predĺženie bez odtoku stavebná výška: hmotnosť: objem: mm 2,1 kg 23 l mm 2,3 kg 26 l Predĺženie s odtokom DN 160 bez sklonu stavebná výška: hmotnosť: objem: mm 2,15 kg 23 l mm 2,3 kg 26 l Základné teleso bez odtoku stavebná výška: hmotnosť: objem: mm 3,0 kg 42 l mm 3,2 kg 50 l Základné teleso s odtokom DN 160 sklon 10 stavebná výška: hmotnosť: objem: mm 3,3 kg 42 l mm 3,6 kg 50 l *) Bežné roznášacie prstence je nutné z dôvodov väčších výrobných tolerancií prispôsobiť na mieste. **) Ako ochrana pred nečistotami a pomôcka počas výstavby. 5

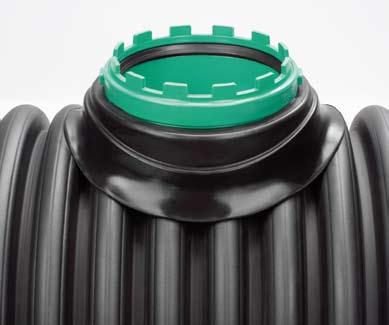

6 REHAU RAINSPOT uličná vpusť dodatočné napojenie pomocou systému awadock Princíp AWADOCK: Navŕtať naskrutkovať a je to tesné AWADOCK je optimálnym riešením pre napojenie uličných vpustí na betónové, železobetónové, kameninové usadzovacie priestory a kanalizačné rúry. AWADOCK Novej GENERÁCIE kombinuje zvyčajnú geniálnu funkčnosť s novou, jedinečnou bezpečnostnou technikou. - AWADOCK NOVEJ GENERÁCIE je vybavený novým tesnením Q-TEC, ktoré môže nabobtnaním utesniť trvalé netesnosti, ktoré vznikli napr. pri chybnom navŕtaní - Spoľahlivá ochrana proti korózii vďaka rôzne dlhým prípojkovým tesneniam - Skúšané v IKT-skúšobni: tesnosť pri vyšších toleranciách vyvŕtanej diery (účinnosť nabobtnania po 48 hodinách). Stav k 05/ Zabudovaný guľový kĺb umožňuje naklonenie ±7,5 a tak uľahčuje zabudovanie v úzkych priestoroch výkopu AWADOCK CP boduje iba tromi variantmi na kanalizačné rúry podľa STN EN A1 pri menovitých priemeroch OD od 315 do OD Univerzálne použitie na bežné korugované rúry - Jednoduché, rýchle a bezpečné osadenie S obidvomi skupinami výrobkov sú rúrové napojenia: - trvalo tesné - bez vyčnievajúceho konca potrubia, vďaka dorazu v skrutkovacej korune - odolné proti strihu a nakloneniu Informácie o kompletnom sortimente výrobkov AWADOCK nájdete v predajných podkladoch REHAU kanálová technika alebo na adrese Pripojenie na železobetónovú rúru Pripojenie na kanalizačnú korugovanú rúru 6

7 REHAU RAINSPOT uličná vpusť ďalšie informácie a kompetentné poradenstvo Potrebujete viac informácií? Doplňujúce informácie, dôležité pokyny na zabudovanie uličnej vpusti REHAU RainSpot a takisto vopred pripravené objektové dotazníky si môžete pohodlne stiahnuť na našej internetovej stránke v sekcii: Vyberte si požadovaný jazyk, prejdite v ponuke na Downloads a požadovaný súbor si bez problémov stiahnite. Podpora, na ktorú sa môžete spoľahnúť Spoločnosť REHAU vám bude vždy pomáhať počas všetkých fáz vášho stavebného zámeru formou kvalifikovaného a poľahlivého poradenstva. Či už je to intenzívna podpora pri plánovaní, pomoc pri technickom spracovaní a odovzdaní ponúk alebo podporu pri zabudovaní výrobku priamo na stavbe. Samozrejme, že naša prítomnosť na mieste vám zabezpečí dôležité výhody oproti konkurencii. Pre ďalšie informácie jednoducho kontaktujte príslušnú prodajnú kanceláriu vo vašej blízkosti. 7

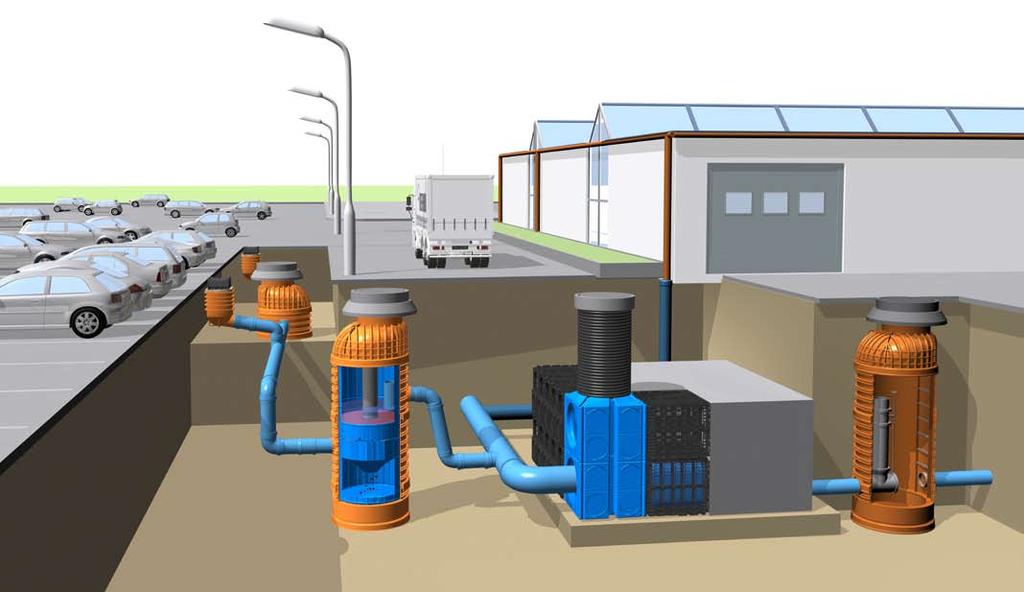

8 HOSPODÁRENIE S DAŽĎOVOU VODOU progresívne riešenie od spoločnosti rehau Spoločnosť REHAU vám ponúka špeciálne vyvinuté systémové riešenia všetkého, čo sa týka ďažďovej vody: - RainSpot uličné vpusti pre zber dažďovej vody - AWADUKT PP a RAUVIA PE kanalizačné systémy - AWADOCK pripojovacie systémy - systém AWAŠACHTA na kontrolu a čistenie - RAUSIKKO Hydroclean na úpravu znečistenej zrážkovej vody, napr. z dopravných plôch - RAUSIKKO Box: bloky na vsakovanie dažďovej vody a jej zadržiavanie Tento podklad podlieha ochrane autorských práv. Týmto založené práva, najmä právo na preklad, dotlač, odobratie vyobrazení, rádiové vysielanie, reprodukciu fotomechanickou alebo obdobnou cestou a uloženie v systémoch spracovania dát sú vyhradené. Naše ústne a písomné poradenské služby sú založené na skúsenostiach na najvyššom stupni znalostí, sú však mienené ako nezáväzná informácia. Pre neobvyklé pracovné podmienky a spôsoby použitia, ktoré nie je možné z našej strany ani vyskúšať, ani ovplyvniť, nie je možné vychádzať z našich údajov o vlastnostiach výrobkov.odporúčame vyskúšať, či sa daný výrobok firmy REHAU skutočne hodí pre zamýšľané použitie. Ďalšie spracovanie a spôsoby použitia našich výrobkov odberateľom sú mimo rámec možností našej kontroly, a preto za ne plne zodpovedá odberateľ. Ak by napriek tomu prišlo k sporu v otázke záruky na výrobky, treba povedať, že poskytujeme záruku iba do výšky celkovej ceny nami dodaných a odberateľom použitých výrobkov, a to pre akýkoľvek rozsah vzniknutej škody. Naša záruka sa vzťahuje na časovo stálu kvalitu našich výrobkov v súlade s našou špecifikáciou a našimi všeobecnými dodacími a platobnými podmienkami. REHAU, s.r.o., Kopčianska 82A, P.O.BOX 131, Bratislava 5, tel.: +421/2/ ,-38,-75, fax: +421/2/ , bratislava@rehau.sk, REHAU, s.r.o., Obchodní 117, Čestlice, tel.: +420/ , +420/ , fax: +420/ , vsu@rehau.cz,
