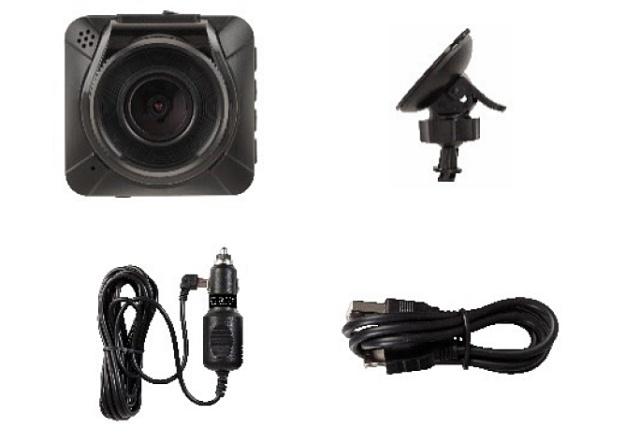

Obsah balení: Popis kamery: 1x Kamera CEL-TEC E04. 1x Přísavný držák na sklo. 1x autoadaptér. 1x USB kabel

Transkript

1

2

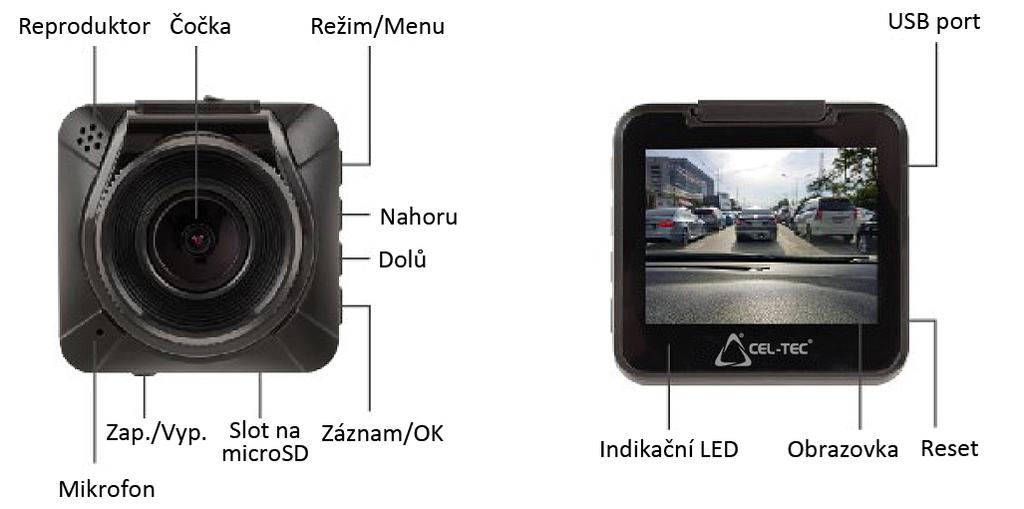

3 Obsah balení: 1x Kamera CEL-TEC E04 1x Přísavný držák na sklo 1x autoadaptér 1x USB kabel Popis kamery:

4 Popis ovládacích prvků: Zap./Vyp. Režim/Menu Nahoru Dolů Záznam/OK Reset Stisknutím tlačítka na 3 sekundy se zapne / vypne zařízení. Krátkým stiskem, když je zařízení zapnuté, se vypne / zapne displej. Stisknutím tlačítka (pokud neprobíhá záznam) na 3 sekundy vstoupíte do nabídky nastavení. V režimu prohlížení záznamů dlouhým stiskem vyvoláte nabídku na smazání nebo uzamčení souboru. Krátkým stiskem (pokud neprobíhá záznam) lze přepínat mezi jednotlivými režimy Video / Foto / Prohlížení. Během záznamu: krátký stisk uzamkne právě probíhající záznam proti přepsání. Dlouhý stisk pořídí fotografii. Slouží pro pohyb v menu a nabídkách a posouvání zpět během přehrávání záznamu. Slouží pro pohyb v menu a nabídkách a posouvání dopředu během přehrávání záznamu. Během probíhajícího záznamu vypne / zapne mikrofon. V pohotovostním režimu slouží pro spuštění nebo zastavení nahrávání. Dlouhý stisk v pohotovostním režimu odemkne všechny uzamčené soubory. V režimu fotografování stisk tlačítka pořídí fotografii. V nabídkách menu slouží pro potvrzení funkce nebo výběr hodnoty. Nutné stisknout tenkým nástrojem. Slouží k restartu kamery pro případ zaseknutí nebo nesprávného fungovaní kamery. LED indikace Červená svítí Modrá bliká LED nesvítí Zapnuto / Nabíjení Nahrávání Plně nabito

5 Popis LCD: Instalace: Přísavný držák na sklo: 1. Zasuňte držák do horní části kamery, aby došlo k zacvaknutí pojistky. 2. Ujistěte se, že páčka pro připevnění držáku je dole, umístěte držák na požadované místo na okně a přesuňte páčku do horní polohy pro upevnění držáku ke sklu. 3. Nastavte správný úhel kamery pomocí otočného kloubu, který poté utáhněte převlečným prstencem. Pozn.: Kameru doporučujeme umístit co nejvíce za zpětné zrcátko, aby nepřekážela v zorném poli řidiče. Napájení: 1. Vložte autoadaptér do cigaretového zapalovače ve vašem vozidle.

6 2. Připojte konektor do USB portu na boční straně kamery. Pozn.: Jakmile dojde k přívodu napájení do kamery (nastartování automobilu), kamera se automaticky zapne a spustí nahrávání. MicroSD karta: 1. Před používáním kamery v ostrém provozu vložte microsd kartu do příslušného slotu na spodní straně kamery, viz obrázek. 2. Pokud vložíte kartu správně, uslyšíte zacvaknutí. Pozn.: Doporučujeme microsd 8 32GB Class 10 od ověřených výrobců. Začínáme: Zapnutí / vypnutí: Zapnutí: Stiskněte a držte tlačítko Zap./Vyp. alespoň 3 sekundy. Jakmile je zařízení zapnuté, červená LED začne svítit a zobrazí se uvítací obrazovka. Vypnutí: Stiskněte a držte tlačítko Zap./Vyp. alespoň 3 sekundy než dojde k vypnutí zařízení. Nabíjení: Před používáním kamery je nutné plně nabít vnitřní baterii pomocí přiloženého autoadaptéru nebo USB kabelu. Během nabíjení svítí červená LED, jakmile je zařízení plně nabito, LED zhasne. Pozn.: Během nahrávání doporučujeme mít kameru stále připojenou na napájení. Vzhledem k malým rozměrům kamery a tedy i baterie lze kameru provozovat na baterie velmi krátkou dobu. Záznam:

7 Video záznam: Kamera spustí nahrávání automaticky po připojení napájení (nastartování automobilu). Pokud chcete nahrávání ovládat manuálně, dělá se tak pomocí stisku tlačítka OK. Během nahrávání modře bliká indikační LED a v levém horním rohu na displeji bliká červený kruh. Fotografování: Stisknutím tlačítka Režim/menu se přepněte do foto režimu (v levém horním rohu na displeji se změní ikona na fotoaparát). Stisknutím tlačítka OK pořídíte fotografii. Režimy: Kamera má 3 režimy (Video, Foto, Přehrávání) mezi kterými lze přepínat pomocí krátkého stisku tlačítka Režim/Menu. Video: Video režim je výchozí režim po spuštění kamery. V tomto režimu lze pořizovat video záznam a měnit video nastavení. Foto: V tomto režimu lze pořizovat fotografie a měnit foto nastavení. Přehrávání: V tomto lze procházet pořízené soubory. Mezi soubory se pohybujte pomocí tlačítek nahoru a dolů. Přehrání se spouští tlačítkem OK. Během přehrávání pak tlačítka dolů a nahoru slouží k rychlému přetáčení. Pokud chcete některý snímek smazat nebo uzamknout proti přepsání, stiskněte dlouze tlačítko Režim/menu, poté se zobrazí nabídka možností. Uzamčení snímku znamená, že bude chráněn proti přepsání smyčkou. USB připojení: Propojte kameru pomocí dodaného USB kabelu s vaším počítačem. Po připojení se na displeji zobrazí 2 možnosti: USB disk a Režim kamera. USB disk: Po zvolení této možnosti se kamera připojí k PC jako vyměnitelný disk, kdy je možné procházet, kopírovat a mazat obsah vložené microsd karty.

8 Režim kamera: Běžný provoz kamery, kamera bude využívat PC pouze pro nabíjení. Nastavení: Kamera má 3 kategorie nastavení: video, foto a systémové nastavení. 1. Přepněte se do režimu, v kterém chcete měnit nastavení (video nebo foto). Systémové nastavení je stejné v obou režimech. 2. Do nabídky nastavení vstoupíte stiskem tlačítka Menu po dobu alespoň 3 sekund. 3. Možnosti nastavení lze procházet pomocí tlačítek Nahoru a Dolů. Pro výběr položky slouží tlačítko OK. 4. Pro přepnutí do systémového nastavení opět přidržte tlačítko Menu. 5. Z nastavení do režimu záznamu se vrátíte krátkým stiskem tlačítka Menu.

9 Video nastavení: Nastavení Možnosti Popis Rozlišení Záznam do smyčky Noční režim Expozice Záznam zvuku Časová známka G-senzor Parkovací režim Foto nastavení: 1080P/720P/ VGA Vyp./1minuta/ 3minuty/5 minut Vyp./Zap. +1/+2/+3/-3/- 2/-1 Vyp./Zap. Vyp./Zap. Vyp./Vysoká/ Standardní/ Nízká Vyp./Zap. Výběr rozlišení video záznamů. 1080P (1920x1080) je interpolované dopočítané, 720P (1280x720) a VGA (640x480) Při zaplnění SD karty začne kamera přemazávat nejstarší záznamy. Minuty určují délku jednotlivých záznamů. Zlepšuje kvalitu záznamu především za špatného osvětlení, ale také ve dne. Zesvětlí nebo naopak ztmaví obraz. Zapnutí/vypnutí mikrofonu, tedy zvukového záznamu ve videu. Také lze pomocí rychlé volby tlačítkem Dolů. Zobrazení data a času v obraze záznamu. Nastavení citlivosti nárazového senzoru. Pokud dojde během záznamu k otřesu kamery, záznam bude uzamčen a ochráněn proti přepisu smyčkou. Pokud tuto funkci zapnete a kamera je vypnutá, tak po zaznamenání otřesu se zapne, spustí nahrávání a záznam uzamkne proti přepisu. Po 30 sekundách se opět vypne. Nastavení Možnosti Popis Rozlišení Kvalita 1M/2M/3M Vysoká Normální Ekonomická Výběr rozlišení fotografií 1M (1280x720), 2M (1920x1080), 3M (2048x1536) Nastavení kvality fotografií. Ostrost Silná Upravuje hloubku ostrosti fotografií.

10 Vyvážení bílé ISO Expozice Stabilizace Časová známka Normální Jemná Auto Denní světlo Zataženo Žárovka Zářivka Auto/100/200/ /+2/+3/-3/- 2/-1 Vyp./Zap. Vyp./Zap. Upravuje nastavení vyvážení barev dle světelných podmínek. Nastavuje citlivost. Zesvětlí nebo naopak ztmaví obraz. Stabilizace obrazu zabraňuje rozmazání fotografií. Zobrazení data a času ve fotografiích. Systémová nastavení: Nastavení Možnosti Popis Datum/čas YY/MM/DD DD/MM/YY Nastavení aktuálního data a času. MM/DD/YY Tóny Vyp./Zap. Tóny při stisknutí tlačítek. Jazyk English/ German/ Polish/ Nastavení jazyka menu. Russian/ Čeština Formát Zrušit/OK Naformátuje microsd kartu smaže veškerá data na ni uložená. Vrátí veškeré nastavení na původní Tovární Zrušit/OK hodnoty (data na SD kartě nebudou nastavení ovlivněna). Verze Např Verze firmwaru kamery. Délka záznamu dle kapacity microsd

11 MicroSD 1080P 720P VGA 1GB Až 6 minut Až 9 minut Až 33 minut 2GB Až 12 minut Až 18 minut Až 64 minut 4GB Až 24 minut Až 36 minut Až 2.1 hodin 8GB Až 48 minut Až 1.2 hodin Až 4.2 hodin 16GB Až 1.6 hodin Až 2.2 hodin Až 8.4 hodin 32GB Až 3.2 hodin Až 4.4 hodin Až 16.8 hodin Technické specifikace: Chipset JL AC5203B Paměť SPI Flash Displej 2, 960x240 Video rozlišení 1080P (1920x1080) interpolované, 720P (1280x720), VGA (640x480) Snímkovací frekvence 30fps Foto rozlišení 1M (1280x720), 2M (1920x1080), 3M(2048x1536) Senzor SC1143 Čočka 4 členná Úhel záběru 140 Baterie 180mAh Napájení 5V 1.5A Autoadaptér 12 36V DC Spotřeba 350mAh Video komprese MJPEG Video formát AVI Foto formát JPEG G-Senzor ano Parkovací režim ano Paměťová karta microsd až 32GB Rozměry kamery 53x49x35mm

12 Dovozce do EU: VARIANT plus, spol. s r.o. U Obůrky 823/ Třebíč Autorizovaný servis a podpora: cel-tec@variant.cz

13 USER MANUAL E04 Car camera

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30 Importer for EU: VARIANT plus, spol. s r.o. U Oburky 823/ Trebic Czech republic Service center and support: cel-tec@variant.cz
