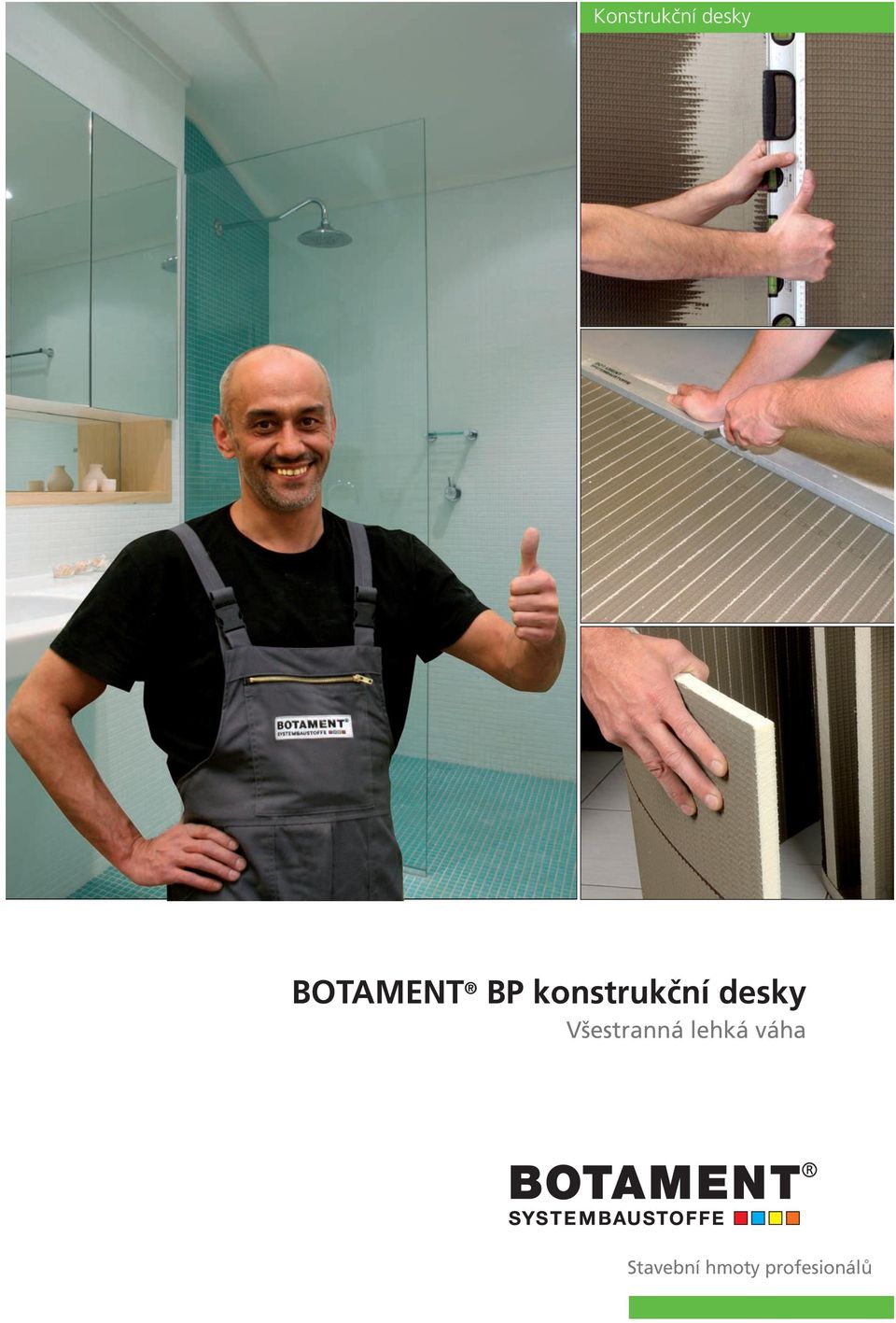

1 Konstrukční desky BOTAMENT BP konstrukční desky Všestranná lehká váha Stavební hmoty profesionálů

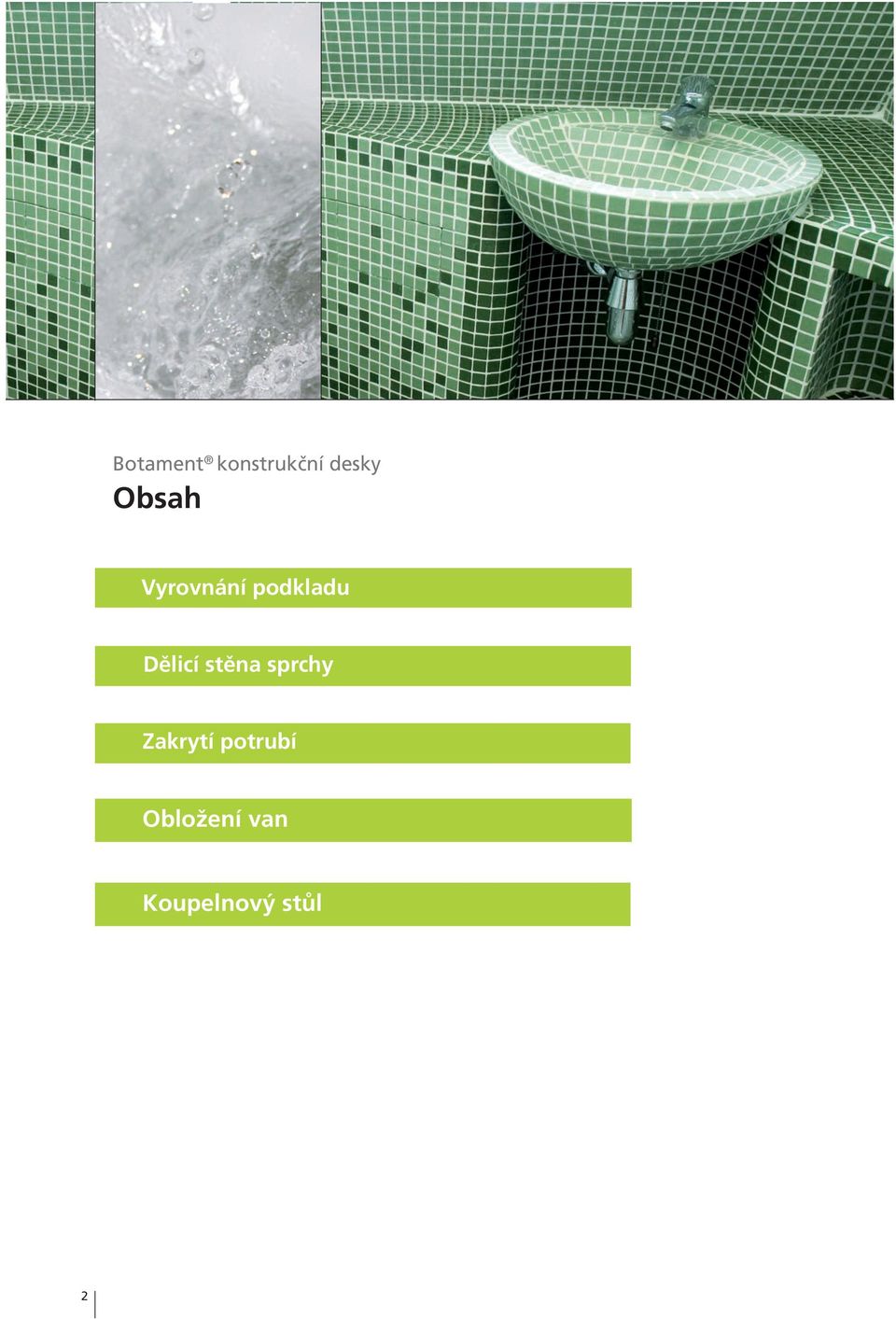

2 Botament konstrukční desky Obsah Vyrovnání podkladu Dělicí stěna sprchy Zakrytí potrubí Obložení van Koupelnový stůl 2

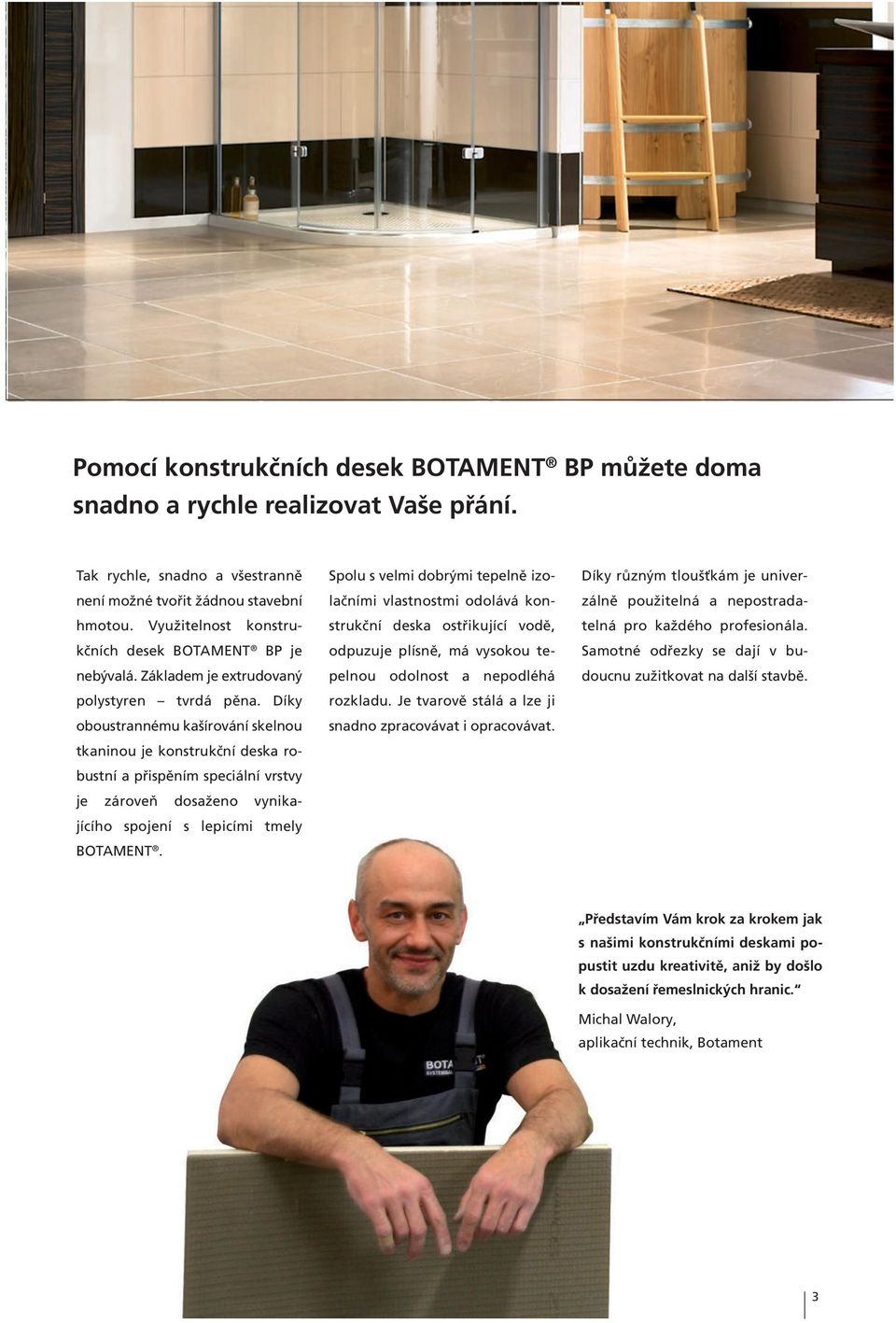

3 Pomocí konstrukčních desek BOTAMENT BP můžete doma snadno a rychle realizovat Vaše přání. Tak rychle, snadno a všestranně není možné tvořit žádnou stavební hmotou. Využitelnost konstrukčních desek BOTAMENT BP je nebývalá. Základem je extrudovaný polystyren tvrdá pěna. Díky oboustrannému kašírování skelnou tkaninou je konstrukční deska robustní a přispěním speciální vrstvy je zároveň dosaženo vynikajícího spojení s lepicími tmely BOTAMENT. Spolu s velmi dobrými tepelně izolačními vlastnostmi odolává konstrukční deska ostřikující vodě, odpuzuje plísně, má vysokou tepelnou odolnost a nepodléhá rozkladu. Je tvarově stálá a lze ji snadno zpracovávat i opracovávat. Díky různým tloušťkám je univerzálně použitelná a nepostradatelná pro každého profesionála. Samotné odřezky se dají v budoucnu zužitkovat na další stavbě. Představím Vám krok za krokem jak s našimi konstrukčními deskami popustit uzdu kreativitě, aniž by došlo k dosažení řemeslnických hranic. Michal Walory, aplikační technik, Botament 3

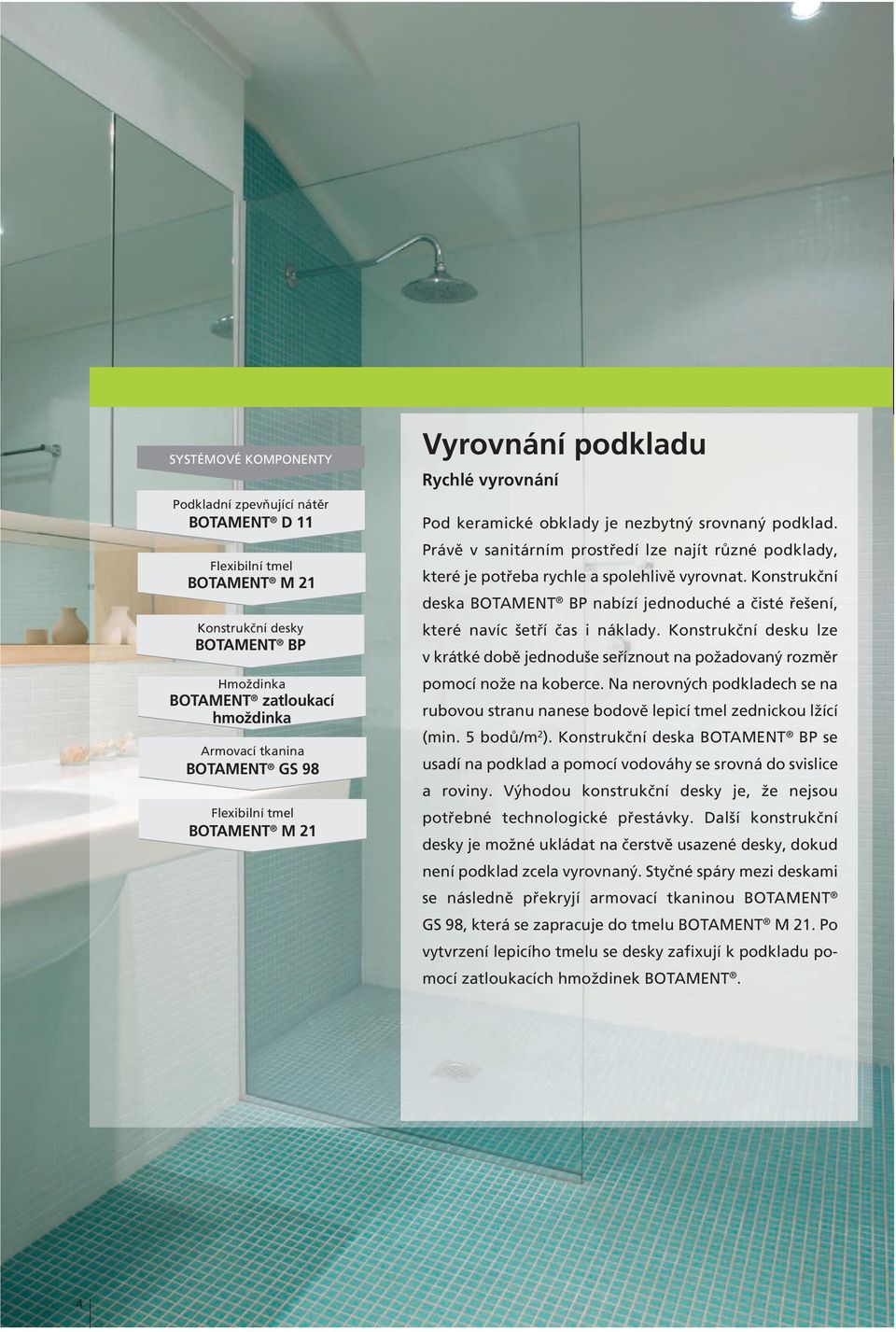

4 SYSTÉMOVÉ KOMPONENTY Podkladní zpevňující nátěr BOTAMENT D 11 BOTAMENT M 21 Konstrukční desky BOTAMENT BP Hmoždinka BOTAMENT zatloukací hmoždinka Armovací tkanina BOTAMENT GS 98 BOTAMENT M 21 Vyrovnání podkladu Rychlé vyrovnání Pod keramické obklady je nezbytný srovnaný podklad. Právě v sanitárním prostředí lze najít různé podklady, které je potřeba rychle a spolehlivě vyrovnat. Konstrukční deska BOTAMENT BP nabízí jednoduché a čisté řešení, které navíc šetří čas i náklady. Konstrukční desku lze v krátké době jednoduše seříznout na požadovaný rozměr pomocí nože na koberce. Na nerovných podkladech se na rubovou stranu nanese bodově lepicí tmel zednickou lžící (min. 5 bodů/m 2 ). Konstrukční deska BOTAMENT BP se usadí na podklad a pomocí vodováhy se srovná do svislice a roviny. Výhodou konstrukční desky je, že nejsou potřebné technologické přestávky. Další konstrukční desky je možné ukládat na čerstvě usazené desky, dokud není podklad zcela vyrovnaný. Styčné spáry mezi deskami se následně překryjí armovací tkaninou BOTAMENT GS 98, která se zapracuje do tmelu BOTAMENT M 21. Po vytvrzení lepicího tmelu se desky zafixují k podkladu pomocí zatloukacích hmoždinek BOTAMENT. 4

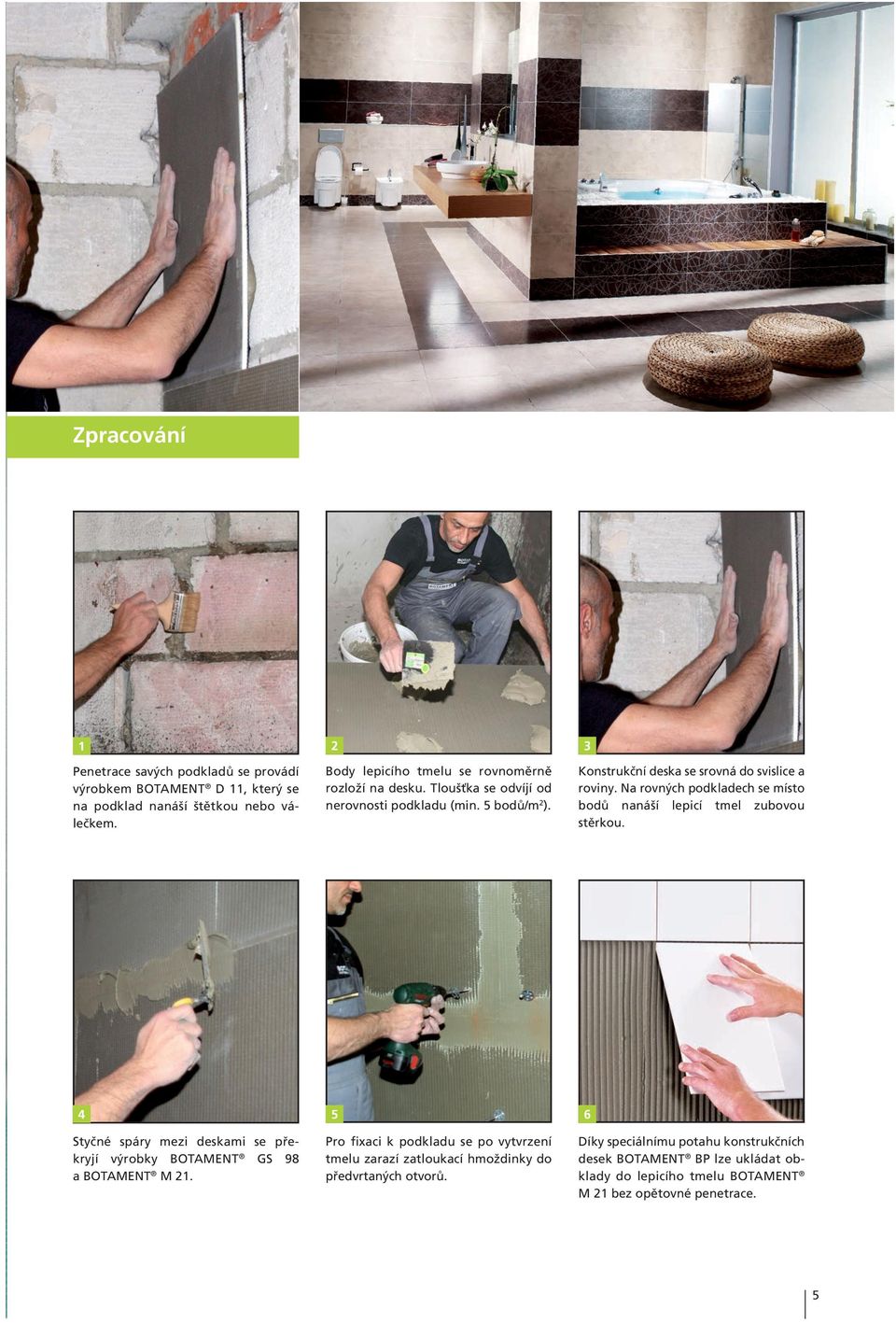

5 Zpracování 1 Penetrace savých podkladů se provádí výrobkem BOTAMENT D 11, který se na podklad nanáší štětkou nebo válečkem. 2 Body lepicího tmelu se rovnoměrně rozloží na desku. Tloušťka se odvíjí od nerovnosti podkladu (min. 5 bodů/m 2 ). 3 Konstrukční deska se srovná do svislice a roviny. Na rovných podkladech se místo bodů nanáší lepicí tmel zubovou stěrkou. 4 Styčné spáry mezi deskami se překryjí výrobky BOTAMENT GS 98 a BOTAMENT M Pro fixaci k podkladu se po vytvrzení tmelu zarazí zatloukací hmoždinky do předvrtaných otvorů. 6 Díky speciálnímu potahu konstrukčních desek BOTAMENT BP lze ukládat obklady do lepicího tmelu BOTAMENT M 21 bez opětovné penetrace. 5

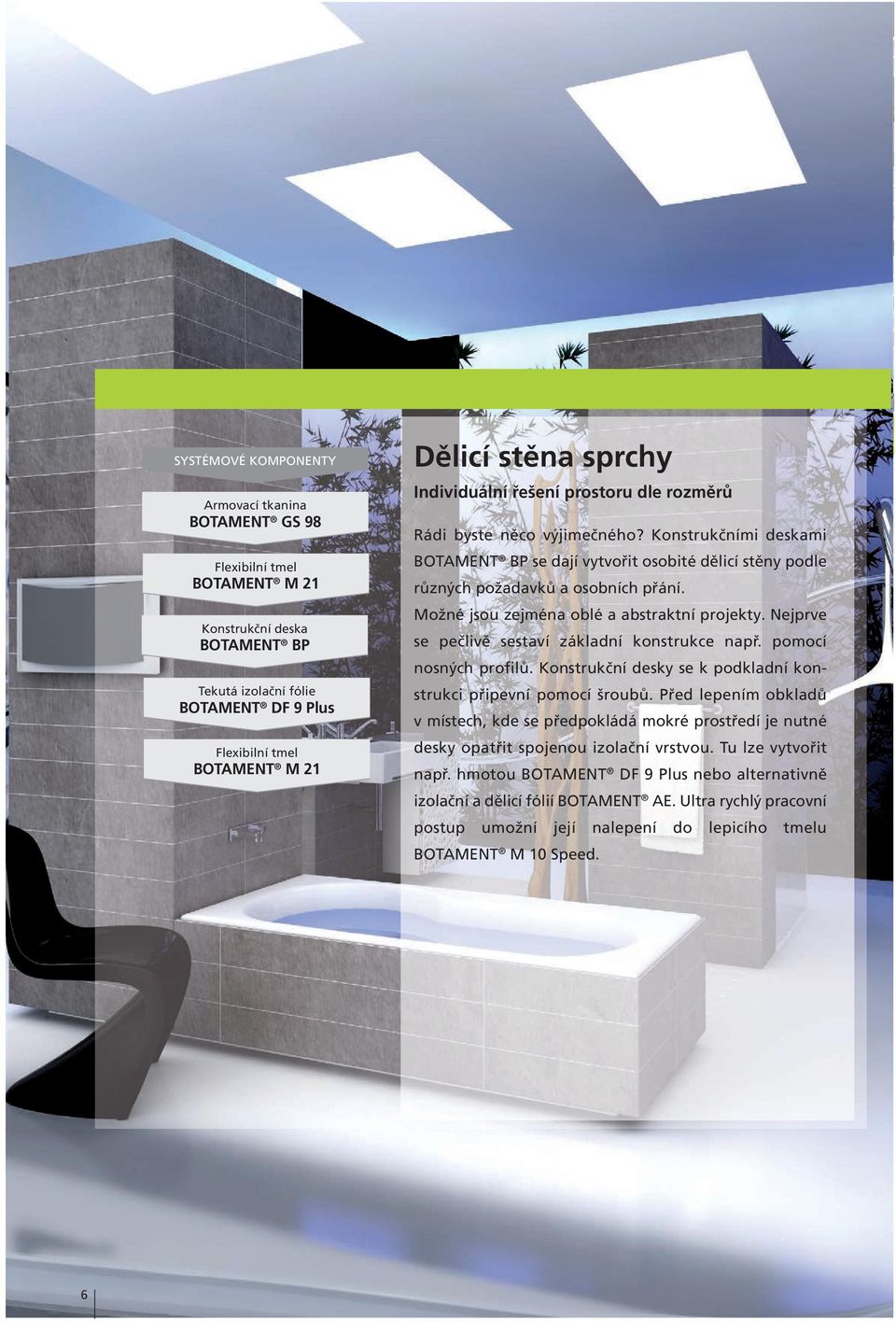

6 SYSTÉMOVÉ KOMPONENTY Armovací tkanina BOTAMENT GS 98 BOTAMENT M 21 Konstrukční deska BOTAMENT BP Tekutá izolační fólie BOTAMENT DF 9 Plus BOTAMENT M 21 Dělicí stěna sprchy Individuální řešení prostoru dle rozměrů Rádi byste něco výjimečného? Konstrukčními deskami BOTAMENT BP se dají vytvořit osobité dělicí stěny podle různých požadavků a osobních přání. Možné jsou zejména oblé a abstraktní projekty. Nejprve se pečlivě sestaví základní konstrukce např. pomocí nosných profilů. Konstrukční desky se k podkladní konstrukci připevní pomocí šroubů. Před lepením obkladů v místech, kde se předpokládá mokré prostředí je nutné desky opatřit spojenou izolační vrstvou. Tu lze vytvořit např. hmotou BOTAMENT DF 9 Plus nebo alternativně izolační a dělicí fólií BOTAMENT AE. Ultra rychlý pracovní postup umožní její nalepení do lepicího tmelu BOTAMENT M 10 Speed. 6

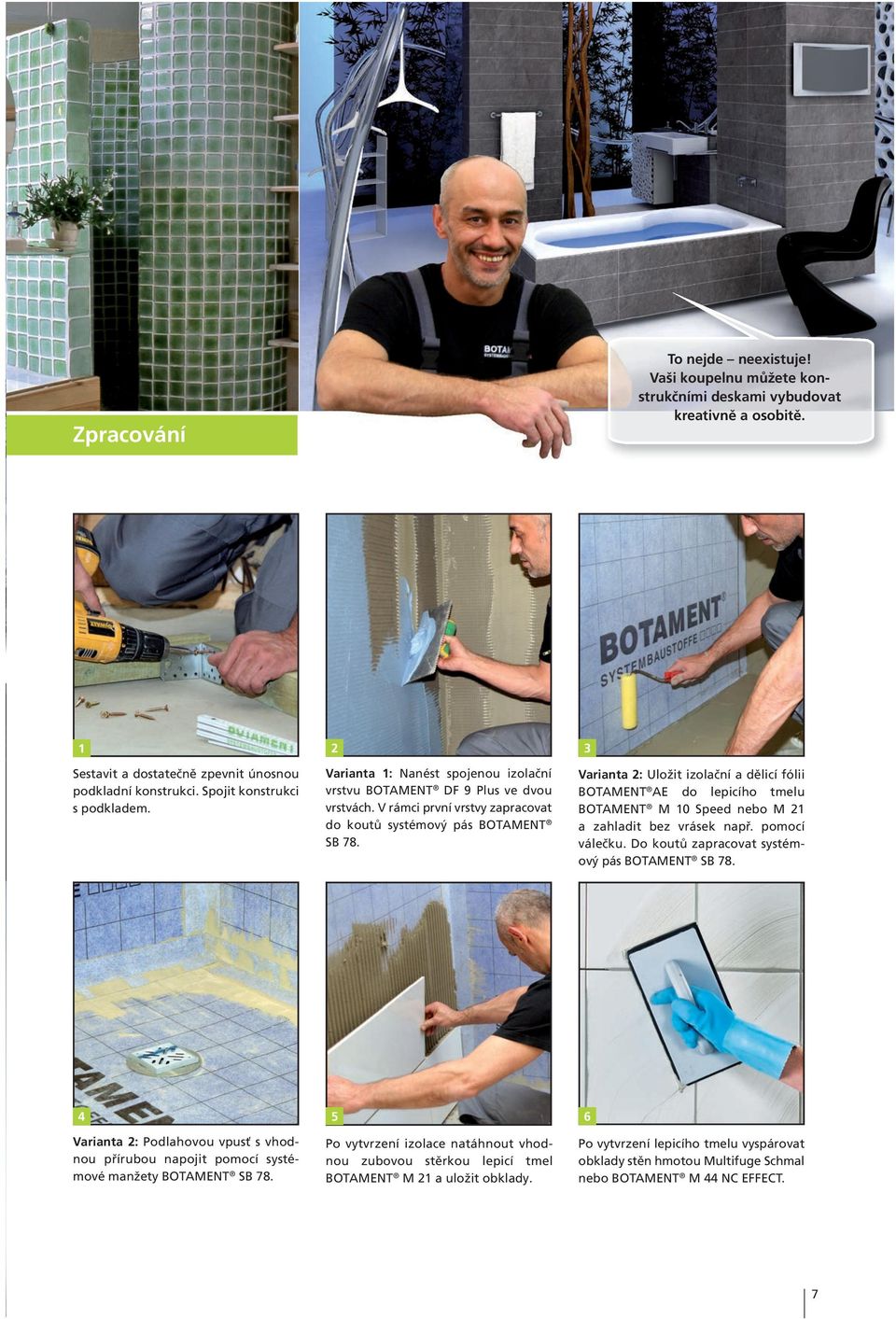

7 Zpracování To nejde neexistuje! Vaši koupelnu můžete konstrukčními deskami vybudovat kreativně a osobitě. 1 Sestavit a dostatečně zpevnit únosnou podkladní konstrukci. Spojit konstrukci s podkladem. 2 Varianta 1: Nanést spojenou izolační vrstvu BOTAMENT DF 9 Plus ve dvou vrstvách. V rámci první vrstvy zapracovat do koutů systémový pás BOTAMENT SB Varianta 2: Uložit izolační a dělicí fólii BOTAMENT AE do lepicího tmelu BOTAMENT M 10 Speed nebo M 21 a zahladit bez vrásek např. pomocí válečku. Do koutů zapracovat systémový pás BOTAMENT SB Varianta 2: Podlahovou vpusť s vhodnou přírubou napojit pomocí systémové manžety BOTAMENT SB Po vytvrzení izolace natáhnout vhodnou zubovou stěrkou lepicí tmel BOTAMENT M 21 a uložit obklady. 6 Po vytvrzení lepicího tmelu vyspárovat obklady stěn hmotou Multifuge Schmal nebo BOTAMENT M 44 NC EFFECT. 7

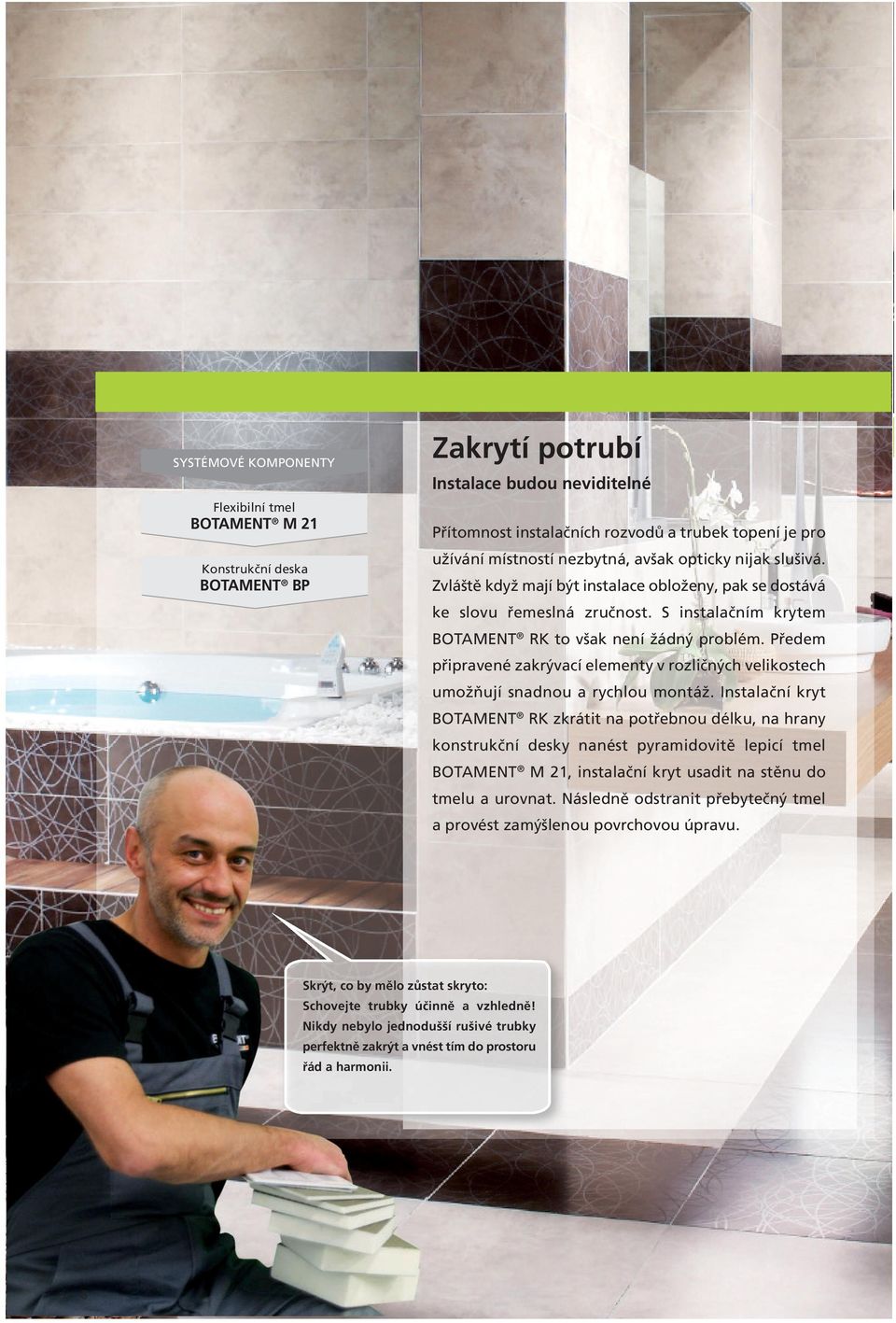

8 Bauplatte 2014 cz:layout :41 Strona 8 SYSTÉMOVÉ KOMPONENTY Zakrytí potrubí Instalace budou neviditelné BOTAMENT M 21 Konstrukční deska BOTAMENT BP Přítomnost instalačních rozvodů a trubek topení je pro užívání místností nezbytná, avšak opticky nijak slušivá. Zvláště když mají být instalace obloženy, pak se dostává ke slovu řemeslná zručnost. S instalačním krytem BOTAMENT RK to však není žádný problém. Předem připravené zakrývací elementy v rozličných velikostech umožňují snadnou a rychlou montáž. Instalační kryt BOTAMENT RK zkrátit na potřebnou délku, na hrany konstrukční desky nanést pyramidovitě lepicí tmel BOTAMENT M 21, instalační kryt usadit na stěnu do tmelu a urovnat. Následně odstranit přebytečný tmel a provést zamýšlenou povrchovou úpravu. Skrýt, co by mělo zůstat skryto: Schovejte trubky účinně a vzhledně! Nikdy nebylo jednodušší rušivé trubky perfektně zakrýt a vnést tím do prostoru řád a harmonii. 8

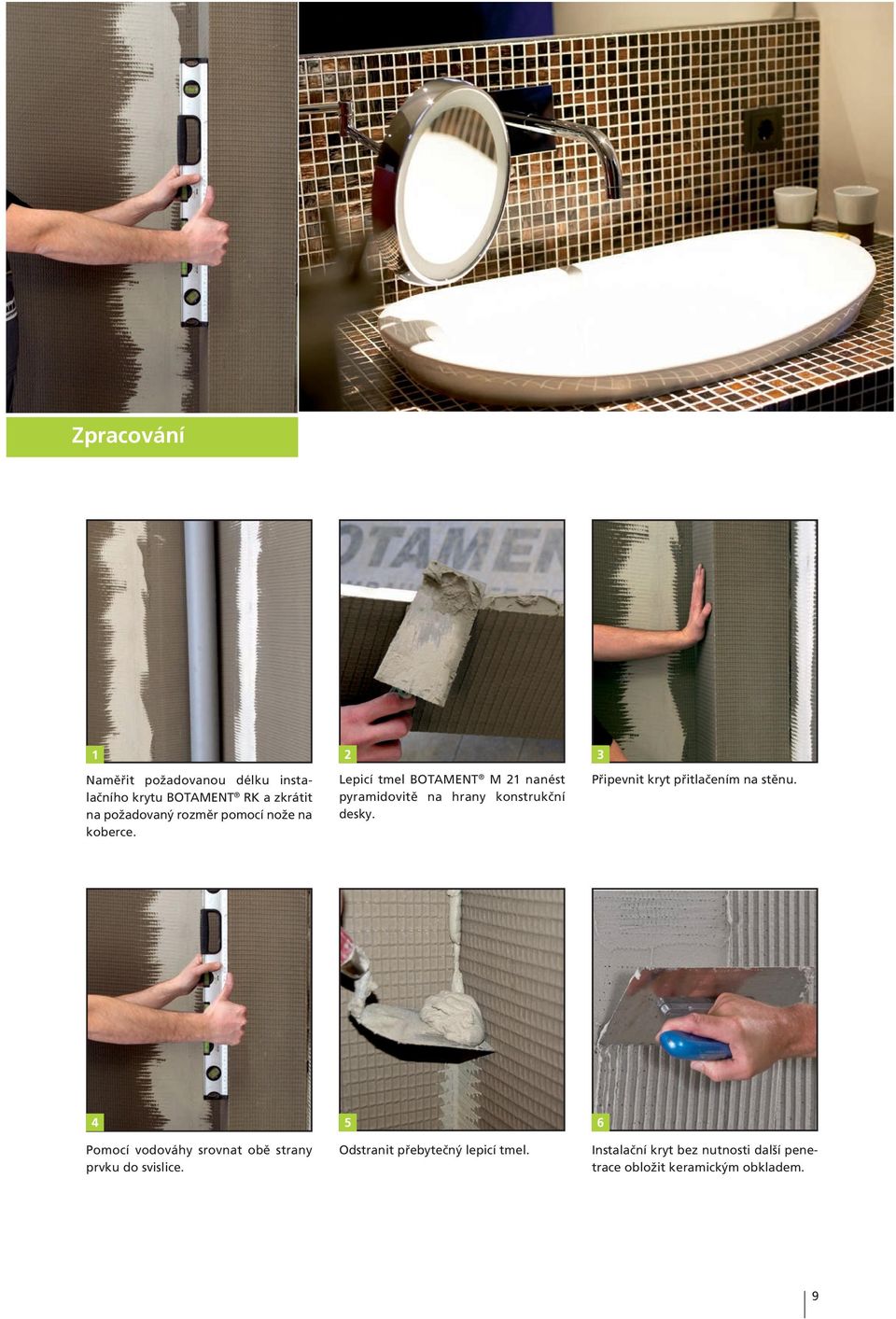

9 Zpracování 1 Naměřit požadovanou délku instalačního krytu BOTAMENT RK a zkrátit na požadovaný rozměr pomocí nože na koberce. 2 Lepicí tmel BOTAMENT M 21 nanést pyramidovitě na hrany konstrukční desky. 3 Připevnit kryt přitlačením na stěnu. 4 Pomocí vodováhy srovnat obě strany prvku do svislice. 5 Odstranit přebytečný lepicí tmel. 6 Instalační kryt bez nutnosti další penetrace obložit keramickým obkladem. 9

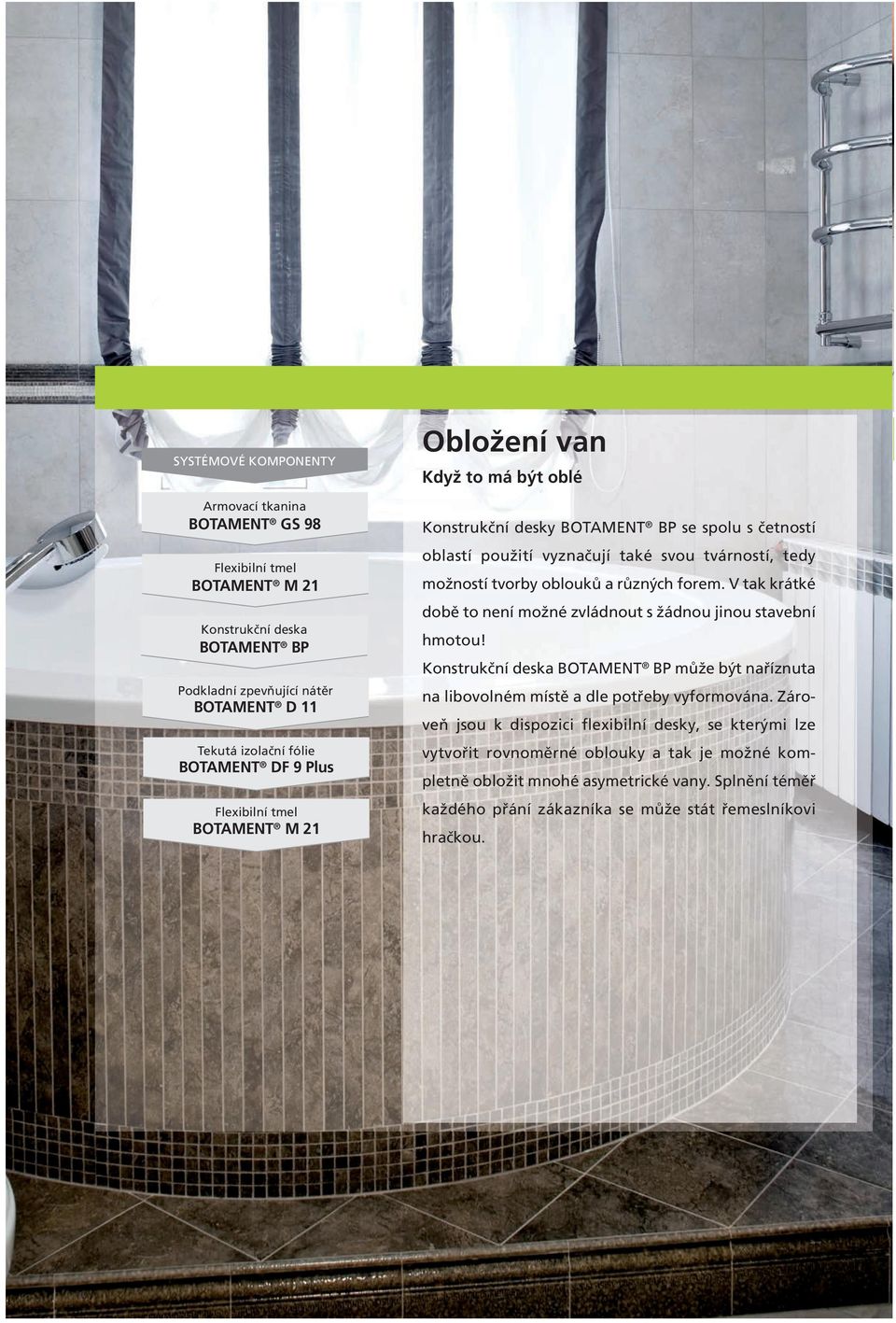

10 SYSTÉMOVÉ KOMPONENTY Armovací tkanina BOTAMENT GS 98 BOTAMENT M 21 Konstrukční deska BOTAMENT BP Podkladní zpevňující nátěr BOTAMENT D 11 Tekutá izolační fólie BOTAMENT DF 9 Plus BOTAMENT M 21 Obložení van Když to má být oblé Konstrukční desky BOTAMENT BP se spolu s četností oblastí použití vyznačují také svou tvárností, tedy možností tvorby oblouků a různých forem. V tak krátké době to není možné zvládnout s žádnou jinou stavební hmotou! Konstrukční deska BOTAMENT BP může být naříznuta na libovolném místě a dle potřeby vyformována. Zároveň jsou k dispozici flexibilní desky, se kterými lze vytvořit rovnoměrné oblouky a tak je možné kompletně obložit mnohé asymetrické vany. Splnění téměř každého přání zákazníka se může stát řemeslníkovi hračkou. 10

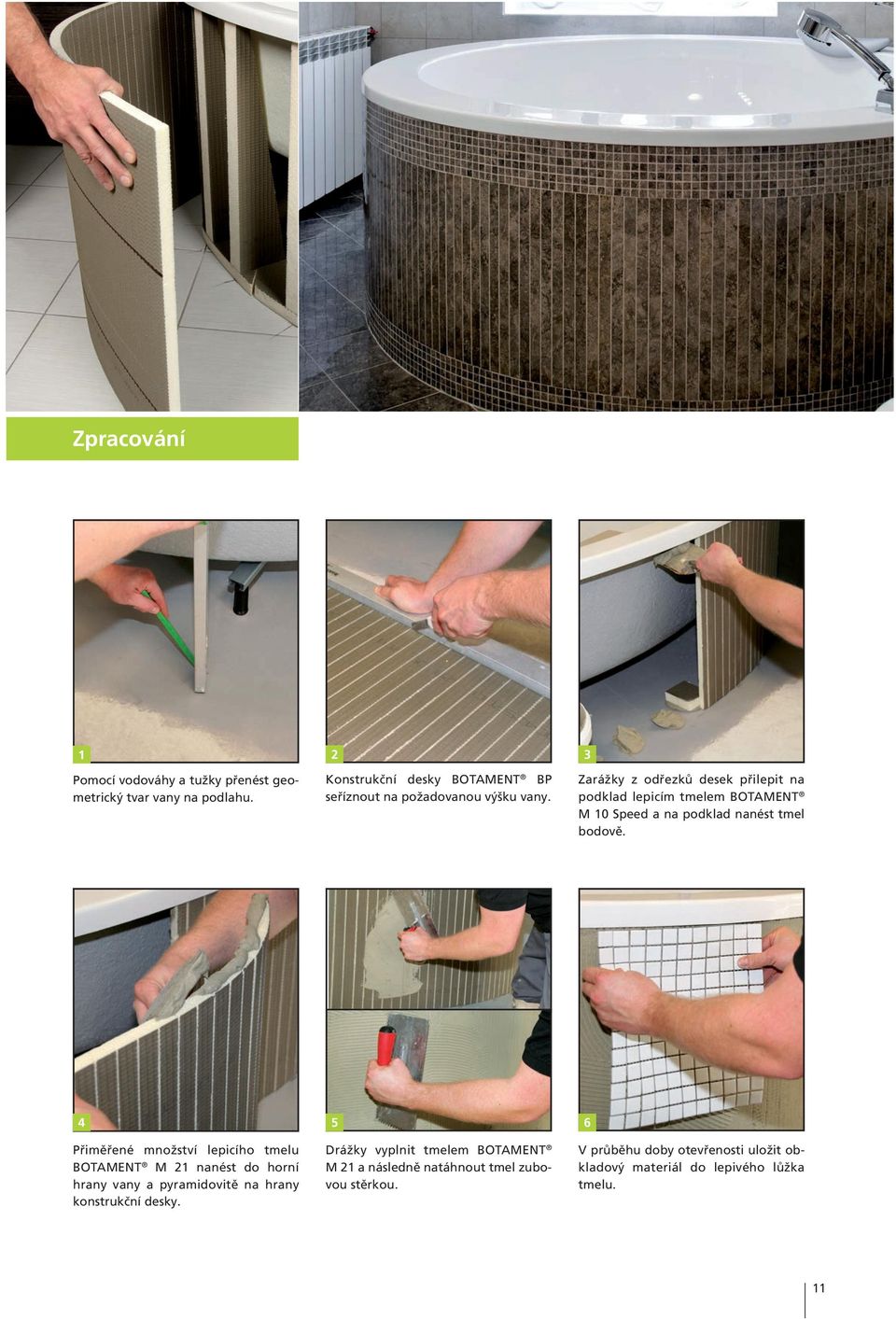

11 Zpracování 1 Pomocí vodováhy a tužky přenést geometrický tvar vany na podlahu. 2 Konstrukční desky BOTAMENT BP seříznout na požadovanou výšku vany. 3 Zarážky z odřezků desek přilepit na podklad lepicím tmelem BOTAMENT M 10 Speed a na podklad nanést tmel bodově. 4 Přiměřené množství lepicího tmelu BOTAMENT M 21 nanést do horní hrany vany a pyramidovitě na hrany konstrukční desky. 5 Drážky vyplnit tmelem BOTAMENT M 21 a následně natáhnout tmel zubovou stěrkou. 6 V průběhu doby otevřenosti uložit obkladový materiál do lepivého lůžka tmelu. 11

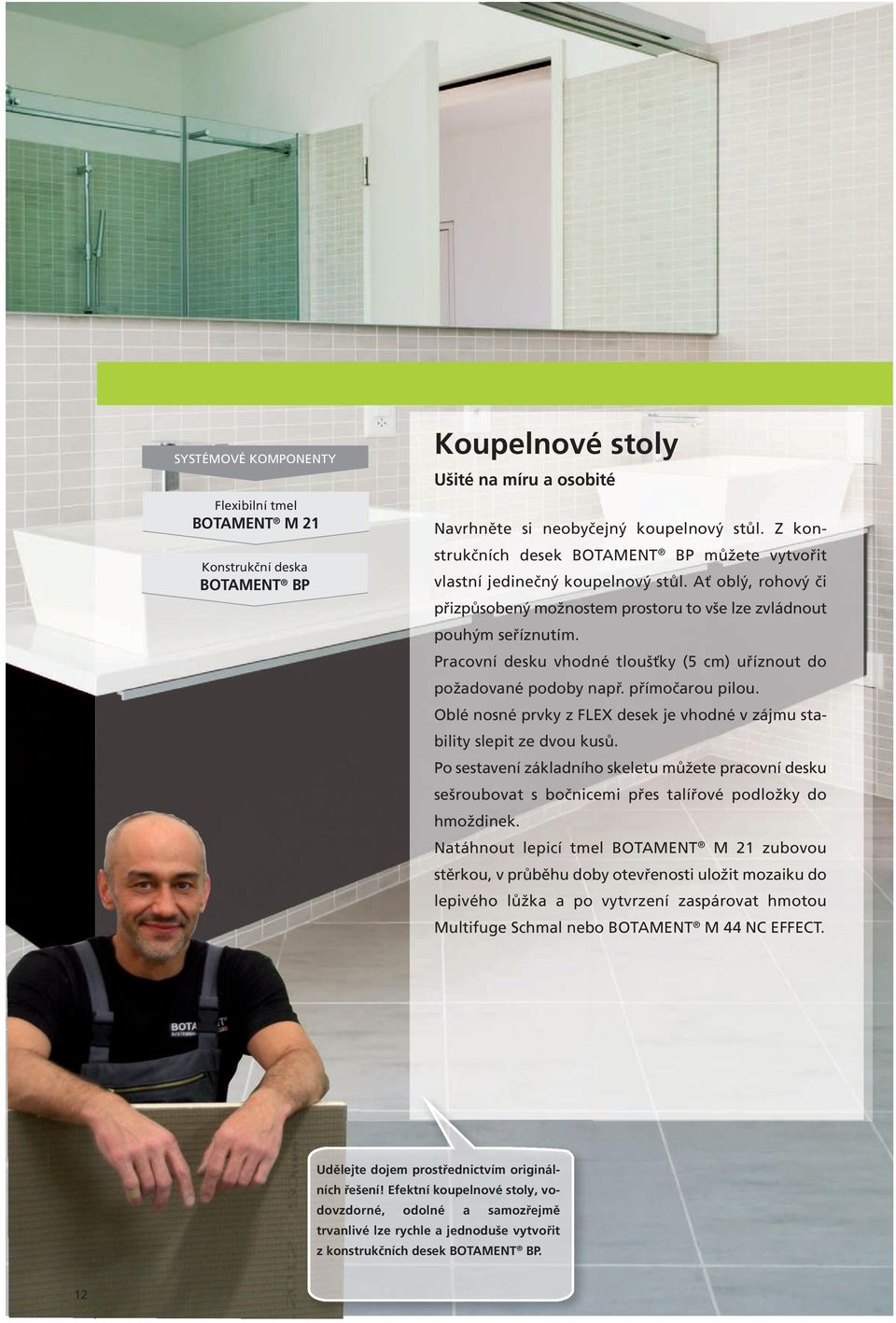

12 SYSTÉMOVÉ KOMPONENTY BOTAMENT M 21 Konstrukční deska BOTAMENT BP Koupelnové stoly Ušité na míru a osobité Navrhněte si neobyčejný koupelnový stůl. Z konstrukčních desek BOTAMENT BP můžete vytvořit vlastní jedinečný koupelnový stůl. Ať oblý, rohový či přizpůsobený možnostem prostoru to vše lze zvládnout pouhým seříznutím. Pracovní desku vhodné tloušťky (5 cm) uříznout do požadované podoby např. přímočarou pilou. Oblé nosné prvky z FLEX desek je vhodné v zájmu stability slepit ze dvou kusů. Po sestavení základního skeletu můžete pracovní desku sešroubovat s bočnicemi přes talířové podložky do hmoždinek. Natáhnout lepicí tmel BOTAMENT M 21 zubovou stěrkou, v průběhu doby otevřenosti uložit mozaiku do lepivého lůžka a po vytvrzení zaspárovat hmotou Multifuge Schmal nebo BOTAMENT M 44 NC EFFECT. Udělejte dojem prostřednictvím originálních řešení! Efektní koupelnové stoly, vodovzdorné, odolné a samozřejmě trvanlivé lze rychle a jednoduše vytvořit z konstrukčních desek BOTAMENT BP. 12

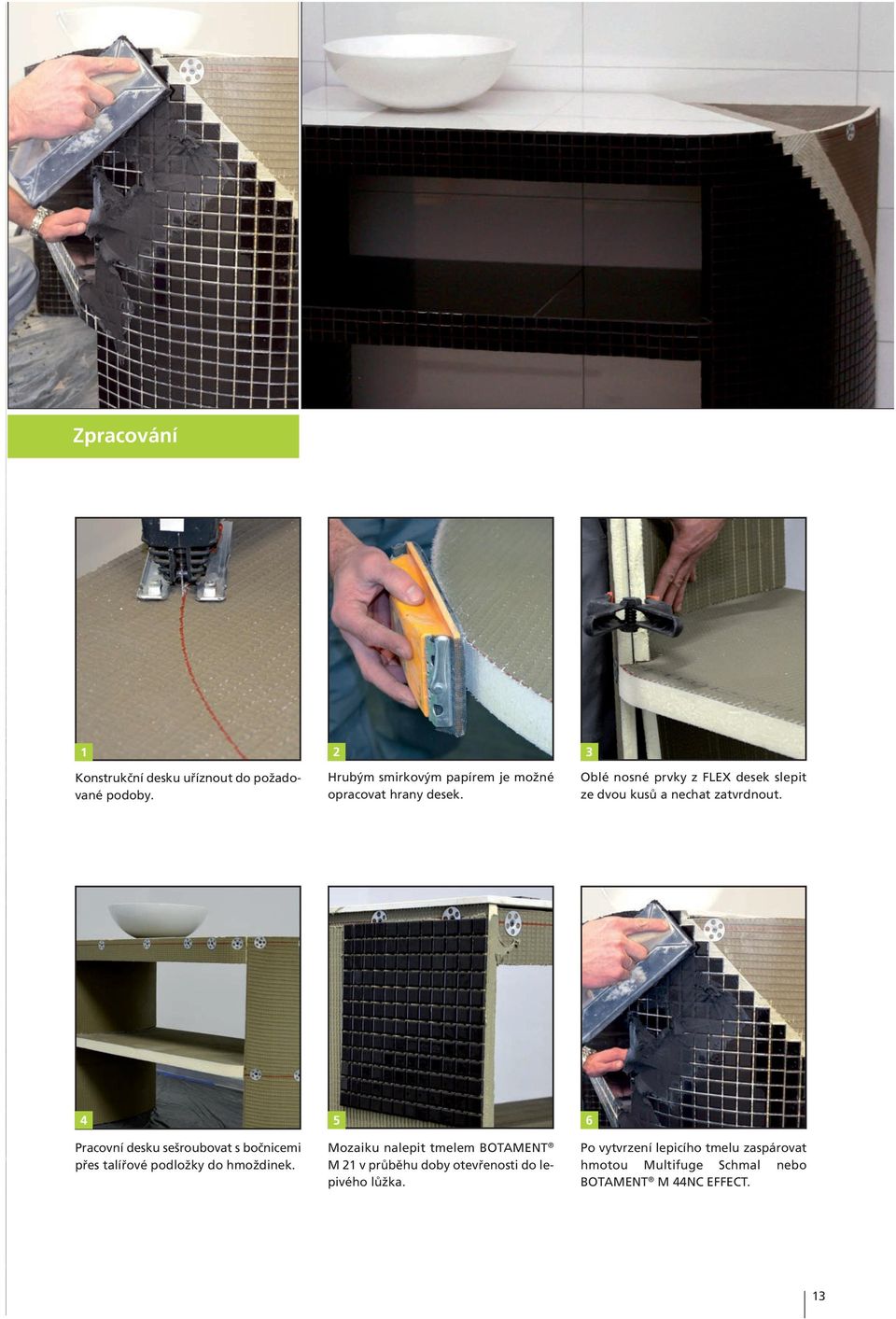

13 Zpracování 1 Konstrukční desku uříznout do požadované podoby. 2 Hrubým smirkovým papírem je možné opracovat hrany desek. 3 Oblé nosné prvky z FLEX desek slepit ze dvou kusů a nechat zatvrdnout. 4 Pracovní desku sešroubovat s bočnicemi přes talířové podložky do hmoždinek. 5 Mozaiku nalepit tmelem BOTAMENT M 21 v průběhu doby otevřenosti do lepivého lůžka. 6 Po vytvrzení lepicího tmelu zaspárovat hmotou Multifuge Schmal nebo BOTAMENT M 44NC EFFECT. 13

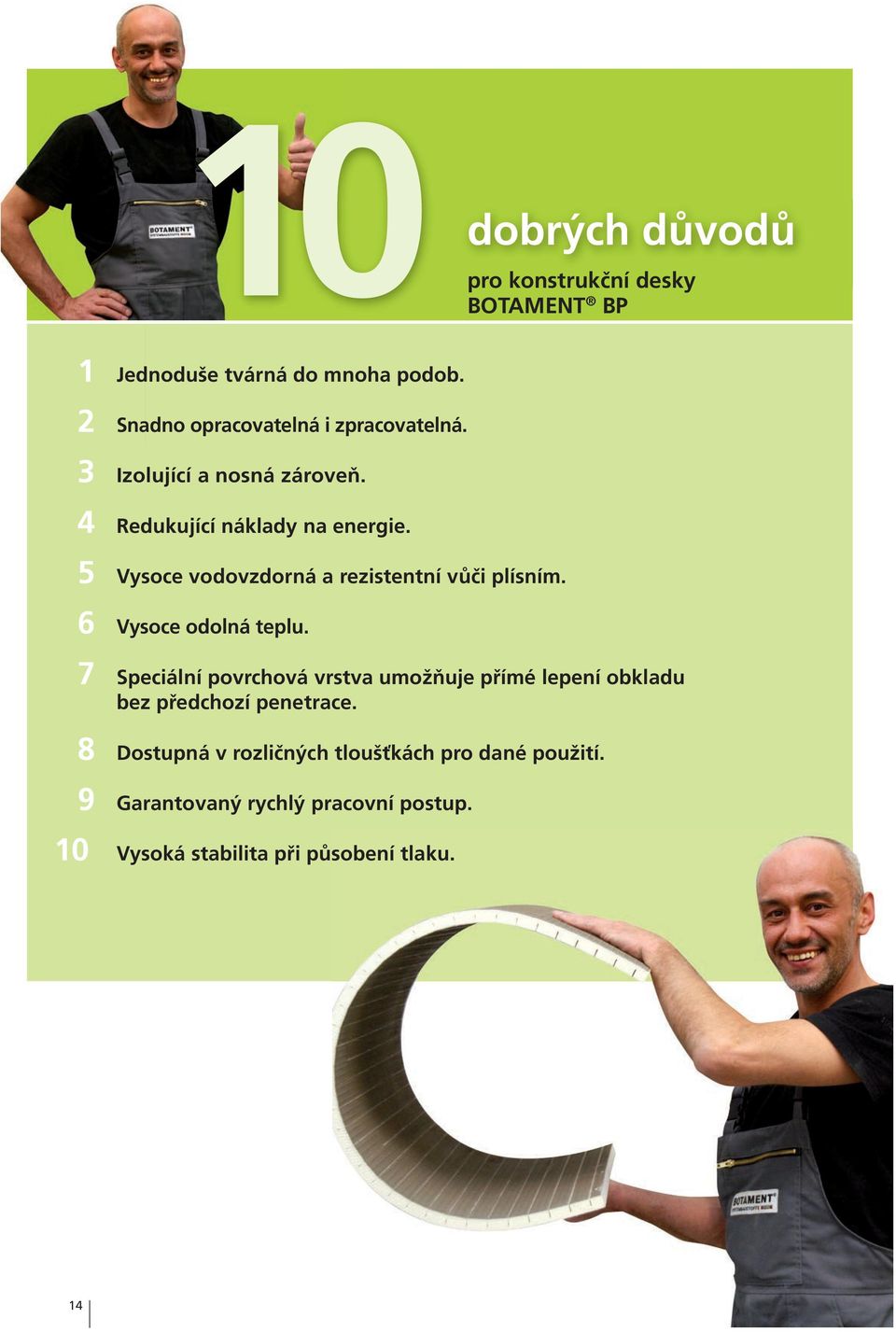

14 10 dobrých důvodů pro konstrukční desky BOTAMENT BP 1 Jednoduše tvárná do mnoha podob. 2 Snadno opracovatelná i zpracovatelná. 3 Izolující a nosná zároveň. 4 Redukující náklady na energie. 5 Vysoce vodovzdorná a rezistentní vůči plísním. 6 Vysoce odolná teplu. 7 Speciální povrchová vrstva umožňuje přímé lepení obkladu bez předchozí penetrace. 8 Dostupná v rozličných tloušťkách pro dané použití. 9 Garantovaný rychlý pracovní postup. 10 Vysoká stabilita při působení tlaku. 14

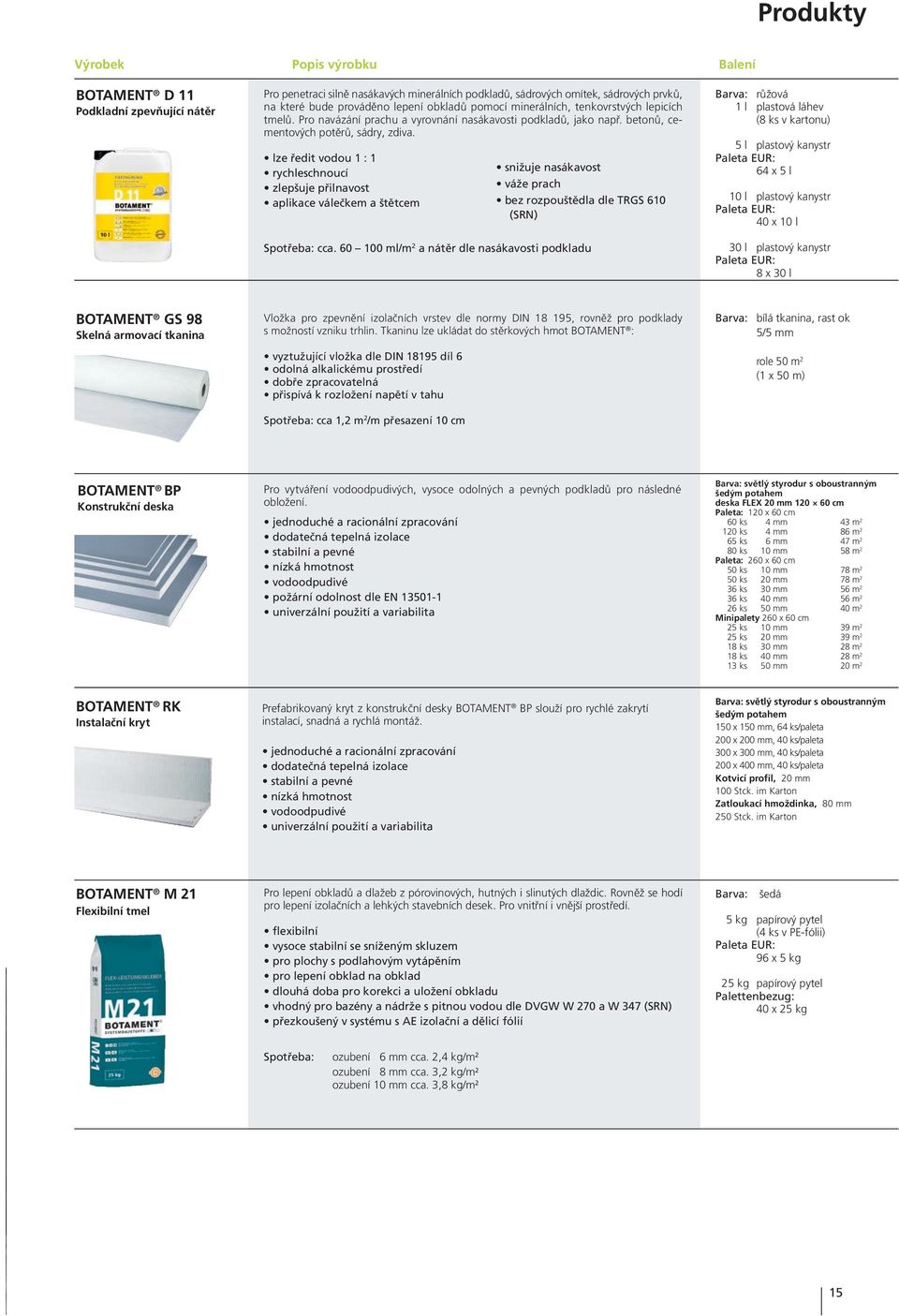

15 Produkt Produkty Übersicht Výrobek Popis výrobku Balení BOTAMENT D 11 Podkladní zpevňující nátěr Pro penetraci silně nasákavých minerálních podkladů, sádrových omítek, sádrových prvků, na které bude prováděno lepení obkladů pomocí minerálních, tenkovrstvých lepicích tmelů. Pro navázání prachu a vyrovnání nasákavosti podkladů, jako např. betonů, cementových potěrů, sádry, zdiva. lze ředit vodou 1 : 1 rychleschnoucí zlepšuje přilnavost aplikace válečkem a štětcem snižuje nasákavost váže prach bez rozpouštědla dle TRGS 610 (SRN) Spotřeba: cca ml/m 2 a nátěr dle nasákavosti podkladu Barva: růžová 1 l plastová láhev (8 ks v kartonu) 5 l plastový kanystr Paleta EUR: 64 x 5 l 10 l plastový kanystr Paleta EUR: 40 x 10 l 30 l plastový kanystr Paleta EUR: 8 x 30 l BOTAMENT GS 98 Skelná armovací tkanina Vložka pro zpevnění izolačních vrstev dle normy DIN , rovněž pro podklady s možností vzniku trhlin. Tkaninu lze ukládat do stěrkových hmot BOTAMENT : vyztužující vložka dle DIN díl 6 odolná alkalickému prostředí dobře zpracovatelná přispívá k rozložení napětí v tahu Spotřeba: cca 1,2 m 2 /m přesazení 10 cm Barva: bílá tkanina, rast ok 5/5 mm role 50 m 2 (1 x 50 m) BOTAMENT BP Konstrukční deska Pro vytváření vodoodpudivých, vysoce odolných a pevných podkladů pro následné obložení. jednoduché a racionální zpracování dodatečná tepelná izolace stabilní a pevné nízká hmotnost vodoodpudivé požární odolnost dle EN univerzální použití a variabilita Barva: světlý styrodur s oboustranným šedým potahem deska FLEX 20 mm cm Paleta: 120 x 60 cm 60 ks 4 mm 43 m ks 4 mm 86 m 2 65 ks 6 mm 47 m 2 80 ks 10 mm 58 m 2 Paleta: 260 x 60 cm 50 ks 10 mm 78 m 2 50 ks 20 mm 78 m 2 36 ks 30 mm 56 m 2 36 ks 40 mm 56 m 2 26 ks 50 mm 40 m 2 Minipalety 260 x 60 cm 25 ks 10 mm 39 m 2 25 ks 20 mm 39 m 2 18 ks 30 mm 28 m 2 18 ks 40 mm 28 m 2 13 ks 50 mm 20 m 2 BOTAMENT RK Instalační kryt Prefabrikovaný kryt z konstrukční desky BOTAMENT BP slouží pro rychlé zakrytí instalací, snadná a rychlá montáž. jednoduché a racionální zpracování dodatečná tepelná izolace stabilní a pevné nízká hmotnost vodoodpudivé univerzální použití a variabilita Barva: světlý styrodur s oboustranným šedým potahem 150 x 150 mm, 64 ks/paleta 200 x 200 mm, 40 ks/paleta 300 x 300 mm, 40 ks/paleta 200 x 400 mm, 40 ks/paleta Kotvicí profil, 20 mm 100 Stck. im Karton Zatloukací hmoždinka, 80 mm 250 Stck. im Karton BOTAMENT M 21 Pro lepení obkladů a dlažeb z pórovinových, hutných i slinutých dlaždic. Rovněž se hodí pro lepení izolačních a lehkých stavebních desek. Pro vnitřní i vnější prostředí. flexibilní vysoce stabilní se sníženým skluzem pro plochy s podlahovým vytápěním pro lepení obklad na obklad dlouhá doba pro korekci a uložení obkladu vhodný pro bazény a nádrže s pitnou vodou dle DVGW W 270 a W 347 (SRN) přezkoušený v systému s AE izolační a dělicí fólií Barva: šedá 5 kg papírový pytel (4 ks v PE-fólii) Paleta EUR: 96 x 5 kg 25 kg papírový pytel Palettenbezug: 40 x 25 kg Spotřeba: ozubení 6 mm cca. 2,4 kg/m 2 ozubení 8 mm cca. 3,2 kg/m 2 ozubení 10 mm cca. 3,8 kg/m 2 15

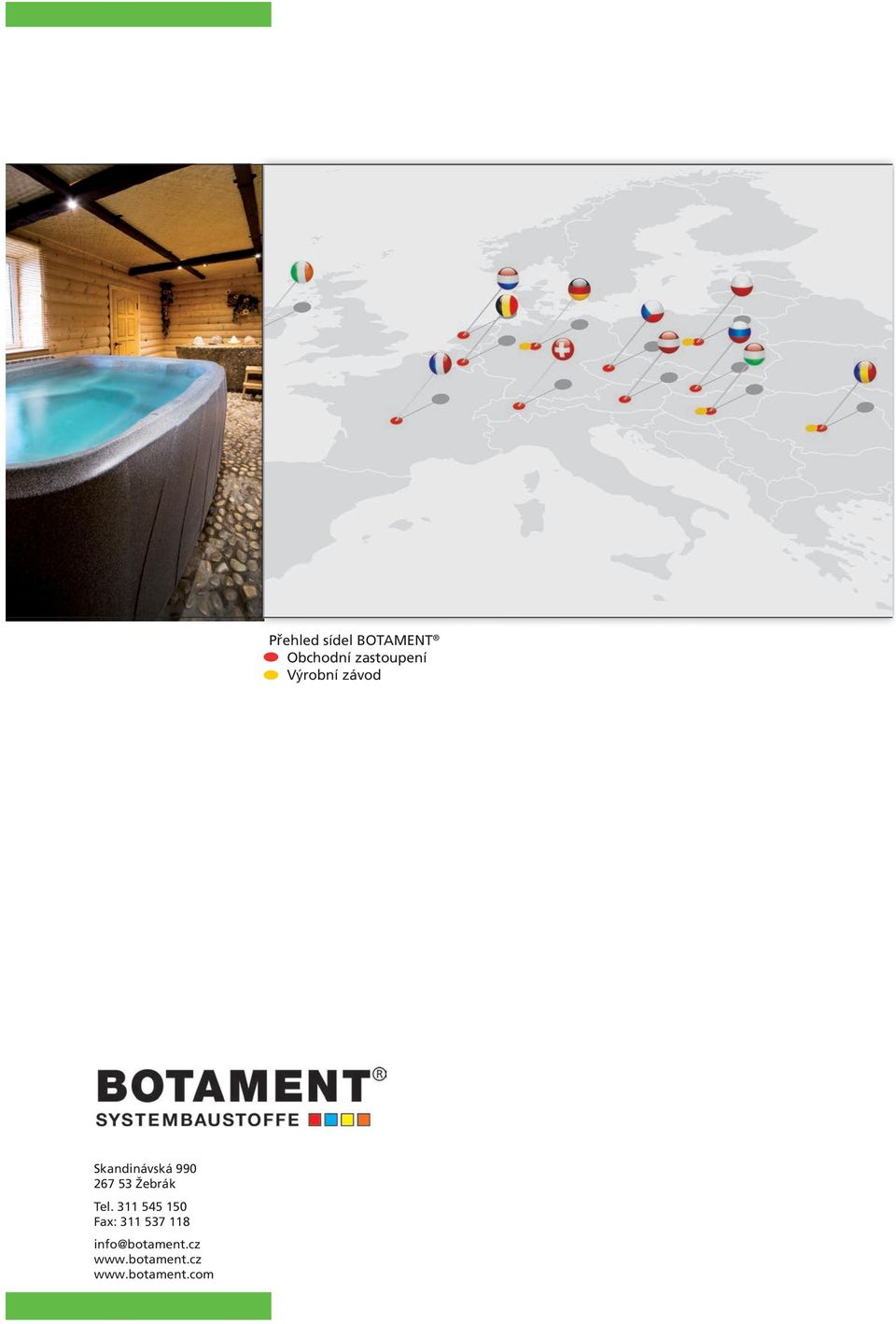

16 Přehled sídel BOTAMENT Obchodní zastoupení Výrobní závod Skandinávská Žebrák Tel Fax:
