Venkovní využití stavebních desek. Důležité informace a technické postupy

Transkript

1 Venkovní využití stavebních desek Důležité informace a technické postupy CZ

2 Produkty a systémy wedi zaručují vysokou úroveň kvality, díky čemuž už získaly řadu certifikátů v různých zemích Evropy. 2

3 Obsah Obsah Technické údaje Strana 4 Stavební deska wedi Balco Využití na podlahy Strana 6 Podklady vyžadující renovaci 7 Bitumenové podklady 8 Podklady bez spádu 10 Vnější schodiště a schody 3

4 Stavební deska wedi Balco Technické údaje Stavební deska wedi Balco Všeobecný popis výrobku Stavební deska wedi sestává z modrého jádra z extrudovaného tvrzeného pěnového polystyrénu. Tvrzená pěna je oboustranně armovaná síťkou ze skelného vlákna (s alkalivzdornou úpravou) a potažená vrstvou speciální mrazuvzdorné malty. K systému patří dále těsnící sada wedi Balco, která se používá při utěsnění spár a napojení a dále speciální penetrace Balco Combit (jen na živičné pásy). Deska se spádem Oblast použití Stavební deska wedi Balco je díky svým speciálním vlastnostem vhodná k mnohostrannému použití: Nosný materiál pro pokládku dlaždic, desek a přírodního kamene tenkovrstvým postupem Ochrana proti vlhkosti Účinná tepelná izolace Utěsnění ve spojení s povrchy z dlaždic nebo desek na stěnách a podlahách třídy zatížení BO (přímo a nepřímo zatížené venkovní plochy vystavené beztlakému působení vody). Stavební deska wedi Balco je určená jako utěsnění pro vnější použití na balkonech a terasách. Při utěsnění teras nad vytápěným obytným prostorem musí být použity těsnící materiály dle DIN Na normě odpovídající skladbu lze při použití desek wedi Balco (od 10mm) pokládat keramickou dlažbu. Valivá zátěž s vysokým bodovým zatížením není přípustná. Požadavky na podklad Všechny povrchy musí být pevné, nosné, suché, čisté a zbavené veškerých jiných nečistot. Poškozené dlaždice odstraňte a poškozená místa opravte maltou (doporučujeme wedi Balco středněvrstvou maltu expresní). Silně nasákavé minerální podklady je nutné napenetrovat (doporučujeme hloubkovou penetraci). Hladké, nenasákavé podklady (např. staré dlaždice) je také nutno natřít penetrací (doporučujeme adhezní a kontaktní penetraci). Vlastnosti výrobku Schodový díl Stavební deska wedi Balco je vodonepropustná, tepelně izolační, mrazuvzdorná, obložitelná, rychle zpracovatelná a snižuje napětí. Při použití stavební desky Balco dochází ke zlepšení tepelně technických vlastností, přičemž základem pro výpočet jednotlivého stavebního dílu je výpočtová hodnota tepelné vodivosti tvrzeného pěnového polystyrénu 0,035 W/mK dle DIN Protokoly o zkouškách a pokyny k výrobkům si můžete stáhnout na Technické vlastnosti povrchové vrstvy oboustranně nanesená speciální malta armovaná síťkou ze skelného vlákna vodotěsná pískovaná zvýšená bodová zatížitelnost odolná proti mrazu Forma dodávky a skladování Deskové zboží na paletě by měla by t bez ohledu na svou tloušťku skladována vleže. Je nutné ji chránit před přímyḿi slunečními paprsky a před vlhkostí. Bitumenové pásy musí být hladké, posypané pískem nebo břidlicí. Bitumenové podklady je nutné natřít speciální penetrací Balco Combit (max. teplota podkladu 30 C) a posypat křemičitým pískem (doporučujeme wedi křemičitý písek 0,4-0,8 mm). Dřevěné podklady nejsou vhodné pro pokládku. Podklad by měl vykazovat minimální spád 1,5%. Pokládkou spádovaných desek wedi Balco bude dodatečně dosaženo spádu povrchu 1,5%. 4

5 Technické údaje Stavební deska wedi Balco Technické údaje Technické vlastnosti surové pěny Tvrzena pěna z extrudovaneho polystyrenu bez CFC, s uzavřenou buněčnou strukturou a s přisadou branici vzplanuti. Dlouhodobé napětí v tlaku (50 let) při min. 2% deformaci EN ,08 N/mm 2 Pevnost v tlaku bez napětí při 10% deformaci EN 826 0,25 N/mm 2 Příslušný modul pružnosti EN N/mm 2 Tepelná vodivost EN ,033 W/mK Pevnost v tahu EN ,45 N/mm 2 Pevnost ve střihu EN ,2 N/mm 2 Modul pružnosti ve smyku EN N/mm 2 Objemová hmotnost EN kg/m 3 Propustnost pro vodní páru, faktor difuzního odporu (μ) EN Dlouhodobá násakovost při ponoření EN min. 1,5 Vol.-% Kapilarita 0 Lineární koeficient tepelné roztažnosti Mezní teploty použití Stupeň hořlavosti DIN 4102 Stupeň hořlavosti EN ,07 mm/mk -50 C / +75 C B1 E Jmenovitá tloušťka Hodnota tepelného odporu hodnota U v mm 1/Δ m 2 x K/W 1) W/m 2 x K 2) 10 0,229 2, ,514 1, ,371 0,649 1) Stanovení hodnoty tepelného odporu 1/Δ pro tepelnou izolaci je založeno na skupině tepelné vodivosti 035 podle DIN ) Při stanovení hodnoty U je zohledněna pouze stavební deska wedi a odpor při prostupu tepla 1/ i a 1/ a pro vnější stěny. V konkrétním případě použití je nutné zahrnout do výpočtu i přítomné zdivo a další vrstvy. 5

6 Stavební deska wedi Balco Použití na podlahy Podklady vyžadující renovaci Z renovace balkonů a teras obložených dlažbou máme často obavy, především proto, že je k dispozici jen málo spolehlivých a snadno použitelných systémů. Stavební desku wedi Balco je možné použít téměř na všechny pevné a kritické balkonové podklady a tudíž představuje ideální nosný prvek pro pokládku dlažby. Díky své speciální vrstvě nenasaje téměř žádnou vodu, navíc odbourává napětí a nevyžaduje žádnou dodatečnou dobu schnutí Nová keramická dlažba 2 Dlaždicový profil wedi Balco 3 Odtokový žlab a nátokový plech do žlabu 4 Stavební deska wedi Balco 10/20/50 mm 7 Penetrace 8 Stará keramická dlažba 9 Spádový spojovací potěr 10 Beton Systémové složky wedi: se spádem středněvrstvá malta expresní 5 Středněvrstvá malta pro stavební desku Balco Dlaždicový profil wedi Balco těsnící sada 6 Těsnící sada wedi Balco Na staré dlažbě odstraňte poškozené dlaždice a vzniklé nerovnosti vyrovnejte pomocí středněvrstvé malty wedi Balco. Podklad musí být nosný, suchý a bez uvolněných částí. Celoplošná pokládka za použití středněvrstvé malty pro stavební desku wedi Balco přímo na podklad. Pokud poklad nevykazuje minimální spád 1,5 %, doporučuje se použití desek wedi Balco se spádem. Na stavební desky doporučujeme nanést kontaktní vrstvu. Po vytvrdnutí lepidla utěsněte pomocí příslušné těsnící sady wedi Balco spoje Balco/Balco a stěna/balco. 5 6 Co je dobré vědět: Před nalepením doporučujeme nanést na spodní stranu stavební desky Balco kontaktní vrstvu. Vhodné ukončovací profily včetně příslušenství naleznete v našem výrobním programu stejně jako na internetové stránce Čisté ukončení vytvoříte pomocí balkonového ukončovacího profilu wedi Balco z ušlechtilé oceli V 4 A. Rohový prvek se zapracuje na míru přímo na místě. Následně položte požadovanou dlažbu. 6

7 Použití na podlahy Stavební deska wedi Balco Použití na podlahy Bitumenové podklady V případě bitumenových podkladů, např. na balkonech a terasách novostaveb může být vydláždění také složité, když nepracujete s propracovaným a spolehlivým systémem. Stavební deska wedi Balco a příslušné systémové komponenty nabízí i zde bezpečné a spolehlivé systémové řešení, které si vyžaduje pouze krátkou dobu montáže Nová keramická dlažba 2 Dlaždicový profil wedi Balco 3 Odtokový žlab a nátokový plech žlabu 4 Těsnící sada wedi Balco 5 Stavební deska wedi Balco 10/20/50 mm 6 Středněvrstvá malta pro 7 Speciální penetrace wedi Balco 8 Křemičitý písek 9 Svařované bitumenové pásy 10 Spádový spojovací potěr 11 Beton Systémové složky wedi: Těsnící sada pro stavební desku Balco Křemičitý písek wedi Speciální penetrace wedi Balco Středněvrstvá malta pro stavební desku Balco stavební desku Balco S ohledem na teplotu podkladu (max. 30 C ) namíchejte speciální penetraci wedi Balco pro svařované bitumenové pásy a naneste ji pomocí gumové stěrky na nosný, čistý a suchý podklad. Přímo po nanesení se na mokrý nátěr nasype křemičitý písek. Po zaschnutí penetrace před dalším zpracováním odstraňte volné částečky. Hladkou stranou obloukového hladítka natáhněte na podklad kontaktní vrstvu středněvrstvé malty wedi Balco. Následně ozubenou stranou hladítka natáhněte středněvrstvou maltu wedi Balco. 4b5 6 7 Stavební desky wedi Balco posuvnými pohyby celoplošně položte do středněvrstvé malty wedi Balco a srovnejte je. Pokud není k dispozici minimální spád, doporučujeme použít desky wedi Balco se spádem. Po zatuhnutí vrstvy lepidla utěsněte pomocí příslušné těsnící sady wedi Balco spoje Balco/Balco a stěna/balco. Čisté ukončení vytvoříte pomocí balkonového ukončovacího profilu wedi Balco z ušlechtilé oceli V 4 A. Rohový prvek se zapracuje na míru přímo na místě. Nakonec položte požadovanou dlažbu. Co je dobré vědět: Před nalepením doporučujeme nanést na spodní stranu stavební desky Balco kontaktní vrstvu. 7

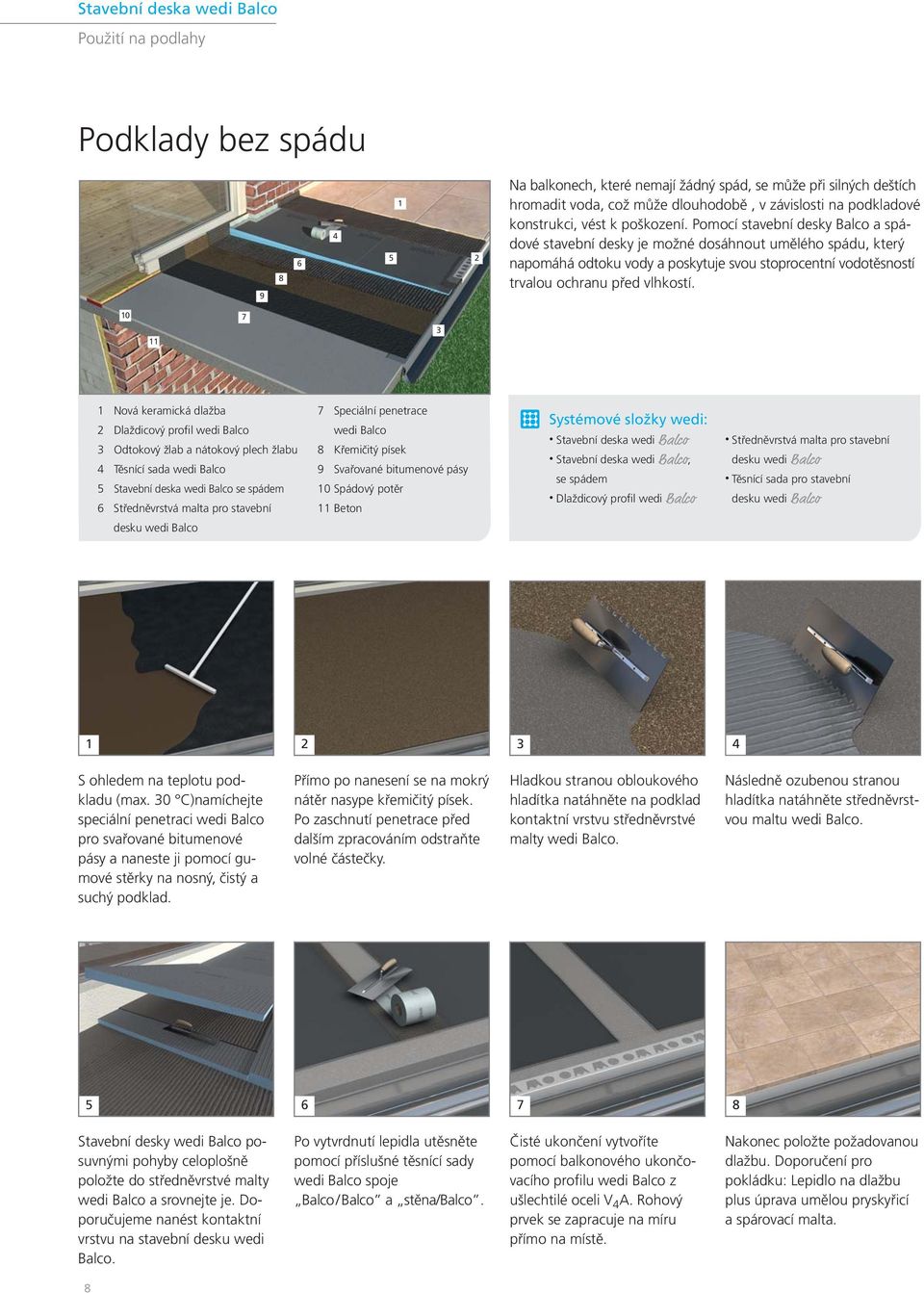

8 Stavební deska wedi Balco Použití na podlahy Podklady bez spádu Na balkonech, které nemají žádný spád, se může při silných deštích hromadit voda, což může dlouhodobě, v závislosti na podkladové konstrukci, vést k poškození. Pomocí stavební desky Balco a spádové stavební desky je možné dosáhnout umělého spádu, který napomáhá odtoku vody a poskytuje svou stoprocentní vodotěsností trvalou ochranu před vlhkostí Nová keramická dlažba 2 Dlaždicový profil wedi Balco 3 Odtokový žlab a nátokový plech žlabu 4 Těsnící sada wedi Balco 5 Stavební deska wedi Balco se spádem 6 Středněvrstvá malta pro stavební 7 Speciální penetrace wedi Balco 8 Křemičitý písek 9 Svařované bitumenové pásy 10 Spádový potěr 11 Beton Systémové složky wedi:, se spádem Dlaždicový profil wedi Balco Středněvrstvá malta pro stavební desku wedi Balco Těsnící sada pro stavební desku wedi Balco desku wedi Balco S ohledem na teplotu podkladu (max. 30 C)namíchejte speciální penetraci wedi Balco pro svařované bitumenové pásy a naneste ji pomocí gumové stěrky na nosný, čistý a suchý podklad. Přímo po nanesení se na mokrý nátěr nasype křemičitý písek. Po zaschnutí penetrace před dalším zpracováním odstraňte volné částečky. Hladkou stranou obloukového hladítka natáhněte na podklad kontaktní vrstvu středněvrstvé malty wedi Balco. Následně ozubenou stranou hladítka natáhněte středněvrstvou maltu wedi Balco. 4b Stavební desky wedi Balco posuvnými pohyby celoplošně položte do středněvrstvé malty wedi Balco a srovnejte je. Doporučujeme nanést kontaktní vrstvu na stavební desku wedi Balco. Po vytvrdnutí lepidla utěsněte pomocí příslušné těsnící sady wedi Balco spoje Balco / Balco a stěna/balco. Čisté ukončení vytvoříte pomocí balkonového ukončovacího profilu wedi Balco z ušlechtilé oceli V 4 A. Rohový prvek se zapracuje na míru přímo na místě. Nakonec položte požadovanou dlažbu. Doporučení pro pokládku: Lepidlo na dlažbu plus úprava umělou pryskyřicí a spárovací malta. 8

9 Použití na podlahy Stavební deska wedi Balco Použití na podlahy Pokyny pro balkony s hloubkou více než 2 m 0,02 m spád 1,5 % 0,038 m 0,05 m GP 20/38 GP 20/38 GP 38/50 BA 30 1,20 m 0,80 m 1,20 m 2,40 m 2,40 m 1,20 m 0,80 m 2,40 m 0,80 m 0,068 m Co je dobré vědět: Před nalepením doporučujeme nanést na spodní stranu stavební desky Balco kontaktní vrstvu. 9

10 Stavební deska wedi Balco Použití na podlahy Vnější schodiště a schody Stavební desku wedi Balco je možné použít nejen na rovné plochy, ale i na vnější schodiště a jednotlivé schody. Pomocí speciálně konstruovaného schodového dílu ve tvaru L ze stavební desky wedi Balco odpadají spoje na hranách schodů. Tím je možné pokládku provést ještě rychleji, snadněji a s menším počtem kroků. Systémové složky wedi: schodový díl Středněvrstvá malta expresní pro stavební desku Balco Balco Těsnící sada pro stavební desku wedi Balco wedi 610, lepicí a těsnicí hmota Podklad musí být nosný, suchý, bez volných částic. Výchozí situace: staré betonové schody. Pomocí pilky se schodový díl wedi Balco seřízne na správnou délku. Přímo na podklad se nanese středněvrstvá malta wedi Balco. Celoplošná pokládka wedi Balco schodového dílu. Spáry mezi stavebními deskami utěsněte pomocí lepicí a těsnící hmoty wedi 610. Na Balco schodový díl doporučujeme použít kontaktní vrstvu. 5 6 Co je dobré vědět: Před nalepením doporučujeme použít na spodní stranu stavební desky Balco kontaktní vrstvu. Doporučení k dlažbě: Min. rozměry: 10 x 10 cm Max. rozměry: 40 x 40 cm Tažená keramická dlažba Po zatvrdnutí lepidla utěsněte všechny spáry a přechody pomocí těsnící sady wedi Balco. Následně položte požadovanou dlažbu. Doporučení pro pokládku dlažby: Lepidlo na dlažbu plus úprava umělou pryskyřicí a spárovací malta. 10

11 11 Použití na podlahy
