1 Austrotherm UNI-deska Univerzální deska pro vlhké prostory: Vodûodolná konstrukãní deska OkamÏitá moïnost obkladu bez nutn ch pfiestávek Jednoduché zpracování Vysoká nosnost a stabilita austrotherm.cz

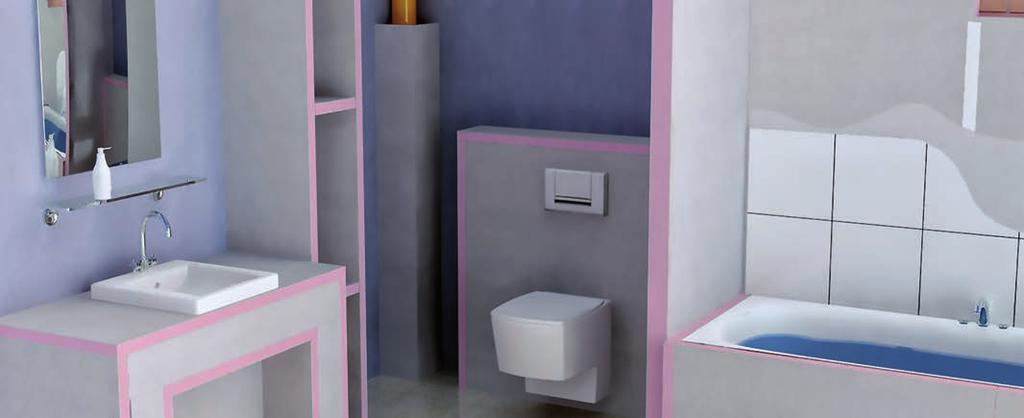

2 Austrotherm UNI-deska Univerzálně použitelná Austrotherm UNI-deska je ideální nosný prvek z extrudovaného polystyrenu oboustranně potažená cementovou stěrkou a sklotextilní síťovinou. UNI-deska je voděodolná, s vynikajícími tepelněizolačními vlastnostmi, stabilní, zvláště vhodná jako podklad pro pokládku dlažby tenkovrstvým způsobem. Oblasti použití: Pro každou tloušťku desky existuje speciální oblast použití. Desky o tloušťce 6 až 20 mm jsou používány jako podklad při zpracování keramických obkladů a desek tenkovrstvým způsobem. Se silnějšími deskami od 30 do 120 mm se dají rychle řešit i konstrukčně problematická místa. Austrotherm UNI-deska se hodí k obložení stěn i podlah jak v suchých, tak vlhkých prostorech, a to v interiéru i exteriéru v návaznosti na izolaci. Kompletní systém: S vhodným příslušenstvím je různorodé využití UNI-desek takřka nekonečné. Těsnicí pásky, těsnicí manžety stejně jako sklotextilní síťoviny, které jsou schváleny k příslušnému účelu použití, vytvářejí s UNI-deskami o tloušťce 4, 6, 10, 12,5, 20, 30, 40, 50, 60, 70, 80, 100 a 120 mm a o rozměrech 600 x 2600, respektive 600 x 1300 mm kompletní systém. Prefabrikované prvky jsou k dispozici jako zákryt potrubí, dělicí stěny nebo např. sprchovací vany, a to v tloušťkách až 120 mm. Austrotherm UNI-deska Tloušťka v mm Použití 4*, 6*, 10* Jako vyrovnávací deska např. u koupelen obložených do střední výšky. Staré dlaždice mají často tloušťku 4 6 mm. Použití UNI-desky umožní nové obložení na stěnách až do stropu místnosti, aniž by bylo nutné starý obklad odstranit. Pokud byl původní obklad zhotoven do dříve běžného silného lože, je vhodné použít 10mm desku. 12,5 Lze používat mimo jiné jako spojovací desku u sádrokartonových desek ve vlhkých a mokrých prostorech. 20, 30, 40, 50 Pro konstrukční řešení řešeních všeho druhu, např. obklady, nábytek v koupelnách jako umyvadla zabudovaná do stolu, police, předsazená instalace atd. 60, 70, 80 Pro konstrukční řešení všeho druhu, obzvláště pokud je vyžadována vyšší stabilita např. pro nábytek v koupelnách, u schodů. 100, 120 Pro konstrukční řešení všeho druhu, je-li požadována vyšší stabilita např. na balkónech, pokud tvoří desky samostatně stojící dělicí stěny apod. * Rozměry: 1300 x 600 mm, formát u tloušťky 10 a více mm: 2600 x 600 mm strana 2

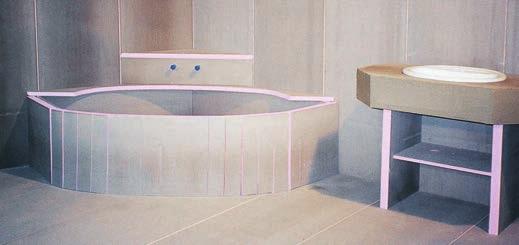

3 Nosná deska pro keramický obklad Jednoduše, rychle a čistě Možnosti využití UNI-desek jsou nepřeberné. Díky jejich snadné zpracovatelnosti lze lehce splnit i ta nejrůznorodější přání stavebníka. UNI-desky lze využít jak při rekonstrukcích tak na novostavbách. Výhody UNI-desek: Maximální odolnost vůči vlhkosti Mnohostrannost použití Vynikající přilnavost lepidel Snadný přířez Nízká hmotnost Vysoká tepelná izolace Přesně odpovídající rozměry Maximální rovnost Mrazuvzdornost Vysoká pevnost v tlaku Minimální hořlavost Efektně vytvořená umyvadla zabudovaná do stolu lze vyrobit stejně snadno jako obklady u van. Použití: Utěsnění, izolace Obklad stěn a podlah v suchých i mokrých prostorech Obklad stěn a podlah při rekonstrukcích i na novostavbách Vytváření konstrukcí, jako jsou např. umyvadla zabudovaná do stolu, police, schody, jímky na vodu, odkládací prostory, kulaté profily obkladů Při vytváření dělicích stěn jako např. u sprch a toalet ad. Zákryt odpadních trubek Překrytí dřevěné konstrukce podlah a soklů Dělicí prvky pro stavbu sprchových koutů poskytují optimální podklad pro keramické obklady. strana 3

4 Austrotherm UNI-deska Vytváření dělicích stěn Při vytváření dělicích stěn a přípravě obkladu u van a dalších lze jako montážní prvky nejlépe využít kotvicí úhelníky Murexin. Přišroubujeme nebo přibijeme je na stěnu či na podlahu. Posléze ukotvíme konstrukční UNI-desku do úhelníku, tak dosáhneme její okamžité upevnění. V mokrých prostorech je vhodné utěsnit vnitřní okraje stěny a podlahy pomocí těsnicí pásky a těsnicí manžety. Spoje a zákryty Veškeré spoje, vnitřní rohy, napojení na stěnu stejně jako na strop či podlahu lze elasticky realizovat pomocí silikonu. Podobně by měly být silikonem přilepeny všechny podélné spoje i spoje na šířku. U takových realizací doporučujeme použít silikonové těsnění. V běžně využívaných prostorech je nezbytné všechny podélné spoje i spoje na šířku polepit sklotextilní páskou o šířce 10 cm. Proužek vložíme do lepidla na dlažbu a posléze upravíme stěrkou. V bezprostředně mokrých prostorech, jako jsou např. sprcha a všechna místa, kde se vyskytuje tekoucí nebo stojící voda, musí být namísto proužků sklotextilní tkaniny umístěna na vnitřní okraje stěny a podlahy těsnicí páska. Při upevňování těsnicí pásky postupujte podle postupu dle obrázků vpravo. Další zpracování Po zatvrdnutí lepidla na bázi cementu, tj. po zhruba 12 hodinách (pokud je k polepení použito rychle tvrdnoucí lepidlo na bázi cementu, pak již po cca 3 hodinách) lze nanášet keramický obklad ve formě dlažby, desek nebo mozaiky. Kotvicí úhelník Murexin snadno přišroubujeme. Na desku lze rychle namontovat spojovací úhelník Murexin. Na styk desek nalepíme sklotextilní pásku. Na něj připevníme UNI-desku, čímž vytvoříme pravý úhel. Následně lze připojit k desce další desku. Na závěr umístíme těsnicí pásku, zatřeme stěrkou dohladka podle stěny a podklad je připraven! strana 4

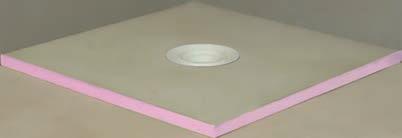

5 Jedna deska pro všechna užití Jednoduché zpracování Austrotherm UNI-desek Pomocí pily nebo nožem UNI-desky rychle a snadno přiřezáme. Pilou vyřízneme např. kulaté výřezy v požadované podobě. Rychle tuhnoucí konstrukční lepidlo nanášíme v bodech jako kaňky na zadní stěnu desek. Lepidlo drží perfektně na potěru i betonu. U nenosných podkladů je nutné navíc provést ještě ukotvení hmoždinkami. Austrotherm UNI-desky - profil L / U Šetří náklady i čas L-profil U-profil Konstrukční UNI-desky ve formě rohových krytů s profily L a U tvoří prefabrikované prvky až do výšky místnosti. Výrazně usnadňují jinak nákladné i časově náročné vytváření kolmého a vodorovného zákrytu trubek. Náročné zdění a omítání nebo zakrývání spodní konstrukce už patří minulosti. Profily L a U si lze přiříznout pilkou a namontovat je v průběhu obkládacích prací. Prefabrikované prvky do výše místnosti Jednoduché mechanické upevnění pomocí rohového úhelníku Hotový podklad pod dlažbu či obklad Využití UNI-desek pro vany Obkladové prvky přesně na míru Praktická noha vyrobená z tvrdého plastu. Lze ji snadno a přesně nastavit pomocí šroubováku 17 na požadovanou výšku (zhruba až do výše 10 cm). Austrotherm UNI-deska vanový prvek představuje řešení v odpovídající velikosti na podélný či šířkový obklad standardních van. Pomocí vkomponované výškově nastavitelné kotvicí nohy je možné snadno vyrovnat nerovnosti. Jednoduché mechanické upevnění pomocí rohového úhelníku Hotový podklad pod dlaždice Obkladové prvky na míru na běžně dostupné vany Využití UNI-desek pro sprchy Systémové řešení pro sprchové vaničky ve stejné výšce jako okolní podlaha Hotový bezbariérový sprchový prvek s odpovídajícím sklonem a s integrovaným odtokem, který je možné nastavit jak vertikálně, tak horizontálně. Široké možnosti utváření, snadné zpracování a nejvyšší bezpečnost. Izolační deska Austrotherm XPS s vodoodpudivým povrchem, oboustranně vyztužená sklotextilní síťovinou a s integrovaným kolmým či vodorovným odtokem. Pevnost v tlaku: 130 kn/m2 Součinitel tepelné vodivosti: λd = 0,035 W(mK) Vestavba vhodná do vlhkých prostor jako jsou sportovní zařízení, hřiště, plavecké bazény, zařízení pro nemocné, potřebné či postižené. strana 5

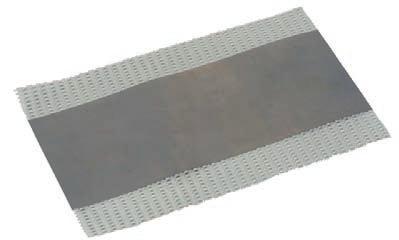

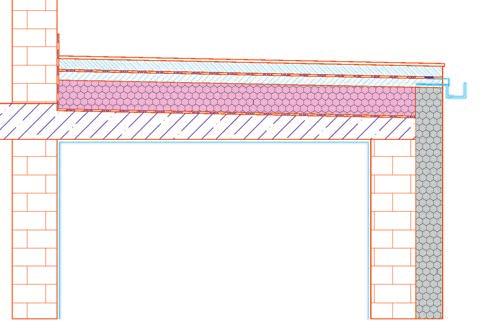

6 Příslušenství Austrotherm UNI-desek Pro perfektní zpracování ve vlhkých prostorech Těsnicí páska Austrotherm izolace na spoji desek ve vlhkých prostorech Těsnicí páska Austrotherm je těsnicí vyztužovací tkanina sloužící k bezpečnému utěsnění na spoji UNI-desek, a to na hraně mezi podlahou a stěnou nebo kdekoli ve vlhkých prostorech. Těsnicí manžeta Austrotherm Speciální formát těsnicích pásek k bezpečnému utěsnění průchozích otvorů trubek ve vlhkých prostorech. Sklotextilní síťovina Austrotherm K nanášení stěrky na spoje, snadné zpracování pomocí lepidla na dlaždice, a to v rámci jednoho pracovního postupu při navazujícím vydláždění. Konstrukce terasy princip teplé střechy S Austrotherm UNI-deskami je práce skvělá Konstrukce terasy s deskami Austrotherm podle principu teplé střechy se hodí na terasy, které se nacházejí nad obytnými prostory. Doporučený obkladový materiál Detail: Konstrukce terasy s okrajem pro konstrukci terasy: Sklon 2 cm/m Mrazuvzdorná dlažba lepená pomocí flexibilního lepidla na bázi cementu Drenážní beton (jednozrnný beton) 6 cm Utěsnění pomocí těsnicí fólie včetně vysokého tahu Podklad pod podlahovou krytinu 5 cm Austrotherm UNI-deska 100 mm Parozábrana (např. na bázi epoxidových pryskyřic) Železobetonová deska se sklonem 2 % Vnitřní omítka 1,5 cm Tažené dlaždice s nízkou nasákavostí E < 3 % podle DIN-EN 121 Ražené dlaždice a desky s nízkou nasákavostí E < 3 % podle DIN 176 (mrazuvzdornost podle DIN EN ISO ) Klinkrová dlažba Dlažba z kamene a betonu Vhodnější jsou pro tyto účely obklady ve světlých barvách, aby se zabránilo extrémnímu zahřívání z důvodu slunečního záření. Obklad Podlaha Austrotherm EPS T 650-PLUS Austrotherm EPS W 20-PLUS Kanálek před balkonovými dveřmi s odtokem. Sklon 2 cm/m Mrazuvzdorná dlažba lepená pomocí flexibilního lepidla na bázi cementu Drenážní beton (jednozrnný beton) 6 cm Utěsnění pomocí těsnicí fólie včetně vysokého tahu Austrotherm UNI-deska 120 mm Parozábrana (např. na bázi epoxidových pryskyřic) Železobetonová deska se sklonem 2 %/lfm Vnitřní omítka 1,5 cm Detail: Konstrukce terasy s napojením balkonových dveří strana 6

7 Austrotherm UNI-deska Technické údaje Austrotherm UNI-deska Rozměry (v mm) Tloušťka (v mm) Balení jednotky UNI-deska 4 2,3 kg/m x ks/pal. UNI-deska 6 2,4 kg/m x ks/pal. UNI-deska 10 2,5 kg/m x ks/pal. UNI-deska 10 2,5 kg/m x ks/pal. UNI-deska 12,5 2,6 kg/m x ,5 90 ks/pal. UNI-deska 20 2,8 kg/m x ks/pal. UNI-deska 30 3,2 kg/m x ks/pal. UNI-deska 40 3,5 kg/m x ks/pal. UNI-deska 50 3,8 kg/m x ks/pal. UNI-deska 60 4,1 kg/m x ks/pal. UNI-deska 70 4,4 kg/m x ks/pal. UNI-deska 80 4,8 kg/m x ks/pal. UNI-deska 100 5,4 kg/m x ks/pal. UNI-deska 120 6,1 kg/m x ks/pal. Austrotherm UNI-deska profil L Rozměry (v mm) Tloušťka (v mm) Balení jednotky L-kryt na trubky 15/ x 150/ ks/pal. L-kryt na trubky 20/ x 200/ ks/pal. L-kryt na trubky 30/ x 300/ ks/pal. L-kryt na trubky 40/ x 400/ ks/pal. Austrotherm UNI-deska profil U Rozměry (v mm) Tloušťka (v mm) Balení jednotky U-kryt na trubky 20/20/ x 200/200/ ks/pal. U-kryt na trubky 20/40/ x 200/400/ ks/pal. U-kryt na trubky 30/60/ x 300/600/ ks/pal. Austrotherm UNI-deska vanový prvek Rozměry (v mm) Tloušťka (v mm) Balení jednotky Čelní část 730 (vč. 1 stavěcí nohy) 730 x ks/pal. Podélná část 1770 (vč. 2 stavěcích nohou) 1770 x ks/pal. Podélná část 2100 (vč. 2 stavěcích nohou) 2100 x ks/pal. Technické vlastnosti extrudovaného polystyrenu (střední hodnoty): Pevnost v tlaku: 200 kpa Součinitel tepelné vodivosti: λ d 20 60: 0,033 W/mK : 0,036 W/mk Faktor difúzního odporu: μ Kapilární nasákavost: žádná Mezní teplota použití: 70 C Reakce na oheň: podle normy EN 13164: E Skladování: Všechny konstrukční Austrotherm UNI-desky se musí skladovat naplocho uložené a v suchu. Žádná deska Austrotherm UNI-deska nesmí přijít do styku s látkami obsahujícími rozpouštědla. Upozornění: Údaje v tomto materiálu by měly být nezávazně konzultovány podle aktuálního stavu techniky. Je třeba respektovat všechna případná ochranná práva. Žádné právní závazky z tohoto materiálu nevyplývají. Základní materiál je Austrotherm XPS TOP s kvalitními ekologickými vlastnostmi, neboť jeho hlavní součástí je vzduch. strana 7

8 Zastoupení Austrotherm Dämmstoffe GmbH pro Českou republiku Ing. Luděk Petřík reprezentant pro prodej výrobků Austrotherm tel.: Technické změny a opravy jsou vyhrazeny 07/2017
