1 NADSTŘEŠNÍ SOLÁRNÍ KOLEKTORY BRAMAC - MONTÁŽNÍ NÁVOD BSK nadstřešní vertikální, horizontální Platí pro instalaci na území ČR Člen MONIER GROUP

2 Obsah Důležitá upozornění 3 Technická data 4 Tlaková ztráta kolektoru 4 BSK nadstřešní vertikální 5 BSK nadstřešní horizontální 6 Montáž Stanovení polohy podpěrných bodů 6 2. Montáž držáků pro nadstřešní kolektory 7 3. Montáž nosné hliníkové konstrukce 9 - Paralelní montáž 11 - Zdvih Zdvih Upevnění kolektoru 14 Prostup potrubí přes střešní plášť 15 Všeobecné upozornění Veškeré údaje a instrukce v tomto návodě se vztahují na stav vývoje z května Neustálým vývojem produktu může dojít k nepatrným změnám v technickém provedení. Kolektor je zabalen v ochranné fólii a je nutné, aby byl uskladněn v suchém prostředí. Pozor! Kolektory nejsou pochůzné! Při montáži využívejte prosím neustále montážní návod. Dbejte bezpečnostních pravidel a předpisů na střeše! 2

3 Důležitá upozornění Ve vodorovné poloze nebo sklonu menším než 15 se musí kolektor při skladování a dopravě chránit před deštěm. Jinak by mohlo dojít k poškození kolektoru. Ochrana před bleskem Solární kolektory, stejně jako hliníková nosná konstrukce, musí být napojeny na hromosvodový systém. Připojení na hromosvodový systém musí provést autorizovaná fi rma v souladu s platnými předpisy vč. provedení revize. Proplachování a plnění Osazené solární kolektory nelze úplně vypustit. Proto musí být proplachování solárního okruhu prováděno nemrznoucí směsí, v žádném případě nesmí být prováděno vodou! Nemrznoucí směs (teplonosné medium) musí být přizpůsobena místním klimatickým podmínkám. Doporučené množství glykolu v nemrznoucí směsi je 40 %. Množství glykolu v nemrznoucí směsi však nesmí klesnout pod 35 %. Doporučená hodnota ph nemrznoucí směsi je 8, hodnota ph nesmí klesnout pod 6,5! Statika Před montáží kolektorů na střešní konstrukci je nutné prověřit stav krovu. Především je nutné ověřit kvalitu dřeva použitého na konstrukci krovu. Způsob upevnění kolektorů (typ hliníkové nosné konstrukce a její upevnění ke střešní konstrukci) je závislý na sněhové a větrové oblasti, v níž se objekt nachází, na tvaru střechy a na místních podmínkách. V případě, že se objekt nachází v oblasti s vysokým zatížením sněhem nebo větrem, je požadované celkové statické prověření nosné konstrukce vč. upevnění ke střešní konstrukci. Teplotní čidlo Teplotní čidlo je potřeba namontovat do jímky posledního kolektoru v řadě. Teplotní čidlo musí mít odpovídající teplotní odolnost (až 210 C). Teplotní čidlo není součástí dodávky kolektorů. Provozní tlak Maximální provozní tlak je 10 bar. Důležité!!! Kolektor je nutné zvedat pomocí popruhů zavěšených na připojovacím potrubí (podle obrázku). Ochrana před znečištěním Větrací otvory kolektorů, stejně jako připojovací potrubí, se při montáži nesmí uzavřít a je nutné je chránit před znečištěním (např. před vniknutím prachu apod.). Sklon kolektorů Solární kolektory Bramac BSK nadstřešní mohou být namontovány ve sklonu 15 až 70. 3

4 Důležitá upozornění / Technická data Zapojení kolektorů Aby nevznikal příliš velký hydraulický odpor, doporučujeme zapojení maximálně 6 ks solárních kolektorů do série (tj. za sebou). V případě většího počtu solárních kolektorů doporučujeme zapojení paralelní. Odvzdušnění Po naplnění solárního zařízení je nutné provést odvzdušnění pomocí otevření odvzdušňovacích ventilů. Odvzdušňovací ventily se montují do nejvyššího bodu solárního systému. V případě, že čerpadlová skupina obsahuje odvzdušňovač, není zapotřebí u solárních kolektorů (až do plochy 20 m 2 ) používat odvzdušňovací ventil. Technická data TYP BSK nadstřešní vertikální BSK nadstřešní horizontální Plocha kolektoru 2,55 m 2 Plocha absorbéru 2,26 m 2 Objem náplně 1,57 l 1,46 l Hmotnost 41 kg Výška 2179 mm 1169 mm Šířka 1169 mm 2179 mm Hloubka 107 mm Připojovací šroubení 3/4 Absorbér měděný s vysoce selektivním povrchem Absorbivita α 95 ± 2% Emisivita ε 5 ± 2 % Plášť kolektoru hliníková vana Tepelná izolace v kolektoru minerální vata tl. 60 mm Krycí sklo solární bezpečnostní sklo tl. 3,2 mm Maximální provozní tlak 10 bar Maximální účinnost η 0 0,793 Maximální klidová teplota 210 C Zapojení kolektorů max. 6 ks do série Povolený sklon kolektoru 15 až 70 Tlaková ztráta kolektoru Uvedeno v kpa při teplotě kapaliny 40 C a při 40 % obsahu glykolu v teplonosné směsi. 4

5 BSK nadstřešní vertikální BSK nadstřešní vertikální 5

6 BSK nadstřešní horizontální / Montáž / Stanovení polohy podpěrných bodů BSK nadstřešní horizontální Montáž Stanovení polohy podpěrných bodů Počet podpěrných bodů je závislý na počtu kolektorů: Počet kolektorů Počet podpěrných bodů BSK nadstřešní vertikální BSK nadstřešní horizontální Poloha podpěrných bodů ve vodorovném směru vychází z osové vzdálenosti krokví. Vzdálenost podpěrných bodů po spádnici je závislá na rozteči střešních latí a může se pohybovat v rozmezí od 1630 mm do 2146 mm u BSK nadstřešní vertikální a od 615 mm do 1136 mm u BSK nadstřešní horizontální. V případě, že se objekt nachází v oblasti s vysokým zatížením sněhem nebo větrem, je doporučeno nechat zpracovat posouzení připevnění podpěrné hliníkové konstrukce ke konstrukci střechy statikem. 6

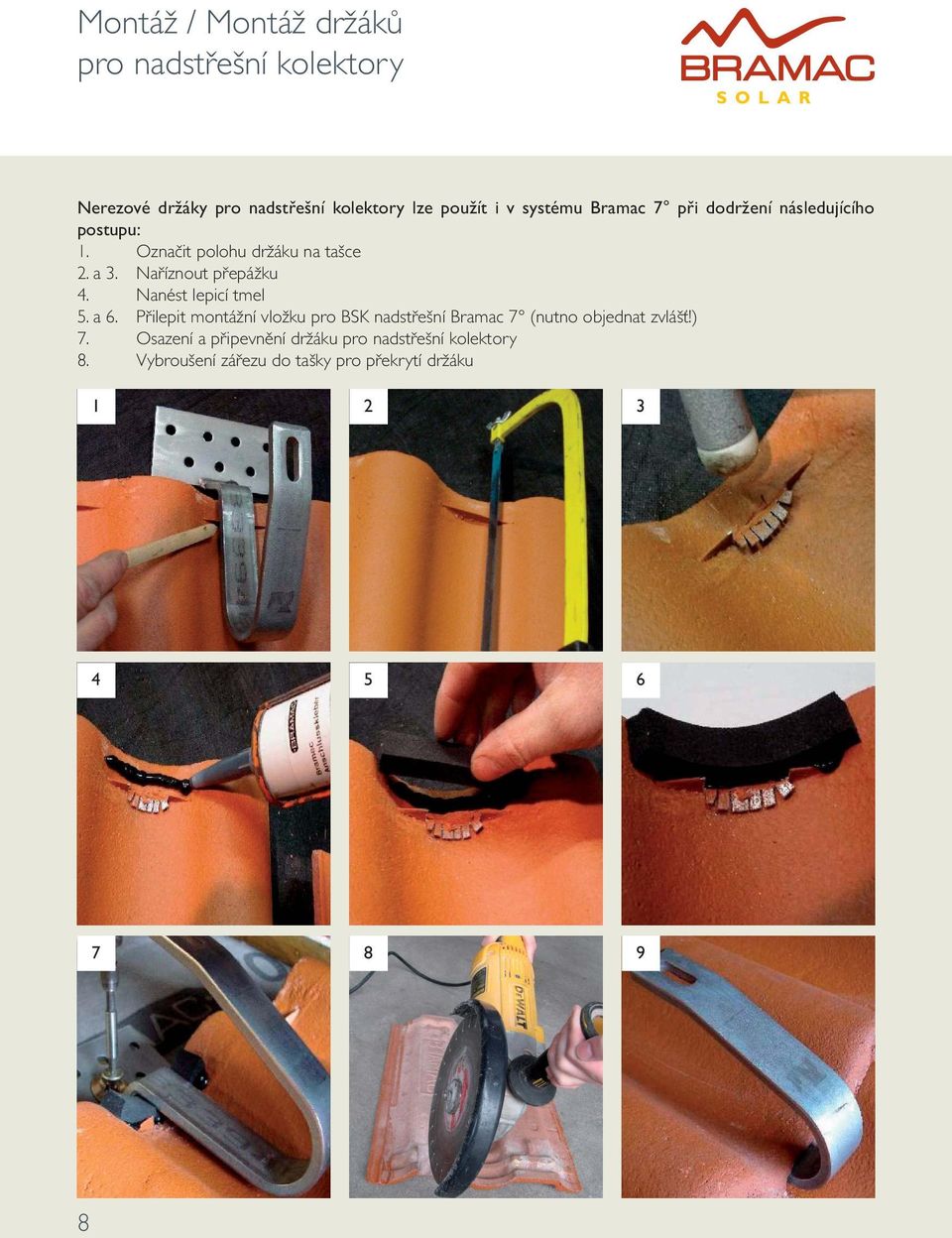

7 Montáž / Montáž držáků pro nadstřešní kolektory Montáž držáků pro nadstřešní kolektory Pro upevnění hliníkové konstrukce ke konstrukci střechy (krovu) se používají nerezové držáky pro nadstřešní kolektory. Sada držáků pro nadstřešní kolektor obsahuje: - 2 ks nerezových držáků pro nadstřešní kolektor - 4 ks dřevěných podkladních destiček 150x80x5 mm - 4 ks vrutů 8x160 mm - 2 ks šroubů M8 s podložkami a matkami Každý držák pro nadstřešní kolektory se připevňuje pomocí 2 vrutů 160 mm, které jsou součástí dodávky Sady držáků pro nadstřešní kolektory. Držáky se upevňují těmito vruty přes kontralať do krokve. Příruba držáku je široká tak, aby bylo možno nalézt vhodnou polohu držáku v závislosti na profi laci tašek. Pokud by se držák opíral o tašku (u latí 60/40 mm), je zapotřebí přírubu držáku podložit přiloženými dřevěnými destičkami. Tašku pro překrytí držáku je nutno v místě držáku vybrousit (viz. obrázek). 7

8 Montáž / Montáž držáků pro nadstřešní kolektory Nerezové držáky pro nadstřešní kolektory lze použít i v systému Bramac 7 při dodržení následujícího postupu: 1. Označit polohu držáku na tašce 2. a 3. Naříznout přepážku 4. Nanést lepicí tmel 5. a 6. Přilepit montážní vložku pro BSK nadstřešní Bramac 7 (nutno objednat zvlášť!) 7. Osazení a připevnění držáku pro nadstřešní kolektory 8. Vybroušení zářezu do tašky pro překrytí držáku

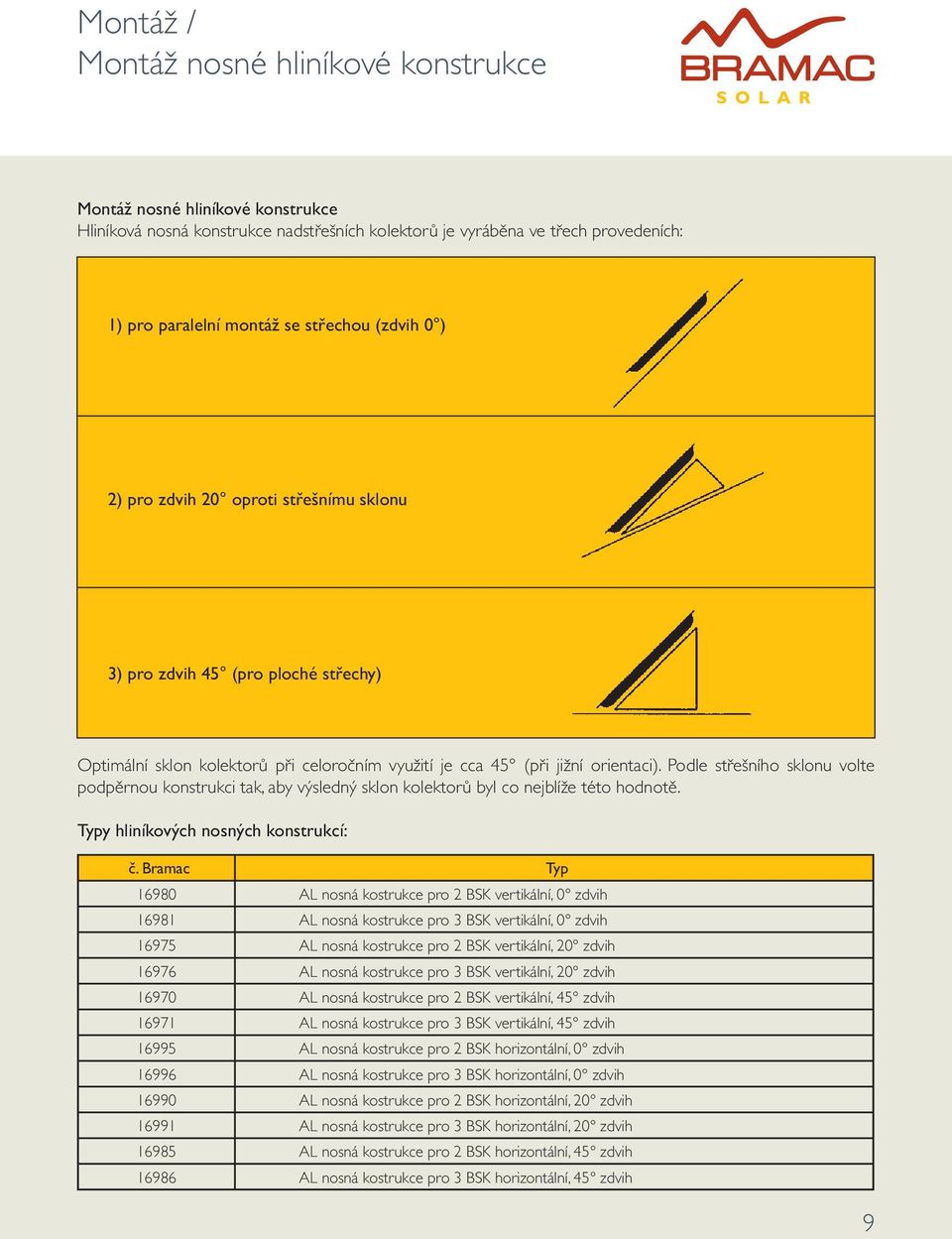

9 Montáž / Montáž nosné hliníkové konstrukce Montáž nosné hliníkové konstrukce Hliníková nosná konstrukce nadstřešních kolektorů je vyráběna ve třech provedeních: 1) pro paralelní montáž se střechou (zdvih 0 ) 2) pro zdvih 20 oproti střešnímu sklonu 3) pro zdvih 45 (pro ploché střechy) Optimální sklon kolektorů při celoročním využití je cca 45 (při jižní orientaci). Podle střešního sklonu volte podpěrnou konstrukci tak, aby výsledný sklon kolektorů byl co nejblíže této hodnotě. Typy hliníkových nosných konstrukcí: č. Bramac Typ AL nosná kostrukce pro 2 BSK vertikální, 0 zdvih AL nosná kostrukce pro 3 BSK vertikální, 0 zdvih AL nosná kostrukce pro 2 BSK vertikální, 20 zdvih AL nosná kostrukce pro 3 BSK vertikální, 20 zdvih AL nosná kostrukce pro 2 BSK vertikální, 45 zdvih AL nosná kostrukce pro 3 BSK vertikální, 45 zdvih AL nosná kostrukce pro 2 BSK horizontální, 0 zdvih AL nosná kostrukce pro 3 BSK horizontální, 0 zdvih AL nosná kostrukce pro 2 BSK horizontální, 20 zdvih AL nosná kostrukce pro 3 BSK horizontální, 20 zdvih AL nosná kostrukce pro 2 BSK horizontální, 45 zdvih AL nosná kostrukce pro 3 BSK horizontální, 45 zdvih 9

10 Montáž nosné hliníkové konstrukce Podle počtu kolektorů je zapotřebí: Typ Počet kolektorů BSK nadstřešní vertikální BSK nadstřešní horizontální Set pro 2 kolektory 1x 2x 1x 3x Set pro 3 kolektory 1x 1x Spojovací set 1x 1x 2x Zavětrovací diagonála 1995 mm 2x 3x 3x 3x 6x Set pro 2 kolektory 1x 2x 1x 3x Set pro 3 kolektory 1x 1x Spojovací set 1x 1x 2x Zavětrovací diagonála 1995 mm 2x 3x 4x 5x 6x Tabulka Obsah setů podpěrných konstrukcí PROFIL PRO BSK NADSTŘ. VERT. PROFIL PRO BSK NADSTŘ. HORIZ. PŘÍČNÝ PROFIL PRO 1 BSK NADSTŘ. VERT. PŘÍČNÝ PROFIL PRO 2 BSK NADSTŘ. VERT. PŘÍČNÝ PROFIL PRO 1 BSK NADSTŘ. HORIZ. SPOJ. SET PRO PŘÍČNÉ PROFILY BSK NADSTŘ. ZDVIH.KONSTR. 20 PRO BSK NADSTŘ. VERT. ZDVIH.KONSTR. 45 PRO BSK NADSTŘ. VERT. ZDVIH.KONSTR. 20 PRO BSK NADSTŘ. HORIZ. ZDVIH.KONSTR. 45 PRO BSK NADSTŘ. HORIZ. Číslo Bramac Typ AL nosná kostrukce pro 2 BSK vertikální, 45 zdvih AL nosná kostrukce pro 3 BSK vertikální, 45 zdvih AL nosná kostrukce pro 2 BSK vertikální, 20 zdvih AL nosná kostrukce pro 3 BSK vertikální, 20 zdvih AL nosná kostrukce pro 2 BSK vertikální, 0 zdvih AL nosná kostrukce pro 3 BSK vertikální, 0 zdvih AL nosná kostrukce pro 2 BSK horizontální, 45 zdvih AL nosná kostrukce pro 3 BSK horizontální, 45 zdvih AL nosná kostrukce pro 2 BSK horizontální, 20 zdvih AL nosná kostrukce pro 3 BSK horizontální, 20 zdvih AL nosná kostrukce pro 2 BSK horizontální, 0 zdvih AL nosná kostrukce pro 3 BSK horizontální, 0 zdvih

11 Montáž nosné hliníkové konstrukce Nosné hliníkové konstrukce nainstalujte podle následujících obrázků: Paralelní montáž (Zdvih 0 ) 11

12 Montáž nosné hliníkové konstrukce Zdvih 20 12

13 Montáž nosné hliníkové konstrukce Zdvih 45 Ukotvení, případně přitížení (např. betonovými bloky) nosné hliníkové konstrukce zdvih 45 je nutné řešit se statikem. 13

14 Upevnění kolektoru Pro spojení příčných nosných profi lů použijte spojovací set pro příčné nosné profi ly. Nejprve se kolektor upevní při spodní hraně: A následně při horní hraně: Po nainstalování hliníkové konstrukce proveďte zavětrování pomocí zavětrovacích diagonál. Zavětrovací diagonály jsou jedinými profi ly v dodávce nosných konstrukcí, které je nutno vrtat. Na závěr se provede spojení potrubí mezi kolektory pomocí dvou stranových klíčů (vel. 22 a 30). Pro snadnější montáž lze s vstupním potrubím (vlevo) pohybovat v rozsahu 35 mm. Nezapomeňte vložit těsnění! Zavětrovací diagonály by měly být min. v krajních polích a uprostřed. Upevnění kolektoru Po nainstalování hliníkové nosné konstrukce upevněte kolektor pomocí svorek, které jsou součástí dodávky. Každý kolektor se upevňuje pomocí 4 svorek a šroubů M8x30. 14

15 Prostup potrubí přes střešní plášť Prostup potrubí přes střešní plášť Pro prostup potrubí přes střešní plášť doporučujeme použít originální Prostupovou tašku pro BSK nadstřešní (nelze použít pro model Max). 3. Stranové překrytí prostupové tašky. Vpravo doporučujeme pro zvýšení estetické hodnoty detailu použití zakončovací tašky. Montáž prostupové tašky pro BSK nadstřešní: 1. Přilepení prostupové manžety celoplošně na pojistnou hydroizolační fólii. 4. Horní překrytí prostupové tašky. 2. Přilepení spodního okraje na tašky pod prostupovou taškou. 5. Nasazení nástavce, seříznutí kónické manžety na průměr dle potrubí a prostrčení potrubí. 15

16 BRAMAC střešní systémy spol. s r. o., Kolbenova 5a, Praha 9 T: F: W: I:
