1 Chytré stavební hmoty ZAHRADNÍ A MĚSTSKÁ ARCHITEKTURA TERASY, CHODNÍČKY A ZÍDKY

2 PŘEDMLUVA MALTA A PŘÍRODNÍ KÁMEN V MODERNÍCH TERÉNNÍCH ÚPRAVÁCH Dlážděné plochy, kamenné dlažby, zdivo a schody jsou pro nás, zahradní architekty, běžné kompoziční prvky. Po naplánování je ve středu našeho zájmu profesionální kontrukce, která konec konců zajišťuje trvale vynikající venkovní instalace. K zajištění tohoto stavu spoléháme na kvalifikované pracovníky, kteří kromě odborné kvalifikace s sebou také přinášejí i velké nadšení pro zahradní a krajinářskou tvorbu. Kromě stavebních materiálů, rostlin, dřeva nebo dlažebních kostek stále ještě potřebujeme k realizaci našich plánů maltu a beton. Malta ve volném prostoru přitom není produktem nové doby. Již před více než lety stavěli Římané cesty, prostranství a kamenná zdiva ve svých parcích a okrasných zahradách za pomoci nejrůznějších malt. Vyvinuli receptury malt skládající se z vápna, cihlové moučky, trasu a příměsí, jako je štěrk a drť, a cenili si zvláštních vlastností trasové malty. Již tehdy bylo známo, že tyto, podle současných znalostí jednoduché malty, jsou velmi odolné a vykazují vysokou nepropustnost zejména u vodních staveb. Mnohé z nich můžeme ještě dnes obdivovat v historických zahradách a parcích. Malty byly používány od římských dob přes středověk až do dnešní doby a díky vynálezu pojiva, tedy cementu, jejich vývoj i dnes stále ještě pokračuje. Dnes si lze bez malty sotva jen představit krajinářskou architekturu a zahradnické a krajinářské práce pro stavební objekty, jako kamenná zdiva, schodiště a budování cest. Právě maltové systémy pro dlážděné plochy a kamenné dlažby získávají v pojených konstrukcích stále větší význam. Používají se jak u vysoce zatížených dopravních ploch, které mají být vytvořeny s atraktivními obkládacími materiály, tak i na cestách a terasách v rámci soukromých zahradnických a krajinářských služeb. V soukromých zahradách je na vzestupu pojená pokládka s pevným vyspárováním. Tento vývoj je podmíněn vysokými nároky zákazníků na trvanlivost a možnosti čištění teras i dostatkem přírodního kamene s částečně vysokými požadavky. Vydání ZTV Wegebau (předpisy pro silniční stavitelství) v roce 2013 poprvé kromě klasické nepojené konstrukce závazně upravuje i pojené pokládání v závislosti na příslušném dopravním zatížení povrchů pro plochy vytvářené v rámci zahradnických a krajinářských prací kromě silniční dopravy. S těmito úpravami lze cíleně a bezpečně naplánovat a realizovat povrchy ploch za pomoci maltových systémů. V našem podniku kromě zelené kompetence patří k naší každodenní činnosti i výstavba stavebních objektů za pomoci nejrůznějších maltových systémů. Vedle zdí a schodišť z nejrůznějších materiálů samozřejmě také často stavíme dlážděné plochy a kamenné dlažby pro klasické domácí zahrady, hotely, sportovní a wellness zařízení nebo i pro historické parky a zahrady. Zde má mezitím hlavní prioritu pokládání pojených dlážděných ploch a kamenných dlažeb. K naší každodenní práci patří i výstavba povrchů ploch ve vysoce zatížených oblastech s hustým provozem, jako např. Rheinauhafen v Kolíně. Vedle nápadů, technického plánování a našeho zapálení pro danou věc má velký význam kvalita použitých materiálů. Přitom hledáme dodavatele, kteří stejně jako my vedle zavazující kvality s sebou přináší i velké zapálení pro své výrobky. Proto již řadu let spoléháme na maltové systémy společnosti quick-mix. Kromě odborného poradenství s řešeními střiženými na míru hraje pro nás zásadní roli dostupnost mimo rámec regionu a plošná podpora. Další výhodou je vesměs široký sortiment společností tubag a quick-mix. Zde se téměř pro každý stavební projekt v rámci naší běžné práce nabízí správný systém přesahující běžný sortiment zahradnických a krajinářských služeb. Ať už jde o sanaci historického zdiva ve starých parcích nebo o těsnicí hmoty a omítkové systémy. Díky širokému sortimentu se zde najde správný výrobek pro každou takovou úlohu. Stavíme po celé zemi a jako společnost ze srdce Durynska potřebujeme pro tyto logistické výzvy silného partnera, který bude na naše staveniště dodávat materiál just in time. Tímto silným partnerem je pro nás tubag/ quick-mix. Váš Otto Poppa zahradnické a krajinářské služby Fichter, Magdala 2

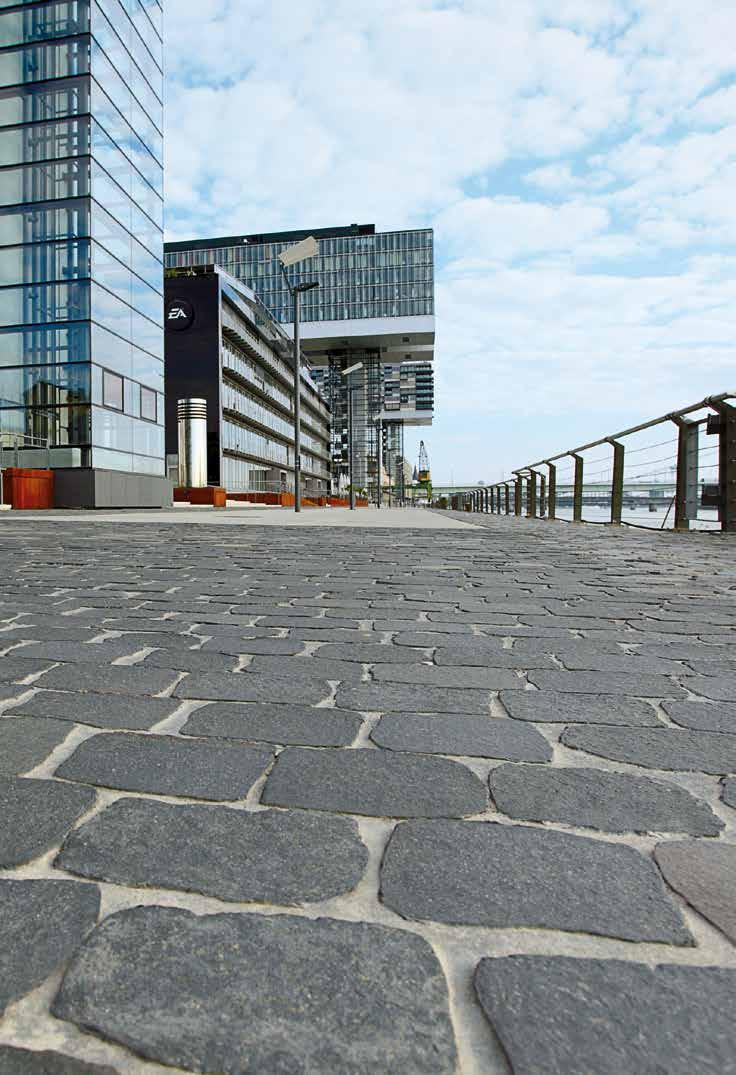

3 S PŘEDPISY ZTV WEGEBAU JE MOŽNÉ PLÁNOVAT A BUDOVAT ZPEVNĚNÉ PLOCHY LEPENÉ NA PEVNÉ PODKLADY BEZPEČNĚ A KVALITNĚ. 3

4 4

5 OBSAH 02 Předmluva 06 Úvod 10 ZTV Wegebau (předpisy pro silniční stavitelství) : Kategorie zatížení Kategorie N1: Terasy, zahradní chodníky, pěší plochy v parcích a městech Kategorie N2: Plochy pojížděné osobními auty u garáží Kategorie N3: Plochy zatěžované silnějším provozem 12 ZTV Wegebau (předpisy pro silniční stavitelství) : Vzorové skladby Vodopropustné skladby Vodonepropustné skladby 16 ZTV Wegebau (předpisy pro silniční stavitelství) : Tabulka použití materiálů 18 Dlažby a velkoplošné dlažby 22 Vodopropustné materiály 24 Speciální materiály 28 Vodonepropustné spárovací hmoty 30 Vodopropustné spárovací hmoty 34 Schodiště 38 Zdivo 44 Přísady a speciální produkty 5

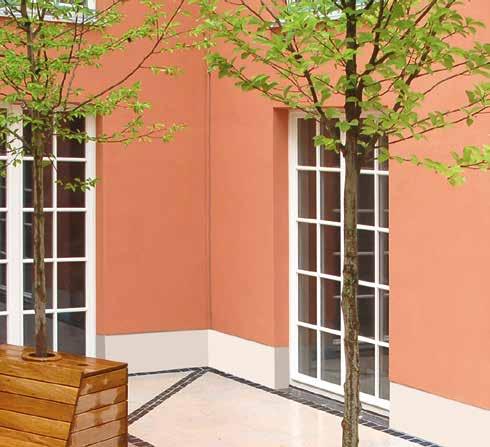

6 ÚVOD PŘÍRODA KOLEM NÁS ŘEŠENÍ PRO TRVALE KRÁSNÉ PROSTŘEDÍ 6 obr.: Fichter Garten- und Landschaftsbau GmbH

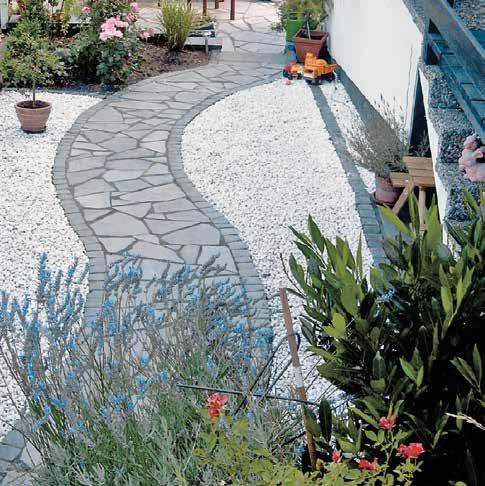

7 ÚVOD Materiály tubag Trass používají původní čistý přírodní materiál pocházející z oblasti sopky Eifel. Obsahuje vysoké procento volného oxidu křemičitého, který tvoří pevné vazby s různými minerálními pojivy. Jeho specifické minerální složení činí materiály tubag Trass ideální pro spojení s pojivy s nimiž vytváří optimální vlastnosti malt. V tubag programu GaLaBau tato přísada umožňuje v celém sortimentu využít veškeré výhody. Výsledkem jsou velmi trvanlivé díla z dlažeb z betonu nebo přírodního kamene v zahradní a městské architektuře. Tato přísada výrazně snižuje riziko výkvětů. Díky příznivým vlastnostem malt zůstávají vysoká architektonická hodnota díla a jeho přírodní vzhled dlouhodobě stabilní a vizuálně přitažlivé. 7

8 ÚVOD PEVNÉ DLAŽBY PRO DOKONALÉ NAŠLAPOVÁNÍ Prorůstání plevelem, napadení hmyzem nebo nerovnosti způsobují u volné pokládky dlažby opakované nákladné opravy. Výhodou pevných dlážděných ploch a kamenných dlažeb je, že vysněné zahrady zůstávají stále stabilní. Zda budou pevně vyplněny pouze spáry nebo rovnou pojené celé souvrství, závisí na různých faktorech. Budou použity dlaždice nebo dlažební kostky? Bude se po ploše pouze chodit nebo také jezdit? Toto schéma ukazuje strukturu všech potenciálně potřebných vrstev spárovací malta adhezní pojiva malta pro lože drenážní beton nosná vrstva 05 BEZ PLEVELE BEZ HMYZU SNADNÁ ÚDRŽBA VYJÍMEČNĚ ROVNÁ BEZPEČNÁ PŘI DOŠLÁPNUTÍ 8

9 ÚVOD DOKONALÁ, VRSTVA PO VRSTVĚ O TO JDE Volný způsob pokládky dlažby do písku má dlouhou tradici a mnoho příkladů použití. V určitých oblastech však dosáhl svých mezí. To může způsobovat nejrůznější problémy, které negativně ovlivňují životnost dlažby Zatížení u tohoto způsobu pokládky dlažby nesou převážně dlažební kostky, kterých se dotýká kolo. Při přejezdu se působení zátěže přenáší ze středu kostky přes její okraj na další dlažební kostku. 02 Významnou část sil přitom zachytí spáry. Při takovéto vlnovité deformaci dlažební plochy vznikají ve spáře silné mechanické síly, které mohou spárovací materiál rozdrtit. 03 Rozdrcený materiál ve spáře pak může proniknout do lože a snižovat jeho drenážní vlastnosti. Spára, která v důsledku toho již není vyplněná, nemůže již přenášet žádné síly. 04 Tento způsob pokládky navíc nemůže přenášet tahové síly. Se zvyšujícím se poměrem plošného rozměru kamene vůči tloušťce může při mimostředném zatížení dojít k nadzvednutí nezatížené strany kamene. Spárovací materiál se poté dostane pod kámen nebo desku. Důsledkem jsou nerovnosti a dutá uložení se zvýšeným nebezpečím prasknutí desky. 9

10 KATEGORIE ZATÍŽENÍ ZPŮSOBY STAVBY DLE ZTV WEGEBAU (TECHNICKÉ SPECIFIKACE PRO STAVBU CEST) Výzkumná společnost Landschaftsentwicklung Landschaftsbau e.v. (FLL) vytvořila v roce 2013 v podobě ZTV Wegebau podmínky, které jsou speciálně přizpůsobené požadavkům při tvorbě zahrad a městské architektury. Při jejich vytváření byly využity jak vědecké poznatky, tak také zejména dlouholeté zkušenosti z oblasti zahradnictví a krajinářství. FLL tím definovala stav techniky pro dopravní plochy mimo silniční provoz. Materiály podle nejnovějších trendů od quick-mix Program GaLaBau nabízí pro každou potřebu odpovídající produkt. Ke stanovení toho, jak má být vydlážděná plocha zhotovena, jsou v ZTV Wegebau definovány 3 kategorie použití: Kategorie použití N1* Pochozí nepojížděné plochy (např. terasy, zahradní cesty, místa k sezení v parcích). Kategorie použití N2* Pojížděné plochy pro vozidla do celkové dovolené hmotnosti 3,5 t mimo oblast silniční dopravy (např. příjezdové cesty ke garáži, parkovací místa pro osobní automobily). Kategorie použití N3* Pojížděné plochy pro vozidla do celkové dovolené hmotnosti 3,5 t, avšak příležitostně pro pojezd vozidel o celkové dovolené hmotnosti až 20 t se zatížením na jedno kolo 5t mimo oblast silniční dopravy (např. cesty pro údržbu a ošetřování, únikové cesty a také požární přístupové cesty, příjezdové cesty ke garážím a budovám). *Zdroj FLL e. V. 10

11 KATEGORIE ZATÍŽENÍ KONSTRUKČNÍ SKLADBY V závislosti na kategorii zatížení jsou doporučené skladby příslušných systémových konstrukcí. Jednotlivé skladby se liší například nepojenou nebo pevně pojenou dlažbou k podkladu. Skladba s volně položenou dlažbou na podkladu: Vhodné pro kategorie N1 Poznámka: V této skladbě konstrukce by měla být dlažba nejméně o tloušťce 50 mm a délkou hrany menší než 600 mm. skladba konstrukce dlážděný povrch pevně zaspárováno (např. PFF) nepojená pokládka dlažby zhutněný podklad zemina v nezámrzné hloubce Skladba s pevně pojenou dlažbou k podkladu: Vhodné pro kategorie N1 a N2 skladba konstrukce dlážděný povrch pevně zaspárováno (např. PFN) kotvicí můstek vodopropustná drenážní malta TDM zhutněný podklad zemina v nezámrzné hloubce Plně pojená konstrukce: Vhodné pro kategorie N1, N2 a N3 skladba konstrukce dlážděný povrch pevně zaspárováno (např. PFH light) kotvicí můstek vodopropustný drenážní beton TDM - D4 vodopropustný drenážní beton TPM - D8 zhutněný podklad 11

12 VZOROVÉ SKLADBY DLÁŽDĚNÉ KONSTRUKCE PODLE ZTV WEGEBAU: VODOPROPUSTNÉ Doporučené vodopropustné skladby konstrukcí pro daná zatížení. Dlažby z betonu nebo přírodního kamene: Pochozí plochy N1 podle ZTV Wegebau (např. terasy) spárovací hmota PFF nebo PFL kotvicí můstek TNH - Flex podkladní drenážní malta TDM v tloušťce > 6 cm zhutněný podklad Pojížděné plochy do 3,5 t třídy N2 podle ZTV Wegebau (např. příjezdy ke garáži) spárovací hmota PFM 2 kotvicí můstek TNH - Flex podkladní drenážní malta TDM v tloušťce > 10 cm zhutněný podklad Pojížděné plochy do 20 t třídy N3 podle ZTV Wegebau (např. historická centra měst ap.) spárovací hmota PFV 30 kotvicí můstek TNH - Flex podkladní drenážní beton TPM - D4 v tloušťce 4-6 cm podkladní drenážní beton TPM - D8 v tloušťce > 15 cm zhutněný podklad 12

13 VZOROVÉ SKLADBY DLÁŽDĚNÉ KONSTRUKCE PODLE ZTV WEGEBAU: VODONEPROPUSTNÉ Doporučené vodonepropustné skladby konstrukcí pro daná zatížení. Dlažby z betonu nebo přírodního kamene: Pochozí plochy N1 podle ZTV Wegebau (např. terasy) spárovací hmota PFN kotvicí můstek TNH - flex podkladní drenážní malta TDM v tloušťce > 6 cm zhutněný podklad Pojížděné plochy do 3,5 t třídy N2 podle ZTV Wegebau (např. příjezdy k garáži) spárovací hmota PFH - light nebo PFN kotvicí můstek TNH - flex podkladní drenážní malta TDM v tloušťce > 10 cm zhutněný podklad Pojížděné plochy do 20 t třídy N3 podle ZTV Wegebau (např. historická centra měst ap.) spárovací hmota PFH - light kotvicí můstek TNH - flex podkladní drenážní beton TPM - D4 v tloušťce 4-6 cm podkladní drenážní beton TPM - D8 v tloušťce > 15 cm zhutněný podklad 13

14 VZOROVÉ SKLADBY DLAŽBY DLE ZTV WEGEBAU (PŘÍDAVNÉ TECHNICKÉ SPECIFIKACE PRO DLÁŽDĚNÉ PLOCHY) DLAŽBY Z NEJRŮZNĚJŠÍCH MATERIÁLŮ Vzorové skladby (doporučení) pro různá použití a zatížení Kamenné plošné dlažby se používají převážně v oblasti teras. Při použití spárovacích materiálů by se vzhledem k možným defektům vzniklých valivým zatížením kol, mělo vždy používat pevně pojené lože. Pokud by měla být přenášena vyšší zatížení než pěší, měly by se použít silnější dlažební desky. Zatěžované dlažební desky vyžadují složitější a individuální doporučení konstrukce. Pokud se dlažba na jedné straně zatíží, může dojít k jejímu nadzvednutí na protilehlé straně. Důsledkem jsou nerovnosti, dutá uložení a zvýšené riziko prasknutí. Zatížení chůzí (např. terasy, N1 dle ZTV Wegebau) Dlažby z betonových desek nebo přírodního kamene vodopropustné spárovací hmota PFF kotvicí můstek TNH-flex podkladní drenážní malta TDM tloušťka 6 cm zhutněný podklad Dlažby z betonových desek nebo přírodního kamene vodonepropustné spárovací hmota PFN kotvicí můstek TNH-flex podkladní drenážní malta TDM tloušťka 6 cm zhutněný podklad Polygonální dlažby z betonových desek nebo přírodního kamene vodonepropustné spárovací hmota TFP kotvicí můstek TNH-flex podkladní drenážní malta TDM tloušťka 6 cm zhutněný podklad 14

15 VZOROVÉ SKLADBY SPECIÁLNÍ KERAMIKA A JEMNÁ KAMENINA Velmi oblíbené jsou dlažební desky z jemné kameniny. Vyznačují se tím, že mají často velké plošné rozměry a v poměru k tomu velmi malé tloušťky asi kolem 2 cm. Tyto desky nejsou v ZTV zohledněny. Materiály jsou obvykle velmi hutné a mají často velmi hladké povrchy bočních ploch. Proto má dobré spojení spodní strany desky s maltou rozhodující význam. Deska dlažby je tím pevně pojená s podkladem a nehýbe se. Díky tomu se minimalizuje zatížení spár. Velmi dobré spojení zajišťuje zušlechtěný kotevní můstek TNH-flex. Tyto deskové dlažby by se měly zásadně používat pro zatížení pěšími chodci. Pro dlažby z jemné kameniny doporučujeme následující konstrukce: Zatížení chůzí (např. terasy, N1 dle ZTV Wegebau) Dlažby z keramických desek / desek z jemné kameniny vodopropustné: spárovací hmota PFF kotvicí můstek TNH-flex podkladní drenážní malta TDM tloušťka 6 cm zhutněný podklad Dlažby z keramických desek / desek z jemné kameniny vodonepropustné: spárovací kmota PFN (TNF při šířce spár < 5 mm) kotvicí můstek TNH-flex podkladní drenážní malta TDM tloušťka 6 cm zhutněný podklad 15

16 TABULKA POUŽITÍ MATERIÁLŮ KOMBINACE PRODUKTŮ DLE DOPORUČENÍ ZTV WEGEBAU: DLAŽBA A PŘÍRODNÍ KÁMEN Systémová tabulka materiálů pro dlažby a přírodní kámen Vzorový příklad: Produkty vhodné pro vodopropustné dlážděné povrchy pro pěší chůzi podle ZTV Wegebau Podklad: TDM drenážní podkladní malta Lepení: Kotvicí můstek TNH Flex Spárování: Spárovací hmota PFF Dlažba přírodní nebo betonová TDM Podkladní drenážní malty TDM plus TCE TPM-D TNH flex Kotvení TNH rapid Vodopropustn spárovací malt PFF PFL PFM 2 Pochozí plochy N1 podle ZTV Wegebau (např. terasy) Pojížděné plochy do 3,5 t třídy N2 podle ZTV Wegebau (např. příjezdy k garáži) Pojížděné plochy do 20 t třídy N3 podle ZTV Wegebau (např. historická centra měst ap.) Vysoká dopravní zátěž v silniční dopravě třídy 3,2 dle RStO S Pochozí plochy N1 podle ZTV Wegebau (např. terasy) Velkoplošné dlažby přírodní nebo betonové Pojížděné plochy do 3,5 t třídy N2 podle ZTV Wegebau (např. příjezdy k garáži) Pojížděné plochy do 20 t třídy N3 podle ZTV Wegebau (např. historická centra měst ap.) Vysoká dopravní zátěž v silniční dopravě třídy 3,2 dle RStO S Polygonální dlažební desky Pochozí plochy N1 podle ZTV Wegebau (např. terasy) Pojížděné plochy do 3,5 t třídy N2 podle ZTV Wegebau (např. příjezdy ke garáži) *1 Zvláštní případy, které většinou nejsou upraveny v současných doporučeních. 16

17 TABULKA POUŽITÍ MATERIÁLŮ é y Vodonepropustné spárovací malty Podkladní malty - zvláštní případy *1 PFV30 PFN PFH light PFH TFP TNFb/s DDM TGM NVL 300 TN/ TN-s S tubag silniční program Doporučené Možné 17

18 DLAŽBY A VELKOPLOŠNÉ DLAŽBY 18

19 Dokonalé krok za krokem Dlážděné povrchy a dlažby z velkoplošných desek nejen zvyšují komfort zahrad a jiných zelených ploch, ale jsou též na pohled atraktivní. Pojený způsob pokládky pomocí tubag programu GaLaBau přitom umožňuje extrémně dlouhou životnost dlažby a její nenáročnost na údržbu. Spolehlivě zabráníte prorůstání plevelem, napadení mravenci a vydroleným spárám odpadnou s tím spojené zdlouhavé a nákladné opravy. Nejrůznější maltové systémy a používání originálních trasových materiálů tubag nabízejí pro každý případ použití a pro každé zatížení ten správný produkt. Profesionálové proto volí program GaLaBau firmy tubag! 19

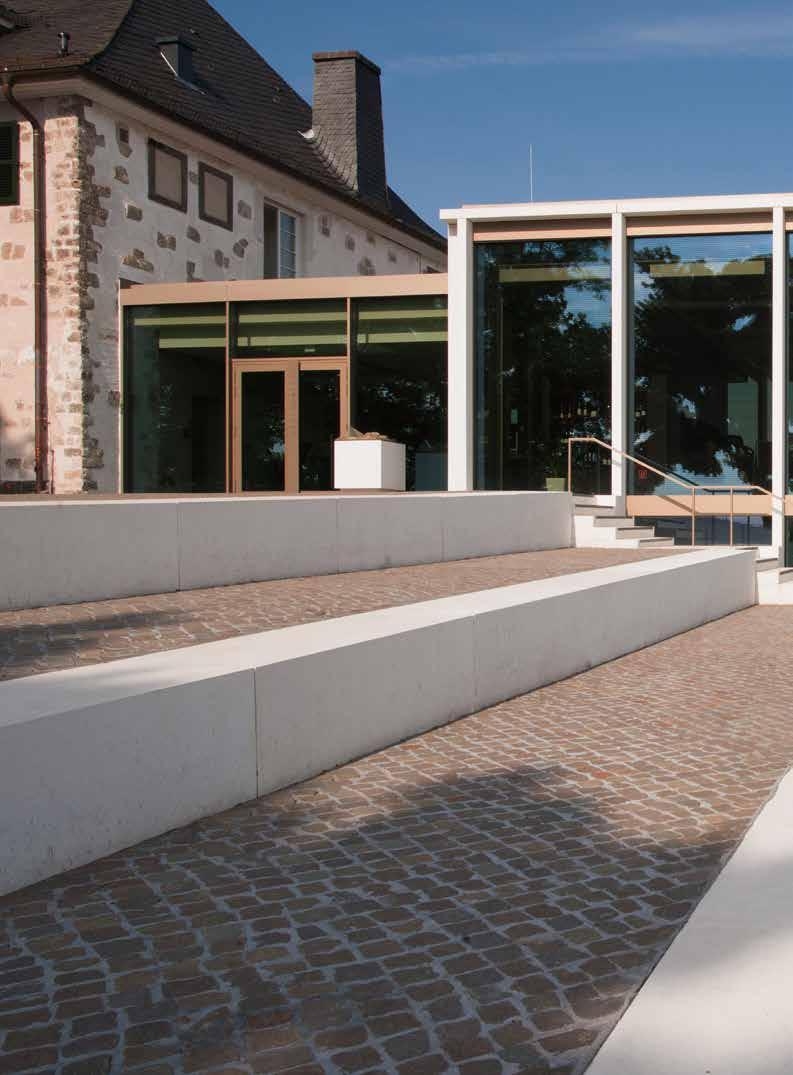

20 20

21 Vodopropustná malta pro podklad pro dokonalé terasy a cesty Malty pro podklad jsou důležitou součástí každého pojeného způsobu pokládky dlažby. Slouží jako pevné uložení a společně s vrstvou dlažby vytvářejí pevný dlážděný povrch. Podle současných technologických pravidel by měly malty pro lože vždy propouštět vodu, aby mohla být případná pronikající voda rychle a bezpečně odváděna. V závislosti na produktu je také zabráněno kapilárnímu vzlínání vody do horní vrstvy. Materiály tubag Trass navíc vážou volné vápno, co představuje výrazně nižší riziko vzniku vápenných výkvětů. 21

22 DLAŽBY A VELKOPLOŠNÉ DLAŽBY VODOPROPUSTNÉ PODKLADNÍ MALTY TDM DRENÁŽNÍ PODKLADNÍ MALTA S TRASEM Trascementová podkladní drenážní malta pro pokládku dlažby a velkoplošné dlažby v exteriéru. zrnitosti 0 4 mm a 0 8 mm vodopropustná vhodná pro kategorie zatížení N1 a N2 dle ZTV Wegebau spotřeba cca 16 kg/m 2 /10 mm (zrnitost 0 4 mm) spotřeba cca 18 kg/m 2 /10 mm (zrnitost 0 8 mm) pevnost v tlaku > 20 N/mm 2 propustnost pro vodu > 1000 l/m 2 /h TDM PLUS DRENÁŽNÍ PODKLADNÍ MALTA S TRASEM Kapilárně optimalizovaná trascementová drenážní podkladní malta vhodná pro pokládku přírodních nebo betonových dlažeb a velkoplošných dlažeb. významná redukce absorpce vlhkosti, velmi výrazné snížení vzlínající vlhkosti vhodná pro kategorie zatížení N1 a N2 dle ZTV Wegebau zrnitost 1,5-4 mm pevnost v tlaku > 20 N/mm 2 spotřeba cca 16 kg/m 2 /10 mm propustnost pro vodu > 1000 l/m 2 /h vhodná na balkony a terasy pro pokládku přírodních kamenů citlivých na zabarvení TGM TRASCEMENTOVÁ HRUBOZRNNÁ DRENÁŽNÍ PODKLADNÍ MALTA Hrubozrnná malta 2-5 mm pro vytváření vysoce propustných drenážních podkladních malt. propustnost pro vodu > l/m 2 /h podkladní malta typu 2 dle ZTV Wegebau zrnitost 2-5 mm pevnost v tlaku 15 N/mm 2 TCE TRASOVÉ POJIVO PRO PROPUSTNÉ MALTY Základní pojivo s rychlým cementem pro vytváření vodopropustných podkladních malt. Poměry mísení v závislosti na použití a zatížení. vhodné pro mísení s běžně používaným kamenivem zrnitostí např. 2-4, 2-5, 2-8, 4-8 mm pro vytváření podkladních malt v typech podkladů 2 dle ZTV Wegebau 22

23 DLAŽBY A VELKOPLOŠNÉ DLAŽBY DDM TENKOVRSTVÁ DRENÁŽNÍ MALTA Drenážní malta na epoxidové bázi pro vytváření tenkovrstvých drenážních vrstev. pro vytváření bezcementových podkladů a srovnávacích vrstev vhodná pod pokládku dlažeb a přírodních kamenů v exteriéru vodopropustná zabraňuje vzlínání zemní vlhkosti od tlouštěk 25 mm zrnitost 2-3,5 mm TNH-FLEX Flexibilní, přírodně bílý minerální kontaktní můstek s trasem ke zvýšení přídržnosti k podkladu při pokládce dlažeb z přírodních kamenů do malty TDM. pro venkovní i vnitřní použití spotřeba cca 1-2 kg/m 2 (v závislosti na struktuře podkladu) Správné konzistence se dosáhne, jestliže máme z malty mírně lesklou kouli. Před položením je každý kámen ponořen do nádoby s adhezním můstkem nebo je rubová strana adhezním můstkem natřena v celé ploše. Pokládaný materiál je pak osazen pomocí paličky do podkladní vrstvy malty. Zlepšená adheze mezi kamenem a maltou lépe absorbuje namáhání vlivem tepla. 23

24 DLAŽBY A VELKOPLOŠNÉ DLAŽBY SPECIÁLNÍ POKLÁDKOVÉ MALTY - VODONEPROPUSTNÉ NVL 300 Malta s přísadou trasu pro zdění, pokládku a současné spárování kamene, pro pokládání do středního maltového lože tloušťky min. 20 mm. spotřeba cca 15 kg/m 2 /10 mm zrnitost 0-4 mm M10 dle EN TN SILNOVRSTVÁ TRASOVÁ MALTA PRO PŘÍRODNÍ KÁMEN Malta pro pokládku přírodního kamene jako čedič, porfyr, žula ap. interiér a exteriér spotřeba cca 15 kg/m 2 /10 mm zrnitost 0-4 mm M10 dle EN TN-S SILNOVRSTVÁ TRASOVÁ MALTA PRO PŘÍRODNÍ KÁMEN - SPECIÁL Malta pro pokládku přírodních kamenů citlivých na zabarvení. interiér a exteriér spotřeba cca 15 kg/m 2 /10 mm zrnitost 0-4 mm M10 dle EN TIP Na základě dosavadních zkušeností je vhodnější do exteriérů používat vodopropustné materiály. Přičemž do interiérů nebo zastřešených exteriérů jsou vhodné i vodonepropustné materiály pro silnovrstvé nebo středněvrstvé uložení. 24

25 DLAŽBY A VELKOPLOŠNÉ DLAŽBY TNM - FLEX TRASOVÁ MALTA PRO POKLÁDKU PŘÍRODNÍHO KAMENE DO STŘEDNÍHO LOŽE Flexibilní malta pro pokládku přírodního kamene a dlažby citlivé na zabarvení do středního lože. síla maltového lože od 15 mm spotřeba cca 13 kg/m 2 /10 mm zrnitost 0-1,5 mm TNM - RAPID FX TRASOVÁ MALTA PRO POKLÁDKU PŘÍRODNÍHO KAMENE DO STŘEDNÍHO LOŽE Rychle tuhnoucí, flexibilní malta s obsahem trasu pro pokládku přírodního kamene citlivého na zabarvení do středního maltového lože. Velmi vysoká pevnost spojení. interiér a exteriér spotřeba cca 13 kg/m 2 /10 mm síla maltového lože od 15 mm zrnitost 0-1,2 mm doba zpracovatelnosti cca 40 minut, spárování po cca 5 hodinách (podlahy) TNM - VARIO FX TRASOVÁ MALTA PRO POKLÁDKU PŘÍRODNÍHO KAMENE DO STŘEDNÍHO LOŽE Patentovaná, flexibilní malta s obsahem trasu pro pokládku přírodního kamene citlivého na zabarvení do středního maltového lože. zvláště vhodná pro dlažby s extrémně silným a nerovnoměrným profilem a vysokou hmotností vhodná i na nerovný povrch síla maltového lože od 15 mm spotřeba cca 13 kg/m 2 /10 mm zrnitost 0-1,2 mm 25

26 26

27 Spárovací malta pro dlažby pro dokonalé spáry v každé aplikaci Dlažební spárovací malty trvale uzavírají spáry mezi dlažebními kostkami nebo velkoplošnými dlažbami a celkově tak stabilizují dlažbu. Společně s kotvicím můstkem a podkladní maltou tvoří pevně pojenou dlážděnou plochu. Rozlišujeme dva druhy spárovací hmoty - vodonepropustné dlažební spárovací hmoty se vyrábějí s cementovými pojivy; pryskyřičné spárovací hmoty naproti tomu vždy propouštějí vodu a umožňují prosakování dešťové vody. To, zda se použije vodopropustná nebo nepropustná dlažební spárovací malta, může záviset na optických požadavcích nebo na speciální situaci zatížení. 27

28 DLAŽBY A VELKOPLOŠNÉ DLAŽBY PFN VODONEPROPUSTNÁ SPÁROVACÍ MALTA PRO DLAŽBY namíchat nanést opláchnout hotovo 28

29 DLAŽBY A VELKOPLOŠNÉ DLAŽBY PFN SPÁROVACÍ MALTA PRO DLAŽBY Vodonepropustná spárovací malta pojená cementem a trasem pro spárování dlažeb z přírodního kamene nebo betonových kostek. snadné a hospodárné zpracování technologií Easy Clean Technology (ECT) vodonepropustná pro lehké provozní zatížení do 3,5 t; vhodné pro kategorii použití N2 dle ZTV Wegebau zrnitost: 0 1,2 mm pevnost v tlaku: 25 N/mm² šedá* antracitová* béžová* *Jsou možné barevné odchylky způsobené technikou tisku TFP TRASOVÁ SPÁROVACÍ MALTA PRO ŠIROKÉ SPÁRY DLAŽEB Vodonepropustná spárovací malta. zvlášť vhodná pro široké spáry až 5 cm, např. u polygonálních desek dobrá přilnavost k bočním plochám kamene převážně pro zatěžování chůzí vhodné pro kategorii použití N1 dle ZTV Wegebau zrnitost: 0 4 mm pevnost v tlaku: > 10 N/mm² po 7 dnech, cca 15 N/mm² po 28 dnech TNF-B TRASOVÁ SPÁROVACÍ MALTA PRO PŘÍRODNÍ KÁMEN Vysoce tvárná spárovací malta ke spárování broušených nebo leštěných desek z opracovaného přírodního kamene. snadno zapravitelná šířka spáry 3 15 mm vhodné pro kategorii použití N1 dle ZTV Wegebau TNF-S TRASOVÁ SPÁROVACÍ MALTA PRO PŘÍRODNÍ KÁMEN Vysoce tvárná spárovací malta ke spárování broušených nebo leštěných desek z opracovaného přírodního kamene. snadno zapravitelná šířka spáry 2 7 mm vhodné pro kategorii použití N1 dle ZTV Wegebau 29

30 DLAŽBY A VELKOPLOŠNÉ DLAŽBY PFF VODOPROPUSTNÁ SPÁROVACÍ MALTA PRO DLAŽBY 01 intenzívní navlhčení 02 rozsypání 03 zapravení 04 ometení 05 hotovo 30

31 DLAŽBY A VELKOPLOŠNÉ DLAŽBY PFF SPÁROVACÍ MALTA PRO DLAŽBY Vodopropustná spárovací malta pro spárování starých a nových dlažeb nebo velkoplošné dlažby. vakuově balená hotová směs ke klasickému zapravení snadné a hospodárné zpracování technologií Easy Clean Technology (ECT) převážně pro zatěžování chůzí vhodné pro kategorii použití N1 dle ZTV Wegebau zrnitost: 0 0,8 mm pevnost v tlaku: ca. 8 N/mm² písková* šedá* bazaltová* noční černá* *Jsou možné barevné odchylky způsobené technikou tisku PFL SPÁROVACÍ MALTA PRO DLAŽBY Třísložková, vodopropustná spárovací malta ke spárování starých i nových dlažeb, vázaná pojivem z umělé pryskyřice. vysoce vodopropustná vhodná pro údržbu zametacím strojem převážně pro zatěžování chůzí vhodná pro kategorii použití N1 dle ZTV Wegebau zrnitost: 0 0,8 mm pevnost v tlaku: asi 10 N/mm² PFM 2 SPÁROVACÍ MALTA PRO DLAŽBY Dvousložková, vodopropustná spárovací epoxidová malta určená pro vodopropustné spárování dlažeb z přírodního i umělého kamene, betonu, cihlových nebo jiných keramických dlažebních desek. vysoce vodopropustná vhodná pro údržbu zametacím strojem praktické balení v jednom kbelíku, včetně všech komponentů pro lehké a střední provozní zatížení do 20 t vhodné pro kategorii použití N3 dle ZTV Wegebau zrnitost: 0,2 1,2 mm pevnost v tlaku: > 25 N/mm² PFV 30 SPÁROVACÍ MALTA PRO DLAŽBY Třísložková, vodopropustná spárovací malta ke spárování starých i nových dlažeb, vázaná pojivem z umělé pryskyřice. vhodná pro údržbu zametacím strojem pro provozní zatížení do 20 t vhodné pro kategorii použití N3 dle ZTV Wegebau zrnitost: 0 0,8 mm pevnost v tlaku: asi 30 N/mm² (po 28 dnech) 31

32 DLAŽBY A VELKOPLOŠNÉ DLAŽBY PFH SPÁROVACÍ MALTA PRO DLAŽBY Cementem pojená spárovací malta s trasem pro spárování dlažebních kostek s vysokou pevností. Pro zatížení dopravním provozem. Velmi odolná vůči mrazu a posypovým solím. Lze dodat i ve verzi PFH rapid pro rychlé uvolnění k provozu po 7 dnech. PFH LIGHT SPÁROVACÍ MALTA PRO DLAŽBY Cementem pojená spárovací malta pro dlažby s trasem pro spárování betonových kostek a kostek s nízkou pevností. Pro zatížení dopravním provozem. Velmi odolná vůči mrazu a posypovým solím. Vhodná pro kategorii použití N3 dle ZTV Wegebau. TPM-D DRENÁŽNÍ TRASOVÁ MALTA PRO VYSOKÉ PROVOZNÍ ZATÍŽENÍ Drenážní trasová malta pro dlažby TPM-D 4 s vysokou pevností pro vysoké dopravní zatížení a speciální stavební technologie. Díky svému vyjímečnému složení a použití originálního trasu má malta pro lože TPM-D vynikající schopnost propouštět vodu a optimální vlastnosti zpracování. Lze dodat i ve verzi TPM-D rapid pro rychlé uvolnění k provozu po 7 dnech. TPM-D 8 je vhodná k výrobě betonových drenážních nosných vrstev. TNH RAPID KOTVICÍ TRASOVÝ MŮSTEK Kotvicí trasový můstek rapid TNH-rapid je šedý adhezní prostředek sloužící ke zlepšení spojení dlažebních kostek nebo desek s maltou pro lože. Díky svému vyjímečnému složení a použití originálního trasu tubag má adhezní pojivo TNH-rapid vynikající adhezní vlastnosti. 32

33 VHODNÉ PRO Testováno dle FGSV PRACOVNÍ DOKUMENT Č. 618/2 S TAV B U S I L N I C! tubag - Systém pro stavbu silnic Vše pro dokonalé spojení Firma tubag nabízí kompletní systém pro stavby silnic pro pevně pojenou stavební metodu - inovativní stavební materiály pro zhotovení vysoce namáhaných dopravních ploch v provedení z dlažebních kostek nebo desek, které zůstávají trvale opticky přitažlivé a bezchybné. Pro dokonalou souhru formy a funkce. 33

34 SCHODIŠTĚ 34

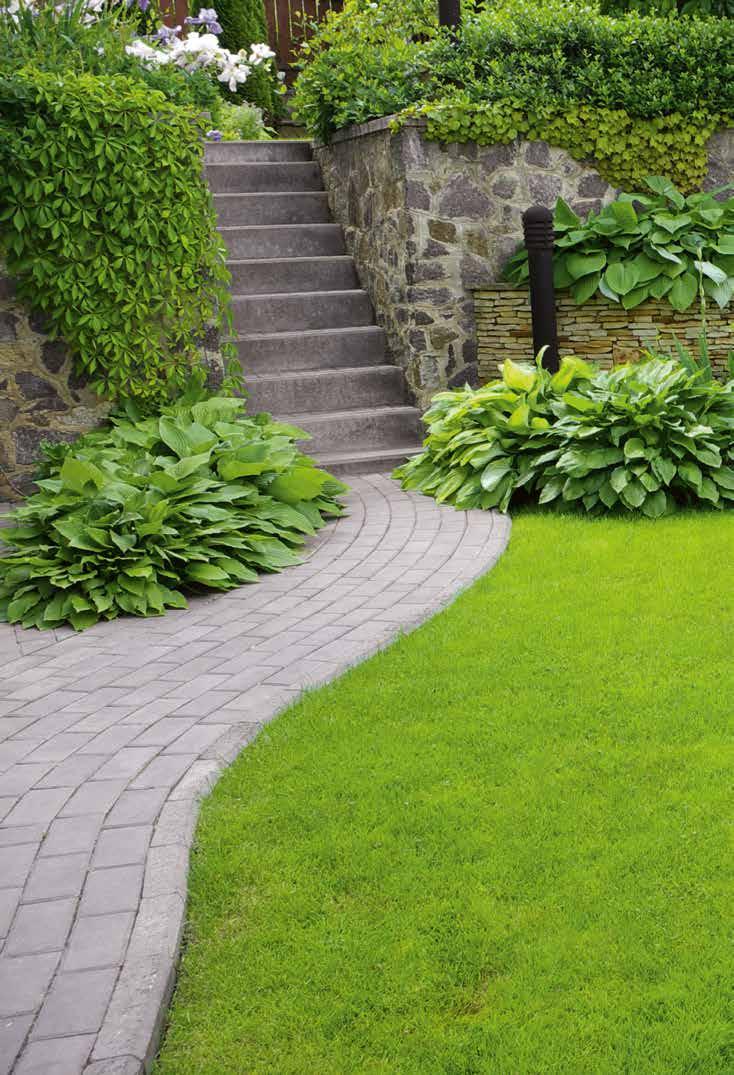

35 Dokonalý schod za schodem Schodiště a terasové stupně jsou nejen přístupovými prvky do zahrady, ale spoluvytvářejí i její strukturu. Díky stupňům lze navíc překonávat výškové rozdíly i na malém prostoru. Avšak schody jsou nejen funkční. Pomocí nich lze vytvořit zajímavé architektonické prvky. Jsou pozvánkou k odpočinku nebo prvkem členění zahrady. Pro udržení dlouhé životnosti schodišť a terasových stupňů a minimalizaci rizik vápenných výkvětů nabízí firma tubag speciální produkty, které jsou snadno zpracovatelné a poskytují nejvyšší míru bezpečnosti abyste neklopýtli a vaše schodiště zůstalo stále krásné! 35

36 SCHODIŠTĚ BEZPEČNÁ SCHODIŠTĚ PRO STYLOVÉ ZAHRADY Aby schodiště zůstalo dlouhodobě polohově stabilní, vyžaduje pevný základ. Zatímco u krátkých schodišťových ramen se využije blokový základ, u delších schodišť se často na dolní a horní betonový základ umisťuje betonový nosník. Na utěsněný základ se poté do vodopropustné pokládkové malty uloží příslušný stupeň (např. plný schod, podepřené nebo deskové stupně). TIP Aby se z přilehlých povrchů na schody nedostávala voda a v zimě se tak netvořilo náledí, doporučujeme vytvořit na horním výstupu odvodňovací drážku (např. ACO self). betonový základ, vyztužený stavební izolace např. Alles dicht 2K Obrázek: ACO Hochbau Vertrieb GmbH adhezní pojiva TNH flex 6,46 2,5 % podkladní podsypová vrstva drenážní malta tubag TDM + 1,5 % 4,97 36

37 SCHODIŠTĚ Vždy, když nelze vyloučit, aby z podloží prostupovala vzlínající voda, je nutné provést zvláštní opatření. Pokud může pod schodiště pronikat voda, může vynášet rozpustné složky podzemní konstrukce až na povrch schodů. Důsledkem je nevzhledné zbarvení, které může výrazně snižovat optickou kvalitu schodiště. V tomto případě doporučujeme použít přídavnou drenáž schodů montážní lepidlo k upevnění: MK 900 drenáž schodů (např. gutjahr AquaDrain SD-1) mřížka na schody z nerezové oceli jako výztuž drenážní malta: TDM upevnění: TNH-flex

38 ZDIVO 38

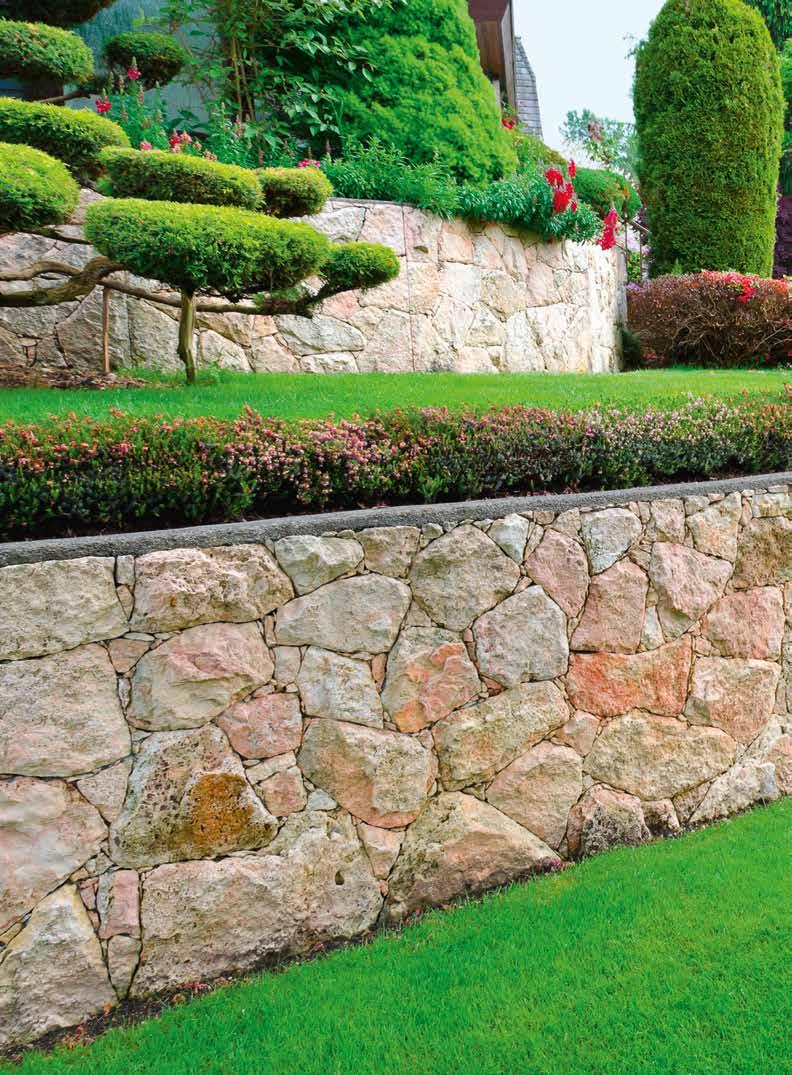

39 Dokonalé kámen na kameni Zídky člení volný prostor, pomáhají vyrovnávat výškové rozdíly v zahradě a podepírají terén. Pomocí nich lze vytvářet atraktivní terasy. V závislosti na zatížení a požadavcích se může přitom konstrukce zídek lišit. Je důležité, aby byla pro dané kameny použita vhodná malta, která zajistí dlouhou životnost a zabrání vzniku vápenných výkvětů. Malty z tubag programu GaLaBau představují ten správný produkt pro každou stavbu s originálním trasem tubag! 39

40 ZDIVO MALTY KE ZDĚNÍ A SPÁROVÁNÍ PRO DOKONALÉ ZDĚNÍ ZAHRADNÍCH ARCHITEKTONICKÝCH CELKŮ Zdi musí být stabilní a musí na naší zahradě dlouho vydržet. Aby to bylo možné, doporučujeme použít velmi kvalitní malty s přídavkem trasu. Tras váže volné vápno a minimalizuje tím riziko vápenných výkvětů. Kromě toho se malta stává vláčnější a lze ji výborně zpracovávat. Zde jsou uvedené dva příklady, jak je možné bezpečně postavit zdi: adhezní můstek TNH flex malta ke zdění a spárování Tubag trasová malta pro opracovaný kámen izolace jako těsnicí vrstva Alles dicht 2K pokrytí zdi filtrační štěrk betonové jádro izolace Alles dicht 2K filtrační rouno Dodatečné spárování Během stavby zdi je nutné pravidelně vyškrabávat spáry asi 15 až 20 mm tak, aby se odstranila přebytečná malta. Poté se v případě potřeby musí prostor spár vyčistit a navlhčit. Spárovací malta se následně ve dvou pracovních krocích vpraví do prostoru spár a zhutní. V prvním pracovním kroku se zpracují vodorovné spáry a poté svislé. Ve druhém pracovním kroku nejprve svislé spáry a poté vodorovné. max. 2 mm max. 2 mm max mm zamáznutí spáry při zdění dodatečné vyspárování 40

41 ZDIVO spárování koruny zdi spárování trasová vápenná spárovací malta / zdění trasová malta izolace jako těsnicí vrstva např. quick-mix Alles dicht 2K betonový základ Vytváření spár Při vytváření spár je nutné dbát na to, aby se nehromadila dešťová voda a nemohla zatékat do masy zdiva. Proto by spára měla být zaplněna méně než 2 mm za líc zdicích prvků ideální způsob je zarovnání. Přitom je důležité, aby byla spára po vyspárování nepřetržitě vlhčena (dodatečná úprava). Vysoké teploty a přímé sluneční záření mohou působit negativně. 41

42 ZDIVO ZDĚNÍ A SPÁROVÁNÍ Obrázek: Latz Riehl Partner Landschaftsansichten 42

43 ZDIVO TWM ZDICÍ MALTA S TRASEM Vápenotrasová malta pro zdění a spárování kamenných a cihelných zdicích prvků. M2,5 dle EN M5 dle EN zrnitost 0-4 mm vydatnost cca 20 l z 30 kg TWM S SPECIÁLNÍ ZDICÍ MALTA S TRASEM Vodoodpudivá cementová zdicí a spárovací malta. Vhodná pro vysoké zatížení, např. koruny zdiva apod. M10 dle EN vydatnost cca 20 l z 30 kg TZM ZDICÍ MALTA S TRASEM Cementová zdicí malta s trasem pro zdění kamenných zdicích prvků. Vhodná pro vysoké zatížení. spotřeba cca 33,5 kg/m 2 při formátu DF 2 zrnitost 0-4 mm M10 dle EN vydatnost cca 26 l z 40 kg TKF TRASVÁPENNÁ SPÁROVACÍ HMOTA Trasvápenná malta pro spárování zdiva všech typů. Pro vnitřní i vnější použití. M2,5 dle EN M5 dle EN vydatnost cca 18 l - 21 l z 30 kg 43

44 PŘÍSADY A SPECIÁLNÍ PRODUKTY 44

45 Perfektní doplňky Vysoce kvalitní řešení zahrnují i detaily! Velký význam mají nejen spáry a uložení, ale také okolní stavební prvky. Od izolace až po beton pro vaše plotové sloupky - vše pro vaši stavbu obdržíte od firmy quick-mix. 45

46 PŘÍSADY A SPECIÁLNÍ PRODUKTY PUR POJIVO Bezředidlové jednosložkové polyuretanové pojivo pro tvoření vodopropustných dekorativních ploch z kamenů, štěrků a písků. pro dekorativní zahradní plochy vodopropustné transparentní světlostálé spotřeba 2-5 % hmotnostních z hmotnosti pojiva čas zpracování cca 75 minut zatížitelné po přibližně 8 hodinách (při + 20 C a 50% relativní vlhkosti) 46

47 PŘÍSADY A SPECIÁLNÍ PRODUKTY RZB Suchá betonová směs jednoduše zpracovatelná zalitím vodou v kotevním otvoru. Pro kotvení a osazování různých prvků, např. sloupků plotů, zábradlí, sušáků, houpaček a jiných zahradních konstrukcí. zpracování bez nutnosti míchání vhodné pouze pro zahradní aplikace zrnitost 0-8 mm spotřeba - dle použití rychletvrdnoucí 47

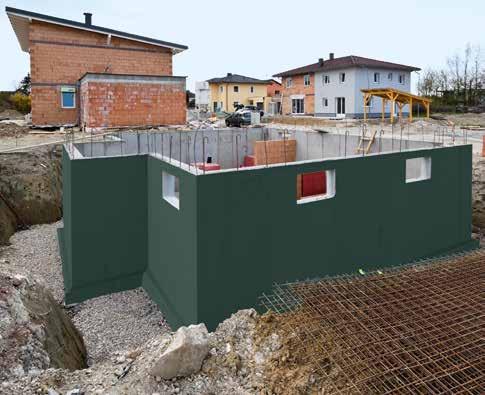

48 PŘÍSADY A SPECIÁLNÍ PRODUKTY ADR Alles dicht 2K Dvousložková stavební reaktivní hydroizolace, za chladu flexibilní, vysoce odolná proti tlaku, překlenující trhliny. Vhodná na vodorovné a svislé konstrukce. NOVINKA Vhodné pro výstavbu pod tlakem termínu. Univerzální použití! pro rychlé utěsnění staveb a inženýrských staveb na všech nosných podkladech bez ředidel a asfaltů barva zelená vhodné i pro terasy a balkóny překlenuje trhliny Spotřeba: cca 3,2 kg/m 2 při povrchovém zatížení vodou cca 4,8 kg/m 2 proti zemní netlakové vlhkosti cca 6,4 kg/m 2 proti tlakové prosakujcí vodě V běžném procesu výstavby často dochází k situacím, které vyžadují rychlá řešení z důvodu počasí nebo termínů. Aby nedošlo k zastavení stavby je nutné hledat kvalitní produkty, které umožní tyto práce provést v dostatečné kvalitě a životnosti. Nová reaktivní těsnicí stěrka ADR Alles dicht 2K splňuje všechny tyto požadavky. Kombinuje všechny výhody cementoakrylátových a bitumenových stěrek do jednoho materiálu. bezrozpouštědlová a bez asfaltů, šetrná k životnímu prostředí odolná proti dešti už po 2 hodinách zatížení vodou už po 16 hodinách vysoká odolnost vůči tlaku: > 1 MN/m 2 vhodná jako izolace pod cihelné a kamenné zdivo odolnost 3 bar (30 m vodní sloupec) 48

49 PŘÍSADY A SPECIÁLNÍ PRODUKTY EG Dvousložkový epoxidový penetrační nátěr pro zlepšení přilnavosti a spojení ve vysoce namáhaných oblastech. Použití i jako litá pryskyřice. Neobsahuje rozpouštědla. Univerzální použití venku i uvnitř. Na podlahy i stěny. Odolné vůči chemikáliím. vhodná rovněž k sešívání trhlin v podlahách pro interiér i exteriér BD1K 1K JEDNOSLOŽKOVÁ BITUMENOVÁ STĚRKA Jednosložková silnovrstvá bitumenová hydroizolační stěrka bez obsahu rozpouštědel. snadná zpracovatelnost pro interiér a exteriér spotřeba: cca 1-2 l/m 2 stěrkování cca 3,6 l/m 2 proti zemní netlakové vodě cca 4,8 l/m 2 proti tlakové vodě BGR ZÁKLADNÍ NÁTĚR Bezrozpouštědlový základní nátěr ke zlepšení přilnavosti bitumenových silnovrstvých hydroizolačních aplikací. pro zlepšení adheze všech bitumenových stěrek stejně jako ADR Alles dicht 2K reakční doba 30 minut barva červená FDS 2K Dvousložková, bezešvá, trvale pružná hydroizolační hmota pro izolaci ploch zatěžovaných vlhkostí a termickým namáháním, jako jsou terasy, balkony, jímky, vytápěné podlahy apod. Použití ve venkovním i vnitřním prostředí. spotřeba cca 1,2 kg/m²/mm tloušťky vrstvy 49
