ihealth AIR PO3 Bezdrátový pulzní oximetr UŽIVATELSKÝ MANUÁL

Transkript

1 ihealth AIR PO3 Bezdrátový pulzní oximetr UŽIVATELSKÝ MANUÁL

2 MODEL PO3M Bezdrátový pulzní oximetr UŽIVATELSKÝ MANUÁL OBSAH SYMBOLY.. 1 ZAMÝŠLENÉ POUŽITÍ 2 SOUČÁSTI BALENÍ 2 SOUČÁSTI A DISPLEJ 3 POPIS ZAŘÍZENÍ 3 KONTRAINDIKACE 4 VAROVÁNÍ 4 UPOZORNĚNÍ.. 4 POUŽÍVÁNÍ PULZNÍHO OXIMETRU 6 PÉČE A ÚDRŽBA 9 SPECIFIKACE. 10 ŘEŠENÍ POTÍŽÍ. 12 DŮLEŽITÉ INFORMACE VYŽADOVANÉ FCC 13 KONTAKTY A ZÁKAZNICKÝ SERVIS. 14 INFORMACE O ELEKTROMAGNETICKÉ KOMPATIBILITĚ. 15

3 SYMBOLY Symboly, které se týkají PO3M Symbol Definice symbolu JE NEZBYTNÉ PŘEČÍST SI NÁVOD K OBSLUZE VAROVÁNÍ Komponenty přicházející do kontaktu s lidským tělem Žádný alarm pro SpO2 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Elektroodpad by se neměl likvidovat spolu s domovním odpadem. Prosím recyklujte na místech k tomu určených. Informujte se a požádejte o radu na místním úřadě nebo u prodejce. Použití podle data VÝROBCE EVROPSKÝ REPREZENTANT SÉRIOVÉ ČÍSLO UDRŽUJTE V SUCHU V SOULADU S POŽADAVKY MDD 93/42/EEC 1

4 ZAMÝŠLENÉ POUŽITÍ Bezdrátový pulzní oximetr PO3M je neinvazivní zařízení, které slouží k bodové kontrole funkční kyslíkové saturace arteriálního hemoglobinu (SpO2) a srdeční tepové frekvence. Bezdrátový pulzní oximetr je určen k měření saturace krve kyslíkem a tepové frekvence dospělých osob starších 16 let v domácím a nemocničním prostředí (včetně klinického použití v interní medicíně, chirurgii, při anestezii, intenzivní péči atd.). Bezdrátový pulzní oximetr je určen pro kontinuální monitoring. Kompatibilita Bezdrátový pulzní oximetr PO3M je navržen pro použití s následujícími zařízeními: iphone 4S nebo novější ipad Air nebo novější ipad mini (1. generace) nebo novější ipad (3. generace) nebo novější ipod touch (5. generace) nebo novější Verze ios u těchto zařízení by měla být 8.0 nebo vyšší. Bezdrátový pulzní oximetr PO3M je také kompatibilní s řadou zařízení se systémem Android. Verze Android by měla být 4.3 nebo vyšší. Pro kompletní seznam kompatibilních zařízení navštivte stránku podpory na www. ihealthlabs.com. SOUČÁSTI BALENÍ 1x Bezdrátový pulzní oximetr PO3M 1x lanyard 1x USB kabel 2

5 SOUČÁSTI A DISPLEJ Displej Indikátor Bluetooth Tlačítko start POPIS ZAŘÍZENÍ Pulzní oximetr SPO3M měří množství kyslíku ve vaší krvi a tepovou frekvenci. Oximetr pracuje na principu prosvícení menších žilek nebo vlásečnic na konci prstu dvojicí laserových paprsků. Změřený signál je následně sejmut fotosenzitivními prvky a zpracován mikroprocesorem. Saturace kyslíkem (SpO2) je udávána procentem celkové kapacity. Například hodnota SpO2 v rozmezí 94 až 99 % je považována za normální. Vyšší nadmořské výšky a další faktory mohou ovlivnit hodnoty považované za normální u konkrétní osoby. Jakékoliv pochybnosti o výsledcích měření by měly být konzultovány s praktickým lékařem nebo zdravotnickými profesionály. 3

6 IEC : OPR. 1 (2006) + OPR. 2 (2007)/EN :2006/AC:2010 (Zdravotnická elektrická zařízení Část 1: Všeobecné požadavky na základní bezpečnost a základní výkon) IEC : 2007/EN : 2007/AC: 2010 (Zdravotnická elektrická zařízení Část 1-2: Všeobecné požadavky na základní bezpečnost a základní výkon Kolaterální norma: Elektromagnetická kompatibilita Požadavky a zkoušky) IEC (První vydání): 2010 (Zdravotnická elektrická zařízení Část 1-11: Všeobecné požadavky na základní bezpečnost a základní výkon Kolaterální norma: Požadavky na zdravotnická elektrická zařízení a lékařské elektrické systémy používané v domácím zdravotnickém prostředí) ISO :2011 (Zdravotnická elektrická zařízení Zvláštní požadavky na základní bezpečnost a základní výkon pulzního oximetru pro lékařské použití). Tímto [Andon Health CO., LTD] prohlašuje, že toto zařízení [PO3M] je v souladu se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES. Prohlášení o shodě směrnice 1999/5/ES lze stáhnout na následujícím odkazu: support/certifications. KONTRAINDIKACE Bezdrátový pulzní oximetr PO3M nelze použít na kojence. VAROVÁNÍ 1. Tento přístroj je určen pouze pro dospělé. 2. Každé činnosti mohou představovat riziko zranění, včetně uškrcení, pokud by se lanyard zamotal kolem krku. Používejte lanyard opatrně. 3. Nepoužívejte zařízení v blízkosti zařízení pro magnetickou rezonanci (MR). UPOZORNĚNÍ 4

7 1. Nepoužívejte přístroj jako jediný podklad pro rozhodování lékaře. Je určen pouze jako další informace, kterou lze poskytnout zdravotnickému odborníkovi. 2. Přístroj může špatně interpretovat nadměrný pohyb jako dobrou sílu pulzu. Při používání zařízení proto omezte pohyb na minimum. 3. Nepoužívejte přístroj na stejné ruce/paži při současném používání monitoru krevního tlaku. 4. Zařízení nemá žádné alarmy saturace kyslíku v krvi a tepové frekvence, takže vás zvukově neupozorní, pokud je množství kyslíku v krvi příliš nízké nebo vaše tepová frekvence abnormální. Pokud výsledky měření SpO2 a tepové frekvence nejsou v normálním rozmezí, kontaktujte prosím svého lékaře. 5. Nevkládejte přístroj do kapaliny a nečistěte jej prostředky obsahujícími chlorid amonný nebo výrobky, které nejsou uvedeny v tomto uživatelském manuálu. 6. Každá z následujících podmínek může snížit výkon zařízení: A. blikání nebo velmi jasné světlo; B. nadměrné pohyby; C. slabá pulzní kvalita (nízká perfúze); D. nízká hladina hemoglobinu; E. lak na nehty nebo umělé nehty; F. Veškeré nedávné testy, které vyžadovaly injekci intravaskulárních barviv. 7. Přístroj nemusí fungovat, pokud trpíte špatnou cirkulací. Vyčistěte vaši kůži např. kartáčkem, abyste zvýšili cirkulaci, nebo umístěte zařízení na jiný prst. 8. Přístroj měří kyslíkovou saturaci funkčního hemoglobinu. Vysoká hladina dysfunkčního hemoglobinu (způsobená srpkovitou anémií, oxidem uhelnatým atd.) může ovlivnit přesnost měření. 9. Nepoužívejte přístroj v hořlavém prostředí (prostředí obohacené kyslíkem). 5

8 10. Nepoužívejte přístroj mimo stanovený rozsah provozních teplot a neskladujte zařízení mimo stanovený rozsah teplot. 11. Materiály použité v zařízení jsou v souladu s biokompatibilitou a netoxickými předpisy a nepředstavují pro tělo žádné nebezpečí. 12. Používání v záchranných vozidlech s komunikačními systémy může ovlivnit přesnost měření. 13. Balení výrobku je recyklovatelné a musí být shromažďováno a likvidováno v souladu s příslušnými předpisy země nebo oblasti, kde bylo balení výrobku nebo jeho příslušenství otevřeno. 14. Každý materiál zařízení, který může způsobit znečištění, musí být shromažďován a likvidován v souladu s místními předpisy a požadavky. 15. Žádný funkční testovací přístroj nelze použít k posouzení přesnosti pulzního oximetru. 16. Nedívejte se do světelné LED diody, protože může způsobit podráždění očí. 17. Přístroj je kalibrován tak, aby zobrazoval FUNKČNÍ SATURACI KYSLÍKEM. 18. Nepoužívejte přístroj déle než 30 minut. 19. Rozsah vlnových délek pulzního oximetru může být obzvláště užitečný pro klinické lékaře. 20. Protože jsou měření pulzního oximetru statisticky rozdistribuována, lze očekávat, že pouze cca dvě třetiny měření budou spadat do rozsahu ± efektivní hodnoty naměřené oximetrem. 21. Přesnost SpO2 byla testována porovnáním s ko-oximetrem a přesnost tepové frekvence byla testována porovnáním s funkčním testerem. 22. Přístroje nesmí být instalovány nebo ukládány v blízkosti jiných zařízení. Je-li nutné umístit přístroj v blízkosti nebo jej ukládat s jinými zařízeními, nejprve se prosím ujistěte, zda zařízení může za takových podmínek pracovat normálně. Doporučená opatření k zamezení nebo omezení tohoto rušení naleznete v části INFORMACE O ELEKTROMAGNETICKÉ KOMPATIBILITĚ. 6

9 POUŽÍVÁNÍ PULZNÍHO OXIMETRU Než začnete používat pulzní oximetr Bezdrátový pulzní oximetr může být používán, pokud uživatel sedí, stojí nebo leží. Během měření by uživatel neměl chodit ani běhat a měl by věnovat pozornost tomu, aby nepohyboval příliš prstem, na kterém je zařízení připojeno, stejně tak odpovídající paži a rameno. Doporučujeme, aby si uživatel před použitím umyl ruce. Lak na nehty, zejména tmavé odstíny, mohou přesnost měření ovlivnit. Doporučujeme také, abyste před měřením odstranili jakýkoli lesk. Přístroj je vhodný pro použití na jakémkoli prstu s výjimkou palce. Upřednostňujte použití ukazováčku nebo prostředníčku. Před prvním použitím dobijte baterie Připojte bezdrátový pulzní oximetr k USB portu zdroje elektrické energie (může to být i počítač) a stiskněte tlačítko start. Indikátor baterie poté začne blikat, což znamená, že nabíjení baterie bylo zahájeno. Jakmile indikátor icato baterie přestane blikat, znamená to, že je baterie plně nabitá. icato STAŽENÍ APLIKACE PRO ios: Stáhněte si aplikaci ihealth MyVitals z Apple App Store a nainstalujte ji. (Verze ios vašeho zařízení by měla být 5.0 nebo vyšší.) 7

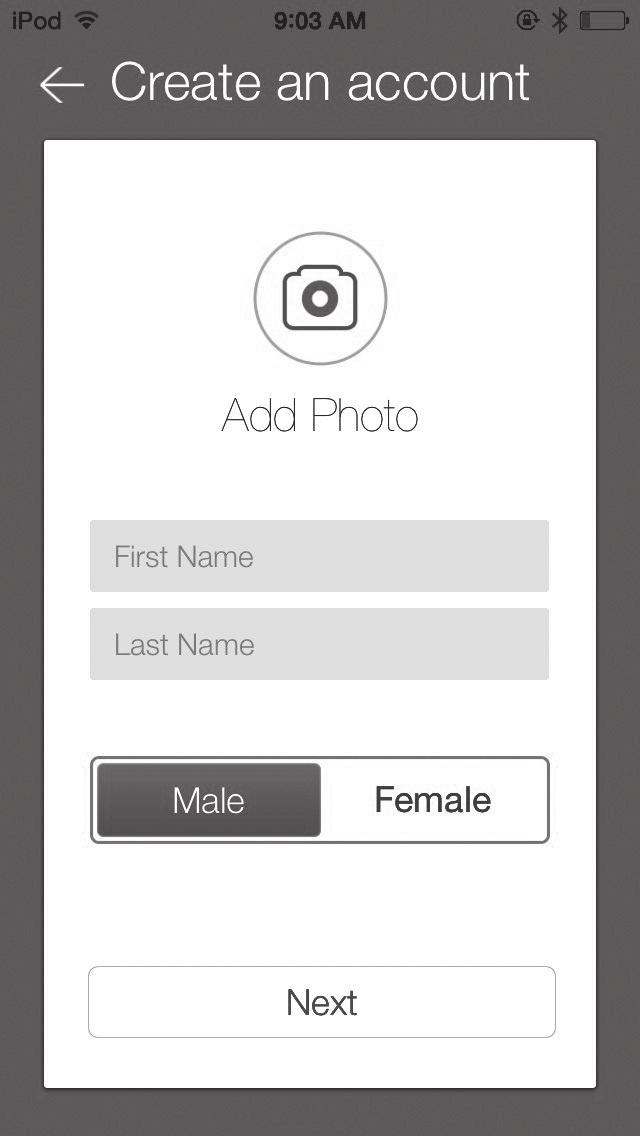

10 STAŽENÍ APLIKACE PRO ANDROID: Stáhněte si aplikaci ihealth MyVitals z obchodu Google Play a nainstalujte ji. (Verze systému Android vašeho zařízení by měla být 4.3 nebo vyšší.) Vytvořte si uživatelský a cloudový účet Po instalaci aplikace se zaregistrujte a nastavte váš uživatelský účet podle instrukcí aplikace. Po nastavení uživatelského účtu získáte také přístup k bezplatnému a zabezpečenému cloudovému účtu služby ihealth. Přejděte na adresu a poté klikněte na tlačítko Přihlásit se (Sign In), abyste mohli přistupovat k vašemu cloudovému účtu z PC nebo Macu. 8

11 POUŽÍVÁNÍ BEZ CHYTRÉHO ZAŘÍZENÍ Po prvním použití bude datum a čas pulzního oximetru PO3M synchronizován s vaším přístrojem. Může být také použit bez připojení k chytrému zařízení. V takovém případě budou data měření uložena v paměti a mohou být nahrána do aplikace při opětovném nastavení spojení. Pulzní oximetr PO3M dokáže uložit až 100 měření. Jakmile je paměť plná, nejnovější měření přepisují nejstarší. PÉČE A ÚDRŽBA 1. Čistěte zařízení jednou týdně nebo častěji, pokud je používáno více uživateli. 2. Otřete přístroj měkkým hadříkem navlhčeným alkoholem, abyste se vyhnuli přenosu infekce. Nelijte alkohol přímo na zařízení nebo do něj. Vysušte měkkým hadříkem nebo nechte vyschnout. 3. Vyvarujte se pádů zařízení na tvrdé povrchy. 4. Neponořujte přístroj do vody ani do jiné kapaliny, dojde k poškození zařízení. 5. Bylo-li je toto zařízení skladováno pod 0 C, před použitím nechte přístroj přizpůsobit teplotě místnosti. 6. Nepokoušejte se rozebírat toto zařízení. 7. PO3M je vysoce přesný elektronický přístroj a musí být opravován/servisován akreditovaným servisním centrem ihealth. 8. Nesprávná výměna baterie provedená nevyškoleným personálem může vést k nepřijatelnému riziku (např. nadměrným teplotám, požáru nebo výbuchu). 9. Funkčnost oximetru lze ověřit pomocí pacientského simulátoru «Index 2», vyrobeného společností Fluke. 10. Očekávaná životnost PO3M činí přibližně 5 let. 9

12 SPECIFIKACE 1. Model: PO3M 2. Klasifikace: vnitřní napájení, typ BF 3. Stupeň ochrany proti vniknutí vody: IPX1 4. Systém zobrazení: LED 5. Zdroj energie: lithium-iontová baterie, 3,7 V, 330 mah 6. Vrchol vlnové délky: 660 nm / 880 nm 7. Maximální optický výstupní výkon: 1mW 8. Rozsah měření SpO2: % 9. Průměrná efektivní hodnota (ARMS) přesnosti SpO2: 80 ~ 99 %: ± 2 %, 70 ~ 79 %: ± 3 %, <70 %: bez definice. 10. Rozsah Průměrná efektivní hodnota 90 ~ 100 % 1, ~ 89 % 1, ~ 79 % 1,7277 Níže uvedený obrázek ukazuje grafický diagram všech SaO2 versus SpO2 s lineární regresí vhodnou pro všechny vzorové údaje v klinickém protokolu. 10

13 Bodový diagram SaO2 versus SpO2 s lineární regresí Níže uvedený obrázek zobrazuje grafický diagram SaO2 versus chyba (SpO2 - SaO2) s horním 95% a spodním 95% limitem shody: Bodový diagram rozdílu mezi metodami v porovnání s SaO2 11. Rozsah měření tepové frekvence: 30/min-250/min 12. Přesnost tepové frekvence: 30/min ~ 99/min: ±2, 100/min ~ 250/min: ± 2 %. 13. Doba aktualizace dat: 15 s 14. Automatické vypnutí: po 8 sekundách bez indikace senzorů 15. Provozní prostředí: 5 až 40 C; vlhkost <80 %; atmosférický tlak: 700 až 1060 hpa 16. Skladovací prostředí: -20 až 55 C; vlhkost <95%; atmosférický tlak: 700 až 1060 hpa 11

14 ŘEŠENÍ POTÍŽÍ Problém Možná příčina Řešení SpO2 nebo tepová frekvence nevykazují žádnou hodnotu nebo hodnota kolísá. Zařízení se nezapne. Na obrazovce se zobrazí E1. Bliká indikátor nízké kapacity baterie. Aplikace nemůže použít bezdrátový pulzní oximetr PO3M. 1. Prst není vložen správně. 2. Prst nebo ruka se mohou pohybovat. 3. Přístroj může být poškozen. 1. Baterie může být vybitá. 2. Přístroj může být poškozen. Senzor je poškozen. Baterie je vybitá. Bluetooth nefunguje. 1. Vyjměte prst a znovu jej vložte podle pokynů. 2. Snažte se udržet úplný klid a znovu otestujte. 3. Obraťte se prosím na zákaznický servis ihealth. 1. Dobijte baterii a opakujte měření. 2. Obraťte se prosím na zákaznický servis ihealth. Obraťte se prosím na zákaznický servis ihealth. Dobijte baterii a opakujte měření. Obnovte připojení Bluetooth. Pokud stále není úspěšné, restartujte bezdrátové zařízení (ipod, iphone nebo ipad). 12

15 DŮLEŽITÉ INFORMACE POŽADOVANÉ FCC Toto zařízení splňuje podmínky části 15 směrnic FCC. Provoz je podmíněn splněním dvou následujících podmínek: (1) Toto zařízení nesmí způsobovat škodlivé rušení. (2) Toto zařízení musí akceptovat jakékoli vnější rušení včetně rušení, které může způsobit nežádoucí provoz zařízení. POZN.: Toto zařízení bylo testováno a shledáno v souladu s limity pro digitální zařízení třídy B, podle části 15 pravidel FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení instalací v obytných oblastech. Toto zařízení vytváří, používá a může vyzařovat vysokofrekvenční energii a pokud není instalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rozhlasového nebo televizního příjmu, což lze zjistit zapnutím a vypnutím zařízení. Uživatel by se měl pokusit napravit rušení pomocí jednoho nebo více z následujících opatření: - Přesměrujte nebo přemístěte přijímací anténu. - Zvyšte vzdálenost mezi zařízením a přijímačem. - Připojte zařízení do zásuvky na jiném okruhu, než ke kterému je připojen přijímač. - Poraďte se s prodejcem nebo zkušeným radio/ TV technikem. 13

16 KONTAKTY A ZÁKAZNICKÝ SERVIS Vyrobeno pro ihealth Labs Inc. 719N. Shoreline Blvd., Mountain View, CA 94043, USA Tel.: ihealthlabs Europe 3 rue Tronchet, 75008, Paris, France support@ihealthlabs.eu ANDON HEALTH CO., LTD No. 3 Jinping Street, YaAn Road, Nankai District, Tianjin , China Tel.: Výhradní dovozce pro ČR: EasyCo s.r.o. Bezová 1658/1, budova Golden Office, Praha 4, Česká republika info@easystore.cz, , ihealth je ochranná známka společnosti ihealth Lab Inc. Loga související s technologií Bluetooth jsou registrované ochranné známky společnosti Bluetooth SIG, Inc., a jakékoli použití těchto značek společností ihealth Lab Inc. je povoleno na základě licence. Další ochranné známky a obchodní názvy jsou ochrannými známkami příslušných vlastníků. 14

17 INFORMACE O ELEKTROMAGNETICKÉ KOMPATIBILITĚ Tabulka 1 Pro všechny zdravotnické elektrické přístroje a systémy Pokyny a prohlášení výrobce elektromagnetické emise PO3M je určen k použití v elektromagnetickém prostředí upřesněném níže. Uživatel PO3M by měl zajistit použití v takovém prostředí. Test emisí Shoda RF emise CISPR 11 Skupina 1 Elektromagnetické prostředí pokyny PO3M používá RF energii pouze pro vnitřní funkce. Tyto emise jsou tedy velice nízké a je nepravděpodobné, že by způsobovaly jakékoliv rušení blízkého elektrického vybavení. RF emise CISPR 11 Třída B PO3M je vhodný pro použití ve všech provozech včetně domácích podmínek Harmonické emise a takových, které jsou přímo připojeny k Neplatné IEC/EN veřejné nízkonapěťové síti, která napájí stavby určené k bydlení. Kolísání napětí/emise blikání IEC/EN Neplatné

18 Tabulka 2 Pro všechny zdravotnické elektrické přístroje a systémy Pokyny a prohlášení výrobce elektromagnetická imunita PO3M je určen k použití v elektromagnetickém prostředí upřesněném níže. Uživatel PO3M by měl zajistit použití v takovém prostředí. Test imunity Úroveň testu IEC Úroveň shody Elektromagnetické prostředí pokyny Elektrostatický výboj (ESD) IEC/EN ±6 kv kontakt ±8 kv vzduch ±6 kv kontakt ±8 kv vzduch Podlahy by měly být ze dřeva, betonu nebo keramické dlažby. Jsou-li podlahy pokryty syntetickým materiálem, relativní vlhkost by měla být aspoň 30 %. Magnetická frekvence síťové frekvence (50/60 Hz) IEC/EN A/m 3 A/m Magnetická pole síťových frekvencí by měla být na úrovních charakteristických pro komerční nebo zdravotnická prostředí. POZN.: U značí střídavé napětí před aplikováním testovací úrovně. 16

19 Tabulka 3 Pro zdravotnické elektrické přístroje a systémy, které nejsou život podporující Pokyny a prohlášení výrobce elektromagnetická imunita PO3M je určen k použití v elektromagnetickém prostředí upřesněném níže. Uživatel PO3M by měl zajistit použití v takovém prostředí. Test imunity Vyzařované RF IEC Úroveň testu IEC V/m 80 MHz až 2,5 GHz Úroveň shody 3 V/m Elektromagnetické prostředí pokyny Přenosná a mobilní RF komunikační zařízení by neměla být používána blíže jakékoliv části PO3M včetně kabelů, než je vzdálenost vypočítaná z rovnice aplikované na frekvenci vysílače. Doporučená vzdálenost: d=1,2 P 80 MHz až 800 MHz d=2,3 P 800 MHz až 2,5 GHz Kde P představuje maximální výstupní výkon vysílače ve Wattech (W) podle výrobce vysílače a d představuje doporučenou separační vzdálenost v (m). 17
