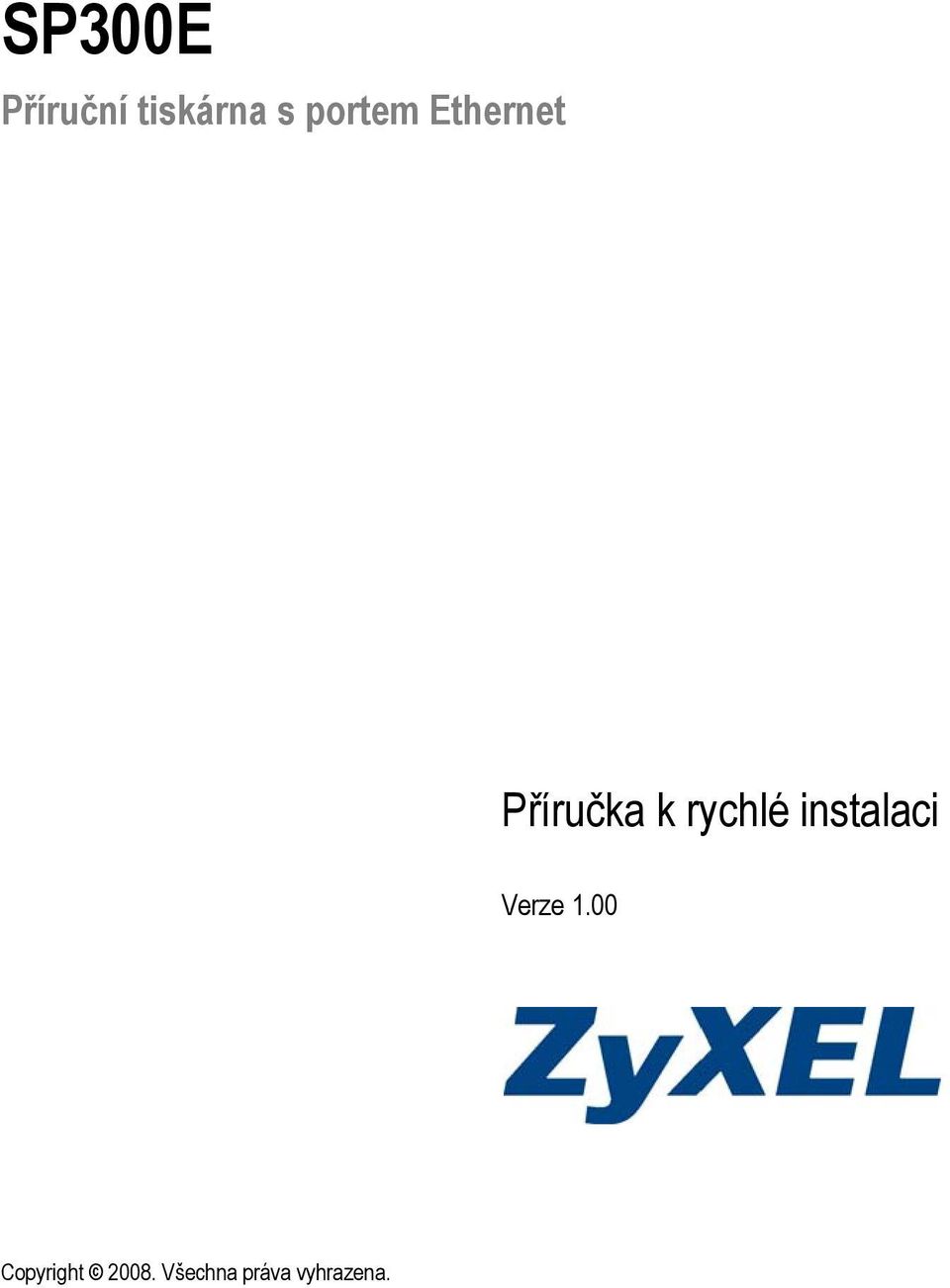

1 SP300E Příruční tiskárna s portem Ethernet Příručka k rychlé instalaci Verze 1.00 Copyright Všechna práva vyhrazena.

2 Obsah Obsah balení...1 Přehled...1 Tisk zkušební stránky...2 Zakládání role s papírem...2 Začínáme...3 Upgrade firmwaru...4 Nastavení hesla...5 Technické specifikace...5 Funkce horkých kláves...6 Bezpečnostní pokyny...6 Elektromagnetická kompatibilita (FCC)...7

3 Obsah balení Zkontrolujte si prosím dodané balení. Mělo by obsahovat následující součásti: Tiskárna SP300E Termo-papír (50m) Napájecí šňůra Kabel Ethernet (1,5m) Příručka k rychlé instalaci Pokud některé výše uvedené součásti chybí nebo jsou poškozené, kontaktujte svého prodejce. Přehled 1 Kryt role s papírem 2 Kryt tiskárny 3 Trhací lišta (pro řezání papíru) 4 Tlačítko A 5 Tlačítko B 6 Tlačítko C 7 Tlačítko pro otevřené krytu tiskárny 8 Tlačítko Reset 9 Zástrčka napájení (stejnosměrný proud) 10 Konektor P/S 2 k připojení klávesnice 11 Port RJ45 s podporou PoE 12 LED kontrolka 10M Link/Act nebo resetování na tovární nastavení (zelená) Zelená LED kontrolka bude po dobu 5 sekund svítit při zpracování požadavku na resetování na tovární nastavení. 13 LED kontrolka 100M Link/Act (žlutá) 1

4 Tisk zkušební stránky Po instalaci tiskárny zkontrolujte její funkčnost vytištěním zkušební stránky. Postupujte podle následujících pokynů: 1 Vypněte tiskárnu. 2 Stiskněte tlačítko A na cca 5 sekund. Poté tiskárnu opět zapněte. 3 Tiskárna vytiskne zkušební stránku. Zakládání role s papírem

5 Začínáme 1 Spusťte webový prohlížeč. Do políčka pro vložení adresy vložte tovární výchozí IP adresu a stiskněte Enter. 2 Objeví se přihlašovací obrazovka tiskárny. 3 Do políček Username (uživatelské jméno) a Password (heslo) vepište tovární výchozí nastavení: uživatelské jméno admin a heslo Poté klikněte na Setup (nastavení). Objeví se obrazovka k nastavení tiskárny. 3

6 Poznámka: Je důležité si zapamatovat vložené heslo. Pokud z jakýchkoliv příčin heslo zapomenete nebo ztratíte, stiskněte tlačítko Reset na zadní straně přístroje. Resetováním se všechny vložené údaje změní na výchozí tovární nastavení. Všechny konfigurace včetně uživatelského jména, hesla a IP adres budou smazány a bude je tedy nutné vložit znovu. 4 Vložte IP adresu a údaje o bezpečnostním klíči a poté klikněte na tlačítko Apply (vložit). 5 Postup je úspěšně ukončen. Upgrade firmwaru 1 Na přihlašovací obrazovce vepište do políček uživatelské jméno (Username) a heslo (Password) a klikněte na tlačítko Firmware Upgrade. Objeví se obrazovka pro upgrade firmwaru. Do políčka File Location/Name (umístění souboru/jméno) vepište cestu k souboru a jeho jméno. Klikněte na tlačítko Apply (použít) a počkejte, než se objeví hlášení systému o úspěšném dokončení upgradu. 3 Upgrade proběhl v pořádku. Poznámka: Pokud upgrade firmwaru neproběhl úspěšně, objeví se při příštím přihlášení do systému obrazovka upgradu firmwaru. Zkuste celý postup provést znovu. 4

7 Nastavení hesla Tiskárně můžete přidělit nové heslo, které budete potřebovat při příští konfiguraci tiskárny. Pokud chcete heslo změnit, vepište do políčka Renew Password nové heslo a poté je pro kontrolu vepište znovu do políčka Confirm Password. Technické specifikace Šířka papíru 58mm (+0/-1) Délka papíru 50m (max) Tloušťka papíru 65µm Vnější průměr role s papírem 63mm (+2/-2) Vnitřní průměr role s papírem 12mm (+0,5/-0) Detekce papíru Šířka tisku Typ tisku Tisková rychlost Rozlišení Foto senzor 48mm Počet bodů na řádce 384 Provozní životnost termální hlavy Rozhraní PoE Klávesové rozhraní PS/2 Rozměry Přímý termální 25,4 mm/sek 203dpi (8DPMM) 50km Přední panel: 3 tlačítka, LED kontrolka portu Link/ACT Zadní panel: port Ethernet, DC slot, PS/2, tlačítko Reset Podpora 802.3af PoE (napájení přes Ethernet) _*/. Enter 109mm x 155mm x 90mm (šxhxv) Napájení Stejnosměrný proud, 5V, 2.5A Provozní teplota 0 až 50 C Skladovací teplota -10 až 60 C Provozní vlhkost Skladovací vlhkost Certifikace 10 až 80 relativní vlhkost 10 až 95 relativní vlhkost VCCI, C-Tick, CE, FCC, CSA 5

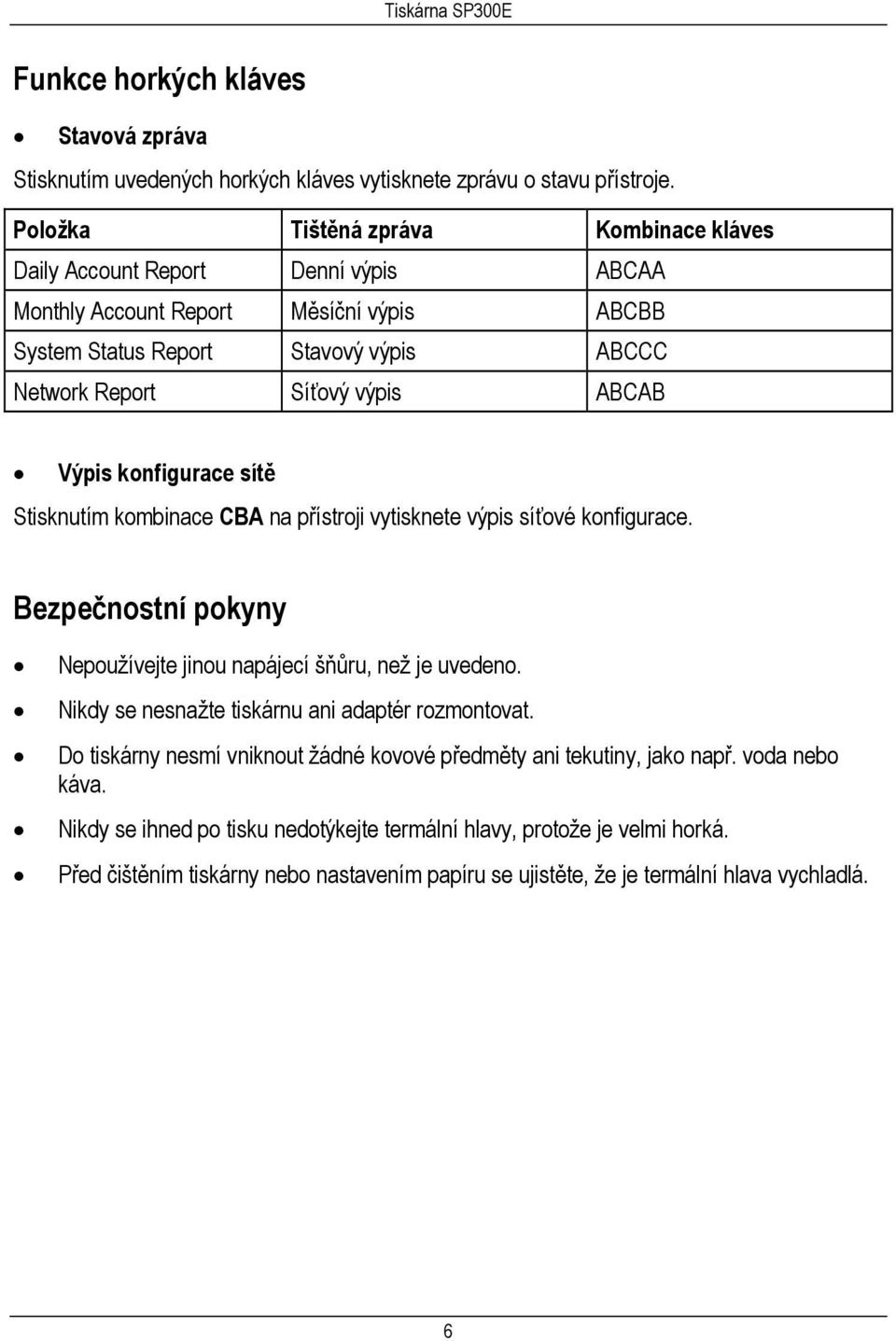

8 Funkce horkých kláves Stavová zpráva Stisknutím uvedených horkých kláves vytisknete zprávu o stavu přístroje. Položka Tištěná zpráva Kombinace kláves Daily Account Report Denní výpis ABCAA Monthly Account Report Měsíční výpis ABCBB System Status Report Stavový výpis ABCCC Network Report Síťový výpis ABCAB Výpis konfigurace sítě Stisknutím kombinace CBA na přístroji vytisknete výpis síťové konfigurace. Bezpečnostní pokyny Nepoužívejte jinou napájecí šňůru, než je uvedeno. Nikdy se nesnažte tiskárnu ani adaptér rozmontovat. Do tiskárny nesmí vniknout žádné kovové předměty ani tekutiny, jako např. voda nebo káva. Nikdy se ihned po tisku nedotýkejte termální hlavy, protože je velmi horká. Před čištěním tiskárny nebo nastavením papíru se ujistěte, že je termální hlava vychladlá. 6

9 Elektromagnetická kompatibilita (FCC) Toto zařízení splňuje standardy pro zařízení třídy B (class B) podle části 15 standardů FCC. Toto zařízení splňuje ustanovení části 15 standardů FCC. Provoz zařízení podléhá těmto podmínkám: 1. Zařízení nesmí způsobovat škodlivé rušení. 2. Zařízení musí přijmout jakékoli přijaté rušení včetně takového, které může způsobit jeho nežádoucí činnost. Toto zařízení bylo testováno podle požadavků na počítačová zařízení třídy B, jejichž limity splňuje v rámci standardů FCC, část 15. Tato omezení jsou navržena tak, aby zajišťovala přiměřenou ochranu proti nežádoucímu rušení v komerční instalaci. Zařízení vytváří, používá a může vyzařovat elektromagnetické záření na rádiových frekvencích a při zanedbání pokynů pro instalaci a používání může způsobit nežádoucí rušení rozhlasového a televizního vysílání. Nelze však vyloučit, že u konkrétní instalace k rušení nedojde. Pokud k rušení rozhlasového či televizního příjmu skutečně dojde (existenci rušení lze ověřit vypnutím a zapnutím přístroje), doporučujeme uživateli, aby se pokusil rušení omezit některým z následujících opatření: 1. Změňte polohu nebo orientaci příjmové antény. 2. Zvětšete vzdálenost mezi daným zařízením a přijímačem. 3. Připojte dané zařízení do zásuvky na jiném obvodu, než do kterého je zapojen přijímač. 4. Požádejte o pomoc prodejce nebo kvalifikovaného opraváře rádií/televizorů. Změny a úpravy zařízení neschválené držitelem certifikace kompatibility mohou ukončit oprávnění uživatele provozovat zařízení. 7
