1 Kabel Ethernet kategorie 5e, třída D pro pevné uložení - zkoušený do 100 MHz Kabel pro průmyslový Ethernet kat. 5e pro pevné uložení vnější plášť z bezhalogenové směsi nebo PUR (schválení AWM), provedení 2 x nebo 4 x 2xAWG24/1 Info Kabel pro průmyslový Ethernet Cat.5e Rušivé signály Mechanická odolnost Bez halogenů Výroba strojů a zařízení Automatizace Výhody Bezproblémová komunikace z úrovně senzor/aktor až na úroveň Internetu Stíněný proti rušivým vlivům elektromagnetického pole Použití v suchých nebo vlhkých prostorech Vhodný pro průmyslový Ethernet v drsném průmyslovém prostředí Kabely s pláštěm z PUR: jmenovité napětí UL 1000 V pro uložení vedle silových kabelů

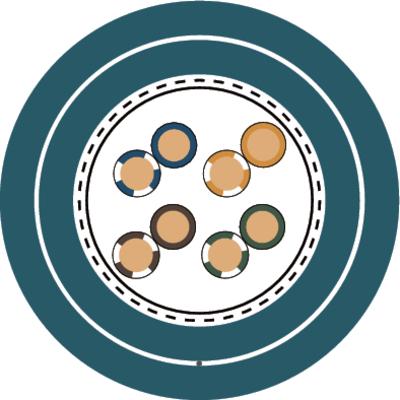

2 Oblasti použití 2párové provedení: 10/100 Mbit/s pro průmyslový Ethernet 4párové provedení: 10/100/1000 Mbit/s pro průmyslový Ethernet Vhodný pro aplikace EtherCAT a EtherNet/IP Průmyslové použití Pevné uložení Vlastnosti výrobku Vysoce kvalitní dvojité stínění zaručuje vysokou spolehlivost přenosu v elektromagneticky zatížených oblastech Vnější plášť z PUR je v širokém rozsahu odolný proti minerálním olejům a oděru Vnější plášť bez halogenů Odkazy na normy / schválení PUR verze s aprobací UL AWM Style Odolný proti plameni dle IEC Bez halogenů dle IEC (podíl plynů obsahujících halogenové kyseliny); Korozivita zplodin hoření dle IEC (stupeň acidity) Konstrukce Plné jádro Izolace žil z pěnového polyolefinu 2 nebo 4párové provedení SF/UTP: celkové stínění opletem z pocínovaných měděných drátů a hliníkovou kompozitní fólií Vnější plášť v provedení PUR nebo LSZH Barva modrá (RAL 5021) Technická data Klasifikace ETIM 5: Klasifikace ETIM 6: Špičkové provozní napětí: Minimální poloměr ohybu: Zkušební napětí: ETIM 5.0 Class-ID: EC ETIM 5.0 Class-Description: datový kabel ETIM 6.0 Class-ID: EC ETIM 6.0 Class-Description: Data cable (ne pro silnoproudé účely) 125 V Pevné uložení: 7,5 x vnější průměr (2 párový kabel) Pevné uložení: 8 x vnější průměr (4 párový kabel) Žíla/žíla: 1000 V Žíla/stínění: 500 V Charakteristická impedance: 100 Ω ± 15% Teplotní rozsah: Pevné uložení (PUR): VDE -30 C až +80 C UL/CSA -30 C až +80 C Pohyblivé použití (PUR): VDE -5 C až +50 C UL/CSA -5 C až +80 C Cable halogenfree compound Fixed installation: -30 C to +80 C Moved: -5 C to +60 C

3 Poznámka Pokud není uvedeno jinak, jedná se u všech zobrazených hodnot u výrobku o jmenovité hodnoty. Další údaje, jako např. tolerance, obdržíte na vyžádání, jsou-li k dispozici a jsou-li uvolněny ke zveřejnění. Naše standardní délky najdete na adrese: délky kabelů. Velikost balení: kruh 30 kg nebo kruh 250 m, jinak buben Na vyžádání od nás obdržíte podrobný technický list. Uveďte konkrétní typ kabelu/rozměr. Fotografie a grafika nejsou v měřítku a nejsou věrným zobrazením podrobností příslušných produktů Uvedené ceny jsou bázové ceny bez DPH a příplatků. Prodej pouze fyzickým a právnickým osobám.

4 Powered by TCPDF ( Číslo výrobku Označení výrobku Počet párů a průřez AWG Core diameter in mm Vnější průměr mm Hmotnost mědi kg/km Hmotnost kg/km ETHERLINE H CAT.5e 2 x 2 x AWG24/1 0,95 5, Vnější plášť z PUR, bezhalogenový ETHERLINE P CAT.5e 2 x 2 x AWG24/1 0,95 5, ETHERLINE H CAT.5e 4 x 2 x AWG24/1 0,95 6, ETHERLINE H-H CAT.5e Vnější plášť z PUR, bezhalogenový 4 x 2 x AWG24/1 0,95 6,1 x 8, ETHERLINE P CAT.5e 4 x 2 x AWG24/1 0,95 6, INFORMACE O VÝROBKU
