Cenově výhodný, harmonizovaný, flexibilní, jednožilový vodič pro chráněné pevné uložení

Transkript

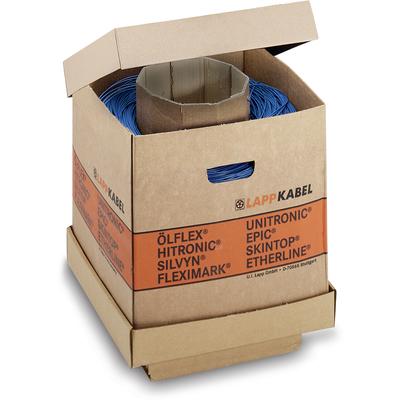

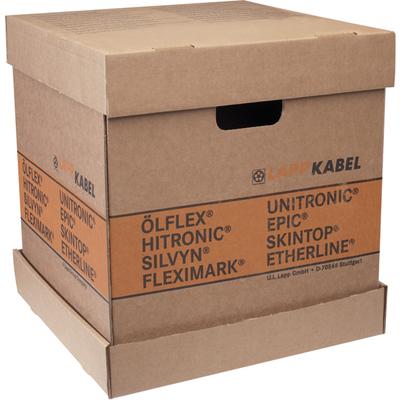

1 Cenově výhodný, harmonizovaný, flexibilní, jednožilový vodič pro chráněné pevné uložení H07V-K, HAR, připojovací a ovládací kabel, PVC, 450/750 V, zapojení, montáž, odolný vůči šíření plamene, třída 5/jemný vodič, pevná instalace, velká lepenková krabice Info CPR (Nařízení o stavebních výrobcích): výběr čísla výrobku na Efektivní <HAR> Výhody Vyšší hospodárnost díky optimálnímu zpracovávanému množství Jednožilové vodiče mají vyražený popis, takže dodatečné značení inkoustovým potiskem je bez problémů čitelné Snadná manipulace díky relativně nízké hmotnosti kartonových krabic Varianty shodné s typovým standardem <HAR> certifikovány zkušební a certifikační značkou "<HAR>" pro rychlejší akceptaci při finálním použití vodiče v rámci evropské působnosti CENELEC Oblasti použití Ideální pro výrobce konfekce k dosažení dlouhého strojního času při bezproblémovém potiskování Ke konfekci kabelových svazků a k propojování při montáži rozvaděčů Vlastnosti výrobku Odolný proti plameni podle IEC Odkazy na normy / schválení Typová konstrukční certifikace <HAR> podle EN /VDE Barvy izolace žil bez typové konstrukční certifikace podle EN /VDE : průhledná, zelená (jedna barva), žlutá (jedna barva), všechny dvoubarevné (s výjimkou zeleno-žluté a žluto-zelené)

2 Konstrukce Lanko z jemných holých měděných drátů Izolace žil na bázi PVC Technická data Klasifikace: Klasifikace ETIM 6: ETIM 5.0 Class-ID: EC ETIM 5.0 Class-Description: jednožilový kabel ETIM 6.0 Class-ID: EC ETIM 6.0 Class-Description: Single core cable Konstrukce vodiče: Z jemných drátů dle VDE 0295 tř. 5/IEC tř. 5 Minimální poloměr ohybu: Podle EN x vnější průměr (OD) při použití definovaném pro H05V-K; 2x OD při opatrném ohýbání Jmenovité napětí: Zkušební napětí: U 0 /U: 450/750 V 2500 V AC Proudová zatížitelnost: VDE 0298 část 4 EN / VDE Teplotní rozsah: Pevné uložení: -40 C to +80 C Pohyblivé použití: +5 C až +70 C Poznámka Pokud není uvedeno jinak, jedná se u všech zobrazených hodnot u výrobku o jmenovité hodnoty. Další údaje, jako např. tolerance, obdržíte na vyžádání, jsou-li k dispozici a jsou-li uvolněny ke zveřejnění. Bázová cena mědi: EUR 150/100 kg. Použití a definice pojmů "Bázová cena kovu" a "Hmotnost kovu" viz příloha katalogu T17. Fotografie a grafika nejsou v měřítku a nejsou věrným zobrazením podrobností příslušných produktů Uvedené ceny jsou bázové ceny bez DPH a příplatků. Prodej pouze fyzickým a právnickým osobám.

3 Číslo výrobku Průřez vodiče mm² Vnější průměr mm Barva žíly m/karton Hmotnost mědi kg/km Hmotnost kg/km K 1, zeleno-žlutá , E 1, zeleno-žlutá , K 1, hnědá , K 1, černá , E 1, černá , K 1, šedá K 1, modrá , E 1, modrá , K 1, tmavě modrá , E 1, tmavě modrá , K 1, oranžová , K 1, fialová , K 1, žlutá , K 1, bílá , K 1, červená , E 1, červená , K 2, zeleno-žlutá E 2, zeleno-žlutá K 2, zelená K 2, hnědá K 2, černá E 2, černá K 2, šedá K 2, modrá E 2, modrá K 2, tmavě modrá K 2, oranžová K 2, bílá K 2, červená K 2, tmavě modrá/bílá K zeleno-žlutá , K hnědá , K černá , E černá , K šedá ,4 45

4 Číslo výrobku Průřez vodiče mm² Vnější průměr mm Barva žíly m/karton Hmotnost mědi kg/km Hmotnost kg/km K modrá , K tmavě modrá , K oranžová , K červená , K modrá/bílá K tmavě modrá/bílá K zeleno-žlutá , E zeleno-žlutá , K černá , E černá , K modrá , E modrá , K oranžová , K červená , E červená , K modrá/bílá , K tmavě modrá/bílá ,6 71
