MODULÁRNÍ ŘEŠENÍ 10 GB/S STÍNĚNÉ / TŘÍDA E A. w CAT.6 A. w CAT.6 / TŘÍDA E STÍNĚNÉ. w CAT.6 / TŘÍDA E NESTÍNĚNÉ. w CAT.5 / TŘÍDA D STÍNĚNÉ

Transkript

1 Kompetence zavazuje. MODULÁRNÍ ŘEŠENÍ w CAT.6 A / TŘÍDA E A 10 GB/S STÍNĚNÉ w CAT.6 / TŘÍDA E STÍNĚNÉ w CAT.6 / TŘÍDA E NESTÍNĚNÉ w CAT.5 / TŘÍDA D STÍNĚNÉ w CAT.5 / TŘÍDA D NESTÍNĚNÉ w PROVEDENÍ IP 44 E N E R G I E P R Ů M Y S L B U D O V Y Z A Ř Í Z E N Í D A T A K A B E L Y O S V Ě T L E N Í

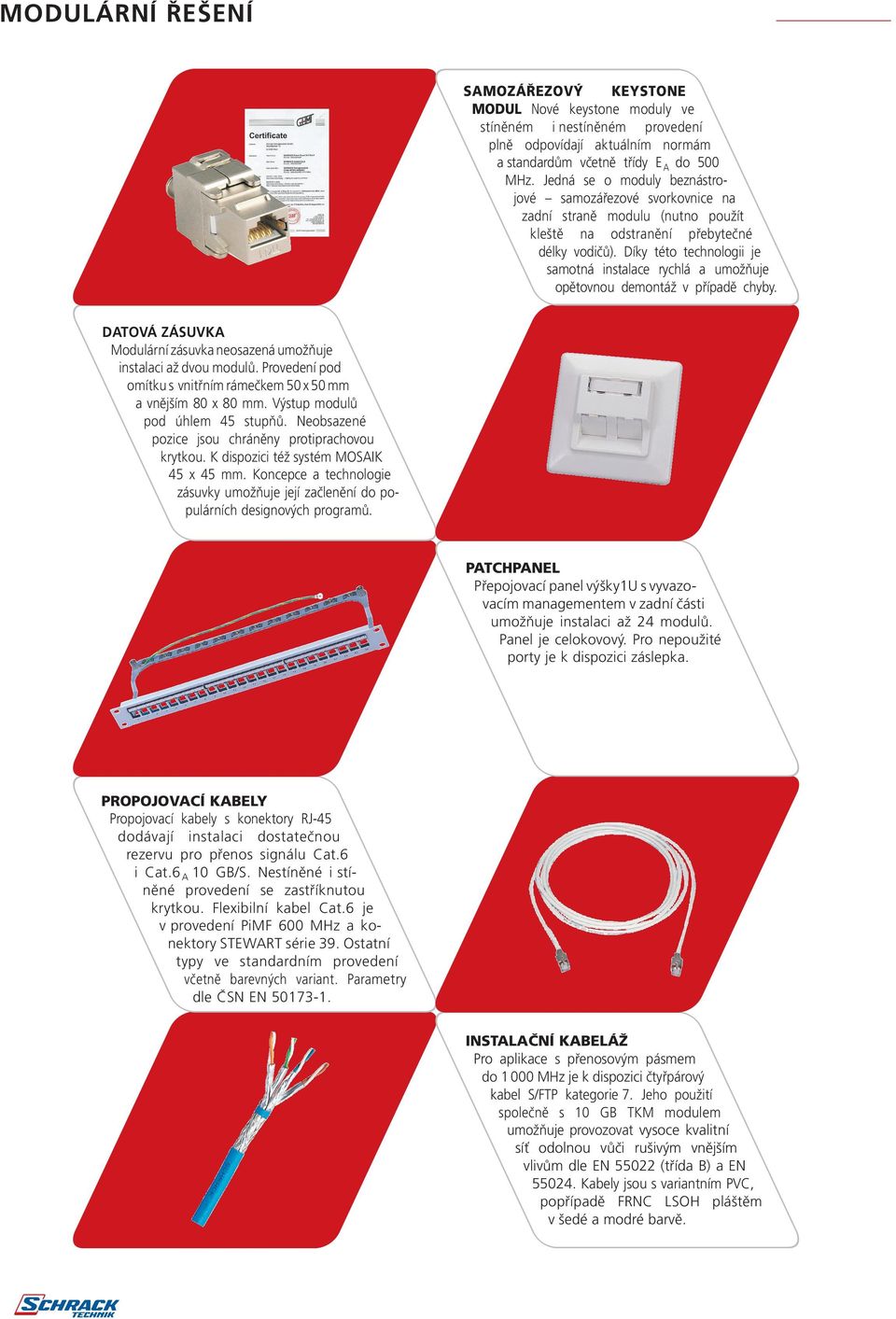

2 MODULÁRNÍ ŘEŠENÍ SAMOZÁŘEZOVÝ KEYSTONE MODUL Nové keystone moduly ve stíněném i nestíněném provedení plně odpovídají aktuálním normám a standardům včetně třídy E A do 500 MHz. Jedná se o moduly beznástrojové samozářezové svorkovnice na zadní straně modulu (nutno použít kleště na odstranění přebytečné délky vodičů). Díky této technologii je samotná instalace rychlá a umožňuje opětovnou demontáž v případě chyby. DATOVÁ ZÁSUVKA Modulární zásuvka neosazená umožňuje instalaci až dvou modulů. Provedení pod omítku s vnitřním rámečkem 50 x 50 mm a vnějším 80 x 80 mm. Výstup modulů pod úhlem 45 stupňů. Neobsazené pozice jsou chráněny protiprachovou krytkou. K dispozici též systém MOSAIK 45 x 45 mm. Koncepce a technologie zásuvky umožňuje její začlenění do populárních designových programů. PATCHPANEL Přepojovací panel výšky1u s vyvazovacím managementem v zadní části umožňuje instalaci až 24 modulů. Panel je celokovový. Pro nepoužité porty je k dispozici záslepka. PROPOJOVACÍ KABELY Propojovací kabely s konektory RJ-45 dodávají instalaci dostatečnou rezervu pro přenos signálu Cat.6 i Cat.6 A 10 GB/S. Nestíněné i stíněné provedení se zastříknutou krytkou. Flexibilní kabel Cat.6 je v provedení PiMF 600 MHz a konektory STEWART série 39. Ostatní typy ve standardním provedení včetně barevných variant. Parametry dle ČSN EN INSTALAČNÍ KABELÁŽ Pro aplikace s přenosovým pásmem do MHz je k dispozici čtyřpárový kabel S/FTP kategorie 7. Jeho použití společně s 10 GB TKM modulem umožňuje provozovat vysoce kvalitní síť odolnou vůči rušivým vnějším vlivům dle EN (třída B) a EN Kabely jsou s variantním PVC, popřípadě FRNC LSOH pláštěm v šedé a modré barvě.

3 OBSAH w CAT.6 A / TŘÍDA E A 10 GB/S STÍNĚNÉ KEYSTONE MODUL RJ-45 STÍNĚNÝ CAT.6A 10 GB/S... 2 MODULÁRNÍ ZÁSUVKA 50 X BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU... 2 MODULÁRNÍ ZÁSUVKA MOSAIK 45 X RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU... 3 BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU... 3 MODULÁRNÍ PATCHPANEL... 4 INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM... 4 PROPOJOVACÍ KABELY PRO 10 GB/S... 4 INSTALAČNÍ KABEL S/FTP CAT MHZ... 5 w CAT.6 / TŘÍDA E STÍNĚNÉ KEYSTONE MODUL RJ-45 STÍNĚNÝ CAT MODULÁRNÍ ZÁSUVKA 50 X BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU... 6 MODULÁRNÍ ZÁSUVKA MOSAIK 45 X RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU... 7 BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU... 7 MODULÁRNÍ PATCHPANEL... 8 INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM... 8 PROPOJOVACÍ KABELY PRO 1 GB/S... 8 INSTALAČNÍ KABEL F/FTP CAT MHZ... 9 w CAT.6 / TŘÍDA E NESTÍNĚNÉ KEYSTONE MODUL RJ-45 NESTÍNĚNÝ CAT MODULÁRNÍ ZÁSUVKA 50 X BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU MODULÁRNÍ ZÁSUVKA MOSAIK 45 X RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU MODULÁRNÍ PATCHPANEL INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM PROPOJOVACÍ KABELY INSTALAČNÍ KABEL U/UTP CAT MHZ w CAT.5 / TŘÍDA D STÍNĚNÉ KEYSTONE MODUL RJ-45 STÍNĚNÝ CAT MODULÁRNÍ ZÁSUVKA 50 X BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU MODULÁRNÍ ZÁSUVKA MOSAIK 45 X RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU MODULÁRNÍ PATCHPANEL INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM PROPOJOVACÍ KABELY INSTALAČNÍ KABEL F/UTP CAT MHZ w CAT.5 / TŘÍDA D NESTÍNĚNÉ KEYSTONE MODUL RJ-45 NESTÍNĚNÝ CAT MODULÁRNÍ ZÁSUVKA 50 X BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU MODULÁRNÍ ZÁSUVKA MOSAIK 45 X RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU MODULÁRNÍ PATCHPANEL INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM PROPOJOVACÍ KABELY INSTALAČNÍ KABEL U/UTP CAT MHZ w PROVEDENÍ IP 44 NÁSTĚNNÝ BOX IP ZAPUŠTĚNÝ BOX IP REJSTŘÍK... 25

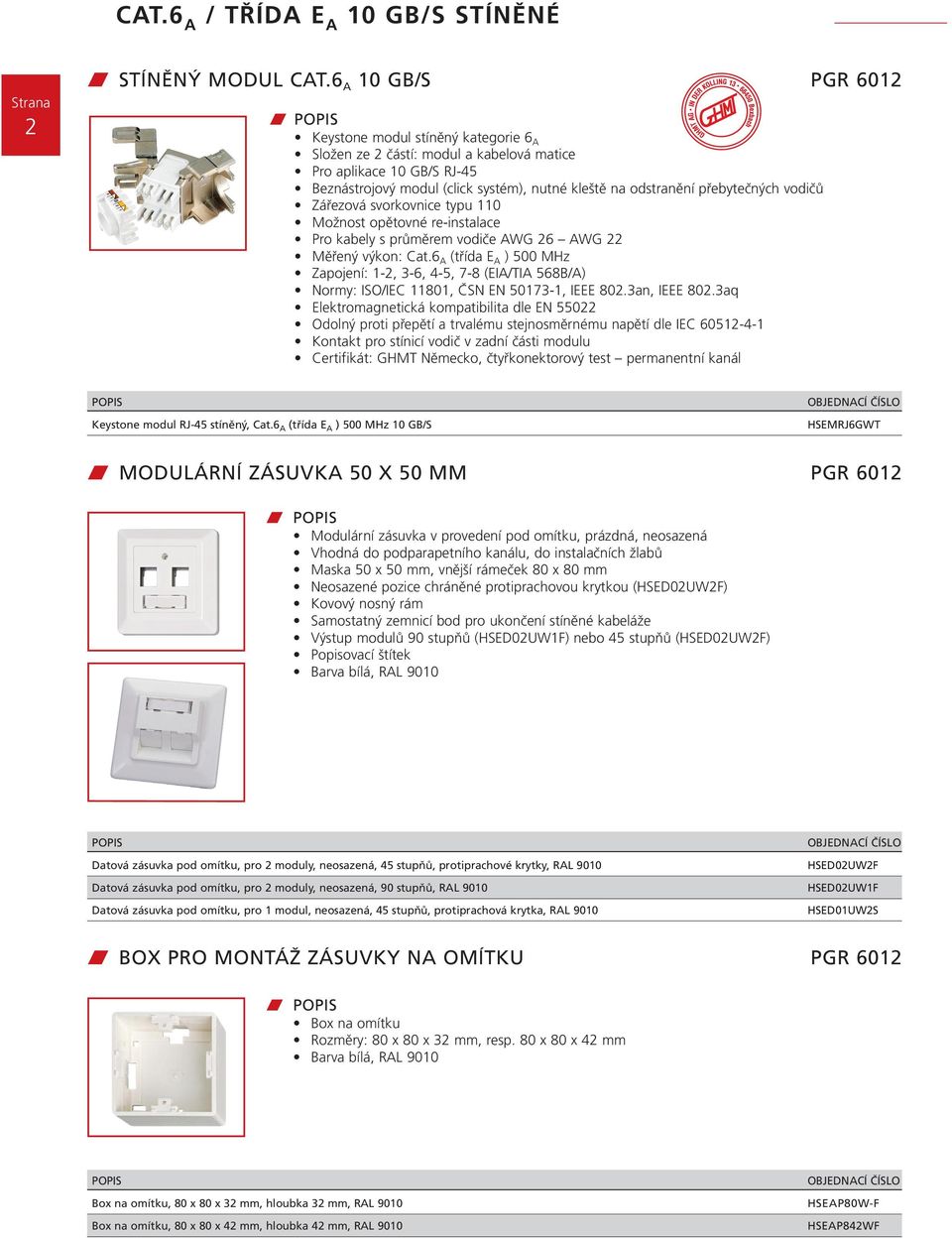

4 CAT.6 A / TŘÍDA E A 10 GB/S STÍNĚNÉ w STÍNěNÝ MODUL CAT.6 A 10 GB/S PGR 6012 Keystone modul stíněný kategorie 6 A Složen ze 2 částí: modul a kabelová matice Pro aplikace 10 GB/S RJ-45 Beznástrojový modul (click systém), nutné kleště na odstranění přebytečných vodičů Zářezová svorkovnice typu 110 Možnost opětovné re-instalace Pro kabely s průměrem vodiče AWG 26 AWG 22 Měřený výkon: Cat.6 A (třída E A ) 500 MHz Zapojení: 1-2, 3-6, 4-5, 7-8 (EIA/TIA 568B/A) Normy: ISO/IEC 11801, ČSN EN , IEEE 802.3an, IEEE 802.3aq Elektromagnetická kompatibilita dle EN Odolný proti přepětí a trvalému stejnosměrnému napětí dle IEC Kontakt pro stínicí vodič v zadní části modulu Certifikát: GHMT Německo, čtyřkonektorový test permanentní kanál Keystone modul RJ-45 stíněný, Cat.6 A (třída E A ) 500 MHz 10 GB/S HSEMRJ6GWT w MODULÁRNÍ ZÁSUVKA 50 x 50 MM PGR 6012 Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do podparapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou (HSED02UW2F) Kovový nosný rám Samostatný zemnicí bod pro ukončení stíněné kabeláže Výstup modulů 90 stupňů (HSED02UW1F) nebo 45 stupňů (HSED02UW2F) Popisovací štítek Barva bílá, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 45 stupňů, protiprachové krytky, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 90 stupňů, RAL 9010 Datová zásuvka pod omítku, pro 1 modul, neosazená, 45 stupňů, protiprachová krytka, RAL 9010 HSED02UW2F HSED02UW1F HSED01UW2S w BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU PGR 6012 Box na omítku Rozměry: 80 x 80 x 32 mm, resp. 80 x 80 x 42 mm Barva bílá, RAL 9010 Box na omítku, 80 x 80 x 32 mm, hloubka 32 mm, RAL 9010 Box na omítku, 80 x 80 x 42 mm, hloubka 42 mm, RAL 9010 HSEAP80W-F HSEAP842WF

5 CAT.6 A / TŘÍDA E A 10 GB/S STÍNĚNÉ w MODULÁRNÍ ZÁSUVKA MOSAIK 45 X 45 MM PGR 6012 Vzhledem k velikosti a robustnosti 10 GB/S modulu je možné jej osadit do jednoportové zásuvky typu MOSAIK 22,5 x 45 mm. Výstup modulu pod úhlem 90 stupňů. Zásuvka obsahuje protiprachovou clonku a popisný štítek 3 Zásuvka MOSAIK 22,5 x 45 mm, pro 1 modul, neosazená, RAL 9010 Záslepka MOSAIK 22,5 x 45 mm, RAL 9010 HSEMD01W1F HSEMDZ1W1F w RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU PGR 6012 Pro zásuvky MOSAIK je možné použít klasický rámeček pro montáž pod omítku nebo do kabelového kanálu. Rámečky umožňují montáž více zásuvek do jednoho pole, resp. do jedné instalační přístrojové krabice. Do rámečku lze vložit 2, 4 nebo 6 samostatných jednoportových zásuvek 22,5 x 45 mm. Rámeček pod omítku, vnitřní rozměr 45 x 45 mm, vnější rozměr 80 x 80 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 90 mm, vnější rozměr 80 x 148 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 135 mm, vnější rozměr 80 x 205 mm, RAL 9010 HSEMDR2W0F HSEMDR4W0F HSEMDR6W0F w BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU PGR 6012 Se zásuvkou MOSAIK je též možné realizovat povrchovou montáž. K tomu slouží boxy na omítku různých rozměrů podle typu použitého rámečku HSEDRxW0F. Box na omítku pro rámeček HSEMDR2W0F, 81 x 81 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR4W0F, 81 x 148 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR6W0F, 81 x 205 x 42 mm, RAL 9010 HSEMAP2W3F HSEMAP4W3F HSEMAP6W3F

6 CAT.6 A / TŘÍDA E A 10 GB/S STÍNĚNÉ 4 w MODULÁRNÍ PATCHPANEL PGR 6012, 6013 Modulární patchpanely Schrack se dodávají v barvě šedé RAL provedení výšky 1U umožňuje instalovat až 24 modulů. Celokovová konstrukce se zemnicím vodičem a vyvazovacím kabelovým managementem v zadní části. Popisný štítek a montážní sada v balení. K dispozici též provedení na omítku s možností osazení maximálně 8 moduly. Nástěnný panel lze instalovat na DIN lištu pomocí montážních spon. 19 modulární patchpanel, prázdný, neosazený, pro max. 24 modulů HSER0240GF Nástěnný patchpanel, prázdný, neosazený, pro max. 8 modulů HSER0080GV Sada montážních spon (2 ks) pro nástěnný patchpanel HSER0080GV HSERHUTADA Záslepka pro neosazené pozice, barva bílá RAL 9010 HSEMRZ01WF w INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM PGR 6351 Ploché instalační kleště jako základní montážní nástroj pro novou řadu keystone modulů. Slouží k odstřižení přebytečných vodičů v kabelové matici modulu. Díky úhlovým a plochým nožům je zaručen dokonalý a minimální přesah vodičů. Ploché instalační kleště na keystone moduly HTOOL00002 w PROPOJOVACÍ KABELY PRO 10 GB/S PGR 6414 Propojovací kabel 2 x RJ-45 stíněný Konektory STEWART série 39 Cat.6 Zastříknuté krytky šedé barvy Flexibilní kabel v provedení PiMF, 600 MHz, LSOH plášť Možná barevná provedení: H6GSx02K0x, x= G šedá, R červená, Y žlutá, U zelená, B.modrá DÉlka (M) Propojovací kabel stíněný, 2 x RJ-45, šedý 0,5 H6GSG00K5G Propojovací kabel stíněný, 2 x RJ-45, šedý 1 H6GSG01K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 2 H6GSG02K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 3 H6GSG03K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 5 H6GSG05K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 7 H6GSG07K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 10 H6GSG10K0G

7 CAT.6 A / TŘÍDA E A 10 GB/S STÍNĚNÉ w INSTALAČNÍ KABEL s/ftp CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY E A 10 GB/S) PGR 6011 Provedení: stíněný kabel S/FTP PiMF (samostatně stíněné páry) do MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější plášť vodiče: polyethylen (PE) Průměr přes plášť vodiče: 1,40 mm ± 0,05 mm Stínění: samostatně stíněné páry folií + zemnicí drát + celkové stínění opletením Vnější plášť kabelu: LSOH dle IEC (nízkokouřivý a bezhalogenový), FRNC Vnější průměr kabelu: 8,0 mm Barva pláště: modrá, RAL 5015 Balení: dřevěná cívka 500 m, m Normy: ISO/IEC 11801, ČSN EN , IEC , EN , IEC 61034, EN 50267, IEC , VDE C 5 w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 60 mm NVP: 0,80 c Maximální zatížení v tahu: 100 N Frekvenční pásmo: 600 MHz (Cat.7), MHz Nesouměrné zpoždění: 5 ns/100 m Charakteristická impedance při 100 MHz: 100 W VÁHA (KG/M) OBSAH MĚDI (G/M) Kabel S/FTP PiMF, 4x2xAWG23, 1000 MHz, FRNC + LSOH modrý plášť 0, HSEKP423HK Kabel S/FTP PiMF, 4x2xAWG23, 1000 MHz, FRNC + LSOH šedý plášť 0, HVSKP423HK Kabel S/FTP PiMF, 2x(4x2xAWG23), 1000 MHz, FRNC + LSOH modrý plášť 0, HSEKP823HK ÚTLUM Frekvence MHz Norma (Max.) 1) 2,0 5,7 18,5 26,8 30,2 41,6 44,1 48,9 db/100 m Typické hodnoty 1,9 4,8 16,4 24,5 24,5 36,1 38,2 42,9 47,7 50,8 55,1 61,0 db/100 m NEXT Frekvence MHz Norma (Min.) 1) db Typické hodnoty db PS NEXT Frekvence MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m PS EL-FEXT Frekvence MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m PS ACR Frekvence MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m zpětný odraz Frekvence MHz Norma (Min.) 1) 23,0 25,0 20,1 18,0 17,3 17,3 17,3 17,3 db/100 m Typické hodnoty 24,5 31,1 33,2 33,2 33,4 31,4 30,5 27,6 26,2 23,9 31,7 18,0 db/100 m 1) ISO/IEC 11801: 2. vydání

8 CAT.6 / TŘÍDA E STÍNĚNÉ 6 w STÍNĚNÝ MODUL CAT.6 PGR 6012 Keystone modul stíněný kategorie 6 Složen ze 2 částí: modul a kabelová matice Pro aplikace 1 GB/S RJ-45 Beznástrojový modul (click systém), nutné kleště na odstranění přebytečných vodičů Zářezová svorkovnice typu 110 Možnost opětovné re-instalace Pro kabely s průměrem vodiče AWG 26 AWG 22 Měřený výkon: Cat.6 (třída E) 250 MHz Zapojení: 1-2, 3-6, 4-5, 7-8 (EIA/TIA 568B/A) Normy: ISO/IEC 11801, ČSN EN Elektromagnetická kompatibilita dle EN Odolný proti přepětí a trvalému stejnosměrnému napětí dle IEC Kontakt pro stínicí vodič v zadní části modulu Certifikát: GHMT Německo Keystone modul RJ-45 stíněný, Cat.6 (třída E) 250 MHz HSEMRJ6GWS w MODULÁRNÍ ZÁSUVKA 50 x 50 MM PGR 6012 Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do podparapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou (HSED02UW2F) Kovový nosný rám Samostatný zemnicí bod pro ukončení stíněné kabeláže Výstup modulů 90 stupňů (HSED02UW1F) nebo 45 stupňů (HSED02UW2F) Popisovací štítek Barva bílá, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 45 stupňů, protiprachové krytky, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 90 stupňů, RAL 9010 Datová zásuvka pod omítku, pro 1 modul, neosazená, 45 stupňů, protiprachová krytka, RAL 9010 HSED02UW2F HSED02UW1F HSED01UW2S w BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU PGR 6012 Box na omítku Rozměry: 80 x 80 x 32 mm, resp. 80 x 80 x 42 mm Barva bílá, RAL 9010 Box na omítku, 80 x 80 x 32 mm, hloubka 32 mm, RAL 9010 Box na omítku, 80 x 80 x 42 mm, hloubka 42 mm, RAL 9010 HSEAP80W-F HSEAP842WF

9 CAT.6 / TŘÍDA E STÍNĚNÉ w MODULÁRNÍ ZÁSUVKA MOSAIK 45 X 45 MM PGR 6012 Vzhledem k velikosti a robustnosti stíněného modulu Cat.6 je možné jej osadit do jednoportové zásuvky typu MOSAIK 22,5 x 45 mm. Výstup modulu pod úhlem 90 stupňů. Zásuvka obsahuje protiprachovou clonku a popisný štítek. 7 Zásuvka MOSAIK 22,5 x 45 mm, pro 1 modul, neosazená, RAL 9010 Záslepka MOSAIK 22,5 x 45 mm, RAL 9010 HSEMD01W1F HSEMDZ1W1F w RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU PGR 6012 Pro zásuvky MOSAIK je možné použít klasický rámeček pro montáž pod omítku nebo do kabelového kanálu. Rámečky umožňují montáž více zásuvek do jednoho pole, resp. do jedné instalační přístrojové krabice. Do rámečku lze vložit 2, 4 nebo 6 samostatných jednoportových zásuvek 22,5 x 45 mm. Rámeček pod omítku, vnitřní rozměr 45 x 45 mm, vnější rozměr 80 x 80 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 90 mm, vnější rozměr 80 x 148 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 135 mm, vnější rozměr 80 x 205 mm, RAL 9010 HSEMDR2W0F HSEMDR4W0F HSEMDR6W0F w BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU PGR 6012 Se zásuvkou MOSAIK je též možné realizovat povrchovou montáž. K tomu slouží boxy na omítku různých rozměrů podle typu použitého rámečku HSEDRxW0F. Box na omítku pro rámeček HSEMDR2W0F, 81 x 81 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR4W0F, 81 x 148 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR6W0F, 81 x 205 x 42 mm, RAL 9010 HSEMAP2W3F HSEMAP4W3F HSEMAP6W3F

10 CAT.6 / TŘÍDA E STÍNĚNÉ 8 w MODULÁRNÍ PATCHPANEL PGR 6012, 6013 Modulární patchpanely Schrack se dodávají v barvě šedé RAL provedení výšky 1U umožňuje instalovat až 24 modulů. Celokovová konstrukce se zemnicím vodičem a vyvazovacím kabelovým managementem v zadní části. Popisný štítek a montážní sada v balení. K dispozici též provedení na omítku s možností osazení maximálně 8 moduly. Nástěnný panel lze instalovat na DIN lištu pomocí montážních spon. 19 modulární patchpanel, prázdný, neosazený, pro max. 24 modulů HSER0240GF Nástěnný patchpanel, prázdný, neosazený, pro max. 8 modulů HSER0080GV Sada montážních spon (2 ks) pro nástěnný patchpanel HSER0080GV HSERHUTADA Záslepka pro neosazené pozice, barva bílá RAL 9010 HSEMRZ01WF w INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM PGR 6351 Ploché instalační kleště jako základní montážní nástroj pro novou řadu keystone modulů. Slouží k odstřižení přebytečných vodičů v kabelové matici modulu. Díky úhlovým a plochým nožům je zaručen dokonalý a minimální přesah vodičů. Ploché instalační kleště na keystone moduly HTOOL00002 w PROPOJOVACÍ KABELY PRO 1 GB/S PGR 6414 Propojovací kabel 2 x RJ-45 stíněný Zastříknuté krytky šedé barvy Možná barevná provedení H6GLx02K0x, x= G šedá, R červená, Y žlutá, U zelená, B.modrá DÉlka (M) Propojovací kabel stíněný, 2 x RJ-45, šedý 0,5 H6GLG00K5G Propojovací kabel stíněný, 2 x RJ-45, šedý 1 H6GLG01K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 2 H6GLG02K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 3 H6GLG03K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 5 H6GLG05K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 7 H6GLG07K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 10 H6GLG10K0G

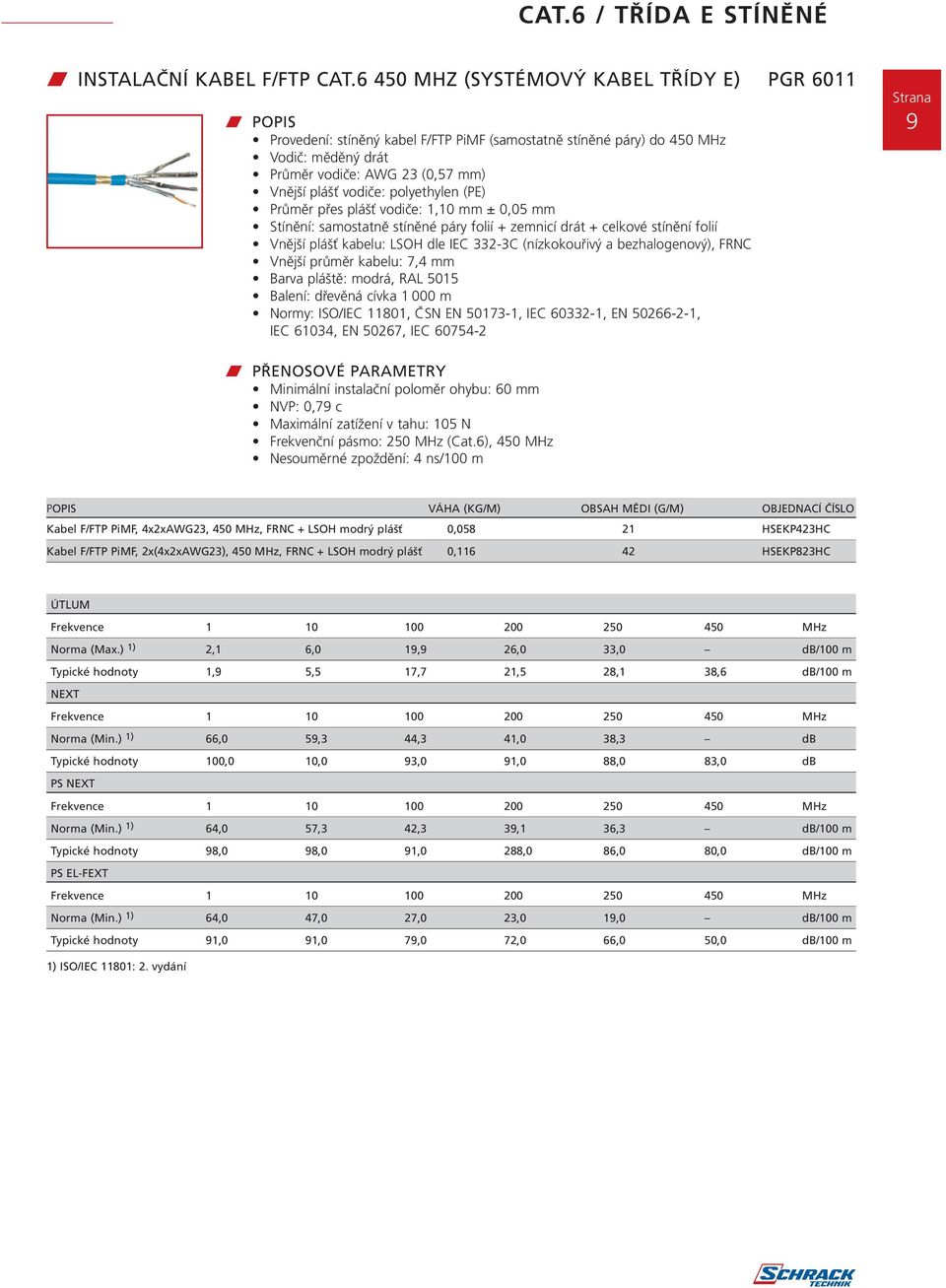

11 CAT.6 / TŘÍDA E STÍNĚNÉ w INSTALAČNÍ KABEL F/FTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY E) PGR 6011 Provedení: stíněný kabel F/FTP PiMF (samostatně stíněné páry) do 450 MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější plášť vodiče: polyethylen (PE) Průměr přes plášť vodiče: 1,10 mm ± 0,05 mm Stínění: samostatně stíněné páry folií + zemnicí drát + celkové stínění folií Vnější plášť kabelu: LSOH dle IEC 332-3C (nízkokouřivý a bezhalogenový), FRNC Vnější průměr kabelu: 7,4 mm Barva pláště: modrá, RAL 5015 Balení: dřevěná cívka m Normy: ISO/IEC 11801, ČSN EN , IEC , EN , IEC 61034, EN 50267, IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 60 mm NVP: 0,79 c Maximální zatížení v tahu: 105 N Frekvenční pásmo: 250 MHz (Cat.6), 450 MHz Nesouměrné zpoždění: 4 ns/100 m VÁHA (KG/M) OBSAH MĚDI (G/M) Kabel F/FTP PiMF, 4x2xAWG23, 450 MHz, FRNC + LSOH modrý plášť 0, HSEKP423HC Kabel F/FTP PiMF, 2x(4x2xAWG23), 450 MHz, FRNC + LSOH modrý plášť 0, HSEKP823HC ÚTLUM Frekvence MHz Norma (Max.) 1) 2,1 6,0 19,9 26,0 33,0 db/100 m Typické hodnoty 1,9 5,5 17,7 21,5 28,1 38,6 db/100 m NEXT Frekvence MHz Norma (Min.) 1) 66,0 59,3 44,3 41,0 38,3 db Typické hodnoty 100,0 10,0 93,0 91,0 88,0 83,0 db PS NEXT Frekvence MHz Norma (Min.) 1) 64,0 57,3 42,3 39,1 36,3 db/100 m Typické hodnoty 98,0 98,0 91,0 288,0 86,0 80,0 db/100 m PS EL-FEXT Frekvence MHz Norma (Min.) 1) 64,0 47,0 27,0 23,0 19,0 db/100 m Typické hodnoty 91,0 91,0 79,0 72,0 66,0 50,0 db/100 m 1) ISO/IEC 11801: 2. vydání

12 CAT.6 / TŘÍDA E NESTÍNĚNÉ 10 w NESTÍNĚNÝ MODUL CAT.6 PGR 6012 Keystone modul nestíněný kategorie 6 Složen ze 2 částí: modul a kabelová matice Pro aplikace 1 GB/S RJ-45 Beznástrojový modul (click systém), nutné kleště na odstranění přebytečných vodičů Zářezová svorkovnice typu 110 Možnost opětovné re-instalace Pro kabely s průměrem vodiče AWG 24 AWG 22 Měřený výkon: Cat.6 (třída E) 250 MHz Zapojení: 1-2, 3-6, 4-5, 7-8 (EIA/TIA 568B/A) Normy: ISO/IEC 11801, ČSN EN Certifikát: GHMT Německo, čtyřkonektorový test permanentní kanál Keystone modul RJ-45 nestíněný, Cat.6 (třída E) 250 MHz HSEMRJ6UWS w MODULÁRNÍ ZÁSUVKA 50 x 50 MM PGR 6012 Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do podparapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou (HSED02UW2F) Kovový nosný rám Samostatný zemnicí bod pro ukončení stíněné kabeláže Výstup modulů 90 stupňů (HSED02UW1F) nebo 45 stupňů (HSED02UW2F) Popisovací štítek Barva bílá, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 45 stupňů, protiprachové krytky, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 90 stupňů, RAL 9010 Datová zásuvka pod omítku, pro 1 modul, neosazená, 45 stupňů, protiprachová krytka, RAL 9010 HSED02UW2F HSED02UW1F HSED01UW2S w BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU PGR 6012 Box na omítku Rozměry: 80 x 80 x 32 mm, resp. 80 x 80 x 42 mm Barva bílá, RAL 9010 Box na omítku, 80 x 80 x 32 mm, hloubka 32 mm, RAL 9010 Box na omítku, 80 x 80 x 42 mm, hloubka 42 mm, RAL 9010 HSEAP80W-F HSEAP842WF

13 CAT.6 / TŘÍDA E NESTÍNĚNÉ w MODULÁRNÍ ZÁSUVKA MOSAIK 45 X 45 MM PGR 6012 Klasická zásuvka MOSAIK ve dvou variantách: 45 x 45 mm s možností instalace 2 modulů, resp. 22,5 x 45 mm pro jeden modul. Dvouportová zásuvka 45 x 45 mm má protiprachové krytky a výstup modulů pod úhlem 45 stupňů. Popisný štítek je umístěný v horní části. Jednoportová zásuvka 22,5 x 45 mm se vyznačuje výstupem modulu pod úhlem 90 stupňů. Zásuvka obsahuje protiprachovou clonku a popisný štítek. 11 Zásuvka MOSAIK 22,5 x 45 mm, pro 1 modul, neosazená, RAL 9010 Zásuvka MOSAIK 45 x 45 mm, pro 2 moduly, neosazená, RAL 9010 Záslepka MOSAIK 22,5 x 45 mm, RAL 9010 HSEMD01W1F HSEMD02W2F HSEMDZ1W1F w RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU PGR 6012 Pro zásuvky MOSAIK je možné použít klasický rámeček pro montáž pod omítku nebo do kabelového kanálu. Rámečky umožňují montáž více zásuvek do jednoho pole, resp. do jedné instalační přístrojové krabice. Do rámečku lze vložit 2, 4 nebo 6 samostatných jednoportových zásuvek 22,5 x 45 mm. Do rámečku lze vložit 1, 2 nebo 3 samostatné dvouportové zásuvky 45 x 45 mm. Rámeček pod omítku, vnitřní rozměr 45 x 45 mm, vnější rozměr 80 x 80 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 90 mm, vnější rozměr 80 x 148 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 135 mm, vnější rozměr 80 x 205 mm, RAL 9010 HSEMDR2W0F HSEMDR4W0F HSEMDR6W0F w BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU PGR 6012 Se zásuvkou MOSAIK je též možné realizovat povrchovou montáž. K tomu slouží boxy na omítku různých rozměrů podle typu použitého rámečku HSEDRxW0F. Box na omítku pro rámeček HSEMDR2W0F, 81 x 81 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR4W0F, 81 x 148 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR6W0F, 81 x 205 x 42 mm, RAL 9010 HSEMAP2W3F HSEMAP4W3F HSEMAP6W3F

14 CAT.6 / TŘÍDA E NESTÍNĚNÉ 12 w MODULÁRNÍ PATCHPANEL PGR 6012, 6013 Modulární patchpanely Schrack se dodávají v barvě šedé RAL provedení výšky 1U umožňuje instalovat až 24 modulů. Celokovová konstrukce se zemnicím vodičem a vyvazovacím kabelovým managementem v zadní části. Popisný štítek a montážní sada v balení. K dispozici též provedení na omítku s možností osazení maximálně 8 moduly. Nástěnný panel lze instalovat na DIN lištu pomocí montážních spon. 19 modulární patchpanel, prázdný, neosazený, pro max. 24 modulů HSER0240GF Nástěnný patchpanel, prázdný, neosazený, pro max. 8 modulů HSER0080GV Sada montážních spon (2 ks) pro nástěnný patchpanel HSER0080GV HSERHUTADA Záslepka pro neosazené pozice, barva bílá RAL 9010 HSEMRZ01WF w INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM PGR 6351 Ploché instalační kleště jako základní montážní nástroj pro novou řadu keystone modulů. Slouží k odstřižení přebytečných vodičů v kabelové matici modulu. Díky úhlovým a plochým nožům je zaručen dokonalý a minimální přesah vodičů. Ploché instalační kleště na keystone moduly HTOOL00002 w PROPOJOVACÍ KABELY PGR 6412 Propojovací kabel 2 x RJ-45 nestíněný Konektory STEWART série 39 Cat.6 Zastříknuté krytky šedé barvy Flexibilní kabel v provedení U/UTP 600 MHz, LSOH plášť Možná barevná provedení: H6USGx02K0x, x= G šedá, R červená, Y žlutá, U zelená, B.modrá DÉlka (M) Propojovací kabel nestíněný, 2 x RJ-45, šedý 0,5 H6USG00K5T Propojovací kabel nestíněný, 2 x RJ-45, šedý 1 H6USG01K0T Propojovací kabel nestíněný, 2 x RJ-45, šedý 2 H6USG02K0T Propojovací kabel nestíněný, 2 x RJ-45, šedý 3 H6USG03K0T Propojovací kabel nestíněný, 2 x RJ-45, šedý 5 H6USG05K0T Propojovací kabel nestíněný, 2 x RJ-45, šedý 7 H6USG07K0T Propojovací kabel nestíněný, 2 x RJ-45, šedý 10 H6USG10K0T

15 CAT.6 / TŘÍDA E NESTÍNĚNÉ w INSTALAČNÍ KABEL U/UTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY E) PGR 6011 Provedení: nestíněný kabel U/UTP (plastový oddělující kříž) do 250 MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější plášť vodiče: polyethylen (PE) Průměr přes plášť vodiče: 1,10 mm ± 0,05 mm Stínění: žádné Vnější plášť kabelu: LSOH dle IEC 332-3C (nízkokouřivý a bezhalogenový), PVC dle IEC Vnější průměr kabelu: 5,5 mm Barva pláště: modrá, RAL 5015 Balení: krabice 305 m, dřevěná cívka 500 m Normy: ISO/IEC 11801, ČSN EN , IEC , EN , IEC 61034, EN 50267, IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 40 mm NVP: 0,70 c Maximální zatížení v tahu: 100 N Frekvenční pásmo: 250 MHz (Cat.6) Nesouměrné zpoždění: 15 ns /100 m VÁHA (KG/M) OBSAH MĚDI (G/M) Kabel U/UTP, 4x2xAWG23, 250 MHz, PVC modrý plášť 0,04 21 HSEKU423PB Kabel U/UTP, 4x2xAWG23, 250 MHz, PVC modrý plášť, 500 m 0,04 21 HSEKU423P1 Kabel U/UTP, 4x2xAWG23, 250 MHz, LSOH modrý plášť 0,04 21 HSEKU423HB ÚTLUM Frekvence ,25 62, MHz Norma (Max.) 1) 2,1 6 10,9 15,5 19,9 29,1 33 db/100 m Typické hodnoty 1,65 5,6 10,2 14,9 19,2 27, ,6 db/100 m NEXT Frekvence ,25 62, MHz Norma (Min.) 1) db Typické hodnoty db PS NEXT Frekvence ,25 62, MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m ELFEXT Frekvence ,25 62, MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m PS ELFEXT Frekvence ,25 62, MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m zpětný odraz Frekvence MHz Norma (Min.) 1) 25 23,6 21,5 20, ,3 db/100 m Typické hodnoty db/100 m 1) ISO/IEC 11801: 2. vydání

16 Cat.5 / TŘÍDA D STÍNĚNÉ 14 w STÍNĚNÝ MODUL CAT.5 PGR 6012 Keystone modul stíněný kategorie 5 Složen ze 2 částí: modul a kabelová matice Pro aplikace 1 GB/S RJ-45 Beznástrojový modul (click systém), nutné kleště na odstranění přebytečných vodičů Zářezová svorkovnice typu 110 Možnost opětovné re-instalace Pro kabely s průměrem vodiče AWG 24 AWG 22 Měřený výkon: Cat.5 (třída D) 100 MHz Zapojení: 1-2, 3-6, 4-5, 7-8 (EIA/TIA 568B/A) Normy: ISO/IEC 11801, ČSN EN Elektromagnetická kompatibilita dle EN Odolný proti přepětí a trvalému stejnosměrnému napětí dle IEC Kontakt pro stínicí vodič v zadní části modulu Keystone modul RJ-45 stíněný, Cat.5 (třída D) 100 MHz HSEMRJ5GWS w DATOVÁ ZÁSUVKA 50 X 50 MM PGR 6012 Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do podparapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou (HSED02UW2F) Kovový nosný rám Samostatný zemnicí bod pro ukončení stíněné kabeláže Výstup modulů 90 stupňů (HSED02UW1F) nebo 45 stupňů (HSED02UW2F) Popisovací štítek Barva bílá, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 45 stupňů, protiprachové krytky, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 90 stupňů, RAL 9010 Datová zásuvka pod omítku, pro 1 modul, neosazená, 45 stupňů, protiprachová krytka, RAL 9010 HSED02UW2F HSED02UW1F HSED01UW2S w BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU PGR 6012 Box na omítku Rozměry: 80 x 80 x 32 mm, resp. 80 x 80 x 42 mm Barva bílá, RAL 9010 Box na omítku, 80 x 80 x 32 mm, hloubka 32 mm, RAL 9010 Box na omítku, 80 x 80 x 42 mm, hloubka 42 mm, RAL 9010 HSEAP80W-F HSEAP842WF

17 CAT.5 / TŘÍDA D STÍNĚNÉ w MODULÁRNÍ ZÁSUVKA MOSAIK 45 X 45 MM PGR 6012 Klasická zásuvka MOSAIK ve dvouch variantách: 45 x 45 mm s možností instalace 2 modulů, resp. 22,5 x 45 mm pro jeden modul. Dvouportová zásuvka 45 x 45 mm má protiprachové krytky a výstup modulů pod úhlem 45 stupňů. Popisný štítek je umístěný v horní části. Jednoportová zásuvka 22,5 x 45 mm se vyznačuje výstupem modulu pod úhlem 90 stupňů. Zásuvka obsahuje protiprachovou clonku a popisný štítek. 15 Zásuvka MOSAIK 22,5 x 45 mm, pro 1 modul, neosazená, RAL 9010 Zásuvka MOSAIK 45 x 45 mm, pro 2 moduly, neosazená, RAL 9010 Záslepka MOSAIK 22,5 x 45 mm, RAL 9010 HSEMD01W1F HSEMD02W2F HSEMDZ1W1F w RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU PGR 6012 Pro zásuvky MOSAIK je možné použít klasický rámeček pro montáž pod omítku nebo do kabelového kanálu. Rámečky umožňují montáž více zásuvek do jednoho pole, resp. do jedné instalační přístrojové krabice. Do rámečku lze vložit 2, 4 nebo 6 samostatných jednoportových zásuvek 22,5 x 45 mm. Do rámečku lze vložit 1, 2 nebo 3 samostatné dvouportové zásuvky 45 x 45 mm. Rámeček pod omítku, vnitřní rozměr 45 x 45 mm, vnější rozměr 80 x 80 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 90 mm, vnější rozměr 80 x 148 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 135 mm, vnější rozměr 80 x 205 mm, RAL 9010 HSEMDR2W0F HSEMDR4W0F HSEMDR6W0F w BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU PGR 6012 Se zásuvkou MOSAIK je též možné realizovat povrchovou montáž. K tomu slouží boxy na omítku různých rozměrů podle typu použitého rámečku HSEDRxW0F. Box na omítku pro rámeček HSEMDR2W0F, 81 x 81 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR4W0F, 81 x 148 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR6W0F, 81 x 205 x 42 mm, RAL 9010 HSEMAP2W3F HSEMAP4W3F HSEMAP6W3F

18 Cat.5 / TŘÍDA D STÍNĚNÉ 16 w MODULÁRNÍ PATCHPANEL PGR 6012, 6013 Modulární patchpanely Schrack se dodávají v barvě šedé RAL provedení výšky 1U umožňuje instalovat až 24 modulů. Celokovová konstrukce se zemnicím vodičem a vyvazovacím kabelovým managementem v zadní části. Popisný štítek a montážní sada v balení. K dispozici též provedení na omítku s možností osazení maximálně 8 moduly. Nástěnný panel lze instalovat na DIN lištu pomocí montážních spon. 19 modulární patchpanel, prázdný, neosazený, pro max. 24 modulů HSER0240GF Nástěnný patchpanel, prázdný, neosazený, pro max. 8 modulů HSER0080GV Sada montážních spon (2 ks) pro nástěnný patchpanel HSER0080GV HSERHUTADA Záslepka pro neosazené pozice, barva bílá RAL 9010 HSEMRZ01WF w INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM PGR 6351 Ploché instalační kleště jako základní montážní nástroj pro novou řadu keystone modulů. Slouží k odstřižení přebytečných vodičů v kabelové matici modulu. Díky úhlovým a plochým nožům je zaručen dokonalý a minimální přesah vodičů. Ploché instalační kleště na keystone moduly HTOOL00002 w PROPOJOVACÍ KABELY PGR 6413 Propojovací kabel 2x RJ-45 stíněný Zastříknuté krytky šedé barvy Možná barevná provedení H5GLx02K0x, x= G...šedá, R...červená, Y...žlutá, U...zelená, B...modrá DÉlka (M) Propojovací kabel stíněný, 2 x RJ-45, šedý 0,5 H5GLG00K5G Propojovací kabel stíněný, 2 x RJ-45, šedý 1 H5GLG01K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 2 H5GLG02K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 3 H5GLG03K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 5 H5GLG05K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 7 H5GLG07K0G Propojovací kabel stíněný, 2 x RJ-45, šedý 10 H5GLG10K0G

19 Cat.5 / TŘÍDA D STÍNĚNÉ w INSTALAČNÍ KABEL F/UTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY D) PGR 6011, 6113 Provedení: stíněný kabel F/UTP do 100 MHz Vodič: měděný drát Průměr vodiče: AWG 24 (0,51 mm) Vnější plášť vodiče: polyethylen (PE) Průměr přes plášť vodiče: 1,10 mm ± 0,05 mm Stínění: zemnicí drát + celkové stínění folií Vnější plášť kabelu: LSOH dle IEC 332-3C (nízkokouřivý a bezhalogenový), PVC dle IEC FRNC Vnější průměr kabelu: 6,0 mm Barva pláště: modrá, RAL 5015, popř. šedá, RAL 7035 Balení: krabice 305 m, dřevěná cívka 500 m Normy: ISO/IEC 11801, ČSN EN , IEC , EN , IEC 61034, EN 50267, IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 50 mm NVP: 0,68 c Maximální zatížení v tahu: 80 N Frekvenční pásmo: 100 MHz (Cat.5) Nesouměrné zpoždění: 15 ns /100 m VÁHA (KG/M) OBSAH MĚDI (G/M) Kabel F/UTP, 4x2xAWG24, 100 MHz, PVC plášť 0,03 17 HVSKF424P0 Kabel F/UTP, 4x2xAWG24, 100 MHz, LSOH plášť 0,03 17 HVSKF424PH Kabel F/UTP, 4x2xAWG24, 100 MHz, PVC modrý plášť, 500 m 0,03 17 HSEKF424PP Kabel SF/UTP, 4x2xAWG24, 100 MHz, PVC modrý plášť, 500 m 0,03 18 HSEKS424PP ÚTLUM Frekvence ,25 62,5 100 MHz Norma (Max.) 1) 2,1 4 6, ,4 16,5 21,3 db/100m Typické hodnoty 2 3,8 6 7,6 8,5 10, ,3 db/100m NEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) db Typické hodnoty db PS NEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) db/100m Typické hodnoty db/100m PS ELFEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m ACR Frekvence ,25 62,5 100 MHz Norma (Min.) 1) 63,2 52, ,2 36,8 31,5 21,8 14 db/100 m Typické hodnoty db/100 m PS ACR Frekvence ,25 62,5 100 MHz Norma (Min.) 1) 60,2 49, ,2 33,8 28,5 18,8 11 db/100 m Typické hodnoty db/100 m 1) ISO/IEC vydání

20 Cat.5 / TŘÍDA D NESTÍNĚNÉ 18 w NESTÍNĚNÝ MODUL CAT.5 PGR 6012 Keystone modul nestíněný kategorie 5 Složen ze 2 částí: modul a kabelová matice Pro aplikace 1 GB/S RJ-45 Beznástrojový modul (click systém), nutné kleště na odstranění přebytečných vodičů Zářezová svorkovnice typu 110 Možnost opětovné re-instalace Pro kabely s průměrem vodiče AWG 24 - AWG 22 Měřený výkon: Cat.5 (třída D) 100 MHz Zapojení: 1-2, 3-6, 4-5, 7-8 (EIA/TIA 568B/A) Normy: ISO/IEC 11801, ČSN EN Certifikát: GHMT Německo, kategorie 5 Keystone modul RJ-45 nestíněný, Cat.5 (třída D) 100 MHz HSEMRJ5UWS w MODULÁRNÍ ZÁSUVKA 50 x 50 MM PGR 6012 Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do podparapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou (HSED02UW2F) Kovový nosný rám Samostatný zemnicí bod pro ukončení stíněné kabeláže Výstup modulů 90 stupňů (HSED02UW1F) nebo 45 stupňů (HSED02UW2F) Popisovací štítek Barva bílá, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 45 stupňů, protiprachové krytky, RAL 9010 Datová zásuvka pod omítku, pro 2 moduly, neosazená, 90 stupňů, RAL 9010 Datová zásuvka pod omítku, pro 1 modul, neosazená, 45 stupňů, protiprachová krytka, RAL 9010 HSED02UW2F HSED02UW1F HSED01UW2S w BOX PRO MONTÁŽ ZÁSUVKY NA OMÍTKU PGR 6012 Box na omítku Rozměry: 80 x 80 x 32 mm, resp. 80 x 80 x 42 mm Barva bílá, RAL 9010 Box na omítku, 80 x 80 x 32 mm, hloubka 32 mm, RAL 9010 Box na omítku, 80 x 80 x 42 mm, hloubka 42 mm, RAL 9010 HSEAP80W-F HSEAP842WF

21 Cat.5 / TŘÍDA D NESTÍNĚNÉ w MODULÁRNÍ ZÁSUVKA MOSAIK 45 X 45 MM PGR 6012 Klasická zásuvka MOSAIK ve dvouch variantách: 45 x 45 mm s možností instalace 2 modulů, resp. 22,5 x 45 mm pro jeden modul. Dvouportová zásuvka 45 x 45 mm má protiprachové krytky a výstup modulů pod úhlem 45 stupňů. Popisný štítek je umístěný v horní části. Jednoportová zásuvka 22,5 x 45 mm se vyznačuje výstupem modulu pod úhlem 90 stupňů. Zásuvka obsahuje protiprachovou clonku a popisný štítek. 19 Zásuvka MOSAIK 22,5 x 45 mm, pro 1 modul, neosazená, RAL 9010 Zásuvka MOSAIK 45 x 45 mm, pro 2 moduly, neosazená, RAL 9010 Záslepka MOSAIK 22,5 x 45 mm, RAL 9010 HSEMD01W1F HSEMD02W2F HSEMDZ1W1F w RÁMEČEK PRO MONTÁŽ ZÁSUVKY MOSAIK POD OMÍTKU PGR 6012 Pro zásuvky MOSAIK je možné použít klasický rámeček pro montáž pod omítku nebo do kabelového kanálu. Rámečky umožňují montáž více zásuvek do jednoho pole, resp. do jedné instalační přístrojové krabice. Do rámečku lze vložit 2, 4 nebo 6 samostatných jednoportových zásuvek 22,5 x 45 mm. Do rámečku lze vložit 1, 2 nebo 3 samostatné dvouportové zásuvky 45 x 45 mm. Rámeček pod omítku, vnitřní rozměr 45 x 45 mm, vnější rozměr 80 x 80 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 90 mm, vnější rozměr 80 x 148 mm, RAL 9010 Rámeček pod omítku, vnitřní rozměr 45 x 135 mm, vnější rozměr 80 x 205 mm, RAL 9010 HSEMDR2W0F HSEMDR4W0F HSEMDR6W0F w BOX PRO MONTÁŽ ZÁSUVKY MOSAIK NA OMÍTKU PGR 6012 Se zásuvkou MOSAIK je též možné realizovat povrchovou montáž. K tomu slouží boxy na omítku různých rozměrů podle typu použitého rámečku HSEDxW0F. Box na omítku pro rámeček HSEMDR2W0F, 81 x 81 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR4W0F, 81 x 148 x 42 mm, RAL 9010 Box na omítku pro rámeček HSEMDR6W0F, 81 x 205 x 42 mm, RAL 9010 HSEMAP2W3F HSEMAP4W3F HSEMAP6W3F

22 Cat.5 / TŘÍDA D NESTÍNĚNÉ 20 w MODULÁRNÍ PATCHPANEL PGR 6012, 6013 Modulární patchpanely Schrack se dodávají v barvě šedé RAL provedení výšky 1U umožňuje instalovat až 24 modulů. Celokovová konstrukce se zemnicím vodičem a vyvazovacím kabelovým managementem v zadní části. Popisný štítek a montážní sada v balení. K dispozici též provedení na omítku s možností osazení maximálně 8 moduly. Nástěnný panel lze instalovat na DIN lištu pomocí montážních spon. 19 modulární patchpanel, prázdný, neosazený, pro max. 24 modulů HSER0240GF Nástěnný patchpanel, prázdný, neosazený, pro max. 8 modulů HSER0080GV Sada montážních spon (2 ks) pro nástěnný patchpanel HSER0080GV HSERHUTADA Záslepka pro neosazené pozice, barva bílá RAL 9010 HSEMRZ01WF w INSTALAČNÍ KLEŠTĚ S BOČNÍM STŘIHEM PGR 6351 Ploché instalační kleště jako základní montážní nástroj pro novou řadu keystone modulů. Slouží k odstřižení přebytečných vodičů v kabelové matici modulu. Díky úhlovým a plochým nožům je zaručen dokonalý a minimální přesah vodičů. Ploché instalační kleště na keystone moduly HTOOL00002 w PROPOJOVACÍ KABELY PGR 6411 Propojovací kabel 2 x RJ-45 nestíněný Zastříknuté krytky šedé barvy Možná barevná provedení H5ULx02K0x, x= G...šedá, R...červená, Y...žlutá, U...zelená, B...modrá DÉlka (M) Propojovací kabel nestíněný, 2x RJ-45, šedý 0,5 H5ULG00K5G Propojovací kabel nestíněný, 2x RJ-45, šedý 1 H5ULG01K0G Propojovací kabel nestíněný, 2x RJ-45, šedý 2 H5ULG02K0G Propojovací kabel nestíněný, 2x RJ-45, šedý 3 H5ULG03K0G Propojovací kabel nestíněný, 2x RJ-45, šedý 5 H5ULG05K0G Propojovací kabel nestíněný, 2x RJ-45, šedý 7 H5ULG07K0G Propojovací kabel nestíněný, 2x RJ-45, šedý 10 H5ULG10K0G

23 Cat.5 / TŘÍDA D NESTÍNĚNÉ w INSTALAČNÍ KABEL U/UTP CAT MHZ (SYSTÉMOVÝ KABEL TŘÍDY D) PGR 6011 Provedení: nestíněný kabel U/UTP do 100 MHz Vodič: měděný drát Průměr vodiče: AWG 24 (0,51 mm) Vnější plášť vodiče: polyethylen (PE) Průměr přes plášť vodiče: 0,90 ± 0,05 mm Stínění: žádné Vnější plášť kabelu: LSOH dle IEC 332-3C (nízkokouřivý a bezhalogenový), PVC dle IEC Vnější průměr kabelu: 5,1 mm Barva pláště: modrá, RAL 5015, popř. šedá, RAL 7035 Balení: krabice 305 m Normy: ISO/IEC 11801, ČSN EN , IEC , EN , IEC 61034, EN 50267, IEC w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 50 mm NVP: 0,68 c Maximální zatížení v tahu: 100 N Frekvenční pásmo: 100 MHz (Cat.5), 100 MHz Nesouměrné zpoždění: 15 ns/100 m VÁHA (KG/M) obsah MĚDI (G/M) Kabel U/UTP, 4x2xAWG24, 100 MHz, PVC modrý plášť 0, HSEKU424PB Kabel U/UTP, 4x2xAWG24, 100 MHz, PVC šedý plášť 0, HSEKU424PG Kabel U/UTP, 4x2xAWG24, 100 MHz, LSOH modrý plášť 0, HSEKU424HB ÚTLUM Frekvence ,25 62,5 100 MHz Norma (Max.) 1) 2,1 4 6, ,4 16,5 21,3 db/100m Typické hodnoty 1,9 3,9 6,2 7,9 8,9 11, ,8 db/100m NEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) 60 56,3 50,3 47,3 45,8 42,9 38,4 35,3 db Typické hodnoty db PS NEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) 57 53,3 47,3 44,3 42,8 39,9 35,4 32,3 db/100m Typické hodnoty db/100m PS ELFEXT Frekvence ,25 62,5 100 MHz Norma (Min.) 1) 60,8 48,7 40,8 36,7 34,7 30,9 24,8 20,8 db/100 m Typické hodnoty db/100 m ACR Frekvence ,25 62,5 100 MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m PS ACR Frekvence ,25 62,5 100 MHz Norma (Min.) 1) db/100 m Typické hodnoty db/100 m 1) ISO/IEC vydání

24 PROVEDENÍ IP w PASIVNÍ ŘEŠENÍ OCHRANY KRYTÍ IP 44 Pasivní komponenty v provedení IP 44 představují kryty, boxy a další příslušenství, do kterého se instalují konkrétní keystone moduly, popř. kompaktní zásuvky ze systému SchrackNet. Řešení se vyznačuje vysokou robustností, odolností vůči nárazům podle normy DIN Vyhovuje stupni ochrany krytím IP 44 při uzavřeném krytu. Nedovolenému přístupu zabraňuje bezpečnostní zámek. Box nabízí velký manipulační prostor pro jednoduchou a rychlou montáž. w NÁSTĚNNÝ BOX IP 44 PGR 6012 Nástěnný box s krytím IP 44 se skládá ze samotného boxu, montážního zásuvkového rámu pro 2 libovolné keystone moduly Schrack a plastovou průchodkou M25, které umožňuje zakončit dva kabely o vnějším průměru 8 mm. Uzamykatelný nástěnný box, 90 x 90 x 90 mm, RAL 7035 Montážní zásuvkový rám pro max. 2 moduly, neosazený Plastová průchodka M25 /2 x 8, pro 2 vodiče o vnějším průměru 3 8 mm, RAL 7035 HSEIP44APT HSEIP44AUT HSEIP44AKT w ZAPUŠTĚNÝ BOX IP 44 PGR 6012 Zapuštěný box je určen pro montáž pod omítku. Skládá se ze samotného boxu, montážního zásuvkového rámu pro 2 libovolné keystone moduly. Uzamykatelný kryt pro zapuštěný box, 90 x 35 x 90 mm, RAL 7035 Montážní zásuvkový rám pro max. 2 moduly, neosazený Zapuštěný box IP 44 HSEIP44UPT HSEIP44AUT HSEIP44UDT

25 VŠeobecné informace 23 PROSTĚ JEDNODUCHÉ PROSTĚ RYCHLÉ PROSTĚ SCHRACK

26 VŠeobecné informace 24

27 REJSTŘÍK Objednací číslo H5GLG00K5G...16 H5GLG01K0G...16 H5GLG02K0G...16 H5GLG03K0G...16 H5GLG05K0G...16 H5GLG07K0G...16 H5GLG10K0G...16 H5ULG00K5G...20 H5ULG01K0G...20 H5ULG02K0G...20 H5ULG03K0G...20 H5ULG05K0G...20 H5ULG07K0G...20 H5ULG10K0G...20 H6GLG00K5G...8 H6GLG01K0G...8 H6GLG02K0G...8 H6GLG03K0G...8 H6GLG05K0G...8 H6GLG07K0G...8 H6GLG10K0G...8 H6GSG00K5G...4 H6GSG01K0G...4 H6GSG02K0G...4 H6GSG03K0G...4 H6GSG05K0G...4 H6GSG07K0G...4 H6GSG10K0G...4 H6USG00K5T...12 H6USG01K0T...12 H6USG02K0T...12 H6USG03K0T...12 H6USG05K0T...12 H6USG07K0T...12 H6USG10K0T...12 HSEAP80W-F...2 HSEAP842WF...2 HSED01UW2S...2 HSED02UW1F...2 HSED02UW2F...2 Objednací číslo HSEIP44AKT...22 HSEIP44APT...22 HSEIP44AUT...22 HSEIP44UDT...22 HSEIP44UPT...22 HSEKF424PP...17 HSEKP423HC...9 HSEKP423HK...5 HSEKP823HC...9 HSEKP823HK...5 HSEKS424PP...17 HSEKU423HB...13 HSEKU423P HSEKU423PB...13 HSEKU424HB...21 HSEKU424PB...21 HSEKU424PG...21 HSEMAP2W3F...3 HSEMAP4W3F...3 HSEMAP6W3F...3 HSEMD01W1F...3 HSEMD02W2F...11 HSEMDR2W0F...3 HSEMDR4W0F...3 HSEMDR6W0F...3 HSEMDZ1W1F...3 HSEMRJ5GWS...14 HSEMRJ5UWS...18 HSEMRJ6GWS...6 HSEMRJ6GWT...2 HSEMRJ6UWS...10 HSEMRZ01WF...4 HSER0080GV...4 HSER0240GF...4 HSERHUTADA...4 HTOOL HVSKF424P HVSKF424PH...17 HVSKP423HK
