1 2016 Montážní návod pro Comax KLIK (FeZn) Souhrn základních informací pro vlastní montáž krytiny Comax KLIK Střechy Comax Verze: I

2 Obsah Obsah... 1 I. Základní informace o výrobku... 3 Funkce... 3 Použití... 3 Elementy střešního systému... 3 Druhy profilů... 3 Příklad realizace... 4 II. Technické parametry... 5 Příklad technického listu Comax KLIK FeZn... 5 Povrchové úpravy... 7 Barevné standartní odstíny Comax Střechy... 7 III. Skladování a vykládka... 8 IV. Doporučené nástroje a nářadí... 9 V. Montáž střešní krytiny Comax KLIK... 9 Rozměření střechy Postup pro předběžné zaměření střechy: Podkladní konstrukce Doplňková hydroizolační vrstva (DHV) Doplňková separační, drenážní vrstva Pokládka šablon Spojovací materiál Doplňkový materiál VI. Montáž doplňkových konstrukcí Příčné nastavení pásů krytiny Comax KLIK Pomocný ohýbací prvek Okapové zatahovací lemování Lemování ke zdi Úžlabí Štítové prkno Štítové lemování vrchní

3 Štítové lemování ploché Montáž hřebene Napojení při změně sklonu střešních rovin - přechod mansardy Napojení při změně sklonu střešních rovin - přechod pultové střechy Zakončení pultové střechy Oplechování komínů Oplechování střešních oken Střešní prostupy (odvětrávací komínky, antény) Sluneční kolektory Sněhové zachytávače a rozrážeče VII. Údržba VIII. Upozornění IX. Detail střešní krytiny Comax KLIK Detail kotvení krytiny Detail ukončení u okapu Detail nevětraného hřebene Detail větraného hřebene Detail štítové stěny

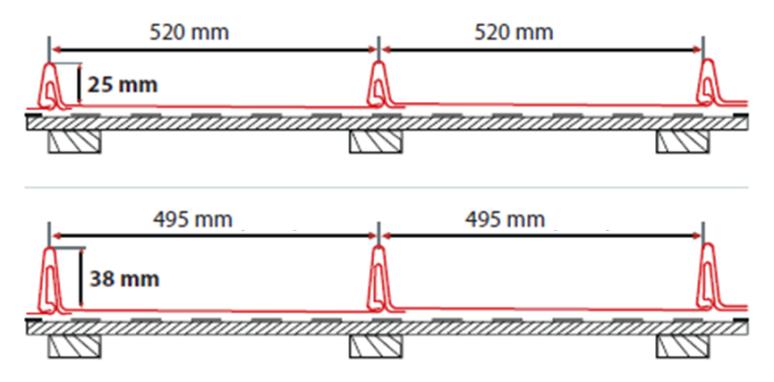

4 I. Základní informace o výrobku Funkce Univerzální lehká střešní krytina pro konstrukci střech a opláštění budov. Použití Comax KLIK svým vzhledem připomíná falcovanou krytinu. Tato střešní krytina je vhodná jak pro rekonstrukce rodinných domů a kancelářských budov, ale také pro stavbu obchodních, hospodářský a občanských objektů. Lze ji také využít při stavbě přístřešků, garáží a pergol. Vyrábí se dle požadavků stavby přímo na míru, díky čemuž je optimální ekonomickou variantou. Elementy střešního systému Systém bezpečnostních prvků na střeše lávky, žebříky, kotvení Systém odvětrávání střechy turbíny, komínky Systém odvody vody ze střechy žlaby, svody, kolena, kotlíky, háky, objímky Ohýbané prvky - lišty, úžlabí, hřebenáče Druhy profilů 3

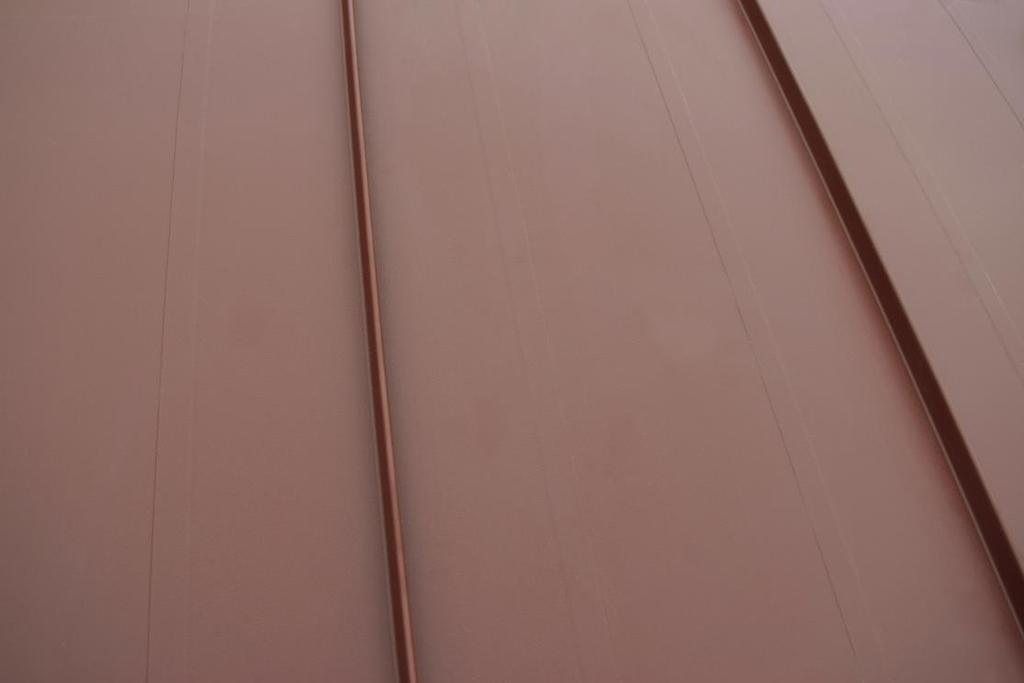

5 Příklad realizace 4

6 II. Technické parametry Příklad technického listu Comax KLIK FeZn Comax KLIK je vyráběn ze žárově pozinkované oceli dodávané podle ČSN EN Kontinuálně žárově ponorem povlakované ocelové ploché výrobky. Povrch je následně upraven podle normy ČSN EN A1 Ocelové ploché výrobky kontinuálně povlakované organickými povlaky. Výroba je v souladu s normou ČSN EN Samonosné plechové výrobky pro střešní krytiny a vnější a vnitřní obklady Specifikace výrobku a požadavky a ČSN EN Střešní krytiny z plechu Podmínky pro samonosné krytiny z ocelového plechu Část 1: Ocel. Krytinu dodáváme ve dvou variantách výšky zámků, 25mm a 38mm. Technické údaje Comax KLIK 25mm: Tloušťka materiálu 0,5 0,75 mm Materiál Ocel kvality S280GD+Z Ochranný povlak Zn 275 g/m 2 Povrchová úprava PES HD PES HD TXT PES HD embos PUR/PA Odstín Odvozen od RAL s odstínovou korekcí dle vlastních standardů Výška vlny 25 mm Skladební šířka 520 mm Vstupní šířka svitku 625 mm Délka mm Hmotnost mb 2,45 3,68 kg/mb Hmotnost m 2 4,72 7,08 kg/m 2 Balení Ručně do 15 ks Třída hořlavosti A1 nehořlavý materiál Minimální sklon bez napojení 9 Minimální sklon s napojením 14 Mechanické vlastnosti: Mez pevnosti v tahu R m 360 MPa Koeficient tepelné roztažnosti 12x10-6 K -1 Tabulka 1: Příklad technického listu pro FeZn 5

7 Technické údaje Comax KLIK 38mm: Tloušťka materiálu 0,5 0,75 mm Materiál Ocel kvality S280GD+Z Ochranný povlak Zn 275 g/m 2 Povrchová úprava PES HD PES HD TXT PES HD embos PUR/PA Odstín Odvozen od RAL s odstínovou korekcí dle vlastních standardů Výška vlny 38 mm Skladební šířka 495 mm Vstupní šířka svitku 600 mm Délka mm Hmotnost mb 2,45 3,68 kg/mb Hmotnost m 2 4,96 7,43 kg/m 2 Balení Ručně do 15 ks Třída hořlavosti A1 nehořlavý materiál Minimální sklon bez napojení 9 Minimální sklon s napojením 14 Mechanické vlastnosti: Mez pevnosti v tahu R m 360 MPa Koeficient tepelné roztažnosti 12x10-6 K -1 Tabulka 2: Příklad technického listu pro FeZn 6

8 Povrchové úpravy Jako jediní v České republice vlastníme technologii Coil-Coating pro lakování kovových pásů. Ta spočívá v navalování speciálního organického nátěru na rozvinutý ocelový nebo hliníkový pás pomocí soustavy válců s následným vytvrzením v pecích, což zaručuje rovnoměrně celistvý nános povlaku po celém pasu a dodává materiálu jedinečné funkční a estetické vlastnosti pro použití v těch nejnáročnějších podmínka vnitřních i venkovních. Hliník Druhy nátěrů Tloušťka nánosu (µm) Ochranné funkce nátěru (roky) Korozní odolnost PES HD RUV 3 50 PES HD TXT RUV 3 50 PES HD embos RUV 3 45 PUR/PA RUV 4 60 Tabulka 3: Přehled nátěrů pro profil KLIK FeZn Záruka na krytinu (roky) Barevné standartní odstíny Comax Střechy V současnosti nabízíme cca 400 odstínů barev odvozených od RAL. Obrázek 1: Příklad námi nabízených barev 7

9 III. Skladování a vykládka Při vykládce pomocí vahadla použijte vázací popruhy. Dbejte na to, aby balík byl při vykládce v rovnováze. Zabraňte průhybu a otřesům. Při vykládce pomocí vázacích popruhů musí být na horní straně balíku použit úhel pro ochranu hrany materiálu. Balíky ukládáme se sklonem cca 5, aby bylo zaručeno odtékání kondenzované nebo dešťové vody. Doporučujeme neukládat na sebe více než dvě sady balení. Aby se zabránilo poškození povrchu, musí být použity distanční dřevěné hranoly. Při dodávce pozinkovaných konstrukčních prvků je tvorba bělostné koroze ze záruky vyloučena. Ochrannou fólii je nutno odstranit do tří týdnů od instalace. Kromě toho je nutno zabránit dopadu přímého slunečního záření, protože jinak po stáhnutí fólie může dojít k poškození povrchu. Nepřebíráme žádnou záruku za škody způsobené nesprávným skladováním. 8

10 IV. Doporučené nástroje a nářadí nůžky na plech sponkovačka elektrické nůžky na plech ruční nýtovačka pákové nůžky ruční ohýbačka utahovačka plastová palička elektrická prostřihávačka aku šroubovák UPOZORNĚNÍ: Pro úpravu šablon je zakázáno používat úhlovou brusku!!! V. Montáž střešní krytiny Comax KLIK Pro montáž krytiny je nezbytné mít k dispozici prováděcí projekt, který by měl obsahovat tyto údaje: Kladečský plán Kotevní plán s počtem a rozmístěním spojovacích prvků Statický výpočet v příslušném rozsahu Typ a rozpon podpor, jejich rozměry, tloušťku, povrchovou úpravu, typ uložení Specifikace spojovacích prvků, průměry předvrtaných otvorů Dilatace Vyznačení omezení pochůznosti v průběhu montáže Způsob podélného a příčného napojení plechů Odvodnění střechy Rozmístění odvětrávacích a bezpečnostních prvků Návrh výšky větrací mezery Správný návrh pojistné hydroizolace a tepelné izolace Základní detaily Napojení hřebene Ukončení u okapové hrany 9

11 POZOR! Prvky použity při klempířských prací musí být ze stejného materiálu jako daná střešní krytina (eliminace výskytu chemické koroze). Při vzájemném kontaktu dvou kovů degraduje vždy méně ušlechtilý. K této degradaci dochází i při stékání vody z ušlechtilého kovu na méně ušlechtilý. Rozměření střechy Podkladem pro vyhotovení kladečského plánu je projektová dokumentace střechy, včetně pohledů, poskytnutá zadavatelem. V projektové dokumentaci musí být uvedeny následující základní rozměry: Délka krokve od vrcholu po spodní okraj střechy Délka střechy u okapu Délka hřebene V případě valbových střech délka nároží Vzdálenost, výška a šířka vikýřů V projektu musí být uvedeny a zaměřeny veškeré prostupy (např. vikýře, střešní okna, výlezy, komíny atd..) Hlavní zásady pro vyhotovení kladečského plánu: a) nejdříve uděláme ve zvoleném měřítku např. 1:100 nákres jednotlivých ploch s umístěním prostupů. Plochy se rozdělí na pásy rovnoběžné se sklonem střechy v skladebné šířce dle příslušné krycí šířky profilu. b) vzhledem k tomu, že nedoporučujeme objednávat pásy krytiny Comax KLIK delší než 10000mm (z důvodů obtížné manipulace, nebezpečí příčného zborcení, atd.) tam, kde je délka krovů delší než 10000mm, je vyžadováno příčné překrytí krytiny. Jednotlivá překrytí provádíme střídavě v ploše, tak aby jednotlivá překrytí byla umístěna střídavě ve vzdálenosti jedné třetiny délky střešního pláště. Přitom musí být vzdálena alespoň 700 mm od sebe. Překrývání jednotlivých pásů nesmí proběhnout v jedné rovině, ale jednotlivé spoje musí být rozmístěny šachovnicově (viz. Obrázek 2). c) Při zadávání jednotlivých délek pásů, musíme také počítat s přesahy 25 mm u okapové hrany. Jedná se o ohýbané přesahy při samotné montáži, pro uchycení pásu k okapnici. 10

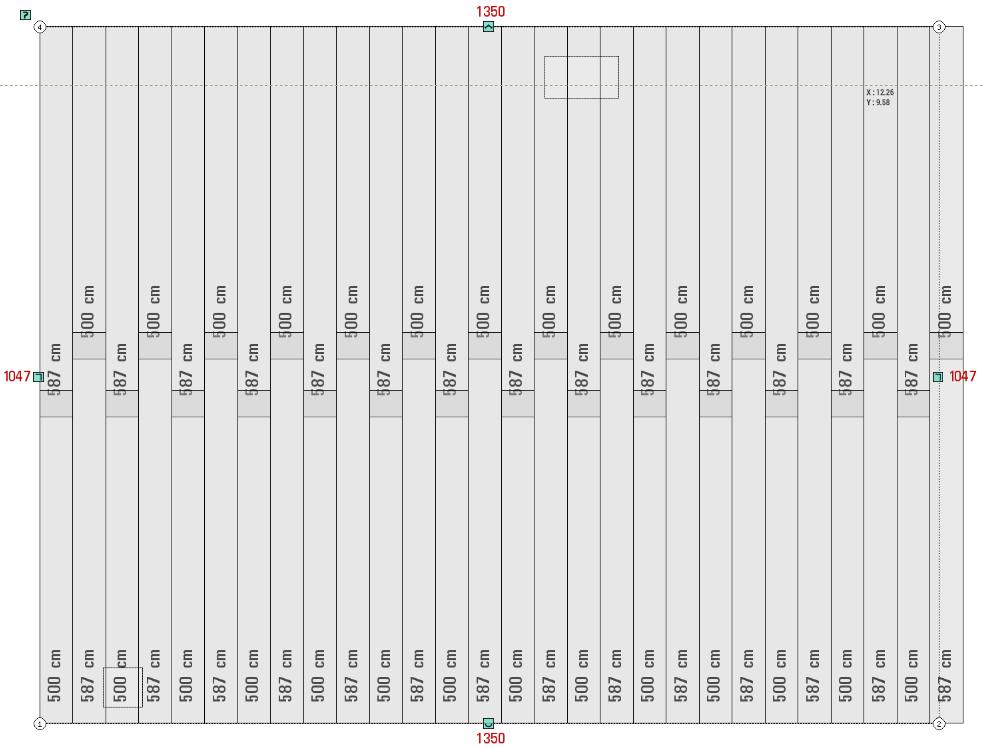

12 Obrázek 2: Schéma příčného napojení pro větší plochy Obrázek 3: Ukázka zpracování kladečského plánu 11

13 Postup pro předběžné zaměření střechy: V obrázku níže jsou červeně vyznačeny hrany, jejichž délky je potřeba změřit pro kladečský plán. Dále je nutné změřit šířky a délky (š, d) prostupů spolu se vzdáleností (vzd.) od okapové a štítové hrany. Posledním z potřebných rozměrů je délka krokve (kolmice od hřebene k okapové hraně). Zaměření střechy se doporučuje i v případě, kdy existuje projektová dokumentace domu. Velmi často se stává, že skutečné rozměry střechy neodpovídají navrhovanému či realizovanému stavu. Tento problém se týká jak rekonstrukcí, tak i novostaveb, kdy se reálný krov může odchýlit od originální projektové dokumentace. Před zadáním požadavku k výrobě krytiny je nutné potvrzení vypracovaného kladečského plánu zadavatelem zakázky. Obrázek 4: Schéma rozměření střechy pro vyhotovení kladečského plánu 12

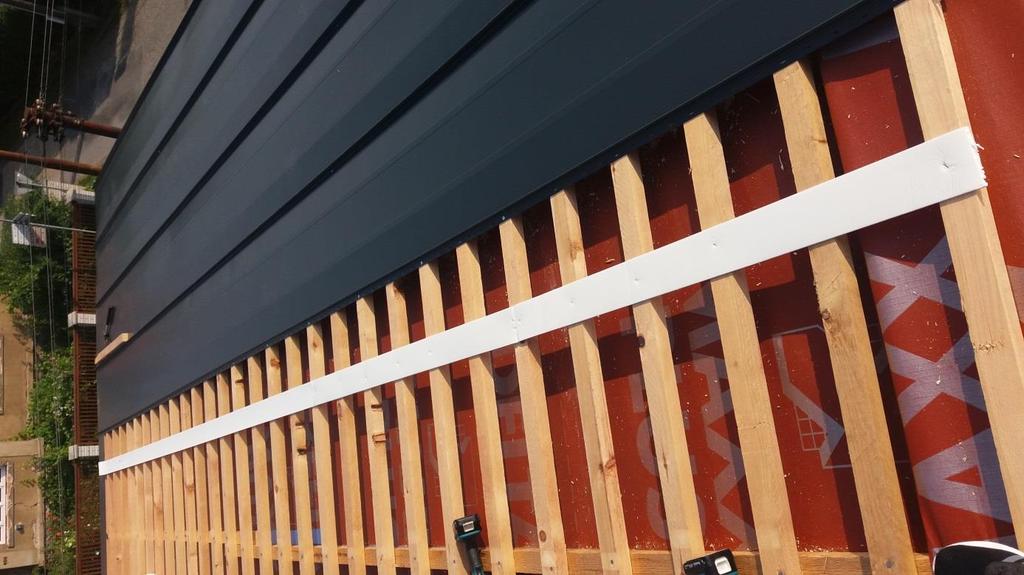

14 Podkladní konstrukce a) Laťování Doporučujeme latě 40 x 60 mm s rozponem maximálně 200 mm. Po položení první řady folie (DHV) a okapového lemování započneme s montáží střešních kontra-latí, latí. První střešní lať upevníme na okapové hraně krokví. Druhou a třetí lať upevníme do vzdálenosti spodních hran latí 120 mm a následující ve vzdálenosti spodních hran latí 200 mm až k hřebeni. Latě jsou upevněny do krokví přes kontra-latě pomocí hřebíků odpovídající délky (100 mm, 120 mm). Vždy musíme zachovat dostatečnou ventilační mezeru pro odvětrávání krytiny (40mm až 100mm) dle sklonu střešních rovin. Tato varianta podkladu není vhodná pro stavby v oblastech nad 600 m. n. m., z důvodu méně příznivých klimatických podmínek. Vlhkost dřeva by neměla překročit 20%. Pokud je dřevo impregnované, musí být dokonale zaschlé a musí tomu také odpovídat vhodně zvolená DHV, která je vůči impregnaci odolná. Při pokládce na latě, kovové latě je nutné mezi latě a šablonu vkládat akustické těsnění. Tímto PE pásem 5 x 100 mm opatříme okapovou zakládací lištu po celé její délce, abychom zamezili prolisování vrutů do krytiny. Podkladní pásku také aplikujeme pod jednotlivé lamely krytiny po celé jejich délce (od okapu k hřebeni). Pásku připevníme (sponkami, hřebíčky) k podkladním latím. Laťování je rovněž vhodné pro příčné napojení krytiny při délce krokví nad 8 m se šroubovým napojením do 600 m. n. m. b) Celoplošný prkenný záklop Tvořeno nejlépe prkenným záklopem na sraz, nebo deskovým záklopem (OSB). U plného bednění musíme rovněž zajistit dostatečné odvětrávání prostoru pod prkenným záklopem 40 až 100mm. Celoplošný záklop se klade vždy s ventilační mezerou minimálně na výšku kontralatě dle sklonu střešní roviny. Bednění by mělo být samozřejmostí pro sklony střech do 15. Vhodné je jeho použití pro profil drážky 38 mm, který je doporučen pro vyšší nadmořské výšky. Příčné napojení lamel řešte vždy s výrobcem krytiny pro konkrétní případ. Při napojení lamel se sklonem střešních ploch nižším než 15 u plného bednění je nutné věnovat zvýšenou pozornost napojení krytiny bez šroubového spoje s větším přesahem lamel. Dbejte na to, aby byl prkenný záklop ukotven hřebíky do krokve, ne jen do kontra-latí. Takto namontovaná konstrukce zároveň umožňuje snadný, hlavně bezpečný pohyb po střeše. Prkna kvalitní smrkové dřevo, doporučená tloušťka prken minimálně 24 mm, doporučená šířka minimálně 80 mm a maximálně 160 mm. Vlhkost dřeva maximálně 20 %, při vyšší rozteči krokví až 1200 mm je vhodné zvolit prkna o tloušťce min. 28 mm až 32mm x 100mm. 13

15 Doplňková hydroizolační vrstva (DHV) Vhodná pojistná podstřešní folie (membrána), která chrání konstrukci střechy při porušení hlavní hydroizolační vrstvy. Tato pojistná vrstva je specifikována v projektové dokumentaci pro novostavbu, nebo doporučena výrobcem krytiny při rekonstrukci. Její použití je důležité jak při pokládce krytiny na latě, tak pod celoplošné bednění. Tato vrstva chrání konstrukci střechy při porušení či selhání hlavní vrstvy krytiny, nebo před zafoukáním nečistot, sněhu, atd. Pro určení vhodné DHV vycházíme z mnoha hledisek a doporučení. V první řadě řešíme sklon střechy a oblast, ve které se stavba nachází (sněhové a větrné oblasti - mapy). Zohledňujeme zvýšené požadavky na členitost střešních ploch, prostupy, střešní okna, komíny atd. Hlavním zvýšeným požadavkem na stavbu je určení, zda bude půdní prostor určen k obytným účelům, nebo bude půdní prostor nezateplený. Důležité je i zvolit správný typ folie při použití impregnace dřeva, která tuto vrstvu může zcela znehodnotit. Pokládka těchto folií probíhá dle pokynů výrobce, stejně jako použití doplňkových spojovacích a těsnících prvků. Většina folií je opatřena aplikačními páskami, které podstatně zjednodušují a urychlí pokládku a napojení na okapovou hranu, nebo v ploše. Doplňková separační, drenážní vrstva Tato vrstva chrání kov ze spodní strany proti případným škodlivým alkalickým vlivům a také proti vlivům impregnačních prostředků na ochranu dřeva (Asfaltové modifikované pásy). Vrstva vylepšuje kluznost při tepelně dilatačních délkových změnách kovu, chrání v průběhu stavby dřevěné bednění nebo desky na bázi dřeva proti vlhkosti, eliminuje drobné nerovnosti na povrchu bednění, vylepší ochranu proti hluku povětrnostních vlivů. Vhodné použití jak pod hliníkovou variantu, tak pod pozinkovanou ocel. Nejen při impregnaci prkenného záklopu je vhodné použít separační vrstvu, která odvádí vzniklý kondenzát. Při použití OSB desek musí být aplikována separační vrstva vždy. Pro krytinu Comax KLIK je vhodné také použití drenážní rohože. Tato rohož s 8 mm snopem na povrchu snižuje hluk za deště, větru, až o 15 db, zároveň separuje krytinu od bednění. Spodní porézní membrána rohože zabezpečí odvedení kondenzované vody pod krytinou. Její použití je vhodné pro variantu Comax KLIK pozinkovaná ocel. Drenážní vrstva nám také pomůže eliminovat nerovnosti na prkenném střešním záklopu. POZOR! Mějte také na paměti, že tato vrstva je perforována kotvícím materiálem a tudíž ji nelze považovat za pojistnou hydroizolační vrstvu. 14

16 Pokládka šablon Střešní krytina Comax KLIK se pokládá vždy stojatou drážkou směrem ke spádnici. Doporučený minimální sklon se volí s ohledem na správné odvodnění tj. vytvoření dostatečného sklonu pro odvod vody a zároveň vznik dostatečné energie vody při odtoku směrem dolů, aby nemohla zpětně vzlínat mezi příčnými drážkami krytiny. Bezpečný sklon krytiny (BSK) je specifikován v tabulce níže: Tabulka sklonu BSK Do 600 m.n.m. Profil 25mm Nad 600 m.n.m. Profil 38mm Min. sklon [ ] Při napojení [ ] Délka krokve nad 10m [ ] Tabulka 4: Bezpečný sklon krytiny (BSK) Pokud je vaše střecha členitá a obsahuje množství prostupů jako střešní okna, vikýře, komíny atd., je vhodné pro pokládku zvolit zkušenější pracovníky s klempířskou praxí. Pro jednoduché střešní roviny bez prostupů je tento typ krytiny ideálním řešením. Vyžaduje-li to situace a je nutné po krytině chodit, pak doporučujeme zvolit k tomu vhodnou obuv s měkkou gumovou podrážkou. Dbejte na to, aby podrážka byla zbavena případných nečistot, které by mohli zapříčinit poškrábání krytiny. Našlapujte při chůzi vždy na místě podkladu krytiny. Kotvení krytiny k latím či bednění se provádí vruty s plochou hlavou 4,2 x 25, přes perforaci v pásu krytiny tak, aby mohlo docházet k podélné dilataci lamel. Minimální počet vrutů pro profil stojaté drážky je doporučen v tabulce níže. Přesný počet se stanovuje dle místních podmínek stavby (nadmořská výška, sněhové zatížení, větrná oblast, atp.). Počet šroubů pro kotvení Profil Počet šroubů [ks/m 2 ] 25mm 8 38mm Tabulka 5: Minimální počet šroubů 15

17 Šrouby se umísťují uprostřed obdélníkových otvorů, které jsou na lamelách vyhotoveny při profilaci. Tento otvor zajistí potřebný pohyb, který je způsoben teplotní roztažností ocelové lamely. Pokud se krytina montuje na latě, musí být vrut v každé lati. Dotažení šroubu by mělo být provedeno tak, aby mezi hlavou šroubu a plechem nebyla viditelná mezera. Vrut by měl být našroubován zpříma, tak aby neomezoval pokládku další lamely přes jeho hlavu. V žádném případě by nemělo dojít k promáčknutí plechu, které by mohlo předznamenávat nežádoucí zvlnění krytiny v takto namáhaném místě. Výhoda této střešní krytiny spočívá hlavně v tom, že veškeré šroubení v ploše je bezpečně pod krytinou, a to zaklapnutím další lamely. Pokládku střešní krytiny započneme buď z pravé, nebo z levé strany střešní roviny. Vhodné je držet se Kladečského plánu, který bude dodán po zaměření střešních rovin. Měli bychom také zvážit pokládku zámků krytiny proti častému směru větru (návětrná strana střechy). Důležité je si rozvrhnout, jak na sebe budou navazovat jednotlivé zámky krytiny. V závislosti na směru pokládky z levé, nebo pravé strany se budou otáčet pásy lamel krytiny dle kotevních zámků. Doporučujeme také rozpočítat, zda délka okapové hrany střešní roviny odpovídá součtu násobku šířky jednotlivých lamel. Ověřit si můžeme rozvržení lamel v kladečském plánu, který bude dodán s krytinou. Ve většině případů budeme muset odpočítat přesahy jak z levé, tak z pravé strany, abychom docílili rovnoměrného rozdělení lamel po celé ploše střechy. Z estetického hlediska bude výsledek střešní roviny dokonalý a střešní rovina symetrická. To vše za předpokladu, že nemáme žádné větší prostupy (střešní okna, komín) v dané střešní rovině. Při zúžení šířky pásu lamely z levé i pravé strany střechy je nutné krácenou hranu opatřit zahnutím plechu cca 30 mm do úhlu 90. Toto zahnutí plechu zabezpečí konstrukci proti případnému zatékání vody. Krajní pásy krytiny kotvíme pomocí vrutů s plochou hlavou do podkladu přes perforovanou část panelu. 16

18 Spojovací materiál a) Kotvení plechu přes perforaci do dřevěného podkladu, plochá hlava : Vrut s plochou hlavou 4,2 x 25 b) Samovrtný šroub pro kotvení plechu do dřevěného podkladu: Farmářský šroub 4,8 X 35 c) Samovrtný sešívací šroub pro kotvení plechů mezi sebou: Farmářský šroub 4,8 X 20 Vrut s plochou hlavou: Šroub pro sešívání: Šroub pro kotvení do dřeva: Doplňkový materiál a) Difuzně otevřené pojistné folie, splňující požadavky ČSN , navržené vždy dle daného projektu, nebo doporučené výrobcem krytiny. Folie vždy musí odpovídat svými vlastnostmi danému použití. b) Střešní latě a prkna c) Vhodný spojovací a kotvící materiál. d) Separační modifikovaný asfaltový pás. e) Těsnící páska butylkaučuková používá se pro lepení difuzní folie k porézním podkladům, jako těsnění pod kontra-latě. f) Jednosložkový spojovací tmel, pro vytvoření spojů odolných vůči dešti. Utěsnění příčného napojení šablon, utěsnění prostupů ve střešních rovinách jako střešní okna, komíny, vikýře, odvětrávání atd. g) EPDM pás 3 x 9 mm, pro dotěsnění montáže štítového lemování, profilovaného hřebene, nastavení pásů krytiny. h) Polyethylenový pás 5 x 100 mm, určený pro pokládku krytiny Comax KLIK na klasické latě s roztečí max. 400 mm. 17

19 VI. Montáž doplňkových konstrukcí Před samotnou pokládkou krytiny namontujte žlabové háky, úžlabí, okapového lemování. Proveďte oplechování u komína, kolem střešních oken, dle pokynu výrobce střešních oken. Při nestandardním oplechování použijte pro jeho výrobu dodané tabule plechu ocel 1250mm x 2000mm. Možné je i dodat případně svitek plechu na míru. Montáž sněhových zábran, nebo jejich bezpečnostních prvků, jsou-li navrženy projektem proveďte v průběhu montáže střešní krytiny. Při montáži těchto prvků, je nutné vycházet z montážního návodu pro systém sněhových zábran. Příčné nastavení pásů krytiny Comax KLIK Při délce krokví střešních rovin nad 8 m je nutné jednotlivé pásy krytiny příčně nastavit. Délka jednotlivých pásů krytiny je dána výrobními možnostmi, vhodnou manipulací s krytinou a její dopravou na místo stavby. Při menším přesahu délky krokví v konkrétních případech, můžeme délku šablon upravit, tedy navýšit. Maximální délka krokve pro použití velkoformátových plechových krytin, vzhledem k ventilační mezeře je 18 m. Pokud je tedy nutné jednotlivé pásy nastavit, musíme se držet několika důležitých zásad. Klempířské napojení vychází z normy ČSN Navrhování klempířských konstrukcí. Schémata jednotlivých typů napojení v závislosti na sklonu viz. Výše Varianty příčného napojení šablon. Krytinu bezpečně nastavujeme od sklonu střešních rovin se sklonem nad 15. Pokud bychom tento sklon podkročili, musíme tomu přizpůsobit i pojistnou hydroizolační vrstvu (zvýšené požadavky na DHV, vodotěsné podstřeší). Nastavení jednotlivých pásů nesmí proběhnout v jedné rovině (Viz. Obrázek 2). Délka přeložení pásů krytiny viz tabulka níže. Na spodním pásu krytiny odstřihneme zámky krytiny, pro snadné nastavení a zaklapnutí stojatých drážek krytiny. Odstřižení zámků krytiny odpovídá délkou přesahu pro bezpečné napojení krytiny, tedy liší se dle sklonu střechy 200 až 400 mm. Spád [ ] od do Překrytí [mm] bez příčného spojení Překrytí Překrytí 200 Tabulka 6: Překrytí pásů krytiny dle sklonu střechy 18

20 Lištu pro napojení krytiny 53 x 540 mm kotvíme šrouby s plochou hlavou, nebo Farmářským šroubem přes EPDM těsnící pás přímo do podkladu (latě, prkna). Tím se tento prvek stává pevným bodem střešní krytiny a plech se bude bezpečně rozpínat (dilatace materiálu) směrem k okapové hraně střechy. Při napojení přeložíme pásy lamel o 400 mm pro bezpečné fungování střešního pláště. POZOR! Ohýbanou lištu pro napojení krytiny kotvíme vždy do podkladu (latě, prkna). Lišta se stává pevným bodem jednotlivých pásů krytiny při změnách teplot (dilatace)! Obrázek 5: Schéma ohýbaného profilu Ohýbaná lišta pro napojení Obrázek 6: Schéma příčného napojení Pomocný ohýbací prvek Tento prvek není součástí střešní krytiny. Je určen pouze pro pomoc s osazením spodní hrany lamely do zakládací lišty. Ohýbacím prvkem provedeme zahnutí spodní části lamel po odstřižení zámků a pomocí plastové (gumové) paličky zpracujeme zahnutí lamely na cca 5 mm pro osazení. Zahnutí pomocí ohýbacího prvku se provádí na místě stavby s ohledem na směr pokládky (spod, vrch lamely). Obrázek 7: Schéma ohýbaného profilu Pomocný ohýbací prvek 19

21 Okapové zatahovací lemování Osazujeme na první dvě latě, nebo kraj bednění u okapové hrany. Okapní plech ke krytině Comax KLIK je uzpůsoben tak, aby spodní hrana pásu krytiny s nástřihem byla zahnuta bezpečně pod přesah bez dalšího kotvení skrz lamely. První pás krytiny srovnejte kolmo k okapové zakládací hraně. Odstřihněte pravý i levý okraj zámku lamely - 25mm. Střih vedeme až těsně za stojaté drážky - cca 30 mm. Připevněte si pás krytiny jedním šroubem a použijte pomůcky pro zaúhlování střechy. Zaměření tohoto pravého úhlu je velice důležité, pro další osazování střešních lamel! Lemování ke zdi Pro ukončení pultové střechy ke zdi, použijeme klempířský prvek lemování ke zdi, který kotvíme pomocí farmářských šroubů 4,8 X 20 (plech x plech) do větrací hřebenové lišty (viz. Montáž hřebene). Takto osazená lišta s perforovaným držákem hřebene zajistí s dostatečnou ventilační mezerou odvětrání střešního pláště. Vrchní část lemování kotvíme pomocí odpovídajících uchycení do zdiva za dodatečného zatmelení hrany u zdi (možné fasádní nerovnosti). Obrázek 8: Schéma ohýbaného profilu Okapové zatahovací lemování Obrázek 9: Schéma ohýbaného profilu Lemování ke zdi 20

22 Úžlabí Dále také před pokládkou krytiny, nebo v jejím průběhu osazujeme úžlabí. To osazujeme vždy na hustý rošt z latí, nebo na bednění. Počítáme s přesahem jednotlivých dílů úžlabí min. 300 mm, dle sklonu střechy. Pro dotěsnění přesahů použijeme Jednosložkový tmel, který je součástí dodávky materiálu. Přiložte úžlabní kus na místo a naznačte si přesah pro odstřižení vnitřní části. Nezapomeňte si nechat na konci úžlabního pásu přesah 25 mm, pro uchycení za zakládací hranu u okapu, stejně jako u střešních lamel u okapové hrany. Přichycení úžlabního pásu provedeme pomocí příponek vystřižených z tabulového plechu, nebo zbytků krytiny. Upevníme jimi pás úžlabí se vzdáleností příponek max. 300 mm po obou stranách pásu. Úhel řezu střešních lamel v úžlabí, je možné přesně zachytit třeba sestrojením jednoduchého trojúhelníku. Na zadní straně střešní lamely zakreslíme úhel střihu, kterým následně opatříme všechny ostatní úžlabní pásy krytiny. Samotný střih provádíme rovněž ze zadní strany lamel. Upravené pásy krytiny namontujeme, až po vrchol hřebene a pokračujeme na druhé straně úžlabí za dodržení stejného postupu. Obrázek 10: Schéma ohýbaného profilu Úžlabí Obrázek 11: Schéma ohýbaného profilu Úžlabí se stojatou drážkou pro rozdílné spády střešních rovin 21

23 Štítové prkno Po osazení zkráceného krajního pásu krytiny příponkami můžeme osadit také štítové lemování (vrchní, ploché). Pro jeho montáž je vhodné si nejprve osadit štítové prkno. a) Pro štítové lemování vrchní připevníme vruty na spodní stranu konce prken (latí) u pravé, nebo levé strany střešní roviny pomocnou štítovou lať (60mmx40mm), která nám pomůže vymezit a osadit štítové prkno.). Prkno následně přichytíme vruty do latě s přesahem 40 mm nad prkenný záklop. Doporučená tloušťka prkna je maximálně 35 mm. Vedle štítového prkna aplikujeme ve spádnici lať 40 x 60 mm pro vrchní uchycení štítového vrchního lemování. b) Pro štítové lemování ploché použijeme rovněž štítové prkno, nebo lemování přichytíme rovnou do kontra-latě, krokve. Mějme ale na paměti, že štítové prkno v tomto případě lícuje s hranou ukončení střešní roviny. 22

24 Štítové lemování vrchní Montáž štítového lemování započneme od okapové hrany směrem k hřebeni. Počítáme zde s minimálním překrytím lemování 100 mm. Lemování vrchní připevněte shora do latě a z boku farmářskými šrouby (4,8 X 35), zhruba po 1000 mm do štítového prkna. Štítové lemování nikdy nepřipevňujeme přímo do střešní krytiny. Pro vymezení hrany štítového lemování od podkladu krytiny, použijeme EPDM pás 3 x 9 mm a podlepíme jím styčnou hranu s krytinou. Obrázek 12: Schéma ohýbaného prvku Štítové lemování vrchní Štítové lemování ploché Tento typ štítového lemování je vhodný při úpravách šířky prvního a posledního pásu krytiny dle geometrie střechy (stejný první a poslední pás krytiny). Tehdy dojíždíme krytinou až nad štítové prkno se zahnutím lamely 30 mm v úhlu 90. U montáže tohoto lemování podlepíme rovněž páskou EPDM 3 x 9 mm v místě styku lemování se stojatou drážkou krytiny, proti vzlínání dešťové vody. Lemování ploché připevníme Farmářskými šrouby (4,8 X 35), které klademe v maximální rozteči 1000 mm do štítového prkna, krokve. Po důkladném uchycení prvního zúženého pásu krytiny, můžeme začít pokládku dalších pásů krytiny (lamel). Při pokládce dalších pásů krytiny je také nutné provést zahnutí spodní části krytiny (25 mm) pro uchycení za okapovou zakládací lištu. Položte další pás krytiny k předchozímu s malým přesahem a lehce stlačte začátek stojaté drážky. Postupně krytinu zaklapněte po celé délce lamely a poté dorazte paličkou poklepem do okapové zakládací hrany. 23 Obrázek 13: Schéma ohýbaného prvku Štítové lemování ploché

25 Montáž hřebene Pro maximální zefektivnění odvětrávání střešního pláště je vhodné užití větrací hřebenové lišty (perforovaný držák hřebene, valby). Tento klempířský prvek zajistí dostatečné proudění vzduchu střešním pláštěm a zamezí tak zadržení či hromadění vlhkosti. Použitím tohoto prvku ke krytině Comax KLIK zamezíme i proniknutí hnaných nečistot větrem či narušení pláště škůdci, ptáky. Výška perforované části se odvíjí od potřebné výšky větrací mezery, jež závisí na výměře střechy a jejím sklonu. Osazení bez perforované větrací lišty pouze na základě důkladného tepelně-vlhkostního posouzení skladby. Montáž hřebene, nebo valby je snadná a maximálně časově úsporná. Perforovanou část hřebene zkrátíme dle profilu krytiny na požadovanou délku. Zastřižení prvku, dle daného rozměru provedeme přesně dle konkrétní výměry lamely (520 mm, 495 mm, 470mm). Místo styku stojaté drážky a perforované části zatmelíme. Před nainstalováním hřebene, podlepíme spodní stranu pod perforací EPDM pásem pro dotěsnění proti zatečení. Můžeme tedy přistoupit k samotné montáži, a to přichycením třemi vruty s plochou hlavou, nebo Farmářskými šrouby 4,8 X 20 do střešní lamely. POZOR! Hřeben, nebo nároží kotvíme vždy do podkladní konstrukce (latě, bednění). Pro kotvení větrací a perforované hřebenové lišty použijte Farmářský šroub 4,8 X 35 mm! Hřeben střechy se tím stává pevným bodem, od kterého plechové lamely dilatují směrem k okapové hraně. Obrázek 14: Větrací hřebenová lišta Obrázek 15: Perforovaná část pro hřebenáč Obrázek 16: Kompletní hřeben 24

26 Napojení při změně sklonu střešních rovin - přechod mansardy Jedná se v obou případech o přechod z jedné střešní roviny pod úhlem na jinou, která bude pomocí přechodové lišty napojovat další pásy lamel až k hřebeni střechy. Pro bezpečné napojení použijeme ohýbané prvky k systému Comax KLIK. U přechodu střešních rovin použijeme vždy přechodový plech k tomu určený, který je součástí dodávky materiálu. Tento ohýbaný prvek je přizpůsoben k zavlečení střešních lamel mezi stojatými drážkami krytiny, za ohýbanou lištu pro kotvení nad stojatou drážkou s možností perforace pro pomocné sání odvětrávání střešního pláště mansardy či jiných střešních částí. Postup upevnění prvku pro napojení mansardy je podobný, jako v předchozích případech napojení či ukončení hřebene. Zkrátíme si prvek pro napojení krytiny nad stojatou drážkou zastřižením na přesnou délku pro vložení mezi stojaté drážky lamely, podlepíme pásem EPDM a po montáži případně zatmelíme detaily spoje. Nikdy nekotvíme šrouby skrz plech až do podkladu (bednění, latě). Stejně jako u pokládky krytiny na klasické latě je potřeba u celoplošného bednění zajistit odebráním pásu prken mezeru pro uchycení vruty pro následnou dilataci pásů krytiny. Pro bezpečné napojení použijeme dodané ohýbané lišty pro napojení a kotvení nad stojatou drážkou. Montáž probíhá klasicky pomocí vrutů s plochou hlavou (spojení plech x plech). Tímto prvkem osadíme spodní část lemování, pro napojení střešní roviny od okapové hrany. Samotnou přechodovou lištu opět jen zavlíkneme za hranu lišty pro kotvení lamel nad stojatou drážkou jako u okapové hrany. Ohýbanou lištu pro napojení kotvíme rovněž třemi vruty s plochou hlavou do přechodové lišty shora mansardy. Tímto prvkem osadíme tedy vrchní část lemování, pro napojení střešní roviny od přechodové lišty k hřebeni. Je zde i možnost vytvoření jednoduchých příponek ze zbytků plechu a následné uchycení přechodové lišty mansardy, stejně jako u pásu úžlabí. Dále proběhne jen vsunutí lišty pro napojení a následné zavlečení pásu lamel, stejně jako u okapové hrany za zatahovací lištu. 25 Obrázek 17: Ohýbaná lišta pro kotvení nad stojatou drážkou pro profil 25mm a 38mm

27 Obrázek 18: Schéma ohýbaného prvku Přechodová lišta mansarda Napojení při změně sklonu střešních rovin - přechod pultové střechy Pro přechodovou lištu u pultové střechy je postup montáže podobný. Důležité je dodržení zásad pro bezpečné napojení krytiny. Opět budeme řešit přechod střešních rovin za pomoci ohýbaných lišt k tomu určených a dodaných se střešní krytinou. Také použijeme pásy EPDM, tmely, pro dotěsnění spár a podkladu prvků proti zatečení. Pro bezpečné napojení použijeme dodané ohýbané lišty pro napojení a kotvení nad stojatou drážkou. Montáž probíhá klasicky pomocí vrutů s plochou hlavou (spojení plech x plech). Tímto prvkem osadíme spodní část lemování, pro napojení střešní roviny od okapové hrany. Samotnou přechodovou lištu opět jen zavlíkneme za hranu lišty pro kotvení lamel nad stojatou drážkou jako u okapové hrany. Ohýbanou lištu pro napojení kotvíme rovněž třemi vruty s plochou hlavou do přechodové lišty shora mansardy. Tímto prvkem osadíme tedy vrchní část lemování, pro napojení střešní roviny od přechodové lišty k hřebeni. Je zde i možnost vytvoření jednoduchých příponek ze zbytků plechu a následné uchycení přechodové lišty mansardy, stejně jako u pásu úžlabí. Dále proběhne jen vsunutí lišty pro napojení a následné zavlečení pásu lamel, stejně jako u okapové hrany za zatahovací lištu. Použijeme tedy tyto již výše zmiňované prvky: Ohýbaná lišta pro napojení Ohýbaná lišta pro kotvení nad stojatou drážkou 25mm / 38mm 26

28 Obrázek 19: Schéma ohýbaného prvku Přechodová lišta pultová Zakončení pultové střechy Pro ukončení nenavazující pultové střechy použijeme prvek zakončení pultové střechy, kde postupujeme stejně jako u lemování ke zdi. Pouze si připomeneme použití větrací hřebenové lišty, kterou podlepíme EPDM pásem pro maximální těsnost. Dále je vhodné rovněž zatmelit tento prvek u stojatých drážek lamel proti zpětnému zatečení, hlavně při nižších sklonech střešních ploch. Při montáži těchto prvků dodržujte všeobecné klempířské zásady a pravidla. Obrázek 20: Schéma ohýbaného profilu Zakončení pultové střechy 27

29 Oplechování komínů Provádíme standardně za dodržení klempířských zásad a pravidel viz. ČSN Řešení je vždy individuální a na jeho zhotovení dodáváme standardně plechové tabule, 1000 x 2000 x 0,7 mm, nebo svitky na míru, dle povrchové úpravy zakoupené krytiny. Oplechování střešních oken Postup je podobný, jako u oplechování komínů. Nutné je hlásit prostupy a jejich rozměry již u zadávání rozměrů střešních rovin do systému pro tvorbu kladečského plánu střešních ploch. Doporučujeme, držet se zásad montážního návodu výrobce střešních oken, který může dodat konkrétní typ lemu oken pro vámi určenou krytinu. Střešní prostupy (odvětrávací komínky, antény) U prostupů střešního pláště dodáváme spolu s krytinou i vhodný materiál (pro odvětrávání, manžety pro prostupy antén, flexi hadice atd.). Jsou zhotoveny a uzpůsobeny speciálně pro falcované krytiny a splňují požadavky těsnosti a použitelnosti u této krytiny. Rovněž je důležité držet se montážních návodů jednotlivých použitých střešních doplňků. Sluneční kolektory Řešíme dle individuálních požadavků zákazníka. Sněhové zachytávače a rozrážeče Montáž sněhových zábran a rozrážečů které jsou dány projektem stavby, nebo na doporučení výrobce krytiny aplikujeme během montáže krytiny. Při pokládce krytiny na latě, je nutné podklad v místě upevnění zachytávače zhustit. Spolu s držáky a příslušenstvím je dodán i montážní návod pro bezpečnou aplikaci těchto prvků dle specifikací těchto doplňků. 28

30 VII. Údržba Vnější vlivy můžou mít negativní dopad na živostnost povrchové úpravy krytiny. Doporučujeme pravidelně krytinu kontrolovat a systematicky odstraňovat nahromaděné nečistoty, které by mohly způsobit chemickou reakci a poškodit tak ochranný povlak. V případě poškození povrchu (např. škrábnutí nebo odloupnutí laku) je nutné toto místo důkladně očistit (včetně odmaštění) a následně ošetřit správkovou barvou. Každoročně by mělo dojít ke kontrole: Funkčnosti odvětrání střešní konstrukce Stavu a upevnění odvodňovacích systémů Stavu a upevnění bezpečnostních prvků střechy Stavu, utažení a upevnění prostupů Stavu těsnění (větrací pásy) Stavu a utažení samořezných šroubů Stavu povrchové úpravy a lemování (oplechování) VIII. Upozornění Pro bezpečnou manipulaci s plechovou krytinou je nutné dodržovat základní pravidla pro bezpečnost práce. Každá osoba, která jakýmkoli způsobem manipuluje se šablonami, musí dbát nejen o své zdraví, ale i o zdraví ostatních. Pokládku krytiny by měla provádět osoba k tomu způsobilá. Při stříhání je důležité, přidržovat stříhaný plech v bezpečné vzdálenosti od střižné roviny. K bezpečnému uchopení jednotlivých šablon používejte vhodné pracovní pomůcky. 29

31 IX. Detail střešní krytiny Comax KLIK Detail kotvení krytiny Detail ukončení u okapu 30

32 Detail nevětraného hřebene Detail větraného hřebene 31

33 Detail štítové stěny 32

34 Detail oplechování komína 33
