1 4.2. VÝROBNÍ FÁZE A JEJÍ ČLENĚNÍ SCHÉMA VÝROBNÍHO PROCESU Tisková technologie TISK 1 Potiskovaný materiál Zušlechťovací technologie Technologie postpressového zpracování ZUŠLECHTĚNÍ TISKOVINY POTISKOVÉ ZPRACOVÁNÍ 2 3 Materiál pro zušlechtění Materiál pro postpressové zpracování Technologie balení BALENÍ 4 Balící materiál 1. TISK Rozdělení tisku dle použité tiskové technologie: Tisková technologie Potiskovaný materiál Ostatní výrobní materiály Tisk z výšky Tisk z plochy Knihtisk Flexotisk Kamenotisk Světlotisk Ofset Papír Karton Lepenka Plastové fólie Textil Ostatní materiály Tiskové barvy Tiskové formy Vlhčící roztoky Ochranné laky Tisk z hloubky Hlubotisk Ocelotisk Tisk průtlačný Sítotisk Tisk digitální Elektrografie Inkjet

TISK Rozdělení tisku dle použité tiskové technologie: Tisková technologie Potiskovaný materiál Ostatní výrobní materiály Tisk z výšky Tisk z plochy Knihtisk Flexotisk Kamenotisk

2 2. ZUŠLECHTĚNÍ TISKOVINY Po vytištění je možné před dalším zpracováním ještě tiskovinu zušlechtit buď lakováním nebo laminací. LAKOVÁNÍ Ochranné celoplošné Ochranné parciální (jen část archu) Efektové celoplošné Efektové parciální LAMINACE Ochranná Ochranná efektová 3. POTISKOVÉ (POSTPRESS) ZPRACOVÁNÍ Po vytištění tiskoviny je dle jejího účelu možné pokračovat dalšími kroky výrobního procesu. ŘEZÁNÍ SKLÁDÁNÍ Rozřezání pásu nebo archu papíru na formát vhodný pro další zpracování. Jedno nebo vícenásobné přeložení archu nebo pásu výsledkem je složka. NALEPENÍ PŘÍPRAVA PRO DALŠÍ ZPRACOVÁNÍ A POUŽÍVÁNÍ Např. nalepení předsádky na knižní složku, nalepení přílohy. Např. perforace, děrování, rilování, drážkování, rýhování. SNÁŠENÍ KOMPLETACE BLOKU Kompletace knižních složek do nesvázaného kompletu ve správném pořadí. Vytvoření pevného nebo rozebíratelného spojení posnášeného bloku.

POTISKOVÉ (POSTPRESS) ZPRACOVÁNÍ Po vytištění tiskoviny je dle jejího účelu možné pokračovat dalšími kroky výrobního procesu.

3 POTISKOVÉ (POSTPRESS) ZPRACOVÁNÍ Úvod do polygrafie 4 Členění výrobního procesu 4.2 Výrobní fáze a její členění OŘÍZNUTÍ BLOKU KULACENÍ BLOKU Oříznutí bloku ze tří stran na výsledný formát. Zakulacení bloku před spojením s knižní deskou. OŘÍZKA PŘIDÁNÍ DOPLŇKŮ Nanesení barvy nebo kovové fólie na jednu nebo více ploch řezu. Čtecí stužka, kapitálek nebo další materiály jsou dodány do bloku. ŘEZÁNÍ MATERIÁLU PRO DESKY ZHOTOVENÍ KNIŽNÍ DESKY Nařezání lepenky, hřbetníku, potahu pro knižní desky. Spojení přířezu pro desky pomocí lepidla. ZUŠLECHTĚNÍ DESKY KULACENÍ KNIŽNÍ DESKY Ražba, potiskování, výseky a další zušlechtění knižní desky. MONTÁŽ VÝROBKU Zakulacení hřbetu knižní desky tak, aby odpovídalo zakulacení knižního bloku. FORMOVÁNÍ VÝROBKU Spojení knižní desky a bloku. Vylisování drážky a zatuhnutí lepidla. KOMPLETACE VÝROBKU ZABALENÍ VÝROBKU Dodání přebalu, příloh, kartiček, nalepení etiket na desky, obálku nebo přebal. Hotový výrobek je balen jednotlivě nebo skupinově do ochranného materiálu (fólie, papír); dále jsou zabaleny pro transport (ochranná funkce obalu).

Čtecí stužka, kapitálek nebo další materiály jsou dodány do bloku. ŘEZÁNÍ MATERIÁLU PRO DESKY ZHOTOVENÍ KNIŽNÍ DESKY Nařezání lepenky, hřbetníku, potahu pro knižní desky.

zpracování. Ořezávání v trojřezu: Knižní blok nebo brožura jsou v trojřezu oříznuty ze tří stran.

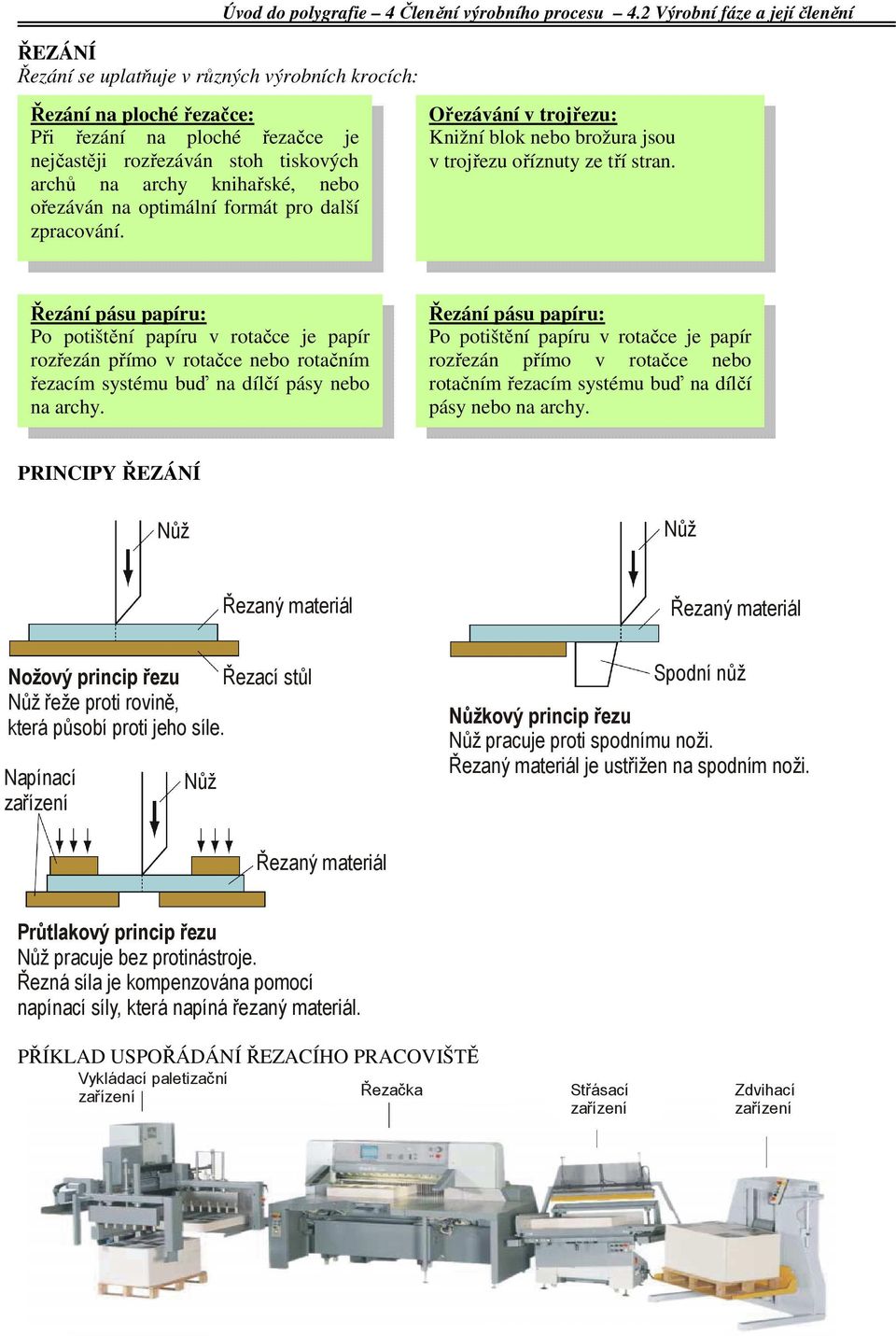

4 ŘEZÁNÍ Řezání se uplatňuje v různých výrobních krocích: Úvod do polygrafie 4 Členění výrobního procesu 4.2 Výrobní fáze a její členění Řezání na ploché řezačce: Při řezání na ploché řezačce je nejčastěji rozřezáván stoh tiskových archů na archy knihařské, nebo ořezáván na optimální formát pro další zpracování. Ořezávání v trojřezu: Knižní blok nebo brožura jsou v trojřezu oříznuty ze tří stran. Řezání pásu papíru: Po potištění papíru v rotačce je papír rozřezán přímo v rotačce nebo rotačním řezacím systému buď na dílčí pásy nebo na archy. Řezání pásu papíru: Po potištění papíru v rotačce je papír rozřezán přímo v rotačce nebo rotačním řezacím systému buď na dílčí pásy nebo na archy. PRINCIPY ŘEZÁNÍ Nůž Nůž Řezaný materiál Řezaný materiál Nožový princip řezu Řezací stůl Nůž řeže proti rovině, která působí proti jeho síle. Napínací zařízení Nůž Spodní nůž Nůžkový princip řezu Nůž pracuje proti spodnímu noži. Řezaný materiál je ustřižen na spodním noži. Řezaný materiál Průtlakový princip řezu Nůž pracuje bez protinástroje. Řezná síla je kompenzována pomocí napínací síly, která napíná řezaný materiál. PŘÍKLAD USPOŘÁDÁNÍ ŘEZACÍHO PRACOVIŠTĚ Vykládací paletizační zařízení Řezačka Střásací zařízení Zdvihací zařízení

SKLÁDÁNÍ Skládáním rozumíme přeložení archu nebo pásu papíru po tisku dle předem daného schématu na určený rozměr. Skládací linie je označována jako SKLÁDACÍ LOM nebo jen LOM.

5 SKLÁDÁNÍ Skládáním rozumíme přeložení archu nebo pásu papíru po tisku dle předem daného schématu na určený rozměr. Skládací linie je označována jako SKLÁDACÍ LOM nebo jen LOM. Skládací stroje využívají při skládání dvou principů: 1. Kapsový skládací princip 2. Nožový skládací princip KAPSOVÝ SKLÁDACÍ PRINCIP Doraz v kapse Skládaný arch Horní skládací válec Dolní skládací válec Směr pohybu archu Dolní skládací válec NOŽOVÝ SKLÁDACÍ PRINCIP Skládaný arch Skládací nůž Boční doraz Skládací válec SKLÁDACÍ STROJ STAHLFOLDER

V případě, že se má jednat o šitou publikaci, používá se lepička předsádek často také k nalepování čtvrtarchů na vedlejší knižní složku, tak aby nebylo nutné

6 NALEPENÍ Nalepením rozumíme spojení knižního archu standardního rozsahu s knižní složkou o menším počtu listů. Standardní složka má 16 stran, složka o 8 stranách se pak nazývá půl arch, o 4 stranách čtvrtarch. V případě, že se má jednat o šitou publikaci, používá se lepička předsádek často také k nalepování čtvrtarchů na vedlejší knižní složku, tak aby nebylo nutné čtvrtarch prošívat. LEPIČKA PŘEDSÁDEK N akladač předs ádek N ak ladač k niž ní složk y Vyk ladač FUNKCE PŘEDSÁDKY Předsádka má za úkol spojit knižní blok s knižní deskou. Slepení s první knižní složkou Slepení s deskou Předsádka Blok Desky Hřbet desek Drážka Vrstva lepidla

7 SNÁŠENÍ Snášení je kompletace knižních složek či listů v předem daném pořadí. V principu existují dva způsoby kompletace: 1. VKLÁDÁNÍ 2. SNÁŠENÍ Složky jsou vkládány do sebe Složky jsou ukládány na sebe Vhodné především pro časopisy šité drátem Vhodné pro knihy, brožury Složka 1 Složka 1 Složka 2 Složka 3 Složka 2 Složka 3 Princip snášení Vysnášený blok Nakládací stanice Transportní kanál pod stanicemi Linka pro vazbu šitou drátem (V1) princip snášení vkládáním Vykladač Trojřez Šití Snášecí část

SNÁŠENÍ Složky jsou vkládány do sebe Složky jsou ukládány na sebe Vhodné především pro časopisy šité drátem Vhodné pro

8 Knihařská snášecí linka pro snášení knižních složek či volných listů Nakládací stanice Propojení do klížicí linky Vykladač kompletů Nakládací stanice TRANSPORTNÍ KANÁL Transportovaná složka Transportní kolík Sjezd z nakládací stanice

Vykladač kompletů Nakládací stanice TRANSPORTNÍ KANÁL

9 Kontrolní značky na hřbetu jednotlivých složek slouží k rychlé vizuální kontrole správnosti pořadí posnášených složek. V případě, že jsou složky prohozeny, jsou v kompletu dvě stejné složky nebo naopak složka chybí, značky ve hřbetu nenavazují správně a obsluha snášečky tak dokáže rychle identifikovat vadný komplet. KOMPLETACE BLOKU Kompletací bloku rozumíme vytvoření pevného nebo rozebíratelného spojení posnášených listů či složek.. ZÁKLADNÍ TYPY LEPIDEL POUŽÍVANÝCH KE KLÍŽENÍ BLOKU Disperze Tavné lepidlo PUR

správně a obsluha snášečky tak dokáže rychle identifikovat vadný komplet.

10 TYPY SPOJENÍ BLOKU Klasické šití knižního Blok o více složkách spojený ve hřbetu Šití tavnou nití Klížení knižního bloku Jednotlivé knižní složky jsou navzájem sešity nití. Boční spojení drátem Jednotlivé knižní složky jsou při skládání prošity tavnou nití. Po posnášení je následně blok zaklížen a konce tavných nití zalepeny do lepidla bloku, čímž zvýší pevnost držení složek v bloku. Blok o více složkách s bočním spojením Stehové prošití Knižní složky jsou nejprve ve hřbetu ofrézovány a poté jsou lepidlem slepeny jednotlivé listy. Blok je spojen drátěnou sponkou z boku. Tenké bloky je možno prošít z boku nití. Spojení drátem ve hřbetu Vazba jednosložkových bloků Prošití hřbetu Horní nit Dolní nit Blok je spojen drátěnou sponkou ve hřbetu zevnitř ven nebo z venku dovnitř. Zavázání nití Hřbet je pevně prošit (pro dokumenty, pasy). Vazba provázkem Hřbetem je protažena nit a zavázána (školní sešity). Plastová kroužková vazba Vazba volných listů Obálka a blok jsou ovinuty ve hřbetu provázkem, který je na konci svázán. Drátěná kroužková vazba Blok je spojen plastovým stočeným hřebenem, který se protáhne předem proděravěnými listy. Spirálová vazba Blok je spojen drátěným stočeným hřebenem, který se protáhne předem proděravěnými listy. Do listu je nejprve vyvrtáno 2, 4 nebo 6 děr, do kterých je vložen vázací mechanizmus (např. pořadač). Předem proděravěnými listy je protažena drátěná nebo plastová spirála.

Po posnášení je následně blok zaklížen a konce tavných nití zalepeny do lepidla bloku, čímž zvýší pevnost držení složek v bloku.
