2 Quickbinder Kompaktní univerzální kvalitní stroj na lepenou vazbu Plně motorické přestavování všech důležitých funkcí pro nastavení tloušťky knižního bloku a formátu obálky Kvalitní opracování hřbetu při výkonu 5,5 kw pomocí hlavní frézy, vícezubé frézovací hlavy a s odsáváním prachu Rozsáhlé možnosti lepení s volbou zpracování tavného, disperzního a PUR lepidla s odděleným zpracováním lepidla pro nanášení lepidla na hřbet a po stranách Univerzální, snadno obsluhovatelný rotační nakladač obálek pro zpracování 4, 6 a 8stranných obálek. Zpracování materiálů pro oblepování hřbetů pro výrobu knižních bloků nebo brožur s křidélky v jedné pracovní operaci Jednoduchá obsluha prostřednictvím grafického interaktivního uživatelského rozhraní Navigator Možnost pokládací stanice jako volitelné výbavy pro zapojení do řetězce s trojřezem Lepicí zařízení na PUR lepidlo s integrovanou jednotkou na 17 kg nádobu s lepidlem

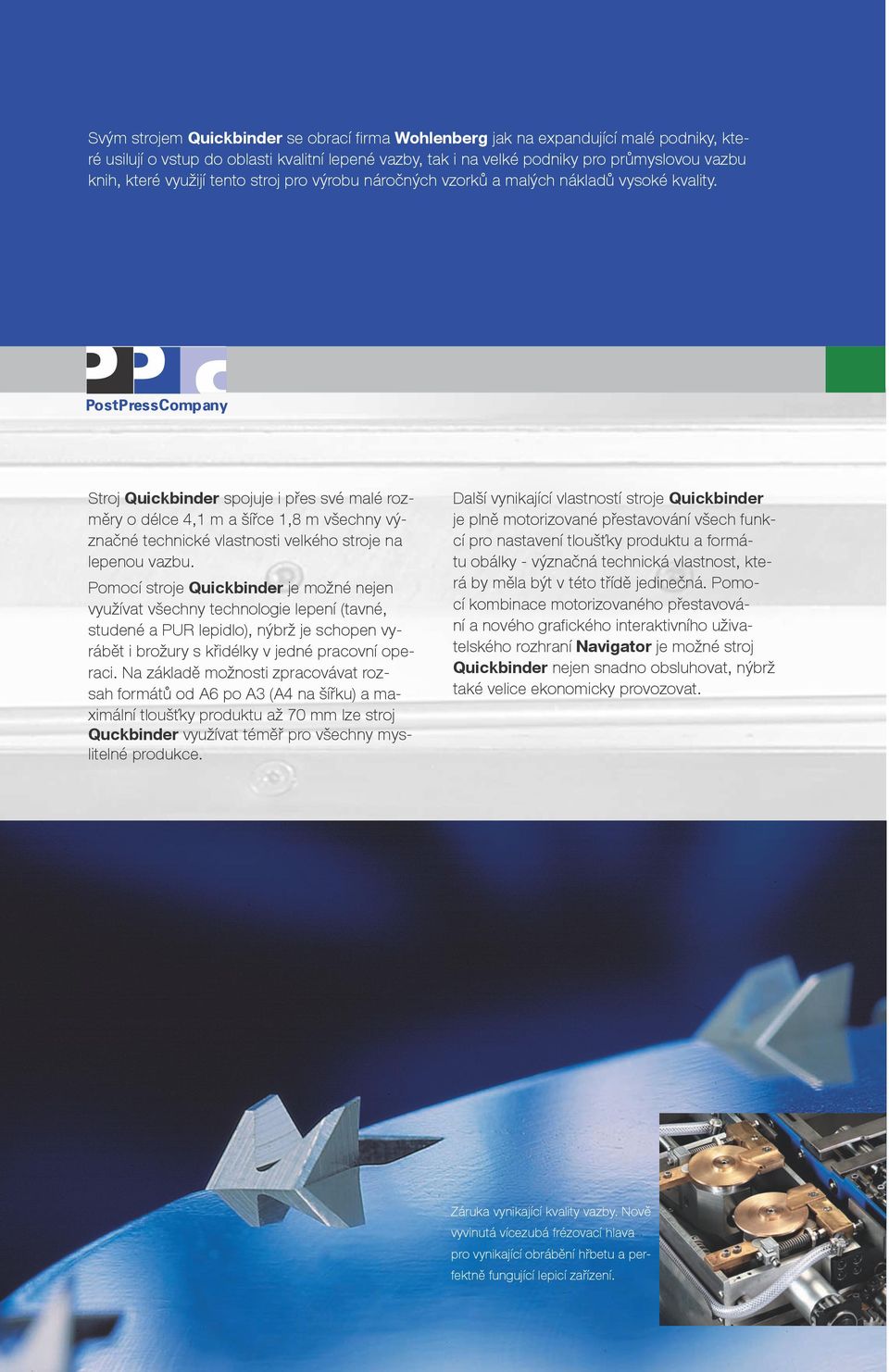

3 Svým strojem Quickbinder se obrací firma Wohlenberg jak na expandující malé podniky, které usilují o vstup do oblasti kvalitní lepené vazby, tak i na velké podniky pro průmyslovou vazbu knih, které využijí tento stroj pro výrobu náročných vzorků a malých nákladů vysoké kvality. Stroj Quickbinder spojuje i přes své malé rozměry o délce 4,1 m a šířce 1,8 m všechny význačné technické vlastnosti velkého stroje na lepenou vazbu. Pomocí stroje Quickbinder je možné nejen využívat všechny technologie lepení (tavné, studené a PUR lepidlo), nýbrž je schopen vyrábět i brožury s křidélky v jedné pracovní operaci. Na základě možnosti zpracovávat rozsah formátů od A6 po A3 (A4 na šířku) a maximální tloušťky produktu až 70 mm lze stroj Quckbinder využívat téměř pro všechny myslitelné produkce. Další vynikající vlastností stroje Quickbinder je plně motorizované přestavování všech funkcí pro nastavení tloušťky produktu a formátu obálky - význačná technická vlastnost, která by měla být v této třídě jedinečná. Pomocí kombinace motorizovaného přestavování a nového grafického interaktivního uživatelského rozhraní Navigator je možné stroj Quickbinder nejen snadno obsluhovat, nýbrž také velice ekonomicky provozovat. Záruka vynikající kvality vazby. Nově vyvinutá vícezubá frézovací hlava pro vynikající obrábění hřbetu a perfektně fungující lepicí zařízení.

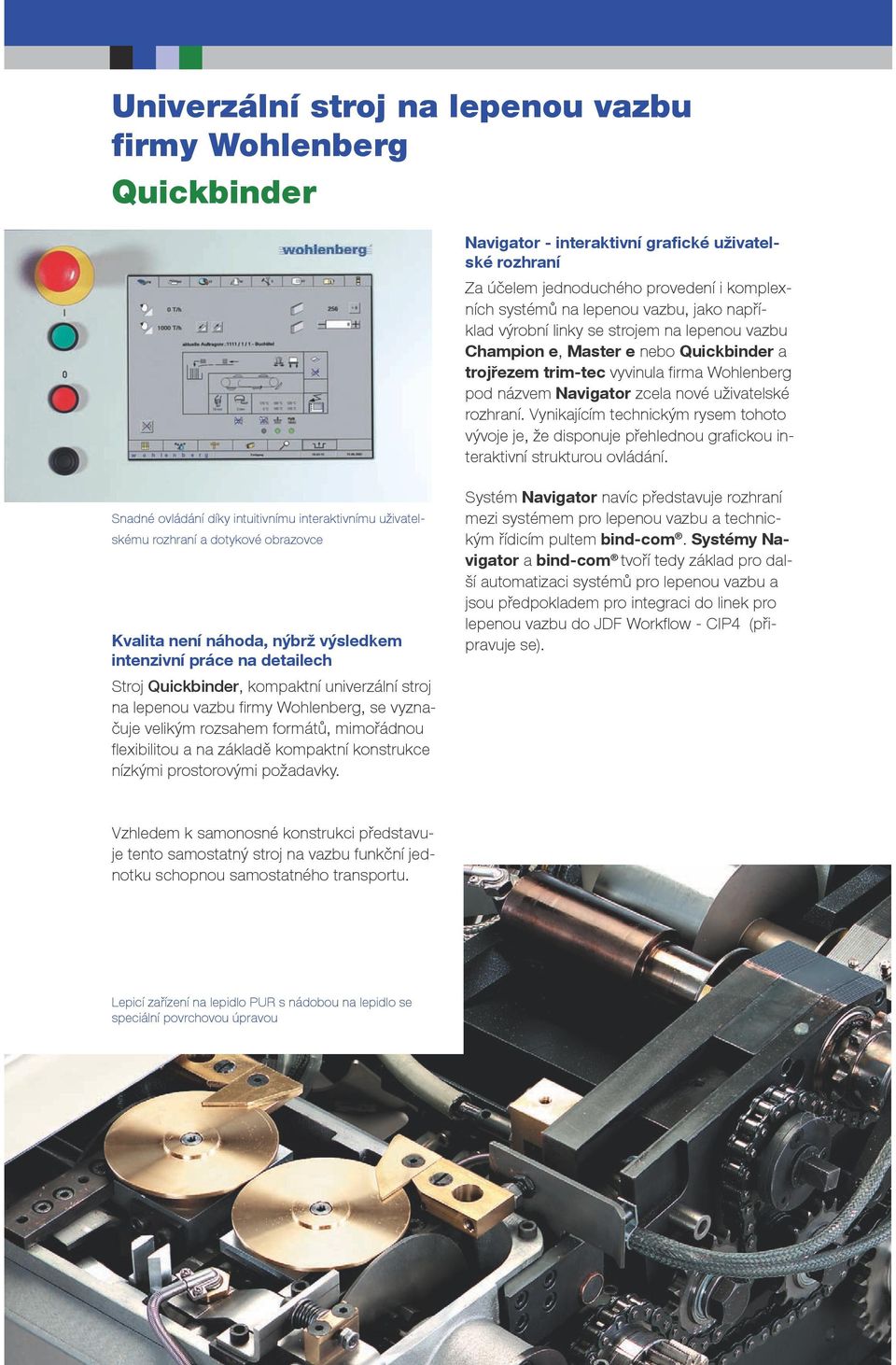

4 Univerzální stroj na lepenou vazbu firmy Wohlenberg Quickbinder Navigator - interaktivní grafické uživatelské rozhraní Za účelem jednoduchého provedení i komplexních systémů na lepenou vazbu, jako například výrobní linky se strojem na lepenou vazbu Champion e, Master e nebo Quickbinder a trojřezem trim-tec vyvinula firma Wohlenberg pod názvem Navigator zcela nové uživatelské rozhraní. Vynikajícím technickým rysem tohoto vývoje je, že disponuje přehlednou grafickou interaktivní strukturou ovládání. Snadné ovládání díky intuitivnímu interaktivnímu uživatelskému rozhraní a dotykové obrazovce Kvalita není náhoda, nýbrž výsledkem intenzivní práce na detailech Stroj Quickbinder, kompaktní univerzální stroj na lepenou vazbu firmy Wohlenberg, se vyznačuje velikým rozsahem formátů, mimořádnou flexibilitou a na základě kompaktní konstrukce nízkými prostorovými požadavky. Systém Navigator navíc představuje rozhraní mezi systémem pro lepenou vazbu a technickým řídicím pultem bind-com. Systémy Navigator a bind-com tvoří tedy základ pro další automatizaci systémů pro lepenou vazbu a jsou předpokladem pro integraci do linek pro lepenou vazbu do JDF Workflow - CIP4 (připravuje se). Vzhledem k samonosné konstrukci představuje tento samostatný stroj na vazbu funkční jednotku schopnou samostatného transportu. Lepicí zařízení na lepidlo PUR s nádobou na lepidlo se speciální povrchovou úpravou

5 Možnost využívání všech 3 technologií lepení pomocí výměnného systému prostřednictvím pojízdných lepicích zařízení Stroj Quickbinder umožňuje jedinečnou variabilitu aplikačních technologií prostřednictvím volitelného zpracování tavného, disperzního a PUR lepidla a dále volitelné zpracování materiálů na oblepování knižních bloků za účelem výroby knižních bloků nebo brožur s křidélky v jedné pracovní operaci. Zařízení na tavné lepidlo s odděleným zpracování lepidla pro nanášení na hřbet a po stranách knižních bloků, s integrovaným 25 kg zařízením na předehřev lepidla pro nanášení na hřbet a dále automatickým řízením délky nanášení lepidla na hřbet a po stranách knižního bloku. Zařízení na boční nanášení lepidla je možné nastavit motoricky na tloušťku produktu. Lepicí zařízení PUR s patentovanou integrovanou jednotkou na 17 kg těžkou nádobou na tavné lepidlo. K optimálnímu využití přispívá nádoba na lepidlo se speciální povrchovou úpravou provedenou jako výměnná jednotka. Automatické řízení délky nanášení lepidla na hřbet a po stranách zaručuje flexibilitu. Zařízení na studené lepidlo s odděleným zpracováním lepidla pro nanášení na hřbet a po stranách, s pneumatickým čerpadlem pro cirkulaci lepidla" s 30 kg nádobou na lepidlo a s automatickým řízením délky nanášení lepidla na hřbet a po stranách. Protiběžně rotující spinner zajišťuje přesné rovnoměrné vyrovnání nanesené vrstvy lepidla.

6 Obrábění hřbetu v detailu Vynikající kvalita vazby na základě dokonalého opracování hřbetu Opracování hřbetu motorem o výkonu 5,5 kw pomocí hlavní frézy, vícezubé frézovací hlavy a s odsáváním prachu zajišťuje optimální přípravu knižního hřbetu. Vícezubá hlava, hlavní prvek obrábění hřbetu, precizně odkrývá pomocí ostrých duplexních břitů vlákna papíru za účelem zvětšení lepicí plochy. Zakrytí frézy je automaticky přestavitelné. Univerzální a snadno obsluhovatelný: Nakladač obálek Snadno obsluhovatelný rotační nakladač obálek pomáhá při zpracování 4, 6 a 8stránkových obálek. Mírný sklon zásobníku obálek snižuje tření, zejména v případě choulostivých obálek. Rýhovací jednotka zajišťuje optimální kvalitu rýhování pro různé materiály obálek. Vzdálenost hlavních drážek a šířku obálky lze přestavovat automaticky. Zařízení na tavné lepidlo Zařízení na lepidlo PUR

7 Stanice na křidélka Stanici na křidélka lze integrovat do stroje bez jeho zvětšení/prodloužení. Taktované sání/ foukání vzduchu na přítlačném stole umožňuje přesné polohování proužku křidélka. Zvedací přípravek Zvedací přípravek s automatickým nastavením tloušťky produktu zajišťuje bezpádové" předávání produktů ze svěrek. Spodní ořez pomocí kotoučového nože je možný. Stanice na křidélka Zařízení na studené lepidlo Čisticí jednotka lepicího zařízení na PUR lepidlo umožňuje bezpečné a efektivní čistění dle předpisů zaměstnaneckého svazu.

8 Wohlenberg Buchbindesysteme GmbH Weserstraße Verden Telefon: +49 (0)42 31/775-0 Fax: +49 (0)42 31/ Technické údaje - Quickbinder Mechanický výkon taktů/h Rozevření svěrek mm max. 90 Vyvěšení knižního bloku mm 8, 10, 12 Výška produktu mm Šířka produktu mm Tloušťka produktu mm 2-70 Výška obálky mm Šířka obálky mm Šířka zadní strany obálky mm Rozměry Délka m 4,1 Šířka m 1, 8 Výška m 1, mm mm mm Koncepce a design, :i/i/d Bremen. Vytištěno v Německu. 05/2003 Vyhrazujeme si právo na změny technických údajů, konstrukce, vybavení, materiálu, designu a dodacích možnosti kdykoliv bez předchozího upozornění.
