1 Systém blokace a signalizace

2 Obsah 1. CHARAKTERISTIKA BLOKACE A SIGNALIZACE POUŽITÍ TECHNICKÉ PARAMETRY OBECNÝ POPIS TECHNICKÝ POPIS NAVRHOVANÉHO ŘEŠENÍ BLOKOVÉ SCHÉMA POZICE PRVKŮ BLOKACE A SIGNALIZACE STAVEBNÍ PŘIPRAVENOST POPIS PRVKŮ BLOKACE A SIGNALIZACE DODAVATELSKÉ A OBCHODNÍ ÚDAJE DODACÍ PODMÍNKY SKLADOVACÍ PODMÍNKY REVIZE A OPRAVY PŘEJÍMACÍ PODMÍNKY ZÁRUČNÍ PODMÍNKY enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 2

3 1. Charakteristika blokace a signalizace 1.1. Použití Blokace a signalizace dveří slouží k zajištění kontrolovaného pohybu osob a materiálu přes určené výplně otvorů například v personálních nebo materiálových propustech. Jejím osazením je možno zamezit kontaminaci prostorů o lepší třídě čistoty z prostorů o horší třídě čistoty. Je učena pro použití v pracovním prostředí s definovanou třídou čistoty v souladu s ČSN EN ISO Čisté prostory a příslušné řízené prostředí. Blokace a signalizace dveří je konstruována pro použití v průmyslu, farmacii a zdravotnictví. Blokace dveří umožňuje blokování dvou až šestnácti dveří navzájem podle platné projektové dokumentace a jejich deblokaci. Deblokace se provádí automaticky při výpadku proudu, případně ji je možno provést signálem z autonomní jednotky anebo ovládacím tlačítkem u daných dveří. Signalizace stavu dveří umožňuje optickou a akustickou signalizaci vzájemného stavu dveří dle platné projektové dokumentace. Blokace a signalizace dveří pro 2 až 16 dveří jsou řízeny autonomními jednotkami, z nichž každá je nastavitelná do pozice master/slave. 2. Technické parametry Napájení: Maximální příkon: Ochrana před úrazem elektrickým proudem: Požadované předřadné jištění: Výstupní napětí: Výstupní proud: 1 NPE ~50Hz 230V 0,3A/TN-S 50 VA samočinným odpojením od zdroje 10 A 24 V ss 300 ma ss Krytí dveřního modulu: IP 46 Krytí řídící jednotka: IP 20 Prostředí: obyčejné dle ČSN ? Provozní teplota: Kabel pro přívod napájení: od 10 C do +50 C CYKY 3Jx1,5 Komunikační kabel: USB-B mini, RJ 11, patch kabel RJ 45 Seznam náhradních dílů: Pojistka FUSE 250V, T1A Pojistka FUSE 250V, T5A Doporučená maximální délka propojení mezi dveřními moduly a autonomními jednotkami je 100m. enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 3

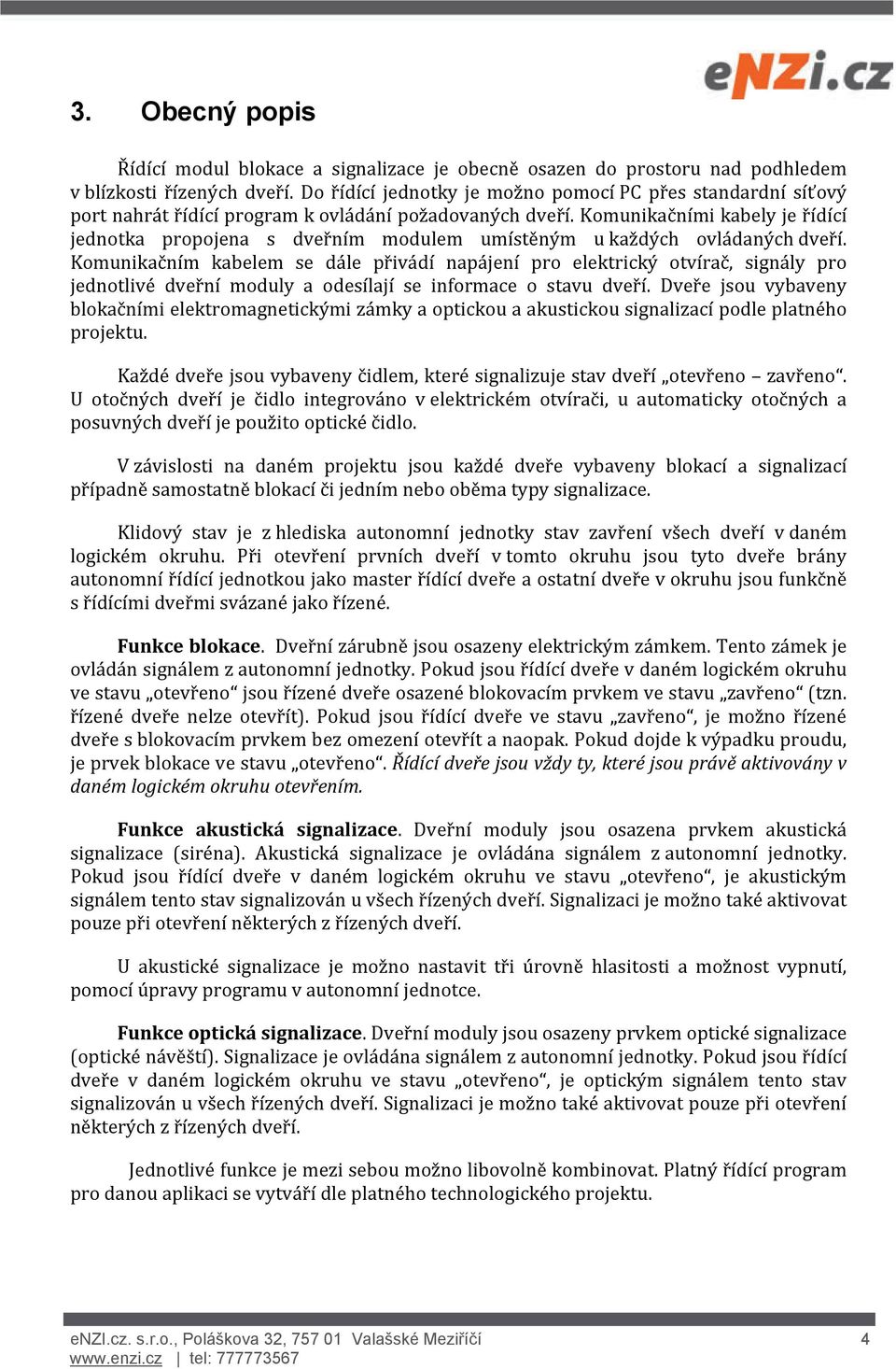

4 3. Obecný popis Řídící modul blokace a signalizace je obecně osazen do prostoru nad podhledem v blízkosti řízených dveří. Do řídící jednotky je možno pomocí PC přes standardní síťový port nahrát řídící program k ovládání požadovaných dveří. Komunikačními kabely je řídící jednotka propojena s dveřním modulem umístěným u každých ovládaných dveří. Komunikačním kabelem se dále přivádí napájení pro elektrický otvírač, signály pro jednotlivé dveřní moduly a odesílají se informace o stavu dveří. Dveře jsou vybaveny blokačními elektromagnetickými zámky a optickou a akustickou signalizací podle platného projektu. Každé dveře jsou vybaveny čidlem, které signalizuje stav dveří otevřeno zavřeno. U otočných dveří je čidlo integrováno v elektrickém otvírači, u automaticky otočných a posuvných dveří je použito optické čidlo. V závislosti na daném projektu jsou každé dveře vybaveny blokací a signalizací případně samostatně blokací či jedním nebo oběma typy signalizace. Klidový stav je z hlediska autonomní jednotky stav zavření všech dveří v daném logickém okruhu. Při otevření prvních dveří v tomto okruhu jsou tyto dveře brány autonomní řídící jednotkou jako master řídící dveře a ostatní dveře v okruhu jsou funkčně s řídícími dveřmi svázané jako řízené. Funkce blokace. Dveřní zárubně jsou osazeny elektrickým zámkem. Tento zámek je ovládán signálem z autonomní jednotky. Pokud jsou řídící dveře v daném logickém okruhu ve stavu otevřeno jsou řízené dveře osazené blokovacím prvkem ve stavu zavřeno (tzn. řízené dveře nelze otevřít). Pokud jsou řídící dveře ve stavu zavřeno, je možno řízené dveře s blokovacím prvkem bez omezení otevřít a naopak. Pokud dojde k výpadku proudu, je prvek blokace ve stavu otevřeno. Řídící dveře jsou vždy ty, které jsou právě aktivovány v daném logickém okruhu otevřením. Funkce akustická signalizace. Dveřní moduly jsou osazena prvkem akustická signalizace (siréna). Akustická signalizace je ovládána signálem z autonomní jednotky. Pokud jsou řídící dveře v daném logickém okruhu ve stavu otevřeno, je akustickým signálem tento stav signalizován u všech řízených dveří. Signalizaci je možno také aktivovat pouze při otevření některých z řízených dveří. U akustické signalizace je možno nastavit tři úrovně hlasitosti a možnost vypnutí, pomocí úpravy programu v autonomní jednotce. Funkce optická signalizace. Dveřní moduly jsou osazeny prvkem optické signalizace (optické návěští). Signalizace je ovládána signálem z autonomní jednotky. Pokud jsou řídící dveře v daném logickém okruhu ve stavu otevřeno, je optickým signálem tento stav signalizován u všech řízených dveří. Signalizaci je možno také aktivovat pouze při otevření některých z řízených dveří. Jednotlivé funkce je mezi sebou možno libovolně kombinovat. Platný řídící program pro danou aplikaci se vytváří dle platného technologického projektu. enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 4

5 otevřené dveře jsou řídící 4. Technický popis navrhovaného řešení Zařízení slouží pro blokování, optickou i akustickou signalizaci stavu otevření dveří a skládá se až ze16 dveřních autonomních modulů. Z libovolného modulu lze ovládat v uživatelsky volitelném sledu až 16 dveří, s možností naprogramování z PC přes standardní síťový port a jeho trvalé uložení v paměti EPROM. Dveřní moduly obsahují relé pro ovládání blokace a dále přípravu pro optickou a akustickou signalizaci. Dveřní modul je integrován do zárubní Pharma dveří Epigon. Na požádání lze modul blokace a signalizace umístit do zdi nebo příčky Všechny části zařízení jsou vybaveny konektory, které umožňují rychlou a přesnou montáž bez rizika záměny propojení jednotlivých prvků sestavy V případě nebezpečí nebo ohrožení života je možno z jednotlivých řídících modulů deblokovat dveře v únikové trase. Při výpadku napájení dochází automaticky k deblokaci všech ovládaných dveří. Jakékoliv zásahy do řídícího systému a jakékoliv opravy smí provádět firma akreditovaná dodavatelem blokace a signalizace dveří. enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 5

6 5. Blokové schéma enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 6

7 6. Pozice prvků blokace a signalizace Otočné dveře optické návěští Posuvné dveře optické návěští enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 7

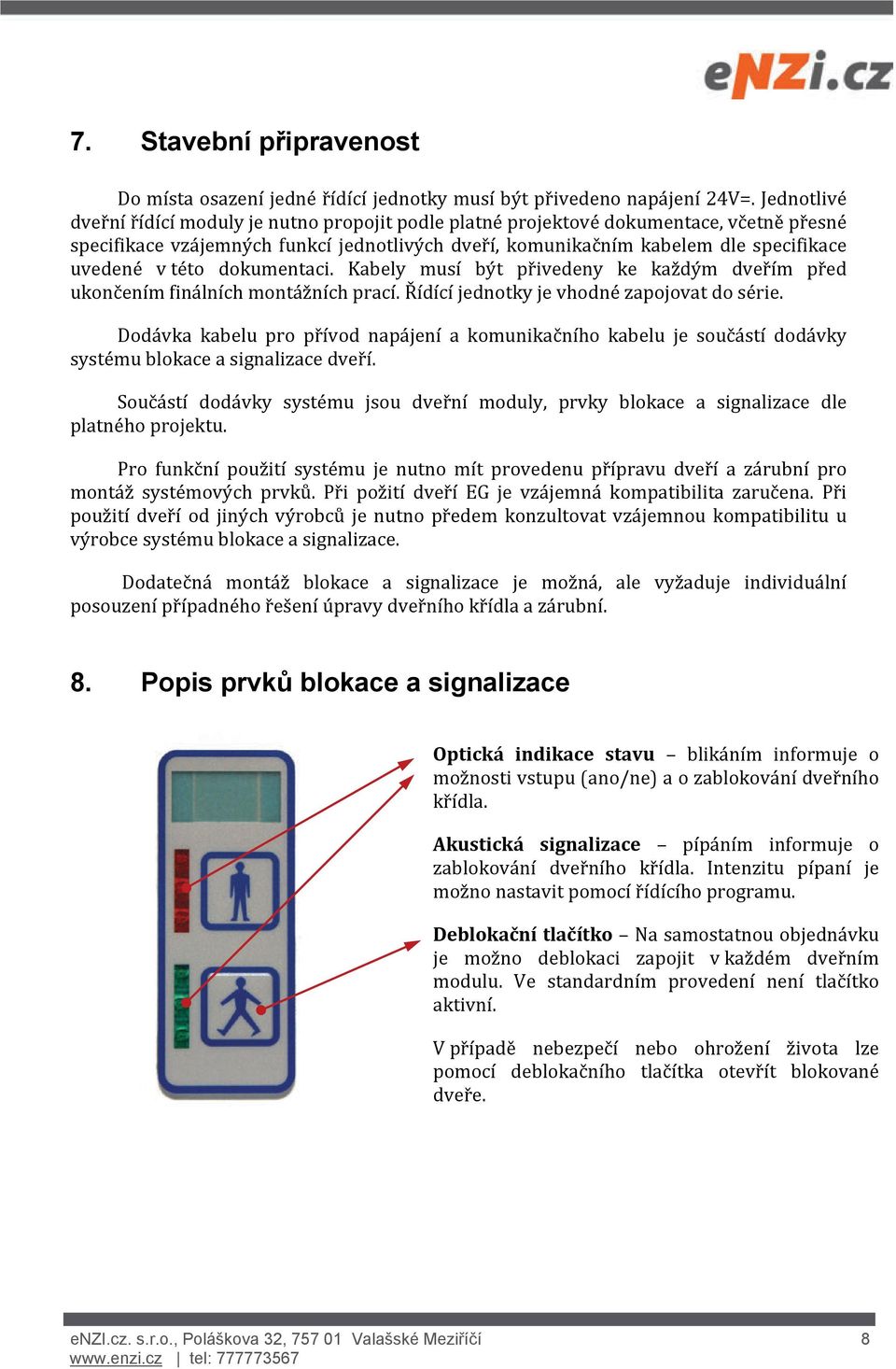

8 7. Stavební připravenost Do místa osazení jedné řídící jednotky musí být přivedeno napájení 24V=. Jednotlivé dveřní řídící moduly je nutno propojit podle platné projektové dokumentace, včetně přesné specifikace vzájemných funkcí jednotlivých dveří, komunikačním kabelem dle specifikace uvedené v této dokumentaci. Kabely musí být přivedeny ke každým dveřím před ukončením finálních montážních prací. Řídící jednotky je vhodné zapojovat do série. Dodávka kabelu pro přívod napájení a komunikačního kabelu je součástí dodávky systému blokace a signalizace dveří. Součástí dodávky systému jsou dveřní moduly, prvky blokace a signalizace dle platného projektu. Pro funkční použití systému je nutno mít provedenu přípravu dveří a zárubní pro montáž systémových prvků. Při požití dveří EG je vzájemná kompatibilita zaručena. Při použití dveří od jiných výrobců je nutno předem konzultovat vzájemnou kompatibilitu u výrobce systému blokace a signalizace. Dodatečná montáž blokace a signalizace je možná, ale vyžaduje individuální posouzení případného řešení úpravy dveřního křídla a zárubní. 8. Popis prvků blokace a signalizace Optická indikace stavu blikáním informuje o možnosti vstupu (ano/ne) a o zablokování dveřního křídla. Akustická signalizace pípáním informuje o zablokování dveřního křídla. Intenzitu pípaní je možno nastavit pomocí řídícího programu. Deblokační tlačítko Na samostatnou objednávku je možno deblokaci zapojit v každém dveřním modulu. Ve standardním provedení není tlačítko aktivní. V případě nebezpečí nebo ohrožení života lze pomocí deblokačního tlačítka otevřít blokované dveře. enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 8

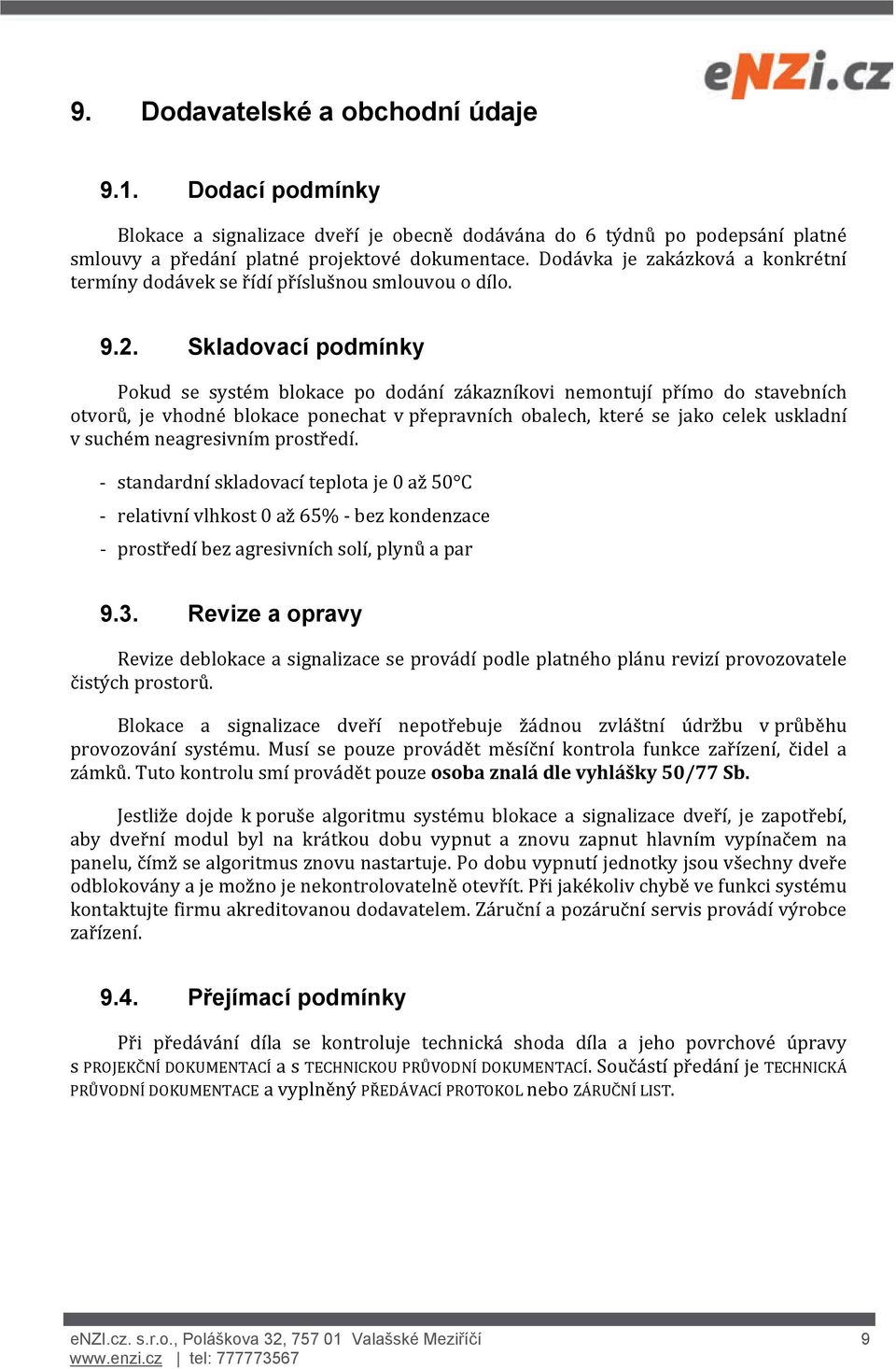

9 9. Dodavatelské a obchodní údaje 9.1. Dodací podmínky Blokace a signalizace dveří je obecně dodávána do 6 týdnů po podepsání platné smlouvy a předání platné projektové dokumentace. Dodávka je zakázková a konkrétní termíny dodávek se řídí příslušnou smlouvou o dílo Skladovací podmínky Pokud se systém blokace po dodání zákazníkovi nemontují přímo do stavebních otvorů, je vhodné blokace ponechat v přepravních obalech, které se jako celek uskladní v suchém neagresivním prostředí. - standardní skladovací teplota je 0 až 50 C - relativní vlhkost 0 až 65% - bez kondenzace - prostředí bez agresivních solí, plynů a par 9.3. Revize a opravy Revize deblokace a signalizace se provádí podle platného plánu revizí provozovatele čistých prostorů. Blokace a signalizace dveří nepotřebuje žádnou zvláštní údržbu v průběhu provozování systému. Musí se pouze provádět měsíční kontrola funkce zařízení, čidel a zámků. Tuto kontrolu smí provádět pouze osoba znalá dle vyhlášky 50/77 Sb. Jestliže dojde k poruše algoritmu systému blokace a signalizace dveří, je zapotřebí, aby dveřní modul byl na krátkou dobu vypnut a znovu zapnut hlavním vypínačem na panelu, čímž se algoritmus znovu nastartuje. Po dobu vypnutí jednotky jsou všechny dveře odblokovány a je možno je nekontrolovatelně otevřít. Při jakékoliv chybě ve funkci systému kontaktujte firmu akreditovanou dodavatelem. Záruční a pozáruční servis provádí výrobce zařízení Přejímací podmínky Při předávání díla se kontroluje technická shoda díla a jeho povrchové úpravy s PROJEKČNÍ DOKUMENTACÍ a s TECHNICKOU PRŮVODNÍ DOKUMENTACÍ. Součástí předání je TECHNICKÁ PRŮVODNÍ DOKUMENTACE a vyplněný PŘEDÁVACÍ PROTOKOL nebo ZÁRUČNÍ LIST. enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 9

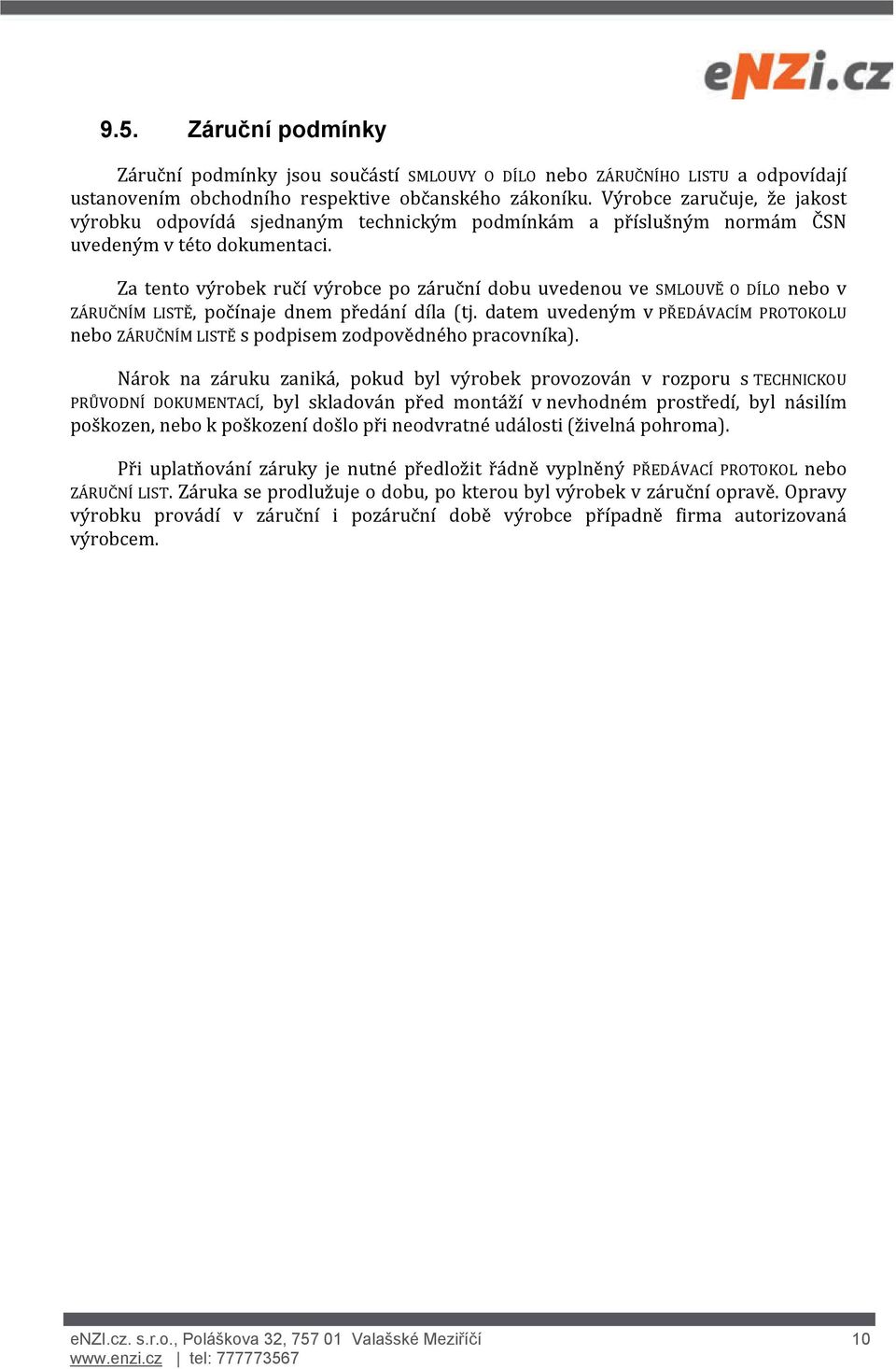

10 9.5. Záruční podmínky Záruční podmínky jsou součástí SMLOUVY O DÍLO nebo ZÁRUČNÍHO LISTU a odpovídají ustanovením obchodního respektive občanského zákoníku. Výrobce zaručuje, že jakost výrobku odpovídá sjednaným technickým podmínkám a příslušným normám ČSN uvedeným v této dokumentaci. Za tento výrobek ručí výrobce po záruční dobu uvedenou ve SMLOUVĚ O DÍLO nebo v ZÁRUČNÍM LISTĚ, počínaje dnem předání díla (tj. datem uvedeným v PŘEDÁVACÍM PROTOKOLU nebo ZÁRUČNÍM LISTĚ s podpisem zodpovědného pracovníka). Nárok na záruku zaniká, pokud byl výrobek provozován v rozporu s TECHNICKOU PRŮVODNÍ DOKUMENTACÍ, byl skladován před montáží v nevhodném prostředí, byl násilím poškozen, nebo k poškození došlo při neodvratné události (živelná pohroma). Při uplatňování záruky je nutné předložit řádně vyplněný PŘEDÁVACÍ PROTOKOL nebo ZÁRUČNÍ LIST. Záruka se prodlužuje o dobu, po kterou byl výrobek v záruční opravě. Opravy výrobku provádí v záruční i pozáruční době výrobce případně firma autorizovaná výrobcem. enzi.cz. s.r.o., Poláškova 32, Valašské Meziříčí 10
