1 Construction SikaBond Pružné lepení dřevěných podlah Sika CZ, s.r.o.

2 Technologické výhody pružného lepení Porovnání metod pružného a nepružného lepení dřevěných materiálů Dřevěné podlahy jsou vystaveny dynamickému a statickému namáhání, které musí být pohlceno všemi materiály konstrukce. Dynamická zátěž je způsobena chůzí, pohybem po podlaze nebo vibracemi, vyvolanými zvukem. Statické napětí vyvolává nevyhnutelné zvyšování a snižování vlhkosti dřeva v důsledku klimatických změn, které jsou v kombinaci s tuhým lepidlem často příčinou poškození. Vlhkost dřeva koresponduje se změnami vlhkosti okolí a přizpůsobuje se jim - dřevo má snahu měnit svoje rozměry. Tyto změny způsobují smyková pnutí ve dřevě, ve vrstvě lepidla i v podkladu. Proto je výhodnější používat lepidlo, schopné tato pnutí vyrovnávat a vytvořit tak spojení, odolávající smykovému napětí mezi dřevem a podkladem, aniž by došlo k poškození. V současné době se k lepení používají lepidla na bázi pryskyřic obsahující rozpouštědla, dispersní lepidla, jednosložková nebo 2 složková PUR lepidla o smykové pevnosti v tahu nejméně 3,5 MPa. Vyhovují požadavkům DIN 281, jsou však relativně tuhá a tvrdá. V případě zvýšeného pnutí je povrch podkladního betonu nebo povrch dřeva místem, kde může dojít k problémům. Tento problém odstraňuje použití pružných lepidel SikaBond (graf 1). Při porovnání pevnosti ve střihu a tahu lepidel, vyhovujících DIN 281 s lepidly SikaBond pro lepení dřeva je zřejmé, proč. Výchozím bodem pro vyhodnocení všech těchto otázek je pevnost přídržnosti podkladního betonu cca 1,5 MPa. Všechny hodnoty vyšší - a u nepružných lepidel dle DIN 281 jsou více jak dvojnásobné - představují riziko poškození podkladního betonu. SikaBond pružná lepidla na dřevěné podlahy mají pevnost ve střihovém tahu mezi 0,7 a 1,2 MPa a prodloužení při porušení kolem 600% až 900% (DIN 53504), tedy nižší než vazebná pevnost povrchu podkladního betonu. To znamená, že povrch podkladního betonu se nemůže porušit a lepené prvky nejsou vystaveny pnutí povrchová pevnost podkladního betonu napětí (MPa) deformace (%) parketová lepidla SikaBond Graf 1: Porovnání závislosti napětí na deformaci lepidel lepidla dle DIN 281

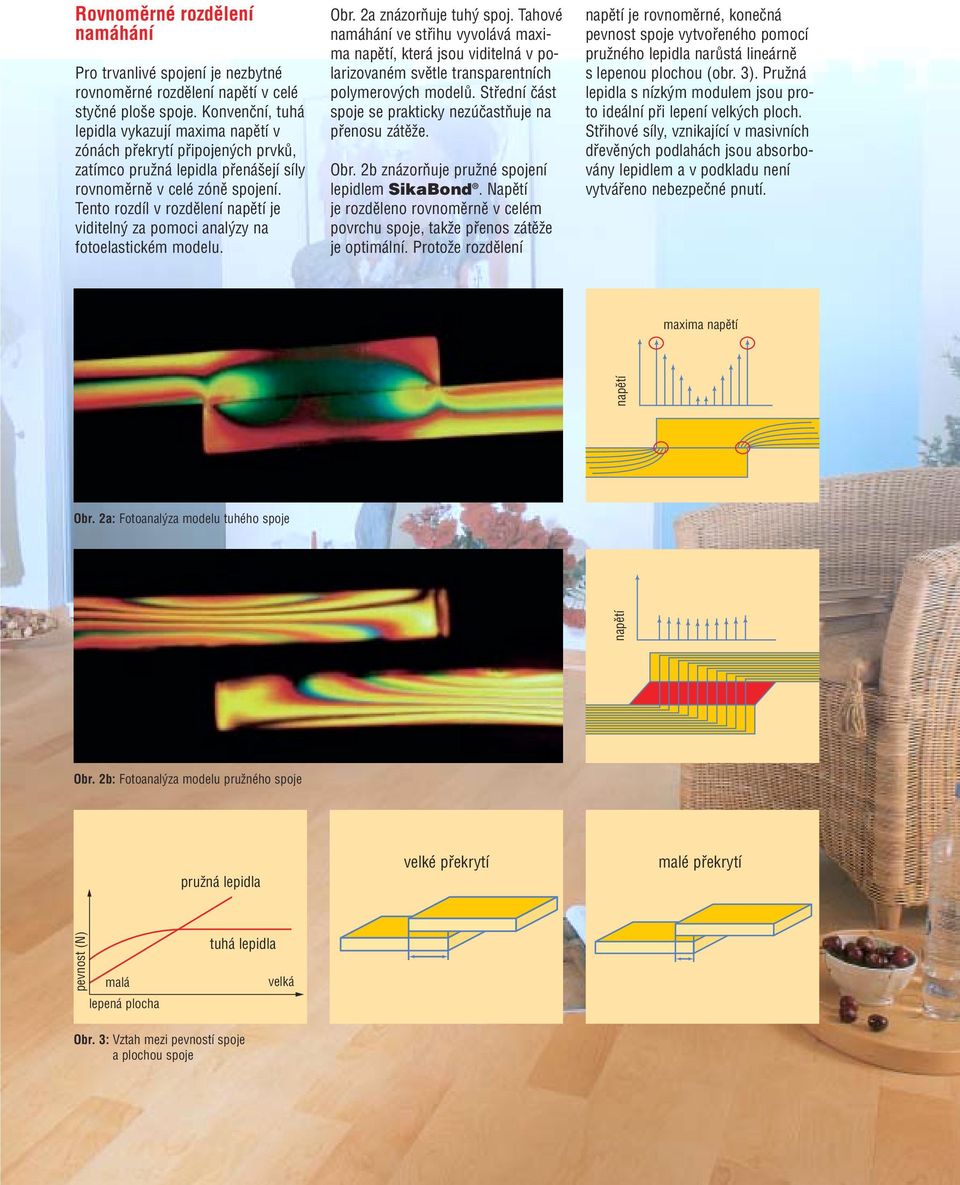

3 Rovnoměrné rozdělení namáhání Pro trvanlivé spojení je nezbytné rovnoměrné rozdělení napětí v celé styčné ploše spoje. Konvenční, tuhá lepidla vykazují maxima napětí v zónách překrytí připojených prvků, zatímco pružná lepidla přenášejí síly rovnoměrně v celé zóně spojení. Tento rozdíl v rozdělení napětí je viditelný za pomoci analýzy na fotoelastickém modelu. Obr. 2a znázorňuje tuhý spoj. Tahové namáhání ve střihu vyvolává maxima napětí, která jsou viditelná v polarizovaném světle transparentních polymerových modelů. Střední část spoje se prakticky nezúčastňuje na přenosu zátěže. Obr. 2b znázorňuje pružné spojení lepidlem SikaBond. Napětí je rozděleno rovnoměrně v celém povrchu spoje, takže přenos zátěže je optimální. Protože rozdělení napětí je rovnoměrné, konečná pevnost spoje vytvořeného pomocí pružného lepidla narůstá lineárně s lepenou plochou (obr. 3). Pružná lepidla s nízkým modulem jsou proto ideální při lepení velkých ploch. Střihové síly, vznikající v masivních dřevěných podlahách jsou absorbovány lepidlem a v podkladu není vytvářeno nebezpečné pnutí. maxima napětí Obr. 2a: Fotoanalýza modelu tuhého spoje napětí napětí Obr. 2b: Fotoanalýza modelu pružného spoje pružná lepidla velké překrytí malé překrytí pevnost (N) malá lepená plocha tuhá lepidla velká Obr. 3: Vztah mezi pevností spoje a plochou spoje

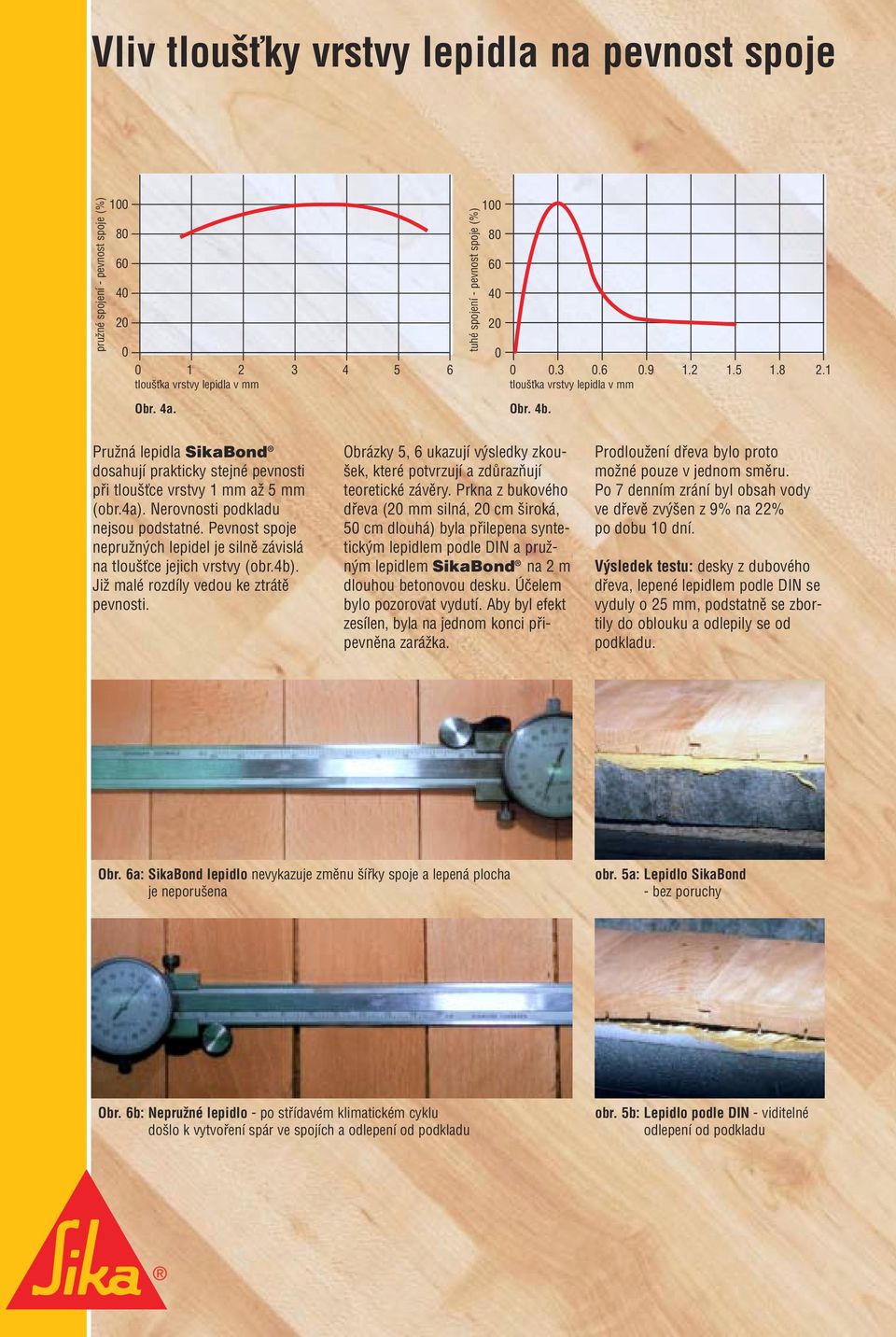

4 Vliv tloušťky vrstvy lepidla na pevnost spoje pružné spojení - pevnost spoje (%) tloušťka vrstvy lepidla v mm tuhé spojení - pevnost spoje (%) tloušťka vrstvy lepidla v mm Obr. 4a. Obr. 4b. Pružná lepidla SikaBond dosahují prakticky stejné pevnosti při tloušťce vrstvy 1 mm až 5 mm (obr.4a). Nerovnosti podkladu nejsou podstatné. Pevnost spoje nepružných lepidel je silně závislá na tloušťce jejich vrstvy (obr.4b). Již malé rozdíly vedou ke ztrátě pevnosti. Obrázky 5, 6 ukazují výsledky zkoušek, které potvrzují a zdůrazňují teoretické závěry. Prkna z bukového dřeva (20 mm silná, 20 cm široká, 50 cm dlouhá) byla přilepena syntetickým lepidlem podle DIN a pružným lepidlem SikaBond na 2 m dlouhou betonovou desku. Účelem bylo pozorovat vydutí. Aby byl efekt zesílen, byla na jednom konci připevněna zarážka. Prodloužení dřeva bylo proto možné pouze v jednom směru. Po 7 denním zrání byl obsah vody ve dřevě zvýšen z 9% na 22% po dobu 10 dní. Výsledek testu: desky z dubového dřeva, lepené lepidlem podle DIN se vyduly o 25 mm, podstatně se zbortily do oblouku a odlepily se od podkladu. Obr. 6a: SikaBond lepidlo nevykazuje změnu šířky spoje a lepená plocha je neporušena obr. 5a: Lepidlo SikaBond - bez poruchy Obr. 6b: Nepružné lepidlo - po střídavém klimatickém cyklu došlo k vytvoření spár ve spojích a odlepení od podkladu obr. 5b: Lepidlo podle DIN - viditelné odlepení od podkladu

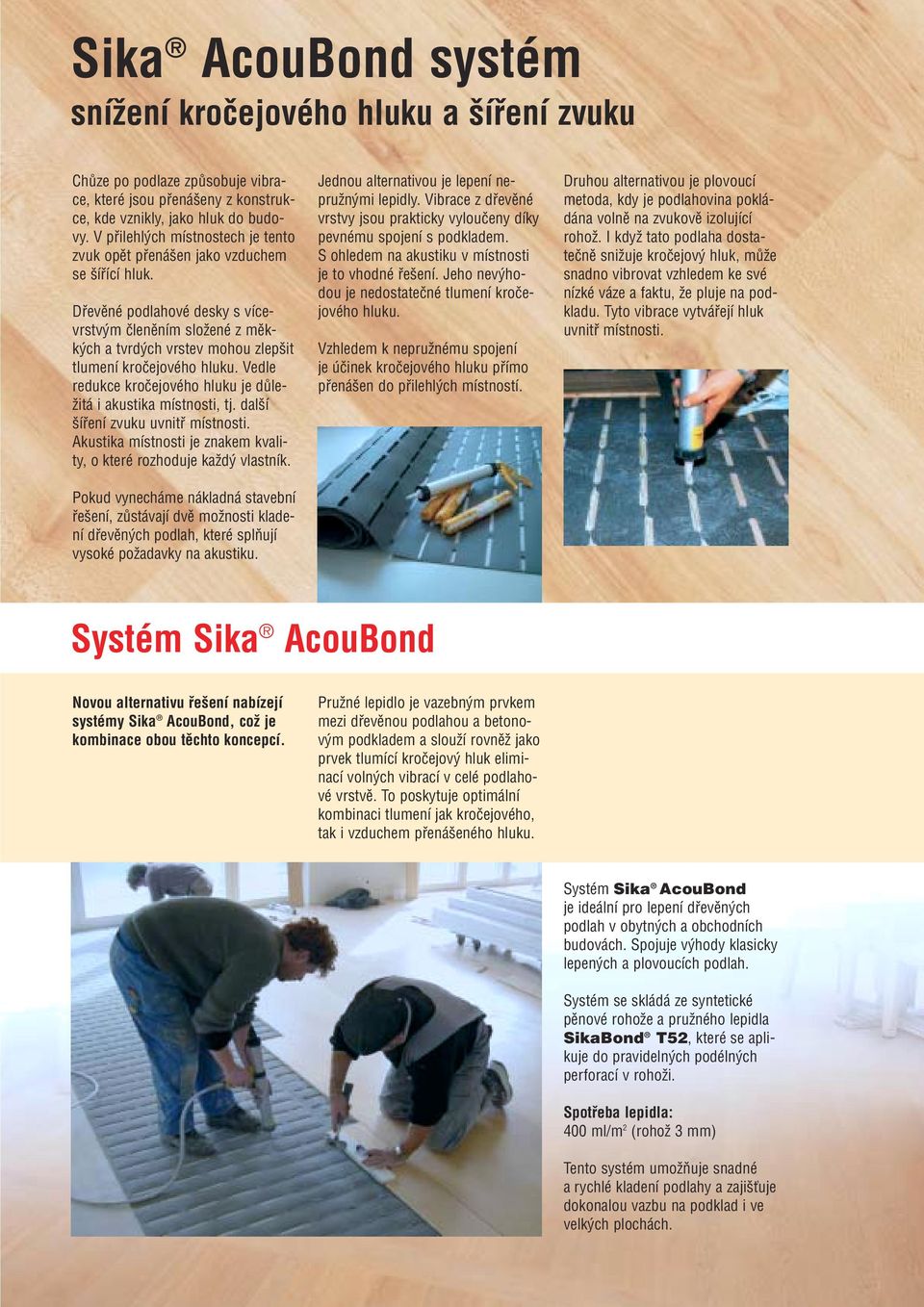

5 Sika AcouBond systém snížení kročejového hluku a šíření zvuku Chůze po podlaze způsobuje vibrace, které jsou přenášeny z konstrukce, kde vznikly, jako hluk do budovy. V přilehlých místnostech je tento zvuk opět přenášen jako vzduchem se šířící hluk. Dřevěné podlahové desky s vícevrstvým členěním složené z měkkých a tvrdých vrstev mohou zlepšit tlumení kročejového hluku. Vedle redukce kročejového hluku je důležitá i akustika místnosti, tj. další šíření zvuku uvnitř místnosti. Akustika místnosti je znakem kvality, o které rozhoduje každý vlastník. Pokud vynecháme nákladná stavební řešení, zůstávají dvě možnosti kladení dřevěných podlah, které splňují vysoké požadavky na akustiku. Jednou alternativou je lepení nepružnými lepidly. Vibrace z dřevěné vrstvy jsou prakticky vyloučeny díky pevnému spojení s podkladem. S ohledem na akustiku v místnosti je to vhodné řešení. Jeho nevýhodou je nedostatečné tlumení kročejového hluku. Vzhledem k nepružnému spojení je účinek kročejového hluku přímo přenášen do přilehlých místností. Druhou alternativou je plovoucí metoda, kdy je podlahovina pokládána volně na zvukově izolující rohož. I když tato podlaha dostatečně snižuje kročejový hluk, může snadno vibrovat vzhledem ke své nízké váze a faktu, že pluje na podkladu. Tyto vibrace vytvářejí hluk uvnitř místnosti. Systém Sika AcouBond Novou alternativu řešení nabízejí systémy Sika AcouBond, což je kombinace obou těchto koncepcí. Pružné lepidlo je vazebným prvkem mezi dřevěnou podlahou a betonovým podkladem a slouží rovněž jako prvek tlumící kročejový hluk eliminací volných vibrací v celé podlahové vrstvě. To poskytuje optimální kombinaci tlumení jak kročejového, tak i vzduchem přenášeného hluku. Systém Sika AcouBond je ideální pro lepení dřevěných podlah v obytných a obchodních budovách. Spojuje výhody klasicky lepených a plovoucích podlah. Systém se skládá ze syntetické pěnové rohože a pružného lepidla SikaBond T52, které se aplikuje do pravidelných podélných perforací v rohoži. Spotřeba lepidla: 400 ml/m 2 (rohož 3 mm) Tento systém umožňuje snadné a rychlé kladení podlahy a zajišťuje dokonalou vazbu na podklad i ve velkých plochách.

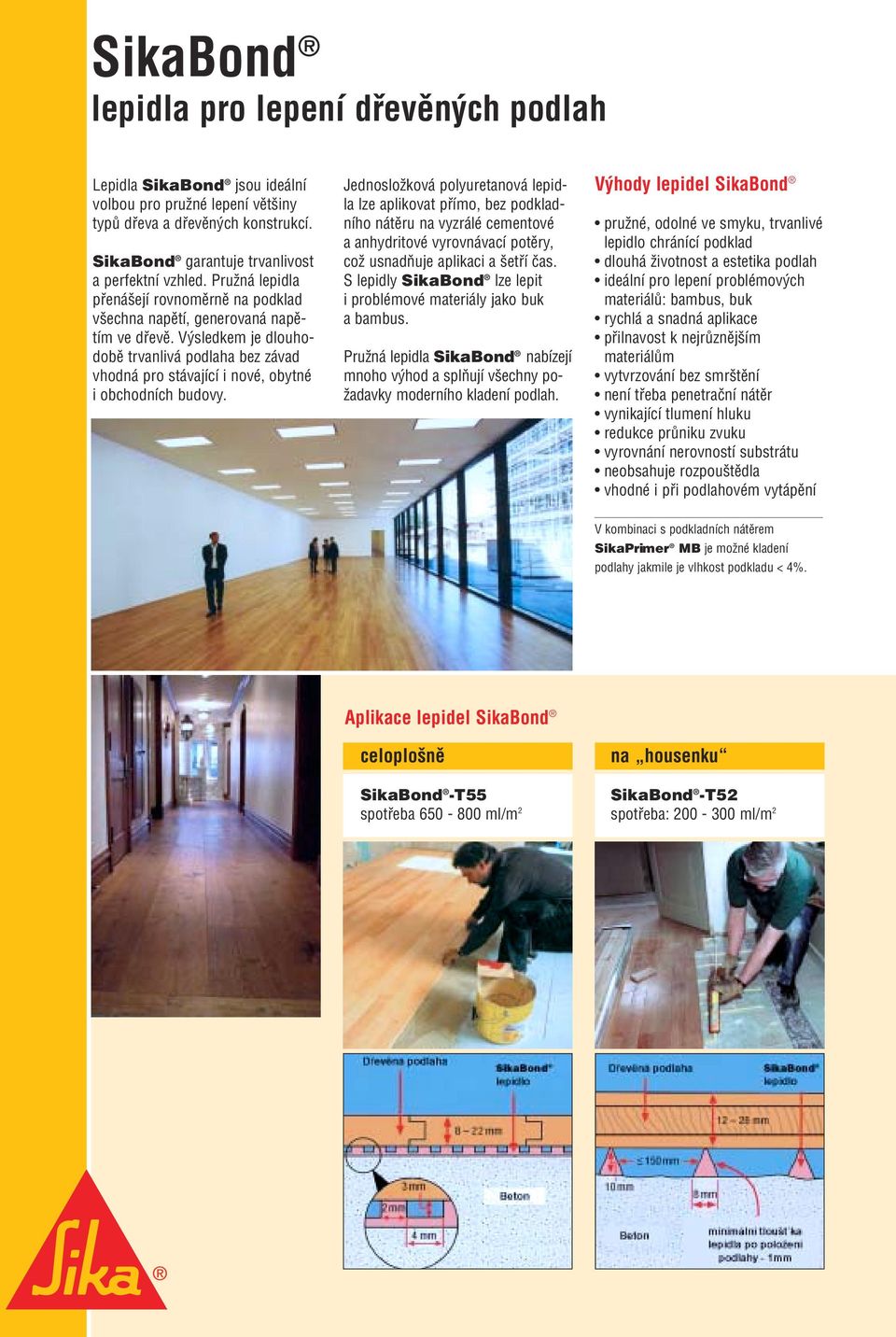

6 SikaBond lepidla pro lepení dřevěných podlah Lepidla SikaBond jsou ideální volbou pro pružné lepení většiny typů dřeva a dřevěných konstrukcí. SikaBond garantuje trvanlivost a perfektní vzhled. Pružná lepidla přenášejí rovnoměrně na podklad všechna napětí, generovaná napětím ve dřevě. Výsledkem je dlouhodobě trvanlivá podlaha bez závad vhodná pro stávající i nové, obytné i obchodních budovy. Jednosložková polyuretanová lepidla lze aplikovat přímo, bez podkladního nátěru na vyzrálé cementové a anhydritové vyrovnávací potěry, což usnadňuje aplikaci a šetří čas. S lepidly SikaBond lze lepit i problémové materiály jako buk a bambus. Pružná lepidla SikaBond nabízejí mnoho výhod a splňují všechny požadavky moderního kladení podlah. Výhody lepidel SikaBond pružné, odolné ve smyku, trvanlivé lepidlo chránící podklad dlouhá životnost a estetika podlah ideální pro lepení problémových materiálů: bambus, buk rychlá a snadná aplikace přilnavost k nejrůznějším materiálům vytvrzování bez smrštění není třeba penetrační nátěr vynikající tlumení hluku redukce průniku zvuku vyrovnání nerovností substrátu neobsahuje rozpouštědla vhodné i při podlahovém vytápění V kombinaci s podkladních nátěrem SikaPrimer MB je možné kladení podlahy jakmile je vlhkost podkladu < 4%. Aplikace lepidel SikaBond celoplošně SikaBond -T55 spotřeba ml/m 2 na housenku SikaBond -T52 spotřeba: ml/m 2

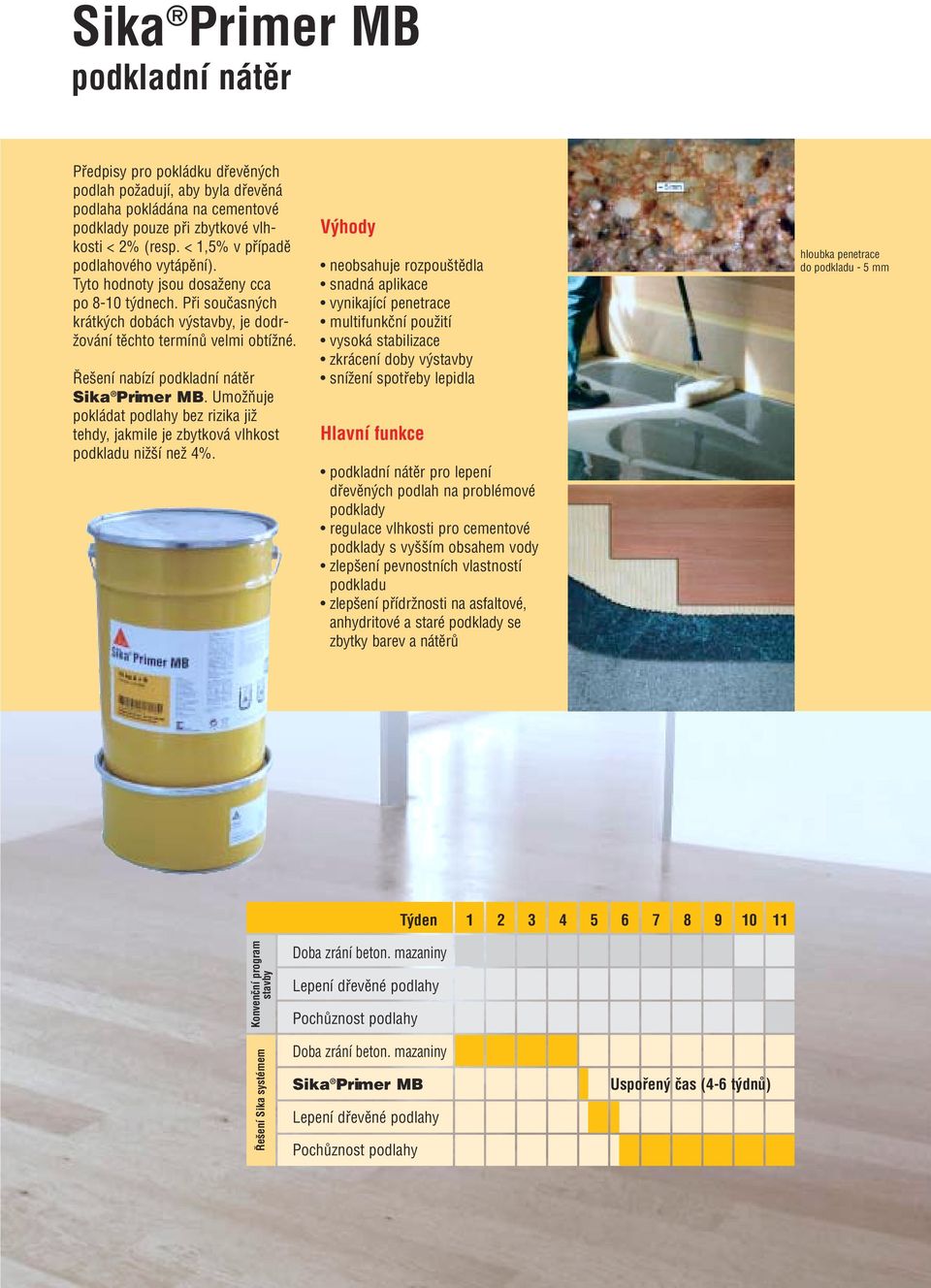

7 Sika Primer MB podkladní nátěr Předpisy pro pokládku dřevěných podlah požadují, aby byla dřevěná podlaha pokládána na cementové podklady pouze při zbytkové vlhkosti < 2% (resp. < 1,5% v případě podlahového vytápění). Tyto hodnoty jsou dosaženy cca po 8-10 týdnech. Při současných krátkých dobách výstavby, je dodržování těchto termínů velmi obtížné. Řešení nabízí podkladní nátěr Sika Primer MB. Umožňuje pokládat podlahy bez rizika již tehdy, jakmile je zbytková vlhkost podkladu nižší než 4%. Výhody neobsahuje rozpouštědla snadná aplikace vynikající penetrace multifunkční použití vysoká stabilizace zkrácení doby výstavby snížení spotřeby lepidla Hlavní funkce podkladní nátěr pro lepení dřevěných podlah na problémové podklady regulace vlhkosti pro cementové podklady s vyšším obsahem vody zlepšení pevnostních vlastností podkladu zlepšení přídržnosti na asfaltové, anhydritové a staré podklady se zbytky barev a nátěrů hloubka penetrace do podkladu - 5 mm Týden Konvenční program stavby Řešení Sika systémem Doba zrání beton. mazaniny Lepení dřevěné podlahy Pochůznost podlahy Doba zrání beton. mazaniny Sika Primer MB Lepení dřevěné podlahy Pochůznost podlahy Uspořený čas (4-6 týdnů)

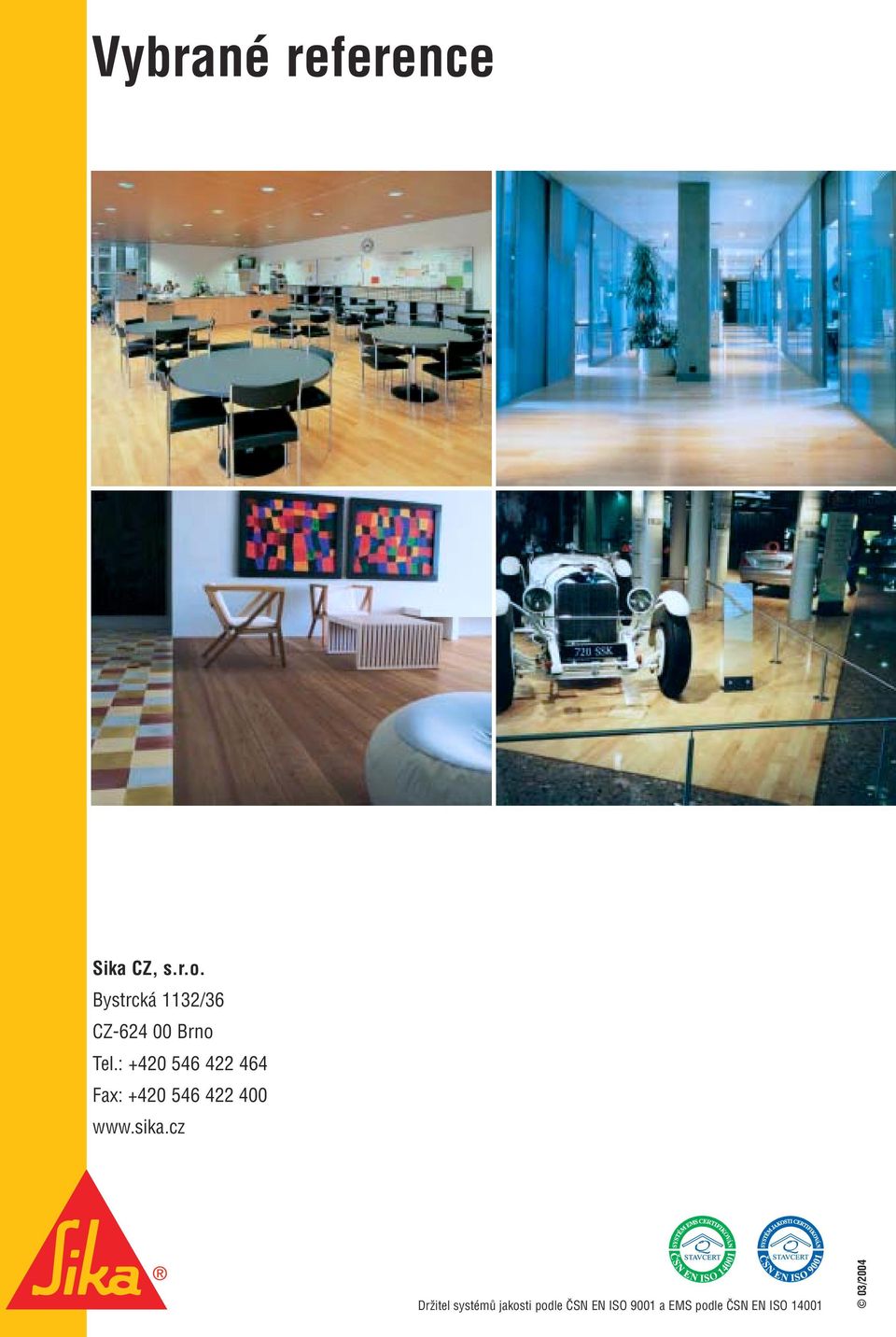

8 Vybrané reference Sika CZ, s.r.o. Bystrcká 1132/36 CZ Brno Tel.: Fax: Držitel systémů jakosti podle ČSN EN ISO 9001 a EMS podle ČSN EN ISO /2004
