ZDROJ HLUKU SYLOMER ZELEZOBETONOVY ZAKLAD

Transkript

1 SYLOMER Trvale pružné pásy vyrobené na bázi polyatherurethanu (PUR) vhodné pro snížení vibrací a otřesů. Používají se jako trvale pružné podložky pod hlučné stroje, základy strojů ale i do základů budov. a trvale pruzny tmel ZDROJ HLUKU SYLOMER ZELEZOBETONOVY ZAKLAD Vibrace a strukturální hluk mohou vést ke značným problémům v budovách nebo při práci na strojích. Oba jevy vibrace i strukturální hluk můžou být snižovány přímo na zdroji nebo u příjemce. Nejekonomičtější a nejefektivnější je samozřejmě předcházení vzniku vibrací a strukturálního hluku přímo na zdroji samotném. Toto může být provedeno pomocí strojů vykazujících nízký hluk a vibrace nebo návrhem stavebních prvků, které tlumí tyto vibrace. Jestliže není možné předejít vzniku strukturálního hluku u existujícího zdroje chvění (nebo ochránit určitou oblast), musí být zdroj důsledně oddělen od okolních konstrukcí, což se běžně provádí pomocí pružného uložení. Uložení zdrojů vibrací a strukturálního hluku: Vzhledem k tomu, že se typ SYLOMERu volí na základě stálého statického zatížení, vychází 3 základní uložení zdrojů: - celoplošné - na pásy - terčové Typy uložení jsou na následujících obrázcích. stránka č.1

2 Celoplošné uložení soustrojí, postup montáže stránka č.2

3 stránka č.3

4 Air condition jednotky uložené na proužky Sylomeru stránka č.4

5 Terčové ( bodové ) uložení konstrukce podlahy stránka č.5

6 Pružné uložení konstrukce tratí Příklad: Pružné uložení konstrukce tratí také nabízí 3 různé varianty uložení. Jedna z variant je uložení celoplošné. Druhá varianta je uložení na pásy a třetí je uložení na terče( bodové uložení). stránka č.6

7 Pružné uložení staveb. Nové stavby, které mají být ochráněny před nepříjemnými účinky vibrací, jsou projektovány s pružným uložením pomocí SYLOMERu. Nejčastějšími zdroji vibrací nebo strukturálního hluku jsou železnice, podzemní dráhy nebo silniční doprava. Jestliže se v místě stavby předpokládá vyšší hladina vibrací, než je přípustné, musí se provést protihlukové úpravy pomocí trvale pružné izolace. K tomuto účelu je celulární elastomer, jakým je SYLOMER, velice vhodným materiálem. Vždy se preferuje snížení strukturálního hluku u zdroje samotného. Jestliže ale tyto úpravy nejsou provedeny na zdroji hluku resp. vibrací, nebo jsou provedeny v nedostatečné míře, musí být protihlukové úpravy provedeny přímo na objektu. Vzhledem k tomu, že SYLOMER se navrhuje na základě stálého statického zatížení (t/m 2 ), vycházejí 3 základní systémy uložení objektu na trvale pružné podložky SYLOMER. - celoplošné uložení - uložení na pásy SYLOMERu - uložení bodové Celoplošné uložení Celoplošné uložení má výhodu jednoduché konstrukční metody a risk šíření vibrací je nízký. Pružná separační vrstva je provedena obvykle mezi základovou deskou a železobetonovou deskou, na které leží stavba. Základové konstrukce by měly být co možná nejtužší, aby snížení vibrací bylo co možná nejefektivnější. Strukturální zatížení je roznášeno do celé plochy. stránka č.7

8 Uložení na pásy SYLOMERu Tam, kde je zatížení roznášeno liniově, je výhodnější použít pásy SYLOMERu. Pásy jsou umístěny mezi tuhými základovými pásy a konstrukcí železobetonové desky, na které je uložena stavba. Další variantou je také uložení stěn přímo na tyto pružné pásy SYLOMERu. stránka č.8

9 Stavba na pilotech nebo uložení individuálních sloupů je izolace prováděna pomocí terčů ( uložení bodové). Aplikované zatížení určuje možné uložení na pružných terčích. Ze SYLOMERu. Zatěžovací plocha může být upravena tam, kde je to nutné tak, aby výsledné snížení vibrací odpovídalo požadavkům. Uložení na terče ( bodové uložení) stránka č.9

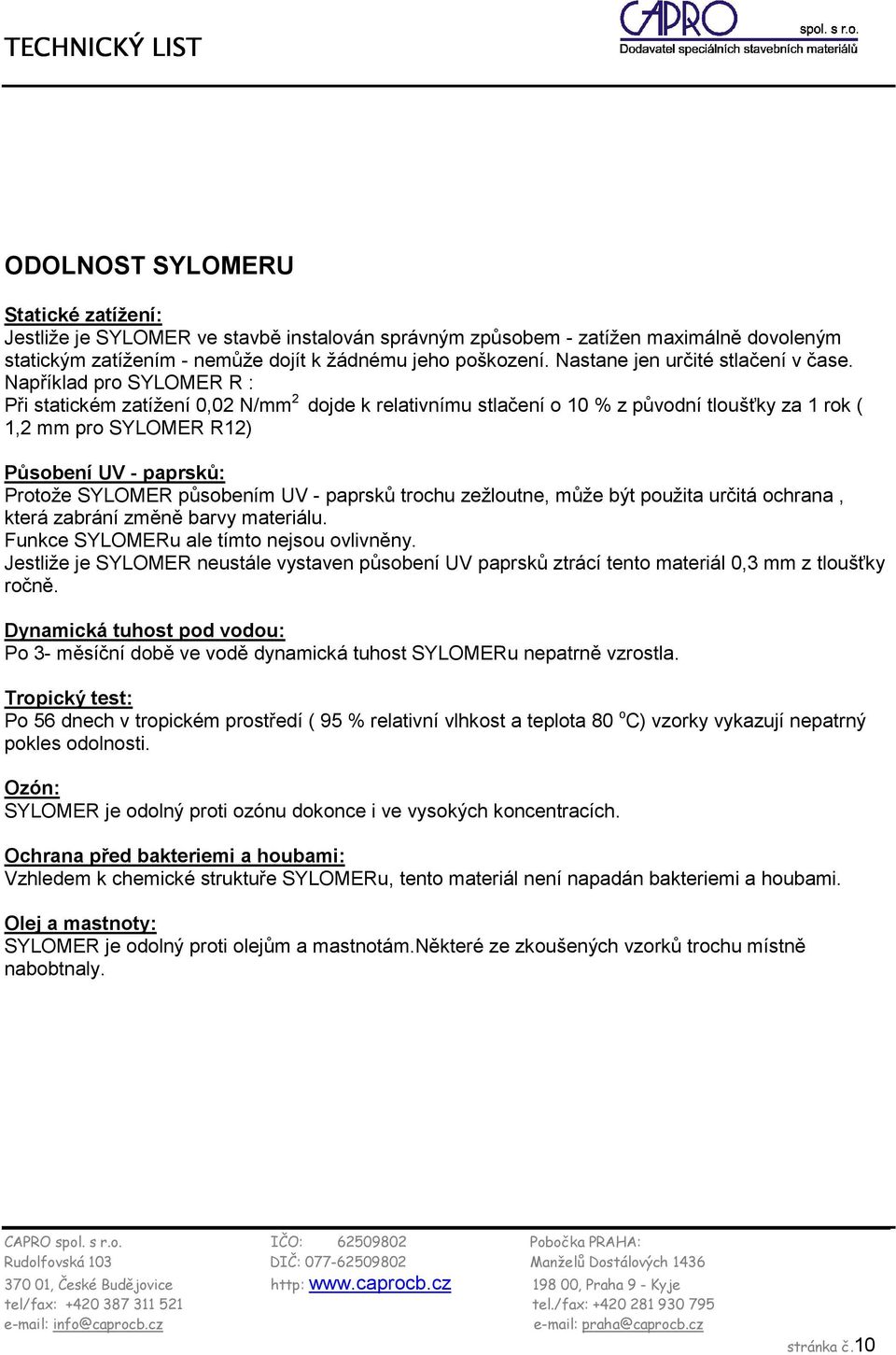

10 ODOLNOST SYLOMERU Statické zatížení: Jestliže je SYLOMER ve stavbě instalován správným způsobem - zatížen maximálně dovoleným statickým zatížením - nemůže dojít k žádnému jeho poškození. Nastane jen určité stlačení v čase. Například pro SYLOMER R : Při statickém zatížení 0,02 N/mm 2 dojde k relativnímu stlačení o 10 % z původní tloušťky za 1 rok ( 1,2 mm pro SYLOMER R12) Působení UV - paprsků: Protože SYLOMER působením UV - paprsků trochu zežloutne, může být použita určitá ochrana, která zabrání změně barvy materiálu. Funkce SYLOMERu ale tímto nejsou ovlivněny. Jestliže je SYLOMER neustále vystaven působení UV paprsků ztrácí tento materiál 0,3 mm z tloušťky ročně. Dynamická tuhost pod vodou: Po 3- měsíční době ve vodě dynamická tuhost SYLOMERu nepatrně vzrostla. Tropický test: Po 56 dnech v tropickém prostředí ( 95 % relativní vlhkost a teplota 80 o C) vzorky vykazují nepatrný pokles odolnosti. Ozón: SYLOMER je odolný proti ozónu dokonce i ve vysokých koncentracích. Ochrana před bakteriemi a houbami: Vzhledem k chemické struktuře SYLOMERu, tento materiál není napadán bakteriemi a houbami. Olej a mastnoty: SYLOMER je odolný proti olejům a mastnotám.některé ze zkoušených vzorků trochu místně nabobtnaly. stránka č.10

11 Maximálně dovolené statické zatížení Maximálně dovolené statické zatížení se pohybuje v rozmezí 1 t/m² až 40 t/m² u SYLOMERu a u SYLODYNu až 150 t/m 2 a je závislé na typu materiálu. Krátkodobé vyšší maximální hodnoty zatížení než maximálně dovolené nevedou k jakémukoli porušení funkcí tlumící podložky. Maximálně dovolené statické zatížení standardních typů Sylomeru viz obr. 2. Jednotlivé typy jsou barevně označeny, proto nemohou být zaměněny a zároveň identifikovány na místě použití. tlak (N/mm2) 1 0,1 0,01 barva hmotnost (kg/m3) SYLOMER G SYLOMER R SYLOMER L SYLOMER M SYLOMER P SYLOMER V zlutá modrá zelená hnìdá cervená sedá Obr.2 maximálně dovolené statické zatížení jednotlivých typů SYLOMERu MONTÁŽ: Montáž SYLOMERu je zcela jednoduchá. Materiál se položí na připravený hladký povrch základu dle požadovaného projektu. Spoje musí být přelepeny páskou. Na SYLOMER se může přímo betonovat. Na obrázcích je ukázána typická montáž. Někdy je praktické použít krycí fólii jako další ochranu proti vzniku akustických mostů. stránka č.11

12 SYLOMER G12 SYLOMER G25 Materiál : Polyetherurethan (PUR) Barva : žlutá Dodací standardní rozměry: Tloušťka : 12 mm SYLOMER G12 25 mm SYLOMER G25 1 role : šířka 1,5 m, 5 m běžných Jiné rozměry ( včetně tloušťky) jsou možné na základě požadavku. Objemová hmotnost 150 kg/m3 Zatížení: 0-0,015 N/mm 2 Stálé statické zatížení: 0,010 N/mm 2 Fyzikální vlastnosti: Hodnota Jednotka Norma Statický modul pružnosti 0,03 0,11 N/mm² ČSN ISO Dynamický modul pružnosti v tlaku 0,18 0,36 N/mm² ČSN ISO Dynamická tuhost G Mpam¹ ČSN ISO G25 7, 5 14, 5 Mpam¹ ČSN ISO Stlačitelnost 3,6 % ČSN ISO Hořlavost C3 ČSN stránka č.12

13 SYLOMER R12 SYLOMER R25 Materiál : Polyetherurethan (PUR) Barva : modrá Dodací standardní rozměry: Tloušťka : 12 mm SYLOMER R12 25 mm SYLOMER R25 1 role : šířka 1,5 m, 5 m běžných Jiné rozměry ( včetně tloušťky) jsou možné na základě požadavku. Objemová hmotnost 220 kg/m3 Dynamické zatížení: 0-0,035 N/mm 2 Stálé statické zatížení: 0,025 N/mm 2 Fyzikální vlastnosti: tatický modul pružnosti Dynamický modul pružnosti v tlaku ynamická tuhost Hodnota Jednotka Norma 0,075 0,45 N/mm² ČSN ISO ,35 0,75 N/mm² ČSN ISO Mpam ¹ ČSN ISO R Mpam ¹ ČSN ISO Stlačitelnost 3,2 % ČSN ISO Hořlavost C3 ČSN stránka č.13

14 SYLOMER L12 SYLOMER L25 Materiál : Polyetherurethan (PUR) Barva : zelená Dodací standardní rozměry: Tloušťka : 12 mm SYLOMER L12 25 mm SYLOMER L25 1 role : šířka 1,5 m, 5 m běžných Jiné rozměry ( včetně tloušťky) jsou možné na základě požadavku. Objemová hmotnost 300 kg/m3 Dynamické zatížení: 0-0,08 N/mm 2 Stálé statické zatížení: 0,05 N/mm 2 Fyzikální vlastnosti: Hodnota Jednotka Norma Statický modul pružnosti 0,1 0,7 N/mm² ČSN ISO Dynamický modul pružnosti v tlaku Dynamická tuhost 0,35 1,1 0,37 N/mm² Mpa ČSN ISO ČSN ISO L Mpam ¹ ČSN ISO L Mpam ¹ ČSN ISO Stlačitelnost 2,4 % ČSN ISO Hořlavost C3 ČSN stránka č.14

15 SYLOMER M12 SYLOMER M25 Materiál : Polyetherurethan (PUR) Barva : hnědá Dodací standardní rozměry: Tloušťka : 12 mm SYLOMER M12 25 mm SYLOMER M25 1 role : šířka 1,5 m, 5 m běžných Jiné rozměry ( včetně tloušťky) jsou možné na základě požadavku. Objemová hmotnost 400 kg/m3 Zatížení: 0-0,15 N/mm 2 Stálé statické zatížení: 0,1 N/mm 2 Fyzikální vlastnosti: Hodnota Jednotka Norma Statický modul pružnosti 0,35 1,45 N/mm² ČSN ISO Dynamický modul pružnosti v tlaku Dynamická tuhost 1,0 2,0 Mpa ČSN ISO M Mpam ¹ ČSN ISO M Mpam ¹ ŠC ISI Stlačitelnost 2,3 % ČSN ISO Hořlavost C3 ČSN stránka č.15

16 SYLOMER P12 SYLOMER P25 Materiál : Polyetherurethan (PUR) Barva : červená Dodací standardní rozměry: Tloušťka : 12 mm SYLOMER P12 25 mm SYLOMER P25 1 role : šířka 1,5 m, 5 m běžných Jiné rozměry ( včetně tloušťky) jsou možné na základě požadavku. Objemová hmotnost 510 kg/m3 Zatížení: 0-0,3 N/mm 2 Stálé statické zatížení: 0,2 N/mm 2 Fyzikální vlastnosti: Hodnota Jednotka Norma Statický modul pružnosti 0,9 2,5 N/mm² ČSN ISO Dynamický modul pružnosti v tlaku Dynamická tuhost 2,2 3,6 Mpa ČSN ISO ¹ P Mpam ČS ISO P Mpam ¹ ČSN ISO Stlačitelnost 4,2 % ČSN ISO Hořlavost C3 ČSN stránka č.16

17 SYLOMER V12 SYLOMER V25 Materiál : Polyetherurethan (PUR) Barva : šedá Dodací standardní rozměry: Tloušťka : 12 mm SYLOMER V12 25 mm SYLOMER V25 1 role : šířka 1,5 m, 5 m běžných Jiné rozměry ( včetně tloušťky) jsou možné na základě požadavku. Objemová hmotnost 680 kg/m3 Zatížení: 0-0,6 N/mm 2 Stálé statické zatížení: 0,4 N/mm 2 Fyzikální vlastnosti: Hodnota Jednotka Norma Statický modul pružnosti 2,0 4,2 Mpa ČSN ISO Dynamický modul pružnosti v tlaku Dynamická tuhost 4,5 6,5 Mpa ČSN ISO V Mpam ¹ ČSN ISO V Mpam ¹ ČSN ISO Stlačitelnost 5,3 % ČSN ISO Hořlavost C3 ČSN stránka č.17

18 stránka č.18
