1 PS01 POZEMNÍ STAVBY 1 PODLAHY, PODHLEDY Ctislav Fiala A418a_ctislav.fiala@fsv.cvut.cz

2 PODLAHY Skladba podlahy Kontaktní X Nekontaktní obsahují vzduchovou mezeru vrstva nášlapná(vč. spojovacích hmot) vrstva roznášecí vrstva izolační(ochrannáfce tepelná, akustická, proti vlhkosti, plynům atd.) Návrh jednotlivých vrstev Skladba, tloušťka, volba materiálů závisí na: účelu místnosti druh a intenzita provozu

3 ZÁKLADNÍ FUNKCE A POŽADAVKY Mechanická odolnost pevnost v tlaku přídržnost odolnost proti nárazu (rázová energie při dopadu těles) odolnost proti soustředěnému zatížení(pružné vrstvy - trvalá deformace povrchu podlahy) tvrdost povrchu (odpor proti vnikání těles) odolnost proti opotřebení(obrusu) pružnost (pružný průhyb při dynamickém namáhání)

4 ZÁKLADNÍ FUNKCE A POŽADAVKY Tepelně technické požadavky požadovanáhodnota součinitele prostupu tepla U [W/(m 2.K)] teplota vnitřního povrchu kondenzace vodní páry tepelná jímavost podlahy Akustické požadavky vzduchováneprůzvučnost váženástavebníneprůzvučnost R w kročejováneprůzvučnost váženánormalizovanáhladina akustického tlaku kročejovéhozvuku L n,w

5 ZÁKLADNÍ FUNKCE A POŽADAVKY Odolnost proti vodě přípustná nasákavost v % obj. hmotnosti mokré provozy, podlahy čištěné proudem vody hydroizolační vrstva Optické vlastnosti povrchovávrstva máznačný vliv na rozloženíjasu a světelného toku, i na velikost odražené složky osvětlení, limitovány rušivé jevy - reflexe Bezpečnost provozu skluznost součinitel tření Požárn rníbezpečnost CHÚC omezen přípustný index šířeníplamene po povrchu nášlapnévrstvy hodnotou 100 mm/min

6 ZÁKLADNÍ FUNKCE A POŽADAVKY Hygienická nezávadnost materiály neuvolňující škodlivé látky materiály odolné vůči biologickým škůdcům Odolnost vůčv ůči i chemikáli liím průmyslové výrobny, laboratoře Elektrické vlastnosti dostatečný měrný odpor podlahy omezuje možnost úrazu elektrickým proudem příliš velký odpor umožňuje vznik a hromadění statické elektřiny elektrostatický náboj vznikátřením pevných těles (pryžováobuv X PVC)

7 ZÁKLADNÍ FUNKCE A POŽADAVKY Estetické požadavky geometrie, barevné řešení, velikost a uspořádání prvků nášl. vrstvy rovinnostpodlahy (1,0 10,0 mm/2 m délky dle typu podlahy) stálobarevnost, odolnost vůči vysokým teplotám a teplotním změnám, odolnost vůči slunečnímu záření Požadavky na údržbu a čištění čistitelnost vč. styků se stěnami v provozech s častějším poškozením podlahy snadnávyměnitelnost nebo opravitelnost jednotlivých dílčích částí

8 ZÁSADY KONSTRUKČNÍHO NÁVRHUN Tuhé podlahy neobsahují měkkou podložku tlumící hluk při celkovétl. do 20 mm nulovápodlaha 1 keramická dlažba 2 tmel 3 betonová mazanina vyztužená kari sítěmi 4 separační vrstva 5 keramický obklad soklu 1 PVC povlak 2 textilní podložka 3 samonivelační vyrovnávací stěrka 4 PVC lišta

9 ZÁSADY KONSTRUKČNÍHO NÁVRHUN Plovoucí podlahy Těžkáplovoucípodlaha ( 75 kg/m 2 ) Lehkáplovoucípodlaha ( 15 kg/m 2 ) 1 keramická dlažba 2 tmel 3 betonovámazanina vyztuženákari sítěmi 4 separační vrstva 5 kročejová izolace z minerálních vláken 6 keramický obklad soklu 1 dřevěné lamely 2 pružná podložka 3 konstrukční desky 4 kročejová izolace z minerálních vláken 5 soklová krycí lišta

10 ZÁSADY KONSTRUKČNÍHO NÁVRHUN Dvojité podlahy nášlapná vrstva oddělena od podkladu vzduchovou vrstvou, která nejčastěji sloužík vedenírozvodůtzb, k odvětránívlhkosti nebo jiných škodlivin (např. radon). pružnost podlahy sportovní stavby

11 VRSTVY PODLAH Podkladní a vyrovnávac vacívrstvy podklad podkladní beton, nosná část stropní konstrukce vyrovnávacívrstva pro podlahy bez roznášecívrstvy, kde by nerovnosti mohly negativně ovlivnit provedení a funkci nášlapné vrstvy Izolační vrstvy zvukové izolace tepelné izolace izolace proti vodě- hydroizolace

12 VRSTVY PODLAH Roznáš ášecí vrstvy mokrý proces -min. tl. cementového potěru cca 40 mm, bet. mazanina cca 50 mm, ve větších tl. vylehčené, anhydritový potěr min. 30 mm - cementový potěr, bet. mazanina dilatace cca 3x3 m, vč. oddělení od navazujících dělících konstrukcí

13 VRSTVY PODLAH Roznáš ášecí vrstvy suchá technologie - proces desky na bázi sádry nebo dřevní hmoty (dřevotřískové, dřevoštěpkové atd.) -vyloučenímokrého procesu (nebezpečízabudovánívlhkosti do podlahy), odstranění technologické přestávky

14 VRSTVY PODLAH Nášlapné vrstvy lignocelulózové nášlapné vrstvy (na bázi dřeva) -estetickéúčinky, nízkáodnímatelnost tepla, úprava nátěry, pastami, oleji, citlivost na vlhkost! - prkenné podlahy -parketovéa vlysovépodlahy vlysy X plošné dílce - lamelové podlahy - deskové podlahy aglomerovanédřevo (dřevotřískové, cementoštěpkové desky)

15 VRSTVY PODLAH Nášlapné vrstvy dlažby - jednotlivé prvky kladené do lože z malty, tmelu, pískového lože -keramickédlažby -kamennédlažby -betonovédlažby - dříve též dřevěné špalíkové, cihelné, teracové,

16 VRSTVY PODLAH Nášlapné vrstvy mazaniny - mokrý proces, celistvé bezesparé + dilatace, tl. jako roznášecí vrstvy - betonové mazaniny a cementové potěry kletované, drátkobetony - teracová mazanina (umělý kámen) - stěrkové nášlapné vrstvy - polyesterové, epoxidové pryskyřice,

17 VRSTVY PODLAH Nášlapné vrstvy podlahové povlaky - malé tloušťky ve formě pásů nebo plošných dílců -textilní-koberce - plastové, pryžové a korkové

18 PODHLEDY

19 ZÁKLADNÍ FUNKCE A POŽADAVKY Funkce podhledů dělicí funkce akustickáfunkce - vzduchová neprůzvučnost - prostorová akustika (pohltivé podhledy) protipožární funkce tepelně izolační funkce architektonická- estetická funkce

20 KONSTRUKČNÍ ROZDĚLEN LENÍPODHLEDŮ samonosné s nosným roštem podhledu zavěšené kostrové(celistvý plášťnebo lamelový) a panelové(kazetové) 1 kotvení 2 závěs 3 nosná kostra podhledu 4 plášť

21 MATERIÁLOV LOVÉROZDĚLEN LENÍPODHLEDŮ sádrokartonové cementotřískové sádrovláknité ocelové lamelové ocelové prvkové keramidové(hist.) dřevěné s omítkou (hist.)

22 Celistvé podhledy zavěšené samonosné

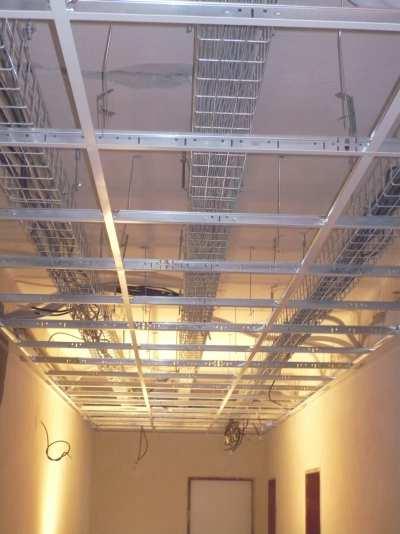

23 Kazetové podhledy pevné demontovatelné

24 Lamelové podhledy pevné, demontovatelné, sklápěcí posuvné

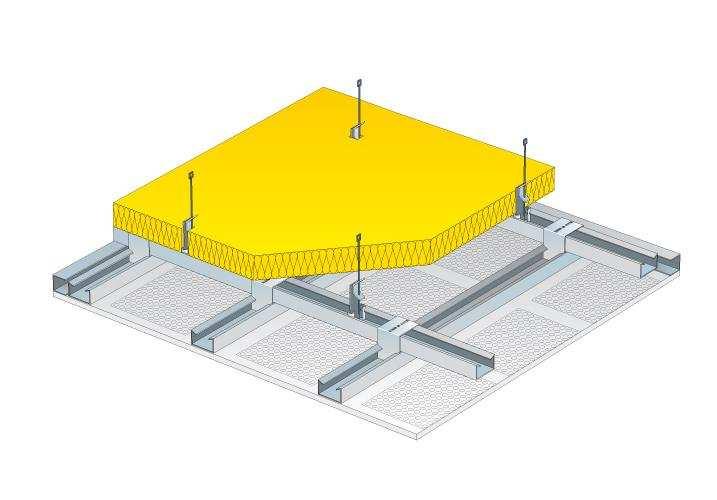

25 Akustické podhledy Protipožárn rní podhledy vícefunkční podhled
