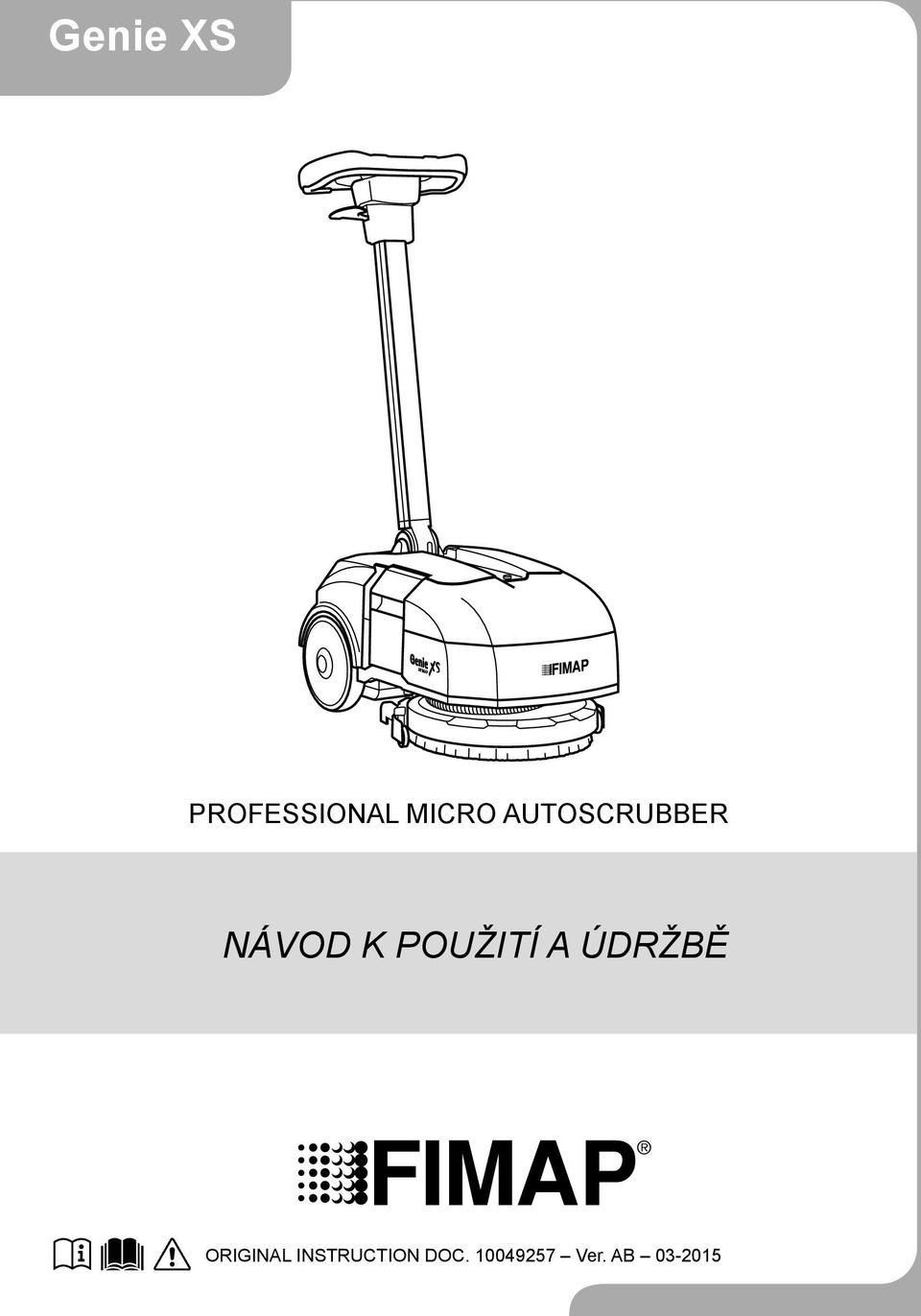

Genie XS PROFESSIONAL MICRO AUTOSCRUBBER NÁVOD K POUŽITÍ A ÚDRŽBĚ

Transkript

1 Genie XS PROFESSIONAL MICRO AUTOSCRUBBER NÁVOD K POUŽITÍ A ÚDRŽBĚ ORIGINAL INSTRUCTION DOC Ver. AB 0-05

2

3 OBSAH OBSAH... SYMBOLY POUŽITÉ V NÁVODU... ÚČEL A OBSAH NÁVODU... KOMU JE NÁVOD URČEN... USCHOVÁNÍ NÁVODU K POUŽITÍ A ÚDRŽBĚ... PŘEJÍMKA PŘÍSTROJE... VÝCHOZÍ PŘEDPOKLADY... IDENTIFIKAČNÍ ÚDAJE... TECHNICKÉ ÚDAJE... ZAMÝŠLENÉ POUŽITÍ SPRÁVNÉ POUŽITÍ... BEZPEČNOST... IDENTIFIKAČNÍ ŠTÍTEK... TECHNICKÉ PARAMETRY...5 ZÁKLADNÍ BEZPEČNOSTNÍ POKYNY...6 SYMBOLY POUŽITÉ NA PŘÍSTROJI...9 PŘÍPRAVA PŘÍSTROJE...9 MANIPULACE SE ZABALENÝM PŘÍSTROJEM...9 ROZBALENÍ PŘÍSTROJE...9 PŘEPRAVA PŘÍSTROJE...0 HLAVNÍ KOMPONENTY PŘÍSTROJE...0 HLAVNÍ KOMPONENTY TĚLA PŘÍSTROJE...0 HLAVNÍ KOMPONENTY NÁDRŽE NA ROZTOK... HLAVNÍ KOMPONENTY SBĚRNÉ NÁDRŽE... HLAVNÍ KOMPONENTY SACÍHO KRYTU... HLAVNÍ KOMPONENTY OVLÁDACÍHO SLOUPKU... HLAVNÍ KOMPONENTY OVLÁDACÍ RUKOJETI... HLAVNÍ KOMPONENTY NABÍJECÍ ZÁKLADNY... UVEDENÍ PŘÍSTROJE DO BEZPEČNÉHO STAVU... TYPOLOGIE AKUMULÁTORU... ÚDRŽBA A LIKVIDACE AKUMULÁTORU... VLOŽENÍ AKUMULÁTORU DO PŘÍSTROJE... VYJMUTÍ AKUMULÁTORU Z PŘÍSTROJE... NABÍJENÍ AKUMULÁTORU... NASTAVENÍ OVLÁDACÍ RUKOJETI...6 UKAZATEL STAVU NABITÍ AKUMULÁTORU...6 POČÍTADLO HODIN...6 NAPLNĚNÍ NÁDRŽE NA ROZTOK...6 ČISTICÍ ROZTOK...8 VLOŽENÍ KARTÁČE DO PŘÍSTROJE...8 PŘÍPRAVA NA PRACOVNÍ ČINNOST...8 PRACOVNÍ ČINNOST...9 ZAHÁJENÍ PRACOVNÍ ČINNOSTI...9

4 PRACOVNÍ PROGRAM AUTOMAT...0 PRACOVNÍ PROGRAM AUTOMAT ECO-MODE...0 PRACOVNÍ PROGRAM PŘEDMYTÍ... NASTAVENÍ ČISTICÍHO ROZTOKU... ZAŘÍZENÍ NA KONTROLU PŘEPLNĚNÍ... PO UKONČENÍ PRACOVNÍ ČINNOSTI... ÚDRŽBA... ÚKONY DOPORUČENÉ ÚDRŽBY... KONTROLA A ČIŠTĚNÍ SBĚRNÉ NÁDRŽE...5 KONTROLA A ČIŠTĚNÍ SACÍHO KRYTU...6 KONTROLA A ČIŠTĚNÍ KARTÁČE...7 KONTROLA A ČIŠTĚNÍ TĚLA STĚRAČE PODLAHY...7 KONTROLA A ČIŠTĚNÍ SACÍ TRUBKY...8 KONTROLA A ČIŠTĚNÍ FILTRU ROZTOKU...9 KONTROLA A ČIŠTĚNÍ NÁDRŽE NA ROZTOK...9 ŘEŠENÍ ZÁVAD... LIKVIDACE... VOLBA A POUŽITÍ KARTÁČE... PROHLÁŠENÍ O SHODĚ ES (CE)...

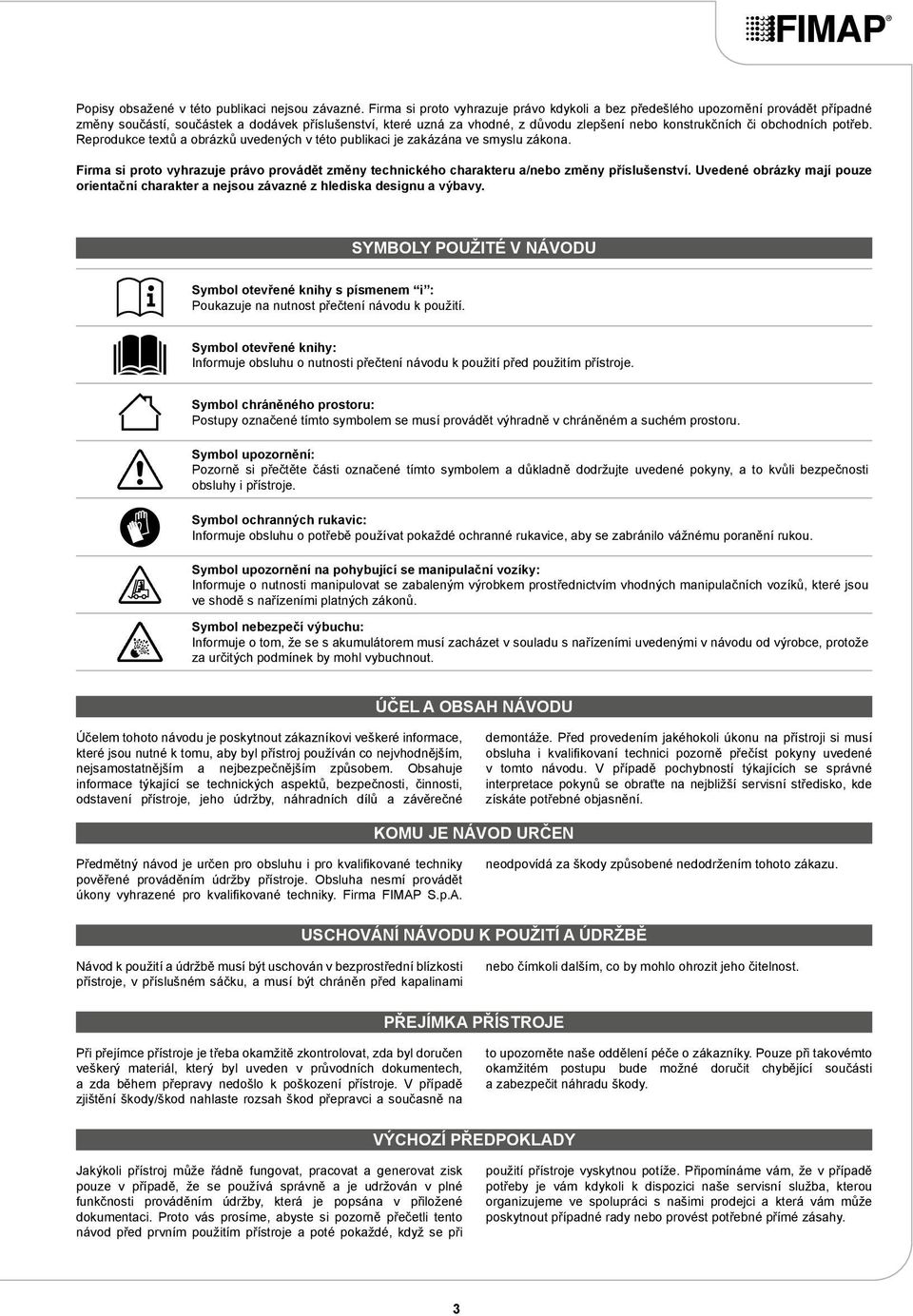

5 Popisy obsažené v této publikaci nejsou závazné. Firma si proto vyhrazuje právo kdykoli a bez předešlého upozornění provádět případné změny součástí, součástek a dodávek příslušenství, které uzná za vhodné, z důvodu zlepšení nebo konstrukčních či obchodních potřeb. Reprodukce textů a obrázků uvedených v této publikaci je zakázána ve smyslu zákona. Firma si proto vyhrazuje právo provádět změny technického charakteru a/nebo změny příslušenství. Uvedené obrázky mají pouze orientační charakter a nejsou závazné z hlediska designu a výbavy. SYMBOLY POUŽITÉ V NÁVODU Symbol otevřené knihy s písmenem i : Poukazuje na nutnost přečtení návodu k použití. Symbol otevřené knihy: Informuje obsluhu o nutnosti přečtení návodu k použití před použitím přístroje. Symbol chráněného prostoru: Postupy označené tímto symbolem se musí provádět výhradně v chráněném a suchém prostoru. Symbol upozornění: Pozorně si přečtěte části označené tímto symbolem a důkladně dodržujte uvedené pokyny, a to kvůli bezpečnosti obsluhy i přístroje. Symbol ochranných rukavic: Informuje obsluhu o potřebě používat pokaždé ochranné rukavice, aby se zabránilo vážnému poranění rukou. Symbol upozornění na pohybující se manipulační vozíky: Informuje o nutnosti manipulovat se zabaleným výrobkem prostřednictvím vhodných manipulačních vozíků, které jsou ve shodě s nařízeními platných zákonů. Symbol nebezpečí výbuchu: Informuje o tom, že se s akumulátorem musí zacházet v souladu s nařízeními uvedenými v návodu od výrobce, protože za určitých podmínek by mohl vybuchnout. ÚČEL A OBSAH NÁVODU Účelem tohoto návodu je poskytnout zákazníkovi veškeré informace, které jsou nutné k tomu, aby byl přístroj používán co nejvhodnějším, nejsamostatnějším a nejbezpečnějším způsobem. Obsahuje informace týkající se technických aspektů, bezpečnosti, činnosti, odstavení přístroje, jeho údržby, náhradních dílů a závěrečné demontáže. Před provedením jakéhokoli úkonu na přístroji si musí obsluha i kvalifikovaní technici pozorně přečíst pokyny uvedené v tomto návodu. V případě pochybností týkajících se správné interpretace pokynů se obraťte na nejbližší servisní středisko, kde získáte potřebné objasnění. KOMU JE NÁVOD URČEN Předmětný návod je určen pro obsluhu i pro kvalifikované techniky pověřené prováděním údržby přístroje. Obsluha nesmí provádět úkony vyhrazené pro kvalifikované techniky. Firma FIMAP S.p.A. neodpovídá za škody způsobené nedodržením tohoto zákazu. USCHOVÁNÍ NÁVODU K POUŽITÍ A ÚDRŽBĚ Návod k použití a údržbě musí být uschován v bezprostřední blízkosti přístroje, v příslušném sáčku, a musí být chráněn před kapalinami nebo čímkoli dalším, co by mohlo ohrozit jeho čitelnost. PŘEJÍMKA PŘÍSTROJE Při přejímce přístroje je třeba okamžitě zkontrolovat, zda byl doručen veškerý materiál, který byl uveden v průvodních dokumentech, a zda během přepravy nedošlo k poškození přístroje. V případě zjištění škody/škod nahlaste rozsah škod přepravci a současně na to upozorněte naše oddělení péče o zákazníky. Pouze při takovémto okamžitém postupu bude možné doručit chybějící součásti a zabezpečit náhradu škody. VÝCHOZÍ PŘEDPOKLADY Jakýkoli přístroj může řádně fungovat, pracovat a generovat zisk pouze v případě, že se používá správně a je udržován v plné funkčnosti prováděním údržby, která je popsána v přiložené dokumentaci. Proto vás prosíme, abyste si pozorně přečetli tento návod před prvním použitím přístroje a poté pokaždé, když se při použití přístroje vyskytnou potíže. Připomínáme vám, že v případě potřeby je vám kdykoli k dispozici naše servisní služba, kterou organizujeme ve spolupráci s našimi prodejci a která vám může poskytnout případné rady nebo provést potřebné přímé zásahy.

6 Design by FIMAP Verona (Italy) Assembled in FIMAP Verona (Italy) Via Invalidi del Lavoro, S. Maria di Zevio - Verona - Italy Při žádosti o servisní službu nebo o náhradní díly pokaždé uveďte model, verzi a výrobní číslo přístroje, které je uvedeno na příslušném identifikačním štítku. IDENTIFIKAČNÍ ÚDAJE TECHNICKÉ ÚDAJE Genie XS je přístroj na mytí a sušení podlah, který je prostřednictvím mechanického působení kotoučového kartáče a chemického působení roztoku vody s čisticím prostředkem schopen vyčistit širokou škálu podlah a druhů nečistot a během svého pojezdu sesbírat odstraněné nečistoty a čisticí roztok, který se nevsákl do podlahy. Přístroj musí být používán výhradně k tomuto účelu. ZAMÝŠLENÉ POUŽITÍ SPRÁVNÉ POUŽITÍ Tento přístroj pro mytí a sušení podlah je vyroben pro čištění (mytí a sušení) hladkých a kompaktních podlah v podnikatelském, soukromém i průmyslovém prostředí, ve stavu ověřené bezpečnosti; toto čištění provádí kvalifikovaná obsluha. Přístroj pro mytí a sušení podlah není vhodný pro čištění koberců nebo kovralů. Přístroj je vhodný pro použití výhradně v uzavřených nebo v každém případě krytých prostředích. UPOZORNĚNÍ: Přístroj není vhodný pro použití za deště nebo pod proudem vody. JE ZAKÁZÁNO používat přístroj v prostředích s výbušnou atmosférou nebo jej používat ke sběru nebezpečných prášků či hořlavých kapalin. Přístroj dále není vhodný jako dopravní prostředek na přepravu nákladu nebo osob. BEZPEČNOST Pro zabránění úrazům je nezbytná spolupráce obsluhy. Žádný program předcházení úrazům nemůže být účinný bez kompletní spolupráce osoby, která přímo odpovídá za činnost přístroje. Většina nehod, ke kterým dochází v podniku, při práci nebo při přesunech, je zapříčiněna nedodržením základních pravidel opatrnosti. Pozorná a opatrná obsluha je nejlepší zárukou proti úrazům a je zcela nezbytná pro kompletnost jakéhokoli programu prevence. Identifikační štítek je umístěn uvnitř stroje, na přední části rámu, a jsou na něm uvedeny základní parametry přístroje a především jeho výrobní číslo. Výrobní číslo představuje mimořádně důležitou informaci, kterou je třeba uvést při každé žádosti o servisní službu nebo při nákupu náhradních dílů. IDENTIFIKAČNÍ ŠTÍTEK

7 TECHNICKÉ PARAMETRY M.J. Genie XS Pracovní záběr mm 80 Šířka stěrače podlahy mm 5 Max. pracovní kapacita m /h 900 Sklon svahu, který lze překonat při plné zátěži % Celkový výkon W 55 Kotoučový kartáč počet / Ø mm / 80 Motor kartáče V / W 6 / 90 Otáčky kotoučového kartáče ot/min 50 Maximální přítlak na kartáč kg 0 Sací motor V / W 6 / 50 Podtlak vysavače mbar,6 Podtlak vysavače (Eco-mode) mbar,8 Zadní kola ((počet / (průměr / šířka)) počet / (Ø mm / mm) / (60 / 0) Nádrž na roztok l Sběrná nádrž l Délka stroje mm 555 Délka stroje (rukojeť v poloze údržby) mm 895 Výška těla stroje (kloub ovládací rukojeti) mm 90 Výška ovládací rukojeti (rukojeť v klidové poloze) mm 050 Výška stroje (rukojeť v poloze údržby) mm 50 Šířka stroje (se stěračem podlahy) mm 75 Jmenovité napětí akumulátoru V 0,8 Hmotnost akumulátoru kg Hmotnost stroje (stroj + kartáč + stěrač podlahy) kg 8 Hmotnost stroje během přepravy (stroj + akumulátor + kartáč + stěrač podlahy) Pohotovostní hmotnost stroje (stroj + akumulátor + voda + kartáč + stěrač podlahy) kg 0 kg Úroveň akustického tlaku (ISO 0) LpA db (A) 76 Nepřesnost měření KpA db (A),5 Úroveň vibrací na ruce (ISO 59) m/s <,5 Nepřesnost měření vibrací - 5

8 ZÁKLADNÍ BEZPEČNOSTNÍ POKYNY Níže uvedené pokyny je třeba pozorně dodržovat s cílem vyhnout se ublížení na zdraví obsluhy a poškození přístroje. VÝSTRAHA: Pozorně si přečtěte výstražné štítky, které se nacházejí na přístroji, ze žádných důvodů je nezakrývejte a v případě poškození je okamžitě vyměňte. Přístroj se musí používat a ukládat výhradně v uzavřeném prostoru. Přístroj smí používat výhradně autorizovaný personál, který je vyškolen k jeho použití. Nepoužívejte přístroj na površích s vyšším sklonem, než je uvedeno na identifikačním štítku. Přístroj není vhodný pro čištění nesouvislých podlah nebo podlah s výškovými rozdíly. Nepoužívejte přístroj na svazích. V případě, že zjistíte poškození kabelu určeného pro nabíjení akumulátoru, obraťte se okamžitě na autorizované středisko servisní služby. V případě nebezpečí okamžitě zajistěte vyjmutí akumulátoru, umístěného v zadní části přístroje (viz odstavec VYJMUTÍ AKUMULÁTORU ). Před každým zásahem údržby vypněte přístroj hlavním vypínačem a vyjměte akumulátor z jeho uložení. Aby se zabránilo nedovolenému použití přístroje, musí být jeho napájení přerušeno; vypněte přístroj hlavním vypínačem a vyjměte akumulátor. Děti by měly být pod dozorem, aby si s přístrojem nemohly hrát. Během činnosti přístroje věnujte pozornost dalším osobám a zejména dětem. Používejte výhradně kartáče dodané s přístrojem nebo ty, které jsou uvedeny v návodu, v odstavci VOLBA A POUŽITÍ KARTÁČŮ. Použití jiných kartáčů může ohrozit bezpečnost obsluhy. Přístroj musí být napájen výhradně napětím uvedeným na 6

9 identifikačním štítku. Přístroj, který je ponechán bez dozoru, musí být ochráněn před náhodnými pohyby. UPOZORNĚNÍ: Přístroj nesmí být používán nebo ponechán venku ve vlhku a nesmí být vystaven přímému působení deště. Skladovací teplota se musí pohybovat v rozmezí od -5 C do +55 C, přičemž přístroj lze skladovat pouze v uzavřených prostorách. Provozní podmínky: teplota prostředí v rozsahu od 0 C do 0 C s relativní vlhkostí od 0 do 95 %. Zásuvka pro připojení napájecího kabelu nabíječky akumulátorů musí být vybavena vyhovujícím uzemněním. Přístroj není zdrojem škodlivých vibrací. Přístroj nikdy nepoužívejte ke sběru plynů, výbušných nebo hořlavých kapalin nebo prášků, kyselin a rozpouštědel! Do této skupiny patří benzin, ředidla pro laky a topný olej, které mohou se vzduchem vytvářet výbušné výpary nebo směsi, dále aceton, kyseliny a nerozředěná rozpouštědla, hliníkový a hořčíkový prášek. Tyto látky mohou dále korodovat materiály použité pro výrobu přístroje. V případě použití přístroje v nebezpečných prostorách (např. čerpací stanice) je třeba dodržovat příslušné bezpečnostní pokyny. Platí zákaz použití přístroje v prostředích s potenciálně výbušnou atmosférou. Nepokládejte na přístroj nádoby s tekutinami. V případě požáru použijte k hašení přístroje práškové hasicí přístroje. Nepoužívejte vodu. Přizpůsobte rychlost použití podmínkám přilnavosti. Zabraňte tomu, aby se kartáče otáčely při zastaveném stroji, abyste tak předešli poškození podlahy. Zabraňte nárazům do regálů nebo lešení, u nichž hrozí pád předmětů. Obsluha musí být pokaždé vybavena vhodnými 7

10 osobními ochrannými pracovními prostředky (ochranné rukavice, ochranná obuv, ochranná přilba, ochranné brýle apod.). Při zjištění poruch činnosti přístroje se ujistěte, zda nejsou zapříčiněny neprovedenou běžnou údržbou. V opačném případě požádejte o zásah autorizované středisko servisní služby. V případě výměny dílů požádejte o ORIGINÁLNÍ náhradní díly značkovou prodejnu a/nebo autorizovaného prodejce. Po jakékoli operaci údržby obnovte všechna elektrická zapojení. Jednou ročně nechejte přístroj zkontrolovat autorizovaným střediskem servisní služby. Zajistěte likvidaci recyklovatelných materiálů za důsledného dodržení nařízení platných zákonů. Když musí být váš přístroj po letech cenné služby vyřazen z provozu, zabezpečte vhodnou likvidaci materiálů, které jsou jeho součástí, a mějte přitom na paměti, že byl celý vyroben z plně recyklovatelných materiálů. 8

11 SYMBOLY POUŽITÉ NA PŘÍSTROJI Symbol hlavního vypínače: Používá se na zadní střední částí přístroje k označení hlavního vypínače. Symbol napájecího akumulátoru: Používá se na zadní části přístroje k označení polohy napájecího akumulátoru. Symbol odjištění napájecího akumulátoru: Používá se na zadní části přístroje k označení směru, kterým se má přesunout páka zajišťující akumulátor, aby bylo možné napájecí akumulátor vyjmout. Symbol zvedacích bodů: Používá se na přední a zadní částí přístroje k označení umístění bodů pro zvedání. Symbol stěrače podlahy v poloze PRÁCE : Používá se na zadní části přístroje k označení pozice, do které se má otočit ovladač stěrače podlahy tak, aby se tento dostal do pracovní polohy. Symbol stěrače podlahy v poloze KLID : Používá se na zadní části přístroje k označení pozice, do které se má otočit ovladač stěrače podlahy tak, aby se tento dostal do klidové polohy. Symbol výpusti nádrže: Symbol použitý na přístroji k označení polohy vypouštěcího uzávěru nádrže. Symbol upozornění na nebezpečí popálenin: Označuje nebezpečí vzniku popálenin v důsledku styku s teplým povrchem. PŘÍPRAVA PŘÍSTROJE MANIPULACE SE ZABALENÝM PŘÍSTROJEM Přístroj je opatřen zvláštním obalem; součásti obalu (plastové sáčky, spony apod.), které představují potenciální zdroje nebezpečí, nesmí zůstat v dosahu dětí, nesvéprávných osob apod. Celková hmotnost přístroje s obalem je 5 kg (hmotnost přístroje naprázdno a obalu). Rozměry obalu jsou následující: M.J. Genie XS A cm 9 B cm 5 C cm 9 Přístroj je opatřen zvláštním obalem; při vyjímání přístroje z obalu postupujte níže uvedeným způsobem:. Umístěte spodní část vnějšího obalu na podlahu. UPOZORNĚNÍ: Sledujte piktogramy vytištěné na krabici. ROZBALENÍ PŘÍSTROJE. Otevřete vnější obal. UPOZORNĚNÍ: Doporučuje se vždy používat ochranné rukavice, aby se zabránilo vážnému poranění rukou.. Vytáhněte karton chránící příslušenství.. Vytáhněte přístroj z kartonové krabice s použitím příslušné rukojeti (). UPOZORNĚNÍ: Pro vyjmutí přístroje z krabice nepoužívejte ovládací rukojeť, jelikož by se mohla během manipulace poškodit. UPOZORNĚNÍ: Doporučuje se uschovat všechny součásti obalu pro případnou další přepravu přístroje. 9

12 Bezpečnou přepravu přístroje proveďte níže uvedeným způsobem:. Proveďte jednotlivé fáze uvedení přístroje do bezpečného stavu (přečtěte si odstavec UVEDENÍ PŘÍSTROJE DO BEZPEČNÉHO STAVU ).. Zajistěte ovládací rukojeť ve vodorovné poloze. Stiskněte pojistnou páku () ovládacího sloupku ve směru označeném šipkou (Obr. ) a sklopte ovládací sloupek do vodorovné polohy (Obr. ). PŘEPRAVA PŘÍSTROJE. Nyní lze přístroj naprosto bezpečně přepravit. UPOZORNĚNÍ: Pokud je přístroj potřeba zvednout, použijte vylisované rukojeti, přední () a zadní (). Navíc je možné použít rukojeť () na ovládacím sloupku (Obr. ). UPOZORNĚNÍ: Doporučuje se vždy používat ochranné rukavice, aby se zabránilo vážnému poranění rukou. UPOZORNĚNÍ: Během tohoto úkonu držte ovládací rukojeť tak, aby se přístroj nemohl samovolně pohnout.. V okamžiku, kdy je rukojeť ve vodorovné poloze, pusťte pojistnou páku () a rukojeť tak zablokujte. UPOZORNĚNÍ: Pro přepravu ve vozidle zajistěte přístroj v souladu s platnými směrnicemi, aby nemohl vyklouznout a převrátit se. Stroj tvoří následující základní součásti:. Tělo přístroje.. Předmontáž nádrže na roztok.. Předmontáž sběrné nádrže.. Předmontáž sacího krytu. 5. Ovládací rukojeť. 6. Akumulátor. 7. Předmontáž nabíjecí základny. HLAVNÍ KOMPONENTY PŘÍSTROJE Tělo přístroje tvoří následující komponenty:. Kotoučový kartáč.. Tělo stěrače podlahy.. Přední zvedací rukojeť.. Filtr čisticího roztoku. 5. Sací trubka vstupního vzduchu sacího motoru. 6. Pojistné páky nádrží. 7. Vedení sací trubky. HLAVNÍ KOMPONENTY TĚLA PŘÍSTROJE 8. Hlavní vypínač. 9. Zadní zvedací rukojeť. 0. Pojistný knoflík těla stěrače podlahy.. Prostor pro akumulátor

13 Předmontáž nádrže na roztok tvoří následující komponenty:. Napouštěcí uzávěr nádrže.. Vypouštěcí uzávěr nádrže.. Zvedací rukojeť nádrže.. Pojistný ventil nádrže. HLAVNÍ KOMPONENTY NÁDRŽE NA ROZTOK HLAVNÍ KOMPONENTY SBĚRNÉ NÁDRŽE Předmontáž sběrné nádrže tvoří následující komponenty:. Vypouštěcí uzávěr nádrže.. Zdvihací rukojeť nádrže. Předmontáž sacího krytu tvoří následující komponenty:. Pojistná páka sacího krytu.. Držák plováků.. Plováky.. Vstupní otvor znečištěné vody. HLAVNÍ KOMPONENTY SACÍHO KRYTU 5. Výstupní otvor znečištěné vody. 6. Otvor vstupního vzduchu sacího motoru. 7. Otvor výstupního vzduchu sacího motoru. 8. Těsnění krytu HLAVNÍ KOMPONENTY OVLÁDACÍHO SLOUPKU Ovládací sloupek tvoří následující základní komponenty: 5. Zvedací rukojeť.. Ovládací rukojeť.. Pojistná páka ovládacího sloupku.. Ovládací sloupek.. Kloub ovládacího sloupku. 5

14 Ovládací rukojeť tvoří následující komponenty:. Tlačítko režimu AUTOMAT.. Tlačítko režimu ECO-MODE.. Tlačítko regulace ČISTICÍHO ROZTOKU. HLAVNÍ KOMPONENTY OVLÁDACÍ RUKOJETI. Tlačítko zapnutí vypnutí SACÍHO MOTORU. 5. Displej. 6. Páka pro kontrolu přítomnosti obsluhy. 5 6 Nabíjecí základnu tvoří následující základní komponenty:. Akumulátor.. Nabíjecí základna.. Napájecí kabel nabíjecí základny.. Hlavní vypínač nabíjení. 5. Pojistné páky akumulátoru. HLAVNÍ KOMPONENTY NABÍJECÍ ZÁKLADNY 6. Zelená LED kontrolka elektrické kontinuity napájecího okruhu nabíjení. 7. Červená LED kontrolka stavu nabití. 8. Zásuvka nabíjecí základny. 9. Napájecí zástrčka kabelu nabíjecí základny. 0. Připojovací zástrčka kabelu nabíjecí základny K uvedení přístroje do bezpečného stavu, umožňujícího zcela bezpečné provádění veškerých úkonů, slouží následující fáze:. Pokud je přístroj v chodu, vypněte jej hlavním vypínačem () (Obr. ).. Zkontrolujte, zda je sběrná nádrž prázdná, a v opačném případě ji vyprázdněte (přečtěte si odstavec KONTROLA A ČIŠTĚNÍ SBĚRNÉ NÁDRŽE ).. Zkontrolujte, zda je nádrž na roztok prázdná, a v opačném případě ji vyprázdněte (přečtěte si odstavec KONTROLA A ČIŠTĚNÍ NÁDRŽE NA ROZTOK ).. Zajistěte ovládací rukojeť ve svislé poloze. Stiskněte pojistnou páku () ovládacího sloupku ve směru označeném šipkou (Obr. ) a nastavte ovládací sloupek do svislé polohy (Obr. ). UVEDENÍ PŘÍSTROJE DO BEZPEČNÉHO STAVU UPOZORNĚNÍ: Během tohoto úkonu nepřidržujte přístroj shora nohou. 5. V okamžiku, kdy je rukojeť ve svislé poloze, pusťte pojistnou páku () a rukojeť tak zablokujte. 6. Vyjměte napájecí akumulátor () z těla přístroje; pro uvolnění akumulátoru přestavte pojistné páky () ve směru dvou šipek (Obr. ). Vyjměte akumulátor z těla přístroje jeho vytažením směrem ven (Obr. 5). UPOZORNĚNÍ: Místo určené pro provádění tohoto úkonu musí splňovat platné předpisy ochrany životního prostředí. OFF

15 5 TYPOLOGIE AKUMULÁTORU Pro napájení přístroje je třeba používat výhradně akumulátor dodaný v balení nebo akumulátor dodaný specializovaným technikem. NESMÍ SE POUŽÍVAT JINÉ DRUHY AKUMULÁTORŮ. Přístroj je napájen z jednoho akumulátoru s ionty lithia. Prostor pro akumulátor umožňuje vložení jednoho akumulátoru se jmenovitým napětím 0,8 V. Při údržbě a nabíjení akumulátorů postupujte dle pokynů dodaných výrobcem akumulátorů. AKUMULÁTOR, KTERÝ JE KLASIFIKOVÁN JAKO NEBEZPEČNÝ ODPAD, JE TŘEBA POVINNĚ ODEVZDAT INSTITUCI, KTERÁ JE ZÁKONEM AUTORIZOVÁNA K JEHO LIKVIDACI. V rámci správné údržby akumulátoru je třeba postupovat níže uvedeným způsobem: Ze žádných důvodů se nepokoušejte akumulátor otevírat. Vyhněte se styku s kapalinou, která unikne z poškozených akumulátorů. Část pokožky, jež se případně dostane do styku s kapalinou, opláchněte vodou, v případě zasažení očí navíc vyhledejte lékaře. Nedovolte, aby došlo ke znečištění nebo k namočení akumulátoru. Akumulátor nesmí být vystaven nadměrnému teplu (například slunečnímu záření, plamenům apod.). Neodkládejte akumulátor na místa, kde by teplota mohla překročit 0 C. Kontakty akumulátoru se nesmí dotýkat kovových částí, aby se zabránilo riziku zkratu. Akumulátor musí být uložen v dostatečné vzdálenosti od kovových předmětů z důvodu rizika zkratu. Neodhazujte akumulátor do ohně. Neodhazujte akumulátor do domovního odpadu a postupujte v souladu s předpisy platnými v zemi použití přístroje. V rámci správné údržby nabíječky akumulátoru je třeba postupovat níže uvedeným způsobem: Akumulátor nabíjejte výhradně při teplotách prostředí od 0 C do 0 C. Akumulátor nabíjejte pouze s použitím napájecího zdroje dodaného s přístrojem. Nepokoušejte se nabíjet poškozené akumulátory. Napájecí zdroj dodaný s přístrojem používejte výhradně pro nabíjení akumulátoru dodaného s přístrojem nebo akumulátoru dodaného specializovaným technikem. Jiné akumulátory by mohly vybuchnout a způsobit zranění osob a škody na majetku. Při vkládání akumulátoru do prostoru pro akumulátor postupujte níže uvedeným způsobem:. Proveďte jednotlivé fáze uvedení přístroje do bezpečného stavu (přečtěte si odstavec UVEDENÍ PŘÍSTROJE DO BEZPEČNÉHO STAVU ). ÚDRŽBA A LIKVIDACE AKUMULÁTORU VLOŽENÍ AKUMULÁTORU DO PŘÍSTROJE Napětí uvedené na štítku, který se nachází na nabíječce akumulátorů, se musí shodovat se síťovým napětím. Nepoužívejte nabíječku akumulátorů v prostředích s rizikem výbuchu. Kontakty nabíječky akumulátorů se nesmí dotýkat kovových částí, aby se zabránilo riziku zkratu. Z důvodu hrozícího výbuchu se nikdy nepokoušejte dobíjet primární akumulátory. Nikdy se nepokoušejte nabíjet poškozené akumulátory. Před každým použitím zkontrolujte, zda není poškozena nabíječka akumulátorů ani akumulátor. Neuvádějte do činnosti poškozené přístroje a vadné součásti nechte opravit výhradně personálem střediska servisní služby. Vadné napájecí vodiče nechte okamžitě vyměnit. Nedovolte, aby došlo ke znečištění nebo namočení napájecího zdroje. Neotvírejte napájecí zdroj. Nepřipojujte napájecí zdroj k sondám. Při vložení do nabíječky akumulátorů musí být akumulátory čisté a suché. Nepoužívejte nabíječku akumulátorů v případě, že je prostor pro akumulátor znečištěný nebo mokrý. UPOZORNĚNÍ: Nabíječku akumulátorů lze používat pouze v krytém prostoru. UPOZORNĚNÍ: Přečtěte si níže uvedený návod ještě před zahájením používání přístroje nebo před provedením jakéhokoli úkonu údržby. UPOZORNĚNÍ: Při nesprávném zacházení může akumulátor vybuchnout nebo může způsobit únik kyselin. To může mít za následek ublížení na zdraví osob v podobě vzniku popálenin a poranění z výbuchu nebo poleptání kyselinou. UPOZORNĚNÍ: Když je akumulátor vyčerpaný nebo poškozený, postupujte v souladu s předpisy pro likvidaci, platnými v zemi použití přístroje.. Vložte akumulátor () do prostoru pro akumulátor (), který se nachází v levé zadní části přístroje, a dávejte přitom pozor, aby póly () akumulátoru byly obráceny směrem k horní části přístroje (Obr. ).. Zatlačte akumulátor tak, aby se pojistka () zajistila (Obr. ). UPOZORNĚNÍ: Během tohoto úkonu držte ovládací rukojeť tak, aby se přístroj nemohl samovolně pohnout.

16 Při vyjímání akumulátoru postupujte následujícím způsobem:. Pokud je přístroj v chodu, vypněte jej hlavním vypínačem () (Obr. ).. Zajistěte ovládací rukojeť ve svislé poloze. Stiskněte pojistnou páku () ovládacího sloupku ve směru označeném šipkou (Obr. ) a nastavte ovládací sloupek do svislé polohy (Obr. ). VYJMUTÍ AKUMULÁTORU Z PŘÍSTROJE UPOZORNĚNÍ: Během tohoto úkonu nepřidržujte přístroj shora nohou.. Vyjměte napájecí akumulátor () z těla přístroje; pro uvolnění akumulátoru přestavte pojistné páky () ve směru dvou šipek (Obr. ). Vyjměte akumulátor z těla přístroje jeho vytažením směrem ven (Obr. 5). OFF 5 Akumulátor musí být nabit před počátečním použitím a když neprodukuje výkon dostatečný pro provádění prací, které bylo předtím možné snadno provést. Při nabíjení akumulátoru postupujte níže uvedeným způsobem:. Přemístěte přístroj na místo určené pro nabíjení akumulátoru.. Pokud je přístroj v chodu, vypněte jej hlavním vypínačem () (Obr. ). NABÍJENÍ AKUMULÁTORU. Zajistěte ovládací rukojeť ve svislé poloze. Stiskněte pojistnou páku () ovládacího sloupku ve směru označeném šipkou (Obr. ) a nastavte ovládací sloupek do svislé polohy (Obr. ). UPOZORNĚNÍ: Během tohoto úkonu nepřidržujte přístroj shora nohou. OFF. V okamžiku, kdy je rukojeť ve svislé poloze, pusťte pojistnou páku () a rukojeť tak zablokujte. 5. Vyjměte napájecí akumulátor () z těla přístroje; pro uvolnění akumulátoru přestavte pojistné páky () ve směru dvou šipek (Obr. ). Vyjměte akumulátor z těla přístroje jeho vytažením směrem ven (Obr. 5). UPOZORNĚNÍ: Místnost určená pro nabíjení akumulátorů musí být vhodně větrána, aby se zabránilo hromadění plynů unikajících z akumulátorů. 6. Připojte zástrčku (5), která se nachází na napájecím kabelu nabíječky akumulátorů, do zásuvky (6), která se nachází v nabíjecí základně (obr. 6)

17 7. Připojte zástrčku, která se nachází na kabelu nabíječky akumulátorů, do zásuvky elektrické sítě. UPOZORNĚNÍ: Před připojením zástrčky do zásuvky zkontrolujte, zda parametry elektrické sítě odpovídají parametrům nabíječky akumulátorů. 8. Přepněte hlavní vypínač (7), který se nachází v nabíjecí základně, do polohy I (obr. 7). UPOZORNĚNÍ: Zkontrolujte, zda v okamžiku zapnutí napájení obvodu nabíječky akumulátorů dojde k rozsvícení zelené LED (8), která se nachází na nabíječce akumulátorů (obr. 8). Rozsvícení zelené LED informuje o správném napájení obvodu nabíječky akumulátorů. UPOZORNĚNÍ: Před vložením akumulátoru do příslušného uložení v nabíječce akumulátorů zkontrolujte, zda se v něm nenachází kondenzát nebo jiné typy kapalin. 9. Vložte akumulátor () do uložení (9) v nabíječce akumulátorů, přičemž dávejte pozor na správnou orientaci pólů (0) na akumulátoru (obr. 9). ON UPOZORNĚNÍ: Akumulátor může být do napájecího zdroje vložen pouze jedním směrem. Proto při jeho vkládání nepoužívejte nadměrnou sílu. UPOZORNĚNÍ: Před nabíjením akumulátoru si pozorně přečtěte návod k použití a údržbě nabíječky akumulátorů, dodávaný spolu s přístrojem. UPOZORNĚNÍ: Zkontrolujte, zda v okamžiku zasunutí akumulátoru do nabíjecí základny dojde k rozsvícení červené LED () na nabíječce akumulátorů (obr. 0). Rozsvícení zelené LED informuje o probíhajícím nabíjení akumulátoru. 0. Proveďte kompletní cyklus nabíjení akumulátoru. UPOZORNĚNÍ: Červená LED () zůstane rozsvícena až do úplného nabití akumulátoru. UPOZORNĚNÍ: Nabíječka akumulátorů i akumulátor mohou být ponechány připojené do zásuvky elektrické sítě. Červená LED () se rozsvítí v okamžiku, kdy nabíječka akumulátorů průběžně dobíjí akumulátor. UPOZORNĚNÍ: Červená LED () stavu nabíjení neposkytuje žádnou informaci o stavu nabití akumulátoru. UPOZORNĚNÍ: Během fáze nabíjení akumulátoru by mohlo dojít k jeho přehřátí. Jedná se o běžný jev, který nemá za následek problém s akumulátorem. UPOZORNĚNÍ: Když je akumulátor, který se používá v tomto zařízení, napájen vyšším napětím, než je určeno, může se vyskytnout riziko požáru, výbuchu nebo poleptání.. Po ukončení nabíjení přepněte hlavní vypínač (7), který se nachází na nabíjecí základně, do polohy 0 (obr. ).. Odpojte zástrčku napájecího kabelu nabíječky akumulátorů ze zásuvky elektrické sítě. UPOZORNĚNÍ: Aby se zabránilo poškození napájecího kabelu, odpojte zástrčku ze síťové zásuvky; táhněte přímo za zástrčku, ne za kabel.. Vyjměte napájecí akumulátor () z těla nabíjecí základny, vyjměte jej ze zařízení a přemístěte jej směrem nahoru (obr. ). OFF 7 0 5

18 Správné nastavení ovládací rukojeti je podmínkou pohodlného používání přístroje. Při nastavování ovládací rukojeti postupujte následujícím způsobem:. Pokud je přístroj v chodu, vypněte jej hlavním vypínačem () (Obr. ).. Odjistěte ovládací rukojeť ze svislé polohy. Stiskněte pojistnou páku () ovládacího sloupku ve směru označeném šipkou (Obr. ) a nastavte ovládací sloupek směrem k sobě (Obr. ). NASTAVENÍ OVLÁDACÍ RUKOJETI UPOZORNĚNÍ: Během tohoto úkonu nepřidržujte přístroj shora nohou.. Naklápějte ovládací sloupek směrem k sobě, dokud nenaleznete optimální polohu, pohodlnou při používání přístroje.. Po nalezení ideální uživatelské polohy pusťte pojistnou páku () ovládacího sloupku a rukojeť zablokujte. OFF UKAZATEL STAVU NABITÍ AKUMULÁTORU Na ovládacím panelu stroje se nachází displej ukazující stav nabití akumulátorů (B). Stav nabití akumulátoru může být znázorněn dvěma symboly: Procentem nabití: numerická hodnota před symbolem % Grafickým symbolem: řádek složený ze světelných čárek, kde každá čárka odpovídá % nabití. V okamžiku, kdy stav nabití dosáhne určité hodnoty, začne příslušná čárka blikat a poté bliká po určitou předem stanovenou dobu; motor kartáče se automaticky vypne, je však možné dokončit činnost sušení. POČÍTADLO HODIN Na ovládacím panelu stroje se nachází displej ukazující též informaci o celkové době použití stroje (A). Horní řádek obsahuje údaj o hodinách a minutách provozu. Při stisku páky pro kontrolu přítomnosti obsluhy symbol : začne blikat a přístroj začne počítat provozní dobu stroje. UPOZORNĚNÍ: Pouze blikání symbolu : indikuje, že počítadlo hodin počítá provozní dobu stroje. Při plnění nádrže na roztok vodou postupujte následujícím způsobem:. Přemístěte stroj na místo určené pro plnění nádrže na roztok.. Proveďte jednotlivé fáze uvedení přístroje do bezpečného stavu (přečtěte si odstavec UVEDENÍ PŘÍSTROJE DO BEZPEČNÉHO STAVU ). NAPLNĚNÍ NÁDRŽE NA ROZTOK. Odjistěte pojistné páky nádrží () a vyklopte je ve směru označeném šipkou (Obr. ).. Sběrnou nádrž z přístroje vyjměte pomocí rukojetí (). Opatrně ji položte na zem (Obr. ). 5. Nádrž na roztok z přístroje vyjměte pomocí rukojetí (). Opatrně ji položte na zem (Obr. ). 6

19 6. Zkontrolujte, zda je vypouštěcí uzávěr () nádrže na roztok nasazen správně; v opačném případě proveďte nápravu (Obr. ). 7. Z příslušného uložení v nádrži na roztok vyjměte napouštěcí uzávěr (5) čisticího roztoku (Obr. 5). 8. Naplňte čistou vodou o teplotě nepřesahující 50 C a vyšší než 0 C Naplňte čisticím roztokem (přečtěte si odstavec ČISTICÍ ROZTOK ). 0. Do příslušného uložení v nádrži na roztok nasaďte napouštěcí uzávěr (5) čisticího roztoku (Obr. 6).. Vložte nádrž na roztok do přístroje a dbejte přitom, aby nedošlo k poškození sací trubky vstupního vzduchu (6) sacího motoru a sací trubky těla stěrače podlahy (7). K usazení nádrže použijte rukojeti () na nádrži na roztok (Obr. 7 a Obr. 8). UPOZORNĚNÍ: Je dobrým zvykem při každém obnovení hladiny v nádrži na roztok vyprázdnit sběrnou nádrž Usaďte sběrnou nádrž nad nádrž na roztok a dbejte přitom, aby nedošlo k poškození sací trubky vstupního vzduchu (6) sacího motoru a sací trubky těla stěrače podlahy (7). K usazení nádrže použijte rukojeti () na nádrži na roztok (Obr. 9 a Obr. 0). UPOZORNĚNÍ: Před usazením sběrné nádrže zkontrolujte, zda je vypouštěcí uzávěr nasazen správně; v opačném případě proveďte nápravu.. Nádrže připevněte k tělu přístroje pomocí pojistných pák nádrží (), které otočte ve směru označeném šipkou (Obr. )

20 Přidejte do nádrže na roztok tekutý čisticí prostředek v koncentraci a podle pokynů uvedených na štítku výrobcem čisticího prostředku. ČISTICÍ ROZTOK čtyř do deseti, které neobsahují: oxidační činidla, chlor ani brom, formaldehyd, minerální rozpouštědla. UPOZORNĚNÍ: Aby se předešlo tvorbě nadměrného množství pěny, která by poškodila sací motor, použijte minimální množství čisticího prostředku. UPOZORNĚNÍ: Vždy používejte čisticí prostředky, které mají na štítku výrobce uvedeno označení, že je lze používat do strojů na mytí a sušení podlah: Nepoužívejte kyselé a alkalické výrobky ani rozpouštědla, která neobsahují uvedené označení. Je možné používat kyselé nebo alkalické čisticí prostředky pro údržbu s hodnotami ph v rozmezí od UPOZORNĚNÍ: Při každém zacházení s čisticími prostředky nebo kyselými nebo alkalickými roztoky doporučujeme vždy používat ochranné rukavice s cílem zabránit vážnému poranění rukou. UPOZORNĚNÍ: Vždy používejte čisticí prostředek se sníženou tvorbou pěny. Aby se bezpečně předešlo nadměrné tvorbě pěny, před zahájením pracovní činnosti nalijte do sběrné nádrže malé množství tekutého protipěnového prostředku. Nepoužívejte kyseliny v čistém stavu. Při vkládání kartáče nebo unášecího kotouče do těla základny postupujte následujícím způsobem:. Přemístěte přístroj na místo určené pro jeho údržbu.. Proveďte jednotlivé fáze uvedení přístroje do bezpečného stavu (přečtěte si odstavec UVEDENÍ PŘÍSTROJE DO BEZPEČNÉHO STAVU ).. Zajistěte ovládací rukojeť ve vodorovné poloze. Stiskněte pojistnou páku () ovládacího sloupku ve směru označeném šipkou (Obr. ) a sklopte ovládací sloupek do vodorovné polohy (Obr. ). VLOŽENÍ KARTÁČE DO PŘÍSTROJE UPOZORNĚNÍ: Během tohoto úkonu držte ovládací rukojeť tak, aby se přístroj nemohl samovolně pohnout.. V okamžiku, kdy je rukojeť ve vodorovné poloze, pusťte pojistnou páku () a rukojeť tak zablokujte (Obr. ). 5. Umístěte přístroj tak, aby zadní částí stál na podlaze (Obr. 5), k čemuž použijte rukojeť () umístěnou na přední části přístroje a rukojeť () (Obr. ). 6. Nasaďte kartáč () na čep (5) v přístroji. Tlačte kartáč, dokud nedosedne na přírubu (6) v přístroji (Obr. 6) Před zahájením pracovní činnosti je třeba provést níže uvedený postup: UPOZORNĚNÍ: Před zahájením prvního pracovního cyklu kompletně nabijte akumulátor a přečtěte si návod k použití nabíječky akumulátorů přiložený k přístroji.. Před použitím je třeba zkontrolovat celkový stav a provozní bezpečnost přístroje. Pokud stav není dokonalý, je zakázáno přístroj použít.. Proveďte jednotlivé fáze uvedení přístroje do bezpečného stavu (přečtěte si odstavec UVEDENÍ PŘÍSTROJE DO BEZPEČNÉHO STAVU ). PŘÍPRAVA NA PRACOVNÍ ČINNOST. Zkontrolujte, zda je stav gum stěrače podlahy vhodný pro plánovanou pracovní činnost, v opačném případě zajistěte jejich údržbu (přečtěte si odstavec KONTROLA A ČIŠTĚNÍ TĚLA STĚRAČE PODLAHY ).. Zkontrolujte, zda je stav kartáče vhodný pro plánovanou pracovní činnost, v opačném případě zajistěte jeho údržbu (přečtěte si odstavec KONTROLA A ČIŠTĚNÍ KARTÁČE ). 5. Zkontrolujte, zda je množství čisticího roztoku, nacházející se v nádrži na roztok, vhodné pro plánovanou pracovní činnost, v opačném případě naplňte nádrž na roztok (přečtěte si odstavec NAPLNĚNÍ NÁDRŽE NA ROZTOK ). 6. Vložte akumulátor do příslušného prostoru pro akumulátor (přečtěte si odstavec VLOŽENÍ AKUMULÁTORU DO PŘÍSTROJE ). 8

21 Před zahájením pracovní činnosti je třeba provést níže uvedený postup:. Proveďte fáze popsané v kapitole PŘÍPRAVA NA PRACOVNÍ ČINNOST.. Zkontrolujte, zda je tělo stěrače podlahy ve styku s čištěným povrchem; v opačném případě otáčejte knoflíkem () proti směru hodinových ručiček (Obr. ). Zapněte přístroj hlavním vypínačem () (Obr. ). Na ovládacím panelu se rozsvítí displej. PRACOVNÍ ČINNOST ZAHÁJENÍ PRACOVNÍ ČINNOSTI Po zapnutí se na displeji postupně zobrazí tři obrazovky: Na první zobrazené obrazovce je uvedeno logo výrobce a název přístroje (Obr. ). Na druhé zobrazené obrazovce je na horním řádku uvedena celková provozní doba a na spodním řádku verze programu instalovaného na řídicí kartě (Obr. ). Na třetí a poslední zobrazené obrazovce je na horním řádku uvedena celková provozní doba a na spodním řádku procento nabití akumulátoru (Obr. 5). ON. Odjistěte ovládací rukojeť ze svislé polohy. Stiskněte pojistnou páku () ovládacího sloupku ve směru označeném šipkou (Obr. 6) a nastavte ovládací sloupek směrem k sobě. UPOZORNĚNÍ: Během tohoto úkonu nepřidržujte přístroj shora nohou. 5. Proveďte nastavení ovládací rukojeti (přečtěte si odstavec NASTAVENÍ OVLÁDACÍ RUKOJETI ). 6. Vyberte požadovaný pracovní program z následujících možností: Pracovní program AUTOMAT. Pracovní program AUTOMAT ECO-MODE. Pracovní program PŘEDMYTÍ. Pracovní program PŘEDMYTÍ ECO-MODE. UPOZORNĚNÍ: Přečtěte si odstavce věnované pracovním programům, ve kterých jsou ilustrovány charakteristiky jednotlivých programů a vysvětleny fáze jejich výběru. 7. Zvolte množství čisticího roztoku, jež má být vypouštěno na kartáč. UPOZORNĚNÍ: Ke správnému dávkování čisticího roztoku na kartáč slouží výhradně tlačítko určené pro tento úkon. Viz odstavec NASTAVENÍ ČISTICÍHO ROZTOKU. 8. Po stisku páky pro kontrolu přítomnosti obsluhy () se přístroj začne pohybovat (Obr. 7). Pokud byl zvolen pracovní program AUTOMAT, okamžitě po stisku páky pro kontrolu přítomnosti obsluhy se spustí motor základny a sací motor, následně začne pracovat také čerpadlo a na kartáč začne být dodáván čisticí roztok. Během prvních metrů pracovní činnosti zkontrolujte, zda je množství roztoku dostatečné a zda stěrač podlahy dokonale vysouší. Přístroj nyní začne pracovat na plný výkon a bude pracovat tak dlouho, dokud nespotřebuje všechen čisticí roztok nebo až do vybití akumulátoru. 5 Pokud je během práce nutné vysušit podlahu tahem přístroje směrem k sobě, postupujte následujícím způsobem:. Zdvihněte kartáč z podlahy stiskem ovládací rukojeti směrem dolů. Stěrač podlahy se otočí do přední části přístroje.. V okamžiku, kdy se stěrač podlahy nachází před přístrojem, položte kartáč zpět na podlahu Proveďte úkon sušení tahem přístroje směrem k sobě. UPOZORNĚNÍ: Pro vrácení stěrače podlahy zpět za kartáč stačí mírně popojet dopředu a zatočit směrem doleva. 9

22 Má-li být prováděno současně mytí a sušení, postupujte následujícím způsobem:. Zapněte přístroj hlavním vypínačem () (Obr. ).. Stiskněte tlačítko () AUTO na ovládacím panelu (Obr. ). Vpravo dole na displeji se objeví symbol A (Obr. ).. Při stisku páky pro kontrolu přítomnosti obsluhy začne přístroj pracovat. UPOZORNĚNÍ: Stiskem tlačítka AUTO se povolí chod motoru kartáče, sacího motoru a čerpadla čisticího roztoku. Stiskem páky pro kontrolu přítomnosti obsluhy se spustí motor kartáče, sací motor a čerpadlo čisticího roztoku. PRACOVNÍ PROGRAM AUTOMAT. Přístroj nyní začne pracovat na plný výkon a bude pracovat tak dlouho, dokud nedojde k vybití akumulátoru. 5. Během prvních metrů zkontrolujte, zda je vypouštěný čisticí roztok vhodný pro naplánovanou pracovní činnost; v opačném případě proveďte nastavení (přečtěte si odstavec NASTAVENÍ ČISTICÍHO ROZTOKU ). UPOZORNĚNÍ: Pokud je během pracovní činnosti puštěna páka pro kontrolu přítomnosti obsluhy, přístroj přestane pracovat. Pro obnovení pracovní činnosti stačí stisknout páku pro kontrolu přítomnosti obsluhy. ON Pokud je třeba provést pouze mytí bez vypouštění čisticího roztoku, stačí na několik sekund stisknout tlačítko () na ovládacím panelu (Obr. ). Tím dojde k vypnutí čerpadla čisticího roztoku a zastavení vypouštění na kartáč. Pokud je vypouštění čisticího roztoku přerušeno, zobrazí se na displeji místo obdélníčků vodorovná čára (Obr. 5). Po skončení mycího cyklu bez čisticího roztoku je pro obnovu jeho vypouštění potřeba stisknout tlačítko () a vypouštění nastavit (přečtěte si odstavec NASTAVENÍ ČISTICÍHO ROZTOKU ). 5 PRACOVNÍ PROGRAM AUTOMAT ECO-MODE Má-li být prováděno současně mytí a sušení v ekonomickém režimu, postupujte následujícím způsobem:. Zapněte přístroj hlavním vypínačem () (Obr. ).. Stiskněte tlačítko () AUTO na ovládacím panelu (Obr. ). Vpravo dole na displeji se objeví symbol A (Obr. ).. Stiskněte tlačítko () ECO-MODE na ovládacím panelu (Obr. ). Vpravo nahoře na displeji se objeví symbol ECO (Obr. ).. Při stisku páky pro kontrolu přítomnosti obsluhy začne přístroj pracovat. UPOZORNĚNÍ: Stiskem tlačítka AUTO se povolí chod motoru kartáče, sacího motoru a čerpadla čisticího roztoku. Stiskem páky pro kontrolu přítomnosti obsluhy se spustí motor kartáče, sací motor a čerpadlo čisticího roztoku. 5. Přístroj nyní začne pracovat na plný výkon a bude pracovat tak dlouho, dokud nedojde k vybití akumulátoru. 6. Během prvních metrů zkontrolujte, zda je vypouštěný čisticí roztok vhodný pro naplánovanou pracovní činnost; v opačném případě proveďte nastavení (přečtěte si odstavec NASTAVENÍ ČISTICÍHO ROZTOKU ). UPOZORNĚNÍ: Zapnutím režimu ECO-MODE pomocí zvláštního tlačítka se sníží výkon sacího motoru a tím i množství energie spotřebovávané přístrojem. UPOZORNĚNÍ: Pro zrušení režimu ECO-MODE stačí stisknout tlačítko () na ovládacím panelu (Obr. ). UPOZORNĚNÍ: Pokud je během pracovní činnosti puštěna páka pro kontrolu přítomnosti obsluhy, přístroj přestane pracovat. Pro obnovení pracovní činnosti stačí stisknout páku pro kontrolu přítomnosti obsluhy. 0

23 ON Pokud je třeba provést pouze mytí bez vypouštění čisticího roztoku, stačí na několik sekund stisknout tlačítko () na ovládacím panelu (Obr. 5). Tím dojde k vypnutí čerpadla čisticího roztoku a zastavení vypouštění na kartáč. Pokud je vypouštění čisticího roztoku přerušeno, zobrazí se na displeji místo obdélníčků vodorovná čára (Obr. 6). Po skončení mycího cyklu je pro obnovu vypouštění čisticího roztoku potřeba stisknout tlačítko () a vypouštění nastavit (přečtěte si odstavec NASTAVENÍ ČISTICÍHO ROZTOKU ). 6 5 Má-li být prováděno předmytí bez sušení, postupujte následujícím způsobem:. Pokud je přístroj v chodu, vypněte jej hlavním vypínačem () (Obr. ).. Nastavte tělo stěrače podlahy do klidové polohy (za kartáč, pod tělo stroje).. Zdvihněte tělo stěrače podlahy nad podlahu (Obr. ) a zablokujte je v této poloze stiskem knoflíku () a jeho otočením ve směru hodinových ručiček (Obr. ). UPOZORNĚNÍ: Při každém zacházení s čisticími prostředky nebo kyselými nebo alkalickými roztoky doporučujeme vždy používat ochranné rukavice s cílem zabránit vážnému poranění rukou. UPOZORNĚNÍ: Zajistěte, aby se drážka () v držáku stěrače podlahy nacházela proti čepu () (Obr. ).. Zapněte přístroj hlavním vypínačem () (Obr. 5). 5. Stiskněte tlačítko (5) AUTO na ovládacím panelu (Obr. 6). 6. Při stisku páky pro kontrolu přítomnosti obsluhy začne přístroj pracovat. PRACOVNÍ PROGRAM PŘEDMYTÍ 7. Stiskněte tlačítko (6) ZAPNUTÍ VYPNUTÍ SACÍHO MOTORU na ovládacím panelu (Obr. 7); cca po patnácti sekundách přestane sací motor běžet. Vpravo dole na displeji ovládacího panelu se objeví symbol O (Obr. 8). 8. Přístroj nyní začne pracovat na plný výkon, vypouštět čisticí roztok a čistit podlahu, dokud nedojde k vybití akumulátoru. 9. Během prvních metrů zkontrolujte, zda je vypouštěný čisticí roztok vhodný pro naplánovanou pracovní činnost; v opačném případě proveďte nastavení (přečtěte si odstavec NASTAVENÍ ČISTICÍHO ROZTOKU ). UPOZORNĚNÍ: Pokud je během pracovní činnosti puštěna páka pro kontrolu přítomnosti obsluhy, přístroj přestane pracovat. Pro obnovení pracovní činnosti stačí stisknout páku pro kontrolu přítomnosti obsluhy. UPOZORNĚNÍ: Pro vrácení stěrače podlahy do styku s čištěnou plochou stačí při vypnutém přístroji otočit knoflíkem () proti směru hodinových ručiček (Obr. 9). OFF ON 5 5 6

24 Pokud je třeba provést pouze předmytí bez vypouštění čisticího roztoku, stačí na několik sekund stisknout tlačítko (7) na ovládacím panelu (Obr. 0). Tím dojde k vypnutí čerpadla čisticího roztoku a zastavení vypouštění na kartáč. Pokud je vypouštění čisticího roztoku přerušeno, zobrazí se na displeji místo obdélníčků vodorovná čára (Obr. ). Po skončení mycího cyklu bez čisticího roztoku je pro obnovu jeho vypouštění potřeba stisknout tlačítko (6) a vypouštění nastavit (přečtěte si odstavec NASTAVENÍ ČISTICÍHO ROZTOKU ). 7 0 Při nastavování čisticího prostředku postupujte níže uvedeným způsobem:. Zkontrolujte, zda je množství čisticího roztoku nacházející se v nádrži na roztok vhodné pro plánovanou pracovní činnost, v opačném případě naplňte nádrž na roztok (přečtěte si odstavec NAPLNĚNÍ NÁDRŽE NA ROZTOK ).. Zkontrolujte, zda je základna uložena na podlaze.. Zapněte přístroj hlavním vypínačem () (Obr. ).. Stiskněte tlačítko () AUTO na ovládacím panelu (Obr. ). 5. Při stisku páky pro kontrolu přítomnosti obsluhy začne přístroj pracovat. 6. Během prvních metrů pracovní činnosti stiskněte tlačítko () ovládání čerpadla pro nastavení vypouštění čisticího roztoku na kartáč (Obr. ). Při stisku tlačítka () se na displeji ovládacího panelu (Obr. ) objeví vodorovná čára složená ze tří pozic (Obr. 5); postupným stiskem tlačítka se objevují malé obdélníčky. Množství vytékajícího čisticího roztoku lze regulovat ve třech úrovních. NASTAVENÍ ČISTICÍHO ROZTOKU Pokud se na displeji nachází pouze jedna vodorovná čára, nevypouští stroj žádný čisticí roztok (Obr. 5). Tento režim se používá v případě, že je podlaha již mokrá, nebo tehdy, když není zapotřebí chemické působení vody spolu s případným čisticím prostředkem. Při každém stisknutí tlačítka () dojde ke zvýšení množství roztoku vypouštěného na podlahu. Množství aplikovaného roztoku lze nastavit na jednu ze tří odlišných úrovní. Po dosažení maximální úrovně (Obr. ) se při dalším stisku tlačítka vrátí nastavení na úroveň 0 (žádné vypouštění). UPOZORNĚNÍ: Přechod z jednoho kroku na druhý je součástí nepřetržitého cyklu, při kterém se nelze vrátit o krok zpět jinak než způsobem, kdy bude dosaženo konce stupnice a začne se od začátku. UPOZORNĚNÍ: Podržením tlačítka () se průtok čerpadla nastaví na nulu (Obr. 5). UPOZORNĚNÍ: Je-li stroj vypnut hlavním tlačítkem, zvolený průtok čisticího roztoku zůstane uložen v paměti. ON 5

25 Přístroj NENÍ vybaven zařízením na kontrolu přeplnění, protože objem sběrné nádrže je větší než kapacita nádrže na roztok. Pro mimořádné případy je k dispozici mechanické zařízení (plovák), které se nachází pod sacím krytem. Při naplnění sběrné nádrže zavře průchod vzduchu do sacího motoru, aby jej ochránilo; zvuk sacího motoru je pak hlubší. V tomto případě postupujte níže uvedeným způsobem:. Vypněte režim AUTO stiskem tlačítka () na ovládacím panelu (Obr. ): motor kartáče a čerpadlo se zastaví. Po uplynutí přibližně patnácti sekund se zastaví také sací motor.. Jakmile se zastaví sací motor, vypněte přístroj pomocí hlavního vypínače () (Obr. ).. Zvedněte stěrač podlahy od země.. Odblokujte ovládací rukojeť stiskem pojistné páky () ovládacího sloupku ve směru označeném šipkou (Obr. ). 5. Ovládací sloupek nastavte do svislé polohy (Obr. ). ZAŘÍZENÍ NA KONTROLU PŘEPLNĚNÍ UPOZORNĚNÍ: Během tohoto úkonu nepřidržujte přístroj shora nohou. 6. V okamžiku, kdy je rukojeť ve svislé poloze, pusťte pojistnou páku () a rukojeť tak zablokujte (Obr. 5). 7. Přístroj naklopte, přemístěte na místo určené k vypouštění znečištěné vody a vyprázdněte sběrnou nádrž (přečtěte si odstavec KONTROLA A ČIŠTĚNÍ SBĚRNÉ NÁDRŽE ) (Obr. 6). UPOZORNĚNÍ: Místo určené pro provádění tohoto úkonu musí splňovat platné předpisy ochrany životního prostředí. OFF 5 6 Po ukončení pracovní činnosti a před provedením jakéhokoli druhu údržby proveďte níže uvedené úkony:. Vypněte režim AUTO stiskem tlačítka () na ovládacím panelu (Obr. ): motor kartáče a čerpadlo se zastaví. Po uplynutí přibližně patnácti sekund se zastaví také sací motor.. Jakmile se zastaví sací motor, vypněte přístroj pomocí hlavního vypínače () (Obr. ).. Zvedněte stěrač podlahy od země. PO UKONČENÍ PRACOVNÍ ČINNOSTI. Odblokujte ovládací rukojeť stiskem pojistné páky () ovládacího sloupku ve směru označeném šipkou (Obr. ). 5. Ovládací sloupek nastavte do svislé polohy (Obr. ). UPOZORNĚNÍ: Během tohoto úkonu nepřidržujte přístroj shora nohou. OFF

26 V okamžiku, kdy je rukojeť ve svislé poloze, pusťte pojistnou páku () a rukojeť tak zablokujte (Obr. 5). 7. Přístroj naklopte, přemístěte na místo určené k údržbě (Obr. 6) a proveďte všechny procedury uvedené v odstavci ÚKONY DOPORUČENÉ PRAVIDELNÉ ÚDRŽBY ve sloupci PO UKONČENÍ PRACOVNÍ ČINNOSTI. 8. Po dokončení úkonů údržby přemístěte přístroj na místo určené pro jeho odstavení. 9. Zajistěte ovládací rukojeť ve vodorovné poloze. Stiskněte pojistnou páku sloupku () ve směru označeném šipkou (Obr. 7) a sklopte ovládací sloupek do vodorovné polohy (Obr. 8). UPOZORNĚNÍ: Během tohoto úkonu nepřidržujte přístroj shora nohou. 0. V okamžiku, kdy je rukojeť ve vodorovné poloze, pusťte pojistnou páku () a rukojeť tak zablokujte.. Umístěte přístroj tak, aby zadní částí stál podlaze (Obr. 9). UPOZORNĚNÍ: Postavte stroj do uzavřené místnosti s rovným povrchem; v blízkosti stroje nesmějí být předměty, které by mohly při kontaktu stroj poškodit nebo by jím mohly být poškozeny ÚDRŽBA ÚKONY DOPORUČENÉ ÚDRŽBY TYPOLOGIE ÚDRŽBY T T T T T5 Kontrola a čištění sběrné nádrže X X X X Nabíjení akumulátoru () X Kontrola a čištění sacího krytu X X Kontrola a čištění kartáče X X Kontrola a čištění stěrače podlahy X X Čištění sací trubky X X Kontrola a čištění filtru čisticího roztoku X X Kontrola a čištění nádrže na roztok X X X Poznámka: () Stav nabití kontrolujte i během pracovní činnosti Vysvětlivky: T= Po ukončení pracovní činnosti T= Denní T= Týdenní T= Před dlouhodobou odstávkou T5= Přeprava

27 Při vyprazdňování sběrné nádrže postupujte následujícím způsobem:. Přemístěte přístroj na místo určené k vypouštění znečištěné vody. UPOZORNĚNÍ: Místo určené pro provádění tohoto úkonu musí splňovat platné předpisy ochrany životního prostředí.. Proveďte jednotlivé fáze uvedení přístroje do bezpečného stavu (přečtěte si odstavec UVEDENÍ PŘÍSTROJE DO BEZPEČNÉHO STAVU ). KONTROLA A ČIŠTĚNÍ SBĚRNÉ NÁDRŽE. Odjistěte pojistné páky nádrží () a vyklopte je ve směru označeném šipkou (Obr. ).. Vyjměte sběrnou nádrž pomocí rukojetí () na nádrži (Obr. ). Opatrně ji položte na zem. UPOZORNĚNÍ: Doporučuje se vždy používat ochranné rukavice, aby se zabránilo vážnému poranění rukou. 5. Odjistěte pojistné páky sacího krytu () a vyklopte je ve směru označeném šipkou (Obr. ). 6. Sejměte sací kryt s použitím pojistných pák. Opatrně jej položte na zem (Obr. ). 7. Nádrž vyprázdněte (Obr. 5). 8. Vyjměte vypouštěcí uzávěr () z otvoru v zadní části nádrže (Obr. 6) a nádrž kompletně vyprázdněte. 9. Opláchněte vnitřek proudem vody a dle potřeby použijte k odstranění bahna nahromaděného na dně nádrže špachtli Nasaďte vypouštěcí uzávěr zpět do jeho uložení v zadní části nádrže ().. Usaďte sběrnou nádrž nad nádrž na roztok a dbejte přitom, aby nedošlo k poškození sací trubky vstupního vzduchu (5) sacího motoru a sací trubky těla stěrače podlahy (6). K usazení nádrže použijte rukojeti () na nádrži na roztok (Obr. 7 a Obr. 8). UPOZORNĚNÍ: Před usazením sběrné nádrže zkontrolujte, zda je vypouštěcí uzávěr () nasazen správně; v opačném případě proveďte nápravu.. Nádrže připevněte k tělu přístroje pomocí pojistných pák nádrží (), které otočte ve směru označeném šipkou (Obr. 9)
