1 Stabilita ES Síťový simulátor MODES Ing. Karel Máslo, CSc. odd. Analýz PS Přednáška ZČU Plzeň

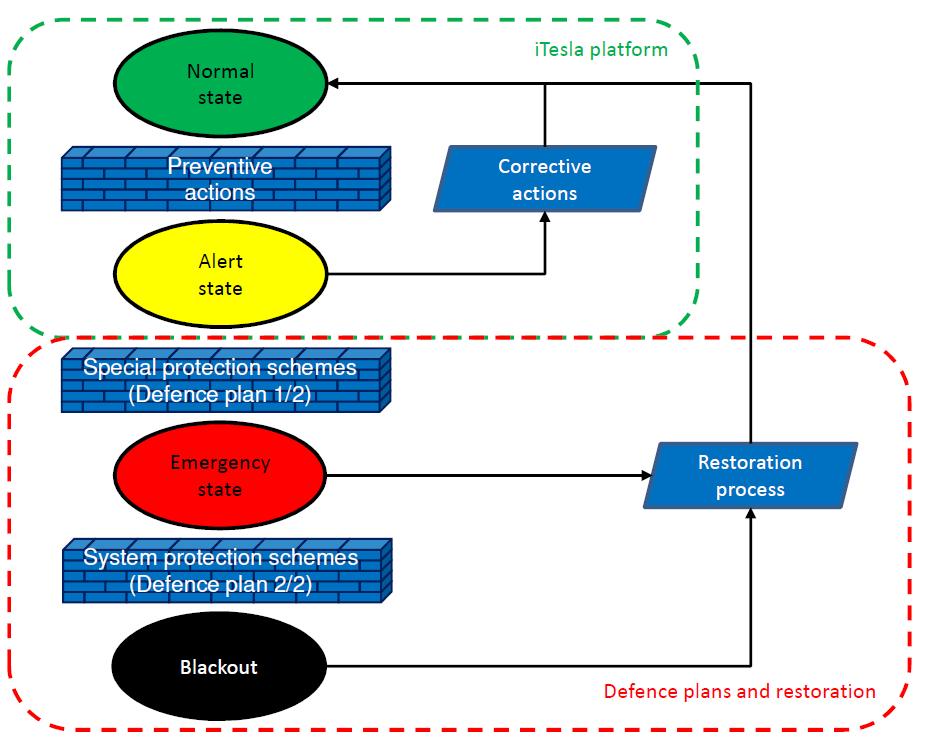

2 Obsah přednášky: Dynamická stabilita 1. Definice spolehlivosti provozu ES 1. Adekvátnost 2. Bezpečnost provozu 2. Dynamická stabilita 1. Úhlová stabilita 2. Frekvenční stabilita 3. Napěťová stabilita 3. Příklady systémových poruch 4. Obranný plán proti šíření poruch 5. Popis síťového simulátoru MODES

3 Spolehlivost provozu ES Adekvátnost výkonová přiměřenost Bezpečnost provozu o kritérium N-1 (přetížení, napětí) o stabilita (napěťová, úhlová..), zkratová odolnost V Kodexu PS je definována stabilita provozu jako schopnost soustavy udržet rovnovážný stav během normálního provozu i po přechodných dějích způsobených vnějšími vlivy, dispečerským řízením i poruchovými výpadky zařízení Kodex PS část I. Základní podmínky pro užívání přenosové soustavy, dostupný na Společná pracovní skupina IEEE a CIGRE definovala stabilitu ES zhruba takto: jestliže dojde v soustavě k rozruchu, musí se soustava vrátit do rovnovážného stavu s veličinami v dovolených mezích a soustava jako celek zůstane nedotčena Definition and classification of power system stability, technická brožura CIGRE, Paříž 2002

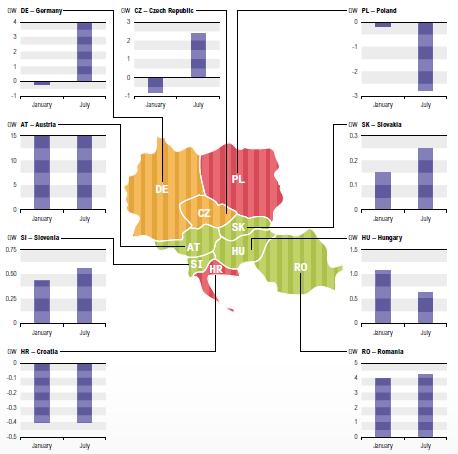

4 Adekvátnost provozu Zdroj: ENTSO-E Scenario Outlook & Adequacy Forecast Zdroj: ENTSO-E Winter outlook report 2016/201

5 Rozruchy provozního charakteru - změny odebíraného nebo dodávaného výkonu, plánované změny topologie sítě (např. vypínáním nebo zapínání vedení), poruchy zařízení působených skrytými vadami nebo zrychleným stárnutím (výpadky el. bloků a vedení) poruchy způsobených klimatickými vlivy jako údery blesku, silným větrem, vysokou teplotou (zkraty) vlivy fungování trhu s elektřinou poruchy způsobené lidskou neúmyslnou chybou sociální vlivy např. stávky v elektrárnách geomagnetické bouře teroristická a kybernetické útoky.

6 Časový rozsah přechodných dějů v ES Dlouhodobá stabilita Krátkodobá stabilita Střednědobá stabilita Frekvenční odlehčování Plánování provozu Zásahy obsluhy a dispečerů Asynchronní motory Sekundární regulace P a f Terciální regulace P a Q Buzení a generátor Primární regulace frekvence Setrvačnost soustrojí Najíždění rezervy Omezovač stat. a rotor.proudu Změna odboček trafa Dynamika kotle 1min Spolehlivost 1hod čas [sec]

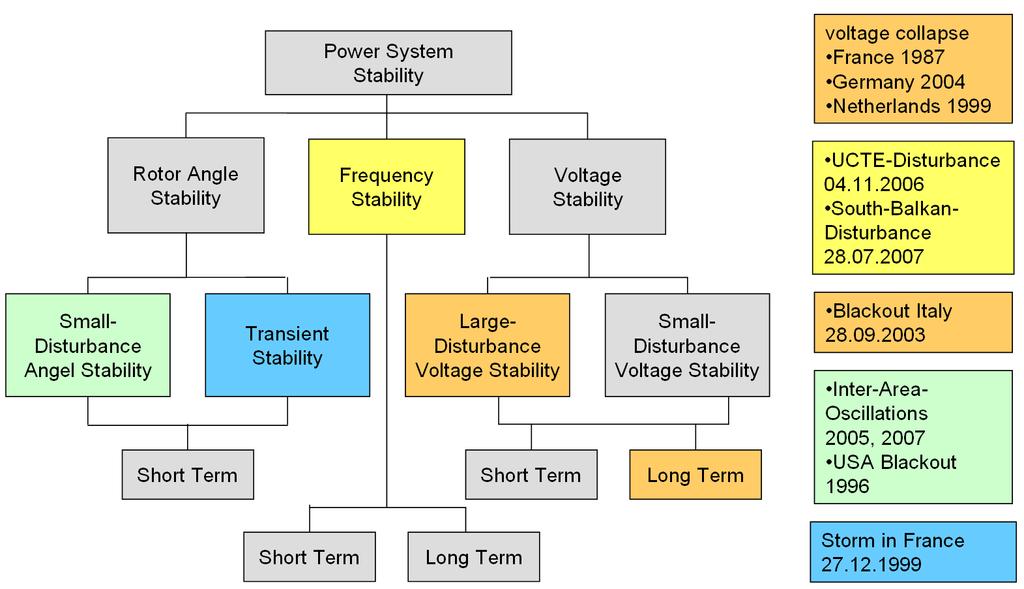

7 Stabilita ES Stabilita ES Úhlová stabilita Frekvenční stabilita Napěťová stabilita Stabilita malých kyvů Přechodná stabilita

8 Úhlová stabilita P M G P E U G a) jednopólové schéma X X [pj] 1 U S E (Xd+X/2)I 0.8 P E P M 0.6 X Xd E X I U S 0.4 d U S I b) náhradní schéma c) vektorový diagram d [rad] 3 d) výkonová charakteristika P E E * U X S sin( d )

9 Úhlová stabilita oslabení sítě P M G P E U G a) jednopólové schéma X X U S [pj] 1 [pj] 1 P E P E P M 0.6 P M d 0 1 d d 3[rad] d [rad] 3 b) stabilní přechod c) nestabilní přechod d 0 d

10 Úhlová stabilita - zkrat P M G U P G E a) zkrat X X U S P M G P E b) vypnutí zkratu X X [pj] P E0 P E1 - P EZ P M [pj] P E0 P E1 P EZ - P M d d [rad] 3 0 d d [rad] 3 c) stabilní přechod d) stabilní přechod s rychlým řízením ventilů

11 Distanční ochrana

12 Střed kývání 10 8 x a=0.9 E X E E S m=0.5 m 2 a= r m=1-10 a=1.1 m=0 Z U I X E 1 j a e jd jm; a E E S

13 Frekvenční stabilita P M P E G T dn J dt M df dt Mmech Mel ( P M P E )

14 Průběh frekvence po vzniku deficitu výkonu -K K=1/R Turbine 1+sT 2 1+sT 3 P E P M - + Inertia 1 f st A (1 KT2/T 2T 3 A ) f ΔP 1 e K 4KT /T 3 A (1 KT 2T 3 2 t /T A K (cost T ) 2 (1 KT 2 /T A ) A 2 sint) 4KT /T 3 A t [s] T 2 =1 s,t 3 =9 s, R=0.263 T A =11 s t [s] Výpadek bloku 6/2004 Výpadek bloku 10/2011 T 2 =3 s,t 3 =12 s, R=0.269 T A =12 s f [Hz] f [Hz]

15 Napěťová stabilita - zjednodušený pohled

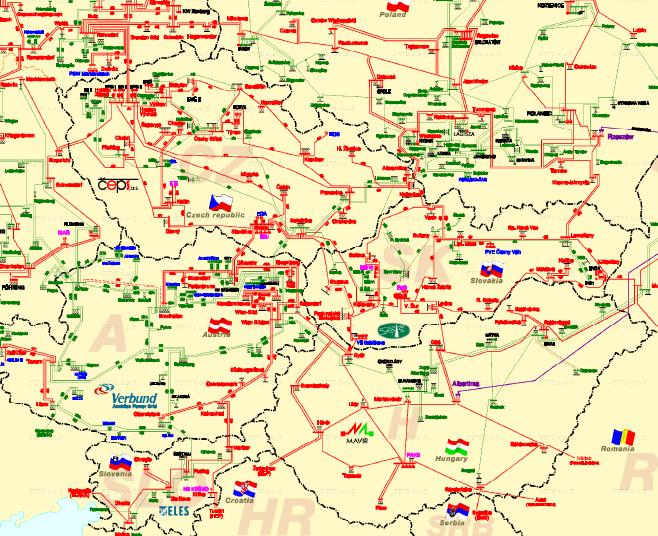

16 C E E

17 Napěťová stabilita reálné faktory zatížení asynchronní motory lavina napětí, činnost hladinových regulátorů napětí (HRT) činnost podpěťových ochran (na vlastní spotřebě) činnost omezovačů rotorového proudu v regulátorech buzení Charakteristiky asynchronního pohonu Q P Zátěž n

18 Stabilita ES příklady reálných poruch Zdroj: ENTSO-E Technical background and recommendations for defence plans in the Continetal Europe,

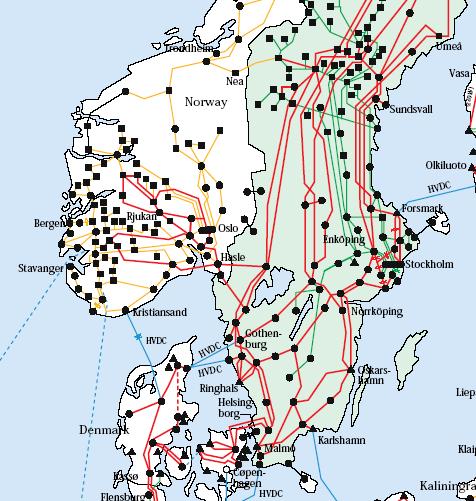

19 Blackout již. Švédsko a vých. Dánsko Zatížení Švédska bylokolem MW. První a druhý blok JE Barsebäck byl odstaven), takže spotřeba jižního Švédska byla hrazena jen místními malými zdroji a dovozem 1883 MW ze severu Švédska a 406 MW z ostrova Zealand. Dvě vedení 400 kv byla v oblasti odstavena pro údržbu a rovněž stejnosměrné spojky do Polska a Německa byly mimo provoz. -12:30 blok č. 3 JE Oskarshamn snižuje výkon z 1175 MW na 800 MW vlivem problémů s ventily v obvodech napájecí vody. Problémy se nepodařilo odstranit a reaktor byl odstaven, což znamenalo výpadek téměř 1200 MW. Výpadek byl zvládnut činností automatické regulace frekvence na vodních elektrárnách propojené soustavy NORDEL. Rovněž napětí nevybočilo z dovolených mezí. -12:35 dvoufázový přípojnicový zkrat v rozvodně Horred na západním pobřeží. Zdroj: The black-out in southern Sweden and eastern Denmark, 23 September, 2003

20 /kv f/mhz Iniciační porucha důsledky Overheating R Nearest phase in adjacent busbar B R Disrupture T R Busbar A, 3 phases (R,S,T) S T Přípojnicový zkrat způsobila porucha odpojovače a rozdílová ochrana přípojnic vypnula všechna vedení připojená na postižené sekce včetně dvou bloků 900 MW JE Ringhals. To způsobilo kyvy výkonu a pokles frekvence na 49 Hz, takže začalo působit podfrekvenční odlehčování zátěže. Síť byla přetížena a z nedostatku jalového výkonu klesalo napětí. 12:36:30 systém se stabilizoval a kyvy výkonu zanikly. Nicméně zatížení oblasti se začalo zvyšovat vlivem přepínání odboček na distribučních transformátorech, které se snažily zvýšit napětí v distribuční soustavě. To ovšem způsobilo pokles napětí 400 kv a napěťový kolaps celé jihozápadní části Švédska včetně hlavního města Stokholmu. t/s Vlivem poklesu napětí zapůsobily distanční ochrany v postižené oblasti a vypnuly přenosová vedení. Tím došlo k vytvoření samostatného ostrova jižního Švédska a východního Dánska. Tento ostrov byl deficitní (s nedostatkem činného i jalového výkonu) a frekvence i napětí t/s klesaly, až dosáhly mezí pro vypínání zdrojů a v ostrově došlo k blackoutu

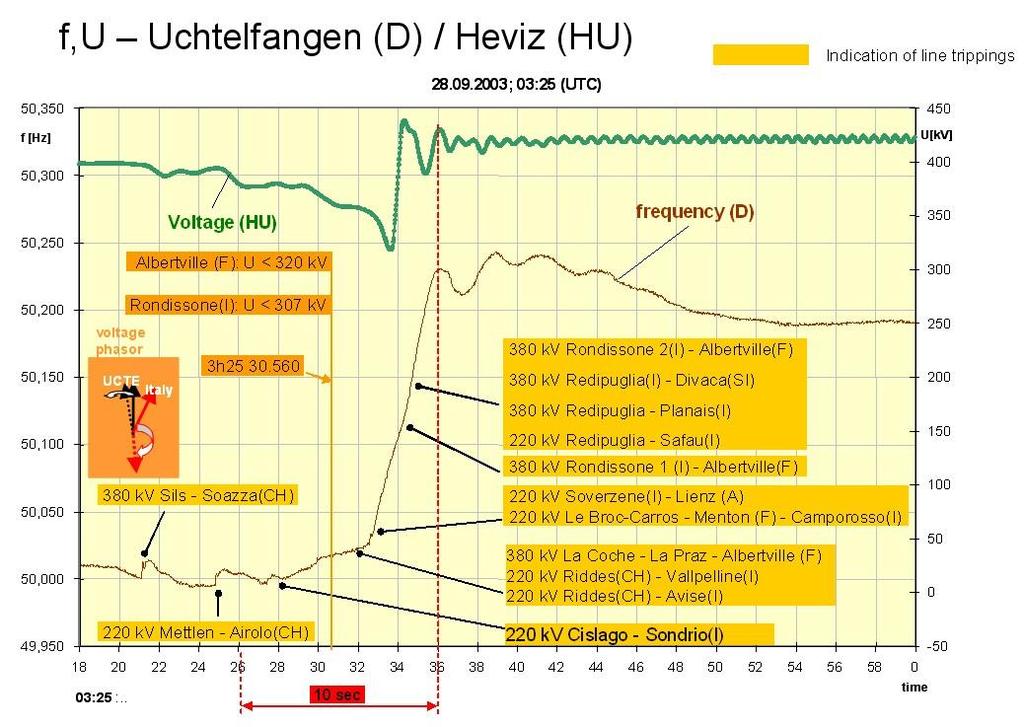

21 Blackout Itálie From Swiss SWITZERLAND statement to UCTE Mettlen 1 2 Sils FRANCE Albertville Riddes Moerel 3.1 Avise Valpelline Airolo Pallanzeno Lavorgo Soazza Robbia Ponte Gorduno Mese Sondrio Musignano *Bulciago 3 AUSTRIA Lienz 4 Soverzene Redipuglia Planais 8 Padriciano Divaca SLOVENIA Villarodin 7 Rondissone Venaus Camporosso Le Broc-Carros Separation from European grid

22 Blackout Itálie

23 Blackout Itálie frekvenční kolaps

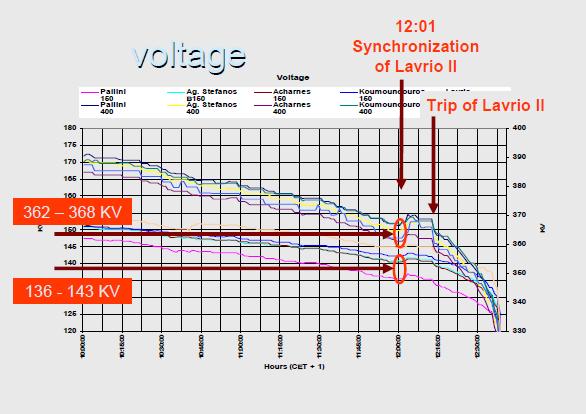

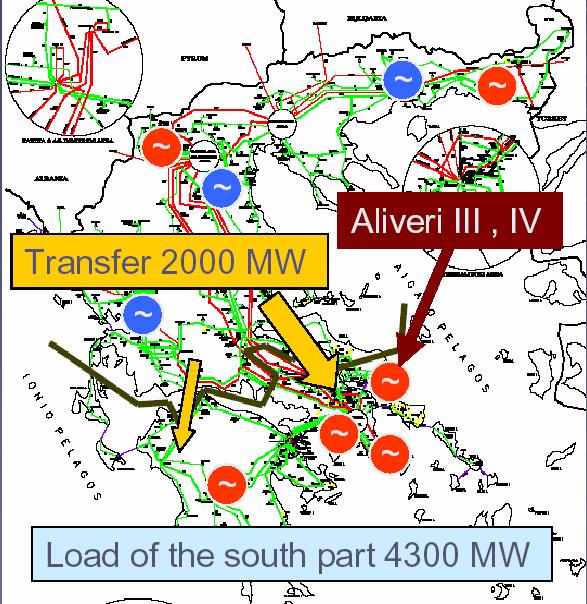

24 Blackout jižního Řecka (poloostrov Pelopones+Attika vč. Atén) V ten den byly odstaveny pro poruchy a opravy 4 vedení 150 kv (nebyla opravena včas pro nedostatek personálu) To způsobilo velké zatížení tří autotransformátorů a pokles napětí v oblasti Atén. V 7:08 vypadl blok 300 MW v elektrárně Lavrio v oblasti Atén pro poruchu ve vlastní spotřebě. Porucha byla opravena, ale problémy s najížděním bloku způsobily, že blok byl synchronizován a připojen v síti až v 12:01. Do té doby narůstalo zatížení sítě a napětí klesalo až na 90 % jmenovité hodnoty. Kolem poledne činil tranzit ze severu na jih 2000 MW Aliveri Peloponés Lavrio. Během zatěžování bloku Lavrio na technické minimum došlo k dalšímu výpadku způsobeném vysokou hladinou vody v bubnovém kotli. Po výpadku chyběl jalový výkon pro udržení napětí. Ve snaze umožnit dodávku jalového výkonu snižovaly elektrárny v postižené oblasti činný výkon. Tím ovšem narůstal import činného výkonu z 2000 na 2400 MW a pokles napětí se ještě zvýšil.

25 Průběh poruch důsledky -12:25 dispečink provozovatele přenosové soustavy požadoval odlehčení zatížení o 100 MW. V 12:30 bylo vypnuto ručně 80 MW. To však nestačilo k zastavení poklesu napětí a v 12:35 byl požadavek zvýšen o dalších 200 MW. Zatížení soustavy však naopak rostlo a odlehčení se nestačilo provést, protože komunikace mezi provozovatelem přenosové soustavy a provozovateli distribuční soustavy pomocí telefonu a ruční vypínání zatížení bylo pomalé na to, aby stačilo zastavit napěťový kolaps. -12:37 vypadl působením ochran z nezjištěných příčin blok č. 3 v elektrárně Aliveri ve středním Řecku. Další blok č. 4 byl v 12:38 vypnut ručně. Během napěťového kolapsu byla soustava rozdělena ochranami vedení 400 kv mezi severem a jihem, tím se jižní část dostala do ostrovního provozu. Generátory ve vzniklém ostrově byly vypnuty a došlo k blackoutu U 1 U C d U 2 Napěťový kolaps + Ztráta uhlové stability U 1 X 1 P X 2 U 2 U C

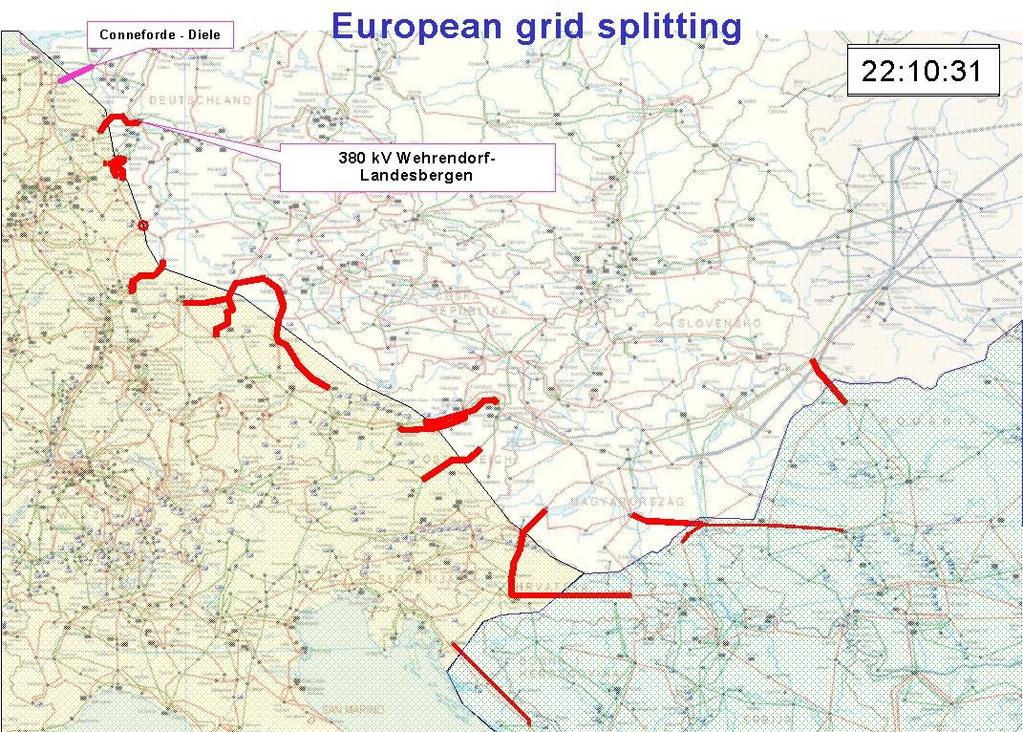

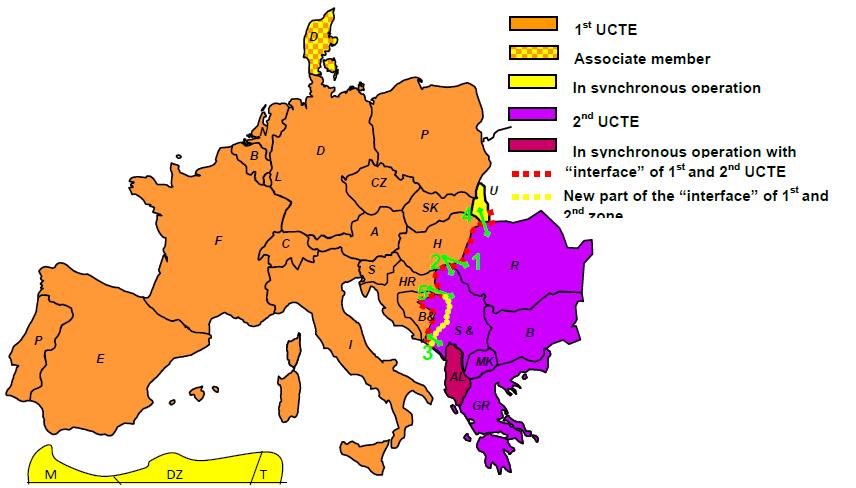

26 Rozpad propojení UCTE Area1 Western : under-frequenc frequency Area North Eastern 2 : over -frequency Area 3 under -frequency South Eastern : under frequency Total load shed :~ MW Total tripped generation in Western area :~ MW (6%) Hz MW High frequency High flows Risks of further outages 50,60 Hz North South West 49 22:10:20 22:10:30 22:10:40 22:10:50 22:11:00 49,7 Hz

27 :10:06 :10:07 :10:08 :10:09 :10:10 :10:11 :10:12 :10:13 :10:14 :10:15 :10:16 :10:17 :10:18 :10:19 :10:20 :10:21 :10:22 :10:23 :10:24 :10:25 :10:26 :10:27 :10:28 :10:29 :10: Rozpad kv 400 Switzerland kv 250 Greece propojení 350 Austria UCTE Croatia Croatia :10:10 22:10:12 22:10:14 22:10:16 22:10:18 22:10:20 22:10:22 22:10:24 22:10:26 22:10:28 22:10: voltage Bassecourt voltage Ag. Stefanos voltage Tumbri voltage Zerjavinec voltage Ternitz -sec. axis splitting : 22:10:28,700 West and North East 22:10:28,900 West and South East 50.1 Landesbergen-Wehrendorf tripping 22:10:13 50 Landesbergen closing busbar 22:10: Zone WEST Zone South East Zone North East 49.8

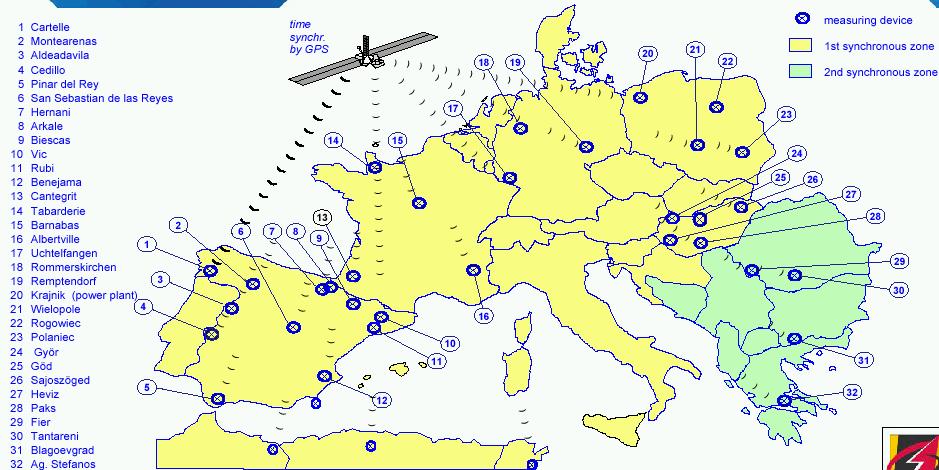

28 WAMS

29 50,9 Sat, ; 22:09:44 f [Hz] 50,7 50,5 Röhrsdorf (D) Hagenwerder (D) Heviz (H) 50,3 50,1 49,9 49,7 49,5 49,3 49,1 Ag. Stefanos (GR) Urberach (D) Rommerskirchen (D) Bimolten (D) Měření WAMS 48,9 22:10:10 22:10:15 22:10:20 22:10:25 22:10:30 22:10:35 22:10:40 22:10:45 22:10:50

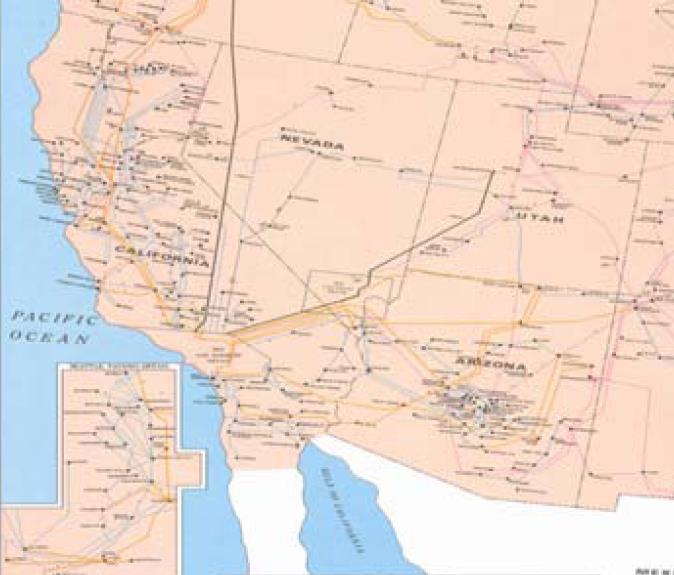

30 Blackout USA (Ar, Ca)+Mexiko Porucha na jihozápadním pobřeží USA vedla během 11 minut ke kaskádovitým výpadkům končícím rozsáhlým blackoutem na území Arizony, Jižní Kalifornie a poloostrova Baja Kalifornia (Mex.) Iniciační poruchou byl výpadek vedení 500 kv Vedení je součást hlavního přenosového koridoru, zásobujícího oblast San Diega elektřinou z elektráren v Arizoně a jeho výpadek způsobil přetěžování jiných vedení a napěťové problémy - to bylo příčinou následných výpadků vedení, transformátorů a generátorů, což vedlo k frekvenčního odlehčování zátěže, kolapsu sítě a blackoutu Rozbor poruchy ukázal, že soustava nebyla provozována bezpečně, tedy s dodržováním kritéria N-1. Provozovatelé sítí neměli adekvátní prostředky pro řízení v reálném čase Stavová estimace a kontingenční analýza pracovala s nedokonalými modely, které nezahrnovaly vliv sousedních sítí Nastavení ochran traf proti přetížení bylo příliš rychlé (40 s), než aby dovolilo dispečerům nějaká nápravná opatření Zdroj: Arizona-Southern California Outages on September 8, 2011, FERC/NAERC report, April 201

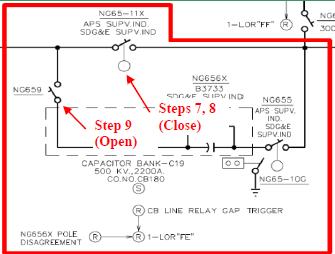

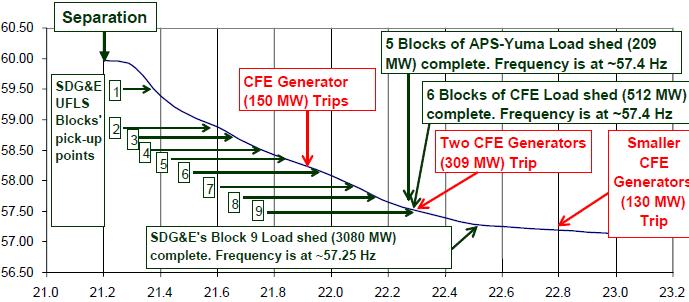

31 Iniciační porucha důsledky V 13:57:46 byly kondenzátorové baterie zařazené v sérii s vedením 500 kv automaticky bypasovány působením ochran proti nesymetrickému zatížení Sériová kompenzace indukčnosti dlouhých vedení se používá pro zvýšení přenosové schopnosti dlouhých vedení Provozovatel sítě APS vyslal do rozvodny technika, aby baterie odpojil od napětí. Technik měl s postupem odpojování zkušenosti a rovněž APS měl zpracován písemný šestnáctibodový postup, který společně prováděl a kontroloval s dispečerem (dispečer četl se seznamu krok za krokem a technik je pro kontrolu opakoval) Každý krok postupu byl písemně zaznamenán spolu s časem provedení. Technik provedl správně krok 6, kdy potvrdil stav vypínače kondenzátorů jako zapnutý. Mezitím si domlouval pomoc od obsluhy rozvodny pro uzemnění a následně zapsal čas kroku 6 omylem do řádku pro krok 8. Po ukončení konverzace technik pokračoval krokem 9, čímž vynechal zapnutí vypínače vedení, který provede bypass kondenzátorů. V kroku 9 rozpojoval ručně odpojovače obvodu - vznikl oblouk mezi kontakty odpojovače a následný přeskok oblouku mezi fázemi. Obloukový mezifázový zkrat vypnuly distanční ochrany Zdroj: Arizona-Southern California Outages on September 8, 2011, FERC/NAERC report, April 201

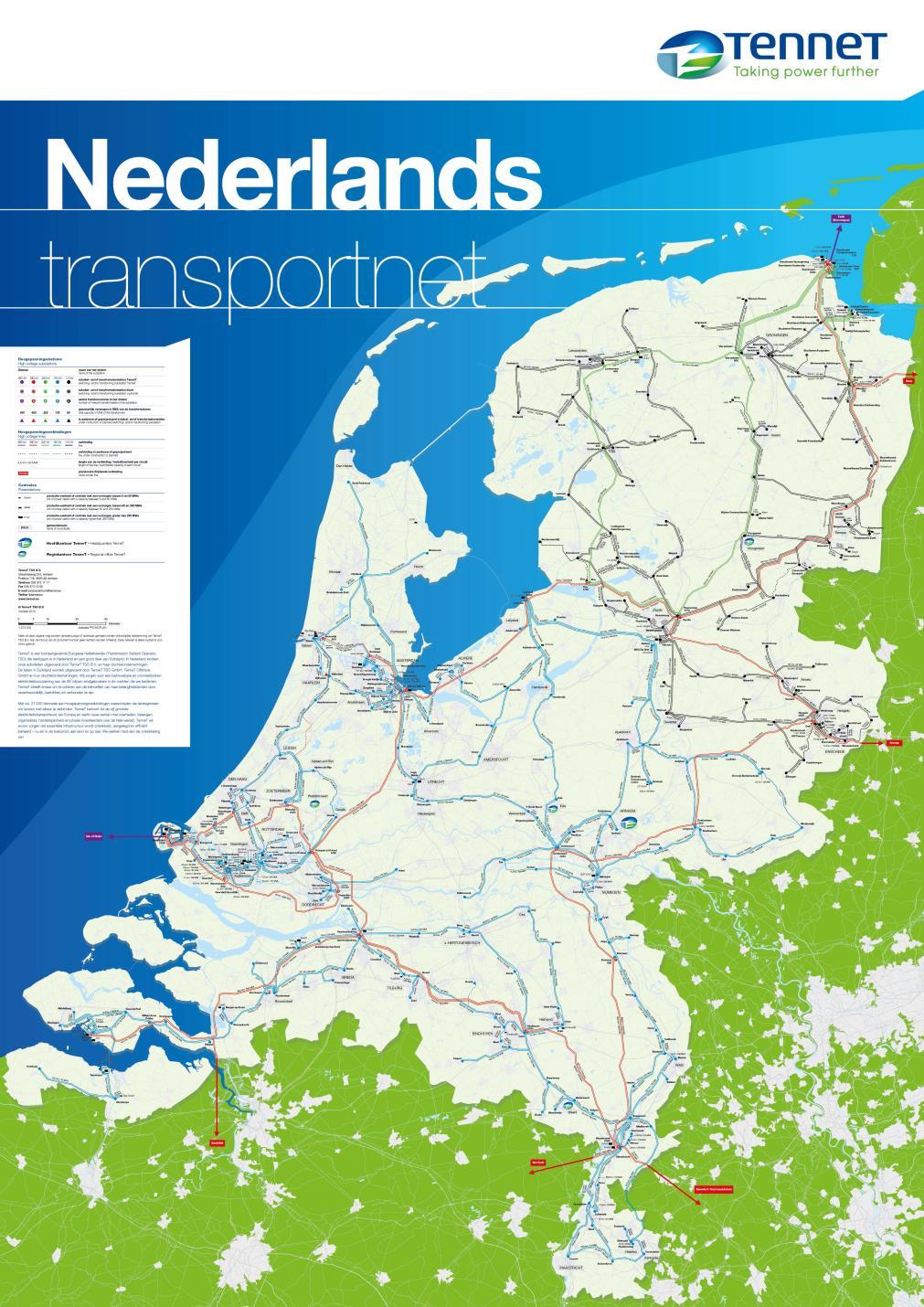

32 Blackout části Holandska Výpadek 380 kv rozvodny Diemen způsobil ztrátu napájení 19 rozvoden 150 kv, což vedlo k blackoutu: částí Amsterodamu letiště Shiphol dvou provincií VtE neumějí ostrovní provoz Anna Paulowna Westwoud Lelystad380 Oterleek Wijdewormer Boekelermeer Zuid Beverwijk Oostzaan Watergraafsmeer Diemen380 Zuidelijk Flevoland Waarderpolder Bijlmer noord Vijfhuizen Haarlemmermeer Venserweg Nieuwemeer Zorgvlied Bijlmer Zuid Amstelveen Krimpen380 Sassenheim

33 Iniciační porucha důsledky Busbar B L1 L2 L3 Busbar A L1 L2 L3 Breaker Line Disconnector Busbar Coupler Zdroj: prezentace Tennet, ENTSO-E Academy Workshop on Lessons Learnt, Při převádění vedení z přípojnice A na B se nesepnula jedna fáze (spálený motor pohonu) odpojovače. Přesto obsluha vypíná druhý odpojovač. Důsledkem je zřejmě vznik zkratu na obou přípojnicích a následný vypnutí celé rozvodny ochranami.

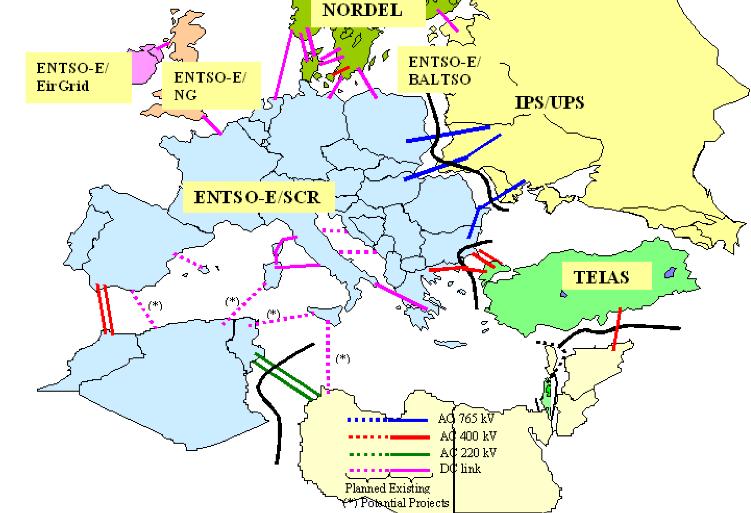

34 4 vedení v koridoru Východ-západ vypnuty pro údržbu nebo rekonstrukci Všechny sériové kompenzace vypnuty Výroba na východě ve VE způsobuje velké toky ve směry východ západ TEIAS ale nepozoruje porušení kritéria N-1 Blackout v Turecku Stav před poruchou MW

35 Blackout v Turecku Stav po poruše Iniciační porucha vypnutí vedení Osmanca Kursunlu distanční ochranou v 5. zóně (bez poruchy a nepřetíženo) Účel 5.zóny bylo chránit odpojovač v rozvodně. Po vypnutí došlo ke ztrátě uhlové stability mezi východní a západní částí Turecka. Ztráta stability byla detekována distančními ochranami na vedeních v profilu a a všechna vedení- byla vypnuta Turecká PS se rozdělila na západní a východní (deficitní a přebytkovou) část. Západní část ztratila synchronismus se synchronní zónou a hraniční vedení do Bulharska a Řecka byla vypnuta V západním ostrovu působilo frekvenční odlehčování, bylo vypnuto 4800 MW.

36 f [Hz] 09:36:06 Blackout v Turecku :36:07 09:36:08 09:36:09 09:36:10 09:36:11 09:36:12 09:36:13 09:36:14 09:36:15 09:36:16 09:36:17 09:36:18 09:36:19 09:36:20 09:36:21 09:36:22 09:36:23 09:36: :36:10:98 Atatürk-Yesilhisar North _ :36:11:02 Seydisehir-Adana 4. 09:36:11:14 Sincan-Elbistan B 5. 09:36:11:20 Sincan-Elbistan A 6. 09:36:11:24 Atatürk-Yesilhisar South 7. 09:36:11:25 Temeli-Yesilhisar North 8. 09:36:11:32 Temeli-Yesilhisar South :36:09:42 Kursunlu-Osmanca :36:12:44 Babaeski-Nea Santa 9. 09:36:12:44 Maritsa-Hamitabat :36:12:53 Maritsa-Hamitabat Freq. Ag. Stefanos Freq. Mettlen Freq. Bassecourt Freq. Brindisi Freq.Robbia Freq. Soazza Freq. Lavorgo Freq. Divaca Freq. Ernestinovo Freq. Ataturk Freq. Hamitabat Freq. Temelli Freq. Thessaloniki Freq. Recarei Freq. Dogu Bayazit Batergan

37 f [Hz] Blackout v Turecku :36:08 09:36:09 09:36:10 09:36:11 09:36:12 09:36:13 09:36:14 09:36:15 09:36:16 Po působení frekvenčního odlehčování frekvence v západním ostrově dále klesala (řada generátoru se vypnula dříve než to dovoluje frekvenční plán při 47.5 Hz) a ostrov skončil v blackoutu. Frekvence východního ostrova s přebytkem 4700 MW rostla k 52.3 Hz, ale pak klesala a tento ostrov rovněž skončil blackoutem. Obnova napájení začal neprodleně a napájení Evropské části vedením z Bulharska bylo obnoveno za hodinu a půl. 95 % zátěže bylo obnoveno do devíti hodin. 09:36:17 09:36:18 09:36:19 09:36:20 09:36:21 09:36:22 09:36:23 09:36:24 Laufenburg :09:51 Name : Walter Sattinger Phone : Mail : walter.sattinger@swissgrid.ch _ Freq. Ag. Stefanos Freq. Mettlen Freq. Bassecourt Freq. Brindisi Freq. Wien Freq.Robbia Freq. Soazza Freq. Lavorgo Freq. Divaca Freq. Ernestinovo Freq. Kassoe Freq. Ataturk Freq. Hamitabat Freq. Temelli Freq. Thessaloniki Freq. Recarei Freq. Dogu Bayazit Batergan

38 50 MW Porucha v Turecku MW f 50.1 [Hz] Denmark Switzerland 50 CZ Slovenia 49.9 Greece :29:17 21:29:22 21:29:26 21:29:30 21:29:35 21:29:39 Continental Europe f 50.2 [Hz] Turkey :30:00 22:30:20 22:30:40 22:31:00 22:31:20

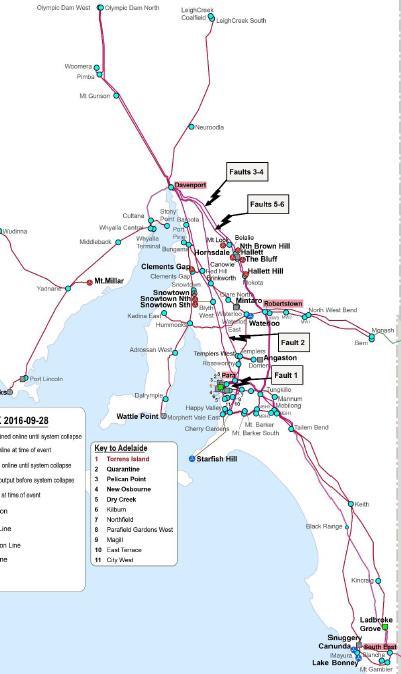

39 Blackout jižní Austrálie (JA) Před poruchou oblast JA při zatížení 1895 MW dovážela 612 MW dvojitým vedením 275 kv Heywood-South East 883 MW zatížení JA pokrývaly větrné elektrárny (VtE) Extrémní počasí (silný vítr, kroupy a bouřky) způsobily výpadky tří vedení (dvoufázové a jednofázové zkraty s neúspěšným OZ) Zkraty na vedení způsobily výpadek výroby z VtE 445 MW. Vysoký přenos výkonu koridorem Heyvood aktivoval ochranu na ztrátu synchronismu, která vedení vypnula. Deficit výkonu kolem 900 MW rychlý pokles frekvence. Přestože působilo frekvenční odlehčování následoval rychle blackout.. Zdroj: Black system event in South Australia on 28 September 2016, AEMO report

40 Blackout Dánsko Švédsko Itálie Řecko Rozpad UCTE USA a Mexiko Holandsko Turecko Jižní Austrálie Iniciační porucha Blackouty shrnutí Příčina Následek Pozn. Výpadek rozvodny Technická závada Ztráta uhlové stability Kaskáda výpadků vedení Ztráta frekvenční stability Výpadek vedení Vysoké přetoky Ztráta uhlové stability Kaskáda výpadků vedení Ztráta frekvenční stability Výpadek bloku Technická závada Ztráta uhlové stability Kaskáda výpadků vedení Ztráta frekvenční stability Rozpojení spínače přípojnic Vypínání odpojovačem Výpadek vedení Vypínání odpojovačem Neproveden kontrolní výpočet důsledků Chyba obsluhy Technická závada + chyba obsluhy Ztráta uhlové stability Kaskáda výpadků vedení Rozdělení synchron. propojení Ztráta uhlové stability Kaskáda výpadků vedení Ztráta frekvenční stability Výpadek rozvodny Ztráta frekvenční stability Výpadek vedení Vysoké přetoky Ztráta uhlové stability Kaskáda výpadků vedení Ztráta frekvenční stability Výpadky vedení Výpadky VtE při zkratech Ztráta uhlové stability Ztráta frekvenční stability Částečný BO Úplný BO Částečný BO Působení frekvenčního odlehčování Částečný BO Částečný BO Úplný BO Úplný BO

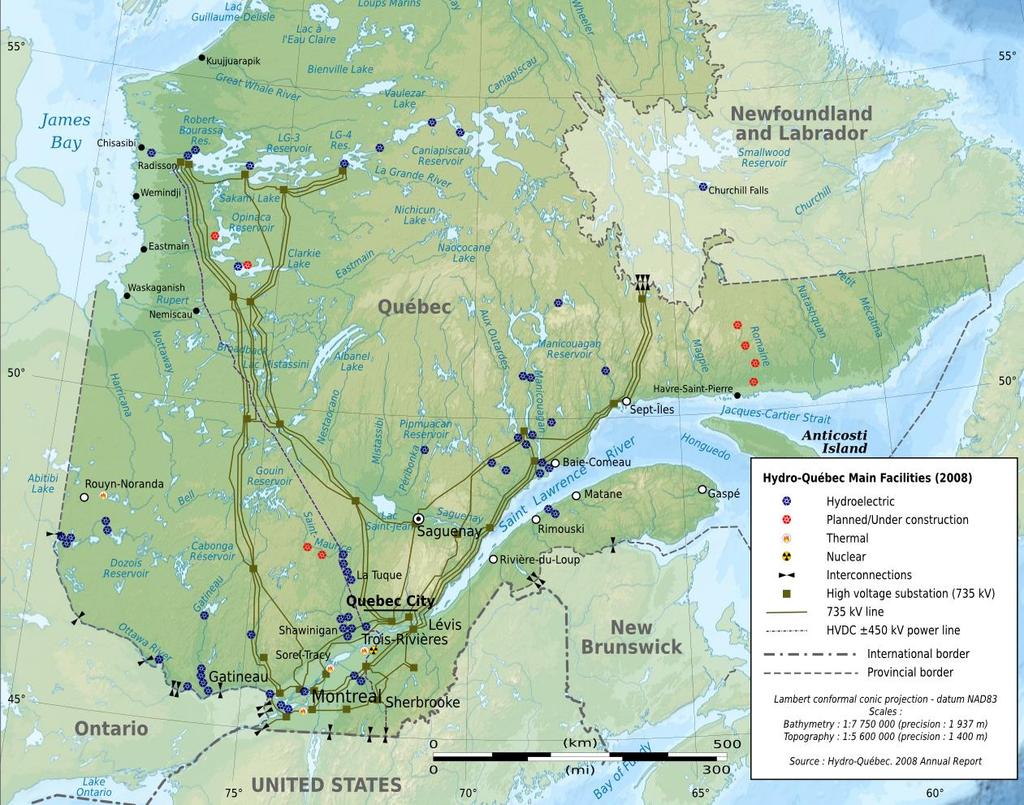

41 Geomagnetické bouře z r Kanada V 2: došlo po silné geomagnetické bouři k poruchovému vypnutí sedmi statických kompenzátorů (kondenzátorových baterií a tzv. SVC Static VAR Compensators používaných pro regulaci napětí sítě) v síti Hydro-Quebec vlivem vyšších harmonických Vyšší sudé harmonické vznikly přesycením magnetizačního obvodu transformátorů způsobené indukovanými geomagnetickými proudu. Pro proudy vyšších harmonických mají kondenzátorové baterie (připojené mezi fáze a zem) nízkou impedanci a snadno se mohou přetížit jsou vypnuty nadproudovými ochranami Výpadek těchto kompenzačních prostředků způsobil pokles napětí a zřejmě nestabilitu sítě vedoucí k výpadku vedení 735 kv k La Grande (10 GW VE) Výpadek vedení způsobil automatické vypnutí dvou bloků VE Le Grande 4 Následně došlo k výpadku všech vedení koridoru Le Grande Deficit 9400 MW způsobil pokles frekvence a frekvenční odlehčování Další výpadky vedení a výkonu z Churchill Falls vedly ke kolapsu sítě a blackoutu Zdroj:

42 10280MW

43 Geomagnetické bouře z r USA byla na bloku 1 (z r.1977) v JE Salem prováděna kontrola oleje v blokovém transformátoru, která ukázala vysoký obsah hořlavých plynů Dva bloky elektrárny Salem spolu s další JE Hope Creek (sumární výkon 3450 MW) stojí na umělém ostrově v zátoce Delaware na vých. pobřeží USA (stát New Jersey) Ostrov je postavený v bažinách na ocelových pilířích, připojených na elektrárenskou zemnící síť. Pobřežní elektrárna je vyvedena do 500 kv sítě a tvoří tak ideální bránu pro vstup geomagneticky indukovaných proudů z Atlantiku do přenosové soustavy (přes uzemněné primární vinutí blokových transformátorů, které se skládají z tří jednofázových jednotek) To je umocněno ještě vysokým odporem skalnaté půdy v sousední Pensylvánii Inspekce blokových transformátorů potvrdila tepelná poškození vinutí a izolace. Příčina byla shledána v přesycování transformátoru stejnosměrným geomagneticky indukovaným proudem Přesycení zvětšuje ztráty vířivými proudy a zahřívání konstrukce. Zdroj:

44 Rizikové faktory geomagnetických bouří 1. dlouhá vedení o napětí 500 a 735 kv, 2. nízká vodivost půdy (skalnaté horniny sopečného původu) 3. blízkost moře 4. jednofázové plášťové transformátory, 5. instalace kondenzátorových baterií a SVC.

45 Závěry Přes plánování a dodržování standardů bezpečnosti provozu (kritérium N-1) může dojít k systémové poruše spojené se ztrátou stability, napěťovým a frekvenčním kolapsem Je nutné mít vypracované Plány obrany proti šíření poruch: nastavení distančních ochran rychlé budící soupravy blokování HRT při podpětí frekvenční odlehčování zátěže přepínání regulací turbíny. rezervní činné výkony Zdroj: Defence plans and restoration, Final itesla Workshop Network Security Assessment , ( Vyšetřování poruch zjednodušují systémy WAMS Analýzu rovněž usnadňují síťové simulátory
