1 PRAVIDLA PROVOZOVÁNÍ LOKÁLNÍ DISTRIBUČNÍ SOUSTAVY MOTORPAL,a.s. licence na distribuci elektřiny č Příloha 1 Dotazníky pro registrované údaje

2 2 Obsah Dotazník 1a Údaje o všech výrobnách - po jednotlivých generátorech... 3 Dotazník 1b Údaje o výrobnách s výkonem 1 a vyšším -... po jednotlivých generátorech... 4 Dotazník 1c Údaje o výrobnách s výkonem 1 a vyšším -... po jednotlivých generátorech...5 Dotazník 2 Předpovìdi poptávky a výroby...6 Dotazník 3a Dlouhodobá příprava provozu na 2-5 let...9 Dotazník 3b Roční příprava provozu...11 Dotazník 3c Krátkodobá příprava provozu...13 Dotazník 3d Dlouhodobá a roční příprava provozu - ostatní... uživatelé...15 Dotazník 4 Technické údaje o soustavě...16 Dotazník 5 Charakteristiky zatížení...18

3 3 Dotazník 1a Výrobna. Generátor... ÚDAJE O VÝROBNÁCH PRO VŠECHNY VÝROBNY PO JEDNOTLIVÝCH GENERÁTORECH Popis údaje Jednotky Kategorie dat Typ generátoru Text Typ hnacího stroje Text Zdánlivý jmenovitý výkon KVA Činný jmenovitý výkon KW Sdružené napětí statoru KV Maximální dodávaný činný výkon KW Jmenovitý jalový výkon KVAr Předpokládaný provozní režim Text Příspěvek ke zkratovému výkonu MVA Způsob řízení napětí Text Blokový transformátor (pokud je) KVA převod vč. odboček Vlastní spotřeba při jmenovitém výkonu KVA

4 4 Dotazník 1b Výrobna. Generátor... ÚDAJE O VÝROBNÁCH PRO VŠECHNY VÝROBNY S VÝKONEM 1 A VYŠŠÍM PO JEDNOTLIVÝCH GENERÁTORECH Popis údaje Jednotky Kategorie dat Dosažitelný činný výkon pro jednotlivé generátory a výrobnu Činný výkon při minimální výrobě pro jednotlivé generátory a výrobnu Vlastní spotřeba pro jednotlivé generátory a výrobnu při dosažitelném výkonu Vlastní spotřeba pro jednotlivé generátory a výrobnu při minimální výrobě Údaje k jednotlivým generátorům Jméno (označení) generátoru. MVAr MVAr Jmenovitý zdánlivý výkon MVA PQ diagram při stanovených podmínkách text/obrázek Konstanta setrvačnosti s/mva Odpor fáze statoru při provozní teplotě % Podélná sycená reaktance Příčná sycená reaktance Časové konstanty přechodná % rázová % synchronní % přechodná % rázová % synchronní % rázová v podélné ose s přechodná v podélné ose s rázová v příčné ose s

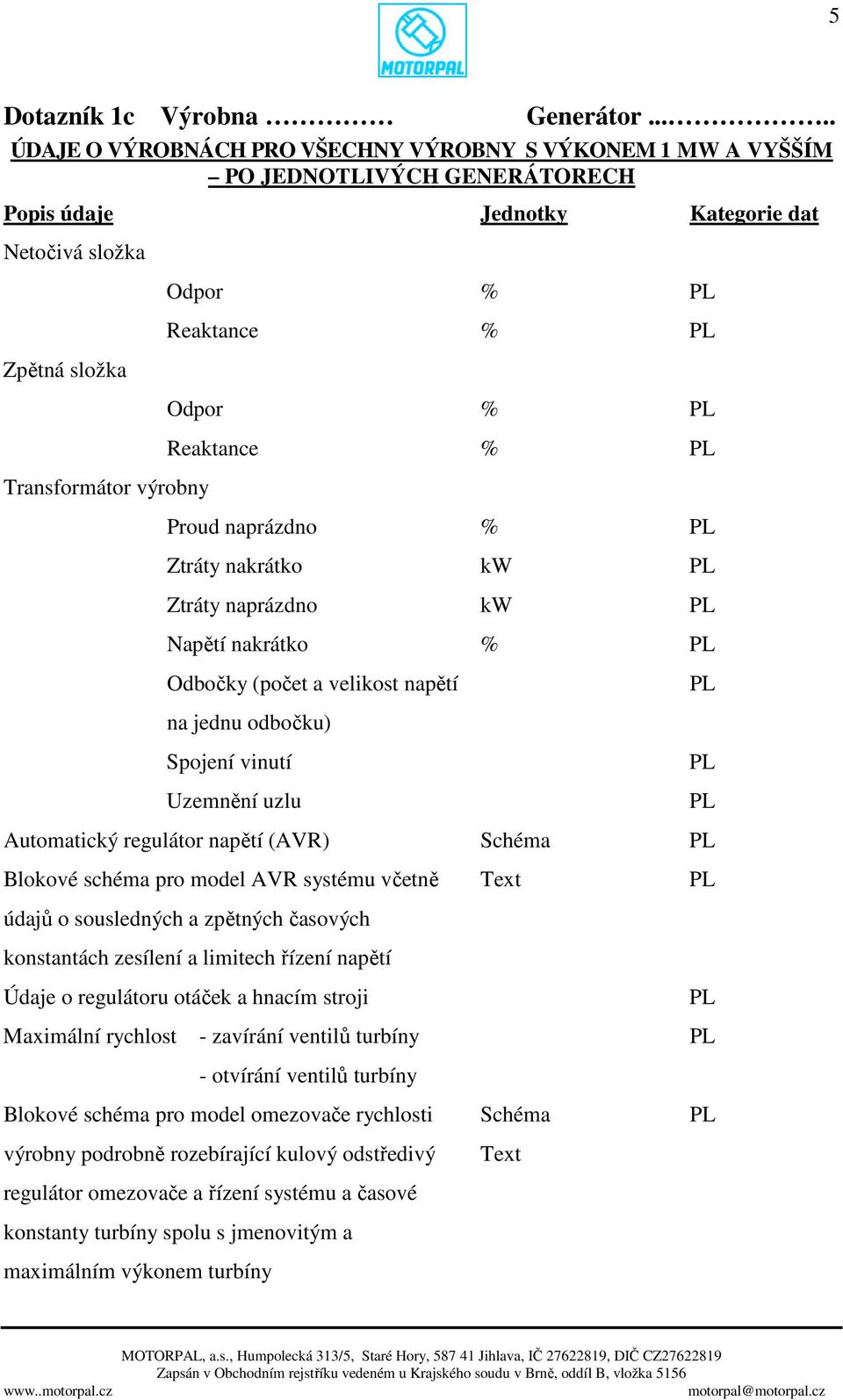

5 5 Dotazník 1c Výrobna Generátor..... ÚDAJE O VÝROBNÁCH PRO VŠECHNY VÝROBNY S VÝKONEM 1 A VYŠŠÍM PO JEDNOTLIVÝCH GENERÁTORECH Popis údaje Jednotky Kategorie dat Netočivá složka Zpětná složka Transformátor výrobny Odpor % Reaktance % Odpor % Reaktance % Proud naprázdno % Ztráty nakrátko kw Ztráty naprázdno kw Napětí nakrátko % Odbočky (počet a velikost napětí na jednu odbočku) Spojení vinutí Uzemnění uzlu Automatický regulátor napětí (AVR) Schéma Blokové schéma pro model AVR systému včetně údajů o sousledných a zpětných časových konstantách zesílení a limitech řízení napětí Údaje o regulátoru otáček a hnacím stroji Maximální rychlost - zavírání ventilů turbíny - otvírání ventilů turbíny Blokové schéma pro model omezovače rychlosti výrobny podrobně rozebírající kulový odstředivý regulátor omezovače a řízení systému a časové konstanty turbíny spolu s jmenovitým a maximálním výkonem turbíny Text Schéma Text

6 6 Dotazník 2 Uživatel.. PŘEDPOVĚDI POPTÁVKY A VÝROBY Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat 1. Čtvrthodinový činný výkon a /- 2 5 let Týden 19 PR účiník při průměrných klimatických podmínkách pro určený čas roční špičkové čtvrthodiny v příslušných odběrných místech a v určený čas roční špičkové čtvrthodiny poptávky PS 2. Čtvrthodinový činný výkon a /- 2 5 let Týden 19 PR účiník při průměrných klimatických podmínkách v určené čtvrthodině minimální roční poptávky PS 3. Roční odhad požadované el. práce za průměrných klimatických podmínek, určený podle následujících kategorií průmysl, energetika, stavebnictví, zemědělství, doprava, služby, obyvatelstvo a ostatní. Dále se požaduje předpověď požadované el. práce pro domácnosti a obchodní sféru mimo sazbu platnou ve špičce h 2 5 let Týden 19 PR

7 7 4. Čtvrthodinový výkon výrobny v určenou čtvrthodinu roční špičky poptávky PS 5. Dotazníky o provozu výroben, jejichž výkon je v každé hodině vyšší než 1, příp. vyšší než hodnota stanovená DS 6. Shora uvedená položka 5 aktualizovaná 7. Podrobnosti k rozdílům vyšším než 1, příp. vyšším než hodnota stanovená DS proti provozním dotazníkům výroben podle bodu 5, pro každou hodinu 8. Podrobné údaje od malých výrobců elektřiny ke všem rozdílům proti výkonu a době jejich navrhovaného využití (shrnutí za každou hodinu ) 9. Podrobné údaje od každého uživatele připojeného k LDS o všech změnách celkového odběru v okamžiku překročení poptávky o více než 1, příp. vyšším než hodnota stanovená DS 2 5 let Týden 19 PR 1 2 měsíce 5. den PR dopředu předch. Čas měsíce 1 2 týdny každé úterý PR dopředu do 8 hodin předch.týdne 1 3 dny 8 hodin PR dopředu předch. dne Čas 1 3 dny 8 hodin PR dopředu předch. dne Čas 1 3 dny 8 hodin PR dopředu předch. dne Čas

8 8 10. Podrobné údaje Předchozí den 3 hodiny PR k hodinovému činnému výkonu MVAr násled. dne a jalovému výkonu dodanému do LDS výrobnou, která nepodléhá plánování a odesílání během předchozího dne, pro každou hodinu

9 9 Dotazník 3a Výrobna DLOUHODOBÁ PŘÍPRAVA PROVOZU ÁNOVÁNÍ ODSTÁVEK ROK 2 5 VÝROBNY S VÝKONEM 1 A VYŠŠÍM A MALÉ VÝROBNY PŘIPOJENÉ K LDS DLE URČENÍ DS Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat 1. Číslo a jmenovitý výkon Rok 2 5 Týden 1 PR bloku výrobny. Preferovaný termín odstavení, nejbližší termín zahájení provozu, nejpozdější termín ukončení provozu 2. DS oznámí výrobně: Rok 2 5 Týden 11 PR a) podrobnosti k výrobně, kterou mohou odstavit z provozu b) požadavky na disponibilní výkon 3. Výrobna poskytne DS: a) Aktualizaci předběžného Rok 2 5 Týden 24 PR plánu odstavení výrobny z provozu b) Registrovaný výkon Rok 2 5 Týden 24 PR c) Předpovědi týdenního disponibilního výkonu Rok 2 5 Týden 24 PR

10 10 4. DS po projednání s výrobcem elektřiny vyrozumí výrobce o změnách předběžného plánu odstávek výrobny z provozu, tyto změny zdůvodní. 5. DS po projednání s výrobcem elektřiny vyrozumí výrobce o změnách předběžného plánu odstávek výrobny z provozu, tyto změny zdůvodní (přitom se budou brát v úvahu odstávky uživatele předané v týdnu 27) 6. DS po projednání s uživateli odsouhlasí odstávky uživatelů z provozu Rok 2 5 Týden 27 PR Rok 2 5 Týden 41 PR Rok 2 5 Týden 42 PR

11 11 Dotazník 3b Výrobna.. ROČNÍ PŘÍPRAVA PROVOZU ÁNOVÁNÍ ODSTÁVEK ROK 1 VÝROBNY S VÝKONEM 1 A VYŠŠÍM A MALÉ VÝROBNY PŘIPOJENÉ K LDS DLE URČENÍ DS Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat 1. Číslo a jmenovitý výkon Rok 1 Týden 1 PR bloku výrobny. Preferovaný termín odstavení, nejbližší termín zahájení provozu, nejpozdější termín ukončení provozu 2. Výrobna poskytne DS odhady: a) Disponibilní výkon Rok 1 Týden 6 PR b) Program odstávek z provozu Rok 1 Týden 6 PR 3. DS po projednání Rok 1 Týden 11 PR s výrobcem poskytne: a) podrobnosti k výrobně, kterou výrobce může odstavit z provozu 4. DS vyrozumí každého Rok 1 Týden 11 PR výrobce o požadavcích na disponibilní výkon 5. Aktualizaci výrobcova programu odstávek z provozu na příští rok Týden 27

12 12 6. Výrobna poskytne ke každému bloku odhady disponibilního výkonu 7. DS po projednání s uživateli odsouhlasí odstávky uživatelů v provozu Rok 1 Týden 40 PR Rok 1 Týden 42 PR

13 13 Dotazník 3c Výrobna.. KRÁTKODOBÁ PŘÍPRAVA PROVOZU ÁNOVÁNÍ ODSTÁVEK VÝROBNY S VÝKONEM 1 A VYŠŠÍM A MALÉ VÝROBNY PŘIPOJENÉ K LDS DLE URČENÍ DS Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat 1. Číslo a jmenovitý výkon Týdny 9-52 výrobny, trvání odstávek z provozu, nejbližší termín zahájení provozu, nejpozdější termín ukončení provozu Odhady disponibilního výkonu Týdny 9 52 Týden 1 PR 2. DS informuje výrobnu o požadavcích na disponibilní výkon Týdny 9 52 Týden 3 PR 3. Výrobna předá DS odhady disponibilního výkonu výrobny 4. DS informuje výrobnu o změnách v požadavcích na disponibilní výkon 5. Výrobna předá DS odhady disponibilního výkonu výrobny 6. DS informuje výrobnu o změnách v požadavcích na disponibilní výkon Týdny Týden 9 PR Týdny Týden 11 PR Týdny Týden 24 PR Týdny Týden 26 PR

14 14 7. Výrobci předají DS odhady disponibilního výkonu výrobny 8. DS informuje smluvní výrobnu o změnách v požadavcích na disponibilní výkon 9. Výrobna předá DS odhady disponibilního výkonu výroben 10. DS informuje smluvní výrobnu o změnách v požadavcích na disponibilní výkon Týdny Týden 40 PR Týdny Týden 42 PR Týdny Týden 47 PR Týdny Týden 50 PR

15 15 Dotazník 3d Uživatel.. DLOUHODOBÁ A ROČNÍ PŘÍPRAVA PROVOZU OSTATNÍ UŽIVATELÉ Popis údaje Jednotky Pokrytá lhůta Aktualizace Kategorie dat Uživatelé poskytnou DS Roky 1 a Týden 27 PR podrobné údaje k navrhovaným odstávkám z provozu, které by mohly mít vliv na provoz LDS. Budou zde mj. obsaženy i podrobnosti ke zkouškám výpadků, rizika výpadku a ostatní známé skutečnosti, které by mohly mít vliv na bezpečnost a stabilitu LDS. 2 5 Aktualizace již dříve zaslaných údajů k rokům 2 5 bude po projednání s uživateli a DS obsahovat dohodnuté návrhy odstávek z provozu shrnuté do programu. V případě změn. Aktualizace návrhů uživatelů v měsíčním plánu

16 16 Dotazník 4 Uživatel. TECHNICKÉ ÚDAJE O SOUSTAVĚ Popis údaje Jednotky Kategorie dat Kompenzace jalového výkonu Jmenovitý výkon jednotlivých paralelních reaktorů (bez kvar kabelů) Jmenovitý výkon jednotlivých kondenzátorových baterií kvar Jmenovitý výkon hradících reaktancí kvar Podrobnosti k logické funkci automatik, aby bylo možno Text/ určit provozní charakteristiky Schémata Místo připojení k LDS Schéma Celková susceptance sítě Podrobnosti k ekvivalentní celkové susceptanci soustavy uživatele vztahující se k odběrnému místu z LDS včetně paralelních reaktorů, které jsou součástí kabelové sítě a kvar které nejsou v provozu samostatně Kromě: Samostatně vypínané kompenzace jalového výkonu připojené k uživatelově soustavě a susceptance uživatelovy sítě, která je součástí činného a jalového odběru Příspěvky ke zkratovému výkonu Maximální a minimální jmenovitý příspěvek ke zkratovému výkonu (proudu) v LDS Poměr X/R při maximálním a minimálním zkratovém proudu Příspěvek z točivých strojů Na vyžádání DS ekvivalentní informace o síti Impedance propojení MVA (ka)

17 17 U uživatelů, kteří provozují svoji síť paralelně se sítí DS, si obě strany vymění podrobné informace o impedanci propojení, včetně: odporu sousledné složky % odporu nulové složky % reaktance sousledné složky % reaktance nulové složky % susceptance % Pokud bude podle názoru DS impedance příliš nízká, vyžádá si podrobnější informace Schopnost převedení odběrných míst: - tam, kde jeden a týž odběr může být uspokojen z několika různých odběrných míst, vymění si obě strany informace o možnosti přenosu odběru včetně poměru, ve kterém je odběr za normálních okolností z jednotlivých míst uspokojován. - bude uzavřena dohoda o manuálním/automatickém přepínání odběru při normálním provozu a při výpadcích. Přechodná přepětí DS si vyžádá informace odpovídající daným okolnostem

18 18 Dotazník 5 Uživatel. CHARAKTERISTIKY ZATÍŽENÍ ODBĚRATELE Popis údaje Jednotky Kategorie dat Typy poptávky: Maximální odběr činného výkonu kw Maximální a minimální odběr jalového výkonu kvar Druh zátěže a její řízení, např. použité rozběhové zařízení u Text motoru s regulovatelnou rychlostí Maximální zatížení v každé fázi v době maximálního A/fázi odběru Maximální nesymetrie zatížení fází A/ danou fázi Maximální proudy emitovaných harmonických Kolísavé zatížení: Velikost změn činného a jalového výkonu (vzrůstu i poklesu) Nejkratší časový interval opakování změn činného a jalového výkonu Největší skoková změna činného a jalového výkonu (vzrůst i pokles) % u jednotlivých harmonických kw/s; kvar/s s kw; kvar
