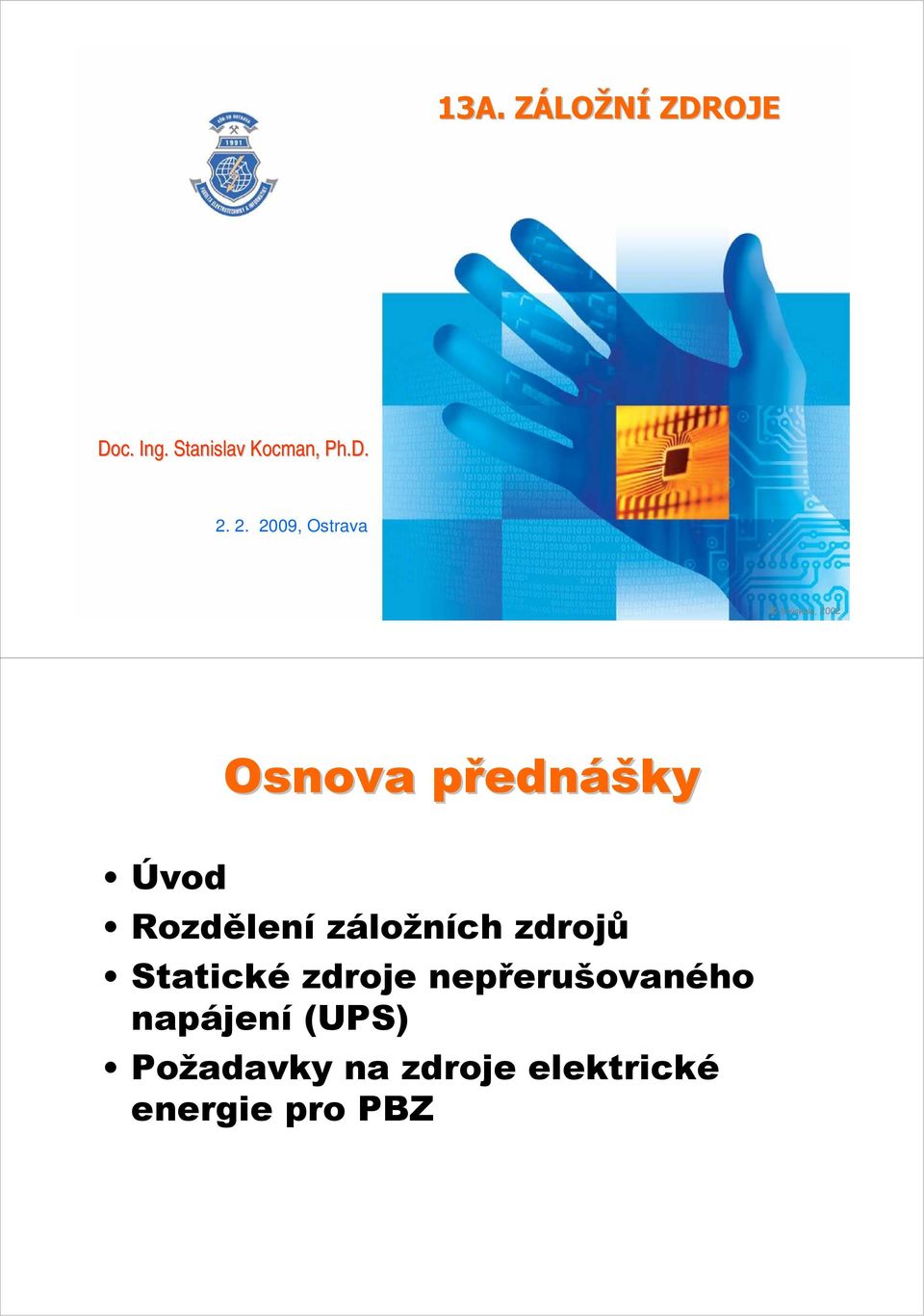

1 13A. ZÁLOZ LOŽNÍ ZDROJE Doc. Ing. Stanislav Kocman, Ph.D , Ostrava Stýskala, 2002 Osnova přednp ednášky Úvod Rozdělení záložních zdrojů Statické zdroje nepřerušovaného napájení (UPS) Požadavky na zdroje elektrické energie pro PBZ

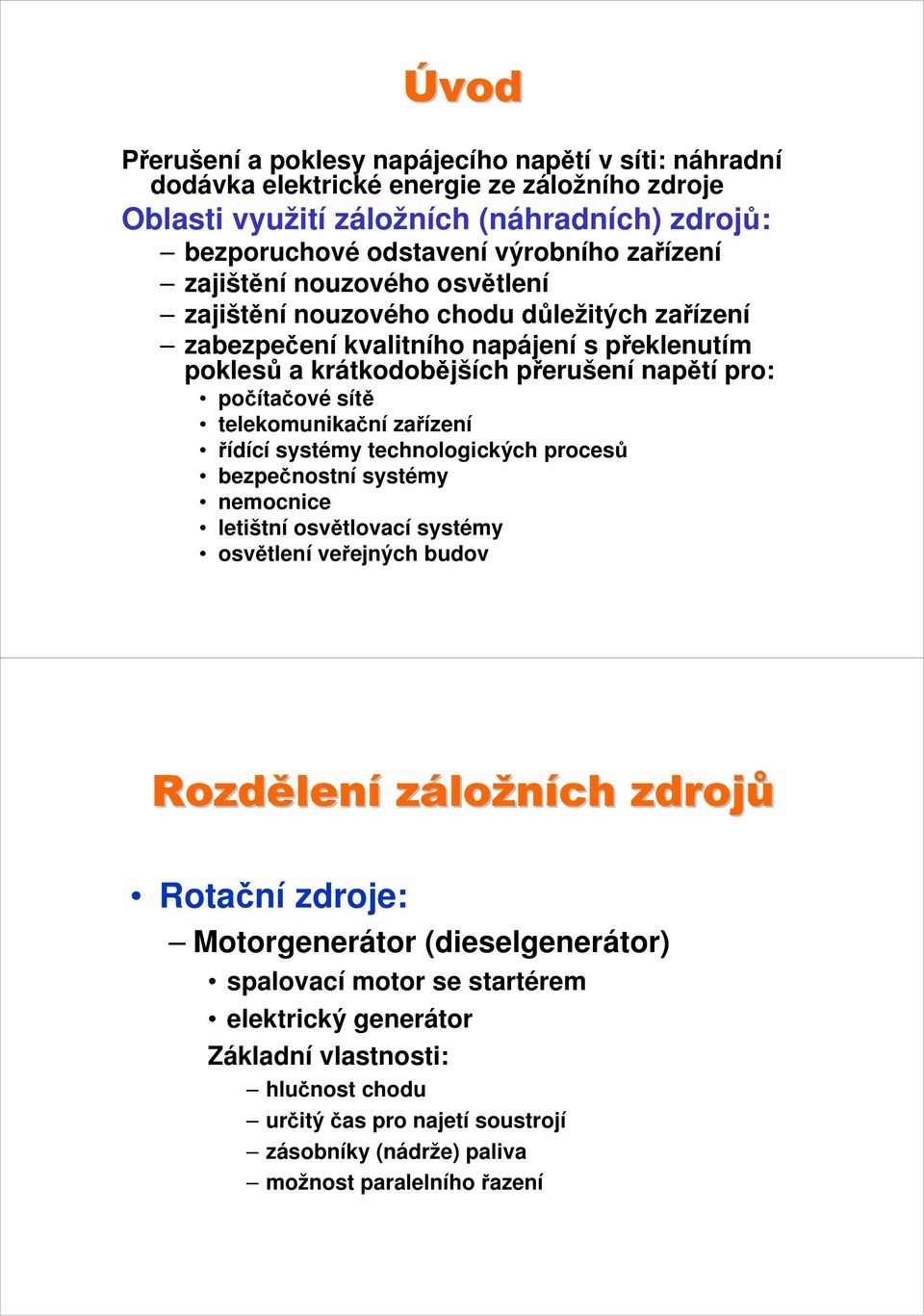

2 Úvod Přerušení a poklesy napájecího napětí v síti: náhradní dodávka elektrické energie ze záložního zdroje Oblasti využití záložních (náhradních) zdrojů: bezporuchové odstavení výrobního zařízení zajištění nouzového osvětlení zajištění nouzového chodu důležitých zařízení zabezpečení kvalitního napájení s překlenutím poklesů a krátkodobějších přerušení napětí pro: počítačové sítě telekomunikační zařízení řídící systémy technologických procesů bezpečnostní systémy nemocnice letištní osvětlovací systémy osvětlení veřejných budov Rozdělen lení záložních zdrojů Rotační zdroje: Motorgenerátor (dieselgenerátor) spalovací motor se startérem elektrický generátor Základní vlastnosti: hlučnost chodu určitý čas pro najetí soustrojí zásobníky (nádrže) paliva možnost paralelního řazení

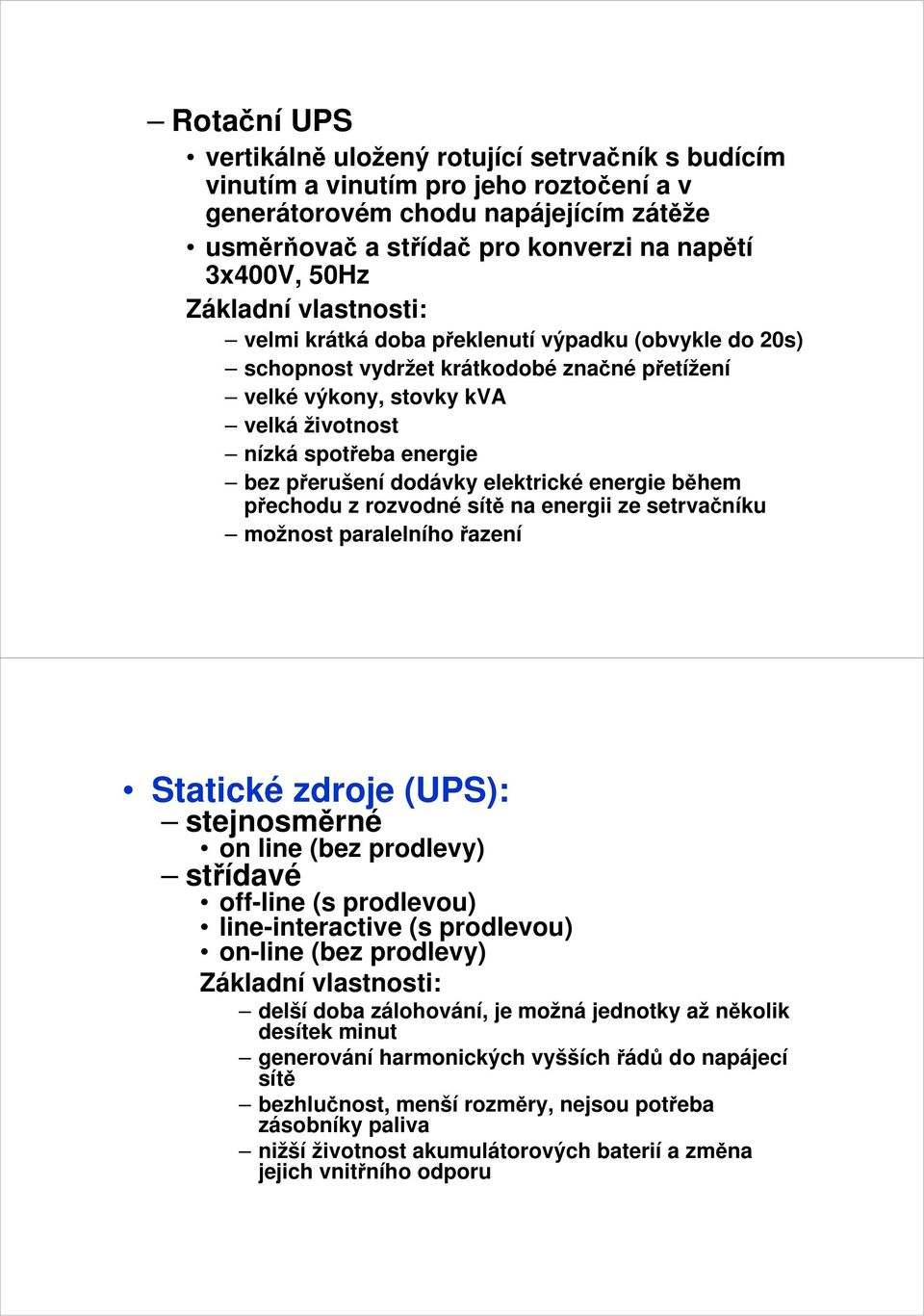

3 Rotační UPS vertikálně uložený rotující setrvačník s budícím vinutím a vinutím pro jeho roztočení a v generátorovém chodu napájejícím e a střídač pro konverzi na napětí 3x400V, 50Hz Základní vlastnosti: velmi krátká doba překlenutí výpadku (obvykle do 20s) schopnost vydržet krátkodobé značné přetížení velké výkony, stovky kva velká životnost nízká spotřeba energie bez přerušení dodávky elektrické energie během přechodu z rozvodné sítě na energii ze setrvačníku možnost paralelního řazení Statické zdroje (UPS): stejnosměrné on line (bez prodlevy) střídavé off-line (s prodlevou) line-interactive (s prodlevou) on-line (bez prodlevy) Základní vlastnosti: delší doba zálohování, je možná jednotky až několik desítek minut generování harmonických vyšších řádů do napájecí sítě bezhlučnost, menší rozměry, nejsou potřeba zásobníky paliva nižší životnost akumulátorových baterií a změna jejich vnitřního odporu

4 Statické zdroje nepřeru erušovaného napájen jení (UPS) Stejnosměrné on-line, doba zálohování: desítky minut až několik hodin Střídavé off-line střídač v případě výpadku napájecího napětí nebo jeho poklesu pod nastavenou mez (zpravidla při 230 V +10%/-15%) dojde k přepnutí napájení z akumulátorové baterie s dobou prodlevy přibližně 4-8 ms, doba zálohování ca od 5 minut až do několika desítek minut

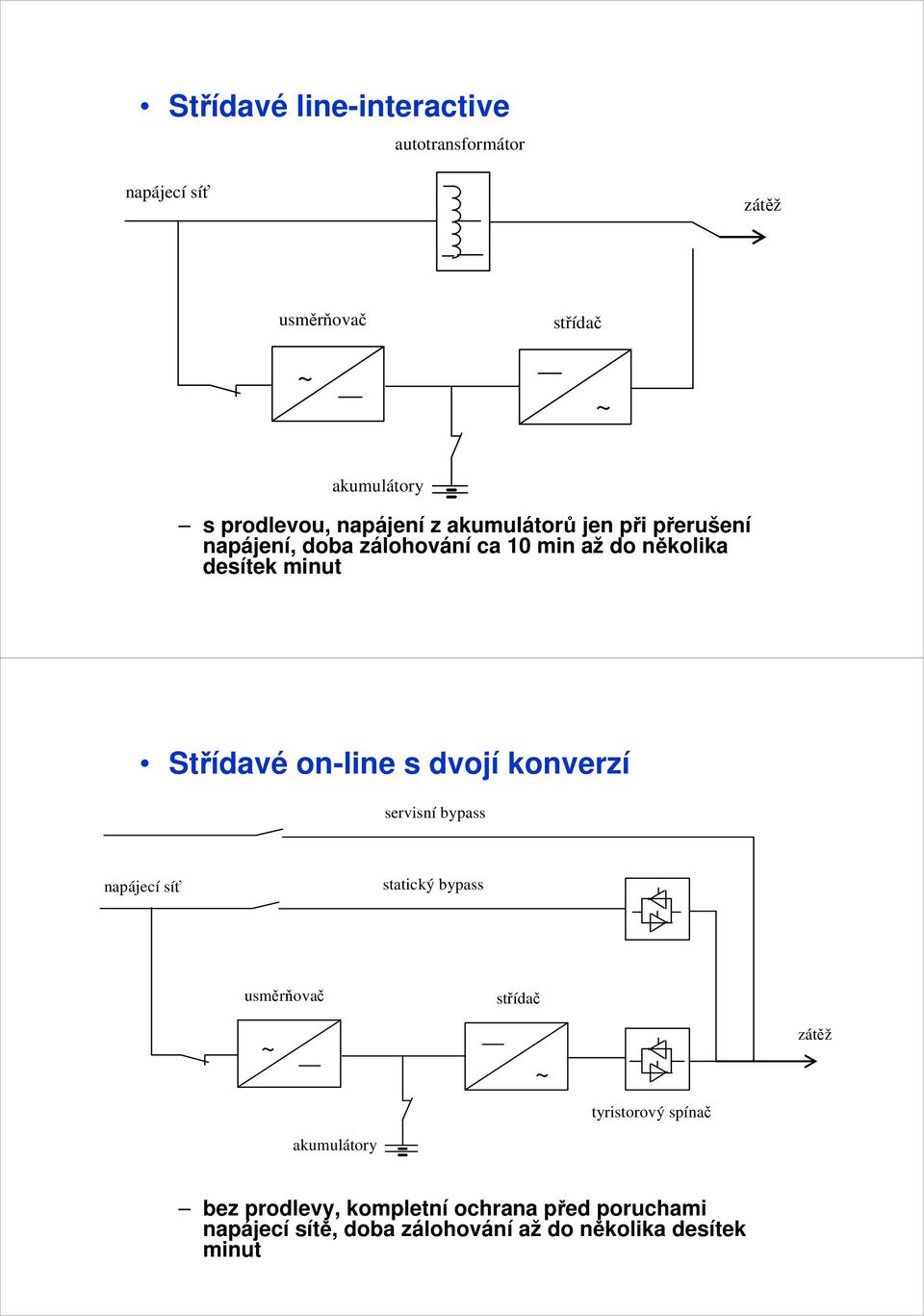

5 Střídavé line-interactive autotransformátor střídač s prodlevou, napájení z akumulátorů jen při přerušení napájení, doba zálohování ca 10 min až do několika desítek minut Střídavé on-line s dvojí konverzí servisní bypass statický bypass střídač tyristorový spínač bez prodlevy, kompletní ochrana před poruchami napájecí sítě, doba zálohování až do několika desítek minut

6 Střídavé on-line s jednou konverzí spínač tlumivka + střídač vůči systémům s dvojí konverzí jsou menší ztráty tj. mají větší celkovou účinnost a omezují zkreslení vstupního napájecího napětí Požadavky na zdroje elektrické energie pro PBZ PBZ: protipožární zabezpečení objektů zařízení sloužící k PBZ musí mít zajištěnu trvalou dodávku elektrické energie, a to i v případě jejího výpadku ze dvou na sobě nezávislých zdrojů druhým nezávislým zdrojem může být samostatný generátor nebo akumulátorové baterie přepnutí na druhý napájecí zdroj musí proběhnout automaticky, nebo ho musí provést obsluha stálé služby ze záložního zdroje např. rotační UPS (pro krátkodobý výpadek) + dieselgenerátor (pro dlouhodobý výpadek)

7 Konec přednp ednášky
