síla pod povrchem Primární okruh TČ ceník 02/2017 Kč

Transkript

1 síla pod povrchem Primární okruh TČ ceník 02/2017 Kč platnost od:

2 Obsah: str. 3. Technická podpora str. 4. Geotermální sondy PE100 RC STRONG str. 5. Volitelné příslušenství geotermálních sond str. 6. Injektážní směsi / ochranné prvky pro potrubí str. 7. Redukce počtu větví a regulátory průtoku str. 8. Potrubí pro zemní plošné kolektory a páteřní vedení str. 9. Rozdělovače / sběrače primárního okruhu ( RS VARIANT & RS ECONOMY ) str. 10. Sběrné šachty - GT-Box str. 11. Sběrné šachty - GT 400-H str Sběrné šachty - Kruhová šachta str Sběrné šachty - GEO 940 GEO2000 str Tight-Systém str Kompaktní těsnění a ochranné pažnice str Kaučukové izolace str Provozní a servisní kapaliny / plnící zařízení str Elektrosvařovací řídící jednotky a příslušenství str Elektrotvarovky +GF+ str Mechanické svěrné spojky ijoint str. 34. Koaxiální zemní sondy a půjčovna nářadí

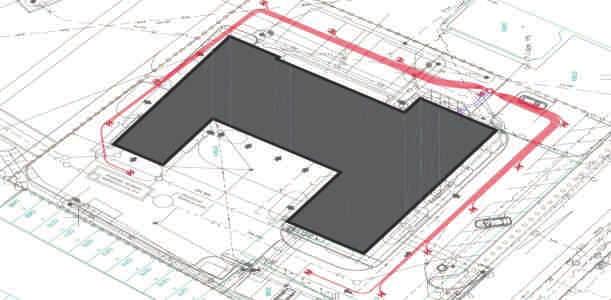

3 Projekce Legislativa geotermálních vrtů Označení Projektová dokumentace a hydrogeologický posudek geotermálních vrtů Vyřízení povolení pro geotermální vrty na příslušných úřadech Dimenzování primárního okruhu Označení Výpočet tlakových ztrát systému do 30 kw (pro obchodní partnery zdarma) Dimenzování primárního okruhu do 30 kw (pro obchodní partnery zdarma) TRT Thermal Response Test včetně modelování: - měření na zrealizovaném geotermálním vrtu - vyhodnocení Thermal Response Testu - stanovení hodnoty tepelné vodivosti horniny - stanovení tepelného odporu - stanovení neovlivněné teploty podloží - měřený vrt je plnohodnotnou součástí budoucího vrtného pole POZOR! Součástí cenové nabídky není spotřeba el. energie a vody na provedení TRT Analytické modelování vrtného pole pomocí softwaru EED: - analytický model vrtného pole s dosazením hodnot z TRT a dodaných podkladů - výpočet EED (max. 3 varianty) včetně vyhotovení zprávy - rozmístění a hloubky geotermálních vrtů Modelování vrtného pole bez TRT pomocí softwaru EED: - analytický model pole geotermálních sond s dosažením předpokládaných hodnot - výpočet EED (max. 3 varianty) včetně vyhotovení zprávy - předpokládaný výpočet geotermálních vrtů v závislosti na energetických potřebách objektu a dodaných podkladů - orientační rozmístění a hloubky geotermálních vrtů Projekce primárních okruhů Návrh primárního okruhu Označení Zpracování výkazu výměr na aktuální projektovou dokumentaci Studie účinnosti systému (plošné kolektory, geotermální sondy, energetické piloty) Dokumentace pro územní rozhodnutí (DUR) - primární okruh Dokumentace pro stavební povolení (DSP) - primární okruh Dokumentace pro provedení stavby (DPS) - primární okruh Dokumentace pro výběr dodavatele (TD) - primární okruh v Kč v Kč zdarma zdarma v Kč 3

4 Geotermální sondy Geotermální sondy PE-RC STRONG Dvouokruhové geotermální sondy 4x32mm s ochrannou hlavou GF32 Obj.č. Délka sondy Označení Hmotnost v Kč CGGR x50 m PE100 RC STRONG 4x d32x3,0 á 50m 56 Kg ,- CGGR x60 m PE100 RC STRONG 4x d32x3,0 á 60m 67 Kg ,- CGGR x70 m PE100 RC STRONG 4x d32x3,0 á 70m 78 Kg ,- CGGR x80 m PE100 RC STRONG 4x d32x3,0 á 80m 89 Kg ,- CGGR x90 m PE100 RC STRONG 4x d32x3,0 á 90m 100 Kg ,- CGGR x100 m PE100 RC STRONG 4x d32x3,0 á 100m 111 Kg ,- CGGR x110 m PE100 RC STRONG 4x d32x3,0 á 110m 122 Kg ,- CGGR x120 m PE100 RC STRONG 4x d32x3,0 á 120m 133 Kg ,- CGGR x130 m PE100 RC STRONG 4x d32x3,0 á 130m 144 Kg ,- CGGR x140 m PE100 RC STRONG 4x d32x3,0 á 140m 155 Kg ,- CGGR x150 m PE100 RC STRONG 4x d32x3,0 á 150m 166 Kg ,- Jednookruhové geotermální sondy 2x40mm s ochrannou hlavou GF40 Obj.č. Délka sondy Označení Hmotnost v Kč CGGR x50 m PE100 RC STRONG 2x d40x3,7 á 50m 43 Kg 9.823,- CGGR x60 m PE100 RC STRONG 2x d40x3,7 á 60m 52 Kg ,- CGGR x70 m PE100 RC STRONG 2x d40x3,7 á 70m 60 Kg ,- CGGR x80 m PE100 RC STRONG 2x d40x3,7 á 80m 69 Kg ,- CGGR x90 m PE100 RC STRONG 2x d40x3,7 á 90m 78 Kg ,- CGGR x100 m PE100 RC STRONG 2x d40x3,7 á 100m 86 Kg ,- CGGR x110 m PE100 RC STRONG 2x d40x3,7 á 110m 95 Kg ,- CGGR x120 m PE100 RC STRONG 2x d40x3,7 á 120m 104 Kg ,- CGGR x130 m PE100 RC STRONG 2x d40x3,7 á 130m 112 Kg ,- CGGR x140 m PE100 RC STRONG 2x d40x3,7 á 140m 120 Kg ,- CGGR x150 m PE100 RC STRONG 2x d40x3,7 á 150m 129 Kg ,- Garance - 10 let - na geotermální sondy German Water & Energy Garance platí při vyplnění protokolu o tlakové zkoušce a zkoušce průtočnosti. Protokol je nutné v originále doručit poštou společnosti GE-TRA s.r.o. nejpozději do 30 dní od zapuštění geotermální sondy. 4

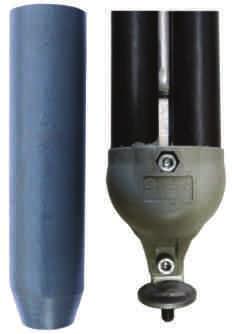

5 Volitelné příslušenství geotermálních sond GF závaží pro geotermální sondy Obj.č. Název zboží Hmotnost (ks) (Kč/ks) UNI13 Závaží á 13 kg 13 kg 990,- UNI26 Závaží DUPLEX á 26 kg 26 kg 1.980,- TR32 Třmen pro závaží k hlavě GF32 4x32mm 0,1 kg v ceně závaží TR40 Třmen pro závaží k hlavě GF40 2x40mm 0,1 kg v ceně závaží Miska pro zavádění sondy pomocí ocelových tyčí je volitelnou součástí (v ceně geotermální sondy). Třmen lze prodloužit roxorovou tyčí se sílou 14mm (není součástí dodávky). Centrátory Obj.č. Název zboží Hmotnost (kg/ks) (Kč/ks) D Centrátor ø ,- D40371 Centrátor ø ,- Doporučené použití centrátorů je instalace á 1,5-2,0 m. Injektážní potrubí Obj.č. Název zboží Hmotnost (kg/m) (Kč/m) INJ25023 Injektážní potrubí 25x2,3mm 0,17 kg 21,- Délka injektážního potrubí je volitelná od 50m do 150m modul á 10m. 5

6 Injektážní směsi Injektážní směsi Název zboží GWE GeoTherm Light GWE GeoTherm 2.0 ZEO-Therm 1.2 Fischer GeoCompact Tepelná vodivost 1,0 W/m.K 2,0 W/m.K 1,2 W/m.K 1,4 W/m.K Množství v 1m³ směsi 0,82 t 0,81 t 0,87 t 0,75 t za tunu 9.300, , , ,- v přepočtu na 1m³ směsi 7.626, , , ,- Minimální odběr 25 kg 1 t 24 t 6 t Místo odběru Liberec (ČR) Liberec (ČR) Německo Německo Objednací číslo ZEOTH Záloha za paletu Vratka palety (nepoškozené) 330,- 180,- 330,- 180,- 330,- 180,- 330,- 180,- Balení / paleta Doprava 25 kg / kg U injektážní směsí hradí dopravu na lokalitu zákazník v plné výši. U směsí GWE je již zahrnuto přepravné do ČR (Liberec) = v případě větší jednorázové objednávky je cena upravená. Ochranné prvky pro potrubí Slouží k ochraně izolovaného potrubí rozvodů primárního okruhu v zemi. Průměr (mm) Hmotnost (kg/m) Dodávané moduly (m) (Kč/m) Chránička d90 (DN75) 0, ,- Chránička d110 (DN94) 0, ,- Chránička d125 (DN108) 0,78 6, 25 72,- Chránička d160 (DN136) 1,00 6, ,- Chránička d175 (DN150) 1, ,- Chránička d200 (DN175) 1,35 6 Výstražná folie - zelená šíře 22 cm, tloušťka 90 um ,- V případě potřeby lze chráničky napojovat pomocí spojek. 6

7 Redukce počtu větví Redukce počtu větví (Y kus) Použitím optimálně navržené redukce dochází k rovnoměrnému rozdělení proudění provozní kapaliny do obou větví potrubí geotermální sondy. Použití redukcí počtu větví není omezeno počtem vrtů. Obj.č. Název zboží Balení obsahuje (Kč/bal) Y Redukce počtu větví přímá 1x Y-kus x el.spojka d32 1x el.spojka d ,- Y Redukce počtu větví přímá 1x Y-kus x el.spojka d40 1x el.spojka d ,- Y Redukce počtu větví x Y-kus x el.spojka d32 1x el.koleno d ,- Y Redukce počtu větví x Y-kus x el.spojka d40 1x el.koleno d ,- Y Redukce počtu větví x90 1x Y-kus x el.koleno d32 1x el.spojka d ,- Y Redukce počtu větví x90 1x Y-kus x el.koleno d40 1x el.spojka d50 Redukci počtu větví (Y-kus) lze spojovat pouze elektrotvarovkami! Y-kus je vyroben z materiálu PE100 RC ,- Armatury Obj.č. Název zboží Vlastnosti (Kč/ks) Regulační ventil, mosaz 1 1 Regulační ventil, mosaz 1-1 Regulační ventil, mosaz 1-1 Regulační ventil, mosaz 5/4-5/4 Regulační ventil Bypass SD 1-1 Regulační ventil Bypass SD 5/4-5/4 Regulační ventil Bypass SD 6/4-6/4 TACOSETTER Bypass příruba DN65 TACOSETTER Bypass příruba DN80 TACOSETTER Bypass příruba DN l/min. 863, l/min. 863, l/min , l/min , l/min l/min l/min l/min l/min l/min. 7

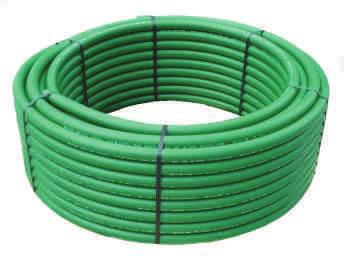

8 Potrubí pro zemní plošné kolektory PE100 RC STRONG EXTRA Potrubí s nejvyšší odolností vůči bodovému zatížení a pomalému šíření trhlin splňující normu PAS 1075 II. Průměr (mm) Hmotnost (kg/m) Tlaková řada (bar) Skladem moduly (m) (Kč/m) 32 x 3,0 0, , 150, 180, ,- *potrubí s vnější signální vrstvou zelené barvy (10% síly stěny) 40 x 3,7 0, , 150, ,- Délkový modul pro výrobu je á 10m (50, 100 m, 110 m, 120 m m). PE100 RC STRONG Potrubí s odolností vůči bodovému zatížení a pomalému šíření trhlin splňující normu PAS Průměr (mm) Hmotnost (kg/m) Tlaková řada (bar) Skladem moduly (m) (Kč/m) 50 x 4,6 0, , 50, ,- 63 x 5,8 1, , ,- 75 x 4,5 1, ,- 90 x 5,4 1, ,- 110 x 6,6 2, ,- 125 x 7,4 2, ,- 140 x 8,3 3, x 9,5 4, x 10,7 5, Další rozměry *černé potrubí se zeleným popisem Potrubí PE100 RC STRONG a STRONG EXTRA je přímo určené pro pokládku bez pískového lože. - při použití potrubí v oblasti geotermie doporučujeme obsypání zhutnitelnou zeminou z důvodů lepšího přenosu tepla a zamezení vzniku vzduchových kapes. Pokládka potrubí se řídí příslušnou normou/směrnicí. CERTIFIKÁTY pro potrubí PE100 RC: Full Notch Creep Test (FNCT) - odolnost vůči pomalému šíření trhlin dle PAS 1075 I /PAS 1075 II Test Dr.Hessela - zkouška odolnosti vůči bodovému zatížení dle PAS 1075 I /PAS 1075 II SKZ Würzberg - certifikát pro potrubí a geotermální sondy GWE - German Water and Energy - je držitelem certifikátů : DVGW - nezávislý certifikační úřad (německé sdružení plynařů a vodařů) IMA Dresden - nezávislá zkušebna se sídlem v Drážďanech Hessel Ingenieurtechnik - nezávislá zkušebna se sídlem v Roetgenu Certifikát DIN CERTCO - certifikační program ZP DA 8

9 Set rozdělovače a sběrače primárního okruhu Set rozdělovače a sběrače RS VARIANT & RS ECONOMY Sdružení 2 až 30 okruhů do jedné hlavní větve. Na přání zákazníka lze dodat i jiné než standardní provedení. RS VARIANT & RS ECONOMY Tělo rozdělovače + sběrače ø 90mm Počet okruhů Včetně průtokových regulátorů 8-38 l/min. Bez průtokových regulátorů Objednací číslo (Kč) Objednací číslo (Kč) 2 GT-RS ,- GT-RS KH 7.500,- 3 GT-RS ,- GT-RS KH 9.400,- 4 GT-RS ,- GT-RS KH ,- 5 GT-RS ,- GT-RS KH ,- 6 GT-RS ,- GT-RS KH ,- 7 GT-RS ,- GT-RS KH ,- 8 GT-RS ,- GT-RS KH ,- 9 GT-RS ,- GT-RS KH ,- 10 GT-RS ,- GT-RS KH ,- Při objednávce 2-6 okruhů je ø páteřního připojení 50mm; pro 7-12 okruhů je ø páteřního připojení 63mm Obsahuje 2x poloautomatické odvzdušnění Sestavy je možné doplnit o přechod na potrubí s převlečnou maticí, elektrotvarovky anebo svěrné šroubení Příslušenství k setům R/S Popis Obj. číslo (Kč) Přechod s převlečnou maticí PE-mosaz 32 1 vnitřní závit délka 30 cm GT-PE ,- sběrač pro RS VARIANT a RS ECONOMY Elektrospojka d32 Elektroredukce d40-32 Elektroredukce d32-25 Mechanická spojka d32 Mechanická redukce d40-32 Přechod vnější závit d32-1 Přechod vnější závit d40-1 Přechod vnitřní závit d32-1 Přechod vnitřní závit d , , , , , , , , ,- rozdělovač pro RS VARIANT rozdělovač pro RS ECONOMY 9

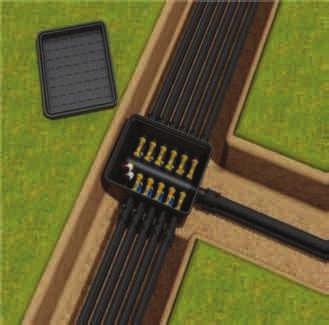

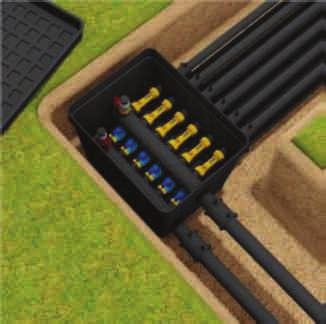

10 Sběrné šachty GT-Box Miniaturní plastová šachta osazená rozdělovačem / sběračem pro sdružení 2 až 11 okruhů do jedné větve. Počet okruhů GT-Box pro 2-6 okruhů jednostranné provedení Tělo rozdělovače / sběrače ø 75mm, připojení na páteř ø 63mm (průběžné provedení ø 50mm) Včetně průtokových regulátorů 8-38 l/min. Objednací číslo pravé provedení (Kč) Objednací číslo pravé provedení Bez průtokových regulátorů (Kč) 2 GT-BOX ,- GT-BOX-2-KH ,- 3 GT-BOX ,- GT-BOX-3-KH ,- 4 GT-BOX ,- GT-BOX-4-KH ,- 5 GT-BOX ,- GT-BOX-5-KH ,- 6 GT-BOX ,- GT-BOX-6-KH ,- Uzavírání páteřního vedení 2 kulový kohout za příplatek Kč (možné pro 2-4 okruhy). GT-Box pro 7-11 okruhů oboustranné provedení 7 GT-BOX ,- GT-BOX-7-KH ,- 8 GT-BOX ,- GT-BOX-8-KH ,- 9 GT-BOX ,- GT-BOX-9-KH ,- 10 GT-BOX ,- GT-BOX-10-KH ,- 11 GT-BOX ,- GT-BOX-11-KH ,- Uzavírání páteřního vedení 2 kulový kohout za příplatek Kč (možné pro 5-7 okruhů). Při objednávce levého provedení uvádějte za objednacím číslem např. GT-BOX-2-38-L / GT-BOX-2-KH-L Při objednávce průběžného provedení d50 uvádějte za objednacím číslem např. GT-BOX-2-38-T / GT-BOX-2-KH-T (zahrnuto v ceně) Rozdělovač je dodáván včetně 1 plnoprůtokových kulových kohoutů pravé provedení NEVIDITELNÉ ŘEŠENÍ SYSTÉMU ROZDĚLOVAČE / SBĚRAČE ü plastové uzavírací kohouty s odolností do -10 C! ü 2-6 výstupů v jednostranné provedení ü 7-11 okruhů obousměrné výstupy ü D / Š / V = 610mm x 520 mm x 450mm ü pochozí do 100 kg ü nevodotěsný levé provedení průběžné provedení oboustranné provedení 10

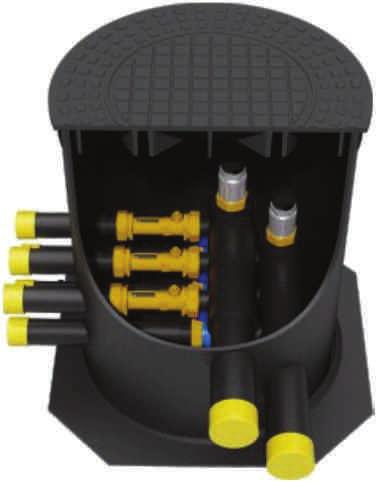

11 Sběrné šachty Kruhová šachta GT 400-H Miniaturní kruhová šachta osazená rozdělovačem / sběračem pro sdružení 2 až 3 okruhů do jedné větve. Počet okruhů Kruhová šachta GT 400-H Tělo rozdělovače / sběrače ø 75mm, připojení na páteř ø63mm (průběžné provedení ø 50mm) Včetně průtokových regulátorů 8-38 l/min. Objednací číslo pravé provedení (Kč) Objednací číslo pravé provedení Bez průtokových regulátorů (Kč) 2 GT-400-H ,- GT-400-H2-KH ,- 3 GT-400-H ,- GT-400-H3-KH ,- Příplatková výbava GT 400-H volitelný příplatek za výstup páteřního vedení d (průběžné provedení) 568,- GT 400-H volitelný příplatek za prodloužení šachty GT 400-H na 750mm (550mm + 200mm) 925,- Při objednávce levého provedení uvádějte za objednacím číslem např. GT-400-H2-L nebo GT-400-H2-KH-L Při objednávce průběžného provedení uvádějte za objednacím číslem např. GT-400-H2-T nebo GT-400-H2-KH-T Rozdělovač je dodáván včetně 1 plnoprůtokových kulových kohoutů KOMPROMIS MEZI GT-Boxem a Kruhovou šachtou MONO 612 (malá ale kruhová) ü kruhová šachta GT 400-H je určena pro venkovní instalace (šetří místo v technické místnosti) ü vyšší odolnost vůči vnějšímu tlaku díky kruhovému tvaru ü P / V = 400mm x 550 mm (výška příplatkové varianty je 750mm) ü nízká hmotnost plastové šachty ü vodotěsná (nikoli hermeticky uzavřená) ü pochozí do 200 kg pravé provedení výstup na páteř d63 průběžné provedení výstup na páteř d50 11

12 Sběrné šachty Kruhová sběrná šachta MONO Praktická šachta osazená rozdělovačem / sběračem pro sdružení 2 až 12 okruhů do jedné větve. Kruhová sběrná šachta MONO 612 pro sdružení 2-6 okruhů jednostranné provedení Tělo rozdělovače / sběrače ø75mm, připojení na páteř ø 63mm Počet okruhů Včetně průtokových regulátorů 8-38 l/min. Objednací číslo pravé provedení (Kč) Objednací číslo pravé provedení Bez průtokových regulátorů (Kč) 2 GF-RS ,- GF-RS2-KH ,- 3 GF-RS ,- GF-RS3-KH ,- 4 GF-RS ,- GF-RS4-KH ,- 5 GF-RS ,- GF-RS5-KH ,- 6 GF-RS ,- GF-RS6-KH ,- při objednávce levého provedení uvádějte za objednacím číslem např. GF-RS L 2-5 okruhů lze dodat včetně 2 uzavírání páteře variantně lze dodat včetně průtokových regulátorů 5-42 l/min. levé provedení Kruhová sběrná šachta MONO 612 pro sdružení 5-8 okruhů oboustranné provedení Tělo rozdělovače / sběrače ø90mm, připojení na páteř ø 63mm Počet okruhů Včetně průtokových regulátorů 8-38 l/min. Bez průtokových regulátorů Objednací číslo (Kč) Objednací číslo (Kč) 5 GF-RS ,- GF-RS5-KH ,- 6 GF-RS ,- GF-RS6-KH ,- 7 GF-RS ,- GF-RS7-KH ,- 8 GF-RS ,- GF-RS8-KH ,- 5-6 okruhů lze dodat včetně 2 uzavírání páteře variantně lze dodat včetně průtokových regulátorů 5-42 l/min. oboustranné provedení Kruhová sběrná šachta MONO 695 pro sdružení 9-12 okruhů oboustranné provedení Tělo rozdělovače / sběrače ø90mm, připojení na páteř ø 63mm Počet okruhů Včetně průtokových regulátorů 8-38 l/min. Bez průtokových regulátorů Objednací číslo (Kč) Objednací číslo (Kč) 7 GF-RS ,- GF-RS7-KH ,- 8 GF-RS ,- GF-RS8-KH ,- 9 GF-RS ,- GF-RS9-KH ,- 10 GF-RS ,- GF-RS10-KH ,- 11 GF-RS ,- GF-RS11-KH ,- 12 GF-RS ,- GF-RS12-KH , okruhů lze dodat včetně 2 uzavírání páteře variantně lze dodat včetně průtokových regulátorů 5-42 l/min. oboustranné provedení 12

13 Sběrné šachty Kruhová sběrná šachta MONO 612 / 695 (alternativně GEO 640) ü vyšší odolnost vůči vnějšímu tlaku díky kruhovému tvaru ü instalované armatury jsou bez pnutí ü odpadá složité izolování sběrače/rozdělovače kaučukovou izolací ü nízká hmotnost šachty (manipulace 1 osobou) ü vodotěsná (nikoli hermeticky uzavřená) ü jednoduchost instalace - stačí pouze svařit okruhy ü vestavěné prvky a průchody trubek jsou optimálně sladěny a svařeny ü neustálá kontrola kvality výroby ü pochozí do 200 kg ( lze vyrobit šachty pojízdné autem) pravé provedení průběžné provedení oboustranné provedení Volitelné příslušenství pro kruhové šachty MONO 612 / 695 a řadu GEO Obj.č. Popis (Kč/ks) FLEX600 Volitelný příplatek za pojízdnost do 600 kg FLEX600 KLB12 Volitelný příplatek za pojízdnost do 12,5 t KLB KLD40 Volitelný příplatek za pojízdnost do 40 t KLD IS5-42 Volitelný příplatek za integrované mosazné průtokové regulátory Inline-setter 5-42 l/min. AK-KH2 Volitelný příplatek za integrované uzavírací kulové kohouty 2" AK-KH6/4 Volitelný příplatek za integrované uzavírací kulové kohouty 6/4" - Uzavírací klapky DN65 DN80 DN100 DN125 13

14 Sběrné šachty Přehled dalších možností provedení šachet typu GEO GEO 940-H Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení (Kč/ks) 2-6 d 75 mm d 63 mm* *Při variantě s uzavřením páteře kulovým uzávěrem 6/4 je výstup v d50mm! 7-10 d 90 mm d 75 mm* *Uzavření páteře kulovým kohoutem 2 možné pouze do 9 okruhů! GEO 940-V Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení (Kč/ks) 7-12 d 110 mm d 75 mm* * Volitelné uzavření páteře kulovým kohoutem d 140 mm (2 řady) d 90 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 140 mm (2 řady) d 110 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 140 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN100 GEO 1225-H Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení (Kč/ks) 7-12 d 90 mm d 75 mm* * Volitelné uzavření páteře kulovým kohoutem d 110 mm d 90 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 125 mm (2 řady) d 110 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 140 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN100 GEO 1225-V Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení (Kč/ks) 7-12 d 160 mm (1 řada) d 75 mm* * Volitelné uzavření páteře kulovým kohoutem d 160 mm (2 řady) d 90 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 160 mm (2 řady) d 110 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 160 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 160 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN100 14

15 Sběrné šachty GEO 1500-H Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení (Kč/ks) d 140 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 160 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN100 GEO 1800-H Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení (Kč/ks) d 160 mm (2 řady) d 125 mm* * Volitelné uzavření páteře uzavírací klapkou DN d 180 mm (2 řady) d 160 mm* * Volitelné uzavření páteře uzavírací klapkou DN150 GEO 2000-H Počet výstupů Tělo sběrač/rozdělovače Připojení na páteřní vedení (Kč/ks) d 180 mm (2 řady) d 160 mm* * Volitelné uzavření páteře uzavírací klapkou DN150 Sběrné šachty typu GEO flexibilní systém Systém GEO nabízí osvědčené řešení pro nejrůznější případy zabudování. Systém FLEX200/FLEX600 Pochozí do 200kg S výškově nastavitelným víkem nebo monolitický (systém MONO) Pojízdné do 600kg! (systém FLEX600) Systém KLB Pojízdný osobním vozem výškově nastavitelný; vč. litinového víka KLB Pojízdné do 12,5 t Systém KLD Pojízdný nákladním vozem výškově nastavitelný; vč. nosného rámu BEGU Pojízdné do 40 t Systém pro zabudování pod podlahu (pod povrch) Monolitické provedení se záchytným límcem a prodlouženým vrškem šachty (lze jednoduše napasovat na stavbě) 15

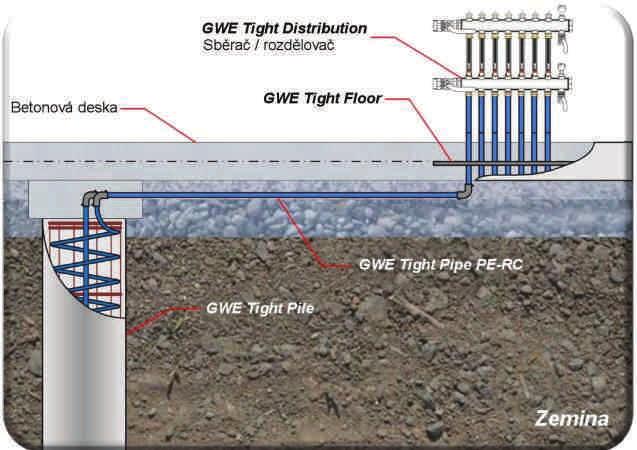

16 Tight Systém Efektivní energetické využití částí objektu Tight Energy Pile (energetická pilota) Průměr (mm) *Vystrojení Hloubka (Kč/ks) x2,3mm dle projektu x2,3mm dle projektu x2,3mm dle projektu *Potrubí PE-RC STRONG / variantně PE-X Tight Ductile Pile (zarážecí pilota) Průměr (mm) *Vystrojení Hloubka (Kč/ks) dle projektu 32x3,0mm dle projektu *Potrubí PE-RC STRONG Tight Energy MIP (energetická stěna) Průměr (mm) *Vystrojení Hloubka (Kč/ks) dle projektu 32x3,0mm dle projektu *Potrubí PE-RC STRONG Tight Proof (sada pro tlakovou zkoušku) Průměr (mm) Vystrojení (Kč/ks) d20 až d63 manometr + šroubovací přechody + napouštěcí kulový kohout Potrubí PE-X Průměr (mm) Tlaková řada Délka (m) (Kč/ks) 25 x 2,3 PN

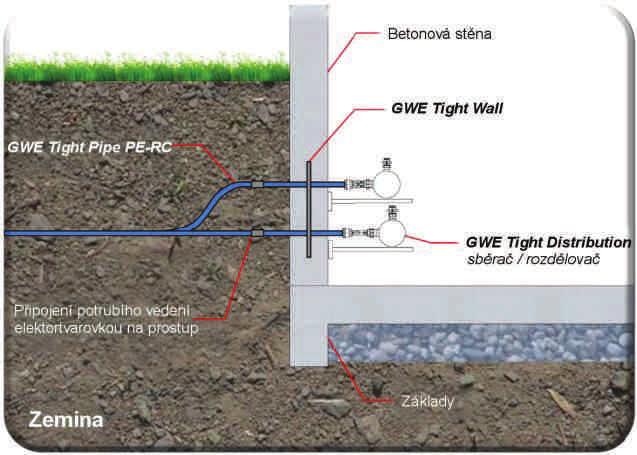

17 Tight Systém Řešení bezpečného prostupu konstrukcí objektu Sběrač / rozdělovač z PEHD - lze použít samostatně nebo v kombinaci s Tight-Floor / Tight-Wall systémem - osazen kulovými kohouty a průtokovými regulátory dle požadavků zákazníka. - s naším sběračem / rozdělovačem zanecháte na stavbě profesionální vizitku Tight-Floor / Tight-Wall Systém prostup základy / stěnou objektu - přehledný a bezpečný systém - úspora místa na stavbě - výrazně usnadňuje provedení a kontrolu průběhu tlakové zkoušky a to i během betonování - variantně lze dodat i s menší roztečí potrubí (např. pro průměr d25 rozteče 55mm) - eliminuje nutnost použití nákladných prostupů do objektu. 17

18 Kompaktní těsnění Typ S a SG Šířka gumové objímky 40/42mm Typ kompaktního těsnění Pro vnější Ø přívodového potrubí (mm) - slouží k utěsnění proti tlakové vodě, plynotěsné do 5 barů - tlakové destičky z nerezové oceli V2A (1.4301) - svěrné šrouby a matky z nerezové oceli V2A - odolává teplotám od -30 do +70 C - kvalita materiálu gumové objímky SBR 45 ±5 Shore černá - typ S = uzavřené provedení (standardní) - typ SG = dělené provedení rychlá montáž I absolutní těsnost I univerzální použití I zaručená kvalita Vnitřní Ø ochranné pažnice (mm) Produktové číslo typ S za kus typ S (Kč) Produktové číslo typ SG za kus typ SG (Kč) 70 / ,- 70 / ,- 80 / ,- 80 / ,- 94 / Koruflex 94 / , d110 (DN 94) 94 / ,- 100 / / , ,- 100 / / / KG - trubka , ,- 110 / / / KG - trubka ,- 118 / / ,- 150 / , ,- KG - trubka 150 / / , ,- 150 / Přehled dalších gumových materiálů a ostatních typů těsnění najdete v samostatném ceníku. Kónické gumové těsnění - vhodné pro kabelové chráničky i jiné ochranné trubky - kvalita materiálu EPDM 40 Shore černá - velmi flexibilní a na jedné straně otevřené (dělené) - zaručuje vodotěsný průchod při použití v PVC ochranných pažnicích a kabelových chráničkách. - pro dodatečné utěsnění může být po straně rozříznuto. Kónické gumové těsnění DN Vhodné pro Koruflex trubku DN/DI Vhodné pro ochrannou pažnici vnitřní Ø (mm) Vhodné pro prostupné vedení vnější Ø (mm) Produktové číslo 94/ / / / / / / / / / za kus (Kč) 281,- 345,- 18

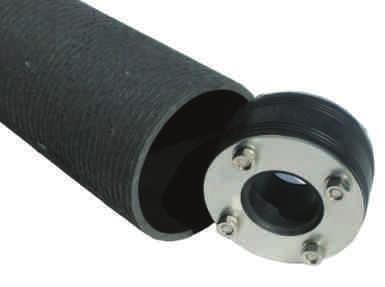

19 PVC ochranná pažnice - vnější strana výrazně zdrsněna - houževnaté PVC DIN 8061/62, FTZ-norma TV1 - odolává mrazu a korozi - jiné délky lze dodat, pažnice lze libovolně krátit - používá se při řešení prostupu vedení do budovy Vnější Ø potrubí (mm) Vnitřní Ø ochranné trubky (mm) Délka (mm) Produktové číslo za kus (Kč) jednotlivě 75 / ,- 75 x 3,6 silnostěnná ,- 75 / x 2, , ,- 85 / x 2, , ,- 90 / ,- 90 x 4,3 silnostěnná ,- 106 / x 3, , ,- 110 / ,- 110 x 5,3 silnostěnná ,- 125 / x 3, , ,- 160 / x 4, , ,- Přehled dalších gumových materiálů a ostatních typů těsnění najdete v samostatném ceníku. Kompaktní těsnění Typ Multi - Kompaktní těsnění - Multi Typ S 100/ uzavřená těsnící sada - jádrové vrtání / ochraná pažnice: d100 mm - pro vnitřní potrubí: d63,50,40,32,25,20,0 mm - vodo- a plynotěsné do 1,5 barů - slouží k utěsnění proti tlakové vodě Typ kompaktního těsnění Pro vnější Ø vnitřního potrubí (mm) Možné Ø vnitřního potrubí (mm) Vnitřní Ø ochranné pažnice(mm) Produktové číslo za kus (Kč) 100/ ,50,40,32,25,20, ,- 19

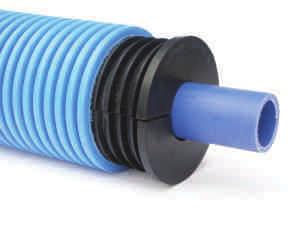

20 Dvoudílné gumové těsnění -profilovaná vnitřní i vnější strana -vodotěsné, plynotěsné a protipožární -splňuje požadavky dle DIN různé druhy gumového materiálu (viz.samostatný ceník) -snadná montáž -tlakový odolnost na vnitřní straně 1,5 a na vnější 3 bar Typ gumového těsnění Vnější Ø kabelu/potrubí (mm) Délka těsnění (mm) Produktové číslo za kus (Kč) 80 / viz. samostatný ceník 637,- 82,5 / viz. samostatný ceník 647,- 90 / viz. samostatný ceník 706,- 100 / viz. samostatný ceník 722,- 103,6 / viz. samostatný ceník 736,- 118,6 / viz. samostatný ceník 1.165,- 150 / viz. samostatný ceník 1.509,- 152 / viz. samostatný ceník 1.534,- Přehled dalších gumových materiálů a ostatních typů těsnění najdete v samostatném ceníku. Gumový materiál EPDM standardní materiál pro plynotěsný a vodotěsný prostup kabelů a potrubí. Odolný vůči působení UV záření, ozónu, zvětrávání a okolním vlivům. Víceprostupové těsnění - slouží k utěsnění proti tlakové vodě, plynotěsné do 5 barů - tlakové destičky z nerezové oceli V2A (1.4301) - svěrné šrouby a matky z nerezové oceli V2A - odolává teplotám od -30 do +70 C - kvalita materiálu gumové objímky SBR 45 ±5 Shore černá Typ těsnění Vhodný Ø přívodního potrubí (mm) Ø jádrového vrtání / ochranné pažnice (mm) Produktové číslo za kus (Kč) 100 / d ,- 100 / d ,- 118 / d (KG125) ,- 118 / d (KG125) ,- 150 / d (KG160) ,- 150 / d (KG160) ,- 200 / d ,- Přehled dalších gumových materiálů a ostatních typů těsnění najdete v samostatném ceníku. 20

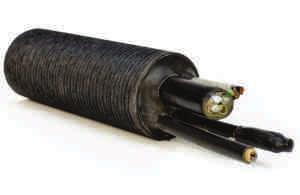

21 Kompaktní těsnění přehled Ucelenou nabídku kompaktního těsnění včetně příslušenství naleznete na TYP S TYP A TYP SG Víceprostupové těsnění MFD TYP SF TYP SD TYP E TYP EG TYP slepé Speciální Těsnící hmota AKHO Těsnění kabelových prostupů pro předizolované potrubí pro předizolované Těsnící zátka Gumové O potrubí dvojité kroužky KG límcové těsnění PVC ochranná pažnice Zásuvné hrdlo typ D Typ FZ silnostěnná 21

22 Kaučukové izolace - chlazení Základní technické údaje Kaiflex EF-E Použití pro chlazení, klimatizaci a vzduchotechniku Teplotní rozsah použití : -50 C do +105 C (desky + 85 C) Součinitel tepelné vodivosti λ = 0,036 W/mK při 0 C Faktor difuzního odporu páry Certifikace μ FIW MÜNCHEN Další technické informace a certifikáty jsou uvedeny na Kaučuková izolace Kaiflex EF-E Síla stěn y izolace Ø 6mm 9mm 13mm 19mm 25mm 32mm bal/m Kč/m bal/m Kč/m bal/m Kč/m bal/m Kč/m bal/m Kč/m bal/m Kč/m , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,9 Název zboží Délka (m) Šířka (mm) Tloušťka (mm) (Kč) Samolepící kaučuková páska KAIFLEX ST ,0 Samolepící kaučuková páska KAIFLEX ST ,0 Název zboží Speciální lepidlo KAIFLEX (lze použít i pro lepení PE izolací) Spotřeba - asi 0,2-0,3 l/m² Obsah balení (Kč) 220 g / 0,25 l 160,0 660 g / 0,50 l 293, g / 2,50 l 777,0 Další rozměry izolací a příslušenství naleznete na 22

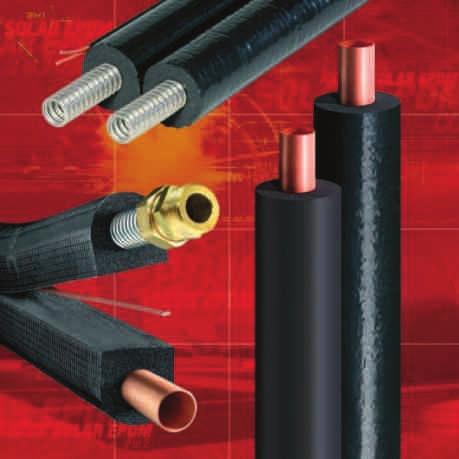

23 Kaučukové izolace solární systémy Základní technické údaje Kaiflex EPDMplus Použití pro solární rozvody. Teplotní rozsah použití -50 C do +150 C (mezní teplota C) Součinitel tepelné vodivosti λ = 0,038 W/mK při 0 C Faktor difuzního odporu páry Odolnost μ UV odolná, při ohni nekapající Další technické informace a certifikáty jsou uvedeny na Kaučuková izolace Kaiflex EPDMplus Síla stěn y izolace Ø 10 mm 13 mm 19 mm 25 mm 32 mm bal/m Kč/m bal/m Kč/m bal/m Kč/m bal/m Kč/m bal/m Kč/m , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,8 Název zboží Délka (m) Šířka (mm) Tloušťka (mm) (Kč) Samolepící páska KAIFLEX EPDM ,0 Název zboží Obsah balení (Kč) Speciální lepidlo KAIFLEX EPDM 220 g / 0,25 l 366,0 Speciální lepidlo KAIFLEX EPDM 660 g / 0,75 l 562,0 Další rozměry izolací, typy izolací a příslušenství naleznete na Kaiflex DUCT Kaiflex ST Kaiflex DUCT Alu Kaiflex RT - závěsy 23

24 Provozní kapaliny Teplonosné nemrznoucí kapaliny Všechny provozní kapaliny obsahují polyfunkční inhibitory koroze a látky ochraňující pryžová těsnění. Primární okruhy tepelných čerpadel Název zboží G-SFROST L na bázi ethylalkoholu G-SFROST W+ na bázi glycerínu + MEG G-SFROST W na bázi glycerínu (do okolí vodních zdrojů) Obj.č. (koncentrát) za koncentrát (Kč/l) , , ,- Doporučené ředění 1:1 (-32 C) 1:2 (-15 C) 1:1 (-28 C) 1:2 (-15 C) 1:1 (-25 C) 1:2 (-12 C) Topení, klimatizace, chlazení, tepelná čerpadla CONVECTheat G na bázi glycerínu CONVECTheat E.G. na bázi monoetylenglykolu CONVECTheat E.C.O. na bázi monopropylenglykolu , , ,- 1:1 (-25 C) 1:2 (-12 C) 1:1 (-32 C) 1:2 (-15 C) 1:1 (-32 C) 1:2 (-15 C) Solární systémy SOLARheat PLUS ,- neředí se SOLARheat HT ,- neředí se Plnící zařízení Obj.č. Typ čerpadla MAX. čerpané množství MAX. tlak CENA (Kč/ks) GT-30-R Rotační čerpadlo 30 l/min. 5,9 bar ,- V případě zájmu lze nabídnout také ve variantě s lamelovým čerpadlem. Doplňující informace k provozním kapalinám Vratné obaly 25 l 60 l 200 l l IBC Zálohy (Kč) 50,- 300,- 700, ,- Doprava zdarma pro kapalinu v rámci rozvozu po ČR je domlouvána individuálně. Minimální velikost objednávky se může lišit pro jednotlivé města/regiony. Termín dodání pro dopravu zdarma je řešen individuálně. V případě potřeby rychlého dodání lze dodat kapalinu sběrnou službou do hodin. 24

25 Čistící a revitalizační kapaliny ZEVARrevital - revitalizační kapaliny Směs činidel pro obnovu inhibitorů v teplonosných kapalinách zabraňující ztrátám vlastností kapalin. Revitalizační směsi pro prodloužení životnosti teplonosných kapalin Název zboží Obj.č. Revitalizace kapalin Ředění (Kč/l) balení 1l (Kč/l) balení 4l ZEVARrevital CL G-SFROST L 1 : 75 l 260,- 230,- ZEVARrevital C ZEVARrevital ANTICOR G-SFROST W+ G-SFROST W CONVECTheat EG, CONVECTheat ECO REFRAKTOMETR Optický přístroj pro zjišťování stavu teplonosných kapalin. ZV metr pro měření a kontrolu stavu kapaliny. 1 : 60 l 360,- 330, : 50 l 360,- 330,- Další technické informace jsou uvedeny na SOCONHEAT - čistící kapaliny topných systémů Název zboží Obj.č. Použití 0,5 litru = 100 litrů topné vody (1:200) Inhibitor 1100 Z-1100 Eliminátor hluku 1200 Předčistící přípravek 1300 Odstraňovač kalů 1400 Biocid neoxidační 1600 Z-1200 Směs inhibitorů proti korozi a tvorbě vodního kamene pro ÚT Směs pro snížení hlučnosti kotlů + topných systémů a obnovení topného faktoru bal. 0,5 l 499,- 499,- Z-1300 Přípravek pro čištění nových topných systémů 499,- Z-1400 Z-1600 Biocid oxidační 1700 Z-1700 Vysoce účinný čistič 1800 Extra silný čistič Tekuté těsnění Z-1800 Z Z-TT Přípravek pro odstranění stávajících kalů nečistot a obnovu účinnosti topných systémů Čistící přípravek pro odstranění biologických úsad v ústředním topení a podlahových systémech Čistící přípravek pro odstranění biologických úsad v nízkoteplotních systémech a podlahových systémech Vysoce účinný čisticí prostředek pro silně znečištěné topné systémy Extra silný odstraňovač koroze pro tlakové vyplachování stávajících topných systémů Tekuté těsnění pro zabránění drobných průsaků topných systémů 499,- 499,- 499,- 499,- 550,- 499,- (Kč/l) bal. 25l na poptávku na poptávku na poptávku na poptávku na poptávku na poptávku na poptávku na poptávku na poptávku Systémový filtr 22 Z-SF Odstraňovač nečistot magnetických i nemagnetických z topných systémů Kč/ks Demineralizační patrona Z-DP Čistí vodu od solí a minerálů a snižuje korozivní potenciál kapaliny Kč/ks ESM Filtr Z-ESM Elektrolytický odstraňovač vodního kamene Kč/ks Čištění solárních systémů ZEVARclean Čistidlo solárních systémů (balení 20 litrů) v ceně je zahrnuta likvidace použité čistící kapaliny 125 Kč/l 25

26 Elektrosvařovací jednotky Universal Elektrosvařovací jednotky Universal Název Obj.č. (Kč/ks) Uni Light (pro Ø mm) se skenerem a protokolovací pamětí (350 svárů) Uni 315 (pro Ø mm) se skenerem a protokolovací pamětí (500 svárů) Uni 500 (pro Ø mm) se skenerem a protokolovací pamětí (4000 svárů) Uni 1000 (pro Ø mm) se skenerem a protokolovací pamětí (4000 svárů) , , , ,- Jednotky jsou určeny pro tlakové systémy plyn, voda, kanalizace a primární okruhy. Všechny svařovací jednotky Universal jsou v základu nadstandardně vybaveny: - optickým skenerem - přepravním vakem / boxem - ruční škrabkou - protokolovací pamětí - softwarem v Českém a Slovenském jazyce. Příslušenství k svařovacím jednotkám Universal Název Rotační škrabka RT125 pro potrubí od Ø 25 do Ø 125 mm, vč. přepravního vaku Rotační škrabka PS180 pro potrubí od Ø 75 do Ø 200 mm, vč. přepravního vaku Rotační škrabka PS400 pro potrubí od Ø 137 do Ø 420 mm, vč. přepravního boxu Obj.č. (Kč/ks) RT , , ,- RychloŠkrabka d25 / d ,- RychloŠkrabka d ,- RychloŠkrabka d50 / ,- Řezák platových trubek TU140 pro potrubí od Ø 50 - Ø 140mm Řezák platových trubek T4 pro potrubí od Ø Ø 315mm , ,- Nůžky na PE potrubí max. d ,- Nůžky na PE potrubí max. d ,- Srážeč hran pro PE potrubí pro potrubí od Ø 20 - Ø 63mm ,- Bližší informace a přehled dalších nabízených produktů najdete na 26

27 Nářadí pro svařování Elektrovařovací řídící jednotky MSA a příslušenství Elektrosvařovací řídící jednotky MSA Plus Název Obj.č. (Kč/ks) MSA scanner ,- MSA scanner ,- MSA scanner ,- MSA scanner + mini-welding Book ,- MSA scanner 1D ,- Nářadí a přípravky Název Obj.č. Rozměry Balení (Kč/ks) Rotační škrabka RT063 d 25 až 63 1 ks ,- Rotační škrabka RT125 d 25 až ks ,- Rotační škrabka RT315 d ks ,- Náhradní břit pro škrabky ks 500,- Popisovač PEHD stříbrný POPPEHD 1 ks 106,- Odmašťovací šátek pro d 63 až ks 8,50 TANGIT KS čistič 1 l ks 292,- Ruční škrabka (4 břity) ks 552,- Řezák plastových trubek pro d10 až 63 1 ks 1.995,- Řezák plastových trubek pro d50 až ks 4.227,- Řezák plastových trubek pro d110 až ks 5.067,- Další technické informace jsou uvedeny na 27

28 Elektrotvarovky PE100 Elektrotvarovky z PE100 Odstranitelný středový doraz do d 160 mm. Integrovaný držák do d 63 mm. Integrovaný držák do d 63 mm Integrovaný držák do d 63 mm Elektrospojka Rozměr Obj.číslo Svař. řada Balení (ks) Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Elektroredukce Rozměr Obj. číslo Svař. řada Balení (ks) Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Elektrovíčko Rozměr Obj. číslo Svař. řada Balení (ks) Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Kompletní katalog včetně příslušenství naleznete na 28

29 Elektrotvarovky PE100 Elektrotvarovky z PE100 Integrovaný držák do d 63 mm Integrovaný držák do d 63 mm Integrovaný držák do d 63 mmd Elektrokoleno 90 Rozměr Obj.číslo Svař. řada Balení (ks) Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Elektrokoleno 45 Rozměr Obj.číslo Svař. řada Balení (ks) Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Elektro T-kus rovnoramenný Rozměr Obj.číslo Svař. řada Balení (ks) Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Kompletní katalog včetně příslušenství naleznete na 29

30 Elektrotvarovky PE100 Elektrotvarovky z PE100 Integrovaný držák do d 63 mm Na přání lze tento výrobek obdržet v provedení PE 100 nerez. Na přání lze tento výrobek obdržet v provedení PE nerez. Elektro T-kus kit rovnoramenný Rozměr Obj.číslo Svař. řada Balení (ks) Kč/ks d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- d SDR ,- Vložka k přechodce PE100 mosaz vnější závit Rozměr Obj.číslo Svař. řada Balení (ks) Kč/ks d 20 - ½" SDR ,- d 25 - ¾ SDR ,- d 32-1" SDR ,- d 32-1¼" SDR ,- d 32-1½" SDR ,- d 40-1" SDR ,- d 40-1¼" SDR ,- d 40-1½" SDR ,- d 50-1" SDR ,- d 50-1¼" SDR ,- d 50-1½" SDR ,- d 63-1¼" SDR ,- d 63-1½" SDR ,- 63-2" SDR ,- Vložka k přechodce PE100 mosaz vnitřní závit Rozměr Obj.číslo Svař. řada Balení (ks) Kč/ks d 32-1" SDR ,- d 40-1¼" SDR ,- d 50-1½" SDR ,- d 63-1" SDR ,- d 63-1¼" SDR ,- d 63-1½" SDR ,- d 63-2" SDR ,- Kompletní katalog včetně příslušenství naleznete na 30

31 Elektrotvarovky PE100 Další nabízené elektrotvarovky z PE100 Výběr z nabízených elektrotvarovek PE100. Elektrovíčko Elektrovíčko KIT Vložka k přechodce PE-mosaz, převlečná matice Elektrotvarovka sedlová Elektrotvarovka sedlová - opravárenská Elektrotvarovka sedlová balonóvací Elektrotvarovka sedlová navrtávací T-kus odbočkový s uzavíracím ventilem Elektrotvarovka sedlová - navrtávací T-kus odbočkový Kompletní katalog včetně příslušenství naleznete na Tvarovky z PE100 pro svařování na tupo Výběr z nabízených tvarovek pro svařování na tupo. Koleno 90º, 45º, 30º, 15º Oblouk 90º, 60º, 45º, 30º, 22º, 11º T-kus 90º + 45º T-kus 90º redukovaný Víčko Redukce Lemový nákružek Otočná příruba Kompletní katalog včetně příslušenství naleznete na 31

32 Mechanické svěrné spojky ijoint Mechanické svěrné spojky ijoint Spojka přímá Rozměr Obj.číslo Tlak.řada Balení (ks) Kč/ks d PN /25 47,- d PN /25 53,- d PN 16 50/25 61,- d PN ,- d PN ,- d PN ,- Spojka přímá redukovaná Rozměr Obj.číslo Tlak.řada Balení (ks) Kč/ks d PN /25 49,- d PN 16 75/25 61,- d PN ,- d PN ,- d PN ,- Přechodka vnější závit Rozměr Obj.číslo Tlak.řada Balení (ks) Kč/ks d 25 - ¾ PN /25 28,- d PN /25 28,- d 32 - ¾ PN /25 33,- d PN /25 33,- d 32-1¼ PN /25 43,- d PN ,- d 40-1¼ PN ,- d 40-1½ PN ,- d 50-1½ PN ,- d 63-1½ PN ,- Přechodka vnitřní závit Rozměr Obj.číslo Tlak.řada Balení (ks) Kč/ks d 25 - ¾ PN /25 32,- d PN /25 33,- d 32 - ¾ PN /25 40,- d PN /25 40,- d 32-1¼ PN /25 55,- d PN ,- d 40-1¼ PN ,- d 50-1¼ PN ,- d 50-1½ PN ,- d PN ,- Kompletní katalog včetně příslušenství naleznete na 32

33 Mechanické svěrné spojky ijoint Mechanické svěrné spojky pro PE potrubí Koleno 90 Rozměr Obj.číslo Tlak.řada Balení (ks) Kč/ks d PN / 25 50,- d PN / 25 58,- d PN / 25 68,- d PN ,- d PN ,- d PN ,- Koleno 90 - vnější závit Rozměr Obj.číslo Tlak.řada Balení (ks) Kč/ks d 20 - ½ PN / 25 32,- d 20 - ¾ PN / 25 32,- d 25 - ½ PN / 25 38,- d 25 - ¾ PN / 25 36,- d PN / 25 38,- d PN / 25 48,- d 40-1¼" PN ,- d 50-1½" PN ,- d PN ,- Koleno 90 - vnitřní závit Rozměr Obj.číslo Tlak.řada Balení (ks) Kč/ks d 20 - ½ PN / 25 33,- d 20 - ¾ PN / 25 34,- d 25 - ½ PN / 25 43,- d 25 - ¾ PN / 25 42,- d PN / 25 43,- d 32 - ½" PN / 25 50,- d 32 - ¾" PN / 25 51,- d 32-1" PN / 25 51,- d 40-1¼" PN ,- d 50-1½" PN ,- d 50-2" PN ,- Další nabízené svěrné spojky Kompletní katalog včetně příslušenství naleznete na 33

34 GWE CoAx-Fuse Koaxiální zemní sondy Produktové vlastnosti Materiál Délky Vnější trubka Výtlačné potrubí Odvzdušnění PE100 24, 32, 40m d140 x 8,3mm d40 x 3,7mm d25 x 2,3mm Výhody systému: - vhodné pro vytápění i chlazení - využití geotermální energie i v místech s omezenou možností vrtání - rychlá montáž díky integrovaným elektrotvarovkám - ochrana spodních vod díky dlouhodobému utěsnění mezikruží - optimální přenos tepla díky sníženému vrtnému odporu. Zapůjčení nářadí Nářadí Název produktu (Kč/den) Elektrosvářečka se čtecím perem / scannerem bez protokolovací paměti 200,- Elektrosvářečka se čtecím perem / scannerem včetně protokolovací paměti Svářečka pro svařování NA TUPO včetně příslušenství 34

35 Energetické využití stavebních konstrukcí:

36 síla pod povrchem OBCHODNÍ ODDĚLENÍ Strakonická 714, Liberec Tel.: GE-TRA s.r.o. Strakonická Liberec Tel.: Fax: DIČ: CZ IČO: ČSOB, a.s.: /0300 SPK-ON: DE Zapsáno v obchodním rejstříku, vedeného Krajským soudem v Ústí nad Labem, oddíl C, vložka 19786
