1 lindab usnadňujeme výstavbu Krytiny se stojatou drážkou Přehled materiálů pro falcované krytiny

2 L i n d a b SEAMLINE Krytiny se stojatou drážkou nadčasový design a 100% funkčnost střech Drážkové (rovněž nazývané falcované) krytiny patří neodmyslitelně k naší stavební praxi již desítky let. Jsou to první, široce užívané plechové krytiny, které lze najít na historických i novodobých budovách vystavených za posledních 100 let. Technologie pokládky se za tu dobu změnila překvapivě málo. To však neplatí o materiálech, které se pro dvojitou drážku používají nyní. Od klasických materiálů jako je pozinkovaný plech a měď k titanzinkovým slitinám, hliníku a předem povrchově upravené oceli. Lindab je dlouhole tým dodavatelem drážkových krytin, a to nejen po stránce materiálu. Nabídka zahrnuje i specializované kotvení krytin a unikátní aplikační nářadí. Součástí skupiny Lindab je i firma Bjarnes, která se specializuje na vývoj a výrobu příponek pro falcované krytiny. Vyvíjí také speciální nářadí pro automatizovanou montáž, které nemá v současnosti obdoby. Kromě toho Lindab vyvinul vlastní software na výpočet rozmístění kotvení krytiny podle aktuálního zatížení větrem a sněhem. Lze tak ušít řešení na míru kterékoliv budově v ČR, nadimenzovat počty a rozmístění příponek a doložit protokolem. V této brožuře naleznete všechny varianty drážkové krytiny SEAMLINE, které se dodávají na český trh. Lze tak zvážit vlastnosti každé z nich a rozhodnout se pro jejich optimální použití. Pro drážkové krytiny je obecně zásadní, aby byl materiál co neplastičtější, s minimální pružností. Nesmí klást odpor při dvojitém ohýbání a mít snahu vracet se do původního tvaru. Některé materiály se takto chovají přirozeně, jiné lze metalurgicky přizpůsobit, aby tyto vlastnosti vykazovaly. Lindab dodává své materiály pro falcování ve dvojí Nedoporučuje se používat pro zpracování na dvojitou podobě. Můžete si objednat svitkový plech o šířce drážku obyčejné, tvrdé plechy se základními povrchy. 610 nebo 670 mm a zpracování krytiny provádět až Funkci v takovém případě nelze garantovat především na místě stavby. Takové řešení je vhodné zejména po stránce těsnosti a odolnosti povrchových úprav. u složitých nebo rozlehlých střech. Ku pomoci Vám Provedení pokrytí na dvojitou stojatou drážku je vysoce v takovém případě budou naše falcovací stroje Schle trvanlivé řešení na desítky let a používání levných surovin bach, které si můžete zapůjčit. Falcovací svitky dodáváme je v rozporu s cenou montážních prací i očekávanou v hmotnostech kg, aby s nimi bylo možné funkcí střešní krytiny. manipulovat v podmínkách stavby. 2

3 Materiály a povrchové úpravy vhodné pro drážkovou krytinu Druhá možnost je objednat si výro bek SEAMLINE jako hotovou krytinu (SEAMLINE LSP) s postavenými dráž kami. Připravené lamely o maximální délce 8 m vám dodáme na stavbu bez pečně zabalené v dřevěné kleci. Stačí jen položit, připevnit a uzavřít drážky. To lze provádět opět strojně, nebo Seamline LSP manuálně za pomoci ručního nářadí. Seamline svitek 3

4 Lindab Seamline 4

5 Materiály a povrchové úpravy vhodné pro drážkovou krytinu SEAMLINE Premium odolná a dostupná střecha Základní řada plechu vhodného pro drážkovou krytinu. Přestože jde o základní lakovanou verzi, vyznačuje se mimořádnou odolností a zpracovatelností. Materiál SEAMLINE Premium je mírně tvrdší, než vyšší úroveň Elite. Hodí se na rovné a rozlehlé střešní plochy. Je možné jej opracovat ručně i strojně. Pro mimořádně složité ruční práce je však lépe využít měkčí materiál Elite. Svitkový materiál Premium má třídu tvrdosti DX52 a polyesterovou povrchovou úpravu na bázi přírodních olejů o tloušťce 36 µm. Povrchová vrstva je laminována polyamidovou výztuhou pro snížení rizika poškození povrchu při opracování. Podkladová vrstva je tvořena zinkem 350 g/m 2. Tloušťka samotného plechu je 0,6 mm. Falcovací materiál Premium se dodává v široké škále barev, z nichž většina je okamžitě k dispozici skladem. V řadě Premium se na daný výrobek vztahuje záruka 20 let. Vlastnost materiálu Šírka svitku Tloušťka plechu Hodnota 610 mm 0,6 mm Mez kluzu 290 N/mm 2 Tloušťka povrchové úpravy Zinkování Korozivní odolnost Reakce na oheň 35 µm 350 g/m 2 (cca 25 µm) RC4 A2 s1,d0 Pracovní teplota 15 až 100 C Textura povrchu Lesk 40 Odolnost proti poškrábání Lesklá, strukturovaná 35N Pozn.: ekologický materiál GreenCoat, dodává se s ochrannou fólií nezasahující do drážek, modul hotové krytiny je 535 mm. 434 hnědá 742 cihlově červená 015 černá 087 tmavě šedá 758 tmavě červená kód barvy HNED NCS S 8005 Y80R RAL 8017 kód barvy CICE NCS S 4040 Y80R RAL 8004 kód barvy CERN NCS S 9000 N RAL 9005 kód barvy TMSE NCS S 7005 B20G RAL 7011 kód barvy TMCE NCS S 5040 Y80R RAL barva mědi 001 antická bílá 045 stříbrná metalíza 044 šedá metalíza 022 světle šedá kód barvy REZV NCS S 4030 Y60R RAL 8003 kód barvy ANTI NCS S 1502 Y RAL 9002 kód barvy SMET NCS RAL 9006 kód barvy SEME NCS S 600 N RAL 7037 kód barvy SVSE NCS S 2005 G60Y RAL 7044 Barevné podání tisku se může mírně lišit od skutečných barev povrchových úprav. 5

6 Lindab SEAMLINE SEAMLINE Elite flexibilní krytina se zárukou 30 let Svitkový plech Lindab SEAMLINE Elite je hlavním materiálem pro falcování v sortimentu Lindab. Lze jej nalézt také pod dříve používaným označením PLX. Jde o hlubokotažný ocelový plech s extrémní plasticitou. Mez kluzu je 180 N/mm 2, což tento materiál řadí do třídy DX54 a definuje právě mimořádnou zpracovatelnost. Jde o plně recyklovatelný materiál s povrchovou úpravou na bázi přírodních olejů. Po čas jeho služby v roli střešní krytiny nevylučuje žádné látky a po dosloužení je téměř 100% recyklovatelný. Přestože jde o měkký ocelový plech, nedále si zachovává hlavní výhody, tedy malou teplotní roztažnost a vysokou průtažnost. Ocelové drážkové krytiny nepraskají ve spojích a ohybech. Díky malé roztažnosti jsou vhodné pro velké střešní plochy (až o délce 20 m). Falcovací materiál Elite se dodává v široké škále barev, z nichž většina je okamžitě k dispozici skladem. V řadě Elite se na daný výrobek vztahuje záruka 30 let. Vlastnost materiálu Šírka svitku Tloušťka plechu Hodnota 670 mm 0,6 mm Mez kluzu 180 N/mm 2 Tloušťka povrchové úpravy Zinkování Korozivní odolnost Reakce na oheň 35 µm 350 g/m 2 (cca 25 µm) RC4 A2 s1,d0 Pracovní teplota 15 až 100 C Textura povrchu Lesk 40 Odolnost proti poškrábání Lesklá, strukturovaná 35 N Pozn.: ekologický materiál GreenCoat, dodává se s ochrannou fólií nezasahující do drážek, modul hotové krytiny je 595 mm. M M M M 434 hnědá 742 cihlově červená 015 černá 087 tmavě šedá 758 tmavě červená kód barvy HNED NCS S 8005 Y80R RAL 8017 kód barvy CICE NCS S 4040 Y80R RAL 8004 kód barvy CERN NCS S 9000 N RAL 9005 kód barvy TMSE NCS S 7005 B20G RAL 7011 kód barvy TMCE NCS S 5040 Y80R RAL 3009 M M 044 šedá metalíza 001 antická bílá 045 stříbrná metalíza 778 barva mědi 874 tmavě zelená kód barvy SEME NCS S 600 N RAL 7037 kód barvy ANTI NCS S 1502 Y RAL 9002 kód barvy SMET NCS RAL 9006 kód barvy REZV NCS S 4030 Y60R RAL 8003 kód barvy TMZE NCS S 6020 G30Y RAL světle modrá 558 azurově modrá 461 kamenná šeď 830 borovicově zelená 022 světle šedá kód barvy SVMO NCS S 4030 B10G RAL 5024 kód barvy AZUR NCS S 5030 R90B RAL 5009 kód barvy KASE NCS S 3502 Y RAL 7038 kód barvy BOZE NCS S 7010 G30Y RAL 6020 kód barvy SVSE NCS S 2005 G60Y RAL 7044 M Dodává se také v matném provedení. 6

7 Materiály a povrchové úpravy vhodné pro drážkovou krytinu 7

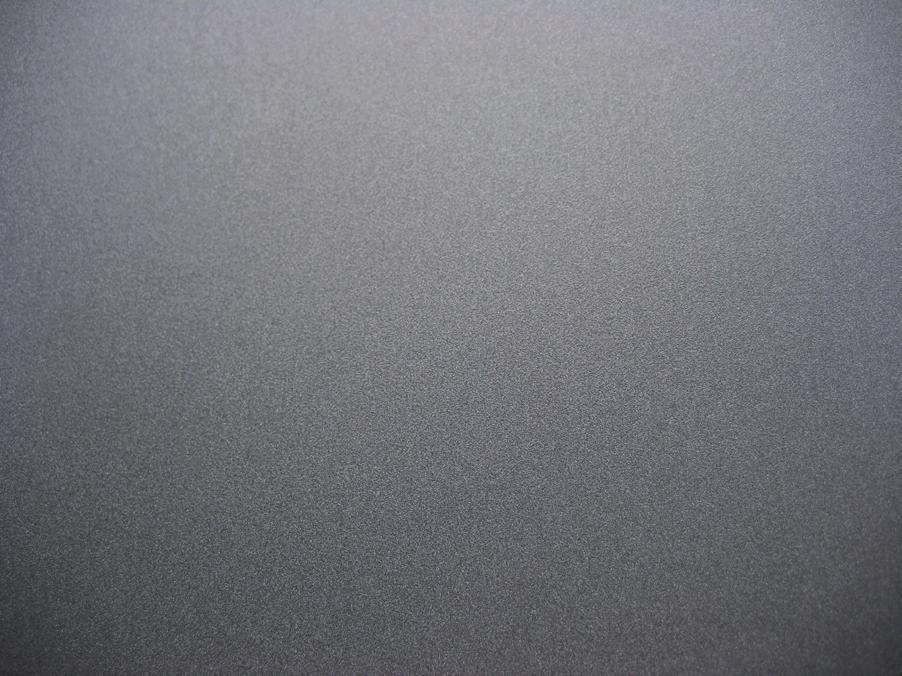

8 Lindab SEAMLINE SEAMLINE Durafrost nejpokročilejší povrchová úprava Durafrost je zcela novým materiálem odvozeným od řady Elite. Nový povrch má vylepšenou odolnost a také moderní, matný a strukturovaný povrch. Materiál Durafrost je dostupný v šedých odstínech a je velmi vhodný pro střešní i stěnové konstrukce. Díky matnému povrchu nejsou na povrchu viditelná zvlnění plechu, která jinak nelze technologicky vyloučit a pro falcované krytiny jsou obecně typická. Díky sníženému odrazu světla se tyto nerovnosti na Durafrostu nezobrazují. Jádro materiálu tvoří měkký plech třídy DX52. Míra zinkování je 350 g/m 2. Falcovací materiál Durafrost se dodává ve čtyřech šedých odstínech. Na plech pro drážkovou krytinu Durafrost se vztahuje záruka 30 let. Vlastnost materiálu Šírka svitku Tloušťka plechu Hodnota 610 mm 0,6 mm Mez kluzu 270 N/mm 2 Tloušťka povrchové úpravy Zinkování Korozivní odolnost Reakce na oheň 30 µm 350 g/m 2 (cca 25 µm) RC4 A2 s1,d0 Pracovní teplota 10 až 100 C Textura povrchu Lesk 5 Odolnost proti poškrábání matná, strukturovaná 35N Pozn.: ekologický materiál GreenCoat, dodává se s ochrannou folií nezasahující do drážek, modul hotové krytiny je 535 mm. 455 titanově šedá 217 cementově šedá 242 střední šedá 015 černá kód barvy TISE NCS S 7502-B RAL 7016 struktura matná, hrubá kód barvy CESE NCS S 2500-N RAL 7038 struktura matná, hrubá kód barvy STSE NCS S 6502-G RAL 7012 struktura matná, hrubá kód barvy CERN NCS S 9000 N RAL 9011 struktura matná, hrubá Barevné podání tisku se může mírně lišit od skutečných barev povrchových úprav. 8

9 Materiály a povrchové úpravy vhodné pro drážkovou krytinu SEAMLINE Alu PVDF hliníková střecha pro vaši stavbu Zástupce hliníkové drážkové krytiny se označuje SEAMLINE Alu PVDF. Skandinávský materiál má vyšší tloušťku, než je obvyklé, aby se maximálně omezilo vlnění na hotové krytině. Tloušťka materiálu rovněž prodlouží absolutní životnost krytiny. Pevný, hliníkový plech s povrchovou úpravou PVDF je vhodný pro širokou škálu staveb. Lze s ním pracovat dle obvyklých pravidel a postupů jako s ostatními falcovacími materiály. Hliníkové jádro je v třídě 8111 H41. Povrchovou úpravu tvoří pokročilý systém PVDF s vylepšenou odolností vůči poškrábání. Povrch je hladký s mírným leskem. Falcovací materiál Alu PVDF se dodává v pěti odstínech. Na plech pro drážkovou krytinu Alu PVDF se vztahuje záruka 50 let. Vlastnost materiálu Šírka svitku Tloušťka plechu Třída hliníku Tloušťka povrchové úpravy Korozivní odolnost Reakce na oheň Hodnota 610 mm 0,8 mm 8111 H41 25 µm RC5 Pozn.: dodává se s ochrannou folií nezasahující do drážek, modul hotové krytiny je 535 mm. A1 Pracovní teplota 15 až 80 C Textura povrchu Lesk 30 lesklá Odolnost proti poškrábání tmavě šedá 758 tmavě červená 044 šedá metalíza 015 černá 045 stříbrná metalíza kód barvy TMSE NCS S 7005 B20G RAL 7011 struktura lesklá kód barvy TMCE NCS S 5040 Y80R RAL 3009 struktura lesklá kód barvy SEME NCS S 600 N RAL 7037 struktura lesklá kód barvy CERN NCS S 9000 N RAL 9005 struktura lesklá kód barvy SMET NCS RAL 9006 struktura lesklá Barevné podání tisku se může mírně lišit od skutečných barev povrchových úprav. * Alu PVDF je hliníkový svitkový plech pro falcování. 9

10 Lindab Seamline 10

11 Materiály a povrchové úpravy vhodné pro drážkovou krytinu Seamline MAGESTIC moderní střecha s patinou Magestic je jediným zástupcem mezi drážkovými krytinami, který není opatřen lakovou vrstvou, ale pokovením. Inovativní řešení, které nahrazuje zastaralé pozinkování, ale částečně také používaný Aluzink. Nový povrch Magestic je založený na bázi zinku a hořčíku a dosahuje mimořádné korozivní odolnosti. Zůstává po celou dobu životnosti ve své přírodní formě, nenatírá se. Postupně však získává šedou patinu. Během cca 4 5let se povrch materiálu změní do středně šedé barvy. Pokovení je provedeno v nadstandardní gramáži 310 g/m 2. Směs pokovení je navíc účinnější než běžný pozink. Tento druh výrobku vykazuje velmi vysoké korozivní odolnosti a díky tomu se používá v přímořských oblastech, kde jiné materiály trpí vzdušnou salinitou. Výhodou při zpracování je absence povrchové úpravy, takže práce s tímto materiálem je identická jako s pozinkem nebo mědí. Vlastnost materiálu Hodnota Šírka svitku 610 mm Tloušťka plechu 0,6 mm Mez kluzu 270 N/mm 2 Tloušťka povrchové úpravy 24 µm Zinkování 310 g/m 2 Korozivní odolnost RC4 Reakce na oheň A1 Pracovní teplota 15 až 100 C Textura povrchu přírodní lesklá Pozn.: modul hotové krytiny je 535 mm, dodává se bez fólie, ochranná vrstva je stejná na obou stranách plechu. Falcovací materiál Magestic se dodává v přírodním stříbrném provedení. Na plech pro drážkovou krytinu Magestic se vztahuje záruka 20 let. Povrch materiálu postupně získává patinu a mění se do středně šedé barvy. nový po 6 měsících po 4 letech Barevné podání tisku se může mírně lišit od skutečných barev povrchových úprav. 11
