1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.7 Základy klempířského minima Kapitola 3 Materiály užívané klempíři Ing. Polehňa Vladimír

2 Obsah OBSAH... 2 ANOTACE MATERIÁLY UŽÍVANÉ KLEMPÍŘI POUŽÍVANÉ MATERIÁLY : PARAMETRY POLOTOVARŮ: JEDNOTLIVÉ DRUHY MATERIÁLŮ PRACOVNÍ LIST MATERIÁLY POUŽÍVANÉ KLEMPÍŘI DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 11

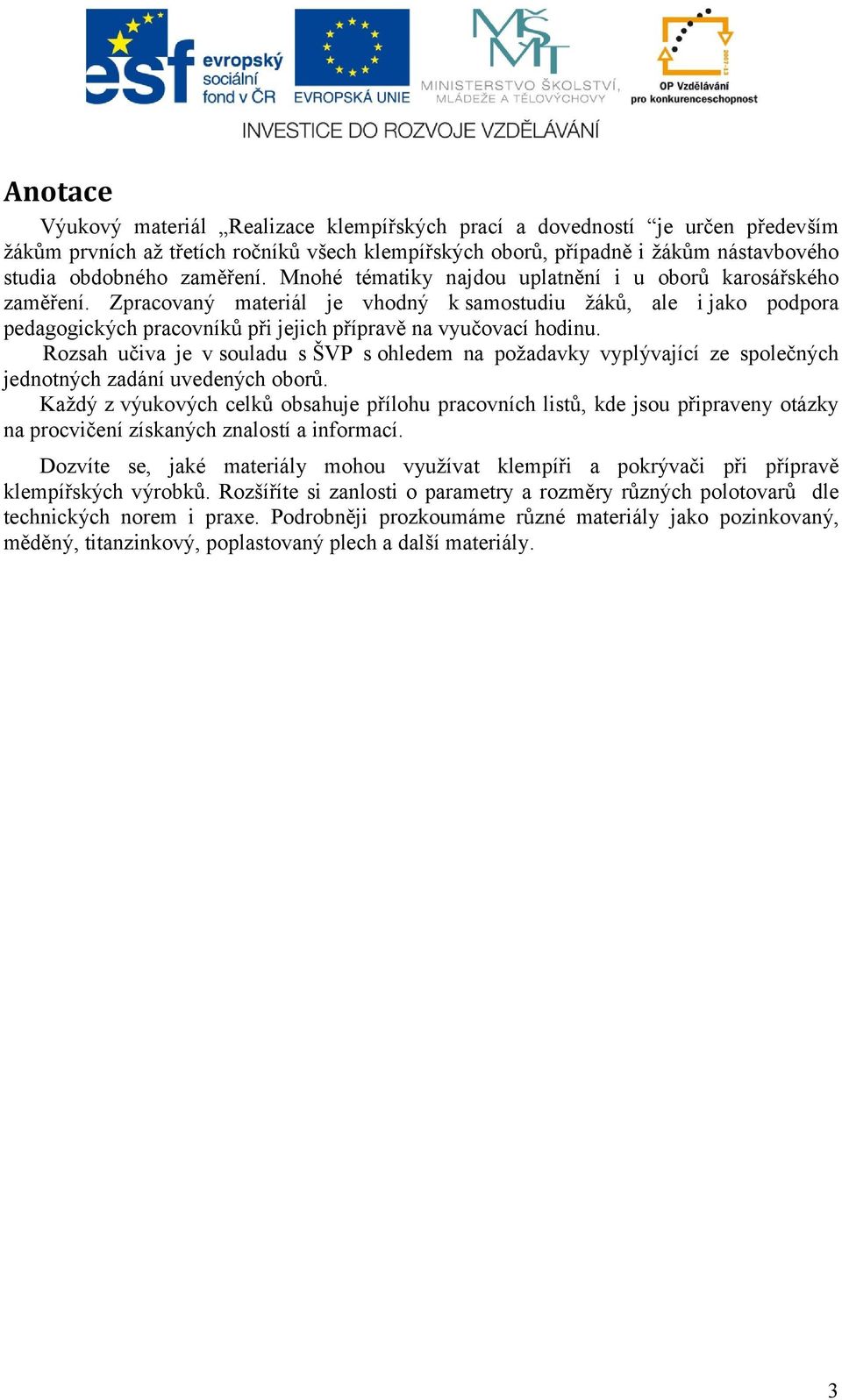

3 Anotace Výukový materiál Realizace klempířských prací a dovedností je určen především žákům prvních až třetích ročníků všech klempířských oborů, případně i žákům nástavbového studia obdobného zaměření. Mnohé tématiky najdou uplatnění i u oborů karosářského zaměření. Zpracovaný materiál je vhodný k samostudiu žáků, ale i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Každý z výukových celků obsahuje přílohu pracovních listů, kde jsou připraveny otázky na procvičení získaných znalostí a informací. Dozvíte se, jaké materiály mohou využívat klempíři a pokrývači při přípravě klempířských výrobků. Rozšíříte si zanlosti o parametry a rozměry různých polotovarů dle technických norem i praxe. Podrobněji prozkoumáme různé materiály jako pozinkovaný, měděný, titanzinkový, poplastovaný plech a další materiály. 3

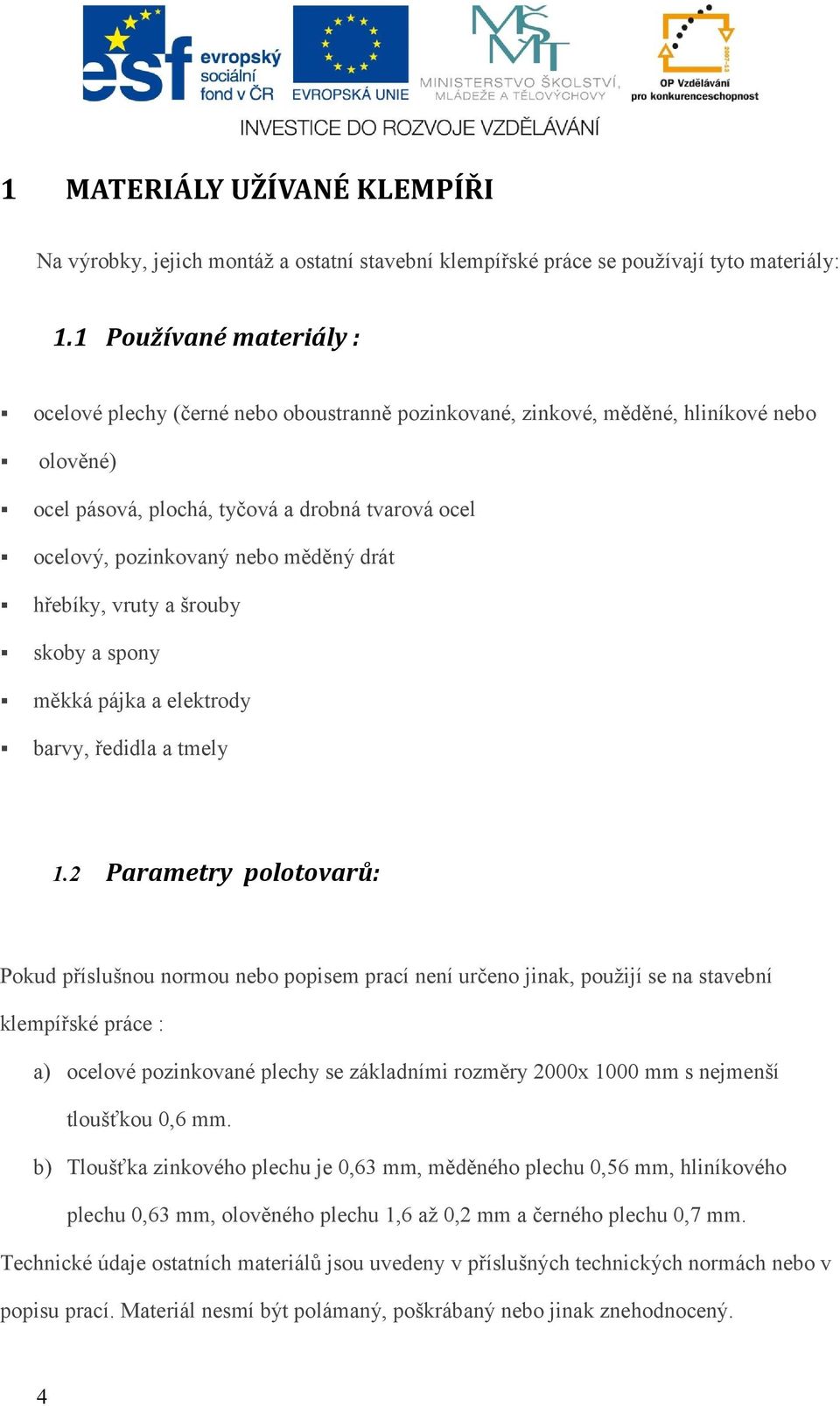

4 1 MATERIÁLY UŽÍVANÉ KLEMPÍŘI Na výrobky, jejich montáž a ostatní stavební klempířské práce se používají tyto materiály: 1.1 Používané materiály : ocelové plechy (černé nebo oboustranně pozinkované, zinkové, měděné, hliníkové nebo olověné) ocel pásová, plochá, tyčová a drobná tvarová ocel ocelový, pozinkovaný nebo měděný drát hřebíky, vruty a šrouby skoby a spony měkká pájka a elektrody barvy, ředidla a tmely 1.2 Parametry polotovarů: Pokud příslušnou normou nebo popisem prací není určeno jinak, použijí se na stavební klempířské práce : a) ocelové pozinkované plechy se základními rozměry 2000x 1000 mm s nejmenší tloušťkou 0,6 mm. b) Tloušťka zinkového plechu je 0,63 mm, měděného plechu 0,56 mm, hliníkového plechu 0,63 mm, olověného plechu 1,6 až 0,2 mm a černého plechu 0,7 mm. Technické údaje ostatních materiálů jsou uvedeny v příslušných technických normách nebo v popisu prací. Materiál nesmí být polámaný, poškrábaný nebo jinak znehodnocený. 4

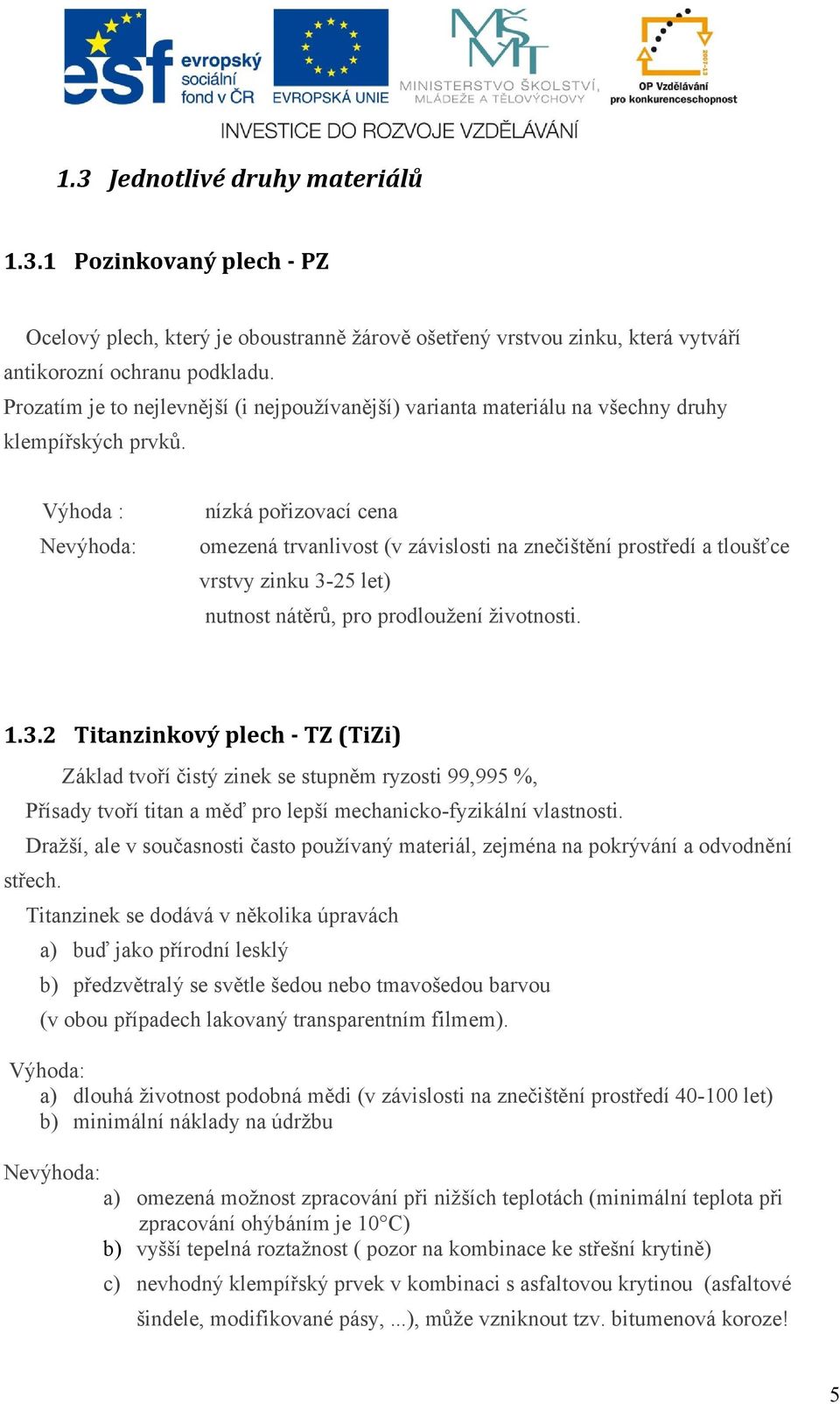

5 1.3 Jednotlivé druhy materiálů Pozinkovaný plech - PZ Ocelový plech, který je oboustranně žárově ošetřený vrstvou zinku, která vytváří antikorozní ochranu podkladu. Prozatím je to nejlevnější (i nejpoužívanější) varianta materiálu na všechny druhy klempířských prvků. Výhoda : nízká pořizovací cena omezená trvanlivost (v závislosti na znečištění prostředí a tloušťce vrstvy zinku 3-25 let) nutnost nátěrů, pro prodloužení životnosti Titanzinkový plech - TZ (TiZi) Základ tvoří čistý zinek se stupněm ryzosti 99,995 %, Přísady tvoří titan a měď pro lepší mechanicko-fyzikální vlastnosti. Dražší, ale v současnosti často používaný materiál, zejména na pokrývání a odvodnění střech. Titanzinek se dodává v několika úpravách a) buď jako přírodní lesklý b) předzvětralý se světle šedou nebo tmavošedou barvou (v obou případech lakovaný transparentním filmem). Výhoda: a) dlouhá životnost podobná mědi (v závislosti na znečištění prostředí let) b) minimální náklady na údržbu a) omezená možnost zpracování při nižších teplotách (minimální teplota při zpracování ohýbáním je 10 C) b) vyšší tepelná roztažnost ( pozor na kombinace ke střešní krytině) c) nevhodný klempířský prvek v kombinaci s asfaltovou krytinou (asfaltové šindele, modifikované pásy,...), může vzniknout tzv. bitumenová koroze! 5

6 1.3.3 Měděný plech - CU (Cu ) Žádaný materiál na pokrývání a odvodnění střech. Měď je vhodná na všechny druhy klempířských výrobků pro vynikající tvarovatelnost. Výhoda: a) dlouhá životnost (běžně i 100let) b) na počasí nezávislé zpracování c) téměř nulové náklady na údržbu a) vysoká pořizovací cena b) vyšší tepelná roztažnost( pozor při použití ke střešní krytině. ) Hliníkový plech - Al Je o něco dražším materiálem než pozink. Používá se hlavně na pokrývání a oplechování střech, prosazuje se už i na žlaby, svody a ostatní doplňky odvodnění střech. Nejčastěji používaná povrchová úprava je: a) lakováním v široké paletě barev RAL, b) lakováním v barvách dle výrobce (KJG, SAG), c) případně přírodní lesklá úprava. Výhoda: a) nízká hmotnost b) dobrá tvarovatelnost c) vynikající odolnost vůči korozi a vysoká životnost a) měkkost materiálu - větší možnost poškození odvodňovacích prvků ( např. poškrabání sjíždějícím sněhem nebo ledem,...) 6

7 1.3.5 Aluzinkový plech Jádro tvoří ocelový plech, který je na povrchu chráněn vrstvou hliníku a zinku. výhoda: a) Tato povrchová úprava má asi 5x delší životnost než pozic b) Navíc umožňuje vysokou přilnavost pro případný nátěr Poplastovaný a lakovaný pozinkovaný plech Hojně používaný zejména na pokrývání a odvodnění střech Nejznámější dodavatelé: od firem Lindab, Ruukki, Satjam, ROVA a KJG. Nejběžnější plastové ochranné vrstvy jsou: a) Polyuretan (PU) b) Polyester (PE) c) Polyvinylidenfuorit (PVDF) d) Plastisol (PVC-P) v různých tloušťkách vrstvy (nejčastěji 20-50µm) v široké paletě barev podle výrobce ( Lindab, KJG, Ruukki, Satijam,...). Výhoda: a) dobrá odolnost vůči korozi b) vysoká barevná stálost a) nutnost pouze mechanického (nelze pájet) případně chemického spojení (speciální lepidla), u PE a PVC-P b) menší odolnost vůči UV záření Nerezový plech Ušlechtilý ocelový plech s obsahem chromu a niklu - tvoří spolehlivou ochranu tohoto materiálu. Používaný hlavně jako fasádní a krytinový kov. Dodává se: a) v úpravách šedé patiny b) s matným povrchem c) nebo v klasickém lesklém povrchu nepodléhajícím oxidaci 7

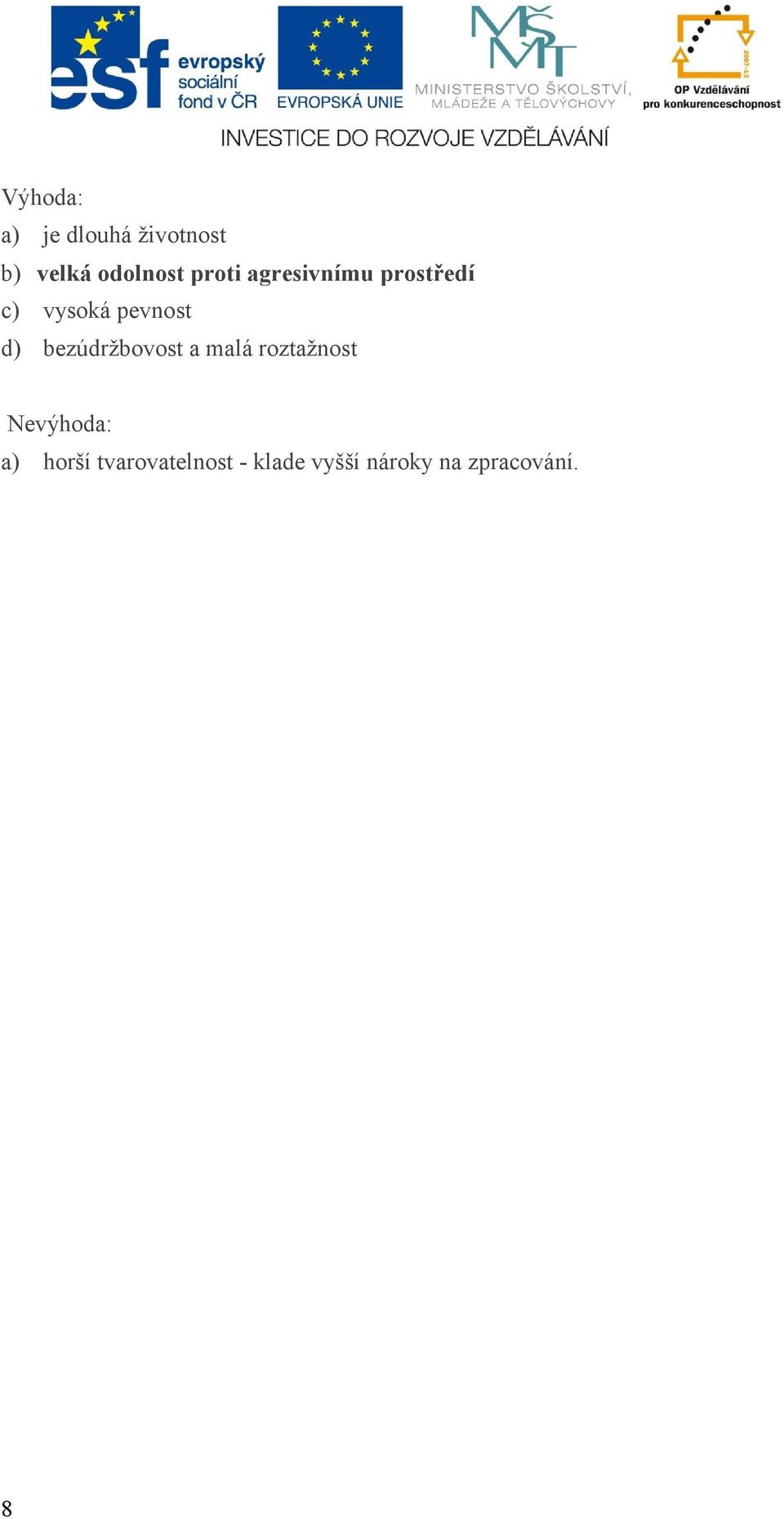

8 Výhoda: a) je dlouhá životnost b) velká odolnost proti agresivnímu prostředí c) vysoká pevnost d) bezúdržbovost a malá roztažnost a) horší tvarovatelnost - klade vyšší nároky na zpracování. 8

9 2 Pracovní list MATERIÁLY POUŽÍVANÉ KLEMPÍŘI 1) Uveď min 7 materiálů užívaných klempíři a.. e... b.. f. c.. g. d ) Uveď používané síly (tloušťky) plechů Fe....Cu Zn Al. 3) Popiš vlastnosti a použití Cu 4) Uveď výhody a nevýhody titanzinkových plechů Výhody: 5) Zakroužkuj nejběžnější plastové materiály používané pro plastové ochranné vrstvy PVC PA PU P PE ABS PVDF PP PVC-P Pb 6) Z čeho se skládá nerezový plech? a) Fe + Cr + Ms b) Fe + Zn + Cu c) Cu + Cr + Fe d) Fe + Cu + Ni 7) Uveď výhody anevýhody poplastovaných materiálů.. Nevýhody: 9
