VAKUOVÉ DOPRAVNÍKY GRANULÁTU ŘADY SP

Transkript

1 VAKUOVÉ DOPRAVNÍKY GRANULÁTU ŘADY SP Jednofázové dopravníky řady SP od New Omap jsou ideálním řešením pro podávání granulátu od výrobního stroje pomocí stlačeného vzduchu. Díky vysoké kvalitě konstrukce a průkopnickému výkonu představují špičkový výrobek v oboru dopravních systémů. Technické vlastnosti: cyklón z nerezové oceli uchycení příruby otočné o 360 postranní klapka pro odvzdušnění (volitelně) těsnicí lopatka bez těsnění blikající světlo pro případ chybného podávání (volitelně) motor výfuku se zvukotěsným víkem z lakované oceli bezhlučnost těsně přiléhající víko chlazení motoru bypassu antistatický látkový filtr automatické čistění filtru stlačeným vzduchem navrženo a konstruováno dle standardů CE s následujícími vlastnostmi: - společná karta pro jednofázové, střídavé a centrální instalace - teplý start jednofázového motoru - kontrola opotřebení kartáčů - regulace proporcionálního ventilu - řízení pauzy - řízení doby nabíjení - blikající světlo při nedostatku suroviny Technické údaje SP-1 SP-2 SP-3 SP-4 Výkon motoru W Objem dm Max. výrobní výkon kg/ h Vakuum kpa Hlučnost db (A) Napětí/ frekvence V/ Hz 230/ / / / 50 Hmotnost kg Rozměry H mm L mm W mm Materiál D - průměr mm Příruba A - průměr mm Průměr B mm Průměr E mm Shoz F - průměr mm

2 VAKUOVÉ DOPRAVNÍKY GRANULÁTU ŘADY TP Třífázové dopravníky TP od New Omap jsou ideálním řešením pro spolehlivý přesun granulátu. Třífázový tlakový ventilátor s postranními vývody nevyžaduje údržbu a má výkon od 0,74 do 11 kw. Technické vlastnosti: cyklón z nerezavějící oceli upevnění příruby otočné o 360 cyklón s postranní klapkou pro odvzdušnění (volitelně) tlakový ventilátor s postranními kanály, který zaručí značný dosah a výkon na zemi instalované ovládání blikající světlo pro chybné podávání (volitelně) těsnicí lopatka bez těsnění bezhlučný chod těsnicí víko cyklónu antistatický látkový filtr automatické čištění filtru stlačeným vzduchem navrženo a konstruováno dle standardů CE elektronická karta s těmito vlastnostmi: - společná karta pro jednofázové, střídavé a centrální instalace - regulace proporcionálního ventilu - řízení pauzy - řízení doby nabíjení - blikající světlo při nedostatku suroviny Technické údaje TP1 TP2 TP3 TP4 TP5 TP6 TP7 TP8 Výkon motoru W dm Max. výrobní výkon kg/ h Vakuum kpa Hlučnost db (A) Napětí/ frekvence V/ Hz 400/50 400/50 400/50 400/50 400/50 400/50 400/50 400/50 Hmotnost cyklónu kg Hmotnost vak. ventilátoru kg Rozměry cyklónu H mm L mm W mm Vakuum C - průměr mm Materiál D průměr mm Příruba A průměr mm Průměr B mm Průměr E mm 6, Shoz F mm Rozměry vakuového ventilátoru O mm M mm N mm

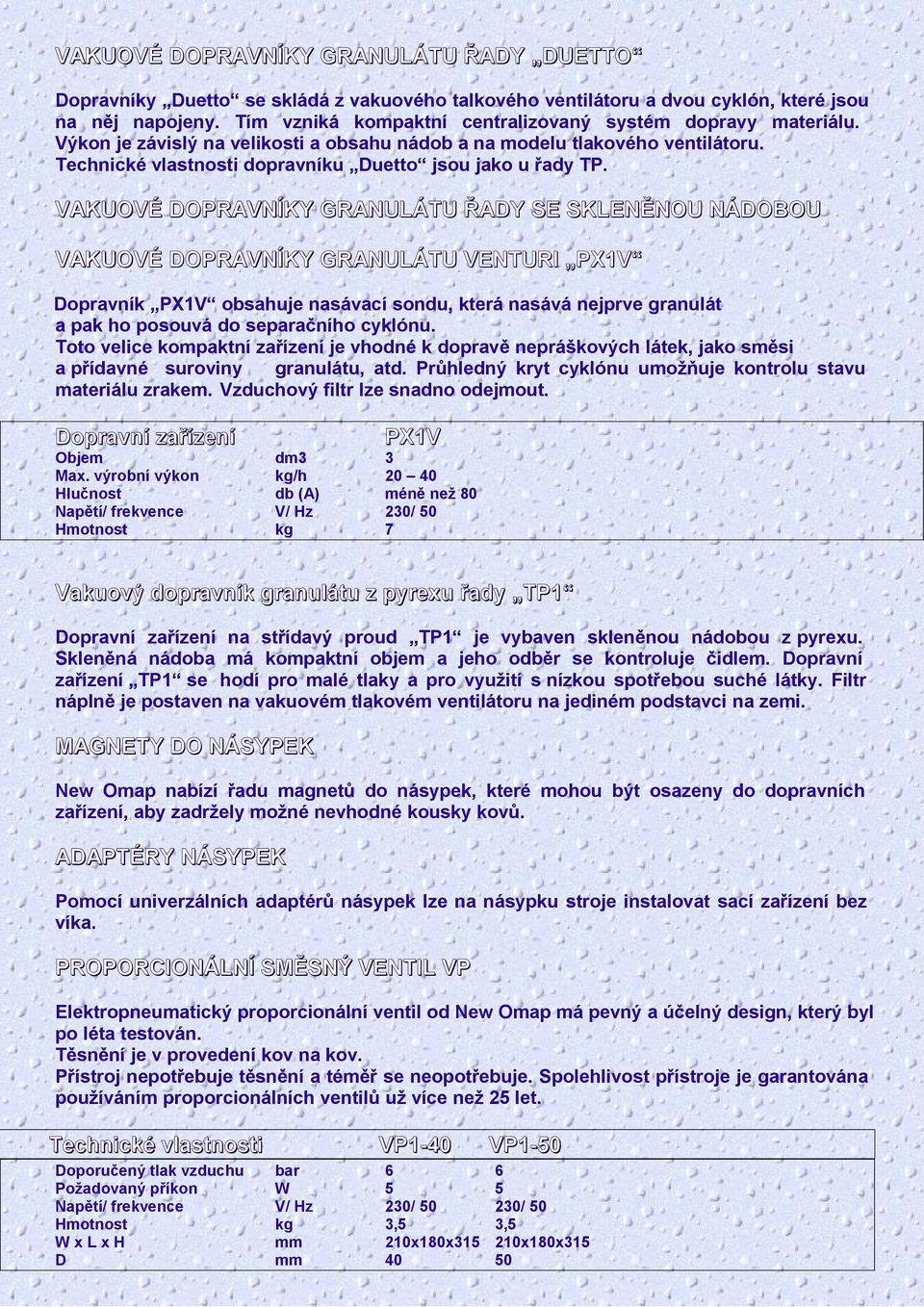

3 VAKUOVÉ DOPRAVNÍKY GRANULÁTU ŘADY DUETTO Dopravníky Duetto se skládá z vakuového talkového ventilátoru a dvou cyklón, které jsou na něj napojeny. Tím vzniká kompaktní centralizovaný systém dopravy materiálu. Výkon je závislý na velikosti a obsahu nádob a na modelu tlakového ventilátoru. Technické vlastnosti dopravníku Duetto jsou jako u řady TP. VAKUOVÉ DOPRAVNÍKY GRANULÁTU ŘADY SE SKLENĚNOU NÁDOBOU VAKUOVÉ DOPRAVNÍKY GRANULÁTU VENTURI PX1V Dopravník PX1V obsahuje nasávací sondu, která nasává nejprve granulát a pak ho posouvá do separačního cyklónu. Toto velice kompaktní zařízení je vhodné k dopravě nepráškových látek, jako směsi a přídavné suroviny granulátu, atd. Průhledný kryt cyklónu umožňuje kontrolu stavu materiálu zrakem. Vzduchový filtr lze snadno odejmout. Dopravní zařízení PX1V Objem dm3 3 Max. výrobní výkon kg/h Hlučnost db (A) méně než 80 Napětí/ frekvence V/ Hz 230/ 50 Hmotnost kg 7 Vakuový dopravník granulátu z pyrexu řady TP1 Dopravní zařízení na střídavý proud TP1 je vybaven skleněnou nádobou z pyrexu. Skleněná nádoba má kompaktní objem a jeho odběr se kontroluje čidlem. Dopravní zařízení TP1 se hodí pro malé tlaky a pro využití s nízkou spotřebou suché látky. Filtr náplně je postaven na vakuovém tlakovém ventilátoru na jediném podstavci na zemi. MAGNETY DO NÁSYPEK New Omap nabízí řadu magnetů do násypek, které mohou být osazeny do dopravních zařízení, aby zadržely možné nevhodné kousky kovů. ADAPTÉRY NÁSYPEK Pomocí univerzálních adaptérů násypek lze na násypku stroje instalovat sací zařízení bez víka. PROPORCIONÁLNÍ SMĚSNÝ VENTIL VP Elektropneumatický proporcionální ventil od New Omap má pevný a účelný design, který byl po léta testován. Těsnění je v provedení kov na kov. Přístroj nepotřebuje těsnění a téměř se neopotřebuje. Spolehlivost přístroje je garantována používáním proporcionálních ventilů už více než 25 let. Technické vlastnosti VP1-40 VP1-50 Doporučený tlak vzduchu bar 6 6 Požadovaný příkon W 5 5 Napětí/ frekvence V/ Hz 230/ / 50 Hmotnost kg 3,5 3,5 W x L x H mm 210x180x x180x315 D mm 40 50
