FlexPAK 1000 DX. Špičkové řešení pro odsávání. Vždy s dostatečnou kapacitou.

Transkript

1 Špičkové řešení pro odsávání. Vždy s dostatečnou kapacitou. Vysokopodtlaková jednotka FlexPAK představuje nejzásadnější řešení na trhu. Přístroj je určen pro odsávání svařovacích dýmů, prach z broušení, kovových třísek apod. FlexPAK je vhodný pro čištění pracoviště, dílny a strojů. FlexPAK reguluje rychlost motoru automaticky v závislosti na poptávce podtlaku. Ve srovnání s tradičními regulátory poskytuje FlexPAK optimální a vyváženou hladinu vakua podle potřeby a zajišťuje tak energeticky úsporný provoz. Filtry jsou účinně regenerované za použití výkonného vzduchového pulsu na čistou stranu filtračních vložek pomocí rychlého otevření regeneračního ventilu. Prach je sražen pulsem vzduchu a shromažďují se ve sběrné nádobě. Sekvence je řízena PLC a může být upravena tak, aby vyhovovala každému typu instalace, čímž se maximalizuje životnost filtru a zajišťuje správné fungování jednotky. FlexPAK může být vybaven různými typy snímačů, například snímač hladiny do nádoby s odpadem, ukazatel tlakové ztráty filtru (signalizuje ucpané filtry) a požární hlásič. Alarmy mohou být aktivovány na úrovni A a B a mohou tak být nastaveny jako vizuální nebo zvukové signály. FlexPAK800 DX je vysokopodtlaková jednotka, vhodné pro aplikace, kde je třeba odstranit kovové třísky, prach z otryskávání a jiné těžší částice. FlexPAK1000 DX pracuje s nižší úrovní podtlaku a je vhodný pro odsávání od svařování a odsávání prach a pro použití všude tam, kde je třeba konstantní proudění vzduchu, nezávisle na počtu uživatelů. FlexPAK DX je určen k odsávání a filtraci hořlavého a nehořlavého prachu, ale jednotka jako celek nesmí být umístěna v prostoru, který je klasifikována jako zóna s nebezpečím výbuchu v souladu se směrnicí 1999/92/ ES. Pouze vnitřní prostor filtrační jednotky splňuje pořadavky ATEX legislativy. FlexPAK 500 DX může být použit s potrubními systémy, jejichž vnitřní prostor je klasifikován jako zóna 20, 21 nebo 22. Produkt je bez speciálního značení, protože v něm neexistuje žádný vnitřní zdroj vznícení. Vnitřní prostor je třeba považovat za jednoduchý filtr / zásobník a nespadá do působnosti směrnice 94/9/ES. Je nanejvýš důležité znát vlastnosti extrahovaného materiálu. FlexPAK DX je vhodný jako součást odsávacího systému pro shromažďování materiálu s následujícími vlastnosti: Třída výbušnosti prachu: St1 a St2 Pmax: 10 bar MI (minimální iniciační energie)> 3 mj MIT (minimální teplota vznícení)> 205 C Materiály, u kterých nejsou deklarované charakteristiky ve výše uvedených limitech musí být podrobeny laboratornímu testu před použitím s FlexPAK DX. Kontaktujte Nederman pro technickou podporu a zajištění rozboru prachu. Vestavěné funkce PLC: proplach potrubí a sekvence čištění filtru jsou provedeny těsně před uvedením systému do volnoběhu. Týdenní časovač - zajišťuje, že je jednotka vypnutá mimo obvyklou pracovní dobu. Spínač přesčasové práce (volitelně). Možnost vyprázdnění odpadní nádoby: manuální, automatické

2 časově řízené vyprazdňování, nebo volitelný snímač zaplnění nádoby. Možnosti čištění filtru: automatické časově řízené, automatické čištění spouštěné na základě senzoru tlakové ztráty. Zabudované bezpečnostní funkce: Čištění filtru je během manipulace se sběrnou nádobou nebo po dobu vyprazdňování je blokováno Vestavěný nouzový vypínač. Monitorovaný kontrolní filtr pro detekci výpadku hlavního filtru. Monitorovaná membrána pro odlehčení výbuchu. Uvolní výbuchový tlak do bezpečné oblasti a automaticky odstavá jednotku. Snadno se instaluje Věstavěné PLC funkce Nízké náklady na provoz a údržbu Zabudované bezpečnostní funkce Vhodný pro široké spektrum aplikací Název produktu Hlučnost (db(a)) 70 Požadavky na stlačený vzduch Instalace Metoda čištění filtru Application Pracovní tlak (kpa) 15 Objem sběrné nádoby (l) 70 Max. průtok (m3/h) Filtrační plocha (m2) 6 FlexPAK 1000 DX Suché a mokré vysávání (připojení Ø6) Vnitřní Napětí (V) 400 Frekvence (Hz) 50 Počet fází 3 Typ filtru Počet filtračních elementů 1 Materiál filtru Elektrická zástrčka Zpětný vzduchový proplach Prach, Granulát, Drť, Dýmy, Třísky 1000 při -15 kpa Vak Třída M Bez Working pressure (kpa) 15 Noise level (db(a)) 70 Max vaccum (kpa) 20 Hmotnost (kg) 412,5 Výkon (kw) 18,5 Granulát Drť Dýmy Třísky Prach

3 Jméno datasheetu [model] FlexPak 1000 DX 50Hz, 400V

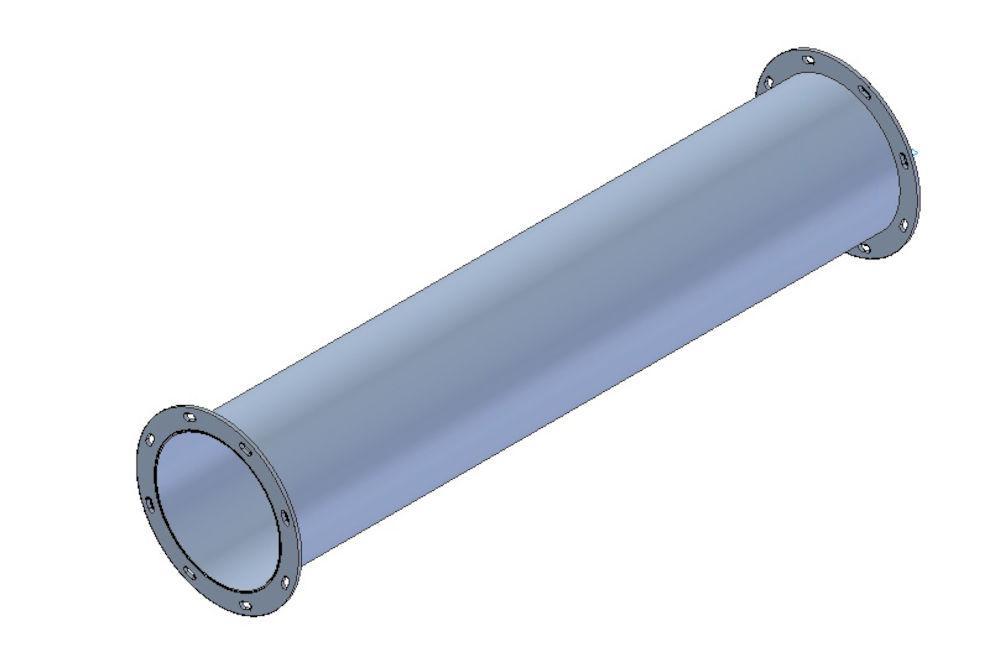

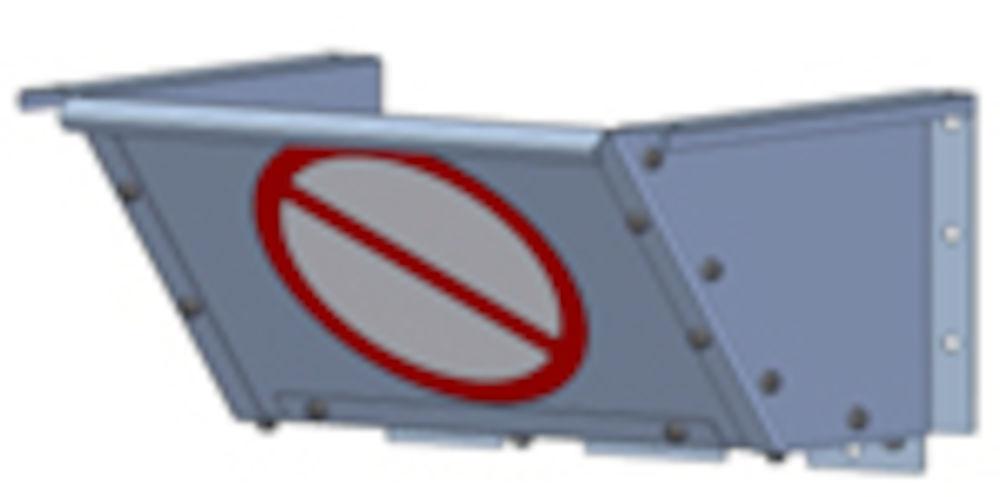

4 [accessory] [partno] Deflektor pro odlehčovací panel 220x Snímač tlakové ztráty 3-15 kpa NC Indikátor zaplnění sběrné nádoby (BLI) EX Fire alarm complete. Activated when the temperature exeeds +140 Deg. C. If placed in EX zone, intrinsic safe circuit is required Přírubová trubka Ø 150, 1 m * Přírubové potrubí d150, 0,5m * Přírubové koleno 90 Ø * Přírubové koleno 45º Ø * Tlumič LT Koleno spiro BU 160 mm, Spiro 160 mm Plastový pytel 730x900, 20ks, ve vodivém provedení pro EX aplikace Přírubová přechodová trubka 0,2 m DN150 B-Flap Adaptér příruba/příruba DN150 B-Flap *Trubky a kolena odolné proti tlaku jsou instalovány mezi přívodem filtru a izolačním ventilem. Je nutný adaptér mezi přírubami potrubí a izolačního ventilu. Spojovací prvky a těsnění jsou součástí dodávky

5
