1 REGÁLOVÉ VESTAVBY DO UŽITKOVÝCH VOZIDEL Katalog č. CZ S02 01

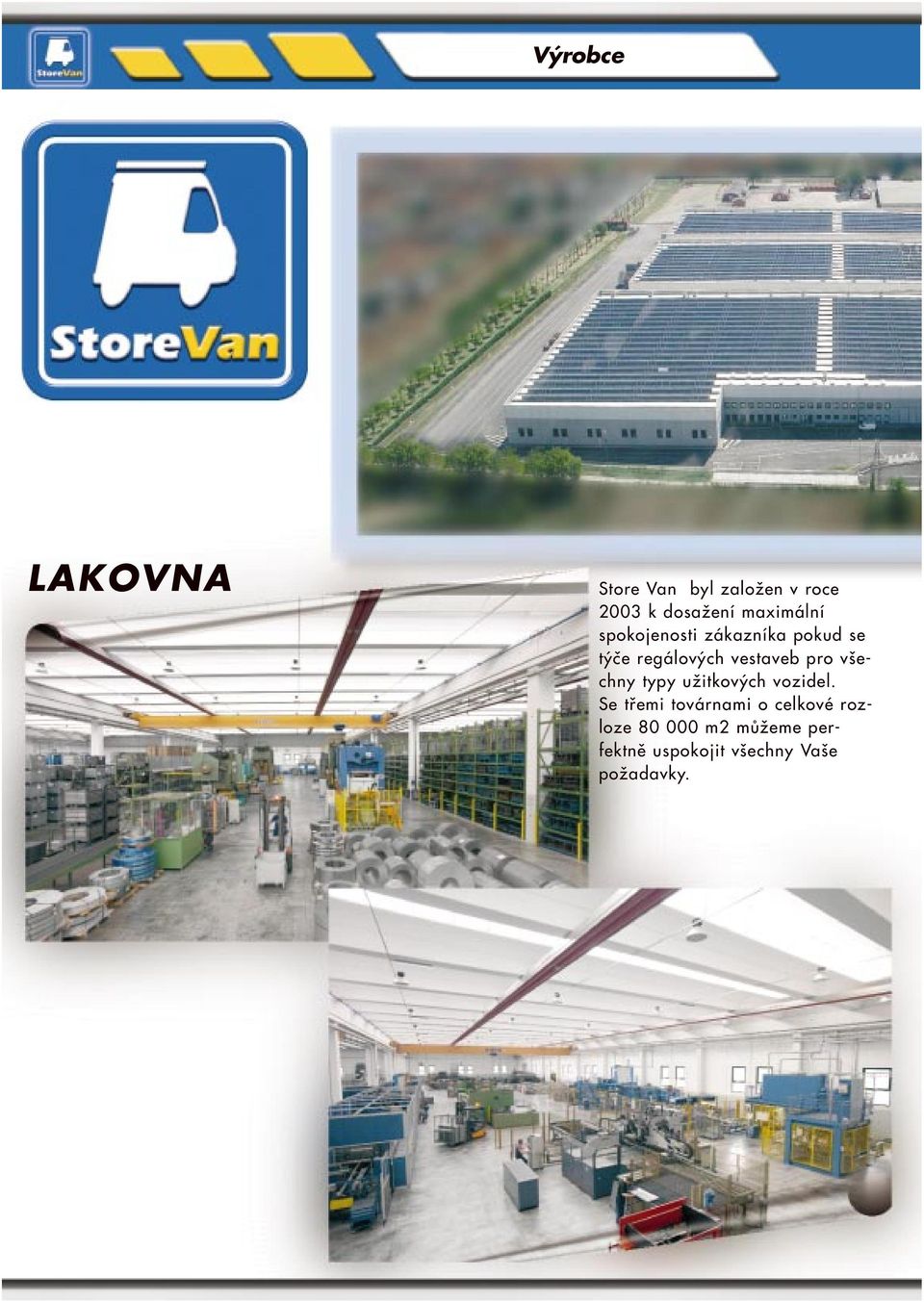

2 Výrobce LAKOVNA Store Van byl založen v roce 2003 k dosažení maximální spokojenosti zákazníka pokud se týče regálových vestaveb pro všechny typy užitkových vozidel. Se třemi továrnami o celkové rozloze m2 můžeme perfektně uspokojit všechny Vaše požadavky.

3 Výrobce VERNICIATURA EXPEDIČNÍ SKLAD

4 PROGRAM VNITŘNÍ REGÁLOVÉ VESTAVBY SKLÁPĚCÍ NOSIČ ŽEBŘÍKU STŘEŠNÍ NOSIČ S BOČNÍMI ZÁBRANAMI NAKLÁDACÍ RAMPY VÝSUVNÉ POLICE A RÁMY 3

5 PROGRAM VNITŘNÍ BOČNÍ ZAKRYTOVÁNÍ, PODLAHY A MŘÍŽKY ELEKTRICKÉ ZVEDACÍ RAMENO SÍŤ DEALERŮ, MECHANIKŮ A POZÁRUČNÍCH ZÁKAZNICKÝCH SERVISŮ INDIVIDUÁLNÍ NÁVRHY ZDARMA PŘÍSLUŠENSTVÍ 4

6 STORE VAN Vaše pojízdná dílna Bezpečnost: zásuvky jsou opatřeny automatickým blokačním systémem přímo v madle, proti samovolnému vysunutí i zasunutí. Zásuvky mají plný výsuv a nosnosti od 50 do 80 kg. Store Van jsme si dobře vědomi potřeb lidí, kteř Store Van zná řešení, jak uděl 5

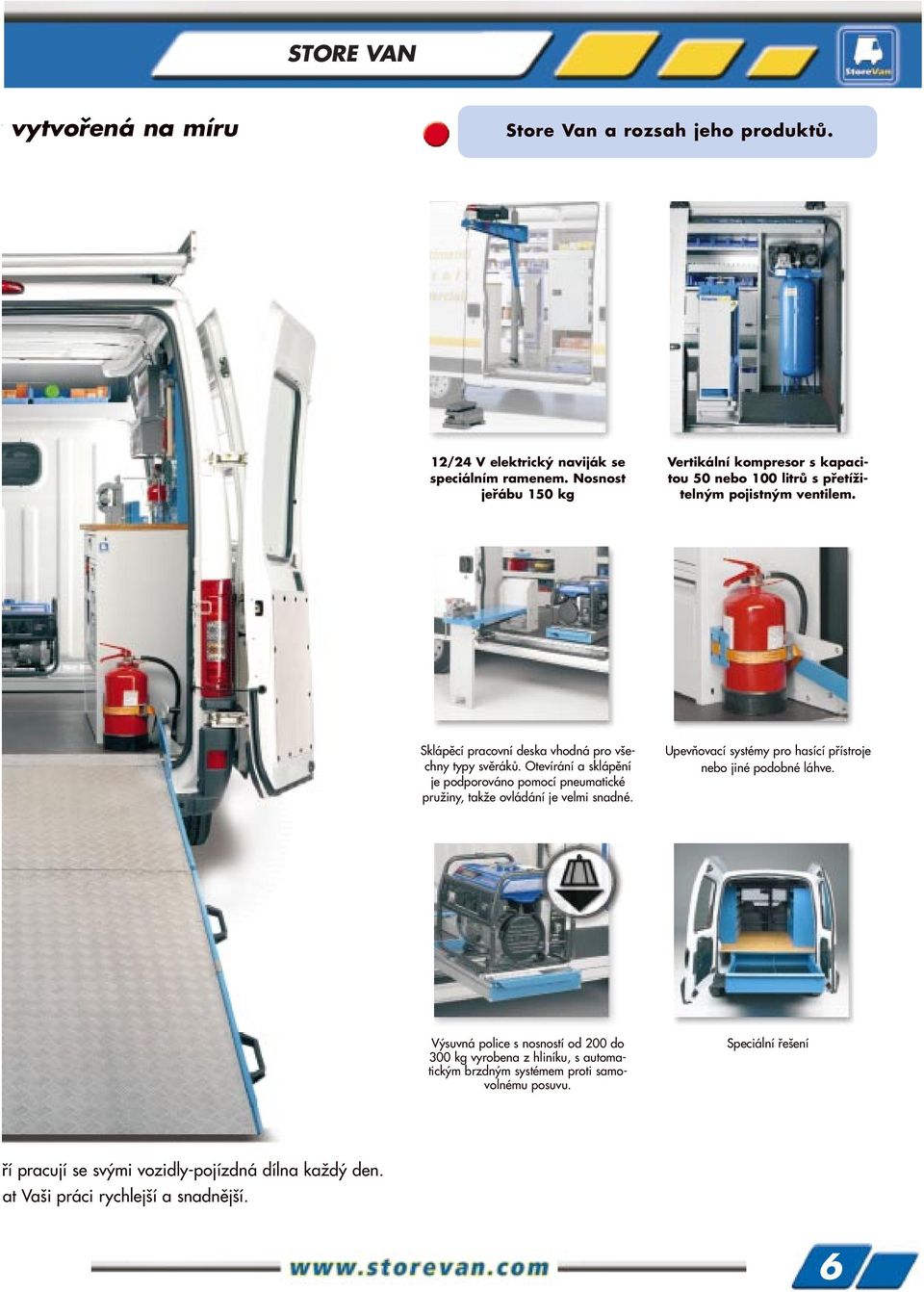

7 STORE VAN vytvořená na míru Store Van a rozsah jeho produktů. 12/24 V elektrický naviják se speciálním ramenem. Nosnost jeřábu 150 kg Vertikální kompresor s kapacitou 50 nebo 100 litrů s přetížitelným pojistným ventilem. Sklápěcí pracovní deska vhodná pro všechny typy svěráků. Otevírání a sklápění je podporováno pomocí pneumatické pružiny, takže ovládání je velmi snadné. Upevňovací systémy pro hasící přístroje nebo jiné podobné láhve. Výsuvná police s nosností od 200 do 300 kg vyrobena z hliníku, s automatickým brzdným systémem proti samovolnému posuvu. Speciální řešení ří pracují se svými vozidly-pojízdná dílna každý den. at Vaši práci rychlejší a snadnější. 6

8 REGÁLOVÉ VESTAVBY Skříňka s křídlovými dvířky. Uzamykatelná. Otevřená zásuvka. Otevřené sklopné dvířka. Regálové vestavby jsou navrhovány ke splnění Vašich požadavků, podle typu vozidla, podle profese a pracovních návyků. Neustále inovovaný regálový systém s maximální variabilitou pro jakýkoli požadavek. Výborná vyváženost hmotnosti a pevnosti systému. Nový Store Van systém využívá k upevňování vestaveb téměř výhradně pouze originální otvory ve vozidle a tím umožňuje případné bezproblémové odstraňování modulů z vozidla. Vozidlo zůstane v původním stavu. 7

9 REGÁLOVÉ VESTAVBY Otevřené zvedací dvířka Výsuvná police na kufříky. Store Van nabízí obrovský rozsah řešení, přičemž všechna jsou konstruována s ohledem k optimalizaci plochy, zjednodušení manipulace a dokonalému přehledu uloženého materiálu. Standardní upevňovací sety umožňují instalaci regálů do všech typů užitkových vozidel od typu kombi po velké užitkové vozy. Otevřená zásuvka s dělícími krabičkami. Standard assembly kits for fitting out all commercial vehicle types from estate cars to large vans. 1 2 Moduly jsou rychle a bezpečně upevněny bez nutnosti vytvoření nových otvorů do vozidla. Obr 1 a 2. 8

10 SPECIÁLNÍ VESTAVBY 1 2 Obrázek 1 : levý modul obsahuje 4 police včetně 24ks zásobníků a horní vanu s přepážkami, spodní zásuvka je zakrytá multiplexdeskou s obloukovým vlisovaným 4 ohraněním. Obrázek 2: série vaniček s hliníkovými přepážkami, uprostřed je výsuvný držák na zavěšené složky s dokumenty Obrázek 3: spodní zásuvka a skříňka s dvířky (2 police) se zámkem/pojistkou proti samovolnému otevření Obrázek 4: pojistka(zámek) proti samovolnému vysunutí Obrázek 5: 5 prostor pro uložení dlouhých předmětů - čas montáže uvedené sestavy: 2 hodiny. - Regálová vestavba může být přemístěna do podobného vozidla. - Hmotnost regálů je 120 kg. - Vozidlo zůstává neporušeno, nevytvářejí se žádné nové otvory ve vozidle. Uvedené řešení vhodné pro firmy pracující v oborech tzv: elektro, vodo topo - plyn 3 9

11 VÝSUVNÉ RÁMY A POLICE Store Van přichází s revolučním řešením výsuvných rámů a polic, aby zjednodušil Vaši práci ve středních a nízkých vozidlech. Systém je určen pro skladování materiálu do těch vozidel, kde pro sníženou výšku není možné vzpřímeně stát. Výsuvné rámy a výsuvné police mohou být montovány zároveň do jednoho vozidla nebo i samostatně. Hodí se do všech středních a malých vozidel. Příklad řešení výsuvného regálu pro drobný materiál, výsuvné police a několik ukládacích vaniček pro uložení různorodého materiálu. Příklad použití výsuvné police s nosností 300 kg. Vyhneme se zbytečnému úsilí ruční manipulace nakládání těžších předmětů do vozidla. Detail otevíracího a zavíracího systému výsuvného vertikálního rámu. Vysunutý vertikální výsuvný rám. Vysunutá výsuvná police. 10

12 PODLAHY A BOČNÍ ZAKRYTOVÁNÍ 1 Podlahy jsou buď v jednom kuse nebo z více kusů s drážkami s vlisovaným hliníkovým ohraněním. Podlaha je vyrobena z 12 mm silného multiplexu, vodě odolného s protiskluzovou úpravou, oboustranně. Vlisované ohranění (viz. obr.1) chrání dřevěné podlahy v místech největšího pohybu, tj. v nakládacích prostorech u zadních a bočních dveří Boční zakrytování dodáváme v šedém polypropylenu (obr. 1), lakovaný hliník šedou barvou RAL 7035 (obr. 2) nebo vroubkovaný hliník (obr. 3). 11

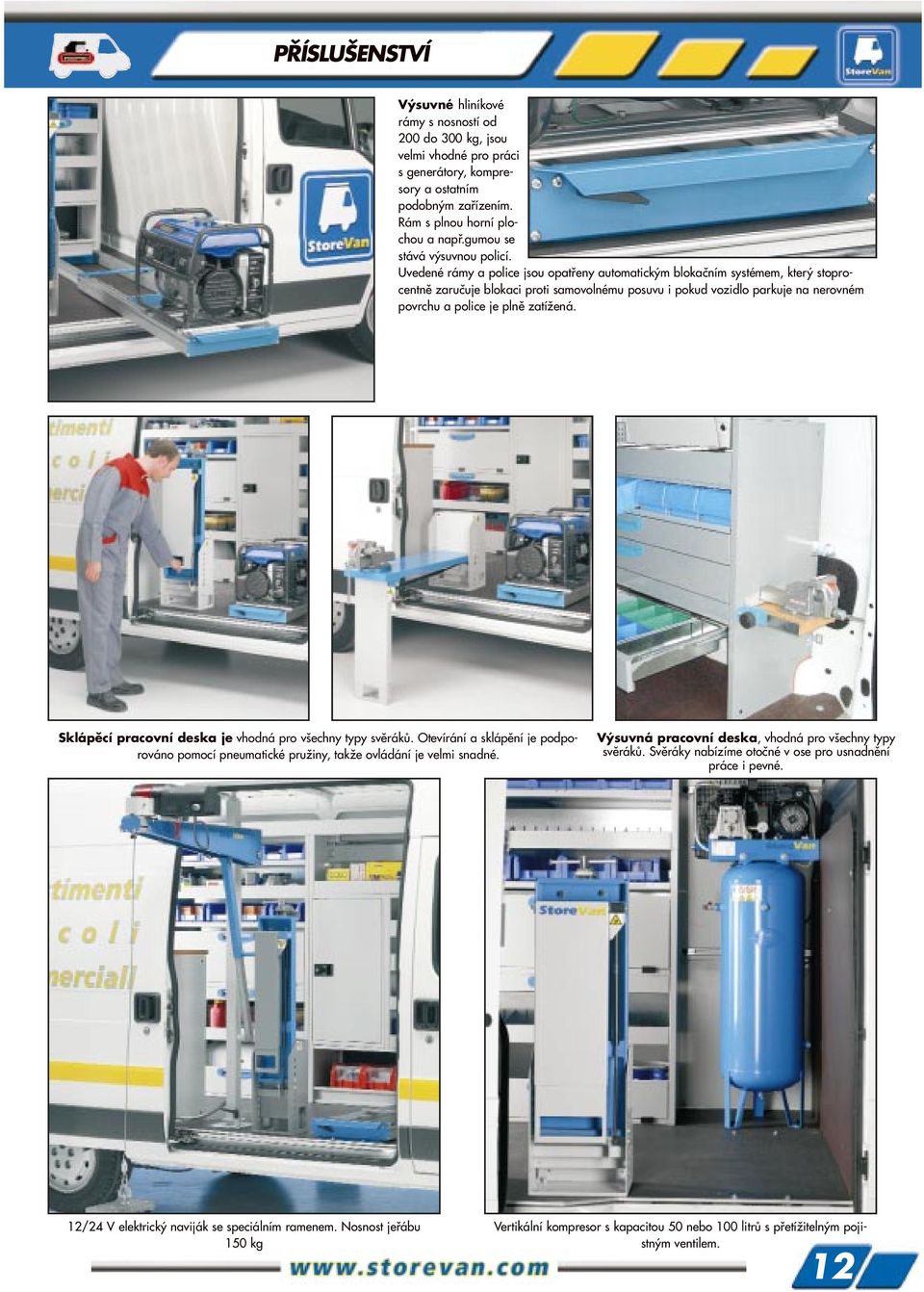

13 PŘÍSLUŠENSTVÍ Výsuvné hliníkové rámy s nosností od 200 do 300 kg, jsou velmi vhodné pro práci s generátory, kompresory a ostatním podobným zařízením. Rám s plnou horní plochou a např.gumou se stává výsuvnou policí. Uvedené rámy a police jsou opatřeny automatickým blokačním systémem, který stoprocentně zaručuje blokaci proti samovolnému posuvu i pokud vozidlo parkuje na nerovném povrchu a police je plně zatížená. Sklápěcí pracovní deska je vhodná pro všechny typy svěráků. Otevírání a sklápění je podporováno pomocí pneumatické pružiny, takže ovládání je velmi snadné. Výsuvná pracovní deska, vhodná pro všechny typy svěráků. Svěráky nabízíme otočné v ose pro usnadnění práce i pevné. 12/24 V elektrický naviják se speciálním ramenem. Nosnost jeřábu 150 kg Vertikální kompresor s kapacitou 50 nebo 100 litrů s přetížitelným pojistným ventilem. 12

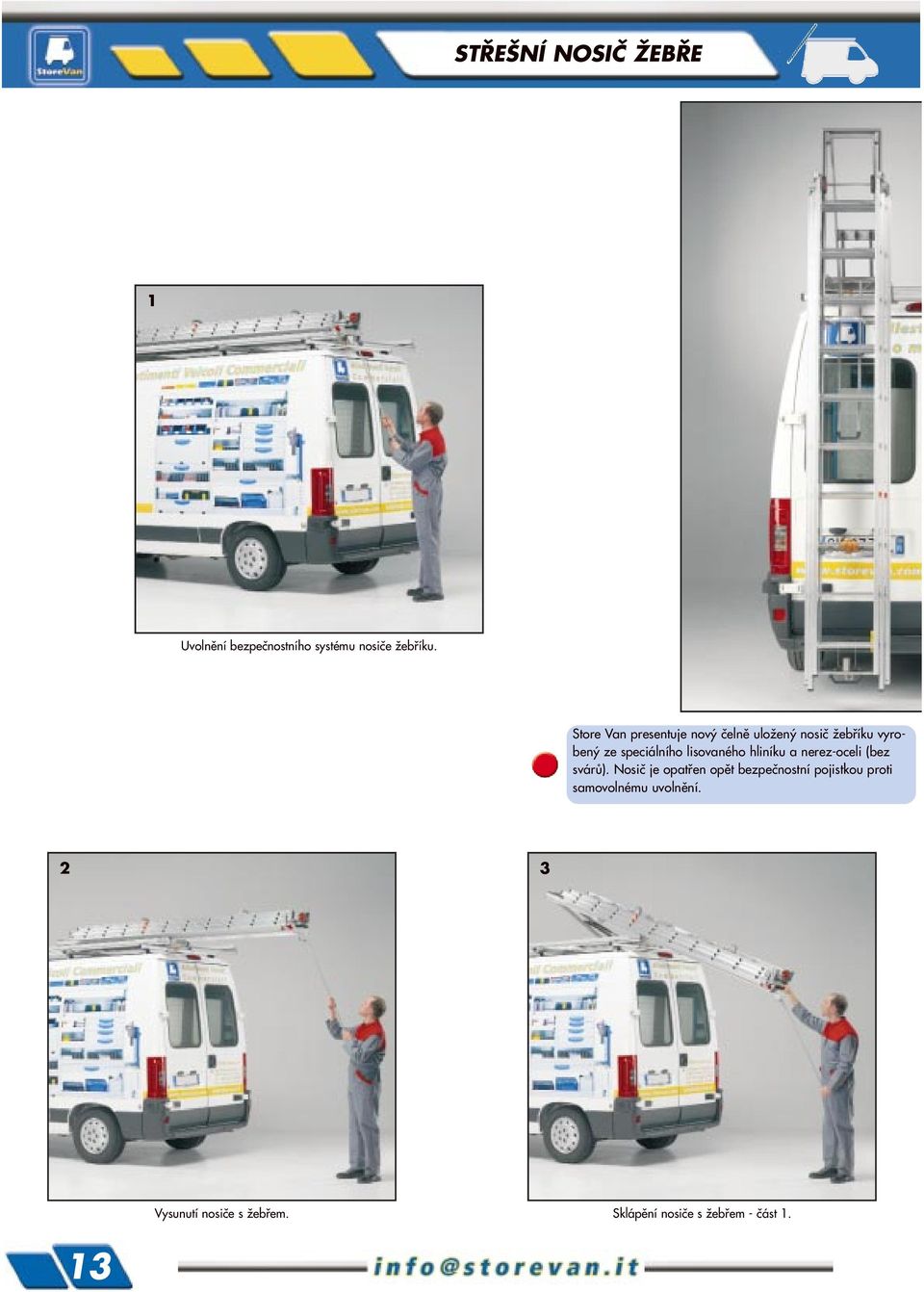

14 STŘEŠNÍ NOSIČ ŽEBŘE 1 Uvolnění bezpečnostního systému nosiče žebříku. Store Van presentuje nový čelně uložený nosič žebříku vyrobený ze speciálního lisovaného hliníku a nerez-oceli (bez svárů). Nosič je opatřen opět bezpečnostní pojistkou proti samovolnému uvolnění Vysunutí nosiče s žebřem. Sklápění nosiče s žebřem - část 1.

15 STŘEŠNÍ NOSIČ ŽEBŘE 6 Vyjmutí žebře tento nový inteligentní nosič žebříku je řízen zcela automaticky, aby Vám ušetřil čas a úsilí. Praktický a účelný k manévrování, může být sklopen k použití již v prostoru o délce 150 cm. 4 5 Sklápění nosiče s žebřem - část 2. Zajištění nosiče do stabilní polohy. 14

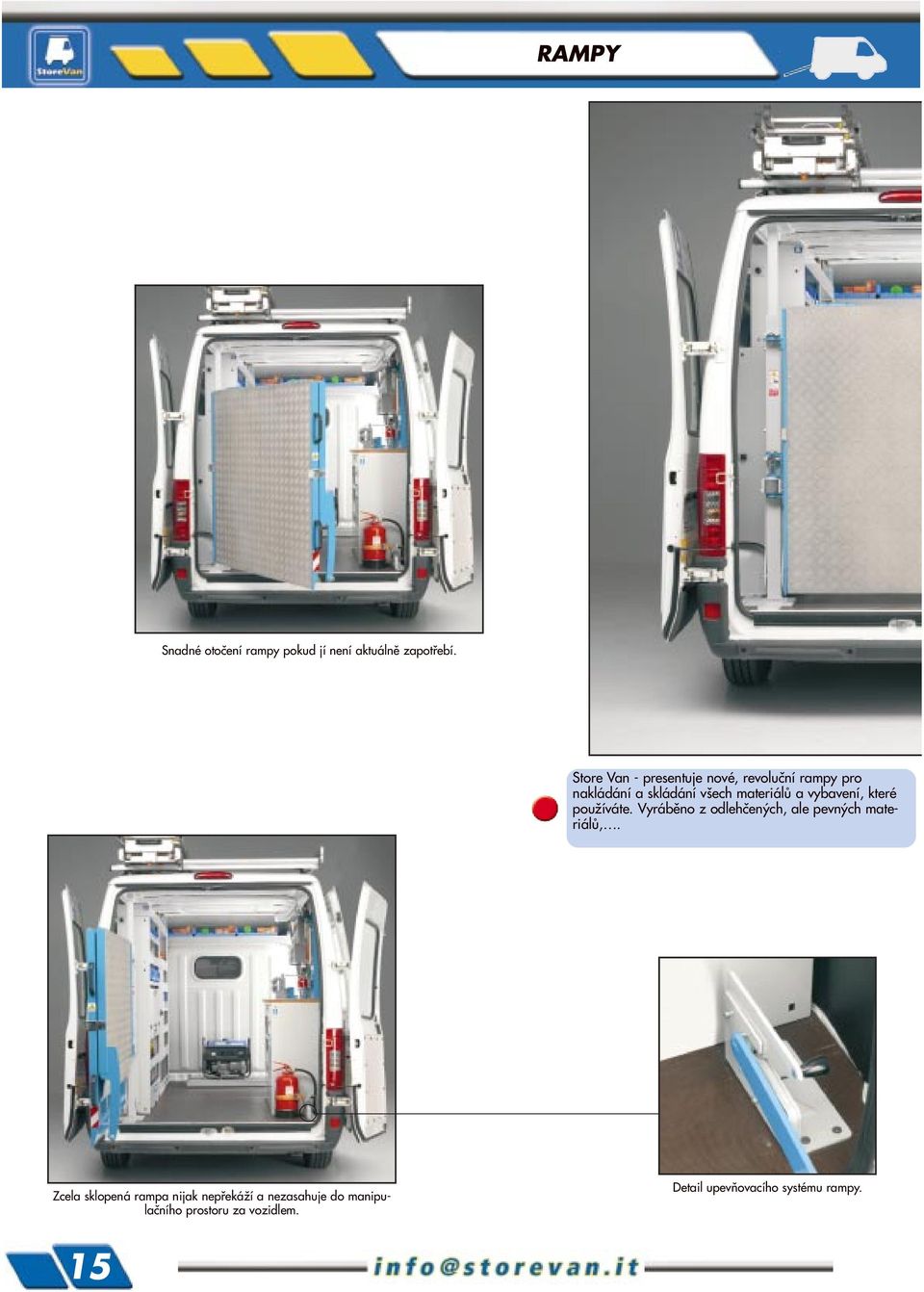

16 RAMPY Snadné otočení rampy pokud jí není aktuálně zapotřebí. Store Van - presentuje nové, revoluční rampy pro nakládání a skládání všech materiálů a vybavení, které používáte. Vyráběno z odlehčených, ale pevných materiálů,. Zcela sklopená rampa nijak nepřekáží a nezasahuje do manipulačního prostoru za vozidlem. Detail upevňovacího systému rampy. 15

17 RAMPY Plně sklopená rampa. nabízíme rampy otočné viz strana 15 i rampy pevné bez možnosti otočení na stranu k dveřím. Nosnosti od 600 do 1500 kg. S rampou je velmi snadná manipulace díky plynovým pístům. Čas smontování : jen 45 minut. Otevírání/sklápění rampy Podpěrná polohovací noha. 16

18 RAMPY Nosnost rampy od 600 do 1500 kg. Podpěrná polohovací noha. Čas montáže rampy: méně než 2 hodiny. 17

19 Prodejce: REGAZ s.r.o. ul.26.dubna Uhersky Brod fax: tel: mobil: storevan@regaz.cz Zařízení pro užitkové vozidla INFORMACE / FORMULÁŘ Zákazník: Firma: Obor: Ulice: PSČ: Tel: Kontaktní osoba: Město: Fax: Zaškrtněte požadované pozice Nezávazná poptávka na zařízení vozidla Kontaktujte nás Tištěné katalogy TYP VOZIDLA: Rok registrace: Výrobce: Model: Podvozek: Krátký Střední Dlouhý Střecha: Nízká Střední Vysoká Střecha: Nízká Střední Vysoká MÁM ZÁJEM O NÁSLEDUJÍCÍ: Skříňky/sklopné dvířka Boční panely Elektrický zvedák Zásuvky Podlaha Žebřík Pevná vnitřní pracovní deska Výsuvná police pro kufr Nosný rám na střechu Vyklápěcí/výsuvná pracovní deska Výsuvná police/rám Najížděcí plošina Přihrádky Jiné požadavky:
