1 1 d á v á m e s v ě t l u s p r á v n ý s m ě r

2 KATALOG LED SVÍTIDEL SINCLAIR 2012/ LED technologie Světelné zdroje založené na principu světelných diod LED představují díky své energetické efektivnosti a šetrnosti k životnímu prostředí revoluční řešení pro hlavní i doplňkové osvětlení domácností, kancelářských, komerčních a průmyslových interiérů i venkovních prostor, včetně osvětlení pouličního. Kromě úspornosti a ekologické šetrnosti nabízí LED technologie i nepřeberné možnosti po stránce designu (nasvícení architektury či dekorativních předmětů v interiéru, zvýraznění částí prostoru, barevné ladění atmosféry apod.). Návratnost investic do takto úsporného osvětlení se pohybuje řádově v měsících, a to nejen díky energetické efektivnosti, ale i dlouhé životnosti LED zdrojů. Vedle různých typů LED žárovek (opatřených stejnými závity jako klasické žárovky, takže je ve všech směrech plnohodnotně nahradí) můžete vybírat z nabídky speciálních LED svítidel trubic, podhledových a stropních svítidel či světelných panelů. Investice do úspornějšího osvětlení se stává nejen nezbytnou (vzhledem k nařízení Evropské unie o stahování neefektivních zdrojů osvětlení z prodeje), ale v případě LED osvětlení se díky výhodám, které tato technologie nabízí, také rozhodně po všech stránkách vyplatí. příklad návratu investice Kč Srovnání klasické 60W žárovky a jejího LED ekvivalentu pořizovací cena 0,5 roku 1 rok 1,5 roku 2 roky 2,5 roku 3 roky 3,5 roku 4 roky 4,5 roku 5 let

3 3 důležité výrazy Světelný tok (lm) Světelný tok či výkon jednoduše udává, jaké množství světla zdroj vyzařuje. Jednotkou světelného toku je lumen (lm). Podle tohoto údaje se určuje vhodná náhrada za klasickou žárovku (byť se jedná o hodnotu pouze orientační, protože význam má i úhel vyzařování světla). výhody LED technologie nízká spotřeba energie (až 85 % oproti klasickým žárovkám) vyšší účinnost (neboli měrný výkon, cca 80 lm/w) energetická třída A dlouhá životnost (min hodin, což je 25krát více než u klasické žárovky) a tedy minimální náklady na údržbu a výměny velmi rychlý náběh na plný výkon možnost stmívání (beze změny barvy světla) možnost různých barevných kombinací bez použití barevných filtrů jako u jiných typů osvětlení odolnost vůči vibracím, nárazům apod. odolnost vůči častému spínání vyšší bezpečnost povrch se nezahřívá (nehrozí tedy např. popálení při dotyku) žádné UV a infračervené záření poškozující zrak oproti výbojkám a zářivkám neobsahují rtuť ani další látky zatěžující životní prostředí tichý provoz malé rozměry nové možnosti pro design a architekturu světelný tok (lm): klasická žárovka (W): Index podání barev CRI (Ra) Index podání barev vypovídá o tom, jak věrně světelný zdroj zobrazuje barvy. Maximální a zároveň ideální hodnota je rovna 100, nicméně za dostatečně dobrý se považuje i CRI kolem 80, kterého LED zdroje s kvalitními <70 čipy bez problémů dosahují. Teplota chromatičnosti (K) Teplota chromatičnosti neboli barva světla se udává v Kelvinech a vyjadřuje, do jakého barevného spektra spadá záření světelného zdroje. Prakticky jde o to, jak teplé se nám světlo jeví, a platí zde jednoduchá rovnice čím více Kelvinů, tím studenější světlo. Pro klasické žárovky je typická teplá barva světla, která odpovídá hodnotě kolem 3000 K a hodí se spíše do prostorů určených k relaxaci a odpočinku. Pro práci a aktivity namáhající zrak (například čtení) je vhodnější neutrální (kolem 4000 K) a studená bílá (od 5000 K) K 4000 K 5500 K 8000 K K K typy LED čipů SMD LED Technologie SMD LED představuje výkonnější nástupkyni zastaralé DIP technologie. Diody jsou v tomto případě připevněny přímo k desce plošných spojů, čímž se výrazně prodlužuje jejich životnost. Vzhledem k širokému vyzařovacímu úhlu se hodí spíše k plošnému osvětlení než k bodovému. Nejčastěji se setkáte s diodami SMD 3528 a SMD 5050, kde číselný údaj označuje rozměry čipu, a obvykle zde platí přímá úměrnost čím větší čip, tím větší svítivost. High Power LED Diody na bázi technologie High Power LED využívají vyššího napětí, čímž mohou dosáhnout ještě vyšších hodnot svítivosti než běžné SMD diody. Pomocí optických čoček lze upravit vyzařovací úhel, takže se svítidla s těmito čipy dají použít i pro bodové osvětlení. Samozřejmostí je i v tomto případě vysoká životnost. COB LED Pod označením COB LED se skrývá dosud nejnovější technologie v oblasti LED osvětlení. V tomto případě jsou jednotlivé LED čipy upevněny přímo na desku plošných spojů, což znamená jednak lepší odvádění tepla a jednak možnost umístit na plochu větší množství diod, a tak dosáhnout ještě vyššího světelného výkonu. Mezi další přednosti této technologie patří rovnoměrné rozložení světla či velmi vysoká životnost.

4 KATALOG LED SVÍTIDEL SINCLAIR 2012/ klasické a svíčkové LED žárovky BG 06WWD BG 10WWD BG 07WW Zdroj světla SMD LED SMD LED COB Spotřeba energie (W/h) 6 W 10 W 7 W Světelný tok (lm) 810 lm 400 lm Světelná účinnost (lm/w) 75 lm/w 81 lm/w 57 lm/w Nahrazuje 60 W Úspora (%) 85 % 83 % 83 % Barva světla WW WW WW Index podání barev (Ra) Vyzařovací úhel Patice E27 E27 E27 Životnost (h) > h > h > h Vstupní napětí V V V Certifikace CE, RoHS CE, RoHS CE, RoHS Stmívatelnost ne ne ne Ø60 mm Ø59.5 mm Ø60 mm ROZMĚROVÝ DIAGRAM 106 mm 110 mm 112 mm

5 5 BG 10WW BC 03WW1 BC 03WW2 COB SMD LED SMD LED 10,5 W 3 W 3 W 700 lm 120 lm 120 lm 67 lm/w 40 lm/w 40 lm/w 60 W 15 W 15 W 83 % 80 % 80 % WW WW WW E27 E14 E14 > h > h > h V V V CE, RoHS CE, RoHS CE, RoHS ne ne ne LED jako plnohodnotná náhrada jiných zdrojů LED žárovky SINCLAIR jsou navrženy tak, aby plnohodnotně nahradily klasické 60W, 40W či 15W žárovky, oproti kterým představují až 85% úsporu. Běžným žárovkám odpovídají jak světelným tokem, tak barvou světla i svými rozměry včetně typu patice. Ø60 mm Ø37 mm Ø37 mm Kromě vyšší energetické efektivity mají ve srovnání s běžnými žárovkami mnohonásobně delší životnost a počet spínacích cyklů. Světelná účinnost (neboli množství světla, které zdroj vyzáří na 1 watt energie) se u většiny LED žárovek SINCLAIR pohybuje kolem 70 lm/w. 110 mm 109 mm 122 mm

6 KATALOG LED SVÍTIDEL SINCLAIR 2012/ LED bodovky SP 03WWM SP 05WWM SP 04WWG Zdroj světla SMD LED SMD LED SMD LED Spotřeba energie (W/h) 3 W 5 W 4 W Světelný tok (lm) 180 lm 340 lm 180 lm Světelná účinnost (lm/w) 60 lm/w 68 lm/w 45 lm/w Nahrazuje 20 W 35 W 35 W Úspora (%) 85 % 86 % 89 % Barva světla WW WW WW Index podání barev (Ra) Vyzařovací úhel 24 / /38 Patice GU 5,3 GU 5,3 GU 10 Životnost (h) > h > h > h Vstupní napětí 12 V 12 V V Certifikace CE, RoHS CE, RoHS CE, RoHS Stmívatelnost ne ne ne Ø50 mm Ø50 mm Ø50 mm ROZMĚROVÝ DIAGRAM 45 mm 47 mm 55 mm

7 7 SP 05WWG SMD LED 5 W 400 lm 80 lm/w 50 W 90% WW GU 10 > h V CE, RoHS ne Osvětlení SINCLAIR S pomocí osvětlení SINCLAIR se snadno vytvoří domácí pohoda i příjemná atmosféra v jakémkoli interiéru. Můžete vybírat z nabídky zdrojů nahrazujících klasické, svíčkové a halogenové žárovky, LED trubic i svítidel určených do různých typů prostor. Ø50 mm Produkty SINCLAIR obsahují nejkvalitnější LED čipy předních světových výrobců a vyznačují se dlouhou životností, dobrými vlastnostmi vyzařovaného světla a svou účinností spadají do energetické třídy A. 62 mm

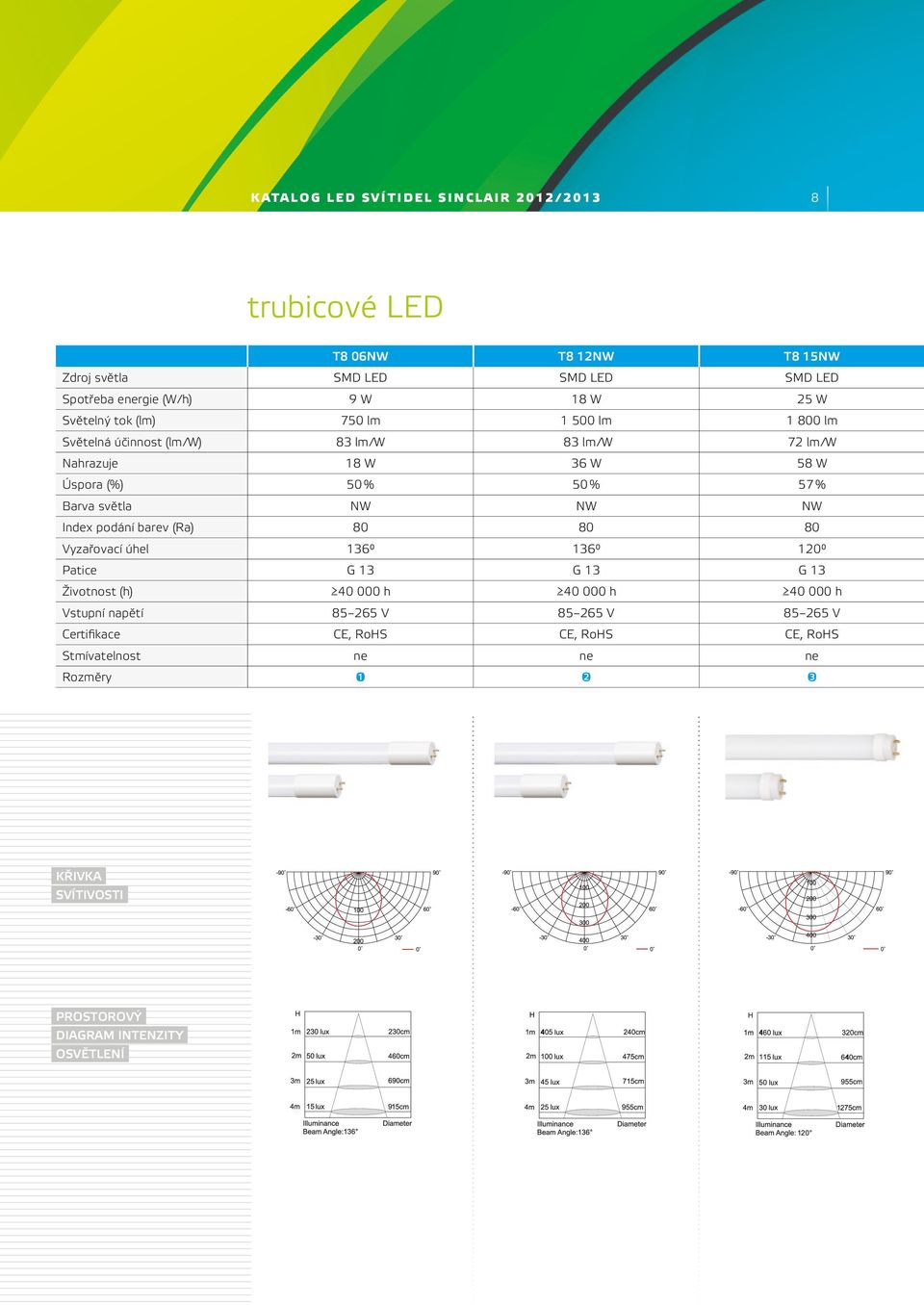

8 KATALOG LED SVÍTIDEL SINCLAIR 2012/ trubicové LED T8 06NW T8 12NW T8 15NW Zdroj světla SMD LED SMD LED SMD LED Spotřeba energie (W/h) 9 W 18 W 25 W Světelný tok (lm) 750 lm lm lm Světelná účinnost (lm/w) 83 lm/w 83 lm/w 72 lm/w Nahrazuje 18 W 36 W 58 W Úspora (%) 50 % 50 % 57 % Barva světla NW NW NW Index podání barev (Ra) Vyzařovací úhel Patice G 13 G 13 G 13 Životnost (h) h h h Vstupní napětí V V V Certifikace CE, RoHS CE, RoHS CE, RoHS Stmívatelnost ne ne ne Rozměry KŘIVKA SVÍTIVOSTI PROSTOROVÝ DIAGRAM INTENZITY OSVĚTLENÍ

9 9 T8E 06NW T8E 12NW SMD LED SMD LED 9 W 18 W 750 lm lm 83 lm/w 83 lm/w 18 W 36 W 50 % 50 % NW NW kabel/spojovatelné kabel/spojovatelné h h V V CE, RoHS CE, RoHS ne ne 4 5 příslušenství t8e pc, t8e cc, t8e cw t8e cw t8e cc t8e pc ROZMĚROVÝ DIAGRAM ± 0.5 mm Ø32 mm Ø28.5 mm ± 0.5 mm Ø32 mm Ø28.5 mm ± 0.1 mm Ø28.4 mm Ø26 mm mm 557 mm Ø28.5 mm 42.3 mm 48 mm mm 1167 mm Ø28.5 mm 42.3 mm 48 mm

10 KATALOG LED SVÍTIDEL SINCLAIR 2012/ komerční podhledová LED svítidla RD 20WW RD 30WW RD 79WW Zdroj světla High Power LED High Power LED High Power LED Spotřeba energie (W/h) 20 W 30 W 7,9 W Světelný tok (lm) lm lm 430 lm Světelná účinnost (lm/w) 55 lm/w 53 lm/w 54 lm/w Barva světla WW WW WW Index podání barev (Ra) Vyzařovací úhel Životnost (h) h h h Vstupní napětí V V V Certifikace CE, RoHS CE, RoHS CE, RoHS Stmívatelnost ano ano ne ROZMĚROVÝ DIAGRAM KŘIVKA SVÍTIVOSTI PROSTOROVÝ DIAGRAM INTENZITY OSVĚTLENÍ

11 11 RD 79WWR RD 59WW RD59WWR High Power LED High Power LED High Power LED 7,9 W 5,9 W 5,9 W 430 lm 265 lm 265 lm 54 lm/w 45 lm/w 45 lm/w WW WW WW h h h V V V CE, RoHS CE, RoHS CE, RoHS ne ne ne

12 KATALOG LED SVÍTIDEL SINCLAIR 2012/ stropní LED svítidla DL 614WW DL 613WW DL 407WW Zdroj světla SMD LED High Power LED SMD LED Spotřeba energie (W/h) 14 W 13 W 7 W Světelný tok (lm) 650 lm 600 lm 500 lm Světelná účinnost (lm/w) 46 lm/w 46 lm/w 71 lm/w Barva světla WW WW WW Index podání barev (Ra) Vyzařovací úhel Životnost (h) h h h Vstupní napětí V V V Certifikace CE, RoHS CE, RoHS CE, RoHS Stmívatelnost ano ano ano ROZMĚROVÝ DIAGRAM KŘIVKA SVÍTIVOSTI PROSTOROVÝ DIAGRAM INTENZITY OSVĚTLENÍ

13 13 DL 822WW / DL 822NW DL 610WW SMD LED SMD LED 22 W 10 W / 1650 lm 800 lm 68 / 75 lm/w 80 lm/w WW / NW WW h h V V AC CE, RoHS CE, RoHS ano ne Svítidla SINCLAIR pro široké použití 94 mm LED svítidla SINCLAIR obsahují vysoce výkonné bílé LED. Můžete vybírat ze tří variant teploty chromatičnosti, některá svítidla umožňují stmívání a u modelů RD 79WWR a RD 59WWR lze upravovat směr světla. Ø180 mm m 55.4 lux 334.9cm 2m 31,2 lux 446,6cm 3m 13,9 lux 669,9cm 4m 7,8 lux 893,2cm 2,24m 24,9 lux 500cm Svítidla jsou pečlivě navržena tak, aby nedocházelo k oslňování, čímž vytváří komfortní prostředí pro váš zrak. Hodí se do obytných, komerčních i kancelářských interiérů, takže spolehlivě osvětlí jak váš obývací pokoj, tak například zasedací místnost ve vaší firmě nebo prostor vašeho obchodu.

14 KATALOG LED SVÍTIDEL SINCLAIR 2012/ kancelářské LED panely PL TR 37NW Zdroj světla SMD LED High Power LED Spotřeba energie (W/h) 51 W 37 W Světelný tok (lm) lm lm Světelná účinnost (lm/w) 60 lm/w 57 lm/w Nahrazuje 4x18 W 4x18W Úspora (%) 30 % 51 % Barva světla CW NW Index podání barev (Ra) Vyzařovací úhel Životnost (h) h h Vstupní napětí V V Certifikace CE, RoHS CE, RoHS Stmívatelnost ne ne ROZMĚROVÝ DIAGRAM 600 mm 600 mm 57 mm 91 mm 600 mm 600 mm 573 mm KŘIVKA SVÍTIVOSTI

15 15 O značce Od samého počátku si SINCLAIR stanovil jako hlavní cíl přinášet kvalitu a pohodlí do života obyvatel naší modré planety. Díky důrazu kladenému na vývoj, výrobu a testování výrobků a dále prodejní podpoře SINCLAIR dosáhl vysoké úrovně kvality a spolehlivosti. Všechny LED zdroje i všechna svítidla jsou proto pečlivě vybírány a hodnoceny, aby byl zaručen co nejlepší výkon. Provoz společnosti a její postupy jsou v souladu s normou ISO Výrobky SINCLAIR odpovídají evropským normám, což zaručuje jejich bezpečný provoz.

16 0 K 100% ON OFF h 3000 K 100% 0 sec E27 ON OFF h RoHS 6 W 100% 0 sec ON OFF h 100% 0 sec 100% 0 sec ON OFF ON OFF h h 100% 0 sec 3000 K ON OFF h 100% 0 sec E27 ON OFF h RoHS 6 W 16 ource / Světelný zdroj na bázi LED / LED žiarovka / LED ioda LED / LED-es fényforrás / LED žarulja / светодиодные > h 25 years / let / rokov / Jahre / lat / éves / godina V -20 ~ +40 C 3000 K Warm white / Teplá bílá iela / Warmweiß / Ciepło biały / Meleg fehér fény / Topla bijela / елый 06WWd D 6 W rm white 0 lm ENERGY SAVING E Compliant GIvInG light the right direction sinclair Corporation ltd 1-4 Argyll street london W1f 7ld united Kingdom made in p.r.c. 6 W» 85% ENERGY SAVING RoHS Compliant LED source / Světelný zdroj na bázi LED / LED žiarovka / LED Birne / Dioda LED / LED-es fényforrás / LED žarulja / светодиодные лампы > h 25 years / let / rokov / Jahre / lat / éves / godina / лет V -20 ~ +40 C 3000 K Warm white / Teplá bílá / Teplá biela / Warmweiß / Ciepło biały / Meleg fehér fény / Topla bijela / Теплый белый» 85% ENERGY SAVING GIvInG light the right direction sinclair Corporation ltd 1-4 Argyll street london W1f 7ld united Kingdom made in p.r.c. 0 sec 6 W LED source / Světelný zdroj na bázi LED / LED žiarovka / LED Birne / Dioda LED / LED-es fényforrás / LED žarulja / светодиодные лампы > h 25 years / let / rokov / Jahre / lat / éves / godina лет V -20 ~ +40 C 3000 K Warm white / Teplá bílá / Teplá biela / Warmweiß / Ciepło biały / Meleg fehér fény / Topla bijela / Теплый белый 3000 K E27 LED source / Světelný zdroj na bázi LED / LED žiarovka / LED Birne / Dioda LED / LED-es fényforrás / LED žarulja / светодиодные лампы > h 25 years / let / rokov / Jahre / lat / éves / godina лет V -20 ~ +40 C 3000 K Warm white / Teplá bílá / Teplá biela / Warmweiß / Ciepło biały / Meleg fehér fény / Topla bijela / Теплый белый 3000 K LED source / Světelný zdroj na bázi LED / LED žiarovka / LED Birne / Dioda LED / LED-es fényforrás / LED žarulja / светодиодные лампы > h 25 years / let / rokov / Jahre / lat / éves / godina Теплый белый / лет V -20 ~ +40 C 3000 K Warm white / Teplá bílá / Teplá biela / Warmweiß / Ciepło biały / Meleg fehér fény / Topla bijela / E27 RoHS Compliant 3000 K E27 LED source / Světelný zdroj na bázi LED / LED žiarovka / LED Birne / Dioda LED / LED-es fényforrás / LED žarulja / светодиодные лампы > h 25 years / let / rokov / Jahre / lat / éves / godina лет V -20 ~ +40 C 3000 K Warm white / Teplá bílá / Teplá biela / Warmweiß / Ciepło biały / Meleg fehér fény / Topla bijela / Теплый белый» 85% ENERGY SAVING» 85% ENERGY SAVING RoHS Compliant» 85% ENERGY SAVING 6 W RoHS Compliant» 85% ENERGY SAVING 6 W 6 W 6 W sinclair Corporation ltd 1-4 Argyll street london W1f 7ld united Kingdom made in p.r.c. GIvInG light the right direction GIvInG light the right direction sinclair Corporation ltd 1-4 Argyll street london W1f 7ld united Kingdom made in p.r.c. 6 W 6 W Compliant GIvInG light the right direction sinclair Corporation ltd 1-4 Argyll street london W1f 7ld united Kingdom sinclair Corporation ltd 1-4 Argyll street london W1f 7ld united Kingdom made in p.r.c. GIvInG light the right direction K E27 LED source / Světelný zdroj na bázi LED / LED žiarovka / LED Birne / Dioda LED / LED-es fényforrás / LED žarulja / светодиодные лампы > h 25 years / let / rokov / Jahre / lat / éves / godina / лет V -20 ~ +40 C 3000 K Warm white / Teplá bílá / Teplá biela / Warmweiß / Ciepło biały / Meleg fehér fény / Topla bijela / Теплый белый RoHS Compliant» 85% ENERGY SAVING 6 W 6 W sinclair Corporation ltd 1-4 Argyll street london W1f 7ld united Kingdom made in p.r.c. GIvInG light the right direction made in p.r.c W info@sinclair-lighting.eu
