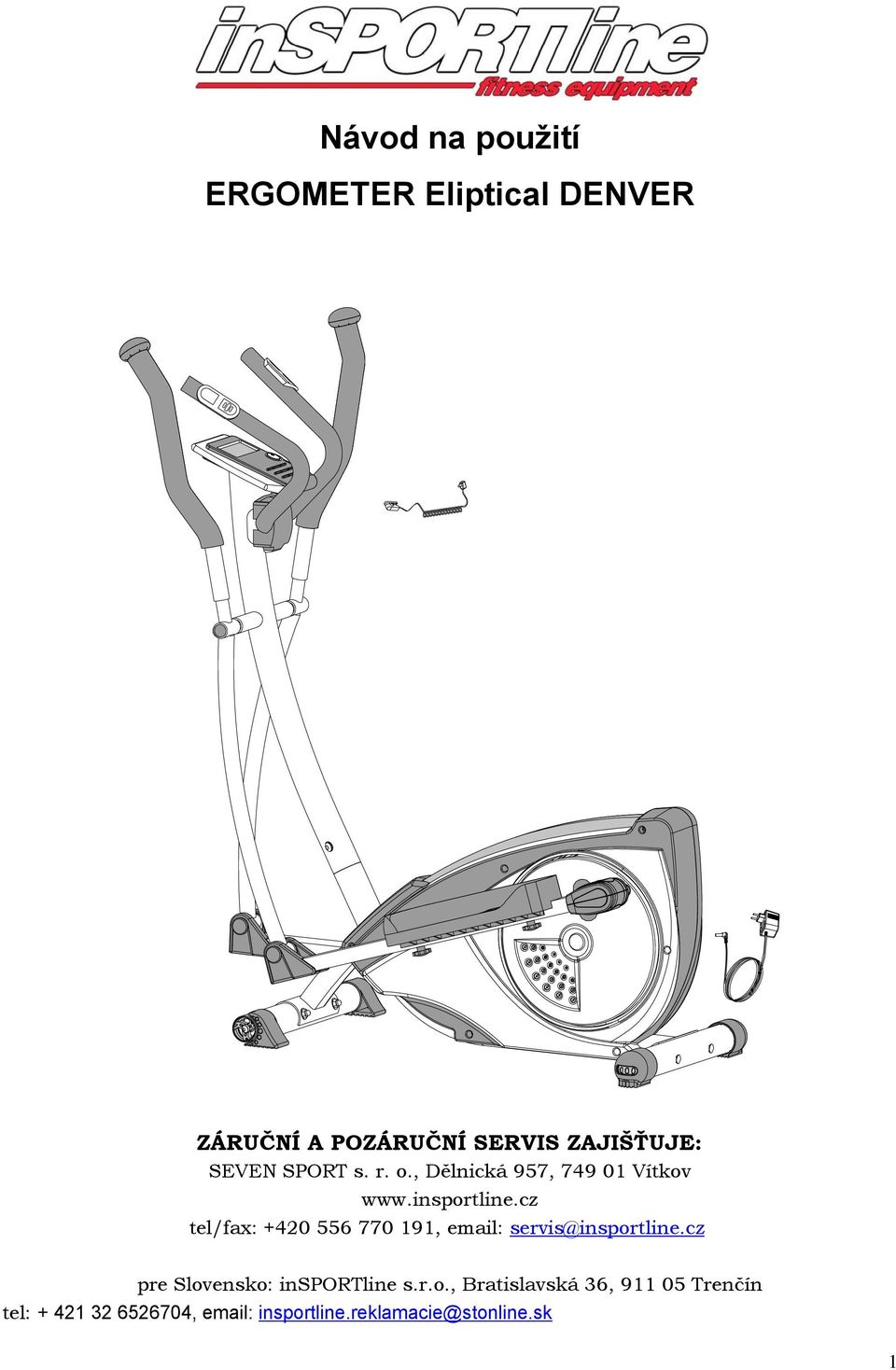

1 Návod na použití ERGOMETER Eliptical DENVER ZÁRUČNÍ A POZÁRUČNÍ SERVIS ZAJIŠŤUJE: SEVEN SPORT s. r. o., Dělnická 5, 4 01 Vítkov tel/fax: , servis@insportline.cz pre Slovensko: insportline s.r.o., Bratislavská 36, Trenčín tel: , insportline.reklamacie@stonline.sk 1

cz tel/fax: +40 556 0 11, email: servis@insportline.

2 Děkujeme, že jste se rozhodli pro koupi našeho produktu. Ačkoliv vynakládáme velké úsilí k zajištění kvality každého našeho výrobku, ojediněle se mohou vyskytnout cyhbějící nebo vadné díly. V případě objevení jakýchkoliv závad na stroji či zaznamenáte-li chybějící části stroje, kontaktujte nás za účelem jeho nahrazení (viz kontakt na první straně návodu). Tento stroj je určen výhradně pro domácí použití. Záruku na stroj nelze poskytnout v případě jeho použití pro komerční, profesionální účely v posilovacích centrech. Základní informace: Tento stroj je určen pouze pro domácí použití. Stroj není určen pro komerční účely a vyšší výkonnostní zatížení. Nesprávné používání (jako např. nadměrné cvičení, prudké pohyby bez rozcvičení, špatné nastavení), mohou poškodit vaše zdraví. Před začátkem cvičení, konzultujte váš zdravotní stav srdeční systém, krevní tlak, ortopedické problémy atd. se svým lékařem. Výrobce není zodpovědný za jakékoliv zranění, škodu nebo selhání způsobené použitím tohoto výrobku či špatným sestavením a údržbou stroje. Doporučuje provést sestavení stroje a údržbu odborným servisem. Informace získáte u firmy Seven sport s.r.o. viz údaje na první straně návodu. Bezpečnostní informace: Abyste zamezili úrazu či poškození stroje dodržujte následující pravidla: Maximální nosnost stroje je 150 kg. Stroj je zařazen do třídy HA závislé na rychlosti a je vhodný pro terapeutické cvičení. Stroj se nesmí používat v nevětraných místnostech. Vysoká teplota, vlhkost a voda nesmí přijít se strojem do styku. computer se automaticky zastaví, pokud přestanete šlapat do pedálů. před použitím si důkladně přečtěte návod na použití. umístěte stroj na pevnou a rovnou plochu. Ujistěte se, že stojí pevně a bezpečně. nestavějte se na sedlo nebo řidítka. Nechejte kolem stroje volnou plochu minimálně metry na všechny strany. Dodržujte minimální zasunutí sedlové tyče, která je specifikována v návodu. Nesprávné nebo nadměrné cvičení může vážně poškodit vaše zdraví. Ujistěte se, že páčky a další nastavovací mechanismy na kole nejsou v cestě při cvičení. Pravidelně kontrolujte všechny části. Pokud jsou poškozeny, stroj nepoužívejte a ihned poškozené části vyměňte nebo kontaktujte servis dodavatele (viz přední strana návodu) Pravidelně kontrolujte všechny šrouby a matice, zda jsou pořádně dotaženy. Nenechávejte děti a domácí zvířata bez dozoru na stroji či v blízkosti. Tento stroj není hračka. Uschovejte tento návod na použití pro případné objednání náhradních dílů v budoucnu. Stroj je vybaven kolečkem, s jehož pomocí se reguluje zátěž. Pro snížení zátěže se kolečko nastaví na pozici 1, pro zvýšení zátěže na pozici 8. Důležité: Vracejte zboží pouze v originálním balení, nebo balení, které je bezpečné pro přepravu a nemůže dojít k poškození stroje.

Tento stroj je určen výhradně pro domácí použití. Záruku na stroj nelze poskytnout v případě jeho použití pro komerční, profesionální účely v posilovacích centrech.

3 3. Seznam částí Č. Popis Mn. 1 Hlavní rám 1 Přední stabilizér 1 3 Šroub se čtvercovým hrdlem M8*5L 4 4 Krytka na zadní nohu 5L Krytka na přední nohu (levá) 1 5R Krytka na přední nohu (pravá) 1 6 Prohnutá podložka 1 Pérová podložka D15.4*D8.*T 16 8 Klenutá matice M8*15L 4 Šroub M8*0L Stojan na řidítka 1 11 Podpěrná tyč pedálu 1 Pohyblivá tyč rukojetí Těsnění D1.15*(D5.6*3)*L(1+3) 14 14(L+P) Kryt pro pedál + 15 Kulatá plastová krytka D1 *1L 16 Kulové těsnění 1 Kryt pro řidítka 1 18 Nylonová matice M10 1 Zadní stabilizér 1 0 Šroub se čtvercovým hrdlem M65L 4 1(L&R) Pedál 1+1 Horní kryt pro univerzální osu 3 ŠroubM10*58L 4 Plochá podložka D4*D.5*.5T 5 Šroub M5*10L 5 6 Kroužek tvaru C S-1(1T) Elektrický kabel 1 8 Kabel snímače 1 Horní počítačový kabel 1 30 Motor 1 31 Těsnění D*D11.*T 4 3 Univerzální kloub 33 Klika 34 Kolo pásu 1 35 Pás 1 36(L&P) Horní řetězový kryt Magnetický systém 1 38 Krytka šroubu M8 3 Boční kryt 40 Šroub M8*5L 3

podložka D15.4*D8.*T 16 8 Klenutá matice M8*15L 4 Šroub M8*0L 10 10 Stojan na řidítka 1 11 Podpěrná tyč pedálu 1 Pohyblivá tyč rukojetí Těsnění D1.15*(D5.

4 41 C-klip S-16(1T) 1 4 Kulatý kryt 43 Těsnění 44 Plochá podložka D*D11*T 1 45 Matice proti uvolnění 3/8 *6UNF*6.5T 46 Plochá podložka D4*D16*1.5T* 1 4 Podložka D1*D16.*0.3T 1 48 Kuželová podložka 4 Těsnící kroužek pro řetězový kryt 1 50 Plochá podložka D0*D11*T 51 Nylonová matice M8 5(L&R) Řidítka Pěnový molitan pro řidítka 54 Pěnový molitan pro vestavěné řidítka 55 Krytka 56 Pružina 1 5 Nylonová matice M Šroub M6*15L 4 5 Spodní kryt pro univerzální osu 60 Plochá podložka D3*D11.*1.5T 1 61 Kliková hřídel 1 6 Magnet 1 63 Podložka D1*D*0.3T 64 Počítač SM Ruční puls 66 Plochá podložka D5*D8.5*T 6 Podložka D6*D1.5*0.3T 8 Kroužek tvaru C D1.5*D1.5*1.T 8 6 Přední pedálová hřídel 0 Upravující talíř pro bezpečnostní kolo 1 1 Hřídel D1* Vestavěné řidítka 1 3 Plochá podložka D14*D6.5*0.8T 4 4 Matice proti uvolnění 5 Šroub ST4*0 4 6 Horní kryt 1 Šroub 4 8 Adaptér 1 Šroub pro počítač M5*10L 4 80 Šroub pro senzor tep. Frekvence ST4*0L 4

řidítka 55 Krytka 56 Pružina 1 5 Nylonová matice M6 4 58 Šroub M6*15L 4 5 Spodní kryt pro univerzální osu 60 Plochá podložka D3*D11.*1.5T 1 61 Kliková hřídel 1 6 Magnet 1 63 Podložka D1*D*0.

5 4. Rozpis částí R L 5R L L 36R L R 6 14L 14R 1 1R

60 63 6 33 35 58 5 34 6 1 6 6 6 5 18 50 3 4 31 3 50 18 4 3 31 4 14R

6 M8*1.5*5L D*D8.5*1.5T D15.4*D8.*T M8*1.5*0L 8 M8*1.5*15L 0 M6*1*45L 40 M8*1.5*5L D5*D8.5*T D14*D8*4T 5L&R 3 5 D14*D6.5*0.8T ST4*0L &5 1 1L&R 6
