Eliptický trenažér AIR I Návod na použití

Rozměr: px

Začít zobrazení ze stránky:

Download "Eliptický trenažér AIR I Návod na použití"

Jaroslava Machová
před 8 lety
Počet zobrazení:

1 Eliptický trenažér AIR I Návod na použití SERVIS A NÁHRADNÍ DÍLY ZAJIŠŤUJE DODAVATEL INSPORTLINE, nám. J. Zajíce 3, Vítkov tel , pro Slovensko: insportline s.r.o., Bratislavská 36, Trenčín 1

Zajíce 3, 749 01 Vítkov tel. +420 556 300970, www.

2 2

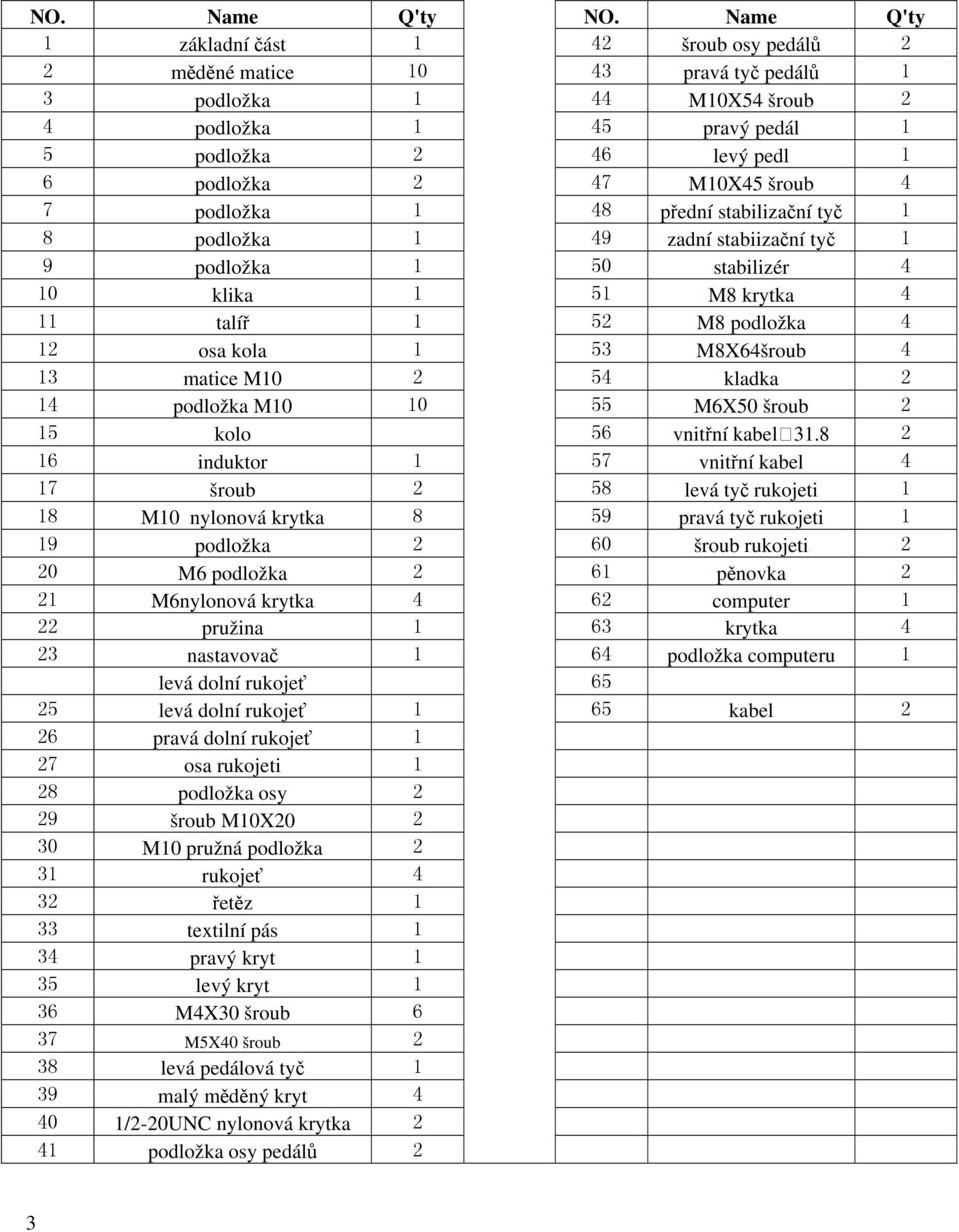

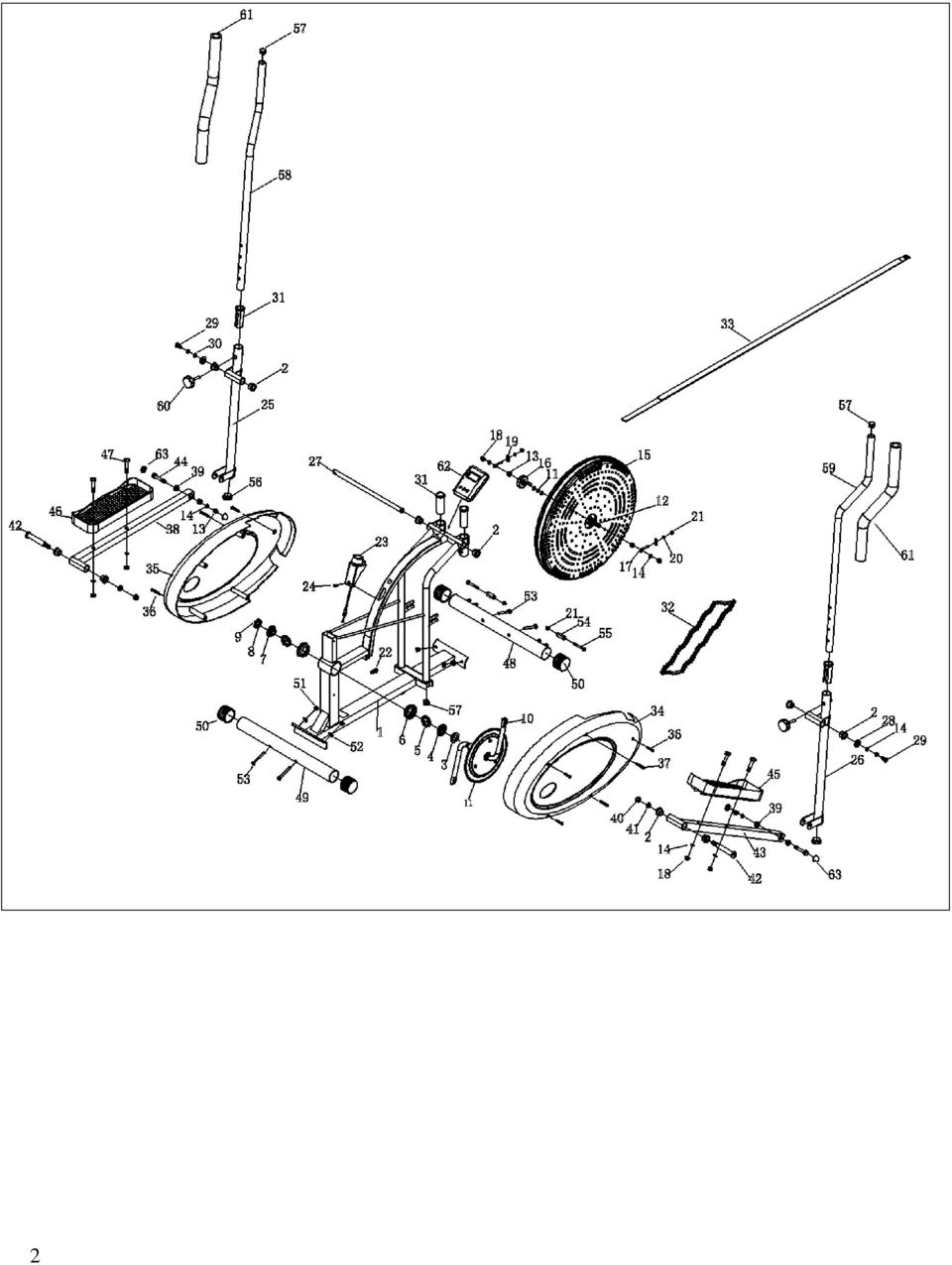

3 NO. Name Q'ty NO. Name Q'ty 1 základní část 1 42 šroub osy pedálů 2 2 měděné matice pravá tyč pedálů 1 3 podložka 1 44 M10X54 šroub 2 4 podložka 1 45 pravý pedál 1 5 podložka 2 46 levý pedl 1 6 podložka 2 47 M10X45 šroub 4 7 podložka 1 48 přední stabilizační tyč 1 8 podložka 1 49 zadní stabiizační tyč 1 9 podložka 1 50 stabilizér 4 10 klika 1 51 M8 krytka 4 11 talíř 1 52 M8 podložka 4 12 osa kola 1 53 M8X64šroub 4 13 matice M kladka 2 14 podložka M M6X50 šroub 2 15 kolo 56 vnitřní kabel induktor 1 57 vnitřní kabel 4 17 šroub 2 58 levá tyč rukojeti 1 18 M10 nylonová krytka 8 59 pravá tyč rukojeti 1 19 podložka 2 60 šroub rukojeti 2 20 M6 podložka 2 61 pěnovka 2 21 M6nylonová krytka 4 62 computer 1 22 pružina 1 63 krytka 4 23 nastavovač 1 64 podložka computeru 1 levá dolní rukojeť levá dolní rukojeť 1 65 kabel 2 26 pravá dolní rukojeť 1 27 osa rukojeti 1 28 podložka osy 2 29 šroub M10X M10 pružná podložka 2 31 rukojeť 4 32 řetěz 1 33 textilní pás 1 34 pravý kryt 1 35 levý kryt 1 36 M4X30 šroub 6 37 M5X40 šroub 2 38 levá pedálová tyč 1 39 malý měděný kryt /2-20UNC nylonová krytka 2 41 podložka osy pedálů 2 3

M10X45 šroub 4 7 podložka 1 48 přední stabilizační tyč 1 8 podložka 1 49 zadní stabiizační tyč 1 9 podložka 1 50 stabilizér 4 10 klika 1 51 M8 krytka 4 11 talíř 1 52 M8 podložka 4 12 osa kola 1 53

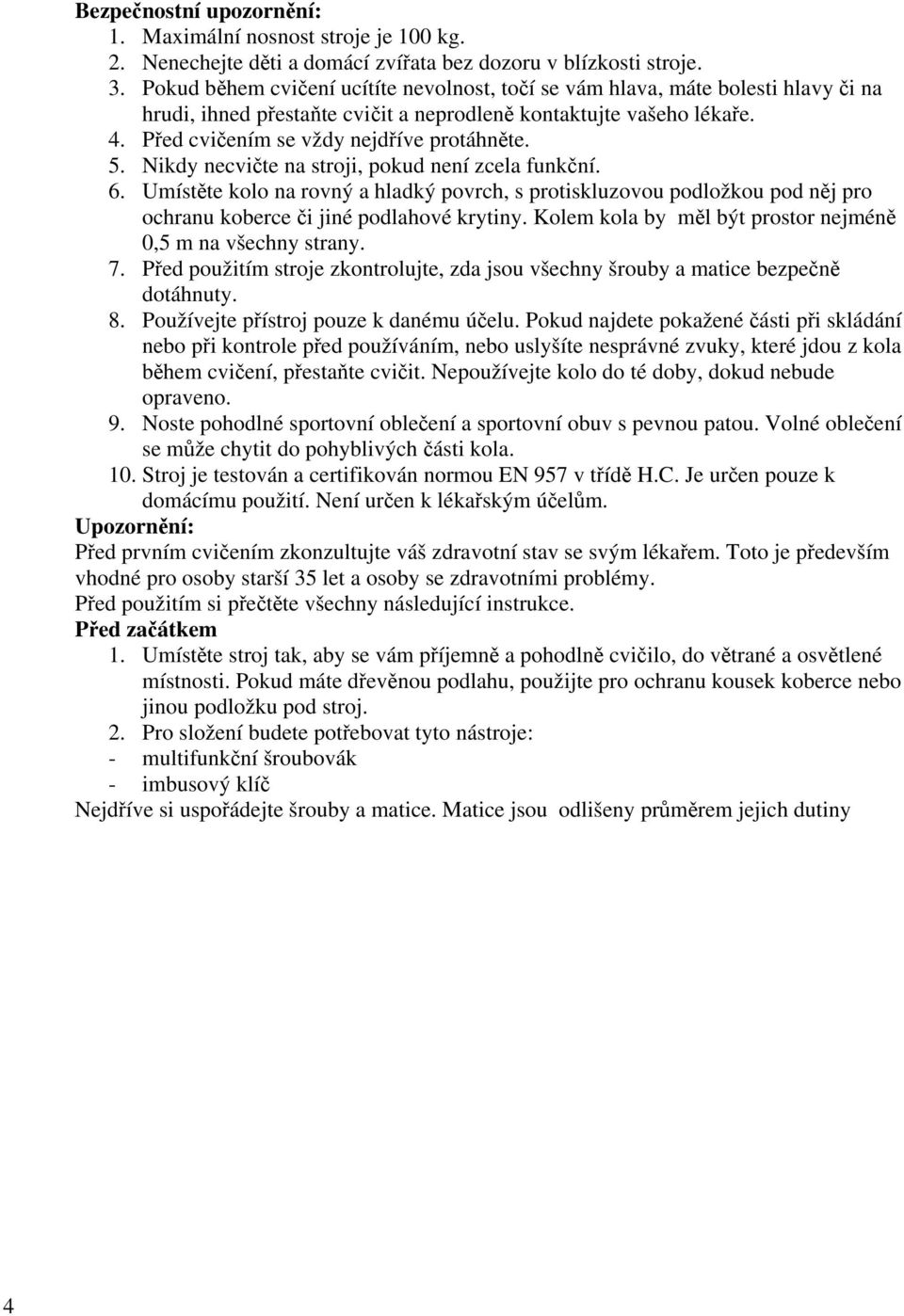

4 4 Bezpečnostní upozornění: 1. Maximální nosnost stroje je 100 kg. 2. Nenechejte děti a domácí zvířata bez dozoru v blízkosti stroje. 3. Pokud během cvičení ucítíte nevolnost, točí se vám hlava, máte bolesti hlavy či na hrudi, ihned přestaňte cvičit a neprodleně kontaktujte vašeho lékaře. 4. Před cvičením se vždy nejdříve protáhněte. 5. Nikdy necvičte na stroji, pokud není zcela funkční. 6. Umístěte kolo na rovný a hladký povrch, s protiskluzovou podložkou pod něj pro ochranu koberce či jiné podlahové krytiny. Kolem kola by měl být prostor nejméně 0,5 m na všechny strany. 7. Před použitím stroje zkontrolujte, zda jsou všechny šrouby a matice bezpečně dotáhnuty. 8. Používejte přístroj pouze k danému účelu. Pokud najdete pokažené části při skládání nebo při kontrole před používáním, nebo uslyšíte nesprávné zvuky, které jdou z kola během cvičení, přestaňte cvičit. Nepoužívejte kolo do té doby, dokud nebude opraveno. 9. Noste pohodlné sportovní oblečení a sportovní obuv s pevnou patou. Volné oblečení se může chytit do pohyblivých části kola. 10. Stroj je testován a certifikován normou EN 957 v třídě H.C. Je určen pouze k domácímu použití. Není určen k lékařským účelům. Upozornění: Před prvním cvičením zkonzultujte váš zdravotní stav se svým lékařem. Toto je především vhodné pro osoby starší 35 let a osoby se zdravotními problémy. Před použitím si přečtěte všechny následující instrukce. Před začátkem 1. Umístěte stroj tak, aby se vám příjemně a pohodlně cvičilo, do větrané a osvětlené místnosti. Pokud máte dřevěnou podlahu, použijte pro ochranu kousek koberce nebo jinou podložku pod stroj. 2. Pro složení budete potřebovat tyto nástroje: - multifunkční šroubovák - imbusový klíč Nejdříve si uspořádejte šrouby a matice. Matice jsou odlišeny průměrem jejich dutiny

5. Nikdy necvičte na stroji, pokud není zcela funkční. 6. Umístěte kolo na rovný a hladký povrch, s protiskluzovou podložkou pod něj pro ochranu koberce či jiné podlahové krytiny.

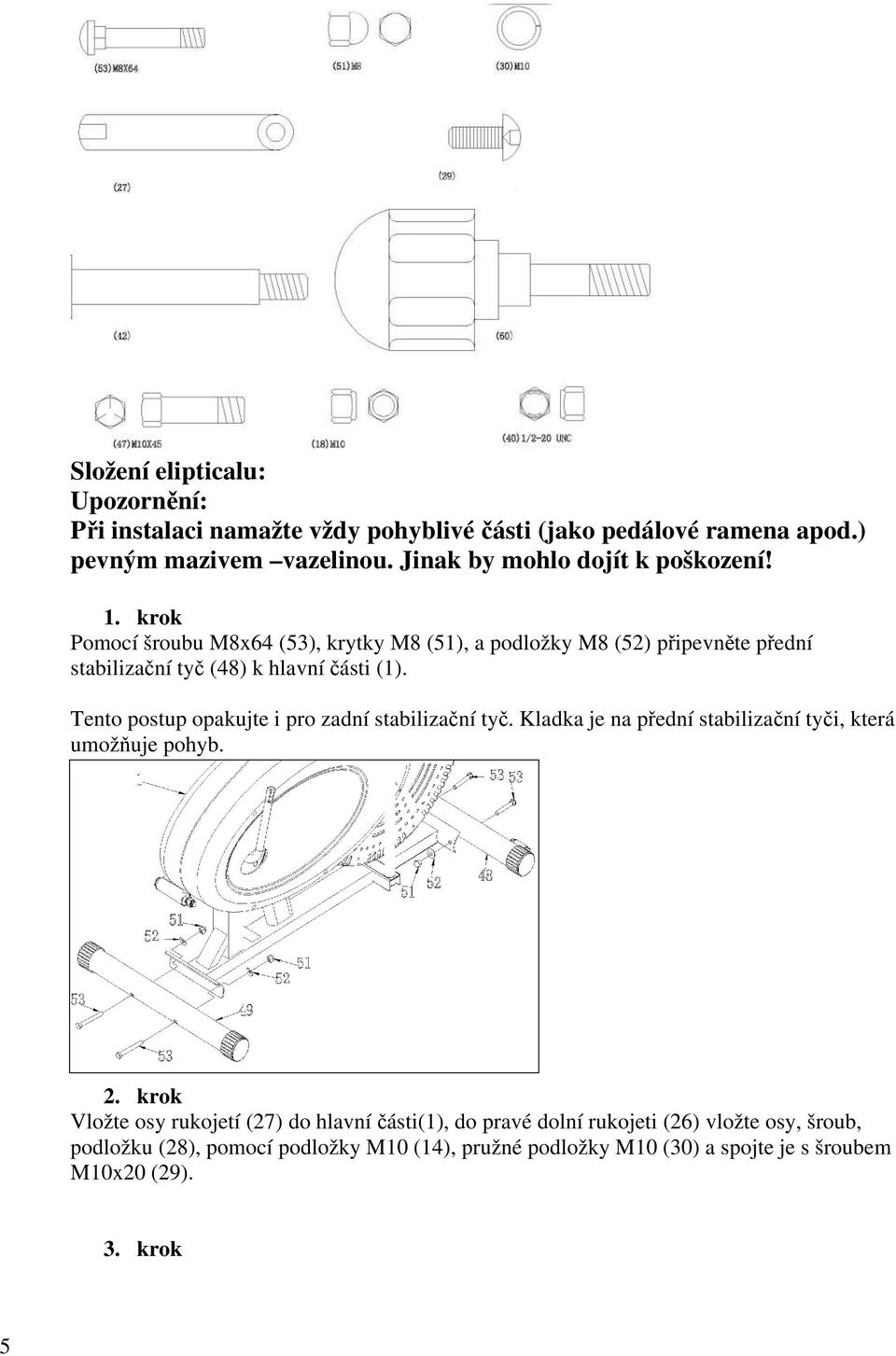

5 Složení elipticalu: Upozornění: Při instalaci namažte vždy pohyblivé části (jako pedálové ramena apod.) pevným mazivem vazelinou. Jinak by mohlo dojít k poškození! 1. krok Pomocí šroubu M8x64 (53), krytky M8 (51), a podložky M8 (52) připevněte přední stabilizační tyč (48) k hlavní části (1). Tento postup opakujte i pro zadní stabilizační tyč. Kladka je na přední stabilizační tyči, která umožňuje pohyb. 2. krok Vložte osy rukojetí (27) do hlavní části(1), do pravé dolní rukojeti (26) vložte osy, šroub, podložku (28), pomocí podložky M10 (14), pružné podložky M10 (30) a spojte je s šroubem M10x20 (29). 3. krok 5

krok Pomocí šroubu M8x64 (53), krytky M8 (51), a podložky M8 (52) připevněte přední stabilizační tyč (48) k hlavní části (1).

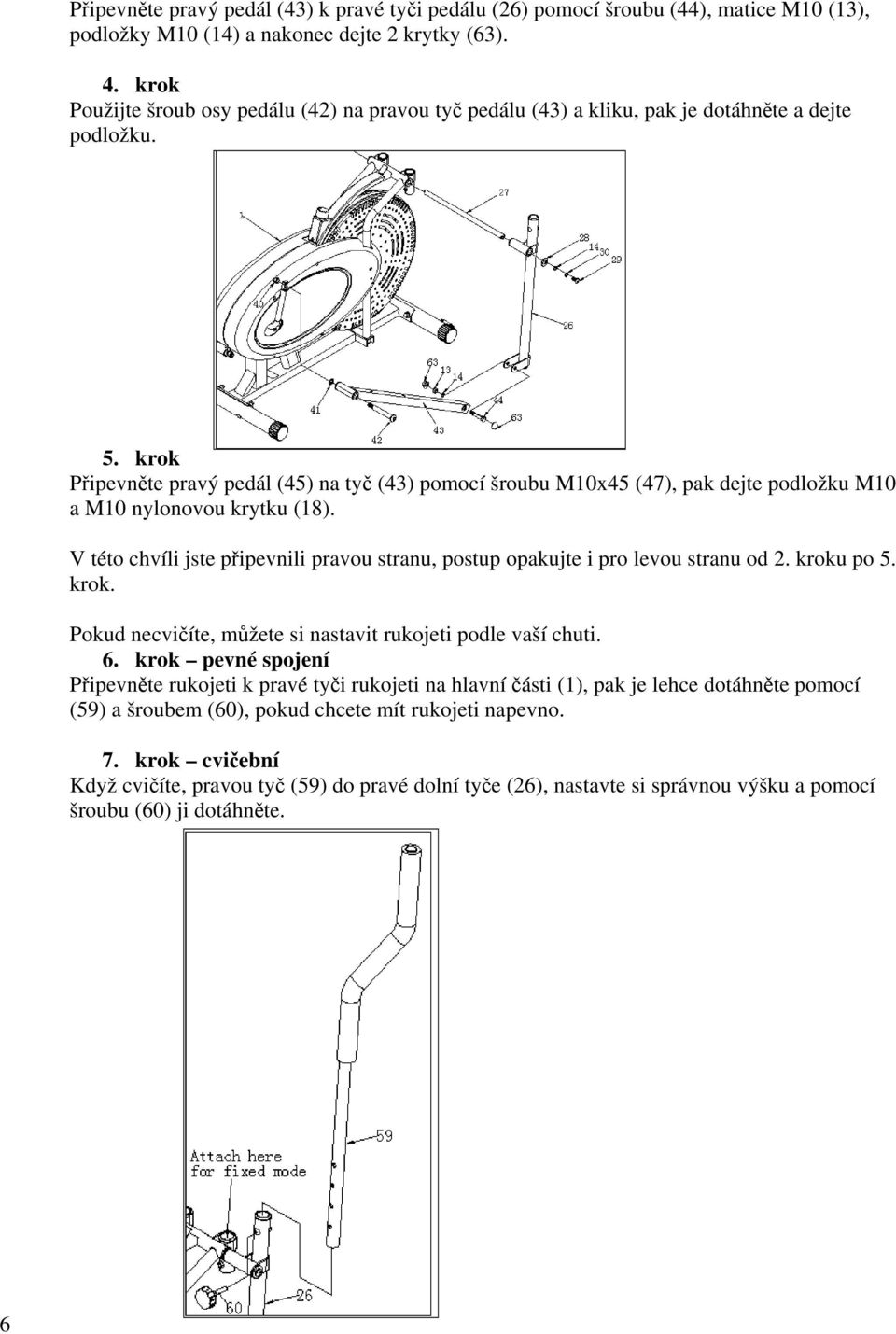

6 Připevněte pravý pedál (43) k pravé tyči pedálu (26) pomocí šroubu (44), matice M10 (13), podložky M10 (14) a nakonec dejte 2 krytky (63). 4. krok Použijte šroub osy pedálu (42) na pravou tyč pedálu (43) a kliku, pak je dotáhněte a dejte podložku. 5. krok Připevněte pravý pedál (45) na tyč (43) pomocí šroubu M10x45 (47), pak dejte podložku M10 a M10 nylonovou krytku (18). V této chvíli jste připevnili pravou stranu, postup opakujte i pro levou stranu od 2. kroku po 5. krok. Pokud necvičíte, můžete si nastavit rukojeti podle vaší chuti. 6. krok pevné spojení Připevněte rukojeti k pravé tyči rukojeti na hlavní části (1), pak je lehce dotáhněte pomocí (59) a šroubem (60), pokud chcete mít rukojeti napevno. 7. krok cvičební Když cvičíte, pravou tyč (59) do pravé dolní tyče (26), nastavte si správnou výšku a pomocí šroubu (60) ji dotáhněte. 6

krok Připevněte pravý pedál (45) na tyč (43) pomocí šroubu M10x45 (47), pak dejte podložku M10 a M10 nylonovou krytku (18).

7 8. krok Připevněte computer (62) na hlavní části pomocí podložky. Spojte senzor tepu s computerem. Computer Když zmáčknete tlačítko na computeru, mohou se vám zobrazovat tyto funkce: TIME čas: jak dlouho cvičíte SPEED rychlost: jak rychle běžíte v km/hod DISTANCE vzdálenost: jak daleko jste doběhli CALORIE kalorie: kolik kalorií jste spálili při cvičení Nastavování zátěže Nastavovat zátěž můžete pomocí otočného šroubu na hlavní části. Zpáteční pohyb Tento stroj umožňuje běhat pozpátku. Běh dopředu posiluje přední stehna, zatímco běh dozadu posiluje zadní stehna. 7

běžíte v km/hod DISTANCE vzdálenost: jak daleko jste doběhli CALORIE kalorie: kolik kalorií jste spálili při cvičení Nastavování zátěže

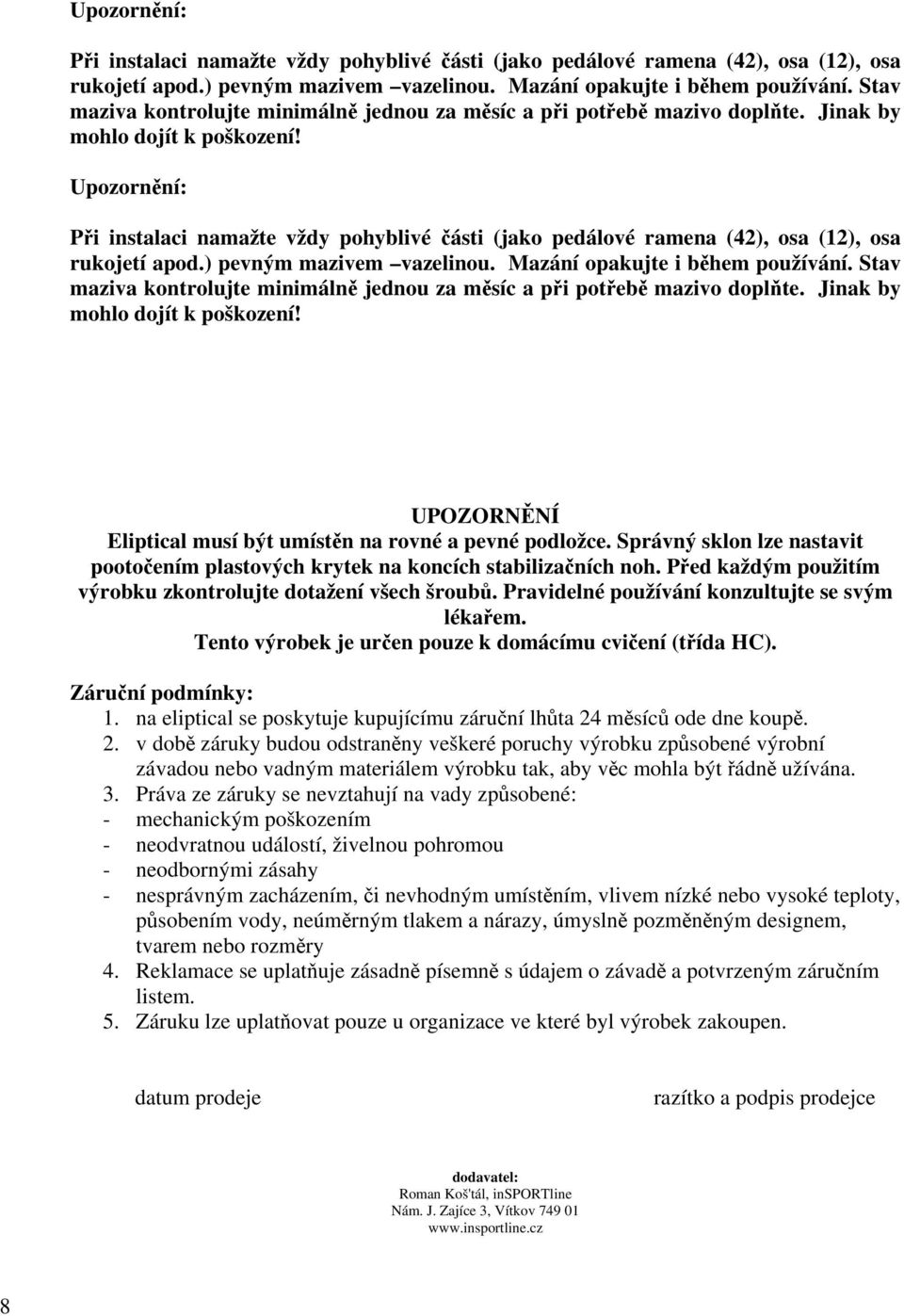

8 Upozornění: Při instalaci namažte vždy pohyblivé části (jako pedálové ramena (42), osa (12), osa rukojetí apod.) pevným mazivem vazelinou. Mazání opakujte i během používání. Stav maziva kontrolujte minimálně jednou za měsíc a při potřebě mazivo doplňte. Jinak by mohlo dojít k poškození! Upozornění: Při instalaci namažte vždy pohyblivé části (jako pedálové ramena (42), osa (12), osa rukojetí apod.) pevným mazivem vazelinou. Mazání opakujte i během používání. Stav maziva kontrolujte minimálně jednou za měsíc a při potřebě mazivo doplňte. Jinak by mohlo dojít k poškození! UPOZORNĚNÍ Eliptical musí být umístěn na rovné a pevné podložce. Správný sklon lze nastavit pootočením plastových krytek na koncích stabilizačních noh. Před každým použitím výrobku zkontrolujte dotažení všech šroubů. Pravidelné používání konzultujte se svým lékařem. Tento výrobek je určen pouze k domácímu cvičení (třída HC). Záruční podmínky: 1. na eliptical se poskytuje kupujícímu záruční lhůta 24 měsíců ode dne koupě. 2. v době záruky budou odstraněny veškeré poruchy výrobku způsobené výrobní závadou nebo vadným materiálem výrobku tak, aby věc mohla být řádně užívána. 3. Práva ze záruky se nevztahují na vady způsobené: - mechanickým poškozením - neodvratnou událostí, živelnou pohromou - neodbornými zásahy - nesprávným zacházením, či nevhodným umístěním, vlivem nízké nebo vysoké teploty, působením vody, neúměrným tlakem a nárazy, úmyslně pozměněným designem, tvarem nebo rozměry 4. Reklamace se uplatňuje zásadně písemně s údajem o závadě a potvrzeným záručním listem. 5. Záruku lze uplatňovat pouze u organizace ve které byl výrobek zakoupen. datum prodeje razítko a podpis prodejce dodavatel: Roman Koš'tál, insportline Nám. J. Zajíce 3, Vítkov

Jinak by mohlo dojít k poškození! UPOZORNĚNÍ Eliptical musí být umístěn na rovné a pevné podložce. Správný sklon lze nastavit pootočením plastových krytek na koncích stabilizačních noh.
